| Tipo de producto | Subwoofer amplificado |
| Marca | JL Audio |
| Modelo | Fathom V2 (f113v2) |
| Tipo de gabinete | Sellado |
| Altavoz | Un solo altavoz de 13.5 pulgadas (diámetro nominal) |
| Potencia del amplificador (RMS a corto plazo) | 3000 vatios |
| Respuesta en frecuencia (anecoica) | 20 - 86 Hz (±1,5 dB) |
| Dimensiones (Al x An x Pr) | 19,625 x 16,5 x 19,25 pulg (496 x 419 x 489 mm) |
| Peso neto | 133 libras (60 kg) |
| Acabado del gabinete | Negro brillo alto |
| Modos de alimentación | Apagado, Encendido, Auto (detección de señal) |

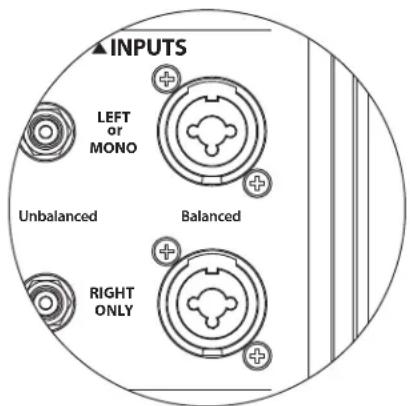

| Entradas | Estéreo/mono no balanceado (RCA); Estéreo/mono balanceado (XLR/TRS) |
| Salida a esclavo | XLR balanceado (macho) |

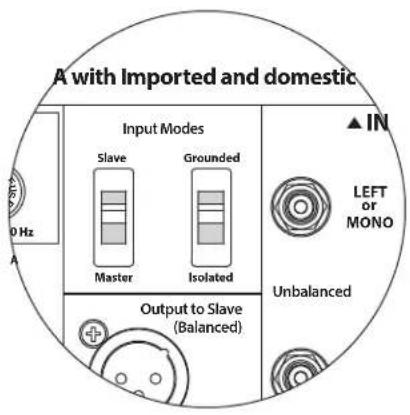

| Modos de entrada | Maestro o esclavo |
| Modos de nivel | Referencia (ganancia fija) o Variable (silencio total a +15 dB sobre referencia) |
| Filtro paso bajo | Apagado, 12 dB/octava o 24 dB/octava; frecuencia ajustable de 30 a 130 Hz |
| Polaridad | 0° o 180° |
| Fase | Ajustable de 0 a 270° (referenciado a 80 Hz) |
| Ajuste E.L.F. | -12 dB a +3 dB a 24 Hz |

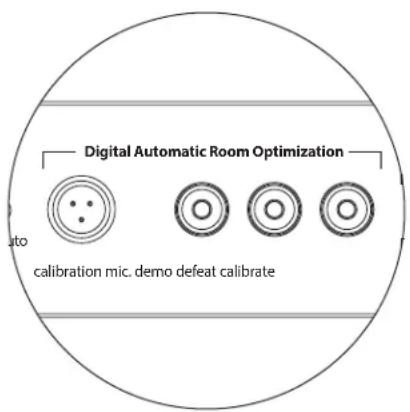

| Optimización de sala | Optimización digital automática de sala (D.A.R.O.) – ecualizador digital de 18 bandas con micrófono de calibración incluido |
| Modos de luz | Apagado, Encendido, Atenuado |
| Limpieza | Use un paño de microfibra suave; para manchas, use cera automotriz de alta calidad (p. ej., Meguiar's NXT Tech Wax). Evite solventes, abrasivos o pulidores de muebles. |
| Seguridad | No exponer a la lluvia ni a la humedad; desconectar durante tormentas eléctricas; cable de alimentación con conexión a tierra de tres clavijas; no contiene piezas reparables por el usuario. |

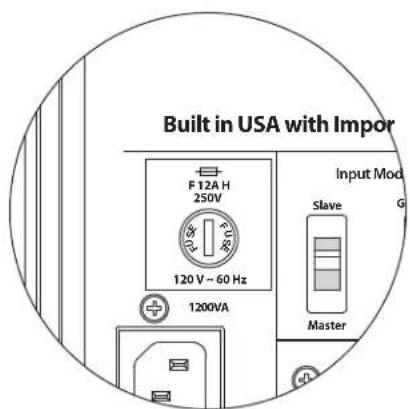

| Piezas reemplazables | Fusible principal (de acción rápida, 12A 250V para modelo f113v2 120V); cable de alimentación |
| Garantía | Tres años a partir de la fecha de compra original (limitada, no transferible) |
Preguntas frecuentes - Fathom V2 JL Audio
Preguntas de los usuarios sobre Fathom V2 JL Audio
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Subwoofer en formato PDF gratis! Encuentra tus instrucciones Fathom V2 - JL Audio y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. Fathom V2 de la marca JL Audio.
MANUAL DE USUARIO Fathom V2 JL Audio
Manual del Propietario
INSTRUCCIONES IMPORTANTES DE SEGURIDAD
ADVERTENCIA: PARA REDUCIR EL RIESGO DE INCENDIO O CHOQUE ELÉCTRICO, NO EXPONGA ESTE PRODUCTO A LA LLUVIA O A LA HUMEDAD.
PRECAUCION
RIESGO DE CHOQUE ELECTRICO NO ABRA
PRECAUCION: PARA REDUCIR EL RIESGO DE CHOQUE ELECTRICO, NO QUITE EL PANEL AMP O SUBWOOFER. NO HAY PIEZAS SERVIBLES PARA EL USUARIO DENTRO. SOLICITE EL SERVICIO A PERSONAL CALIFICADO.
1) Lea las Instrucciones — Todas las instrucciones de seguridad y operación deberán ser leídas antes de que el subwoofer sea puesto en funcionamiento.
2) Conserve las instrucciones —Todas las instrucciones de seguridad y operación deberán ser conservadas para futura referencia.
3) Haga caso de las Advertencias — Todas las advertencias en el subwoofer y en las instrucciones de operación deben ser cumplidas.
4) Siga las Instrucciones —Todas las instrucciones de uso y operación deberán ser cumplidas.
5) Agua y Humedad — El subwoofer NO deberá ser utilizado cerca del agua, por ejemplo, cerca de una bañera, lavabo, fregadero, lavadero, sobre una base mojada, cerca de una alberca, etc.
6) Ventilación—El subwoofer debe estar situado de manera que su ubicación o posición no interfiera con su adecuada ventilación. Por ejemplo, el subwoofer no deberá ser colocado en una cama, en un sofá, alfombra, o superficie similar que pueda bloquear el flujo de aire sobre las aletas de enfriamiento. Si coloca el subwoofer en una instalación incorporada en un mueble, asegúrese de que el flujo de aire al enfriador en la parte trasera del subwoofer no se dificulta. No cubra el enfriador con manteles, cortinas, etc.
7) Calor y Flamas — El subwoofer deberá ser colocado lejos de fuentes de calor, tales como radiadores, conductores de calor, estufas, chimeneas u otros dispositivos que produzcan calor. No coloque velas en la parte superior o cerca del subwoofer.
8) Fuentes de Energía — El subwoofer deberá solamente ser conectado a un suministro de energía del tipo descrito en las instrucciones de operación o de acuerdo a lo marcado en el subwoofer.
9) Protección del Cable de Alimentación — Los cables de alimentación deberán ser dirigidos de manera que no sea probable que los pisen o sean pinchados por artículos colocados sobre o contra ellos, poniendo atención particular a cables o enchufes, receptáculos convenientes, y el punto donde ellos salgan del subwoofer.
El símbolo de relámpago con punta de flecha, dentro de un triángulo equilátero es para alertar al usuario de la presencia de "voltaje peligroso" no aislado dentro de la caja del producto que puede ser de suficiente magnitud para constituir un riesgo de choque eléctrico a las personas
El signo de exclamación dentro de un triángulo equilátero sirve para alertar al usuario de la presencia de instrucciones importantes de operación y mantenimiento en la literatura que acompaña a este producto.
10)Limpieza — El subwoofer se debe limpiar solamente de acuerdo a lo recomendado en las instrucciones de operación.
11) Periodos de No Uso — El cable de alimentación del subwoofer deberá ser desconectado de la salida cuando el subwoofer no sea utilizado por largos periodos de tiempo.
12) Iluminación y Sobrecargas de Energía — Recomendamos que Usted desconecte el subwoofer de la salida eléctrica durante tormentas eléctricas y/o interrupciones recurrentes de energía para prevenir daño debido a sobrecargas de energía.
13) Entrada de Líquido u Objeto — Debe tenerse cuidado para que los objetos no caigan dentro y que los líquidos no sean derramados dentro de la caja del subwoofer. No exponga al subwoofer a que se empape o salpique de líquidos. No coloque objetos llenos con líquidos en la parte superior o cerca del subwoofer. Por ejemplo: jarrones, bebidas, lámparas de aceite, etc.
14) Servicio Necesario por Daño — El subwoofer deberá recibir servicio por medio de personal calificado cuando:
a. el cable de alimentación o enchufe haya sido dañado.
b. objetos hayan caído o líquido haya sido derramado dentro del subwoofer.
c. el subwoofer haya sido expuesto a la lluvia.
d. el subwoofer no parezca que funciona normalmente o muestre un marcado cambio en su desempeño.
e. el subwoofer haya sido tirado o el gabinete haya sido dañado.
f. el cono controlador del subwoofer y/o suspensión haya sido físicamente dañado.
15) Servicio — El usuario no deberá intentar dar servicio al subwoofer más allá de lo descrito en las instrucciones de operación. Todos los otros servicios deberán ser remitidos a personal de servicio calificado.
16) Sobrecarga — No sobrecargue las salidas de la pared, cables de extensión, o tomacorrientes, ya que esto puede resultar en un riesgo de incendio o choque eléctrico.
17) Conexión a Tierra — Este subwoofer es suministrado con un cable de alimentación a tierra de tres puntas. Deberá de tomar precauciones de manera que la conexión a tierra del subwoofer no falle o sea anulada. El anular la punta a tierra en el cable de alimentación podría aumentar el riesgo de choque eléctrico y podría resultar en daño permanente a las partes electrónicas del subwoofer.
ADVERTENCIA
ESTE SUBWOOFER ES CAPAZ DE PRODUCIR MUY ALTOS NIVELES DE SONIDO. POR FAVOR EJERZA MODERACION EN SU OPERACION PARA PROTEGER SUS OIDOS DE DAÑO PERMANENTE.
DECLARACION DE CUMPLIMIENTO FCC
NOTA: Este equipo ha sido probado y se ha encontrado que cumple con los límites de la Parte 15 del Reglamento. Estos límites están diseñados para proporcionar protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, utiliza y puede radiar energía de frecuencia radial y, si no se instala de acuerdo con las instrucciones, puede causar interferencia dañina a las comunicaciones radiales. Sin embargo, no hay garantía de que la interferencia no ocurrirá en una instalación en particular. Si este equipo causa interferencia dañina a la recepción de radio y televisión, lo cual puede ser determinado encendiendo y apagando el equipo, el usuario es motivado de tratar de corregir la interferencia por una o más de las medidas siguientes:
- Reorientar o reubicar la antena receptora.
- Aumentar la separación entre el equipo y el receptor.
- Conectar el equipo en una salida de un circuito diferente del que el receptor esté conectado.
- Consulte al distribuidor o a un técnico experimentado de radio/TV para ayuda.
INDICE
Instrucciones Importantes de Seguridad....2-3
Introducción....4
Vista General del Producto 5
Colocando su Fathom v2 en su Habitación de Audio ....6-10
Desempacando su Fathom v2 ....11
Diseño Panel Control Frontal 12
Diseño Panel Control Trasero y Conector.... 13
Controles Panel Frontal en Detalle....14-18

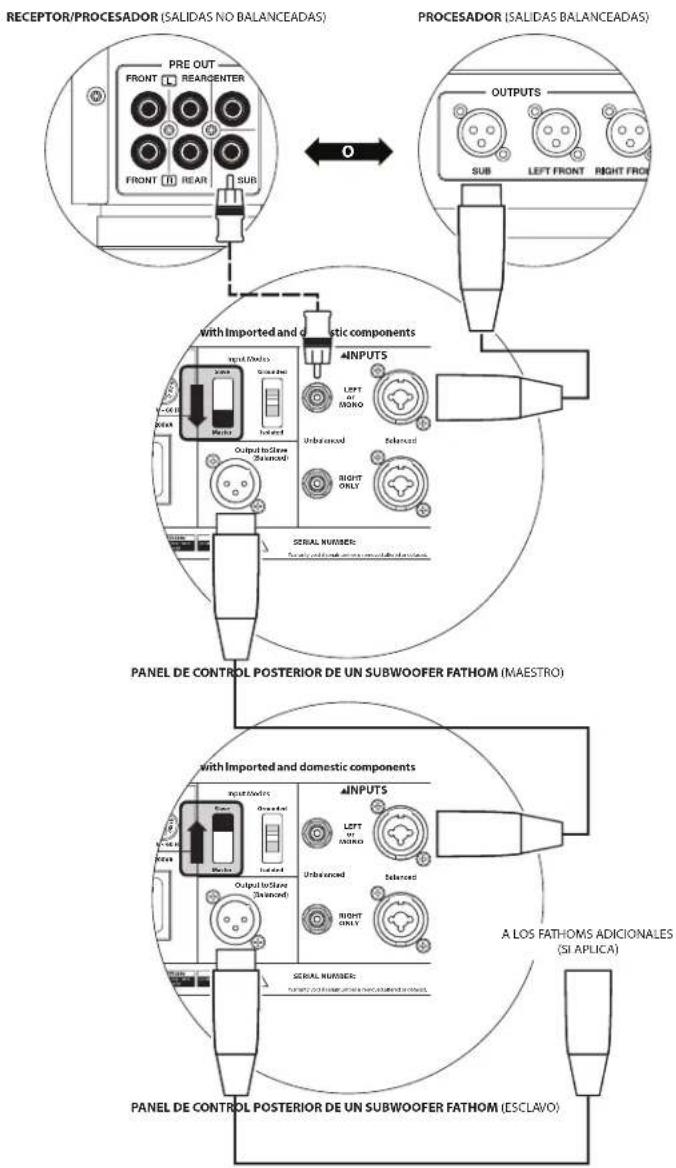

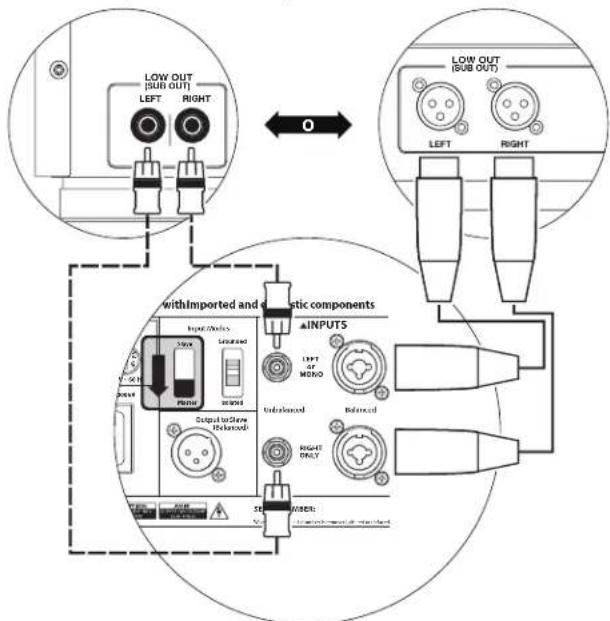

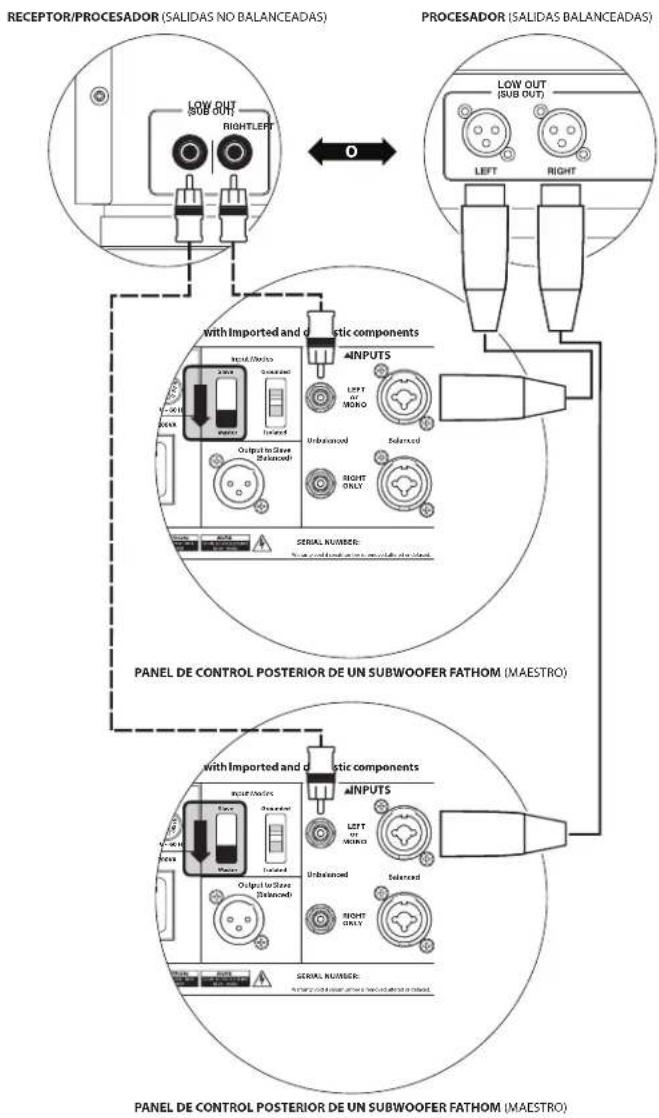

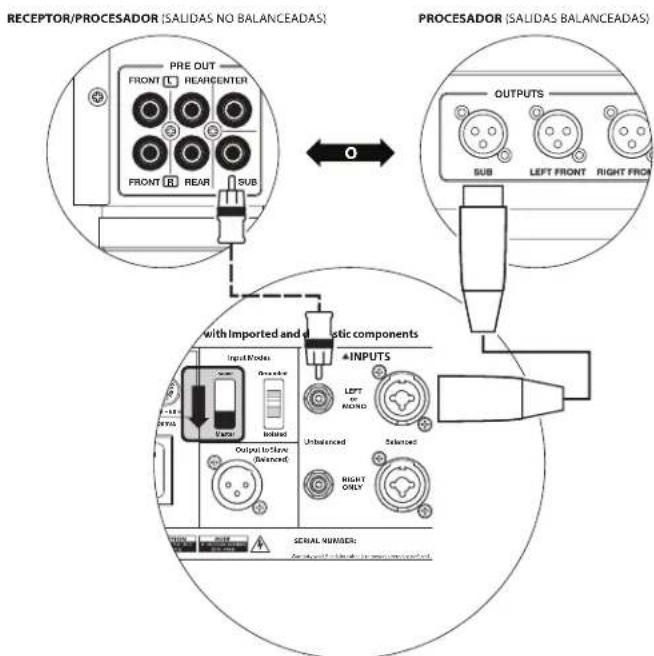

Conectando su (s) Fathom v2(s) .....18-26
Procedimiento Recomendado de Instalación .....27-31
Preguntas frecuentes.... 32
Limpiando su Fathom v2 33
Solución de Problemas 34
Garantía Limitada / Información de Servicio.... 35
Especificaciones 36
INTRODUCCION
Felicidades por comprar un subwoofer amplificado JL Audio Fathom v2. Este producto ha sido críticamente diseñado para entregar un desempeño excepcional en su teatro en casa o sistema de audio durante muchos años.
Como compañía, estamos seriamente comprometidos a la investigación de tecnologías de alto desempeño para altavoces y amplificadores. Los diseños de los altavoces de JL Audio son ampliamente considerados como estándares de referencia, en cuanto a movimiento linear, baja distorsión y alta salida. También hemos enfocado nuestros esfuerzos para crear tecnologías de amplificación eficientes y poderosas, al igual que circuitos procesadores de señal específicamente dirigidos al excelente desempeño de las bajas frecuencias. Su Fathom v2° combina estas profundas disciplinas dentro de un empaque compacto, bellamente diseñado para entregar una experiencia de audio sin paralelo.
Sinceramente le agradecemos su compra y lo invitamos a leer este manual completamente con el propósito de lograr el mayor nivel de funcionamiento con su sistema subwoofer Fathom v2. Disfrútelo.
LA TECNOLOGÍA JL AUDIO INCLUYO EN LOS SUBWOOFERS FATHOM v2:
Sistema de Motor DMA-Optimizado
DMA es un sistema de Análisis Dinámico de Motor desarrollado por JL Audio y dirigido a mejorar el desempeño dinámico de los motores de altavoz. Gracias al sistema DMA, los motores de los altavoces permanecen lineales sobre un rango extremo de excursión, mantienendo un campo magnético fijo altamente estable sobre un amplio rango de potencia. Esto ayuda a reducir la distorsión y a mejorar la respuesta a señales transitorias... o puesto simplemente: bajos fuertes, articulados y limpios.
OverRoll™ Surround (Patente U.S.A. #5,687,247 y #5,949,898) El OverRoll™ surround se extiende sobre el anillo de montaje del altavoz, utilizando todo el diámetro disponible. Esto permite el uso de un rol más amplio, necesario para controlar altas excursiones, sin sacrificar la preciada área cónica.
W-Cone™ (Patente U.S.A. #6,496,590) El W-Cone™ es un ensamble cónico unitario que rinde máxima rigidez con masa mínima.
Floating-Cone™ Método Anexo (Patente U.S.A. #6,501,844) Esta técnica de ensamble asegura que la geometría de suspensión de la bocina ensamblada se mantenga sobre todo su rango de movimiento, para mejor control de excursión y alineación de la bobina.
Plateau-Reinforced Spider Attachment (Patente U.S. A. #6,118,884) Este accesorio de suspensión de alta integridad reduce la tensión de la orilla de la araña a altas excursiones para mejor durabilidad.
Tecnología de Enfriamento vía Elevación del Marco. (Patente U.S.A. #6,219,431 y #6,229,902) Proporciona aire frío a la bobina vía ranuras formadas directamente sobre la placa superior. Esto mejora el manejo de potencia y la calidad de sonido, reduciendo al mínimo los cambios de parámetros dinámicos y la compresión de potencia.
LA TECNOLOGÍA JL AUDIO INCLUYO EN LOS SUBWOOFERS FATHOM v2:
Radially Cross-Drilled Pole Piece (Patente U.S.A. #6,243,479) Este sistema innovador de ventilación mejora grandemente la disipación térmica y el manejo de potencia dirigiendo el flujo de aire a la bobina de voz, trabajando en conjunto con la tecnología Elevada de Marco.
Circuito de Retroalimentación de Atenuación Alta. (Patente U.S.A.
6, 441,685). Este diseño de control propietario, discreto, permite a nuestros amplificadores de alternación mantener un factor de atenuación excelente para mejor desempeño y fidelidad.
VISTA GENERAL DEL PRODUCTO
Los subwoofers Fathom v2 de JL Audio combinan un moderno altavoz subgrave, un potente amplificador y un procesador de señal muy sofisticado dentro de un cajón altamente optimizado para dar una experiencia de audio excepcional en su sistema de sonido o teatro en casa.
El altavoz sub-grave de su sistema subwoofer Fathom v2, es capaz de desempeñar una muy larga excursión linear sin dificultad o distorsión audible. Este altavoz especial permite a su Fathom v2 reproducir eventos poderosos de baja frecuencia con impacto excepcional y exactitud sin precedentes. Derivado de la plataforma de diseño legendario JL Audio W7, los altavoces Fathom v2 ofrecen prodigiosas capacidades de excursión pico-a-pico, para manejo confortable de las dinámicas del material de programa de mayor demanda.
Para obtener la mejor plataforma de altavoz de larga excursión, cantidades prodigiosas de energía controlada son necesarias. Nuestro grupo de ingeniería electrónica condujo un intenso análisis del material general de programa y sus demandas dinámicas, con objeto de balancear los requerimientos actuales de consumo de energía y energía de salida relativos a las características de impedancia del sistema. Después de un cuidadoso estudio, fue creada una serie de amplificadores Clase D, empleando tecnología patentada de retroalimentación. Comparados a los modelos originales Fathom, los Fathom v2 ofrecen 20% mas potencia de salida, lo cual mejora aún más la capacidad dinámica.
El hermoso gabinete encerrando el funcionamiento de su Fathom v2 es también el resultado de una cuidadosa ingeniería. Para contener las presiones creadas por el altavoz Fathom v2, utilizamos material sólido MDF, cortado con equipo CNC de alta precisión, y ensamblado con técnicas avanzadas.
Su habitación de audio es otro detalle que afecta el modo en que sonará su bajo. Todas las habitaciones crean una firma específica de sonido, la cual debe ser efectivamente manejada para lograr un desempeño de baja frecuencia bien balanceado. Para ayudar en este proceso, el Fathom v2 incluye un extenso juego de herramientas de proceso de señal dirigidas a la optimización del funcionamiento de su Fathom v2 dentro de su espacio musical. Estas características incluyen un sistema de Optimización Digital Automática de Habitación diseñada por JL Audio.
Como podrá ver en esta breve introducción, existe mucha tecnología en este subwoofer compacto. El contenido de este manual explicará las características, lo guiará a través de la instalación y sincronización de su subwoofer Fathom v2 y le ayudará a lograr su experiencia esencial al escuchar baja-frecuencia.
Si requiere asistencia, lo invitamos a que contacte a su distribuidor autorizado de instalación JL Audio para un consejo y servicio experto.
IMPORTANTE
¡IMPORTANTE! ES UNA MUY BUENA IDEA LEER LA PROXIMA SECCION ANTES DE DESEMPACAR SU FATHOM v2. ES RECOMENDADO DESEMPACAR EL SUBWOOFER CERCA DE SU UBICACION FINAL.
COLOCANDO SU FATHOM v2 EN SU HABITACION DE AUDICION:
Su habitación de audición o teatro es una parte integral de su sistema de reproducción de sonido. Las dimensiones físicas de la habitación y su amueblado, materiales, puertas y ventanas juegan un importante papel para definir cómo suena su sistema.
Cuando usted coloca una fuente de sonido en un espacio rectangular cerrado, "ondas estáticas" son creadas, resultantes de la relación entre la longitud de onda del sonido y las dimensiones de su habitación. En otras palabras, las ondas estáticas resultan de la energía del sonido que es atrapado en la habitación, rebotando entre las paredes opuestas. Las ondas estáticas en la habitación, crean picos acústicos y disminuyen donde el sonido es más fuerte o más suave, basadas solamente en su posición física en la habitación. La energía también "aumenta" en los límites de la habitación, creando una respuesta de bajo exagerada a ciertas frecuencias. Estas resonancias fundamentales de la habitación son llamadas "modos".
Lo indicado por este análisis de los modos, es tratar de evitar posiciones sentadas en pico de onda permanente o regiones menores. Es altamente recomendado que usted coloque sus sillas en áreas donde los picos y disminuciones modales sean moderadas y no se refuercen uno al otro. Las dos áreas más obvias para evitar son aquellas cerca del centro exacto de la habitación y aquellas cerca de cualquiera de las paredes de la habitación.
Así como su asiento de audición puede estar en un pico o región baja, también puede estar su subwoofer. Cuando es colocado en una esquina de la habitación, un subwoofer estimula al máximo la estructura de modos de la habitación, creando la salida más fuerte con las menores disminuciones. Cuando el subwoofer es separado de una esquina o pared, los modos de la habitación son menos estimulados, lo cual podría alterar el sonido en su asiento.
Asegúrese de experimentar con ambos, la posición de su asiento para escuchar y la posición del subwoofer para encontrar la mejor solución. La cuidadosa experimentación regularmente resulta en una superior experiencia de audio. Utilice nuestras sugerencias de instalación (ilustradas en la página opuesta y en las siguientes) para iniciar el proceso.
Si usted no puede evitar colocar su sofá contra la pared de atrás o su subwoofer en una posición menos que óptima, no todo está perdido. El sistema de Optimización Digital Automática de Habitación Fathom v2 (D.A.R.O.) puede dramáticamente mejorar estas situaciones menos-que-ideales.
Recomendamos que usted comience colocando su Fathom v2 en el frente de la habitación, cerca del frente izquierdo o bocina derecha.
Colocándolo directamente en la esquina frontal de la habitación producirá el máximo número de picos y el mínimo número de vacíos en la respuesta baja. Esto puede ser ventajoso debido a que el sistema Fathom v2 D.A.R.O. puede corregir picos en la respuesta de frecuencia muy efectivamente, mientras que los vacíos de la respuesta no pueden ser corregidos vía eualización. Las disminuciones en respuesta pueden solamente ser disminuidas al mínimo vía cuidado en las ubicaciones del subwoofer y del oyente.
Colocando el Fathom v2 cerca de las paredes sólidas reforzará la respuesta baja y quitándolo de las paredes sólidas disminuirá el bajo. Aumentando la distancia entre el subwoofer y las paredes puede ayudar a reducir irregularidades de la respuesta baja superior en algunas habitaciones.
Recomendamos que usted evite colocar el Fathom v2 cerca de ventanas, para prevenir el movimiento y la transmisión del sonido al mundo exterior.
Si Usted está planeando instalar su Fathom v2 dentro de un gabinete, por favor consulte los lineamientos en la página 8.

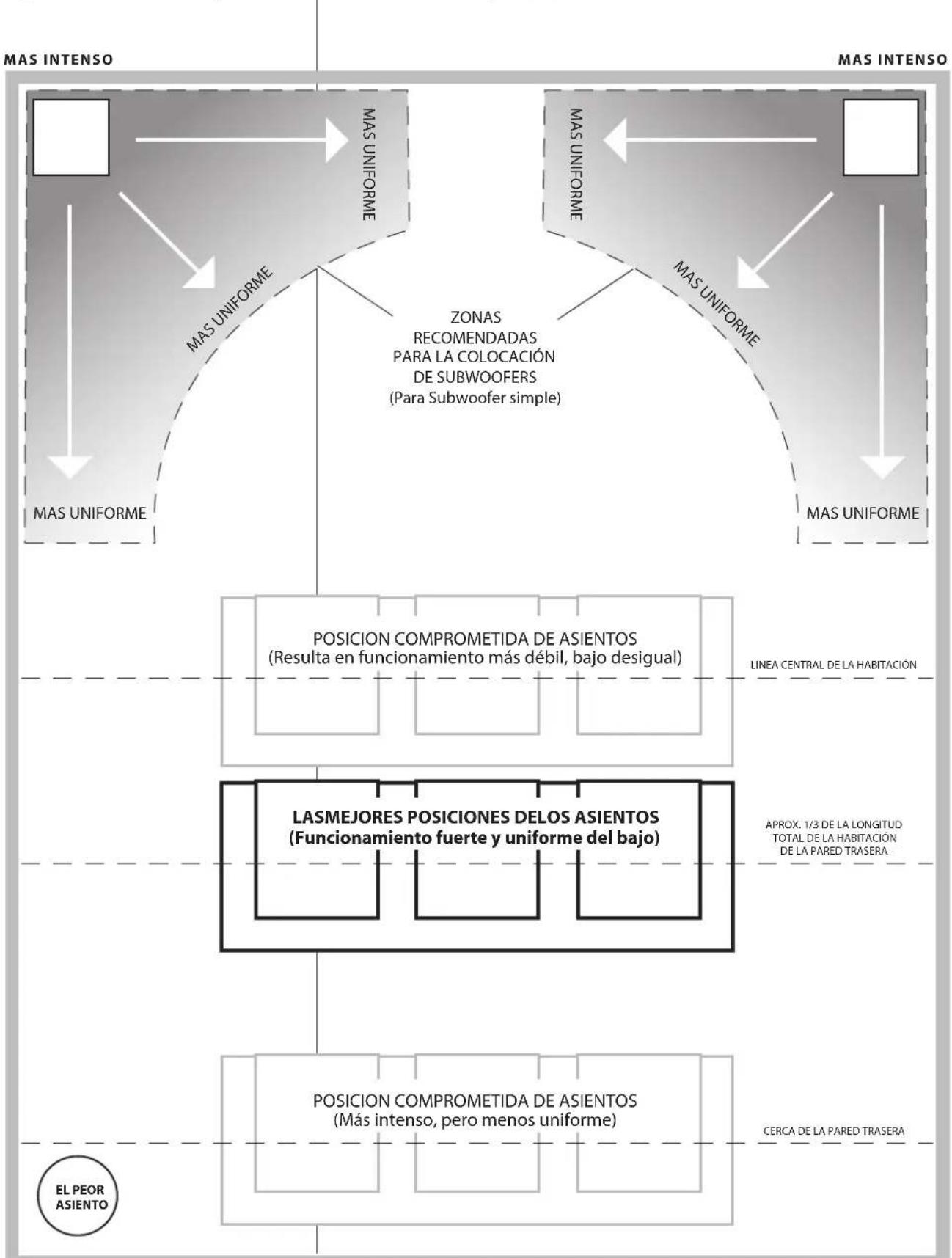

Opciones Recomendadas para la Colocación del Subwoofer para Un Fathom v2
CONSIDERACIONES ESPECIALES PARA INSTALACION DENTRO DE UN MUEBLE.
Los subwoofers Fathom v2 están diseñados para ser incorporados dentro de un mueble fácilmente. Todos los controles necesarios están localizados en el panel frontal sobre el altavoz. Un Fathom v2 puede fácilmente ser integrado en un gabinete siguiendo estas recomendaciones:
- Deje 4 pulgadas (10 cm) de espacio libre detrás del panel trasero del Fathom v2 para enfriamiento adecuado y espacio para los conectores.
- En todos los otros lados (excepto el inferior), deje por lo menos 3 pulgadas (5 cm) de espacio para ventilación adecuada.
- El Fathom v2 genera calor durante su operación normal. Por esto, recomendamos que aberturas de ventilación sean incluidas en cualquier gabinete que contendrá el Fathom v2. Un par de aberturas de 3 pulgadas (7.5 cm) de diámetro cerca de la parte inferior del gabinete y otro par cerca de la parte superior del gabinete, permitirán que el aire frío circule sobre el panel del amplificador de su sistema de subwoofer Fathom v2, manteniendolo frío y feliz.
- Su subwoofer Fathom v2 es capaz de mover cantidades substanciales de aire. Si el frente del Fathom v2 está cubierto por una rejilla especial (aparte de la incluida), la rejilla debe tener POR LO MENOS la misma área que el cono del altavoz en cada modelo. Refiérase a la lista para obtener el área mínima para cada modelo Fathom v2.
| Modelo Area mínima recomendada para rejilla especial | |
| f110 v2 ≥ 60 in | ^2 (386 cm ^2 ) |
| f112v2 ≥ 85 in | ^2 (550 cm ^2 ) |
| f113v2 ≥ 108 in | ^2 (700 cm ^2 ) |
| f212v2 ≥ 170 in | ^2 (1100 cm ^2 ) |

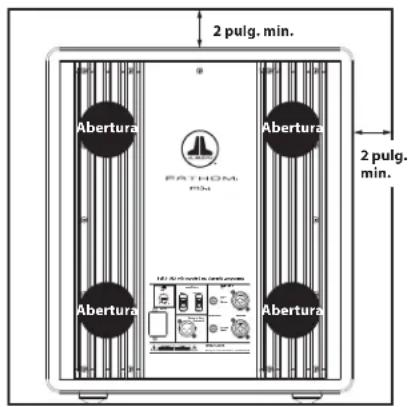

Vista trasera de la instalación del gabinete: (f110, f112, f113):

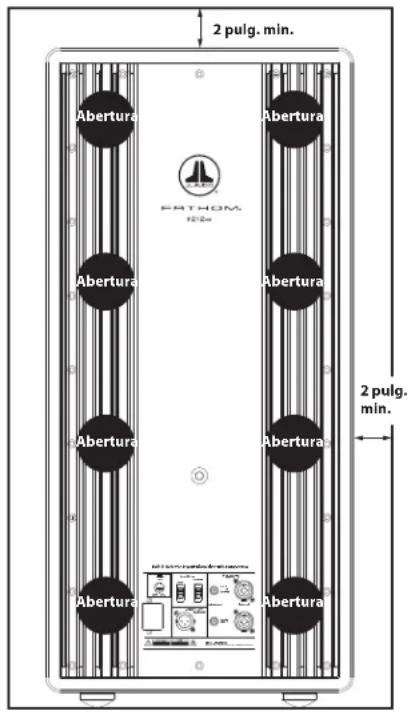

Vista trasera de la instalación del gabinete: (f212):
Utilizando 2 Fathom v2
Cuando utilice dos Fathom v2, elija un lugar cerca de las esquinas frontales de la habitación, en las esquinas diagonalmente opuestas de la habitación, o en puntos centrales de paredes opuestas, como se muestra a la derecha.
La experimentación con el subwoofer y el oyente es recomendada para lograr los mejores resultados – los beneficios pueden ser substanciales.
Medidas de alta resolución y calibración profesional del sistema son recomendados para los mejores resultados posibles y funcionamiento del sistema.

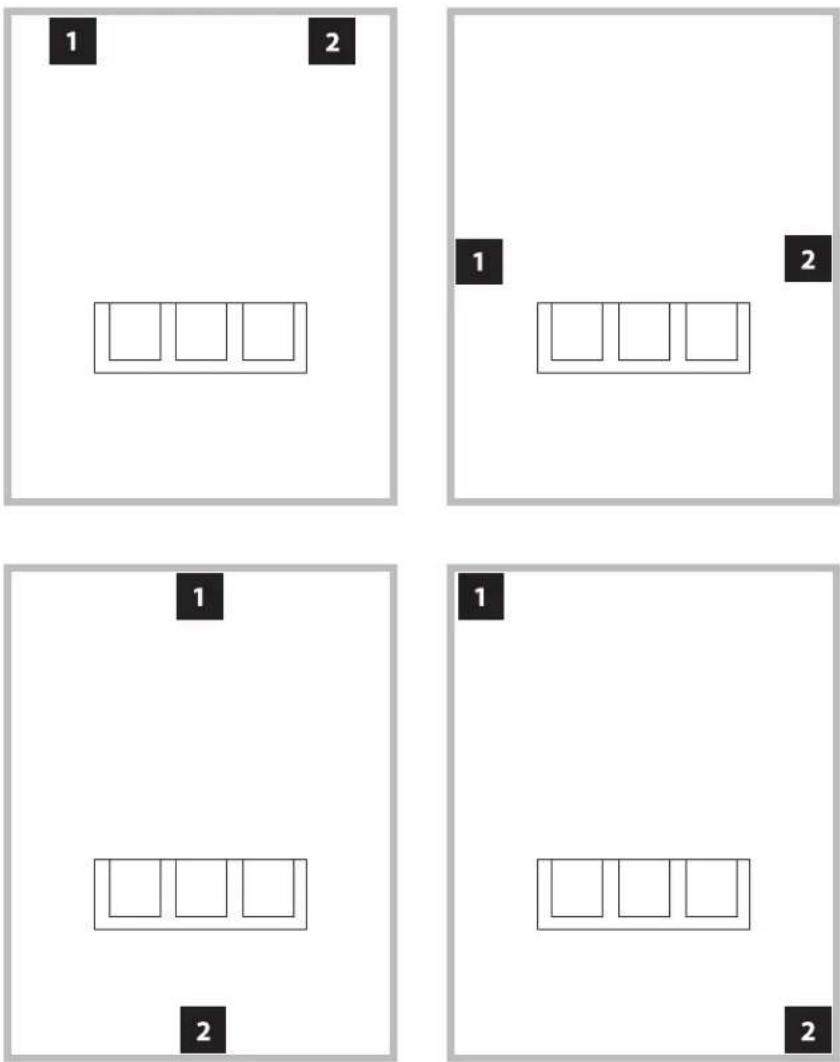

Opciones Recomendadas para la Colocación de 2 Subwoofer Fathom v2:
Opciones Recomendadas para la Colocación de 3 Subwoofers Fathom v2
Opciones Recomendadas para la Colocación de 4 Subwoofers Fathom v2
La investigación indica que la respuesta de bajo más plana para un área de audio grande puede ser lograda utilizando cuatro subwoofers, colocando uno en el punto medio de cada una de las cuatro paredes (aunque utilizando dos o tres subwoofers puede ser casi tan bueno).
La experimentación con la ubicación del subwoofer y oyente es recomendada para lograr los mejores resultados – los beneficios pueden ser substanciales.
Medidas de alta resolución y calibración profesional del sistema son recomendados para lograr los mejores resultados posibles y funcionamiento del sistema.
Desempaque esta caja cerca de donde el subwoofer será colocado. El subwoofer es EMPACADO al revés o boca abajo. Esta caja debe ser volteada CUIDADOSAMENTE para remover el subwoofer y reducir al mínimo el esfuerzo.
IMPORTANTE
IMPORTANTE
DESEMPACANDO SU FATHOM v2
Ahora que usted ha determinado la posición de su Fathom v2 en la habitación, puede proceder a desempacarlo cerca de su ubicación planeada.
¡IMPORTANTE! DEBIDO AL PESO DEL SUBWOOFER FATHOM v2, POR FAVOR TOME PRECAUCION MIENTRAS DESEMPACA Y COLOQUELO PARA PREVENIR LESIONES. SI ES POSIBLE, PIDA AYUDA A UNA SEGUNDA PERSONA PARA FACILITAR EL PROCESO. ¡IMPORTANTE! PARA REDUCIR AL MÍNIMO EL RIESGO DE LESIÓN, DOBLE SUS RODILLAS Y LEVANTE CON SUS PIERNAS, NO CON SU ESPALDA.

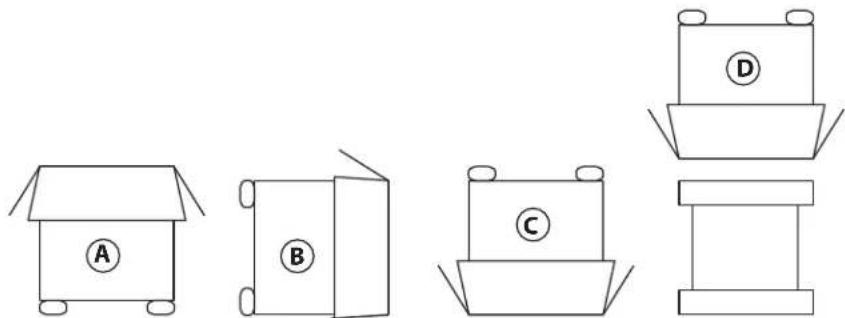

Instrucciones detalladas para desempacar el subwoofer:
- Coloque la caja en el piso cerca de su ubicación planeada en la habitación.
- Abra la tapa superior de la caja (observe las marcas en la caja) y saque el micrófono de calibración, el manual y el cable de alimentación.
- Temporalmente quite los cojínes de empaque de espuma.
- Desate y afloje la cubierta protectora de tela para hacer más fácil el desempaque (no quite en ese momento). Cuando usted abra la cubierta de tela, estará mirando la superficie inferior del subwoofer.
- Vuelva a colocar los cojínes de espuma para proteger el gabinete del subwoofer. (En los siguientes pasos va a invertirlo.)
- Suavemente volteé la caja sobre su lado, plegando hacia atrás las tapas de la caja hacia afuera.
- Sujetando las tapas de la caja hacia atrás, suavemente volteé la caja hacia su parte superior (parte abierta).
- Jale la caja hacia arriba hasta que este libre y colóquela a un lado.
- Quite el cojín de espuma de una pieza que cubre la parte superior del subwoofer y colóquelo en la caja.
- Quite la bolsa plástica y colóquela en la caja.
- Incline el subwoofer hacia adelante (hacia su rejilla) para primero quitar el primer cojín de espuma inferior. Luego incline el subwoofer en la dirección opuesta (hacia su panel trasero) para quitar el segundo cojín de espuma Coloque ambos cojínes en la caja.
- Quite la cubierta protectora de tela y colóquela en la caja.
¡IMPORTANTE! POR FAVOR GUARDE TODO EL EMPAQUE PARA LA TRANSPORTACION SEGURA DEL SUBWOOFER Y PARA CUALQUIER FUTURO SERVICIO.

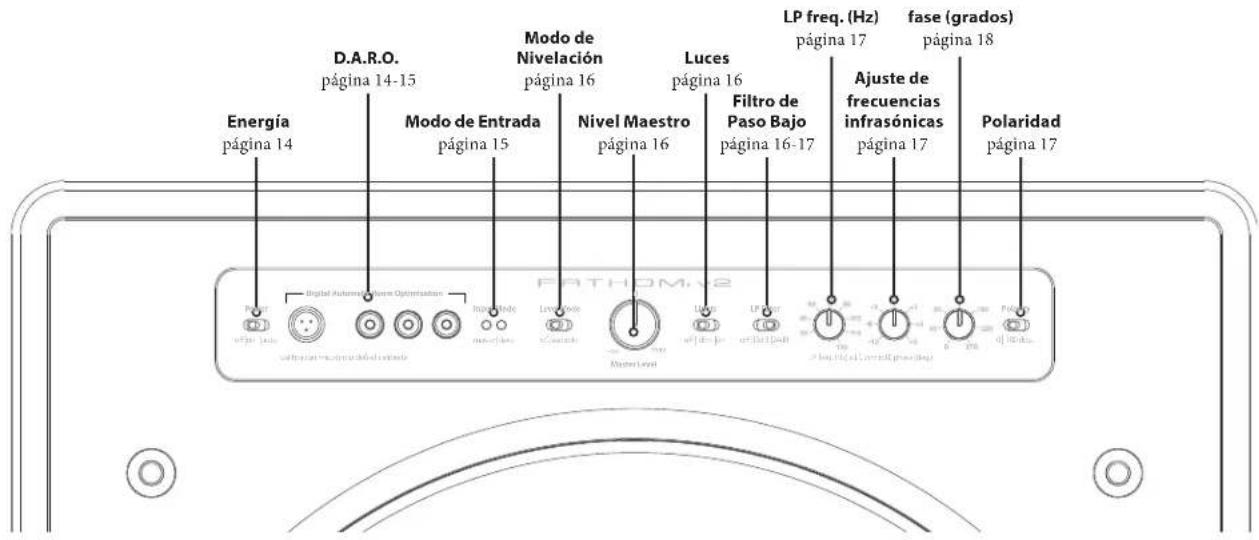

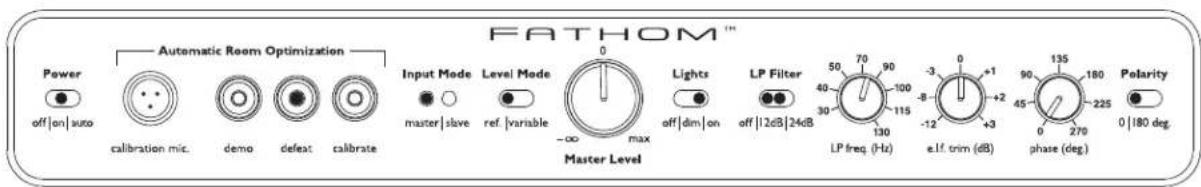

Panel de Control Frontal
La Figura etiquetada abajo describe el panel de control frontal de un subwoofer Fathom f113v2.
Estos controles son iguales en todos los modelos Fathom v2.

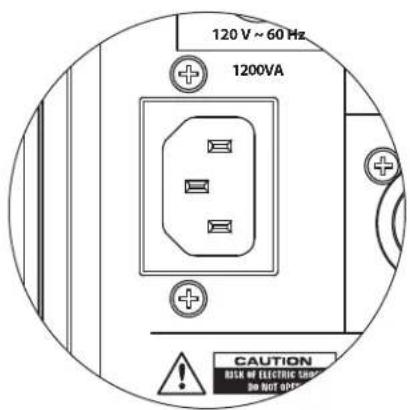

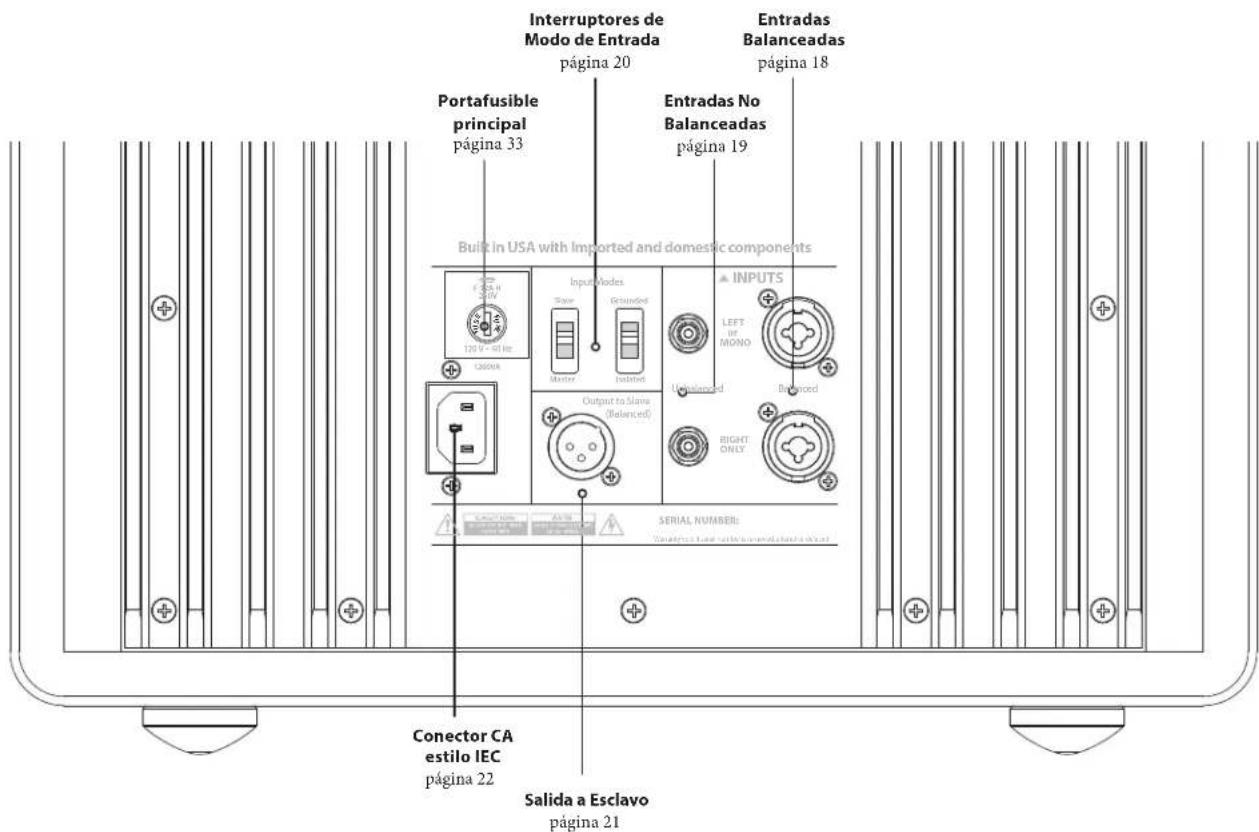

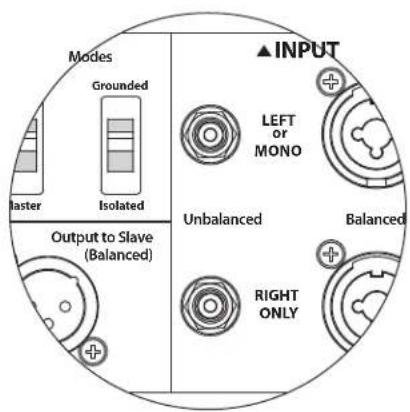

Controles Posteriores y Conectores (Modelos f112v2, f113v2 y f212v2)
La Figura etiquetada abajo describe el panel de control y conexión posterior de un subwoofer Fathom f113v2.
Los modelos f112v2 y f212v2 tienen la misma disposición.

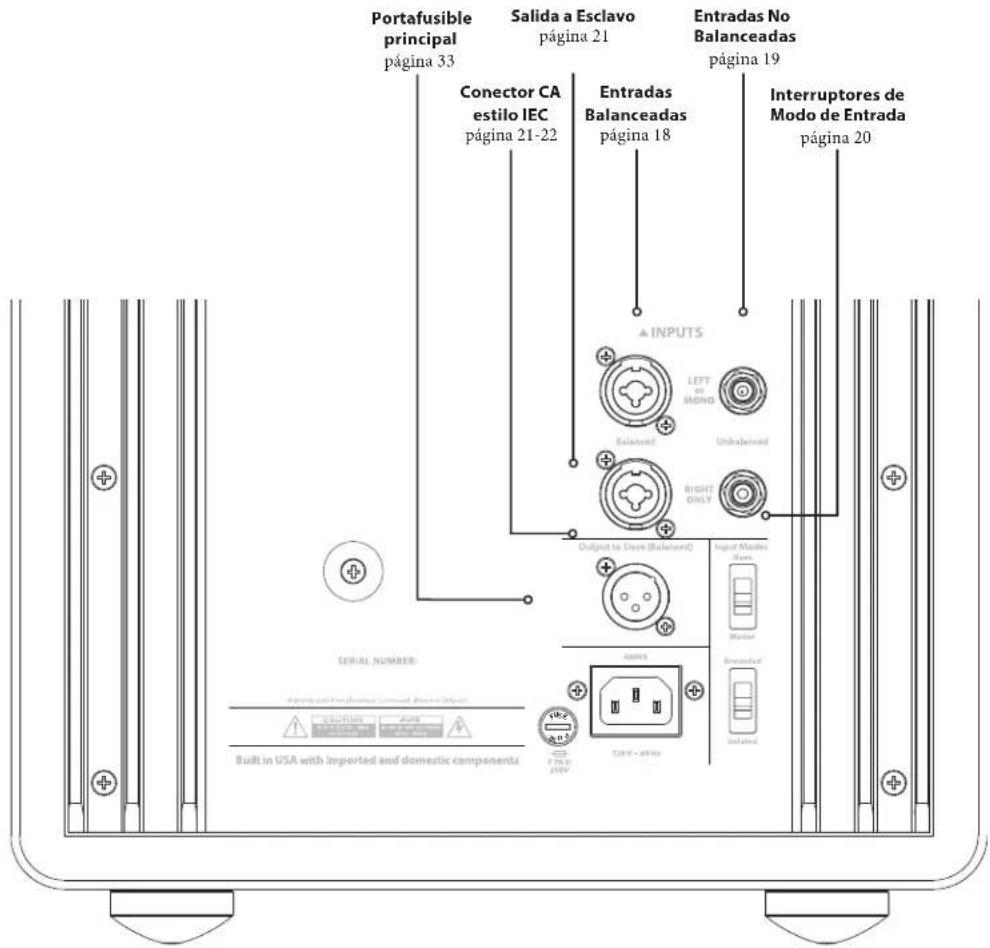

Controles Posteriores y Conectores - Solamente Modelo f110v2
La Figura etiquetada abajo describe el panel de control posterior de un subwoofer Fathom f110v2.
Otras figuras en este manual muestran los paneles de otros modelos Fathom v2, los cuales son diferentes en disposición, pero con el mismo contenido.
CONTROLES DE PANEL FRONTAL EN DETALLE
Interruptor de "Power" (Energía)
El interruptor de “Power” (Energía) determina la preparación operacional del subwoofer Fathom v2 y deberá ser el único interruptor utilizado para encender y apagar el Fathom v2. No utilice un contacto múltiple conectado afuera o cualquier otro interruptor externo ya que éstos pueden resultar en indeseables y potencialmente dañinos ruidos excesivos. No desconecte el cable de alimentación del Fathom v2 mientras que esté encendido.
El interruptor de "Power" (Energía) tiene tres posiciones:
"On" (Prendido): El Fathom v2 está completamente energizado todo el tiempo. Las luces del panel frontal están encendidas a menos que hayan sido apagadas por medio del interruptor de "Lights" (Luces).
“Off” (Apagado): El amplificador de potencia interno del Fathom v2 está apagado. En este estado, una corriente insignificante existirá para operar los relevadores de energía principales. Todas las luces del panel frontal están apagadas (off).
“Auto” (Encendido/Apagado Automatico): El Fathom v2 encenderá su amplificador interno cuando una señal de audio esté presente en cualquiera de sus entradas y apagará el amplificador interno si ninguna señal ha sido detectada en sus entradas durante treinta (30) minutos. Cuando esté temporalmente inactivo, el Fathom v2 consumirá una muy pequeña cantidad de corriente (< 5 watts) para energizar su circuito de señal-sensibilidad. Las luces del panel frontal se apagarán cuando el Fathom v2 se apaga y encenderán cuando el Fathom v2 se prende, a menos que las luces hayan sido canceladas por medio del interruptor de “Lights” (Luces).
En el caso improbable de que la opción “Auto” no sea suficientemente sensitiva a un sistema particular, utilice un adaptador “cable Y” para repartir la señal entrante a ambas entradas del Fathom v2 RCA o XLR. Esto aumentará la sensibilidad de entrada por 6 dB. Si existe demasiado ruido en el cable de entrada, el Fathom v2 puede no apagarse como se desea. Si esto pasa, quite el adaptador de “cable Y” o localize la fuente de ruido en los componentes, para corregir el problema.
(Optimización Digital Automática de la Habitación)
Una potente característica de los subwoofers Fathom v2 JL Audio es su innovadora tecnología de “Digital Automatic Room Optimization” (Optimización Digital Automática de la Habitación). Con simplemente apretar un botón, este sistema emplea 18 bandas de ecualizacion digital para eliminar picos en la respuesta de frecuencia en su asiento principal, mejorando grandemente el sonido de las bajas frecuencias en su habitación.
La calibración del sistema D.A.R.O. se completa automaticamente y toma solamente unos pocos minutos para llevar a cabo. En breve, usted conectará el micrófono incluido a la entrada de “Calibración Mic.”, luego presionará el botón “Calibrar”, y luego sostenerá el micrófono a la altura del oído en su asiento principal para escuchar durante la prueba. Una serie de tonos tocarán automáticamente a través de su subwoofer Fathom v2, y la respuesta de la habitación será medida, analizada y ecualizada automáticamente para eliminar el pico de respuesta acústica mayor de su habitación en su asiento. Para instrucciones detalladas en el procedimiento de calibración D.A.R.O. consulte las páginas 29-30.
IMPORTANTE
Entrada de "Calibration Mic." (Micrófono de Calibración)
Esta entrada es para conectar el micrófono de calibración JL Audio suministrado con el subwoofer Fathom v2. Conecte un extremo del cable suministrado al micrófono y el otro extremo a esta entrada antes de utilizar el sistema D.A.R.O. El sistema D.A.R.O. está específicamente calibrado a este micrófono y su esquema de conexión es específico para el micrófono suministrado. La secuencia de calibración no funcionará cuando un micrófono diferente sea conectado o si ningún micrófono es conectado.
Botón de "Demo" (Demostración)
Presionando y sosteniendo el botón "Demo" inicia una secuencia de tonos de demostración por 20 segundos. Estos demuestran las señales utilizadas durante la calibración D.A.R.O. La función "Demo" es útil para demostrar la capacidad de salida del Fathom v2 y para verificar que el Fathom v2 (o múltiples Fathom v2s) están funcionando.
El botón “Demo” también se usa, en combinación con el botón “Defeat”, para borrar la ecualización del sistema D.A.R.O. Para lograr esto, presione y sostenga el botón “Demo” por un segundo, y luego presione el botón “Defeat” momentáneamente. Esta combinación se debe hacer rápidamente, ya que si se sostiene el botón “Demo” por dos segundos, se inician los tonos de demostración. Si esto sucede, espera hasta que terminen los tonos y luego inténtelo de nuevo. El indicador de el botón “Calibrate” se apaga cuando se borra la ecualización.
Botón de "Defeat" (Anulación de D.A.R.O.)
El botón “Defeat” cancela, de manera temporal, el ecualizador del sistema D.A.R.O. Utilice esta opción cuando desee asegurarse de que la ecualización D.A.R.O. no está en la cadena de señal. Usted también puede utilizar el botón “Defeat” para la audición de ambos ajustes optimizados, el normal y el D.A.R.O. en su habitación de teatro en casa. Este es un gran modo de verificar audiblemente qué efecto tiene el D.A.R.O. en su habitación. Si “Demo” o “Calibrate” es presionado mientras la función anular está activa, el estado de anulación es cancelado automáticamente. Ningún otro control del panel frontal alterará el estado de anulación D.A.R.O.
El botón “Defeat” también se usa, en combinación con el botón “Demo”, para borrar la ecualización del sistema D.A.R.O. Vea la sección anterior (Botón de “Demo”),
Botón "Calibrate" (Calibración)
El botón “Calibrate” activa la secuencia de prueba y calibración del sistema D.A.R.O. La rutina de calibración no iniciará a menos que el micrófono de prueba suministrado con su Fathom v2 esté conectado en el subwoofer. Una vez que la rutina de calibración esté completa, la luz verde en el centro del botón “Calibrar” se encenderá y permanecerá iluminada. Estos ajustes son almacenados por el Fathom v2 y permanecerán en la memoria aún si la energía es desconectada.
Durante la secuencia de prueba D.A.R.O, el LED verde del botón Calibrar puede alertar al usuario de que existe un problema mediante parpadeo del indicador LED. Pueda ser que el micrófono no haya sido conectado correctamente. Otra posibilidad es que el nivel del subwoofer no fue adecuado para calibración D.A.R.O."
Si esto sucede, presione el botón "Calibrate" una vez para cancelar la señal de error, verifique que el micrófono esté conectado correctamente, e intente nuevamente la calibración.
Indicadores de "Input Mode" (Modo de Entrada)
Los LEDs del Indicador de Modo de Entrada muestran el modo de alimentación, ya sea “Maestro” o “Esclavo”, seleccionado por el interruptor del panel trasero del Fathom v2, a menos de que el interruptor “Lights” (Luces) esté colocado en “off” (apagado). Para mayores detalles, ver la página 20.
Interruptor de "Level Mode" (Modo de Nivelación)
El interruptor de “Level Mode” (Modo de Nivelación) tiene dos posiciones, y le permite seleccionar entre los siguientes modos:
“Referencia” En este modo, el control de “Master Level” (Nivel Maestro) no tiene efecto en el nivel de salida del Fathom v2. Utilice este modo si usted estará controlando el nivel del subwoofer vía su receptor o preamplificador/procesador. Para algunos de nosotros con niños pequeños o entusiastas adolescentes, este modo de operación prevendrá la directa manipulación del “Master Level” (Nivel Maestro).
“Variable” En este modo, el control de “Master Level” (Nivel Maestro) determina el nivel relativo de salida del subwoofer Fathom v2. Este modo es también útil para nivelar el subwoofer Fathom v2 con un par de bocinas estéreo en un sistema de dos canales. La operación del nivel variable es necesaria para la calibración D.A.R.O.
Control de "Master Level" (Nivel Maestro)
El control de “Master Level” (Nivel Maestro) es utilizado para controlar el nivel de salida del Fathom v2 cuando el modo “Variable” ha sido seleccionado en el interruptor “Level Mode” (Modo de Nivelación).
Cuando el control “Master Level” (Nivel Maestro) es girado completamente hacia la izquierda, la salida del Fathom v2 estará completamente apagada. Cuando esté en “0” o en posición directa hacia arriba, el nivel Variable correlaciona con el ajuste de nivel de Referencia. Cuando es girado completamente a la derecha, el nivel de salida del Fathom v2 es 15 dB mayor que el ajuste de Referencia.
Interruptor de "Lights" (Luces)
El interruptor selector de “Lights” (Luces) permite al usuario seleccionar uno de los tres modos indicadores de luces.
"Off" apaga todos los LED's del panel frontal en todo momento.
“Dim” ajusta todos los LEDs del panel frontal a un nivel bajo de brillantez cuando el Fathom v2 está encendido.
"On" ajusta todas las LEDs del panel frontal al nivel complete brillante cuando el Fathom v2 se enciende.
¡IMPORTANTE! CUANDO RESUELVA PROBLEMAS O CALIBRE LA OPCIÓN D.A.R.O., ASEGÚRESE DE QUE EL INTERRUPTOR DE "LUCES" ESTÉ EN "DIM" o EN "ON."
Interruptor "LP Filter" (Filtro de Paso Bajo)
El interruptor del Selector del Filtro de Paso Bajo (LP) determina el modo de operación del filtro de paso bajo incorporado en el Fathom v2.
“Off” anula el filtro de paso bajo, quitando completamente este circuito del paso de la señal.
“12 dB” ajusta la declinación del filtro de paso bajo a 12 dB por octavo (Alineación Butterworth).
“24 dB” ajusta la declinación del filtro de paso bajo a 24 dB por octavo (alineación Linkwitz-Riley).
La selección de “24 dB” más agresivamente atenúa altas frecuencias sobre la frecuencia de ajuste del control “LP Frequency” (Frecuencia de Paso Bajo). Si usted está utilizando el filtro de paso bajo incorporado en el Fathom v2, experimente con el ajuste de declinación del “LP Filter” para lograr la mejor transición a sus bocinas satélites. Si usted prefiere utilizar filtros y opciones de manejo de bajo en su receptor o preamplificador, anule el “LP Filter” (Filtro de Paso Bajo), seleccionando la posición “Off”.
Control "LP Freq." (Frecuencia de Paso Bajo)
El control selector “LP Freq.” (Frecuencia de Paso Bajo) le permite al usuario elegir la frecuencia de enlance del filtro de paso bajo interno del Fathom v2. Esta es variable entre 30 Hz (control girado completamente a la izquierda) a 130 Hz (control girado completamente a la derecha). Este control no afecta la señal de entrada si el interruptor “LP Filter” (Filtro de Paso Bajo) está colocado en “Off”. 80 Hz es una frecuencia del filtro utilizada comúnmente y usualmente sirve como un buen punto de inicio para ajustes.
Control "E.L.F. Trim" (Ajuste de Frecuencias Infrasónicas)
El control “E.L.F. Trim” (Ajuste de Frecuencias Infrasónicas) permite al usuario aplicar cierta cantidad de ecualización de señal a 25 Hertz (extremadamente bajo). Con rotación completa a la izquierda, la señal a 25 Hz es cortada por -12 dB. Ajustado a “0” el circuito no contribuye a la señal. Con rotación completa a la derecha, la señal a 25 Hz es aumentada por +3 dB.
El Control “E.L.F. Trim” (Ajuste de Frecuencias Infrasónicas) es útil para adaptar la salida de frecuencia del Fathom v2 a la respuesta acústica de su habitación. Aumentando con este control, puede hacer que ciertos pasajes de audio sean más estimulantes. Utilizando la función de corte puede ayudar a compensar contra la ganancia acústica que tienen habitaciones mas pequeñas. Utilizando el control “E.L.F. Trim” puede moderar la intensidad de las frecuencias ultra-bajas, lo cual ayuda a controlar el sonido “pesado” y no natural sonido en muchas habitaciones pequeñas y medianas. También puede reducir vibraciones no deseadas en la habitación o en toda la casa.
Interruptor de "Polarity" (Polaridad)
El interruptor de la Polaridad permite al usuario seleccionar entre normal (0 grados) y polaridad de señal inversa (180 grados). El interruptor de "Polarity" (Polaridad) principalmente afectará el rango de frecuencia alrededor del punto de cruce entre su subwoofer y sus bocinas satélites.
En contraste con el control de “Phase” (Fase), el cual agrega efectivamente demora en tiempo, el interruptor de “Polarity” (Polaridad) produce una inversión instantánea de los picos de amplitud de la señal. Por ejemplo, Si a un punto de referencia dado una onda en la señal tiene un pico de amplitud, moviendo el interruptor de “Polarity” (Polaridad), ese pico se convertirá en el punto más bajo de la onda. Debido a que el efecto del interruptor de “Polarity” (Polaridad) es inmediato, complementa la operación del control de “Phase” (Fase) y no puede ser reemplazado por este.
Cuando coloque su Fathom v2 en la habitación, experimente con el interruptor de "Polarity" (Polaridad) antes de ajustar el control de "Phase" (Fase). Cualquier posición del interruptor de Polaridad puede proporcionar una transición más suave entre su subwoofer Fathom v2 y las bocinas satélites. Utilice música con buen contenido de bajos y medios-bajos para evaluación.
El control de “Phase” (Fase) permite al usuario ajustar la “sincronización” de la salida del subwoofer relativa a las bocinas principales. El control “Phase” (Fase) principalmente afectará el rango pequeño de frecuencia alrededor del punto de cruce entre su subwoofer y las bocinas satélites. Las marcas de grados de fase del control “Phase” (Fase) están referenciadas a 80 Hz ya que este es el punto de cruce más común entre las bocinas satélites y un subwoofer. Ajustes de fase entre 0 grados (rotación completa a la izquierda) y 270 grados (rotación completa a la derecha) son posibles.
El colocamiento de las bocinas, subwoofer, y las posiciones de los asientos para escuchar varían grandemente en las instalaciones de teatro en casa. La posición física de las bocinas en relación a las otras bocinas y a los límites de la habitación afectan grandemente la calidad percibida del sonido. Algunas veces es de ayuda demorar la salida del subwoofer, para alinearla con la salida de las bocinas principales. Esto es exactamente lo que ocurre cuando usted síntoniza el control “Phase” (Fase) más allá de 0 grados.
Una vez que su Fathom v2 ha sido colocado en su sala de audio para brindarle el sonido más balanceado, y después de que usted haya determinado la óptima posición del interruptor de “Polarity” (Polaridad), experimente con la posición del control “Phase” (Fase). Utilizando material de procedencia familiar con buen contenido de bajos y medios-bajos, ajuste el control “Phase” (Fase) buscando la mejor definición de los medios-bajos y una transición más continua entre el subwoofer y los sistemas de bocina satélites. Si ningún ajuste suena mejor que otro, deje el control “Phase” (Fase) en 0 grados.
CONECTANDO SU FATHOM v2
Entradas Balanceadas
Si su receptor de teatro en casa o preamplificador/procesador proporciona salidas balanceadas, las entradas balanceadas del Fathom v2 son la conexión preferida. Las conexiones balanceadas son utilizadas extensivamente en estudios profesionales y aplicaciones de refuerzo de sonido por un número de muy buenas razones. Además de asegurar la conexión a tierra apropiada entre los componentes, la transmisión balanceada de la señal está diseñada para cancelar el ruido inducido del cable del medio ambiente circundante (particularmente importante con largos tramos de cable). Su sistema será menos probable de mostrar zumbidos u otros ruidos extraños si usted utiliza conexiones balanceadas.
Los subwoofers Fathom v2 tienen conexiones de entrada balanceadas de canal izquierdo y derecho con dispositivos “combo” XLR. Estos dispositivos especiales aceptan tanto un conector XLR macho de tres-clavijas o un conector “tip-ring-sleeve” (TRS) 14 -pulg. (6.3 mm) para compatibilidad con un rango amplio de equipo.
Para equipo con salida para subwoofer monaural o conexión de canal “LFE”, solamente el dispositivo etiquetado “Left or Mono” (Izquierdo o Monaural) será utilizado. Esto aplica para la mayoría de los receptores y preamplificadores/procesadores multi-canal modernos. Dispositivos de entrada izquierdo y derecho separados son proporcionados por sistemas de dos canales. Los cables balanceados apropiados están disponibles con su distribuidor JL Audio y no están incluidos con el Fathom v2.
Las entradas Izquierda y Derecha en el Fathom son internamente agregadas a un canal mono simple. Ya que el Fathom es básicamente un “mono” o dispositivo de canal simple, Usted puede utilizar las entradas Izquierda y Derecha para el Fahom maestro y después distribuir la señal mono agregada a los Fathoms esclavos adicionales en el sistema.
IMPORTANTE
- No utilice las entradas balanceadas con señales no balanceadas vía adaptadores Las entradas no balanceadas del Fathom v2 están ópticamente aisladas y son preferibles en situaciones donde solamente una fuente de señal no balanceada está disponible.
- Los conectores de entrada están configurados de acuerdo a las recomendaciones de la Sociedad de Ingeniería de Audio para cables de señal balanceados, como sigue:
Clavija 1: Protección Punta: Positivo
Clavija 2: Positivo Anillo: Negativo
Clavija 3: Negativo Manga: Blindaje
Entradas No Balanceadas
El subwoofer Fathom v2 cuenta con conectores de entrada tipo RCA no balanceados. Estos son los conectores más comúnmente utilizados para aplicaciones de audio en casa y deben ser utilizados si su receptor o preamplificador/procesador no proporciona salidas balanceadas. Las conexiones no balanceadas no son inmunes al ruido como una conexión balanceada. Por esto, los subwoofers Fathom v2 emplean aislamiento óptico en las entradas no balanceadas para reducir al mínimo la posibilidad de ruido en su sistema.
Para sistemas con un subwoofer monaural o conexión de canal "LFE", solamente el dispositivo tipo RCA etiquetado "Left or Mono" "(Izquierdo o Monaural" será utilizado. Esto aplica para la mayoría de receptores y preamplificadores/procesadores multi-canal modernos. Dispositivos de entrada tipo RCA izquierdo y derecho separados son proporcionados para sistemas de dos canales.
¡IMPORTANTE! SI EXISTE RUIDO DESPUES DE LA CONEXION, SU FATHOM PERMITE LA CONEXION A TIERRA O AISLAMIENTO DE LAS ENTRADAS NO BALANCEADAS. POR FAVOR CONSULTE LA SECCION "INTERRUPTORES DE MODO DE ENTRADA" EN LA PAGINA 20 DE ESTE MANUAL PARA MAYOR INFORMACION DE COMO REDUCIR AL MINIMO EL RUIDO.
Notas Técnicas:
- Cuando las salidas balanceadas no están disponibles en la fuente de señal, use las entradas no balanceadas tipo RCA. Los Fathom v2s tienen un circuito de aislamiento óptico en las entradas no balanceadas para reducir con toda probabilidad al mínimo el ruido inducido por la vuelta a tierra. (La impedancia de la entrada no balanceada es 10k Ohms.)
- Las conexiones son de la industria-estándar para cables de señal no balanceada, de la manera siguiente:
Conexión tipo RCA:
Punta: Positivo
Manga: Negativo
Interruptores "Input Mode" (Modo de Entrada):
Dos interruptores están localizados en el panel trasero para controlar la conexión a tierra de la señal no balanceada y la función maestro/esclavo.
Interruptor "Grounded / Isolated" (A Tierra / Aislado)
El interruptor de Modo de Entrada “Grounded / Isolated” (A Tierra/Aislado) afecta solamente las entradas RCA no balanceadas y está diseñado para asegurar una conexión sin ruido, libre de zumbidos en su sistema de audio o teatro en casa. Esta característica es incluida para distribuir las emisiones a tierra de la señal encontradas frecuentemente en los sistemas de teatro en casa cuando varios componentes de diferentes fabricantes son interconectados.
El Fathom v2 se envía con este interruptor en el modo “Aislado”. Si con todos los componentes del sistema conectados y encendidos (pero ningún material tocando), Usted escucha un zumbido continuo de baja frecuencia a través de su Fathom v2, cambie este interruptor a la posición “A tierra” y evalúe la diferencia en el nivel de ruido. Utilice la posicion del interruptor que proporcione el menor zumbido o ruido.
¡IMPORTANTE! POR FAVOR OBSERVE QUE EL CAMBIAR CUALQUIER COMPONENTE EN EL SISTEMA OPTIMIZADO (RECEPTOR, AMPLIFICADOR, DVD, CABLE O CAJA SATELITAL, ETC.) PODRÍA ALTERAR EL ESQUEMA A TIERRA DE LA SENAL Y HACER QUE APAREZCA UN ZUMBIDO EN SU SISTEMA QUE PREVIAMENTE NO LO TENIA. SI USTED AGREGA O CAMBIA UN COMPONENTE EN SU SISTEMA DE TEATRO EN CASA, USTED NECESITA RECONSIDERAR ESTE AJUSTE DE MODO DE ENTRADA EN EL SUBWOOFER FATHOM PARA OPTIMA SUPRESION DE RUIDO. RECEPTORES DE TELEVISION CABLE O SATELITATES SON PARTICULARMENTE PROBLEMÁTICOS.
Interruptor "Master / Slave" (Maestro/Esclavo)
Los Fathom v2 están diseñados para acomodar fácilmente la implementación de múltiples subwoofers en su sistema de teatro en casa a través de una cadena de conexión maestro/esclavo. Este método le permite utilizar las características de proceso de señal de un Fathom v2 para controlar centralmente múltiples Fathom v2s en la habitación. Esto también hace posible que el sistema D.A.R.O. de un Fathom v2 optimize la respuesta de frecuencia de múltiples Fathom v2 instalados en la misma habitación. El Fathom v2 se envía con este interruptor en la posición “Maestro”. Si usted está utilizando solamente un Fathom v2, utilizará la posición “Maestro” y no necesita preocuparse con esta sección de aquí en adelante.
Si su instalación incorpora dos o más Fathom v2, usted designará a un Fathom v2 como “Master” (Maestro) y todos los otros en el sistema como subwoofers “Slave” (Esclavos) vía el interruptor “Master / Slave” (Maestro/Esclavo) que se encuentra en el panel trasero del amplificador de cada Fathom v2. Las LEDs en el panel frontal son proporcionadas para indicar si el modo “Maestro” o “Esclavo” es seleccionado para un subwoofer dado.
Al funcionar el Fathom v2 en modo "Maestro", la señal de "Salida a Esclavo" transporta cualquier proceso de señal que sea seleccionado en el Fathom v2 Maestro (incluyendo el Nivel Maestro ajustado y el D.A.R.O) a los demás Fathom v2 conectados como esclavos.
El proceso de señal del subwoofer "Esclavo" y los controles del nivel serán inoperables. En este modo, el usuario no tiene que preocuparse acerca del nivel, cruce y otros ajustes para los subwoofers esclavos.
Notas Técnicas:
- El seleccionar la posición “Esclavo” anula todos los procesos de señal y el control de nivel maestro. Debido a esto, existen algunas situaciones especiales en las cuales usted puede desear operar un solo Fathom v2 en este modo “Esclavo”. Si está utilizando procesador de señal y controles de ajuste de nivel exteriores, activando el modo “Esclavo” prevendrá que cualquiera afecte los parámetros del subwoofer con los controles manuales del Fathom v2.
¡IMPORTANTE! POR FAVOR CONSULTE LOS "DIAGRAMAS DE CONEXION DEL SISTEMA" EN LAS PÁGINAS 22-25 PARA MAYOR INFORMACION DE COMO UTILIZAR LAS CONEXIONES ENTRADA / SALIDA.
Conector "Output to Slave" (Salida a Esclavo)
Si usted tiene en funcionamiento más de un subwoofer Fathom en un sistema de teatro en casa, Usted designará un Fathom como el Maestro (ver páginas 20-21), y luego alimentará la señal de éste para los Fathoms “Esclavos” restantes vía esta salida balanceada XLR. El cable de “Salida a Esclavo” puede ser conectado a la entrada XLR “Left or Mono” (Izquierda o Monaural) en el Fathom siguiente. Cuando un Fathom está en Modo “Esclavo”, su conexión “Output to Slave” (Salida a Esclavo) puede ser utilizada para pasar señal a los demás Fathoms funcionando en modo “Esclavo”.
El conector "Output to Slave" (Salida a Esclavo) está diseñado para ser utilizado de la manera siguiente:
- Del conector "Output to Slave" (Salida a Esclavo) del Fathom "Maestro" a la primera entrada XLR balanceada "Left or Mono" (Izquierda o Monaural) del Fathom "Esclavo".
- Del conector "Output to Slave" (Salida a Esclavo) del primer Fathom "Esclavo" a la entrada XLR balanceada "Left or Mono" (Izquierda o Monaural) del segundo Fathom "Esclavo".
- Del Segundo conector "Salida a Esclavo" del Fathom "Esclavo" a la tercera salida XLR balanceada "Izquierda o Mono" del Fathom "Esclavo". Etc, etc. (hasta diez Fathoms pueden ser conectados en esta configuración). Los cables balanceados apropiados con terminaciones XLR están disponibles con su distribuidor JL Audio y no son incluidos con el Fathom.
Notas Técnicas:
- La señal "Salida a Esclavo" transporta cualquier proceso de señal seleccionada en el Fathom Maestro (incluyendo el ajuste de Nivel Maestro y el proceso D.A.R.O.) para los demás Fathoms funcionando en modo "Esclavo".
- Con los Fathoms funcionando en modo "Esclavo", la señal "Salida a Esclavo" es una réplica exacta de la señal de entrada balanceada, haciendo de este el método de distribución de señal preferido (en vez de utilizar adaptadores Y).
- Utilice solamente cables de conexión aislados con conectores XLR de alta calidad para la conexión Maestro/Esclavo. Nunca utilice cables no balanceados con adaptadores para XLR.
El subwoofer Fathom es un aparato muy poderoso y es capaz de jalar bastante corriente. Si están conectados demasiados componentes con un subwoofer Fathom a una salida eléctrica, se arriesga a disparar un interruptor automático de casa, dependiendo de la demanda del material programado. Si esto sucede, distribuya el Fathom y los otros componentes entre dos circuitos eléctricos CA. Si fuera posible para máximo funcionamiento, dedique un circuito CA para cada Fathom.
Conector CA Estilo IEC - Modelo 240V y 120V
El tomacorriente CA estilo IEC recibe el cable de alimentación de 6 pies. (1.8 m) de longitud incluido con su subwoofer Fathom v2. Los Fathom v2 se ofrecen en diferentes mercados mundiales configurados para recibir la corriente CA en cada mercado, e incluyen cables de alimentación apropiados para cada mercado. Por favor, verifique que su Fathom v2 esté marcado con el voltage correcto para su país e instalación. No utilice un cable de alimentación CA diferente al suministrado con el Fathom. Para información sobre el fusible, refiérase a la sección "Solución de Problemas", en la página 32.
Los subwoofers Fathom v2 son sumamente potentes y son capaces de jalar mucha corriente con uso de alto rendimiento. Si usted tiene muchos componentes conectados a un solo circuito eléctrico, es posible que el cortacircuitos de su casa pueda desenganchar en estas situaciones. Si esto sucede repetidamente, pueda ser necesario reorganizar las conexiones electricas entre multiples circuitos, o consultar con un electricista para aumentar la capacidad de corriente de sus circuitos. Si es posible en su plan eléctrico, dedique un circuito a cada Fathom v2.
subgraph_Receptor["RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)"]
A["PRE OUT"] --> B["FRONT L"]
B --> C["REAR CENTER"]
C --> D["FRONT R"]
D --> E["Rear"]
E --> F["SUB"]
end
subgraph_Processor["PROCESADOR (SALIDAS BALANCEADAS)"]
G["OUTPUTS"] --> H["SUB"]
H --> I["LEFT FRONT"]
I --> J["RIGHT FRONT"]
end
subgraph_WithComponent["With Imported and acoustic components"]
K["INPUTS"] --> L["INTUATED OUTPUT"]
L --> M["UNbalanced OUTPUT"]
M --> N["RIGHT ONLY OUTPUT"]
N --> O["SERIAL NUMBER: 1"]
P["OUTPUT"] --> Q["INTUATED OUTPUT"]
Q --> R["UNbalanced OUTPUT"]
R --> S["RIGHT ONLY OUTPUT"]
T["OUTPUT"] --> U["INTUATED OUTPUT"]
U --> V["UNbalanced OUTPUT"]
V --> W["RIGHT ONLY OUTPUT"]
X["OUTPUT"] --> Y["INTUATED OUTPUT"]
Y --> Z["UNbalanced OUTPUT"]
Z --> AA["RIGHT ONLY OUTPUT"]
AB["OUTPUT"] --> AC["INTUATED OUTPUT"]
AC --> AD["UNbalanced OUTPUT"]
AD --> AE["RIGHT ONLY OUTPUT"]
AF["OUTPUT"] --> AG["INTUATED OUTPUT"]
AG --> AH["UNbalanced OUTPUT"]
AH --> AI["RIGHT ONLY OUTPUT"]
AJ["OUTPUT"] --> AK["INTUATED OUTPUT"]
AK --> AL["UNbalanced OUTPUT"]
AL --> AM["RIGHT ONLY OUTPUT"]
AN["OUTPUT"] --> AO["INTUATED OUTPUT"]
AO --> AP["UNbalanced OUTPUT"]
AP --> AQ["RIGHT ONLY OUTPUT"]
AR["OUTPUT"] --> AS["INTUATED OUTPUT"]
AS --> AT["UNbalanced OUTPUT"]
AT --> AU["RIGHT ONLY OUTPUT"]
AV["OUTPUT"] --> AW["INTUATED OUTPUT"]
AW --> AX["UNbalanced OUTPUT"]
AX --> AY["RIGHT ONLY OUTPUT"]
AZ["OUTPUT"] --> BA["INTUATED OUTPUT"]
BA --> BB["UNbalanced OUTPUT"]
BB --> BC["RIGHT ONLY OUTPUT"]
BD["OUTPUT"] --> BE["INTUATED OUTPUT"]
BE --> BF["UNbalanced OUTPUT"]
BF --> BG["RIGHT ONLY OUTPUT"]
BH["OUTPUT"] --> BI["INTUATED OUTPUT"]
BI --> BJ["UNbalanced OUTPUT"]
BJ --> BK["RIGHT ONLY OUTPUT"]
BL["OUTPUT"] --> BM["INTUATED OUTPUT"]
BM --> BN["UNbalanced OUTPUT"]
BN --> BO["RIGHT ONLY OUTPUT"]
BP["OUTPUT"] --> BQ["INTUATED OUTPUT"]
BQ --> BR["UNbalanced OUTPUT"]
BR --> BS["RIGHT ONLY OUTPUT"]
BT["OUTPUT"] --> BU["INTUATED OUTPUT"]
BU --> BV["UNbalanced OUTPUT"]
BV --> BW["RIGHT ONLY OUTPUT"]
BX["OUTPUT"] --> BY["INTUATED OUTPUT"]
BY --> BZ["UNbalanced OUTPUT"]
BZ --> CA["RIGHT ONLY OUTPUT"]
CB["OUTPUT"] --> CC["INTUATED OUTPUT"]
CC --> CD["UNbalanced OUTPUT"]
CD --> CE["RIGHT ONLY OUTPUT"]
CF["OUTPUT"] --> CG["INTUATED OUTPUT"]
CG --> CH["UNbalanced OUTPUT"]
CH --> CI["RIGHT ONLY OUTPUT"]
PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)
CONEXION DEL SISTEMA DIAGRAMA 1: Un Fathom v2 para un Receptor de Teatro en Casa o Procesador / Preamplificador de Teatro en Casa.
La mayoría de los receptores y procesadores / preamplificadores de teatro en casa proveen una salida para subwoofer simple (monaural). Cuando conecte una salida subwoofer monaural a su Fathom v2, usted utilizará solamente la entrada "Left or Mono" (Izquierda o Monaural) de su Fathom.
Dos tipos de conexión están disponibles para conectar el Fathom v2 a su sistema de teatro en casa: Balanceado (conector XLR o TRS de ¼ de pulgada) y no balanceado (conector tipo RCA). Las conexiones balanceadas proporcionan rechazo superior al ruido de conexión a tierra entre los componentes. Si su receptor o procesador tiene salidas balanceadas, recomendamos ampliamente que las utilice.
En el diagrama de conexión, las conexiones izquierdas balanceadas son mostradas como líneas sólidas, las conexiones no balanceadas son mostradas con línea punteada. Usted utilizará solamente uno de estos métodos de conexión de entrada (no ambos).
CONEXION DEL SISTEMA DIAGRAMA 2: Múltiples Fathom v2 para Receptor de Teatro en Casa o Procesador/Preampl. de Teatro en Casa
Para simplificar de manera importante el uso de subwoofers múltiples en un solo sistema de teatro en casa, los Fathom v2 incorporan un sistema de distribución de señal "Master/Slave" (Maestro/Esclavo). Esto permite el control de todos los Fathoms de un sistema desde un Fathom v2 "Maestro".
Primero, usted seleccionará uno de los subwoofers Fathom v2 como el "Maestro" vía su interruptor superior "Input Mode" (Modo de Entrada). Generalmente, usted designará como maestro al Fathom v2 más cercano al receptor/preamplificador. En algunos casos: por ejemplo, cuando el panel de control de ciertas unidades es difícil de accesar, Usted puede elegir designar al que es de más fácil acceso como "maestro".
Dos tipos de conexión están disponibles para conectar el Fathom v2 maestro a su sistema de teatro en casa: Balanceadas (Conector XLR o conector TRS de 1/4-pulgada) y no balanceadas (Conector tipo RCA).
Las conexiones balanceadas proporcionan rechazo de ruido superior y aseguran conexión a tierra apropiada entre los componentes. Si su receptor o procesador tiene salidas balanceadas, recomendamos ampliamente que las utilice para conectar el Fathom designado como maestro.
En el diagrama de conexión, son mostradas conexiones balanceadas con una línea sólida, las conexiones no balanceadas son mostradas con una línea punteada. Usted utilizará solamente uno de estos métodos de conexión de entrada para el Fathom v2 designado como “maestro” (no ambos).
Los Fathom v2 restantes en el sistema serán configurados como unidades "Esclavas" vía sus interruptores "Input Mode" (Modo de Entrada). Utilizando cables XLR balanceados, usted conectará la salida balanceada del Fathom v2 maestro "Output to Slave" (Salida a Esclavo) a la entrada balanceada "Left or Mono" (Izquierda o Monaural) del primer Fathom v2 esclavo. El conector "Output to Slave" (Salida a Esclavo) esclavo de el primer "esclavo" alimentará la entrada balanceada de "Left or Mono" (Izquierda o Monaural) de el segundo Fathom v2 esclavo vía otro cable XLR balanceado. Las unidades esclavas subsiguientes serán conectadas de la misma manera.
ADVERTENCIA
N["PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)"]
O["with Imported and domestic components"] --> P["INPUTS"]
P --> Q["LEFT ONOKO"]
P --> R["Belanced"]
P --> S["UNbalanced"]
P --> T["BELANCED"]
P --> U["BELANCED"]
V["A LOS FATHOMS ADICIONALES (SI APLICA)"]
W["PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (ESCLAVO)"] --> X["OUTPUTS"]
X --> Y["SUB LEFT FRONT RIGHT FROM"]
¡ADVERTENCIA! APAGUE EL FATHOM v2 Y TODOS LOS OTROS EQUIPOS DEL SISTEMA ANTES DE REALIZAR O CAMBIAR CUALQUIER CONEXION!
CROSSOVER ACTIVO ESTEREO (SALIDAS NO BALANCEADAS) CROSSOVER ACTIVO ESTEREO (SALIDAS BALANCEADAS)
subgraph_Left_Out["LOW OUT (SUB OUT)"]
A1["Left"] --> B1["INPUTS"]
A2["RIGHT"] --> B2["INPUTS"]
end
subgraph_Right_Out["LOW OUT (SUB OUT)"]
C1["LEFT"] --> D1["INPUTS"]
C2["RIGHT"] --> D2["INPUTS"]
end
subgraph_WithImportedAndDiagnosticComponents["with Imported and Diagnostic components"]
E1["Input/Units"] --> E2["Sustained"]
E3["Control"] --> E4["Unbalanced"]
E5["Output/Stage"] --> E6["Reiterated"]
E7["Inflated"] --> E8["Reiterated"]
E9["Without"] --> E10["Reiterated"]
E11["Reiterated"] --> E12["Reiterated"]
E13["Reiterated"] --> E14["Reiterated"]
E15["Reiterated"] --> E16["Reiterated"]
E17["Reiterated"] --> E18["Reiterated"]
E19["Reiterated"] --> E20["Reiterated"]
E21["Reiterated"] --> E22["Reiterated"]
E23["Reiterated"] --> E24["Reiterated"]
E25["Reiterated"] --> E26["Reiterated"]
E27["Reiterated"] --> E28["Reiterated"]
E29["Reiterated"] --> E30["Reiterated"]
E31["Reiterated"] --> E32["Reiterated"]
E33["Reiterated"] --> E34["Reiterated"]
E35["Reiterated"] --> E36["Reiterated"]
E37["Reiterated"] --> E38["Reiterated"]
E39["Reiterated"] --> E40["Reiterated"]
E41["Reiterated"] --> E42["Reiterated"]
E43["Reiterated"] --> E44["Reiterated"]
E45["Reiterated"] --> E46["Reiterated"]
E47["Reiterated"] --> E48["Reiterated"]
E49["Reiterated"] --> E50["Reiterated"]
E51["Reiterated"] --> E52["Reiterated"]
E53["Reiterated"] --> E54["Reiterated"]
E55["Reiterated"] --> E56["Reiterated"]
E57["Reiterated"] --> E58["Reiterated"]
E59["Reiterated"] --> E60["Reiterated"]
E61["Reiterated"] --> E62["Reiterated"]
E63["Reiterated"] --> E64["Reiterated"]
E65["Reiterated"] --> E66["Reiterated"]
E67["Reiterated"] --> E68["Reiterated"]
E69["Reiterated"] --> E70["Reiterated"]
E71["Reiterated"] --> E72["Reiterated"]
E73["Reiterated"] --> E74["Reiterated"]
E75["Reiterated"] --> E76["Reiterated"]
E77["Reiterated"] --> E78["Reiterated"]
E79["Reiterated"] --> E80["Reiterated"]
E81["Reiterated"] --> E82["Reiterated"]
E83["Reiterated"] --> E84["Reiterated"]
E85["Reiterated"] --> E86["Reiterated"]
E87["Reiterated"] --> E88["Reiterated"]
E89["Reiterated"] --> E90["Reiterated"]
PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)
¡ADVERTENCIA! APAGUE EL FATHOM v2 Y TODO EL OTRO EQUIPO EN ELSISTEMA ANTES DE REALIZAR O CAMBIAR CUALQUIER CONEXION.
CONEXION DEL SISTEMA DIAGRAMA 3: Un Fathom v2 en Mono a un Sistema de Audio de dos canales (Estéreo).
Cuando conecte un Fathom v2 (o múltiples Fathom v2) en mono a un sistema de audio de dos canales, usted utilizará ambas entradas "Left or Mono" (Izquierda o Mono) y "Right" (Derecha). Un circuito en la sección de entrada del Fathom v2 automáticamente sumará las dos señales, creando una señal monaural para dentro del amplificador del Fathom v2.
Recomendamos ampliamente que usted utilice un “Crossover” (divisor de frecuencias) activo de alta calidad, como el CR-1 de JL Audio, para dividir sus señales de gama completa en dos: gama baja para el Fathom y gama alta para el amplificador de sus bocinas principales. Esto le permitirá filtrar las bajas frecuencias de las señales que se transmiten a sus bobinas principales, resultando un mucho mejor funcionamiento de ellas.
Si no está utilizando un "Crossover" activo y se siente bien utilizando sus bocinas principales con gama completa, puede dividir las señales de salida de su preamplificador utilizando conectores "Y" apropiados en lugar del "Crossover" activo mostrado en el diagrama.
Están disponibles dos tipos de conexiones para conectar el Fathom v2 a sus sistema de audio de dos canales: Balanceadas (Conector XLR o conector TRS de 1/4-pulgada) y no balanceadas (Conector tipo RCA). Las conexiones balanceadas proporcionan un rechazo de ruido superior y aseguran conexión a tierra apropiada entre los componentes. Si su preamplificador o “Crossover” activo ofrece salidas balanceadas, recomendamos ampliamente que las utilice.
En el diagrama de conexión de la izquierda, son mostradas conexiones balanceadas con una línea sólida, las conexiones no balanceadas son mostradas con una línea punteada. Usted utilizará solamente uno de estos métodos de conexión (no ambos).
NOTA: Si lo desea, pueden ser conectados Fathoms adicionales en modo "Esclavo" al Fathom v2 conectado como se muestra en este diagrama. Ver "Conexión del Sistema Diagrama 2" en la Página 23 para la explicación de conexión esclava.
ADVERTENCIA
CONEXION DEL SISTEMA DIAGRAMA 4: Dos Fathom v2 en Estéreo a Sistema de Audio de Dos Canales.
Cuando conecte dos Fathom v2 en estéreo a un sistema de audio de dos canales usted solamente utilizará las entradas "Left or Mono" (Izquierda o Monaural" de cada Fathom. El interruptor superior "Input Mode" (Modo de Entrada) de cada Fathom será ajustado en la posición "Master" (Maestro).
Recomendamos ampliamente que usted utilice un “Crossover” (divisor de frecuencias) activo de alta calidad, como el CR-1 de JL Audio, para dividir sus señales de gama completa en dos: gama baja para el Fathom y gama alta para el amplificador de sus bocinas principales. Esto le permitirá filtrar las bajas frecuencias de las señales que se transmiten a sus bobinas principales, resultando un mucho mejor funcionamiento de ellas.
Si no está utilizando un "Crossover" activo y se siente bien utilizando sus bocinas principales con gama completa, puede dividir las señales de salida de su preamplificador utilizando conectores "Y" apropiados en lugar del "Crossover" activo mostrado en el diagrama.
Están disponibles dos tipos de conexiones para conectar el Fathom v2 a sus sistema de audio de dos canales: Balanceadas (Conector XLR o conector TRS de 1/4-pulgada) y no balanceadas (Conector tipo RCA). Las conexiones balanceadas proporcionan un rechazo de ruido superior y aseguran conexión a tierra apropiada entre los componentes. Si su preamplificador o “Crossover” activo ofrece salidas balanceadas, recomendamos ampliamente que las utilice.
En el diagrama de conexión de la izquierda, son mostradas conexiones balanceadas con una línea sólida, las conexiones no balanceadas son mostradas con una línea punteada. Usted utilizará solamente uno de estos métodos de conexión (no ambos).
NOTA: Si lo desea, pueden ser conectados Fathoms adicionales en modo "Esclavo" a cada Fathom v2 conectado como se muestra en este diagrama. Ver "Conexión del Sistema Diagrama 2" en la Página 23 para la explicación de conexión esclava.
ADVERTENCIA
N["PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)"]
O["with Imported and diastic components"] --> P["INPUTS"]
P --> Q["LEFT ON MONO"]
P --> R["Unbalanced"]
P --> S["Balanced"]
P --> T["RIGHT ONLY"]
U["PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)"] --> V["OUTPUT TO SHARE REDUCED"]
V --> W["OUTPUT TO SHARE REDUCED"]
V --> X["OUTPUT TO SHARE REDUCED"]
V --> Y["OUTPUT TO SHARE REDUCED"]
¡ADVERTENCIA! APAGUE LOS FATHOM v2 Y TODO EL OTRO EQUIPO EN ELSISTEMA ANTES DE REALIZAR O CAMBIAR CUALQUIER CONEXION.
PROCEDIMIENTOS RECOMENDADOS DE INSTALACION:
1) Preparación para el Proceso de Instalación:....26-27
2) Ajuste de Nivel: 28
3) Ajuste de Polaridad / Fase: 28
4) Experimentar con la Ubicación: 28
5) Aplicar D.A.R.O: 29-31
6) Ajustar E.L.F. Trim: 31
PREPARACION PARA EL PROCESO DE INSTALACION:
Por favor confirme los siguientes ajustes del sistema antes de iniciar el proceso de instalación. Esto asegurará un punto de inicio neutral y una instalación efectiva de su sistema subwoofer.
En su Receptor o Procesador/Preamplificador de su Teatro en Casa:
Antes de iniciar la instalación de su sistema de subwoofer, recomendamos que usted ajuste su receptor o procesador/preamplificador de la manera siguiente (por favor apague todos los Fathoms del sistema antes de realizar estos ajustes):
1. Tamaño de Bocina
En el menú de ajuste de bocinas de su receptor o procesador/preamplificador, seleccione todas sus bocinas de alta frecuencia como “Small” (Pequeñas) con una frecuencia de paso alto de 80 Hz. Esto enviará TODO el bajo a los Fathom(s), incluyendo el contenido bajo de los canales principales, laterales y traseros.
2. Distancia de la Bocina
En el menú de ajuste de bocinas, ajuste apropiadamente todas las distancias en relación al asiento de audio principal, incluyendo la distancia del subwoofer. Utilice una cinta para medir para determinar estas distancias del subwoofer (la coherencia del tiempo es importante) Si van a ser utilizados múltiples Fathoms, promedie sus distancias con relación al asiento de audio principal y utilice ese número para ajustar la distancia del subwoofer.
3. Nivel del Subwoofer
Ajuste el nivel del subwoofer en el receptor o procesador/preamp hasta que indique "0" o este en su posición media.
4. Controles Tono / Ecualizadores
Ajuste todos los controles de tono a "0" y anule todos las ajustes del ecualizador.
En su Crossover Activo o Procesador para "Bass Management" (Control de Bajo):
Si usted está utilizando un crossover activo o procesador de “Bass Management” (Control de Bajo), recomendamos que lo ajuste como sigue antes de iniciar la instalación de su sistema de subwoofer Fathom v2 (por favor apague todos los Fathom v2 del sistema antes de realizar estos ajustes):
-
Frecuencia del Filtro de Paso Bajo Seleccione una filtro de paso bajo de frecuencia de 80 Hz (24 dB/octavo).
-
Frecuencia del Filtro de Paso Alto Seleccione una filtro de paso bajo de frecuencia de 80 Hz (24 dB/octavo).
-
Nivel de Salida de Paso Bajo (Subwoofer) Ajuste el nivel de salida del subwoofer a "0" o a su posición media.
ADVERTENCIA
En el Panel Frontal del Fathom v2:
Por favor apague el receptor o procesador/amplificador de su teatro en casa para realizar estos ajustes.
- Interruptor de "Power" (Energía)
Mueva el interruptor de "Power" (Energía) del Fathom a la posición "On" (Prendido).
- Interruptor de "Lights" (Luces)
Mueva el interruptor de "Lights" (Luces) del Fathom v2 a la posición "On" (Prendido). Si usted no observa alguna luz en el panel frontal, puede haber olvidado conectar el Fathom o puede haber un problema con el circuito eléctrico.
- Luces Indicadoras "Input Mode" (Modo de Entrada)
Si usted está utilizando solamente un Fathom v2, confirme que la luz de su indicador "Input Mode" (Modo de Entrada) esté en la posición "Master" (Maestro). Si no, necesitará accesar al interruptor "Input Mode" (Modo de Entrada) en el panel trasero del Fathom v2. Si está utilizando múltiples Fathom v2 en una configuración Maestro/Esclavo, confirme que la unidad conectada directamente a su receptor o procesador/preamplificador, esté indicando "Master" (Maestro) en sus luces "Input Mode" (Modo de Entrada) y que todas las otras unidades están indicando "Slave" (Esclavo) en sus luces de "Input Mode" (Modo de Entrada). Si no, necesitará accesar a los interruptores superiores de "Input Mode" (Modo de Entrada) en los paneles traseros de los Fathom v2 hasta que se logre este objetivo.
- Interruptor "Level Mode" (Modo de Nivel)
Mueva el interruptor de "Level Mode" (Modo de Nivel) del Fathom v2 maestro a la posición "REF" (Referencia).
- Interruptor "LP Filter" (Filtro de Paso Bajo)
Si su procesador/receptor del teatro en casa cuenta con manejo de bajo (bocinas ajustadas en “pequeño”) o si está utilizando un procesador de manejo de bajo o crossover exterior, mueva el interruptor “LP Filter” (Filtro de Paso Bajo) del Fathom v2 maestro a “OFF” (Apagado). Si no, seleccione la posición de “12 dB”.
- Control "LP Freq." (Frecuencia de Paso Bajo)
Gire este control a la posición de "80 Hz".
- Control "e.l.f. trim (dB)" (Ajuste de Frecuencias Infrasónicas)
Gire este control a la posición "0".
Mueva este interruptor a la posición "0".
- Control "Phase" (fase)
Gire este control a la posición "0".
- Boton de "Defeat" de D.A.R.O. (Anulación de D.A.R.O.)
Presione este interruptor para que la luz roja del interruptor permanezca encendida.
PROCEDIMIENTOS RECOMENDADOS DE INSTALACION
(continuación)
Instalación de su Sistema Subwoofer:
Una vez que ha colocado los controles en su receptor o procesador/amplif. de su teatro en casa y en su (s) Fathom v2 en los ajustes recomendados en las páginas 26 y 27, usted está listo para iniciar la colocación de su Fathom v2 por óptimo funcionamiento.
1) Ajuste de Nivel
Al utilizar música familiar o películas con contenido de bajo profundo, ajuste el nivel del subwoofer pare que armonize con las otras bocinas utilizando su control de nivel del subwoofer del receptor o procesador/amplificador. Este método es más inmune a interferencias que utilizando el botón del “Nivel Maestro” del Fathom (piense en niños pequeños o visitantes curiosos).
En el caso poco probable de que el control de nivel del subwoofer en su receptor o procesador/preamplificador no pueda ser girado lo suficiente para nivelar la correlación del Fathom v2, regrese ese control a "0". Luego, mueva el interruptor "Level Mode" (Modo de Nivel) del Fathom a "Variable" y con "0" como su punto de referencia (las ganancias del modo de nivel "REF" y la posición "Variable" "0" son idénticas), use el control "Master Level" (Nivel Maestro) para nivelar la correlación del subwoofer con las otras bocinas. TOME NOTA DE ESTE AJUSTE PARA USO FUTURO.
Para mayor información detallada en sus controles de ajuste de nivel de su Fathom v2, por favor consulte las secciones “Level Mode” (Modo de Nivel) y “Master Level” (Nivel Maestro) en la página 16 de este manual.
2) Ajuste de Polaridad y Fase
A menudo es útil contar con una segunda persona que opera estos controles de manera que pueda fácilmente escuchar los cambios desde el asiento principal de audio.
Escuchando material de origen familiar (preferentemente música con buen bajo y medio-bajo), mueva el interruptor “Polarity” (Polaridad) de “0” a “180” y escuche las diferencias. El ajuste correcto sonará más natural con la mejor presión y articulacion del bajo superior. Si ambos suenan iguales, elija “0”.
Una vez que la Polaridad está ajustada, utilice el mismo material musical para escuchar diferentes ajustes de control “Phase” (Fase) y elija el que mejore más la respuesta del medio y superior bajo. Si no puede escuchar la diferencia, ajuste el control a “0.”
3) Experimente con ubicaciones alternativas de subwoofer (si fuera necesario).
Si está satisfecho con el funcionamiento básico de su subwoofer, está listo para continuar con el siguiente paso. Si no, recomendamos que experimente con la posición de su subwoofer hasta que esté satisfecho con su básico funcionamiento. El experimentar con la colocación es CLAVE para un sistema de sonido superior. Moviendo el subwoofer solamente unos pies puede tener un efecto importante en la calidad del bajo. En cada nueva posición, inicie con los controles de polaridad y fase en "0" y repita el proceso de instalación iniciando con el Paso 1.
¡IMPORTANTE! ESCRIBA TODOS LOS AJUSTES LLEVADOS A CABO EN LOS PASOS 1-3 PARA FUTURA REFERENCIA.
IMPORTANTE
¡IMPORTANTE! ASEGURESE DE QUE LA HABITACION ESTE EN SILENCIO DURANTE LA CALIBRACION D.A.R.O.! APAGUE CUALQUIER DISPOSITIVO ELECTRICO CERCA DE LA HABITACION DE AUDIO (LAVADORA DE PLATOS, LAVADORA DE ROPA, ETC.)
ES PARTICULARMENTE IMPORTANTE APAGAR LOS AIRES ACONDICIONADOS O BOMBAS TERMICAS DURANTE LA CALIBRACION. ESTOS SISTEMAS DE AIRE FORZADO CAAV (HVAC) PUEDEN CREAR NIVELES MODERADOS DE RUIDO DE 15 - 20 HZ QUE PUEDEN INTERFERIR CON LA CALIBRACION.
NO HABLE, TOSA O ESTORNUDE DURANTE LA CALIBRACION YA QUE ÉSTO PUEDE AFECTAR LAS MEDIDAS DE CALIBRACION.
4) Aplicando D.A.R.O. (Optimización Digital Automática de Habitación)
Usted está listo ahora para aplicar el poder del sistema D.A.R.O. de Optimización Digital Automática de Habitación de JL Audio. Este sistema medirá la respuesta de frecuencia del subwoofer en su asiento de audio principal y aplicará un ecualizador poderoso de 18 bandas para moderar los modos acústicos de la habitación, resultando con un funcionamiento mas exacto del subwoofer. Si usted está utilizando múltiples Fathom v2 en una configuración maestro/esclavo, usted solamente necesitará dirigir la unidad designada como “Master” (Maestro) para que lleve a cabo la calibración D.A.R.O. para el sistema de subwoofer completo.
a) Coloque el interruptor de "Power" (Energía) en la posición de "ON" (Prendido) y asegúrese de que las luces del Fathom están prendidas mediante el interruptor "Lights" (Luces).
b) Saque el micrófono de calibración de su empaque protector y conecte su cable al dispositivo XLR-mini en el panel de control frontal del Fathom.
NOTA: La calibración D.A.R.O. es posible solamente cuando el micrófono de prueba JL Audio está conectado en el panel frontal del Fathom v2. La opción "Calibrar" es deshabilitada cuando no hay algún micrófono conectado para prevenir pérdida accidental de los ajustes.
c) Conecte el micrófono al otro extremo del cable mic y temporalmente coloque el micrófono en el asiento de audio principal. Si usted tiene una base/soporte para el micrófono, puede colocarlo a la altura de su cabeza y ponerlo en el asiento de audio principal.
d) En el panel de control del Fathom v2, presione el botón “Calibrate” (Calibración). La luz verde que se encuentra en el botón “Calibrate” empezará a parpadear lentamente, indicando que la calibración iniciará en 5 segundos.
e) Inmediatamente (antes que pasen los 5 segundos) regrese a su asiento principal y sostenga el micrófono de calibración a la altura de su cabeza cuando está sentado en este asiento.
f) Una secuencia de ruido de calibración se escuchará saliendo de su Fathom v2. Esta secuencia dura aproximadamente tres (3) minutos. Durante este proceso, el sistema D.A.R.O. está midiendo la respuesta de frecuencia en su asiento, y solucionando come corregir esta de manera eficiente y exacta. El sistema D.A.R.O. también compensa cualquier diferencia en el nivel promedio de salida, para que el resultado después de calibración se perciba al mismo nivel que el nivel antes de calibración. Cuando el Fathom v2 termina con el proceso de calibración, la luz en el botón “calibrate” se prende de modo constante, indicando una calibración exitosa.
NOTA: Si usted ya ha llevado a cabo alguna vez la D.A.R.O., la luz “Calibrate” (Calibración) estará ya encendida. Cada vez que la calibración D.A.R.O. es llevada a cabo, los ajustes previos son borrados y los nuevos ajustes son almacenados.
5) Ajuste de "e.l.f. Trim" (Ajuste de Frecuencias Infrasónicas)
Utilice el control “e.l.f. trim” para ajustar la gama de reproducción mas baja de del Fathom v2. Este control permite -12 dB de corte o +3 dB de incremento, centrado a 25 Hz, y es particularmente útil cuando se utiliza un Fathom v2 (o dos) en un teatro en casa pequeño a mediano. Ya que los espacios cerrados más pequeños ayudan a incrementar el nivel de las frecuencias más bajas, los teatros más pequeños pueden sufrir de una salida de bajos ultra-bajos abrumante. Esto puede crear un carácter denso o exageradp en la región infrasónica. Girando el botón “e.l.f. trim” hacia la izquierda corta el nivel del extremo mínimo del bajo y reduce esta condición. Siéntase libre de experimentar y escuchar una variedad de material hasta que encuentre la mejor correlación para su habitación y sus gustos.
Su Fathom está ahora optimizado para un funcionamiento máximo de bajo en su asiento de audio. ¡Felicitaciones!
¡IMPORTANTE! SI USTED MUEVE SU FATHOM v2 O SU ASIENTO DE AUDIO EN EL FUTURO, NECESITARA REALIZAR LA D.A.R.O. NUEVAMENTE. CUALQUIER CALIBRACION PARTICULAR ES UNICA A LA POSICION DEL SUBWOOFER Y A LA COMBINACION DE LA POSICION DEL ASIENTO DE AUDIO. SIMPLEMENTE SIGA LOS PASOS ANTERIORES PARA CREAR UNA NUEVA CURVA DE CALIBRACION.
IMPORTANTE
PREGUNTAS FRECUENTES:
¿Puedo colocar objetos sobre my subwoofer?
No recomendamos colocar algún artículo sobre el gabinete del subwoofer ya que pueden vibrar y causar ruido indeseable y posible daño al acabado. Bajo ninguna circunstancia se debe colocar algún objeto que contenga líquido en el gabinete del Fathom v2.
¿Está el Fathom v2 magnéticamente protegido?
Los subwoofers Fathom v2 no están magnéticamente protegidos. Para evitar distorsión magnética con televisores de tubo, coloque el Fathom por lo menos a 3-4 pies (1 - 1.5m) de su pantalla. Si usted observa alguna decoloración en la imagen, trate de mover el subwoofer lo bastante lejos hasta que estos artefactos desaparezcan.
¿Será mi factura de electricidad alta si dejo el Fathom v2 en modo "Auto"?
Cuando está en modo “Auto” el amplificador Fathom v2 es solamente energizado cuando una señal importante es detectada en las entradas. Cuando la energía baja, solamente los circuitos “domésticos” permanecen encendidos, lo cual utiliza cantidades insignificantes de energía de la pared (menos de 5 watts).
¿Debo desconectar my subwoofer durante una tormenta o ausencia larga?
SI. Usted debe desconectar su Fathom v2 durante (o antes) las tormentas. Esto prevendrá de cualquier posible daño por variaciones de voltaje debido al alumbrado. En estas condiciones, es buena idea desconectar todos los componentes de su audio / video. Si usted va a estar fuera de casa durante varios días, es también una buena idea desconectar los componentes de su teatro en casa para prevenir daños relativos a tormentas inesperadas o condiciones de la línea de energía.
LIMPIANDO SU FATHOM v2
Limpie el polvo del gabinete de su subwoofer Fathom v2 utilizando un trapo de microfibra suave y limpio o un plumero. Los trapos de microfibra están comúnmente disponibles donde se venden accesorios para automóvil.
Las manchas ligeras pueden generalmente ser limpiadas con un trapo limpio de microfibra. Para manchas más difíciles, pula y proteja el acabado utilizando una cera automotriz de alta calidad y un trapo de microfibra, ambos disponibles donde venden accesorios automotrices. Recomendamos Meguiar's" "NXT Tech Wax" y trapos marca Meguiar's* de Microfibra.
Nunca utilice un pulidor que contenga solventes o abrasivos fuertes, ya que estos pueden dañar permanentemente el acabado. Nunca utilice pulidor para muebles o cualquier otro producto base aceite en su Fathom v2. Nunca utilice solventes o agentes de limpieza agresivos en su Fathom. Cuando tenga duda, pruebe el producto de limpieza en la parte e abajo del gabinete y déjela durante varios días antes de equivocarse al utilizarlos en partes visibles del gabinete.
SOLUCION DE PROBLEMAS
No hay sonido en el subwoofer.
- Verifique que el Fathom v2 esté conectado, prendido ("ON") y que las luces del panel frontal estén en "ON". Si el Fathom v2 no enciende, verifique el interruptor automático que alimenta su salida. En modelos de 220-240V, verifique que el interruptor de corriente maestro en el panel trasero esté encendido.
- Pruebe el subwoofer utilizando el botón DEMO en el panel frontal - si emite tonos de demostración, el circuito interno del subwoofer está bien y un problema de entrada es probable. Verifique las conexiones del cable de entrada en el Fathom v2 y en el receptor/amplificador/procesador.
- Verifique que los ajustes del subwoofer receptor no hayan cambiado.
- Si sus otras bocinas se escuchan, pero el Fathom v2 no, trate de cambiar el cable que conecta el Fathom v2 al sistema.
- Si el problema persiste, llame a su distribuidor o al Soporte Técnico de JL Audio para asistencia.
El nivel del bajo ha cambiado.
- Asegúrese de que sus ajustes en el Fathom v2 y en su receptor/ preamplificador/ procesador no hayan cambiado.
- Si usted está utilizando el control "Master Level" (Nivel Maestro) del Fathom v2 para ajustar el nivel del subwoofer, confirme que el interruptor del "Level Mode" (Modo de Nivel) esté ajustado en "Variable".
- Verifique la posición del botón ELF Trim.
Zumbidos u otros ruidos inusuales en su Fathom v2.
- Ver el tema Modo de Entrada en la página 20 de este manual, especialmente si cualquiera de los componentes de audio, cables, etc., han sido cambiados recientemente.
- Apague el Fathom v2, desconecte todos los cables de señal de entrada y salida, y vuelva a prender el Fathom v2. Si el ruido desaparece, está siendo causado por otro equipo en su sistema.
El Bajo suena “congestionado” o “demasiado pesado”.
- Trate de disminuir el nivel de 25 Hertz utilizando el control “e.l.f. trim” (Ajuste de Frecuencias Infrasónicas). El bajo ‘congestionado’ puede algunas veces ser causado por demasiada salida de baja frecuencia en una habitación de moderado tamaño.
- Disminuya el nivel total del subwoofer.
- Verifique los ajustes del subwoofer del receptor.
- Trate una diferente ubicación del subwoofer o el asiento de audio principal. El cambiar uno u otro puede tener un ENORME efecto en cómo suena su sistema. Vea el tema colocación en las páginas 9-10 de este manual.
Su Fathom v2 es claramente audible afuera de su casa.
- Vuelva a revisar el ajuste de "Master Level" (Nivel Maestro) en su Fathom v2 o su receptor/ preamplificador / procesador de su teatro en casa.
- Pregunte a su distribuidor JL Audio acerca de estrategias para aislar el ruido.
- Coloque el Fathom v2 lejos de las ventanas.
Vecinos enojados tocando su puerta.
- Invítelos a pasar y ofrézcales una bebida.
El portafusibles principal del Fathom v2 se encuentra en el panel posterior. Si usted a confirmado que el tomacorriente CA en su pared tiene electricidad, y el Fathom v2 no se prende con el boton de encendido "Power", puede inspeccionar el fusible de la manera siguiente.
Extracción el fusible - Primero, desconecte el cable de alimentación de el Fathom v2. Usando un destornillador plano, gire el tapón del portafusibles en dirección contra-reloj hasta que se desenganche. Saque el fusible para inspeccionarlo, y si es necesario, reemplazarlo. Consulte la tabla en esta página para obtener el tipo y valor de fusible correcto para su Fathom v2.
Reinstalación del fusible - Note que el portafusibles está diseñado para aceptar el fusible con el tapón en solo una posición de entrada. Una vez que está alineado, gire el tapón con un destornillador plano hasta que se asiente en el portafusibles. Reconecte el cable de alimentación.
Si el fusible de reemplazo vuela inmediatamente, esto indica que existe un problema que requiere servicio profesional. Por favor contacte a su distribuidor autorizado de JL Audio.
Fusibles, Modelos de 120V Solamente
| Modelo Fathom v2 Tipo de Fusible Valor de Fusible | |
| f110v2 (120V) 0.25 x 1.25-pulg, fusión rápida 7A, 250V | |
| f112v2 (120V) 0.25 x 1.25-pulg, fusión rápida 8A, 250V | |
| f113v2 (120V) 0.25 x 1.25-pulg, fusión rápida 12A, 250V | |
| f212v2 (120V) 0.25 x 1.25-pulg, fusión rápida 15A, 250V |
Fusibles, Modelos de 240V Solamente
| Modelo Fathom v2 Tipo de Fusible Valor de Fusible | ||
| f110v2 (240V) 5mm x 20mm, fusión rápida 6.3A, 250V | ||
| f112v2 (240V) | 5mm x 20mm, fusión rápida | 6.3A, 250V |
| f113v2 (240V) | 5mm x 20mm, fusión rápida | 8A, 250V |
| f212v2 (240V) | 5mm x 20mm, fusión rápida | 10A, 250V |
FATHOM® v2
| Especificaciones | f110v2 | f112v2 | f113v2 | f212v2 |
| Tipo de Cajón: Sellado Sellado Sellado Sellado | ||||
| Altavoz: | único de 10 pulgadas (diámetro nominal) | único de 12 pulgadas (diámetro nominal) | único de 13 pulgadas (diámetro nominal) | doble de 12 pulgadas (diámetro nominal) |
| Respuesta de Frecuencia (anecolco): | 27 - 111 Hz (±1,5dB) -3 dB at 25 l z / 120 l z -10 dB at 19 Hz / 155 Hz | 21-119 Hz (+1,5dB) -3 dB at 19 l z / 150 l z -10 dB at 17 Hz / 167 Hz | 20-86 Hz (-1,5dB) -3 dB at 18 l z / 127 l z -10 dB at 16 Hz / 154 Hz | 20 - 97 Hz (+/- 1,5 dB) -3 dB at 19/110 l z -10 dB at 15 / 157 Hz |
| Área Efectiva de pistón | 60 pulg. cuadradas (0,038/ m cuadrados) | 84 pulg. cuadradas (0,0542 m2) | 107,35 pulg. cuadradas (0,0693 m2) | 168 pulg. cuadradas (0,1084 m2) |
| Desplazamiento Efectivo: | 160 pulg. cúbicas (2,6 litros) | 287 pulg. cúbicas (4,7 litros) | 386 pulg. cúbicas (6,3 litros) | 574 pulg. cúbicas (9,4 litros) |
| Potencia de Amplificador: | 1100 vatios RMS a corto-plazo | 1800 vatios RMS a corto-plazo | 3000 vatios RMS a corto-plazo | 3600 vatios RMS a corto-plazo |
| (A) altura x (AN.) x ancho (P) profundidad* | 15,64 x 12,92 x 17,27 pulg. 387 x 328 x 439 mm | 18,5 x 15 x 17,625 pulg. 470 x 381 x 448 mm | 19,625 x 16,5 x 19,25 pulg. 496 x 419 x 489 mm | 31,26 x 14,92 x 20,39 pulg. 812 x 379 x 518 mm |
| Peso Neto: | 69 lbs 31 kg | 117 lbs 53 kg | 133 lbs 60 kg | 224 lbs 102 kg |
| Acabado del Gabinete: | Negro Alto Brillo | Negro Alto Brillo | Negro Alto Brillo | Negro Alto Brillo |
* Las Dimensiones de la altura incluyen a las patas.
CARACTERISTICAS
Entradas no Balanceadas:
Estéreo o Mono (dos dispositivos RCA)
Entradas Balanceadas:
Estéreo o Mono (dos dispositivos XLR hembras)
Salida a Esclavo:
Balanceado (un dispositivo XLR macho)
Modos de Entrada:
Maestro o Esclavo
Modos de Nivel:
Referencia (incremento fijado) o Variable de moderado/mudo completo a +15dB sobre el incremento de referencia
Modos de Energía:
Off, On o Sensor Automático de Señal.
Modos de Luz:
Off, On o Dim
Modo de Filtro de Paso Bajo:
Off, 12 dB por octavo o 24 dB por octavo.
Frecuencia de Corte Filtro de Paso Bajo:
Variable de 30 Hz - 130 Hz
Polaridad:
0 ó 180 grados
Fase:
Variable de 0 - 270 grados
E.L.F. Trim:
Variable de -12 dB a +3 dB a 28 Hz
Optimización Automática de la Habitación (D.A.R.O.):
Con micrófono de calibración grado- laboratorio incluido.
GARANTIA LIMITADA / INFORMACION DE SERVICIO (USA)
Garantías Internacionales:
Los productos comprados fuera de los Estados Unidos de América son cubiertos solamente por el distribuidor del país y no directamente por JL Audio, Inc.
JL AUDIO garantiza este producto libre de defectos en materiales y mano de obra por un periodo de (3) años a partir de la fecha original de compra.
Daño causado por las siguientes causas no está cubierto en la garantía: accidente, mal uso, abuso, modificación del producto o falla por negligencia de no seguir las instrucciones de instalación, intentos de reparación no autorizada, tergiversadas representaciones por parte del vendedor.
Esta garantía no cubre daños incidentales o consecuenciales y no cubre el costo de remoción o instalación de la (s) unidad (es) o por el envío de las mismas por parte de servicio de JL Audio. El daño cosmético debido a accidente o desgaste normal y roturas no está cubierto en la garantía. . Esta garantía no es transferible y aplica solamente para el comprador original del producto con un distribuidor autorizado JL AUDIO. La garantía es anulada si el número de serie del producto aplicado por la fábrica es removido o dañado. Si por cualquier razón fuera necesario el servicio bajo esta garantía debido a defecto de fabricación o malfunctionamiento, JL AUDIO, a su discreción, reparará o reemplazará del producto defectuoso con un nuevo remanufacturado producto sin ningún cargo.
Cualquier garantía implicada es limitada en duración al periodo de garantía expresado según lo aquí estipulado, iniciando con la fecha original de compra al detalle, y ninguna garantía, ya sea expresadas o implicadas aplicarán para este producto de ahí en adelante. Algunos estados no permiten limitaciones en garantías implicadas, por lo tanto estas exclusiones pueden no aplicar para usted. Esta garantía le da derechos legales específicos, y usted puede también tener otros derechos mismos que pueden variar de estado a estado.
ADVERTENCIA
ADVERTENCIA: ESTE PRODUCTO NO CONTIENE PARTES SERVIBLES POR EL USUARIO. EL PRODUCTO EN EL QUE SE HAYA INTENTADO DESENSAMBLE, REPARACIÓN O MODIFICACIÓN POR PERSONAS NO AUTORIZADAS, NO SERÁ CUBIERTO POR LA GARANTÍA.
Si usted necesita servicio en su producto JL AUDIO:
Toda garantía deberá ser enviada a JL AUDIO flete prepagado, a través de un distribuidor JL AUDIO autorizado y debe ser acompañada por la prueba de compra (una copia del recibo original de venta). El regreso directo de los consumidores o de distribuidores no autorizados será rechazado a menos que sea específicamente autorizado por JL AUDIO con un número válido de autorización de devolución. La expiración de la garantía en productos devueltos sin la prueba de compra será determinada por el código de la fecha de fabricación. La cobertura puede ser invalidada si esta fecha es previa a la fecha de compra. Regrese solamente los componentes defectuosos. Los artículos no defectuosos recibidos, serán devueltos flete por cobrar. El cliente es responsable de los cargos de embarque y seguro al enviar el a JL AUDIO. El daño por flete por devolución, no está cubierto por la garantía. Siempre incluya la prueba recompra (recibo de venta).
Para Información de Servicio en los Estados Unidos (U.S.A.),
por favor llame al Servicio a Clientes de JL Audio:
(954) 443-1100 durante horas normales de oficina (Hora del Este)
- INSTRUCCIONES IMPORTANTES DE SEGURIDAD
- PRECAUCION
- DECLARACION DE CUMPLIMIENTO FCC
- INDICE
- INTRODUCCION
- LA TECNOLOGÍA JL AUDIO INCLUYO EN LOS SUBWOOFERS FATHOM v2:
- Sistema de Motor DMA-Optimizado
- Circuito de Retroalimentación de Atenuación Alta. (Patente U.S.A.
- 6, 441,685). Este diseño de control propietario, discreto, permite a nuestros amplificadores de alternación mantener un factor de atenuación excelente para mejor desempeño y fidelidad.
- VISTA GENERAL DEL PRODUCTO
- COLOCANDO SU FATHOM v2 EN SU HABITACION DE AUDICION:
- Recomendamos que usted comience colocando su Fathom v2 en el frente de la habitación, cerca del frente izquierdo o bocina derecha.
- CONSIDERACIONES ESPECIALES PARA INSTALACION DENTRO DE UN MUEBLE.
- Utilizando 2 Fathom v2
- Opciones Recomendadas para la Colocación de 2 Subwoofer Fathom v2:
- Opciones Recomendadas para la Colocación de 3 Subwoofers Fathom v2
- Opciones Recomendadas para la Colocación de 4 Subwoofers Fathom v2
- DESEMPACANDO SU FATHOM v2
- Instrucciones detalladas para desempacar el subwoofer:
- Panel de Control Frontal
- Controles Posteriores y Conectores (Modelos f112v2, f113v2 y f212v2)
- Controles Posteriores y Conectores - Solamente Modelo f110v2
- CONTROLES DE PANEL FRONTAL EN DETALLE
- Interruptor de "Power" (Energía)
- El interruptor de "Power" (Energía) tiene tres posiciones:
- (Optimización Digital Automática de la Habitación)
- Entrada de "Calibration Mic." (Micrófono de Calibración)
- Botón de "Demo" (Demostración)
- Botón de "Defeat" (Anulación de D.A.R.O.)
- Botón "Calibrate" (Calibración)
- Indicadores de "Input Mode" (Modo de Entrada)
- Interruptor de "Level Mode" (Modo de Nivelación)
- Control de "Master Level" (Nivel Maestro)
- Interruptor de "Lights" (Luces)
- Interruptor "LP Filter" (Filtro de Paso Bajo)
- Control "LP Freq." (Frecuencia de Paso Bajo)
- Control "E.L.F. Trim" (Ajuste de Frecuencias Infrasónicas)
- Interruptor de "Polarity" (Polaridad)
- CONECTANDO SU FATHOM v2
- Entradas Balanceadas
- Entradas No Balanceadas
- Notas Técnicas:
- Conexión tipo RCA:
- Interruptores "Input Mode" (Modo de Entrada):
- Interruptor "Grounded / Isolated" (A Tierra / Aislado)
- Interruptor "Master / Slave" (Maestro/Esclavo)
- Conector "Output to Slave" (Salida a Esclavo)
- El conector "Output to Slave" (Salida a Esclavo) está diseñado para ser utilizado de la manera siguiente:
- Conector CA Estilo IEC - Modelo 240V y 120V
- CONEXION DEL SISTEMA DIAGRAMA 1: Un Fathom v2 para un Receptor de Teatro en Casa o Procesador / Preamplificador de Teatro en Casa.
- CONEXION DEL SISTEMA DIAGRAMA 2: Múltiples Fathom v2 para Receptor de Teatro en Casa o Procesador/Preampl. de Teatro en Casa
- CONEXION DEL SISTEMA DIAGRAMA 3: Un Fathom v2 en Mono a un Sistema de Audio de dos canales (Estéreo).
- CONEXION DEL SISTEMA DIAGRAMA 4: Dos Fathom v2 en Estéreo a Sistema de Audio de Dos Canales.
- PROCEDIMIENTOS RECOMENDADOS DE INSTALACION:
- PREPARACION PARA EL PROCESO DE INSTALACION:
- En su Receptor o Procesador/Preamplificador de su Teatro en Casa:
- Tamaño de Bocina
- Distancia de la Bocina
- Nivel del Subwoofer
- Controles Tono / Ecualizadores
- En su Crossover Activo o Procesador para "Bass Management" (Control de Bajo):
- En el Panel Frontal del Fathom v2:
- PROCEDIMIENTOS RECOMENDADOS DE INSTALACION
- Instalación de su Sistema Subwoofer:
- 1) Ajuste de Nivel
- 2) Ajuste de Polaridad y Fase
- 3) Experimente con ubicaciones alternativas de subwoofer (si fuera necesario).
- 4) Aplicando D.A.R.O. (Optimización Digital Automática de Habitación)
- 5) Ajuste de "e.l.f. Trim" (Ajuste de Frecuencias Infrasónicas)
- PREGUNTAS FRECUENTES:
- ¿Puedo colocar objetos sobre my subwoofer?
- ¿Está el Fathom v2 magnéticamente protegido?
- ¿Será mi factura de electricidad alta si dejo el Fathom v2 en modo "Auto"?
- ¿Debo desconectar my subwoofer durante una tormenta o ausencia larga?
- LIMPIANDO SU FATHOM v2
- SOLUCION DE PROBLEMAS
- No hay sonido en el subwoofer.
- El nivel del bajo ha cambiado.
- Zumbidos u otros ruidos inusuales en su Fathom v2.
- El Bajo suena “congestionado” o “demasiado pesado”.
- Su Fathom v2 es claramente audible afuera de su casa.
- Vecinos enojados tocando su puerta.
- CARACTERISTICAS
- GARANTIA LIMITADA / INFORMACION DE SERVICIO (USA)
- Garantías Internacionales:
- Si usted necesita servicio en su producto JL AUDIO:
Marca : JL Audio
Modelo : Fathom V2
Categoría : Subwoofer
