MANUALE UTENTE Fathom IWSv2-SYS-113 JL Audio

Manuale del proprietario

ISTRUZIONI IMPORTANTI PER LA SICUREZZA

ATTENZIONE: PER RIDURRE IL RISCHIO D'INCENDIO O SCOSSA ELETTRICA, NON ESPORRE QUESTO PRODOTTO ALLA PIOGGIA O ALL'UMIDITÀ.

AVVERTENZA

RISCHIO DI SCOSSA ELETTRICA NON APRIRE

AVVERTENZA: PER RIDURRE IL RISCHIO DI SCOSSA ELETTRICA, NON RIMUOVERE LA COPERTURA. ALL'INTERNO NON VI SONO PARTI RIPARABILI DALL'UTENTE. PER UN INTERVENTO IN ASSISTENZA, RIVOLGERSI AL PERSONALE QUALIFICATO.

1. Leggere le istruzioni — Tutte le istruzioni relative alla sicurezza e al funzionamento devono essere lette prima di mettere in funzione il subwoofer.
2. Conservare le istruzioni — Le istruzioni relative alla sicurezza e al funzionamento devono essere conservate per la consultazione futura.
3. Rispettare le avvertenze — Tutte le avvertenze sul subwoofer e nelle istruzioni operative devono essere rispettate.
4. Attenersi alle istruzioni — Tutte le istruzioni relative al funzionamento e all'uso devono essere rispettate.
5. Acqua e umidità — Il subwoofer NON deve essere usato in prossimità dell'acqua, ad es. vicino a una vasca da bagno, un lavandino, un lavabo, una vaschetta per lavanderia, in un seminterrato umido, accanto a una piscina, ecc.
6. Ventilazione — L'amplificatore subwoofer deve essere posizionato di modo che la sua sede non interferisca con la sua ventilazione appropriata. Ad esempio, l'amplificatore subwoofer non deve essere collocato su un letto, un divano, un tappeto o superficie simile che possa ostruire il flusso di aria sulle alette del dissipatore di calore. Se l'amplificatore subwoofer è collocato in un'installazione "a incasso", accertarsi che il flusso di aria al dissipatore di calore non sia ostacolato. Non coprire il dissipatore di calore dell'amplificatore con tovaglie, tende, ecc.
7. Calore e fiamme — Il subwoofer e l'amplificatore devono essere posizionati lontano da sorgenti di calore come caloriferi, diffusori di aria calda, stufe, camini o altri dispositivi che generano calore. Non posizionare candele su o in prossimità del subwoofer o dell'amplificatore.
8. Sorgenti di alimentazione — Il subwoofer deve essere collegato esclusivamente a un'alimentazione del tipo descritto nelle istruzioni operative o come contrassegnato sul prodotto.
9. Protezione del cavo di alimentazione — I cavi di alimentazione devono essere istradati di modo che non sia possibile camminarci sopra o schiacciarli con oggetti collocati su di loro, prestando particolare attenzione ai connettori, alle prese e al punto in cui escono dal subwoofer.
10. Pulizia — Il subwoofer e l'amplificatore devono essere puliti soltanto come consigliato nelle istruzioni operative.
11. Periodi di mancato utilizzo — Il cavo di alimentazione dell'amplificatore subwoofer deve essere scollegato dalla presa quando il subwoofer è inutilizzato per lunghi periodi.

Il simbolo del fulmine con punta a freccia all'interno di un triangolo equilatero è destinato ad avvertire l'utente della presenza di una "tensione pericolosa" non isolata nella cassa del prodotto che potrebbe essere di una magnitudo sufficiente da costituire un rischio di scossa elettrica per le persone.

Il punto esclamativo in un triangolo equilatero è destinato ad avvertire l'utente della presenza di istruzioni relative all'uso e alla manutenzione nella documentazione che accompagna il prodotto.

1. Fulmini e picchi di corrente — Consigliamo di scollegare l'amplificatore subwoofer dalla presa elettrica durante tempeste elettriche e/o interruzioni ricorrenti di alimentazione, al fine di prevenire danni dovuti ai picchi di corrente.

2. Ingresso di oggetti o liquidi — È necessario prestare attenzione di modo che eventuali oggetti non cadano all'interno e i liquidi non siano versati sulla cassa del subwoofer. Non esporre il subwoofer a liquidi gocciolanti né rispettivi schizzi. Non collocare oggetti riempiti di liquidi su o in prossimità del subwoofer o dell'amplificatore. Esempio: vasi di fiori, bevande, lampade alimentate a liquidi, ecc.

3. Danni che richiedono un intervento in assistenza — Il subwoofer deve essere sottoposto a manutenzione dal personale qualificato di assistenza quando:

a. il cavo di alimentazione o la spina ha subito danni
b. degli oggetti sono caduti o del liquido è stato versato nel subwoofer
c. il subwoofer è stato esposto alla pioggia
d. il subwoofer non sembra funzionare normalmente oppure presenta variazioni evidenti sul piano delle prestazioni
e. il subwoofer è caduto oppure la cassa è stata danneggiata
f. il cono e/o la sospensione del driver del subwoofer ha subito danni fisici

1. Manutenzione — L'utente non deve tentare di riparare il subwoofer andando oltre le indicazioni descritte nelle istruzioni operative. Tutti gli altri interventi di manutenzione devono essere rinviati al personale di assistenza.
2. Sovraccarico — Non sovraccaricare le prese a parete, le prolunghe oppure le prese multiple in quanto tutto questo può comportare il rischio d'incendio o di scossa elettrica.
3. Messa a terra — Questo subwoofer è fornito con un cavo di alimentazione collegato a terra provvisto di tre pin. È necessario prendere delle precauzioni di modo che il pin di messa a terra del subwoofer non sia compromesso. La compromissione del pin di messa a terra sul cavo di alimentazione del subwoofer può aumentare il rischio di scossa elettrica e potrebbe comportare danni permanenti all'impianto elettronico del subwoofer.

QUESTO SUBWOOFER È IN GRADO DI PRODURRE LIVELLI DI PRESSIONE SONORA MOLTO ALTI. SI PREGA DI FARNE USO IN MISURA LIMITATA AL FINE DI PROTEGGERE IL PROPRIO UDITO DA DANNI PERMANENTI.

ATTENZIONE

DICHIARAZIONE DI CONFORMITÀ FCC

NOTA: La presente apparecchiatura è stata collaudata e ritenuta conforme ai limiti del documento Part 15 delle Disposizioni FCC. Questi limiti sono stati studiati per fornire una protezione ragionevole contro le interferenze nocive in un'installazione di tipo residenziale. Quest'apparecchiatura genera, utilizza e può irradiare energia a radiofrequenza e, se non installata in osservanza delle istruzioni, potrebbe provocare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che le interferenze non si verifichino in una particolare installazione. Se la presente apparecchiatura dovesse causare interferenze nocive alla ricezione di radio o televisione, che possono essere determinate dall'accensione e dallo spegnimento dell'apparecchiatura, s'incoraggia l'utente a cercare di correggere le interferenze intraprendendo uno o più provvedimenti indicati di seguito:

• Orientare nuovamente oppure cambiare la posizione dell'antenna ricevente.
• Aumentare lo spazio divisorio tra l'apparecchiatura e il ricevitore.
• Collegare l'apparecchiatura a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
• Rivolgersi al rivenditore oppure a un tecnico esperto in materia di radio/TV per richiedere assistenza.

INDICE DEI CONTENUTI

Istruzioni importanti per la sicurezza: 2-3

Introduzione: 4

Panoramica del prodotto/Contenuto della confezione: 5

Collocazione del Fathom IWSv2 nella propria stanza di ascolto:....6-10

Layout del pannello di controllo anteriore: 11

Layout del pannello dei collegamenti e dei comandi posteriori:.... 11

Comandi del pannello anteriore in dettaglio:....12-16

Collegamento del Fathom IWSv2:....17-22

Diagrammi di collegamento dell'impianto: 23-26

Procedure consigliate della configurazione:....27-31

Domande frequenti: 32

Risoluzione dei problemi: 33

Garanzia limitata / Informazioni sull'assistenza: 35

Specifiche: 36

INTRODUZIONE

Ci congratuliamo per il vostro acquisto di un impianto subwoofer alimentato JL Audio Fathom v2. Questo prodotto è stato realizzato con maestria per offrire prestazioni eccezionali nel vostro impianto home theater o audio per molti anni a venire.

Nelle vesti di azienda, riversiamo le nostre energie nella ricerca per tecnologie di altoparlanti e amplificatori ad alte prestazioni. I design dei driver per subwoofer a escursione lunga JL Audio sono ampiamente considerati standard di riferimento di una risposta lineare e uscita potente. Abbiamo anche incentrato i nostri sforzi nella creazione di potenti tecnologie di amplificazione e trasformazione del segnale, puntando appositamente all'erogazione di prestazioni eccezionali a basse frequenze. Il Fathom v2 riunisce questi aspetti essenziali in una cassa compatta, realizzata con maestria ed eleganza, per offrire un'esperienza di ascolto senza precedenti.

Vi ringraziamo per aver acquistato questo prodotto e v'invitiamo a leggere attentamente il presente manuale, al fine di raggiungere il livello più elevato di prestazioni con il vostro impianto subwoofer Fathom IWSv2. Buon divertimento.

Sistema del motore ottimizzato DMA Con DMA s'intende l'innovativo sistema di analisi dinamica del motore (Dynamic Motor Analysis) JL Audio, volto a migliorare la risposta dinamica del motore. In seguito all'ottimizzazione del DMA, i motori dell'altoparlante restano lineari in atto lungo una gamma estrema di escursioni e mantengono anche un campo magnetico fisso a elevata stabilità in un ampio intervallo di potenza. Questo contribuisce alla notevole riduzione delle distorsioni e alla riproduzione fedele dei transienti o, detto in termini semplici, bassi limpidi, puliti e articolati.

Sospensione tubolare concentrica

La tecnologia di sospensione del driver Fathom IWS consente escursioni lineari in un design del telaio poco profondo.

Metodo di aggancio Floating-Cone™ Questa tecnica di assemblaggio assicura una geometria appropriata del surround nell'altoparlante assemblato per un controllo migliore dell'escursione nonché un allineamento dinamico della bobina mobile più efficace.

Aggancio del centratore rinforzato del plateau

Questa sospensione a elevata integrità allevia la sollecitazione del materiale del centratore a escursioni elevate per un'affidabilità ottimizzata.

Circuito di risposta a elevata attenuazione

Questo design del circuito di controllo, discreto e innovativo consente ai nostri amplificatori switching di Classe D di mantenere un eccellente fattore di attenuazione per una risposta ai transienti e una fedeltà ottimizzate.

PANORAMICA DEL PRODOTTO

I subwoofer JL Audio Fathom IWSv2 riuniscono un driver per subwoofer e pacchetto elettronica/amplificatore JL Audio all'avanguardia della tecnica in una cassa a livello elevato di ottimizzazione per erogare un'esperienza di ascolto eccezionale nel proprio impianto home theater o home audio.

Il driver del subwoofer nell'impianto subwoofer Fathom v2 è in grado di offrire un'eccellente escursione lineare senza distorsioni o difetti udibili. Questo driver di apposita progettazione consente al Fathom v2 di riprodurre potenti eventi a basse frequenze con un impatto eccezionale e precisione sorprendente.

Per ottenere il meglio da questa piattaforma driver a escursione lunga, è necessaria una quantità portentosa di potenza controllata. Il nostro team di ingegneri elettronici ha condotto un'analisi esaustiva del materiale tipico di un programma e delle sue esigenze di dinamicità, al fine di bilanciare l'assorbimento di corrente e la potenza erogata effettiva in relazione alle caratteristiche d'impedenza dell'impianto. In seguito a uno studio attento, ha preso vita una coppia di amplificatori di commutazione, con elevata tecnica di precisione, che si avvalgono di una tecnologia di risposta innovativa. Queste progettazioni avanzate possono emettere tensioni di uscita ininterrotte equivalenti a 1000 Watt (sistema 1) e 2000 Watt (sistema 2) di potenza RMS quando indicizzate all'impedenza nominale dell'altoparlante, consentendoci di trarre pieno vantaggio dall'involucro a escursione completa di ciascun driver.

Anche l'elegante cassa che accoglie gli ingranaggi del Fathom v2 è frutto dell'ingegneria di precisione. Per contenere le pressioni generate dal driver del Fathom, ci avvaliamo di multistrato di betulla baltica, tagliato a CNC, con fissaggi interni e tecniche avanzate di assemblaggio.

La propria stanza di ascolto è l'altro ambiente che influisce sul modo in cui sono emessi i bassi. Tutte le stanze creano una firma sonora specifica che deve essere gestita con efficacia per ottenere prestazioni a bassa frequenza ben bilanciate. Per aiutare in questo processo, il Fathom v2 include un ampio kit di strumenti di elaborazione del segnale, volti a ottimizzare le prestazioni del Fathom v2 nel proprio spazio di ascolto. Queste caratteristiche includono l'esclusivo sistema JL Audio Digital Automatic Room Optimization. Il sistema si avvale di diciotto bande di equalizzazione digitale per domare l'acustica della stanza ed erogare una precisione di bassi sub emozionanti.

Come è possibile notare da questa breve introduzione, in questo subwoofer a parete si celano delle tecnologie notevoli. Il contenuto del presente manuale spiegherà le funzioni e guiderà l'utente nella configurazione e nella sintonizzazione del proprio subwoofer Fathom v2, per aiutare a raggiungere un'eccezionale esperienza di ascolto a basse frequenze.

Se si necessita assistenza, invitiamo l'utente a contattare il proprio rivenditore autorizzato JL Audio per consigli e assistenza di configurazione da parte di un esperto.

CONTENUTO DELLA CONFEZIONE

L'amplificatore Fathom IWSv2 è spedito dalla fabbrica con:

• Manuale del proprietario

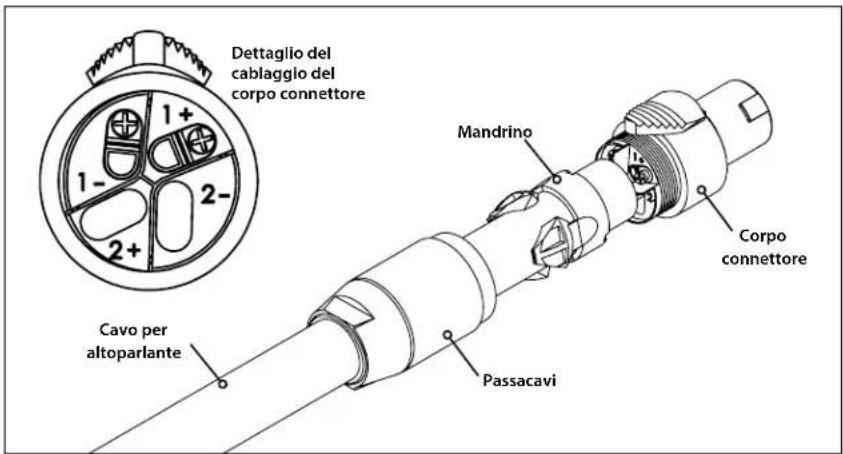

  • (2) Connettori altoparlanti Neutrik speakOn® (NL2FX)
  • (2) Supporti per montaggio su rack (preinstallati)
  • (2) Coperture terminali del pannello anteriore
  • (4) Piedini in gomma (con bulloneria di fissaggio)
  • Cavo di alimentazione IEC (3 pin)
• Microfono di calibrazione JL Audio

IMPORTANTE

IMPORTANTE! È UNA BUONA IDEA LEGGERE IL CAPITOLO SUCCESSIVO PRIMA DI DISIMBALLARE IL FATHOM IWS. SI CONSIGLIA DI DISIMBALLARE IL SUBWOOFER VICINO LA SUA SEDE FINALE.

COLLOCAZIONE DELLE CASSE DEL FATHOM IWSV2 NELLA PROPRIA STANZA DI ASCOLTO:

La propria stanza di ascolto o teatro è parte integrante dell'impianto di riproduzione audio. Le dimensioni fisiche della stanza, dei rispettivi arredi, materiali, porte e finestre, svolgono un ruolo importante nella definizione dell'audio erogato dal proprio impianto.

Quando si colloca una sorgente audio in uno spazio rettangolare chiuso, si creano delle “onde costanti” derivanti dalla relazione tra la lunghezza d’onda dell’audio e le dimensioni della propria stanza. In altre parole, le onde costanti nascono dall’energia del suono che è intrappolata nella stanza mentre rimbalza in avanti e indietro tra le pareti opposte. Le onde costanti nella stanza creano picchi e cali acustici laddove l’audio è più alto o più delicato, esclusivamente in base alla posizione dell’utente nella stanza. Anche l’energia “si accumula” in corrispondenza dei confini della stanza, creando una risposta esagerata dei bassi a certe frequenze. Queste risonanze fondamentali della stanza prendono il nome di “modi” della stanza.

La morale di questa storia sulle modalità è tentare di evitare di collocare i sedili nelle regioni di picco o calo delle onde costanti. Si consiglia vivamente di posizionare i propri sedili di ascolto in aree in cui i picchi e i cali modali sono moderati e non si rafforzano reciprocamente. Le due aree più ovvie da evitare sono quelle in prossimità del centro esatto della stanza e quelle vicine a una delle pareti della stanza.

Proprio come il proprio sedile di ascolto può trovarsi in una regione di picco o calo, lo stesso si applica al subwoofer. Quando collocato in un angolo della stanza, un subwoofer esalta al massimo la struttura modale della stanza, creando l'emissione più forte con il numero minore di cali. Quando il subwoofer è allontanato da un angolo o una parete, i modi della stanza sono eccitati in misura minore, il che altera il suono in corrispondenza del sedile di ascolto.

L'utente deve accertarsi di sperimentare le posizioni di entrambi il sedile di ascolto e il subwoofer per trovare la soluzione migliore. Una sperimentazione attenta contribuisce, generalmente, a un impianto audio superiore. Invitiamo l'utente ad avvalersi dei suggerimenti di configurazione (illustrati alla pagina opposta e nelle seguenti pagine) per i primi passi.

Se non è possibile evitare di collocare il divano contro la parete posteriore o il subwoofer in una posizione meno che ottimale, non è tutto perduto. Il Digital Automatic Room Optimization (D.A.R.O.) del Fathom IWSv2 può ottimizzare sensibilmente queste situazioni non proprio ideali.

Noi consigliamo d'iniziare collocando la cassa del Fathom IWSv2 nella parte anteriore della stanza, in prossimità dell'altoparlante sinistro o destro, ma non direttamente nell'angolo della stanza. Dal momento che le casse IWSv2 sono integrate nelle pareti, non è possibile spostarle in un secondo momento se i bassi caricati nell'angolo si rivelano troppo forti. Si prega di consultare le seguenti illustrazioni per ulteriori idee sulla collocazione.

Consigliamo all'utente di evitare di posizionare il Fathom IWSv2 in prossimità di finestre per prevenire tremolii e la trasmissione del suono al mondo esterno.

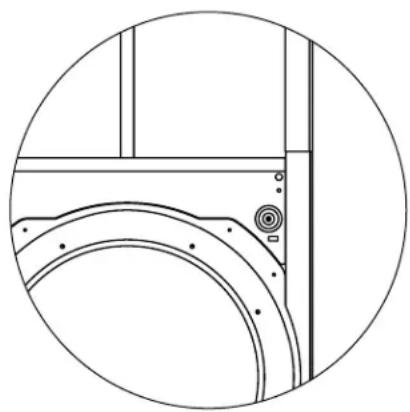

Se si prevede d'installare il proprio amplificatore Fathom IWSv2 all'interno di una teca, si prega di consultare le linee guida a pagina 8.

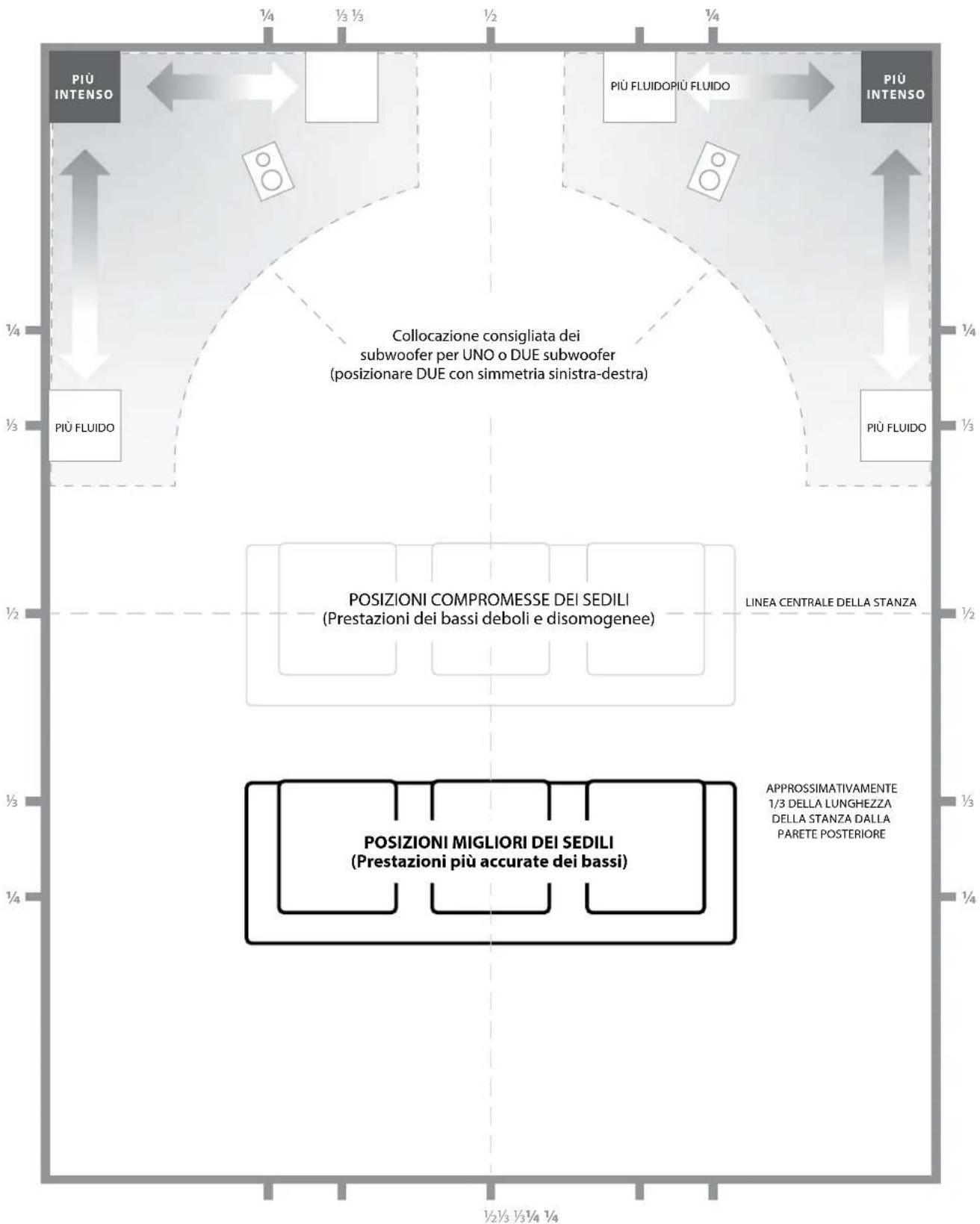

Opzioni consigliate per la collocazione del subwoofer per una cassa Fathom IWSv2

PIÙ INTENSO 1/4 1/3 1/3 1/2 1/4 PIÙ FLUIDO PIÙ FLUIDO PIÙ FLUIDO PIÙ INTENSO 1/4 1/3 1/2 1/3 1/4 Collocazione consigliata dei subwoofer per UNO o DUE subwoofer (posizionare DUE con simmetria sinistra-destra) PIÙ FLUIDO PIÙ FLUIDO POSIZIONI COMPROMESSE DEI SEDILI (Prestazioni dei bassi deboli e disomogenee) LINEA CENTRALE DELLA STANZA APPROSSIMATIVAMENTE 1/3 DELLA LUNGHEZZA DELLA STANZA DALLA PARETE POSTERIORE POSIZIONI MIGLIORI DEI SEDILI (Prestazioni più accurate dei bassi) 1/2 1/3 1/3 1/4 1/4

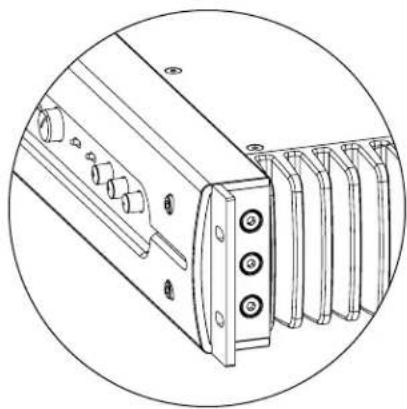

CONSIDERAZIONI SPECIALI SULL'AMPLIFICATORE PER L'INSTALLAZIONE SU RACK O IN TECHE PERSONALIZZATE

Gli amplificatori Fathom IWSv2 sono progettati per l'installazione "a incasso" agevolata. Tutti i comandi usati generalmente sono posizionati sul pannello anteriore. Un amplificatore Fathom IWSv2 può essere facilmente integrato in un rack per apparecchiature o una teca su misura attenendosi a semplici linee guida.

1. Consentire uno spazio aperto adeguato intorno ai dissipatori di calore montati a lato dell'amplificatore Fathom IWSv2 per il raffreddamento idoneo. Inoltre, consentire dello spazio dietro l'amplificatore per il gioco dei connettori.

2. L'amplificatore Fathom IWSv2 è spedito pronto per essere installato in un rack standard per apparecchiature.

3. L'amplificatore Fathom IWSv2 include anche bulloneria da tavolo. Delle speciali coperture terminali del pannello anteriore che sostituiscono i supporti per rack e i piedini in gomma sono inclusi con l'amplificatore IWSv2. Per usare l'amplificatore in un'installazione da tavolo, è sufficiente rimuovere le viti esagonali che agganciano i supporti per rack, quindi installare le coperture. I piedini in gomma si avvitano nei fori filettati alla base della cassa dell'amplificatore.

ATTENZIONE: I piedini di gomma si agganciano impiegando viti M6-1,0 x 10 mm. Se perdute, sostituire soltanto con viti dello stesso tipo e della stessa lunghezza. L'impiego di viti più lunghe danneggerà la scheda del circuito interno.

1. Sebbene l'amplificatore Fathom IWSv2 si surriscaldi solo alla massima potenza, consigliamo di includere delle fessure adeguate per il calore in qualsiasi armadietto in cui è alloggiato l'amplificatore Fathom IWSv2. Una coppia di fessure con diametro di 3 pollici (7,5 cm) vicino la parte inferiore della teca e vicino la parte superiore della teca, consentirà la circolazione dell'aria fresca sui dissipatori di calore dell'amplificatore Fathom IWSv2 tenendolo bene al fresco.

Impiego di due casse Fathom IWSv2

Quando si usano due box Fathom IWSv2, tentarne il posizionamento lungo la parete anteriore in prossimità degli altoparlanti sinistro e destro oppure in corrispondenza dei punti centrali delle pareti opposte, come mostrato sulla destra.

La sperimentazione della collocazione dell'ascoltatore è consigliata per ottenere risultati migliori e i vantaggi sono tangibili.

Rilevamenti ad alta risoluzione e la calibrazione professionale dell'impianto sono consigliati per i migliori risultati possibili e prestazioni ottimali di quest'ultimo.

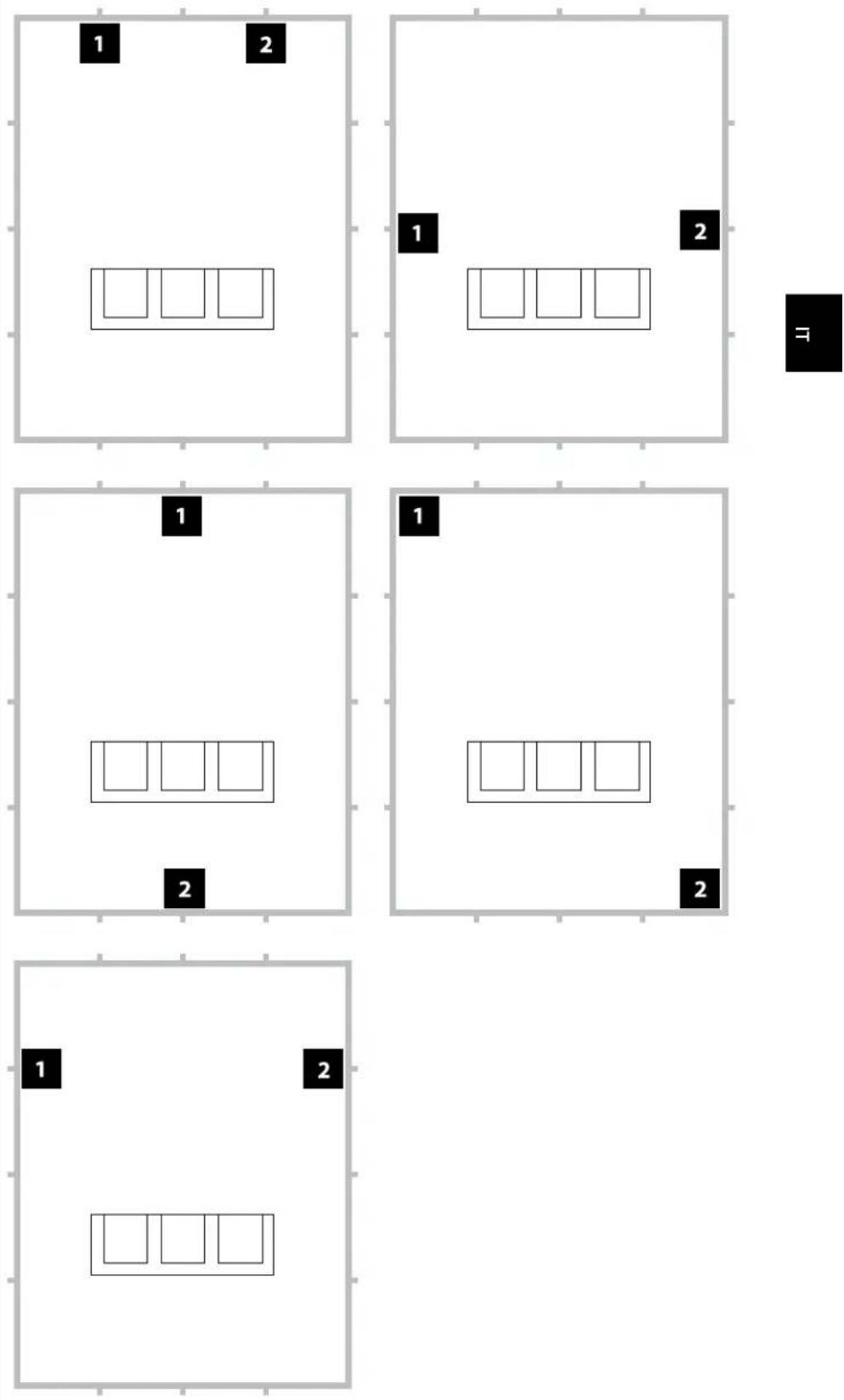

Opzioni consigliate per la collocazione del subwoofer per due Fathom IWSv2

1 2 1 2 1 1 1 2 2 1 2

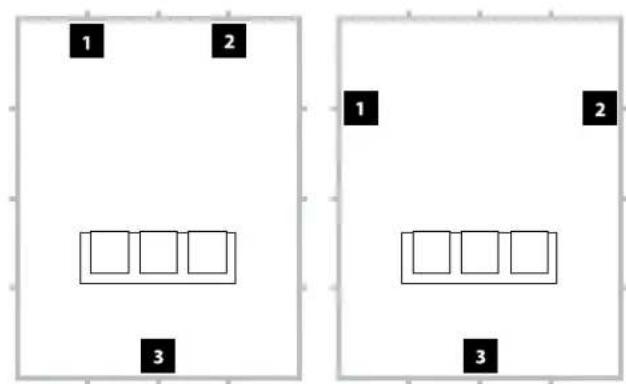

Opzioni consigliate per la collocazione del subwoofer per tre Fathom IWSv2

1 2 3 1 2 3

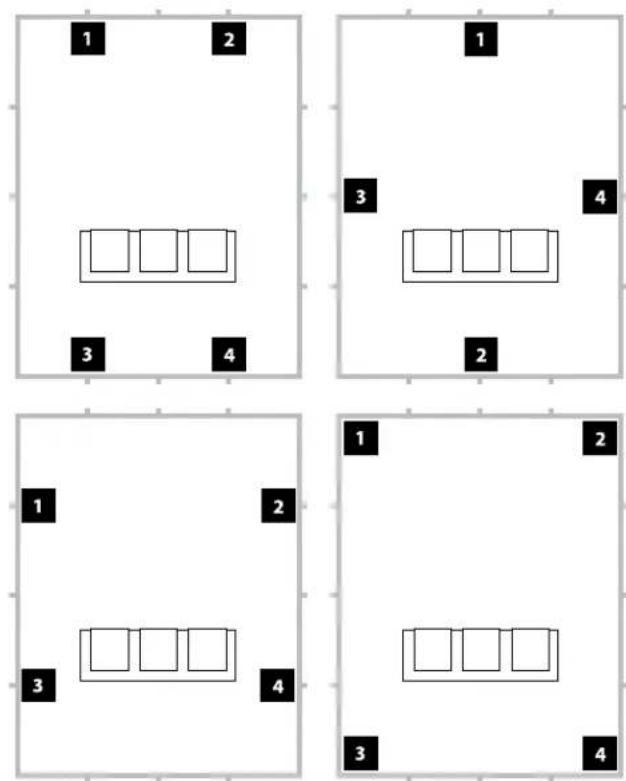

Opzioni consigliate per la collocazione del subwoofer per quattro Fathom IWSv2

1 2 3 4 1 3 4 2 1 2 3 4 1 2 3 4 1 2 3 4

Impiego di tre o quattro casse Fathom IWSv2

Degli studi indicano che la risposta più fluida dei bassi per una grande area di ascolto può essere ottenuta impiegando quattro subwoofer, posizionandone uno al centro di ciascuna delle quattro pareti (sebbene impiegando due o tre subwoofer si possa ottenere pressoché lo stesso risultato).

La sperimentazione del collocamento del subwoofer e dell'ascoltatore è consigliata per ottenere risultati migliori e i vantaggi sono tangibili.

Rilevamenti ad alta risoluzione e la calibrazione professionale dell'impianto sono consigliati per i migliori risultati possibili e prestazioni ottimali di quest'ultimo.

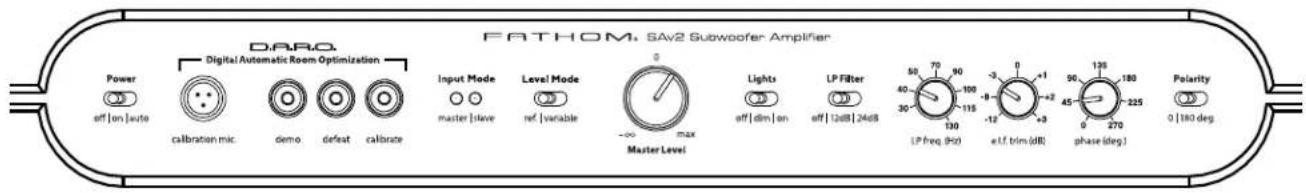

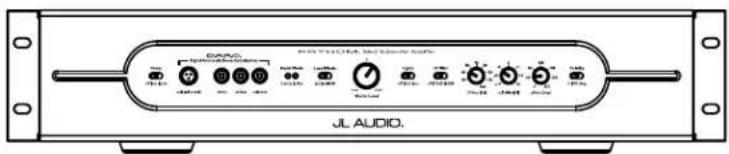

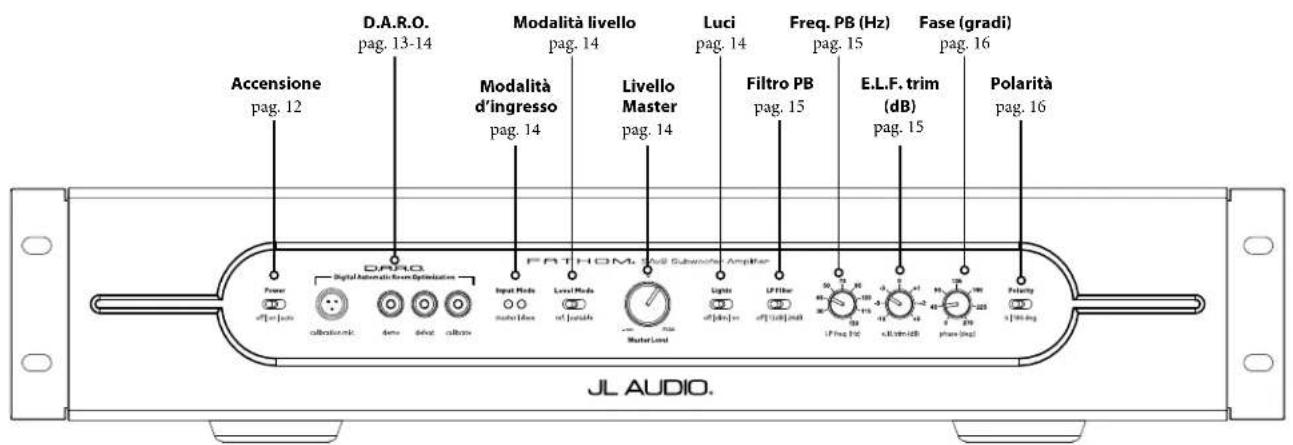

Pannello di controllo anteriore

La figura sottostante mostra il pannello di controllo anteriore del subwoofer Fathom IWSv2.

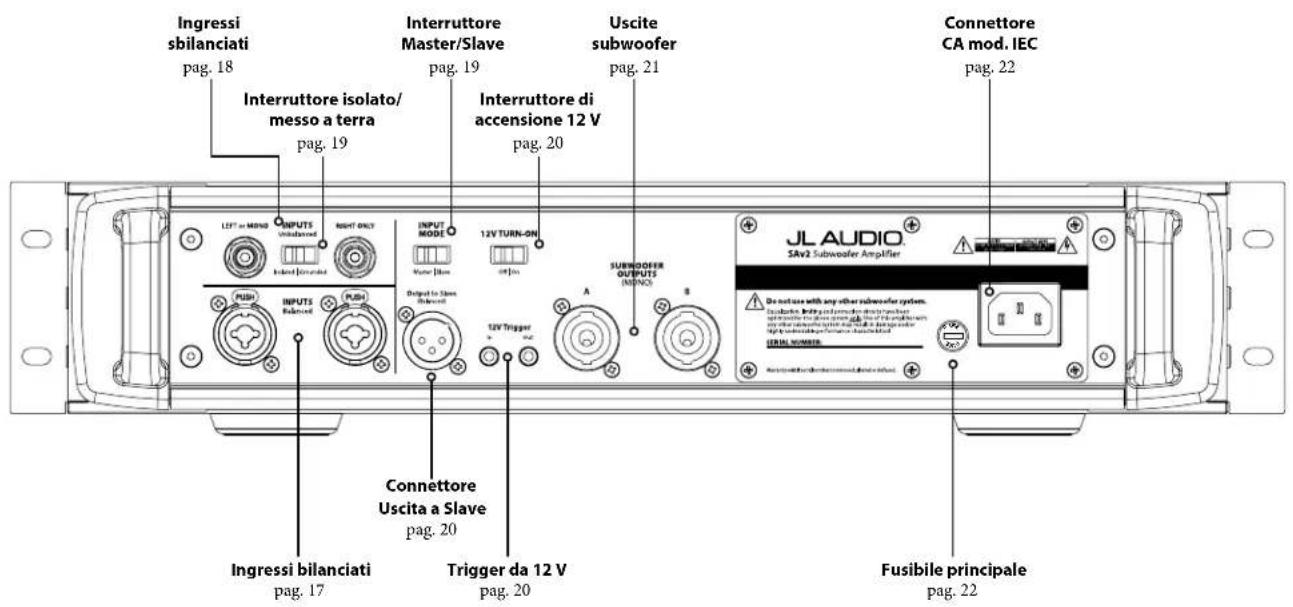

Comandi e collegamenti posteriori

La figura sottostante mostra il pannello di controllo posteriore del subwoofer Fathom IWSv2.

Ingressi sbilanciati pag. 18 Interruttore isolato/ messo a terra pag. 19 Interruptore Master/Slave pag. 19 Uscite subwoofer pag. 21 Connettore CA mod. IEC pag. 22 LEFT or MISO INPUTS unlaced Input Condensed INPUT MODE Water Hub 12V TURN-ON on jus SUBWOODER OUTPUTS (MINOCY) JLA AUDIO SAv2 Subwoofer Amplifier Do not use with any other subwoofer system. Connettore, Binding and Performance Effect on the power on transformer to the above screen, Use of the power output system any other subwoofer system, and it is a single power with the power output system in the same system. CONnettore Uscita a Slave pag. 20 Fusibile principale pag. 22 Ingressi bilanciati pag. 17 Trigger da 12 V pag. 20

COMANDI DEL PANNELLO ANTERIORE IN DETTAGLIO

Interruttore di accensione

L'interruttore "Power" determina la predisposizione operativa dell'impianto Fathom IWSv2 e dovrebbe essere l'unico metodo in uso per accendere e spegnere l'amplificatore Fathom IWSv2. Non usare una presa multipla, una presa elettrica con interruttore o altro interruttore esterno, in quanto possono comportare picchi di tensione indesiderati e potenzialmente pericolosi. Non scollegare il cavo dell'alimentazione CA del Fathom IWSv2 mentre l'unità è accesa.

L'interruttore "Power" ha tre posizioni:

"off": L'amplificatore di potenza del Fathom IWSv2 è spento. In questo stato, esiste un assorbimento di corrente trascurabile per l'attivazione dei relè di potenza principali. Tutte le spie del pannello anteriore sono spente.
“on”: L’amplificatore Fathom IWSv2 è pienamente alimentato in qualsiasi momento. Le spie del pannello anteriore sono accese, a meno che non siano state spente tramite l’interruttore “Lights”.
"auto": In questa posizione, l'amplificatore Fathom IWSv2 può essere attivato con i metodi indicati di seguito:

Rilevamento del segnale: In questa modalità, l'amplificatore Fathom IWSv2 si attiverà automaticamente quando un segnale audio è presente in corrispondenza di uno dei suoi ingressi e disattiverà il suo amplificatore interno se non è stato rilevato alcun segnale sui suoi ingressi per trenta (30) minuti. Quando a riposo, il Fathom IWSv2 assorbirà una quantità minima di corrente (< 10 Watt) per alimentare i suoi circuiti di rilevamento del segnale. Le luci del pannello anteriore si spengono quando il Fathom IWSv2 si disattiva e si accendono quando il Fathom IWSv2 si attiva (a meno che, non siano state spente tramite l'interruttore "Lights").

Nota: Nell'improbabile eventualità che la funzione Auto non sia sufficientemente sensibile per un particolare impianto, utilizzare un cavo adattatore a Y per suddividere il segnale in ingresso in entrambi gli ingressi RCA o XLR sul Fathom IWSv2. In questo modo, sarà possibile incrementare la sensibilità ingresso di 6 dB. È importante ricordare che, se la sensibilità automatica è troppo alta oppure se è presente un rumore notevole sul cavo in ingresso, il Fathom IWSv2 potrebbe non spegnersi, come desiderato. Qualora questo sia il caso, rimuovere l'adattatore del cavo a Y o individuare la sorgente del rumore nei componenti a monte.

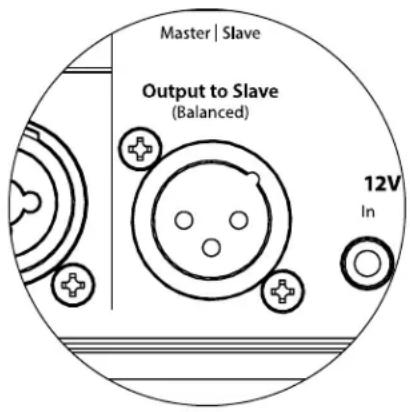

Trigger da 12 V: In via opzionale, l'amplificatore Fathom IWSv2 può essere attivato impiegando un segnale di 12 VCC. Per abilitare questa modalità, far scattare l'interruttore "12V TURN-ON" ubicato sul pannello posteriore (vedere pag. 20) in posizione "On". Questa impostazione esclude il rilevamento del segnale audio e attiverà soltanto l'amplificatore Fathom IWSv2 quando un segnale di 12 VCC è presente in corrispondenza del suo collegamento "12V Trigger - In". Una volta rimosso il segnale di 12 VCC, l'amplificatore Fathom IWSv2 entrerà immediatamente in modalità di standby. Le luci del pannello anteriore si spengono quando il Fathom IWSv2 si disattiva e si accendono quando il Fathom IWSv2 si attiva (a meno che, non siano state spente tramite l'interruttore "Lights").

Nota: Ogniquivalvolta l'amplificatore Fathom IWSv2 è acceso, la sua uscita “12V Trigger - Out” sarà attiva, indistintamente dall'impostazione dell'interruttore “12V TURN-ON”. Questo permette all'utente di controllare amplificatori multipli Fathom IWSv2 impiegando un unico cavo trigger da 12 V con concatenamento a margherita (“12V Trigger - Out” attiva il “12V Trigger - In” dell'amplificatore successivo, ecc.).

IMPORTANTE

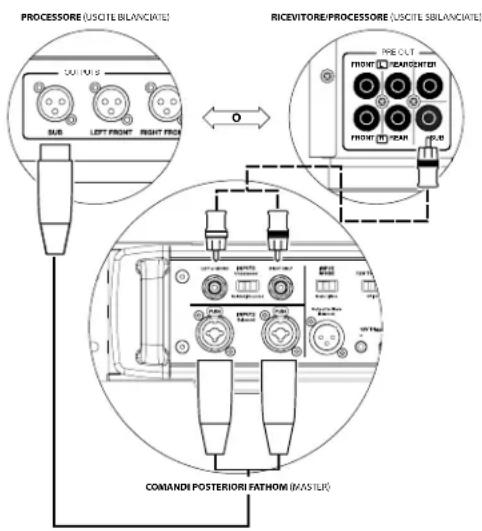

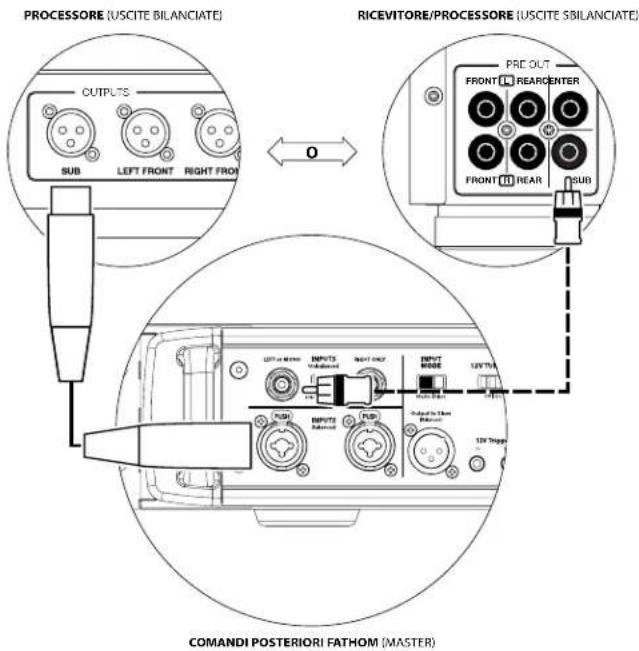

PROCESSORE (USCITE SBLANCATE) RICEVITORE/PROCESSORE (USCITE SBLANCATE) PRE OUT FRONT RENTICENTER FRONT RENTICIPAR COMANDI POSTERIORI FATHOM (MASTIL)

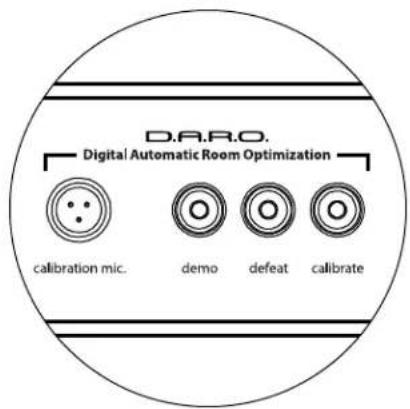

Una funzione potente dei subwoofer JL Audio Fathom IWSv2 consiste nell'innovativa tecnologia D.A.R.O. (Digital Automatic Room Optimization, Ottimizzazione digitale automatica della stanza). Questo sistema one-touch include 18 bande di equalizzazione digitale per eliminare i picchi più grandi di risposta acustica nel proprio home theater in corrispondenza del sedile di ascolto principale, migliorando notevolmente la risposta a bassa frequenza in stanza. La calibrazione del sistema D.A.R.O. avviene completamente in automatico. Si prega di consultare il capitolo successivo del manuale per i dettagli su come utilizzare il sistema D.A.R.O.

Servendosi del microfono di calibrazione JL Audio, la procedura di calibrazione D.A.R.O. richiede meno di tre minuti. In breve, è necessario collegare il microfono incluso all'ingresso "Calibration Mic.", premere il tasto "Calibrate" e tenere il microfono all'altezza delle orecchie nel proprio sedile di ascolto principale durante la prova. Una sequenza di rumori sarà riprodotta dal subwoofer Fathom IWSv2 e la risposta della stanza sarà rilevata in automatico, analizzata ed equalizzata per eliminare il picco singolo di risposta acustica della stanza presso il proprio sedile di ascolto. Per le istruzioni dettagliate sulle procedure di configurazione D.A.R.O., consultare le pagg. 29-30.

Microfono di calibrazione: ingresso

Questo ingresso serve a collegare il microfono di calibrazione JL Audio fornito al subwoofer Fathom IWSv2. Collegare un'estremità del cavo fornito al microfono e l'altra estremità a questo connettore jack prima di usare il sistema D.A.R.O. Il sistema D.A.R.O. è appositamente calibrato per questo microfono e il suo schema di collegamento è specifico per il microfono fornito. La sequenza di calibrazione non funziona quando è collegato un microfono diverso oppure se non è collegato alcun microfono.

Tasto Demo

Il tasto Demo attiva una sequenza di toni lunga 20 secondi che dimostrano brevemente il suono del subwoofer Fathom IWSv2. La funzione Demo è utile per mostrare le abilità di potenza del Fathom IWSv2 e per verificare che il Fathom IWSv2 (o diversi Fathom IWSv2) sia operativo durante la risoluzione dei problemi dell'impianto.

Il pulsante Demo è usato anche (in combinazione) per eliminare (ritorno a piatto) le impostazioni dell'equalizzatore D.A.R.O. Per eliminare le impostazioni D.A.R.O. e spegnere la spia Calibrate, tenere premuto il tasto Demo, quindi premere il tasto Defeat. Si prega di notare che questa sequenza di tasti deve avvenire rapidamente. Se si tiene premuto il tasto Demo per più di 2 secondi senza toccare il tasto Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere semplicemente che termini la sequenza Demo e tentare di nuovo.

Tasto Defeat

Se “Demo” o “Calibrate” è premuto mentre la funzione Defeat è attiva, “Defeat” si annullerà automaticamente. Nessun altro comando sul pannello anteriore altera D.A.R.O. e la relativa disattivazione. L'impostazione di disattivazione del Fathom IWSv2 è conservata in una memoria non volatile e non cambierà anche se l'alimentazione è scollegata.

Il tasto Defeat è usato anche (in combinazione) per eliminare (ritorno a piatto) le impostazioni dell'equalizzatore D.A.R.O. Per eliminare le impostazioni D.A.R.O. e spegnere la spia Calibrate, tenere premuto il tasto Demo, quindi premere il tasto Defeat. Si prega di notare che questa sequenza di tasti deve avvenire rapidamente. Se si tiene premuto il tasto Demo per più di 2 secondi senza toccare il tasto Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere semplicemente che termini la sequenza Demo e tentare di nuovo.

Tasto di calibrazione

Durante la sequenza di prova D.A.R.O., il LED verde del tasto Calibrate lampeggia rapidamente per avvisare l'utente di due condizioni speciali:

1. "JL Audio Microphone NOT Connected": Se ci si dimentica di collegare il microfono prima di iniziare una calibrazione, sarà emesso questo avviso. Premere una volta il tasto Calibrate per eliminare l'avviso, collegare il microfono D.A.R.O. e tentare di nuovo.
2. “Inappropriate Sound Level for D.A.R.O. Calibration”: Dal momento che la sequenza D.A.R.O. è completamente automatica, questo avviso indica probabilmente un problema con il microfono. Premere il tasto Calibrate una volta per eliminare l'avviso. Accertarsi che il microfono JL Audio sia collegato adeguatamente e tentare di nuovo. Per un ulteriore aiuto, consultare la risoluzione dei problemi a pag. 33.

Indicatori della modalità d'ingresso

I LED indicatori della modalità d'ingresso mostrano la modalità d'ingresso, di tipo "Master" o "Slave", selezionata con l'interruttore sul pannello posteriore del Fathom IWSv2 (a meno che l'interruttore "Lights" non sia impostato su "off"). Per maggiori dettagli, vedere la pag. 19.

Modalità del livello

L'interruttore a due posizioni Level Mode consente di selezionare tra le seguenti modalità:

“Reference”: In questa modalità, la manopola di controllo Master Level non ha alcun effetto sul livello di uscita del Fathom IWSv2. Servirsi di questa impostazione se si controlla, principalmente, il livello del subwoofer tramite il ricevitore o preamplificatore/processore. Per coloro che hanno bambini piccoli o figli adolescenti iper-entusiasti, questa modalità operativa previene la manipolazione diretta del livello Master.

"Variable": In questa modalità, la manopola di controllo Master Level determina il livello di uscita del subwoofer Fathom IWSv2. Questa modalità è anche utile quando si fa corrispondere il livello del subwoofer Fathom IWSv2 a un paio di altoparlanti stereo in un impianto a due canali.

Manopola del livello Master

La manopola Master Level è usata per controllare il livello di uscita del Fathom IWSv2 quando la modalità Variable Level è selezionata sul pannello di controllo anteriore.

Quando ruotata in senso antiorario fino in fondo, l'uscita del Fathom IWSv2 sarà tacitata completamente. Quando in corrispondenza di "0" o in posizione verticale, il livello di guadagno Variable corrisponde all'impostazione del livello Reference. Quando ruotata in senso orario fino in fondo, il livello di uscita del Fathom IWSv2 è 15 dB più alto rispetto all'impostazione Reference.

Luci

Il selettore “Lights” permette all’utente di selezionare una delle seguenti modalità di spia luminosa.

"Off" spegne tutti i LED del pannello anteriore in qualsiasi momento.

“Dim” imposta tutti i LED del pannello anteriore a un livello di luminosità ridotta quando il Fathom IWSv2 è acceso.

"On"imposta tutti i LED del pannello anteriore a un livello di luminosità piena quando il Fathom IWSv2 è acceso.

IMPORTANTE! QUANDO SI EFFETTUA LA RISOLUZIONE DEI PROBLEMI O LA CALIBRAZIONE D.A.R.O. ACCERTARSI CHE L'INTERRUTTORE "LIGHTS" SIA IMPOSTATO SU "DIM" o "ON".

Il selettore LP Filter (passa-basso) determina la modalità operativa del filtro passa-basso integrato del Fathom IWSv2.

"Off" disattiva il filtro passa-basso eliminando completamente questo circuito dal percorso di segnale.

“12 dB” imposta la pendenza roll-off del filtro passa-basso a una pendenza di 12 dB per ottava (allineamento Butterworth).

“24 dB” imposta la pendenza roll-off del filtro passa-basso a una pendenza di 24 dB per ottava (allineamento Linkwitz-Riley).

L'impostazione di 24 dB attenua, con maggiore aggressività, le alte frequenze sopra l'impostazione della frequenza PB (vedi sotto). Se si sta usando il filtro passa-basso integrato Fathom IWSv2, sperimentare l'impostazione della pendenza del filtro PB per ottenere la migliore transizione agli altoparlanti satelliti. Se si preferisce usare i filtri e le funzioni di gestione dei bassi nel proprio ricevitore o preamplificatore, disattivare il filtro integrato selezionando la posizione "Off".

Se la cassa Fathom IWSv2 è collocata in prossimità della posizione di ascolto, potrebbe essere molto semplice localizzare l'uscita del sub. Fare dei tentativi con il filtro passa-basso per rendere il subwoofer meno facile da localizzare.

Freq. PB

La manopola selettrice LP Frequency (passa-basso) permette all'utente di scegliere la frequenza roll-off del filtro passa-basso interno del Fathom IWSv2. La frequenza è variabile da 30 Hz (fino in fondo in senso antiorario) a 130 Hz (fino in fondo in senso orario). Questa manopola non influisce sul segnale d'ingresso in qualsiasi modo se l'interruttore LP Filter è impostato su "Off". 80 Hz è una frequenza del filtro comunemente utilizzata e, solitamente, funge da buon punto di partenza per le regolazioni.

E.L.F. Trim

La manopola “E.L.F. Trim” (Extreme Low Frequency) permette all’utente di applicare una determinata quantità di equalizzazione di segnale a 23 Hertz (bassi molto ridotti). Con la rotazione completamente in senso antiorario, il segnale a 23 Hz è tagliato di 12 dB. Su 0, l’equalizzatore è impostato piatto per un contributo zero al segnale. Con la rotazione completamente in senso orario, il segnale a 28 Hz è aumentato di 3 dB.

La funzione E.L.F. Trim è utile per realizzare un'uscita di frequenza molto bassa del Fathom IWSv2 per la propria stanza. Con un po' di aumento, è possibile rendere del materiale acustico più entusiasmante. Impiegando la funzione di taglio, si può compensare il guadagno della stanza o del confine nelle basse frequenze. I confini della stanza e le dimensioni (limitate) finite della stanza causano l'aumento delle frequenze molto basse in relazione ad altre parti del segnale. Di conseguenza, la funzione E.L.F. Trim per tagliare le frequenze più basse può rivelarsi utile per domare bassi ridotti che suonano "rigonfi" o non naturali in stanze di piccola e media grandezza (ed è anche possibile ridurre le vibrazioni indesiderate in stanza o nella casa).

La funzione E.L.F. influisce sulle frequenze da 2 a 3 volte di più rispetto alle specifiche da 23 Hz. Questo effetto di controllo della frequenza potrebbe ridurre l'uscita complessiva del subwoofer e richiedere un aumento, da parte dell'utente, del comando Main Level dopo aver regolato l'E.L.F. Trim.

Polarità

L'interruttore "Polarity" consente all'utente di scegliere tra la polarità di segnale normale (0 deg) e inversa (180 deg). L'interruttore Polarity influisce principalmente sull'intervallo piccolo di frequenza intorno al punto di crossover tra il proprio subwoofer e gli altoparlanti satelliti.

Diversamente dal comando Phase, che aggiunge efficacemente il ritardo temporale, l'interruttore Polarity produce un'inversione istantanea dei picchi di ampiezza del segnale. Ad esempio, se a un determinato punto di riferimento un'onda sinusoidale ha un picco di ampiezza, facendo scattare l'interruttore Phase, l'utente converte istantaneamente quel picco in un calo o una diminuzione dell'ampiezza. Dal momento che l'effetto dell'interruttore Polarity è immediato, completa il funzionamento del comando Phase e non può essere sostituito da esso.

Quando si colloca il Fathom IWSv2 nella stanza, sperimentare l'interruttore Polarity prima di regolare il comando "Phase". Ciascuna posizione dell'interruttore Polarity potrebbe fornire una transizione più fluida tra il proprio Fathom IWSv2 e gli altoparlanti satelliti. Servirsi di materiale sorgente con un buon contenuto di bassi medi e superiori per la valutazione.

Fase

La manopola di controllo Phase consente all'utente di regolare la "temporizzazione" dell'uscita del subwoofer in relazione agli altoparlanti principali. Il comando Phase influisce principalmente sull'intervallo piccolo di frequenza intorno al punto di crossover tra il proprio subwoofer e gli altoparlanti satelliti. Le diciture del comando Phase sono indicizzate a 80 Hz, dal momento che questo è il punto di crossover più comune tra gli altoparlanti satelliti e un subwoofer. Sono possibili impostazioni di fase tra 0 gradi (rotazione completamente in senso antiorario) e 270 gradi (rotazione completamente in senso orario).

Le posizioni degli altoparlanti, del subwoofer e dei sedili di ascolto variano sensibilmente nelle installazioni home theater. Dal momento che la posizione fisica degli altoparlanti in relazione ai confini della stanza e reciproca influisce notevolmente sulla qualità percepita dell'uscita audio, a volte è di aiuto ritardare l'uscita del subwoofer. Questo è esattamente ciò che si verifica quando si ruota il comando Phase oltre 0 gradi.

Una volta che il Fathom IWSv2 è stato posizionato nella propria stanza di ascolto per offrire l'audio completo più fluido, e dopo aver determinato la posizione ottimale dell'interruttore "Polarity" (vedere il capitolo che segue), sperimentare la posizione della manopola Phase. Impiegando del materiale sorgente familiare con un buon contenuto di bassi medi e superiori, regolare il comando Phase e ascoltare bassi medi meglio definiti e una transizione più fluida tra il subwoofer e gli impianti degli altoparlanti satelliti. Se nessuna impostazione individuale suona meglio dell'altra, lasciare la manopola Phase su 0 gradi.

180 225 Polarity 0 | 180 deg. 270 (deg.)

0 +1 +2 +3 m (dB) 90 135 180 45 225 0 270 phase (deg.) Pol 0 | 18

Gli ingressi a sinistra e a destra sul Fathom IWSv2 sono addizionati internamente in un unico canale mono. Dal momento che il Fathom IWSv2 è intrinsecamente un dispositivo a canale "mono" o singolo, è possibile usare gli ingressi a sinistra e destra per il Fathom IWSv2 Master e poi distribuire il segnale mono sommato a Fathom IWSv2 slave aggiuntivi nell'impianto.

IMPORTANTE

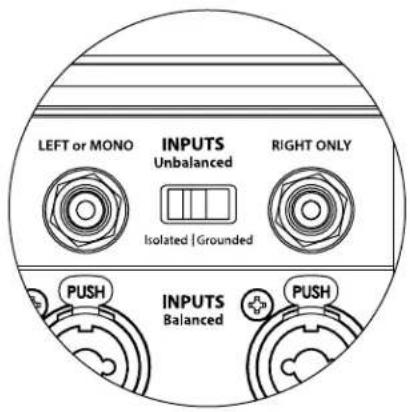

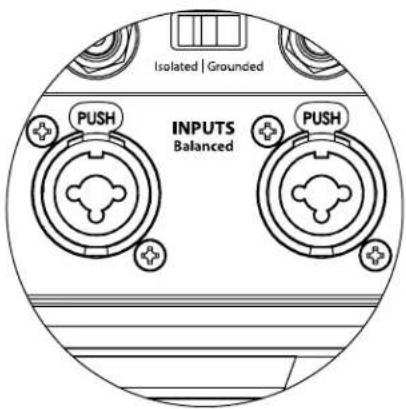

COLLEGAMENTO DEL Fathom IWSv2 Ingressi bilanciati

Se il ricevitore home theater o il preamplificatore/processore offre uscite bilanciate, gli ingressi bilanciati dell'amplificatore Fathom IWSv2 sono il collegamento preferito. I collegamenti bilanciati trovano ampio uso negli studi professionali e in applicazioni di rafforzamento acustico per una serie di motivi molto validi. Oltre a fornire una messa a terra adeguata tra i componenti, la trasmissione bilanciata del segnale è studiata per annullare rumori indotti del cavo dall'ambiente circostante (aspetto particolarmente importante per i cavi lunghi). Di conseguenza, se si usano collegamenti bilanciati, l'impianto emetterà, con buona probabilità, meno ronzii o altri rumori estranei.

I subwoofer Fathom IWSv2 presentano dei collegamenti d'ingresso bilanciati a sinistra e a destra con connettori jack combinati XLR. Questi connettori jack speciali accettano un connettore XLR maschio a tre pin o un connettore "punta-anello-manicotto" (TRS) da 1/4 di pollice (6,3 mm) per la compatibilità con una serie di apparecchiature.

Per gli impianti con un subwoofer mono oppure collegamento di canali “LFE”, si utilizzerà soltanto un connettore jack indicato come “Left or Mono”. Questo metodo si applica ai ricevitori multi-canale più moderni e a preamplificatore/ processori. Connettori jack d'ingresso separati a sinistra e destra sono forniti per i sistemi senza un collegamento subwoofer mono dedicato. Questo si applica, tipicamente, alle apparecchiature audio a due canali.

Dei cavi bilanciati appropriati sono disponibili presso il proprio rivenditore JL Audio e non sono inclusi con il Fathom IWSv2.

Note tecniche:

- Non utilizzare degli ingressi bilanciati con segnali sbilanciati tramite adattatori. Gli ingressi sbilanciati del Fathom IWSv2 sono preferibili in situazioni in cui è disponibile soltanto una sorgente di segnale sbilanciata. L'impedenza degli ingresso bilanciati è 20 kOhm. - I connettori d'ingresso sono configurati in osservanza delle raccomandazioni della Audio Engineering Society per cavi segnale bilanciati come indicato di seguito:

Collegamento XLR

Pin 1: Schermatura

Pin 2: Positiva

Pin 3: Negativo

Collegamento TRS:

Punta: Positiva

Anello: Negativo

Manicotto: Schermatura

IMPORTANTE! SE IL RICEVITORE O PREAMPLIFICATORE/PROCESSORE NON HA USCITE XLR O BILANCIATE TRS DA 1/4 POLLICE, SI PREGA DI CONSULTARE LA SEZIONE "INGRESSI SBILANCIATI" A PAG. 18 PER INFORMAZIONI SUL COLLEGAMENTO DEGLI INGRESSI. NON TENTARE DI COLLEGARE LE USCITE SBILANCIATE AGLI INGRESSI BILANCIATI DEL FATHOM IWSv2 MEDIANTE ADATTATORI.

Ingressi sbilanciati

L'amplificatore subwoofer Fathom IWSv2 presenta dei connettori d'ingresso di tipo RCA, individuali, sbilanciati, a sinistra e a destra. Questi sono i connettori più comunemente usati per le applicazioni audio domestiche e devono essere impiegati se il ricevitore o il preamplificatore/processore non offre uscite bilanciate. Sebbene i collegamenti sbilanciati non siano immuni al rumore come un collegamento bilanciato, i subwoofer Fathom IWSv2 impiegando l'isolamento a massa sugli ingressi sbilanciati, al fine di ridurre al minimo i possibili rumori nel proprio impianto.

Per gli impianti con un subwoofer mono oppure collegamento di canali "LFE", si utilizzerà soltanto un connettore jack tipo RCA indicato come "Left or Mono". Questo metodo si applica ai ricevitori multi-canale più moderni e a preamplificatore/processori. Connettori jack d'ingresso di tipo RCA separati a sinistra e destra sono forniti per i sistemi senza un collegamento subwoofer mono dedicato. Questo si applica, tipicamente, alle apparecchiature audio a due canali.

Note tecniche:

• Quando le uscite bilanciate non sono disponibili sulla sorgente di segnale, è necessario impiegare gli ingressi sbilanciati di tipo RCA. I Fathom IWSv2 presentano circuiti con isolamento a massa sugli ingressi sbilanciati per ridurre al minimo la probabilità di rumore indotto da un circuito di terra. L'impedenza degli ingressi sbilanciati è 50 kOhm.
• I collegamenti sono standard del settore per i cavi di segnale sbilanciati come indicato di seguito:

Collegamento di tipo RCA:

Punta: Positiva

Manicotto: Negativo

IMPORTANTE! SE ESISTE DEL RUMORE DOPO IL COLLEGAMENTO, GLI AMPLIFICATORI FATHOM IWSv2 CONSENTONO IL COLLEGAMENTO A MASSA O L'ISOLAMENTO DEGLI INGRESSI SBILANCIATI. CONSULTARE LA SEZIONE "INTERRUTTORI DELLA MODALITÀ D'INGRESSO" A PAG. 19 DEL PRESENTE MANUALE PER MAGGIORI INFORMAZIONI SULLA RIDUZIONE AL MINIMO DEL RUMORE.

Interruttori della modalità d'ingresso:

Due interruttori si trovano sul pannello posteriore al fine di controllare il collegamento a terra del segnale sbilanciato e il funzionamento master/slave.

Interruttore isolato/messo a terra

L'interruttore Input Mode "Grounded / Isolated" influisce soltanto sugli ingressi RCA sbilanciati ed è progettato per agevolare un collegamento silenzioso e privo di ronzio al proprio impianto audio o home theater. Questa funzione è inclusa per gestire problemi di messa a terra del segnale riscontrati spesso negli impianti home theater quando sono interconnessi diversi componenti di svariati produttori.

Il Fathom IWSv2 è spedito con questo interruttore nella posizione "Isolated". Se, con tutti i componenti dell'impianto collegati e accesi (ma senza alcuna sorgente in riproduzione), si sente un ronzio continuo a basse frequenze dal Fathom IWSv2, far scattare questo interruttore nella posizione "Grounded" e valutare la differenza di livello di rumorosità. Servirsi della posizione dell'interruttore che offre meno ronzio o rumorosità.

IMPORTANTE! SI PREGA DI NOTARE CHE LA SOSTITUZIONE DI UN EVENTUALE COMPONENTE NELL'IMPIANTO OTTIMIZZATO (RICEVITORE, AMPLIFICATORE, LETTORE DVD, CAVO O CASSA SATELLITE, ECC.) POTREBBE ALTERARE LO SCHEMA DI MESSA A TERRA DEL SEGNALE E CAUSARE UN RONZIO NELL'IMPIANTO PRECEDENTEMENTE SILENZIOSO. SE SI AGGIUNGE O SI MODIFICA UN COMPONENTE A MONTE NEL PROPRIO IMPIANTO HOME THEATER, POTREBBE ESSERE NECESSARIO RIVISITARE L'IMPOSTAZIONE DI QUESTA MODALITÀ D'INGRESSO SUL SUBWOOFER Fathom IWSV2 PER PRESTAZIONI DI RUMORE OTTIMALI. SOTTO QUESTO PUNTO DI VISTA, IL CAVO E LE CASSE SATELLITI SI RIVELANO PARTICOLARMENTE PROBLEMATICHE.

Interruttore "Master/Slave"

I Fathom IWSv2 sono progettati per accogliere facilmente l'implementazione di diversi subwoofer nel proprio impianto home theater mediante una catena di collegamenti Master/Slave. Questo metodo consente di utilizzare funzioni di elaborazione del segnale di un Fathom IWSv2 per controllare centralmente Fathom IWSv2 multipli nella stanza. La funzione Master/Slave, inoltre, consente all'impianto D.A.R.O. di ottimizzare la risposta di un'installazione di subwoofer multipli.

Il Fathom IWSv2 è spedito con questo interruttore nella posizione "Master". Se si usa un unico Fathom IWSv2, si impiegherà la posizione "Master" e non ci si dovrà preoccupare ulteriormente con questa sezione.

Se l'installazione comprende due o più amplificatori Fathom IWSv2, si designerà un Fathom IWSv2 come "Master" e tutti gli altri nell'impianto come "Slave" tramite l'interruttore "Master/Slave" sul pannello posteriore dell'amplificatore di ciascun Fathom IWSv2. I LED sul pannello anteriore del Fathom IWSv2 sono presenti per indicare se la modalità "Master" o "Slave" è stata selezionata per un dato subwoofer.

Dal Fathom IWSv2 che opera in modalità "Master", il segnale "Output to Slave" trasporta qualsiasi elaborazione del segnale selezionata sul Fathom IWSv2 Master (compresa l'impostazione Master Level e l'elaborazione D.A.R.O.) agli altri Fathom IWSv2 che operano in modalità "Slave". L'elaborazione del segnale e i controlli del livello sul subwoofer "Slave" saranno inattivabili. In questa modalità, l'utente non deve preoccuparsi delle impostazioni di livello, crossover e altro tipo per i subwoofer slave.

Note tecniche:

- Selezionando la posizione “Slave” si elimina l’elaborazione del segnale definibile dall’utente e il controllo del livello master. In virtù di questo aspetto, vi sono alcune situazioni speciali in cui si desidera attivare un unico Fathom IWSv2 in modalità “Slave”. Se si utilizzano l’elaborazione del segnale e comandi di corrispondenza del livello, attivando la modalità “Slave” si previene l’influenza sui parametri con i comandi manuali sul Fathom IWSv2.

IMPORTANTE! SI PREGA DI CONSULTARE GLI "SCHEMI DI COLLEGAMENTO DELL'IMPIANTO" A PAGG. 23-26 PER MAGGIORI INFORMAZIONI SULL'UTILIZZO DEI COLLEGAMENTI D'INGRESSO/USCITA.

Connettore di uscita a Slave

Se si utilizza più di un subwoofer Fathom IWSv2 in un impianto home theater, si designerà un Fathom IWSv2 come Master (vedere pag. 19), e si alimenterà il segnale da esso ai Fathom IWSv2 “Slave” restanti tramite quest’uscita XLR bilanciata. Il cavo “Output to Slave” può essere collegato all’ingresso XLR “Left or Mono” bilanciato sul Fathom IWSv2 successivo. Quando un Fathom IWSv2 è in modalità “Slave”, il collegamento “Output to Slave” può essere usato per passare il segnale a ulteriori Fathom IWSv2 in modalità “Slave”.

Il connettore "Output to Slave" è studiato per essere usato come indicato di seguito:

1) Dal connettore "Output to Slave" del Fathom IWSv2 "Master" all'ingresso XLR bilanciato "Left or Mono" del primo Fathom IWSv2 "Slave".
2) Dal connettore “Output to Slave” del primo Fathom IWSv2 “Slave” all'ingresso XLR bilanciato “Left or Mono” del secondo Fathom IWSv2 “Slave”.
3) Dal connettore “Output to Slave” del secondo Fathom IWSv2 “Slave” all'ingresso XLR bilanciato “Left or Mono” del terzo Fathom IWSv2 “Slave”. Ecc, ecc. (fino a dieci Fathom IWSv2 possono essere collegati in questa configurazione). Dei cavi bilanciati appropriati con terminazioni XLR sono disponibili presso il proprio rivenditore JL Audio e non sono inclusi con il Fathom IWSv2.

Note tecniche:

• Il segnale “Output to Slave” trasporta qualsiasi elaborazione del segnale selezionata sul Fathom IWSv2 Master (compresa l’impostazione Master Level e l’elaborazione D.A.R.O.) agli altri Fathom IWSv2 che operano in modalità “Slave”.
• Dai Fathom IWSv2 che operano in modalità “Slave”, il segnale “Output to Slave” è una replica esatta e bufferizzata del segnale d'ingresso bilanciato, rendendo questo metodo di distribuzione del segnale preferibile rispetto all'impiego di adattatori a Y o splitter.
• Usare esclusivamente cavi di collegamento schermati con connettori XLR di alta qualità per il collegamento Master/Slave. Non servirsi mai di cavi sbilanciati con adattatori.

Interruttore di accensione 12 V

Questo interruttore è usato per abilitare la funzione di attivazione a 12 V dell'amplificatore del Fathom IWSv2. Consultare il trigger da 12 V a pagina 12 per maggiori informazioni. Per attivarlo, far scattare l'interruttore in posizione "On" con l'interruttore "Power" sul pannello anteriore impostato in posizione "auto".

Trigger da 12 V

Equipaggiato con mini-jack doppi, il Fathom IWSv2 può essere attivato impiegando un segnale trigger da 12 V (ingresso) e si può attivare un altro componente (o amplificatori Fathom IWSv2 aggiuntivi) ogniquivalvolta l'amplificatore Fathom IWSv2 sia acceso (uscita). Entrambi i jack accettano connettori da 1/8 pollice (3,5 mm) (non in dotazione), con +12 V collegati al conduttore della punta e massa collegata all'anello e/o al conduttore del manicotto. Consultare il trigger da 12 V a pagina 12 per maggiori informazioni.

IMPORTANTE

L'amplificatore Fathom IWSv2 è equipaggiato con una coppia di connettori jack Neutrik speakOn* per i collegamenti degli altoparlanti. Entrambi i jack (contrassegnati con A e B) sono configurati per la terminazione a 2 fili (altoparlante + e altoparlante -) e sono collegati in parallelo all'interno dell'amplificatore Fathom IWSv2, di modo che l'utente possa utilizzare entrambe le uscite quando si collega un unico subwoofer.

Una coppia di connettori rimovibili Neutrik speakOn® (NL2FX) è fornita con l'amplificatore Fathom IWSv2 per realizzare collegamenti ad alta integrità. Ciascun connettore è codificato per l'inserimento nei connettori jack "SUBWOOFER OUTPUT" posteriori in una direzione soltanto. Una volta inserito, ruotare il connettore di 1/8 di giro in senso orario per bloccarlo in posizione. Per scollegarlo, far scorrere il fermo ad aletta sul retro e ruotare il connettore di 1/8 di giro in senso antiorario per rimuoverlo. I connettori femmina in ciascun connettore accettano fili altoparlante da 12 AWG a 16 AWG. Ciascun filo si aggancia ai terminali contrassegnati "1-“ e "1+" (mostrati di seguito).

Per agganciare i fili, inserire il cavo altoparlante attraverso il passacavo e il mandrino. Spelare ½ pollice (12 mm) di isolante dall'estremità di ciascun filo, quindi usare un piccolo cacciavite Philips per far uscire le viti di fissaggio. Inserire con fermezza il filo nudo nella sede del connettore femmina di modo che il filo nudo non sia esposto. Mentre si tiene in posizione ciascun filo, serrare la vite di fissaggio con fermezza, facendo attenzione a non spelare la testa della vite.

Nota: Usare cautela per garantire la polarità e il posizionamento corretti dei fili.

Far scorrere il passacavo e il mandrino sul cavo altoparlante, fino al corpo del connettore. Allineare il mandrino con gli incavi nel corpo del connettore e serrare il passacavo contro le deformazioni sul corpo del connettore.

Dettaglio del cablaggio del corpo connettore Cavo per altoparlante Mandrino Corpo connettore Passacavi

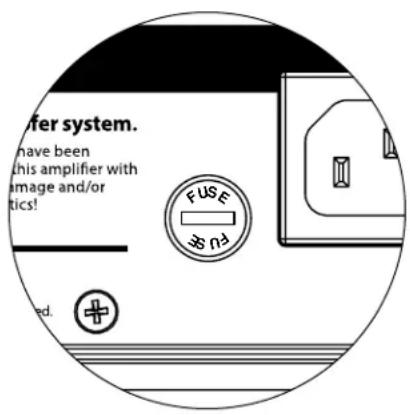

Portafusibili principale

Ubicato sul pannello posteriore, accanto alla presa del cavo CA, si trova il coperchio del portafusibili principale. Questo piccolo cappuccio, caricato a molla, può essere rimosso, consentendo l'accesso per ispezionare o sostituire il fusibile principale di alimentazione. Se la propria presa CA riceve alimentazione ma le spie dell'amplificatore Fathom IWSv2 non si accendono, è possibile che il fusibile principale si sia bruciato.

Per lo smontaggio - Scollegare il cavo di alimentazione CA. Inserire un piccolo cacciavite a testa piatta nella fessura del cappuccio, quindi ruotare lentamente in senso antiorario fino al rilascio del portafusibili. Una volta rimosso, il fusibile può essere ispezionato e, se necessario, sostituito. Consultare la tabella sottostante per i valori del fusibile per il modello di amplificatore specifico Fathom IWSv2.

Per la reinstallazione - Si noti che il corpo del portafusibili è codificato per l'apertura e deve essere allineato correttamente. Inserire il portafusibili nell'apertura e ruotare delicatamente in senso orario (circa 1/8 di giro) per bloccarlo in posizione. Premendo il cappuccio e percependo la compressione della molla, sarà possibile individuare la posizione corretta. Collegare nuovamente il cavo di alimentazione CA.

Se il fusibile di ricambio scatta subito dopo la sostituzione di un fusibile, potrebbe essere necessario un intervento in assistenza sull'amplificatore. Si prega di contattare il proprio rivenditore o distributore locale JL Audio.

Specifiche del fusibile
Modello Tipo di fusibile Dimensioni		del fusibile
SAv2-1kW (versione da 120 V) 0	25 x 1,25 pollici, ad azione rapida 8 A, 1	20 V
SAv2-1kW (versione da 240 V) 5	mm x 20 mm, ad azione rapida 5 A, 240 V
SAv2-2kW (versione da 120 V) 0	25 x 1,25 pollici, ad azione rapida 12 A,	120 V
SAv2-2kW (versione da 240 V) 5	mm x 20 mm, ad azione rapida 8 A, 240 V

Connettore CA mod. IEC

Il connettore femmina del cavo CA tipo IEC riceve un cavo di alimentazione a calibro elevato, lungo 6 ft. (1,8 m), incluso nel proprio subwoofer Fathom IWSv2. Gli amplificatori venduti in diverse parti del mondo sono configurati per l'impianto elettrico di ciascun mercato e includono connettori appropriati sui rispettivi cavi di alimentazione. Si prega di notare i contrassegni della tensione accanto al connettore CA e assicurarsi di erogare alimentazione all'amplificatore Fathom IWSv2 soltanto da un connettore femmina che corrisponda a tali contrassegni. Non usare un cavo di alimentazione CA diverso da quello fornito con il Fathom IWSv2.

Il subwoofer Fathom IWSv2 è un dispositivo potente e può assorbire molta corrente. Se sono collegati troppi componenti a un subwoofer Fathom IWSv2 verso una presa elettrica, si rischia di far scattare l'interruttore del circuito domestico durante programmi molto impegnativi. Se ciò dovesse accadere, separare il Fathom IWSv2 e gli altri componenti tra due circuiti elettrici CA. Se possibile, per le massime prestazioni, dedicare un circuito CA a ciascun Fathom IWSv2.

Un Fathom IWSv2 a ricevitore Home Theater o preamplificatore/processore Home Theater

La maggior parte dei ricevitori e preamplificatori/processori home theater forniscono un'unica uscita subwoofer (mono). Quando si collega un'uscita subwoofer mono al Fathom IWSv2, si userà soltanto l'ingresso "Left or Mono" del Fathom IWSv2.

Due tipologie di collegamento sono disponibili per collegare il Fathom IWSv2 all'impianto home theater: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati forniscono una relezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il ricevitore o processore ha uscite bilanciate, consigliamo vivamente di utilizzarle.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. L'utente utilizzerà soltanto uno di questi metodi di collegamento in ingresso (non entrambi).

ATTENZIONE

JLAUDIO | Fathom IWSv2

PROCESSORE (USCITE BILANCIATE) OUTPUTS SUB LEFT FRONT RIGHT FRONT RICEVITORE/PROCESSORE (USCITE SBILANCIATE) PRE OUT FRONT REARCENTER FRONT REAR SUB COMANDI POSTERIORI FATHOM (MASTER)

ATTENZIONE! SPEGNERE IL FATHOM IWSv2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

PROCESSORE (USCITE BILANCIATE) OUTPUTS SUB LEFT FRONT RIGHT FRONT RICEVITORE/PROCESSORE (USCITE SBILANCIATE) REC OUT FRONT REAR CENTER FRONT REAR SUB COMANDI POSTERIORI FATHOM (MASTER) COMANDI POSTERIORI FATHOM (SLAVE) A FATHOM AGGIUNTIVI (SE APPLICABILE)

ATTENZIONE! SPEGNERE IL FATHOM IWSv2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

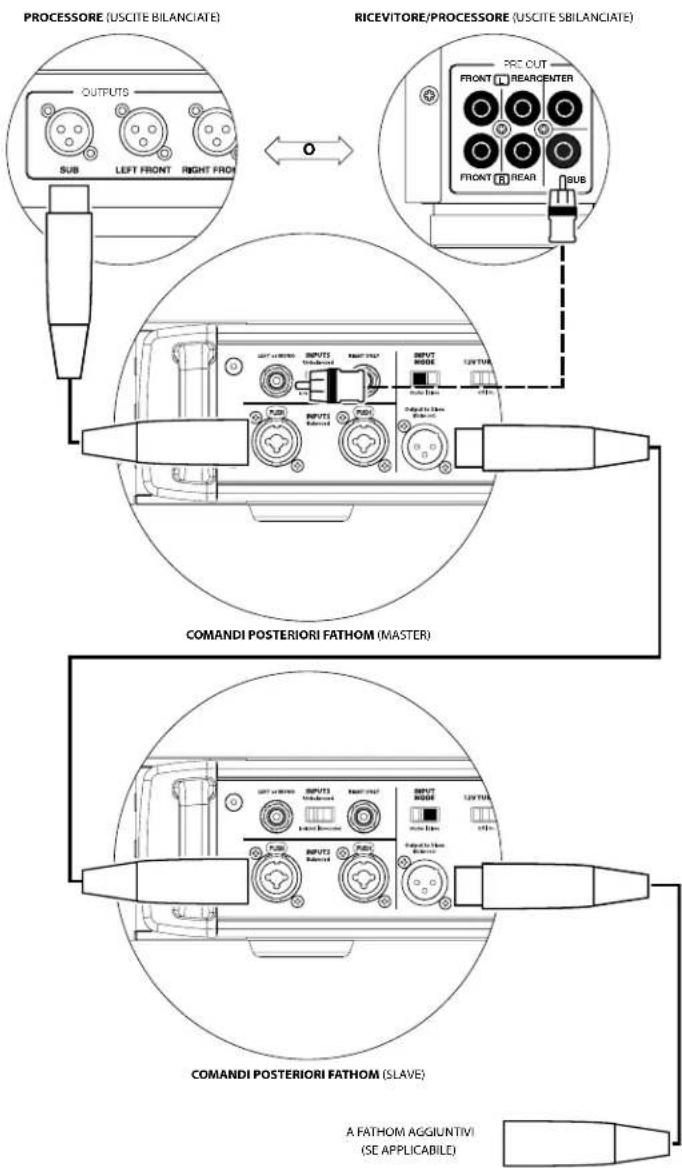

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 2:

Diversi Fathom IWSv2 a ricevitore Home Theater o preamplificatore/processore Home Theater

Per semplificare notevolmente l'impiego di diversi subwoofer in un unico impianto home theater, i Fathom IWSv2 integrano un sistema di distribuzione del segnale "Master/Slave". Questo consente il controllo di tutti i Fathom IWSv2 in un impianto da un'unica unità "Master".

Prima di tutto, si seleziona uno dei subwoofer Fathom IWSv2 come "Master" tramite il suo interruttore superiore "Input Mode". In linea di massima, si designa il Fathom IWSv2 più vicino al ricevitore/ preamplificatore come Master. In alcuni casi, ad esempio, quando è difficile accedere al pannello di controllo di alcune unità, è preferibile designare quello con accesso più agevolato come il Master.

Due tipologie di collegamento sono disponibili per collegare il Fathom IWSv2 Master all'impianto home theater: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati forniscono una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il ricevitore o processore ha uscite bilanciate, consigliamo vivamente di utilizzarle per collegare il Fathom IWSv2 designato al Master.

Nello schema di collegamento sulla destra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. Si utilizzerà soltanto uno di questi metodi di collegamento dell'ingresso per il Fathom IWSv2 designato come Master (non entrambi).

I Fathom IWSv2 restanti nell'impianto saranno configurati come unità "Slave" tramite gli interruttori "Input Mode". Impiegando dei cavi XLR bilanciati, si collegherà l' "Output to Slave" del Fathom IWSv2 Master all'ingresso bilanciato "Left or Mono" del primo Fathom IWSv2 Slave. Il connettore "Output to Slave" di quella unità Slave alimenterà l'ingresso "Left or Mono" dell'unità Slave successiva tramite un altro cavo XLR. Le unità Slave che seguono saranno collegate nella stessa maniera.

IMPORTANTE

I collegamenti tra Fathom IWSv2 "Master" e "Slave" e i Fathom IWSv2 "Slave" sono ESCLUSIVAMENTE tramite cavi XLR bilanciati.

ATTENZIONE

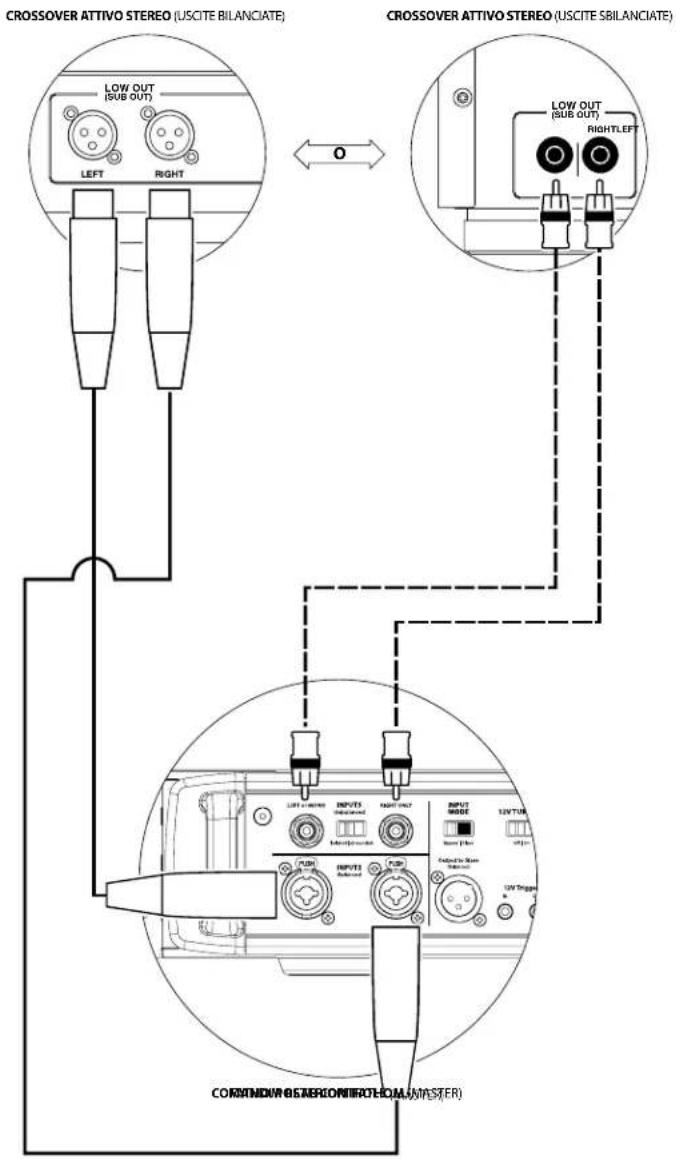

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 3:

Un Fathom IWSv2 in mono a un impianto audio a due canali

Quando si collega un Fathom IWSv2 (o Fathom IWSv2 multipli) in mono a un impianto audio a due canali, si utilizzeranno entrambi gli ingressi indicati con "Left or "Mono" e "Right". La somma dei circuiti nella sezione d'ingresso del Fathom IWSv2 addizionerà i segnali stereo al mono.

Consigliamo vivamente di usare un crossover attivo di alta qualità per dividere i segnali del preamplificatore prima del collegamento al Fathom IWSv2 e all'amplificatore che attiva gli altoparlanti principali. In questo modo, sarà possibile filtrare le frequenze basse dai segnali che attivano gli altoparlanti principali, con conseguenti prestazioni migliori.

Se non si usa un crossover attivo e si desidera eseguire gli altoparlanti principali full-range, è possibile suddividere i segnali di uscita del preamplificatore impiegando dei connettori a Y appropriati al posto del crossover attivo mostrato nello schema.

Due tipologie di collegamento sono disponibili per collegare il Fathom IWSv2 all'impianto audio a due canali: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati forniscono una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il preamplificatore o il crossover attivo offre uscite bilanciate, consigliamo vivamente di usarle.

Nello schema di collegamento sulla sinistra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. L'utente utilizzerà soltanto uno di questi metodi di collegamento in ingresso (non entrambi).

NOTA: Se desiderato, dei Fathom IWSv2 aggiuntivi possono essere collegati in modalità "Slave" al Fathom IWSv2 connesso come mostrato nel presente schema. Consultare lo "Schema di collegamento 2" a pag. 24 per una spiegazione del collegamento Slave.

ATTENZIONE

CROSSOVER ATTIVO STEREO (USCITE BILANCIATE) LOW OUT (SUB OUT) LEFT RIGHT CROSSOVER ATTIVO STEREO (USCITE SBILANCIATE) LOW OUT (SUB OUT) RIGHT LEFT OUTPUT MODE INPUTS OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE OUTPUT MODE

ATTENZIONE! SPEGNERE IL FATHOM IWSv2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

CROSSOVER ATTIVO STEREO (USCITE BILANCIATE) CROSSOVER ATTIVO STEREO (USCITE SBILANCIATE) OW OUT (SUB OUT) LEFT RIGHT LOW OUT (SUB OUT) RIGHT LEFT COMANDI POSTERIORI FATHOM (MASTER) COMANDI POSTERIORI FATHOM (MASTER)

ATTENZIONE! SPEGNERE IL FATHOM IWSv2 E TUTTE LE ALTRE APPARECCHIATURE NELL'IMPIANTO PRIMA DI REALIZZARE O MODIFICARE EVENTUALI COLLEGAMENTI!

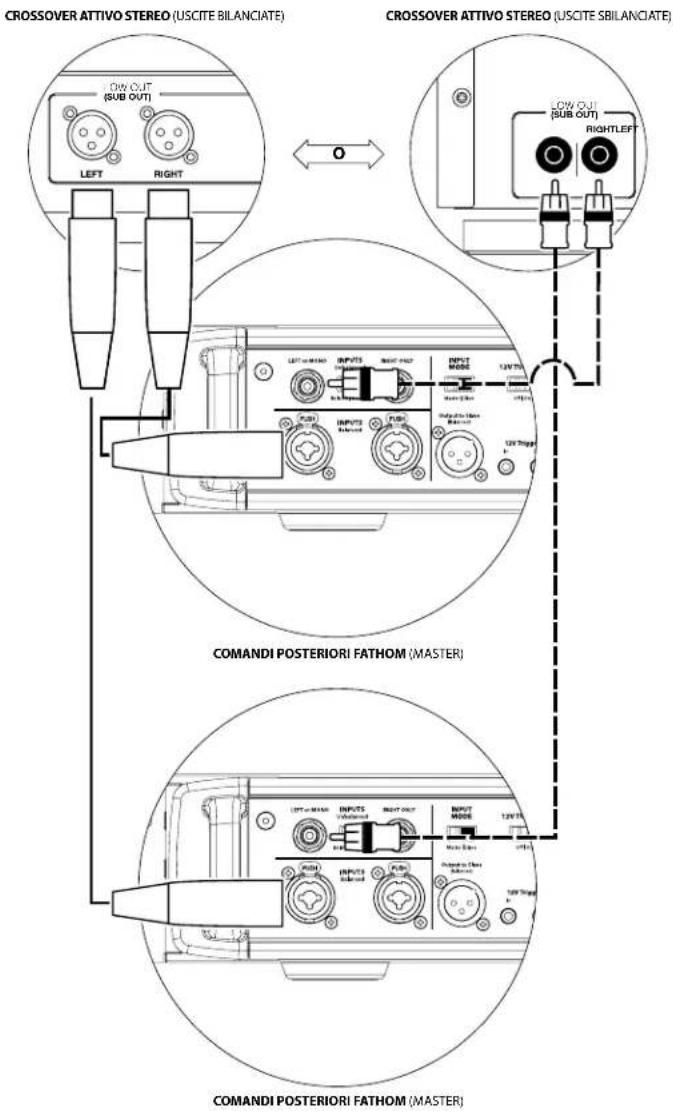

SCHEMA DI COLLEGAMENTO DELL'IMPIANTO 4:

Due Fathom IWSv2 in stereo a un impianto audio a due canali

Quando si collegano due Fathom IWSv2 in stereo a un impianto audio a due canali, si utilizzeranno soltanto gli ingressi "Left or Mono" di ciascun Fathom IWSv2. L'interruttore "Input Mode" su ciascun Fathom IWSv2 sarà impostato sulla posizione "Master".

Consigliamo vivamente di usare un crossover attivo di alta qualità per dividere i segnali del preamplificatore prima del collegamento al Fathom IWSv2 e all'amplificatore che attiva gli altoparlanti principali. In questo modo, sarà possibile filtrare le frequenze basse dai segnali che attivano gli altoparlanti principali, con conseguenti prestazioni migliori.

Se non si usa un crossover attivo e si desidera eseguire gli altoparlanti principali full-range, è possibile suddividere i segnali di uscita del preamplificatore impiegando dei connettori a Y appropriati al posto del crossover attivo mostrato nello schema.

Due tipologie di collegamento sono disponibili per collegare i Fathom IWSv2 all'impianto audio a due canali: bilanciato (connettore XLR o TRS da 1/4 poll.) e sbilanciato (connettore tipo RCA). I collegamenti bilanciati forniscono una reiezione superiore del rumore e assicurano una messa a terra appropriata tra componenti. Se il preamplificatore o il crossover attivo offre uscite bilanciate, consigliamo vivamente di usarle.

Nello schema di collegamento sulla destra, i collegamenti bilanciati sono mostrati come linee piene, i collegamenti sbilanciati sono mostrati come linee tratteggiate. L'utente utilizzerà soltanto uno di questi metodi di collegamento in ingresso (non entrambi).

NOTA: Se desiderato, dei Fathom IWSv2 aggiuntivi possono essere collegati in modalità "Slave" a ciascun Fathom IWSv2 connesso come mostrato nel presente schema. Consultare lo "Schema di collegamento 2" a pag. 24 per una spiegazione del collegamento Slave.

ATTENZIONE

PROCEDURE CONSIGLIATE DELLA CONFIGURAZIONE

1. Predisposizione del processo di configurazione: 27-28
2. Applicazione D.A.R.O.: 29-30
3. Impostazione del livello: 30
4. Regolazione della polarità/fase: 31
5. Regolazione E.L.F. Trim: 31

PREDISPOSIZIONE DEL PROCESSO DI CONFIGURAZIONE:

Si prega di confermare le seguenti impostazioni dell'impianto prima d'iniziare il processo di configurazione. In questo modo, sarà possibile garantire un punto di partenza neutrale e una configurazione efficace del proprio impianto subwoofer.

Sul proprio ricevitore home theater o preamplificatore/processore:

Prima d'iniziare la configurazione del proprio impianto subwoofer Fathom IWSv2, consigliamo di impostare il proprio ricevitore o preamplificatore/processore come indicato di seguito:

1. Dimensioni dell'altoparlante

Nel menu di configurazione dell'altoparlante del proprio ricevitore o preamplificatore/processore, configurare tutti gli altoparlanti ad alta frequenza su "small" con un punto crossover di 80 Hz. Questo invierà TUTTI i bassi al/ai Fathom IWSv2.

2. Distanza dell'altoparlante

Nel menu di configurazione dell'altoparlante, configurare correttamente le distanze di tutti gli altoparlanti al sedile di ascolto primario, inclusa la distanza del subwoofer. Servirsi di un metro a nastro per determinare queste distanze (è importante la coerenza temporale). Se si utilizzano diversi Fathom IWSv2, calcolare la media delle loro distanze rispetto al sedile di ascolto primario e utilizzare quel numero per impostare la distanza dei subwoofer.

3. Livello del subwoofer

Impostare il livello del subwoofer nel ricevitore o preamplificatore/processore su “0” oppure nella sua posizione centrale.

4. Comandi dei toni/Equalizzatori

Configurare i comandi di tutti i toni su “0” e disattivare tutte le funzioni equalizzatore.

Sul proprio crossover attivo o processore di gestione dei bassi:

Se si usa un crossover attivo oppure un processore di gestione dei bassi, consigliamo di impostarlo come indicato di seguito prima d'iniziare la configurazione del proprio impianto subwoofer Fathom IWSv2 (si prega di spegnere tutti i Fathom IWSv2 nell'impianto, prima di effettuare queste regolazioni):

1. Frequenza del filtro passa-basso

Selezionare una frequenza del filtro passa-basso di 80 Hz (pendenza di 12 dB/ottava)

2. Frequenza del filtro passa-alto

Selezionare una frequenza del filtro passa-alto di 80 Hz (pendenza di 12 dB/ottava)

3. Livello di uscita (subwoofer) passa-alto

Impostare il livello di uscita del subwoofer su “0” oppure in posizione centrale.

Spegnere il ricevitore home theater o preamplificatore/processore per apportare queste regolazioni.

1. Interruttore"Power"

Far scattare l'interruttore "Power" di ogni Fathom IWSv2 in posizione "On".

2. Interruttore "Lights"

Far scattare l'interruttore "Lights" di ogni Fathom IWSv2 in posizione "On". Se non si vedono luci sul pannello anteriore, è possibile che ci sia dimenticati di collegare il Fathom IWSv2 oppure potrebbe esserci un problema con il circuito elettrico.

Se si usa un unico Fathom IWSv2, confermare che la sua spia "Input Mode" sia in posizione "Master". In caso contrario, sarà necessario accedere all'interruttore "Input Mode" sul pannello posteriore del Fathom IWSv2. Se si usano Fathom IWSv2 multipli nella configurazione Master/Slave, confermare che l'unità collegata direttamente al ricevitore o preaplificatore/processore indichi "Master" sulle sue spie "Input Mode" e che tutte le altre unità indichino "Slave" sulle loro spie "Input Mode". In caso contrario, sarà necessario accedere agli interruttori "Input Mode" sui pannelli posteriori dei Fathom IWSv2.

4. Interruttore "Level Mode"

Far scattare l'interruttore "Level Mode" sul Fathom IWSv2 Master in posizione "REF".

5. Interruttore "LP Filter"

Se il proprio ricevitore/processore home theater manipola la gestione dei bassi (altoparlanti impostati su "small"), oppure se si usa un crossover/processore di gestione dei bassi esterno, far scattare l'interruttore "LP Filter" sul proprio Fathom IWSv2 Master su "OFF". In caso contrario, selezionare la posizione "12 dB".

Ruotare la manopola "LP Freq." in posizione "80 Hz".

7. Manopola "E.L.F. Trim (dB)"

Ruotare la manopola "E.L.F. Trim" su "0"

8. Interruttore"Polarity"

Far scattare l'interruttore "Polarity" su "0."

9. Manopola "phase (deg.)"

Ruotare la manopola "phase" su "0" gradi

10. D.A.R.O. Interruttore Defeat

Premere l'interruttore Defeat D.A.R.O. di modo che la spia rossa nell'interruttore resti accesa.

PROCEDURE CONSIGLIATE DELLA CONFIGURAZIONE (continua) Configurazione dell'impianto subwoofer:

Una volta impostati i comandi sul proprio ricevitore home theater o preamplificatore/processore e sul/sui Fathom IWSv2 alle impostazioni consigliate alle pagine 27-28, si è pronti a iniziare la configurazione del Fathom IWSv2 per prestazioni ottimali.

In alcuni sistemi, l'amplificatore Fathom IWSv2 sarà installato lontano dall'ambiente di ascolto. Per questi casi, il cavo del microfono D.A.R.O. potrebbe non essere sufficientemente lungo da eseguire la calibrazione.

Per agevolare la calibrazione con l'amplificatore Fathom IWSv2 nella propria stanza di ascolto, la cassa del subwoofer Fathom IWSv2 include terminali per altoparlante montati sul lato anteriore (connettori a banana standard). Questi terminali consentiranno all'utente di collegare momentaneamente l'amplificatore alla cassa a scopo di calibrazione, anche se la cassa è installata permanentemente nella nicchia.

Se l'impianto dispone di una configurazione Master/Slave, è necessario soltanto avere l'amplificatore designato come Master ubicato nella stanza di ascolto. È necessario posare un cavo XLR momentaneo alle unità Slave ubicate in lontananza.

1. Applicazione del Digital Automatic Room Optimization (D.A.R.O.)

Ora, si è pronti per applicare la potenza dell'esclusivo sistema Digital Automatic Room Optimization di JL Audio. Questo sistema misura la risposta del subwoofer in corrispondenza del sedile primario di ascolto e applica un equalizzatore potente a 18 bande per domare i picchi causati dai modi della stanza, comportando prestazioni di bassi più accurati e fluidi. Se si usano diversi Fathom IWSv2 in una configurazione Master/Slave, sarà necessario soltanto gestire l'unità designata come "Master" per eseguire la calibrazione D.A.R.O. per l'intero impianto subwoofer. Si noti che l'elaborazione di tutti i segnali è disattivata durante la calibrazione D.A.R.O., indistintamente dalle impostazioni delle manopole. Il normale funzionamento sarà ripristinato una volta completata la calibrazione.

a) Impostare l'interruttore di accensione principale in posizione "ON" e accertarsi che le spie del Fathom IWSv2 sono accese mediante l'interruttore "Lights".
b) Rimuovere il microfono di calibrazione dalla sua custodia protettiva e collegare il rispettivo cavo al connettore jack mini-XLR sul pannello di controllo anteriore del Fathom IWSv2.

NOTA: D.A.R.O. La calibrazione è possibile soltanto quando il microfono di prova JL Audio è inserito nel pannello anteriore del Fathom IWSv2. La funzione “Calibration” è disattivata senza alcun microfono collegato, al fine di prevenire perdite di impostazioni.

c) Collegare il microfono all'altra estremità del cavo del microfono e posizionare momentaneamente il microfono nel sedile primario di ascolto. Se si dispone di un'asta per microfono, è possibile posizionare il microfono all'altezza della testa e collocarlo nel sedile primario di ascolto.
d) Sul pannello di controllo del Fathom IWSv2, premere il tasto “Calibrate”. La luce verde sul tasto “Calibrate” lampeggerà lentamente, a indicare che la calibrazione inizierà nel giro di 5 secondi.

IMPORTANTE! ACCERTARSI CHE LA STANZA SIA SILENZIOSA MENTRE IL D.A.R.O. È CALIBRATO! SPEGNERE EVENTUALI APPARECCHI RUMOROSI IN PROSSIMITÀ DELLA STANZA DI ASCOLTO (LAVASTOVIGLIE, LAVATRICI, ECC.)

È DI PARTICOLARE IMPORTANZA SPEGNERE I CONDIZIONATORI D'ARIA O LE POMPE DI CALORE DURANTE LA CALIBRAZIONE. QUESTI SISTEMI HVAC DI TIPO AD ARIA FORZATA POSSONO GENERARE LIVELLI MODERATI DI RUMORE A 15 - 20 HZ CHE POSSONO INTERFERIRE CON LA CALIBRAZIONE.

e) Una volta trascorsi 5 secondi dalla selezione di “Calibrate”, tornare al proprio sedile primario di ascolto e tenere il microfono in posizione di seduta normale della testa, approssimativamente all'altezza delle orecchie.
f) Una sequenza di rumori molto bassi sarà riprodotta dall'impianto subwoofer che somiglierà a un tuono in lontananza. La sequenza dura approssimativamente 3 minuti. Nel corso di questo processo, il sistema D.A.R.O. esegue un rilevamento della risposta di frequenza presso il sedile e corregge i problemi che trova. Il sistema D.A.R.O. compensa che eventuali differenze di livello prima e dopo, di modo che il subwoofer abbia un rumore percepito simile dopo il processo di calibrazione. Una volta che il D.A.R.O. ha terminato la calibrazione, il tasto "Calibrate" rimarrà acceso, a indicare una calibrazione avvenuta correttamente.

Se l'utente desidera eseguire una calibrazione ex novo, è sufficiente ripetere i passaggi sopraindicati.

Per eliminare le impostazioni D.A.R.O. (ad es. ritornare a piatto) e spegnere la spia Calibrate, tenere premuto il tasto Demo, quindi premere il tasto Defeat.

Si prega di notare che questa sequenza di tasti deve avvenire rapidamente. Se si tiene premuto il tasto Demo per più di 2 secondi senza toccare il tasto Defeat, inizieranno i toni Demo. Qualora ciò dovesse accadere, attendere semplicemente che termini la sequenza Demo e tentare di nuovo. Attenendosi alla normale procedura indicata in alto, è possibile eseguire una nuova calibrazione.

2. Impostazione del livello

Impiegando della musica o un film familiare con bassi profondi, regolare il livello del subwoofer per mescolarsi con gli altri altoparlanti, servendosi del comando di livello del subwoofer sul ricevitore o preamplificatore/processore. Questo metodo è più immune alla manomissione rispetto alla manopola “Master Level” del Fathom IWSv2 (pensiamo ai bambini piccoli o visitatori curiosi).

Nell'improbabile eventualità che il controllo di livello subwoofer nel ricevitore o preamplificatore/processore non possa essere innalzato abbastanza per un'equivalenza di livello del Fathom IWSv2, ruotare quella manopola su "0". Poi, far scattare l'interruttore "Level Mode" del Fathom IWSv2 su "Variable" e con "0" come punto di riferimento (il guadagno in modalità REF e il guadagno "0" Variable sono identici), usare il comando "Master Level" per un'equivalenza di livello del subwoofer con altri altoparlanti. PRENDERE NOTA DI QUEST'IMPOSTAZIONE PER L'USO FUTURO.

Per informazioni più dettagliate sui comandi delle impostazioni di livello del Fathom IWSv2, consultare i capitoli “Modalità di livello” e “Manopola di livello Master” a pagina 14 del presente manuale.

IMPORTANTE

IMPORTANTE

3. Regolazione della polarità e della fase

Spesso, è utile avere una seconda persona che attivi questi comandi, di modo che si possano udire facilmente le variazioni dal sedile di ascolto primario.

Ascoltando del materiale sorgente familiare (preferibilmente musica con buona risposta di bassi superiori e massi medi), far scattare l'interruttore "Polarity" da "0" a "180" e ascoltare le differenze. L'impostazione corretta suonerà più naturale con la migliore articolazione dei bassi superiori. Se entrambe hanno un audio simile, scegliere "0".

Una volta impostata la polarità, servirsi dello stesso materiale musicale per testare diverse impostazioni del comando “Phase” e scegliere quella che ottimizza ulteriormente la risposta dei bassi superiori e medi. Se non è possibile ascoltare la differenza, impostare il comando su “0”.

Utilizzare il comando “E.L.F. Trim” per regolare l’estensione dei bassi estremamente ridotti del Fathom IWSv2. Questo comando consente -12 dB di taglio o +3 dB di aumento a 24 Hertz e si rivela particolarmente utile quando si usa un Fathom IWSv2 (o due) in un home theater di misure da piccole a medie. Dal momento che gli spazi chiusi esigui aiutano a innalzare il livello di frequenze di bassi più ridotti, gli home theater più piccoli possono essere sopraffatti dalla forte uscita dei bassi ridotti del subwoofer Fathom IWSv2. Questo può creare una nota “spessa” o “rigonfia” nella zona dei bassi più ridotti. Ruotando la manopola “E.L.F. Trim” si riduce il livello di bassi ridotti estremi e si allevia questa condizione. Sentirsi liberi di sperimentare e ascoltare una varietà di materiali impegnativi fino a individuare la migliore corrispondenza per la propria stanza e i propri gusti.

Ora il Fathom IWSv2 è ottimizzato per le migliori prestazioni dei bassi presso il proprio sedile di ascolto. Complimenti!

IMPORTANTE

IMPORTANTE! PRENDERE NOTA DI TUTTE LE IMPOSTAZIONI ESEGUITE NEI PASSAGGI DA 2 A 4 PER LA CONSULTAZIONE FUTURA.

IMPORTANTE

IMPORTANTE! SE SI SPOSTA IL SEDILE DI ASCOLTO PRINCIPALE IN FUTURO, È NECESSARIO ESEGUIRE LA PROCEDURA D.A.R.O. DI NUOVO. UN'EVENTUALE CALIBRAZIONE È UNIVOCA PER QUELLA PARTICOLARE COMBINAZIONE DI POSIZIONE DEL SUBWOOFER E DEL SEDILE DI ASCOLTO. È SUFFICIENTE ATTENERSI AI PASSAGGI SOPRAINDICATI PER CREARE UNA NUOVA CURVA DI CALIBRAZIONE.

DOMANDE FREQUENTI

Il Fathom IWSv2 dispone di una schermatura magnetica?

I subwoofer Fathom IWSv2 non hanno una schermatura magnetica. Per evitare distorsioni magnetiche con alcune tipologie di televisori, collocare il Fathom IWSv2 almeno a 3-4 piedi (1 - 1,5 m) dal proprio schermo.

La mia bolletta dell'elettricità sarà alta se lascio il Fathom IWSv2 in modalità "Auto"?

Quando in modalità “Auto”, l’amplificatore Fathom IWSv2 si attiva soltanto se è rilevato un segnale notevole in corrispondenza degli ingressi. Quando spento, rimangono attivi soltanto i circuiti di standby, che assorbono quantità trascurabili di corrente dalla presa a muro (meno di 10 Watt).

Dovrei scollegare il mio subwoofer durante una tempesta oppure un'assenza prolungata?

SI. Si dovrebbe scollegare il proprio Fathom IWSv2 durante una tempesta (o prima). In questo modo si prevengono eventuali danni dovuti a picchi di tensione a causa dei fulmini. In queste condizioni, è una buona idea scollegare tutti i componenti audio/video. Se si andrà via da casa per diversi giorni, è anche una buona idea scollegare i componenti dell'home theater al fine di prevenire danni dovuti a tempeste impreviste o condizioni della linea elettrica.

RISOLUZIONE DEI PROBLEMI

Nessun suono dal subwoofer.

1. Verificare che l'amplificatore Fathom IWSv2 sia collegato, acceso e che le spie sul pannello anteriore siano accese. Se il Fathom IWSv2 non si attiva, verificare l'interruttore di circuito che alimenta la sua presa.
2. Se l'amplificatore Fathom IWSv2 è configurato per accendersi automaticamente mediante la modalità di rilevamento del segnale, accertarsi che l'interruttore "12V TURN-ON" sia su "Off".
3. Testare il subwoofer impiegando il tasto DEMO sul pannello anteriore dell'amplificatore. Se il sub emette toni demo, i circuiti interni del subwoofer sono conformi ed è possibile che vi sia un problema con l'ingresso. Verificare i collegamenti del cavo in ingresso in corrispondenza dell'amplificatore Fathom IWSv2 e del ricevitore/preamplificatore/processore.
4. Verificare che le impostazioni del subwoofer del proprio ricevitore non siano cambiate.
5. Se gli altri altoparlanti riproducono audio, ma il Fathom IWSv2 no, tentare di sostituire il cavo che collega il Fathom IWSv2 all'impianto.
6. Se il problema persiste, contattare il rivenditore o il Supporto tecnico JL Audio per ricevere assistenza.

Il livello dei bassi è cambiato.

1. Accertarsi che le impostazioni di livello (sull'amplificatore Fathom IWSv2 e nel ricevitore/preamplificatore/processore) non siano cambiate.
2. Se si utilizza la manopola “Master Level” del Fathom IWSv2 per impostare il livello del subwoofer, confermare che l'interruttore “Level Mode” sia impostato su “Variable”.
3. Verificare la posizione della manopola E.L.F. Trim.

Ronzio e altri rumori insoliti dal proprio Fathom IWSv2

1. Consultare la sezione “Interruttori di modalità d'ingresso” a pagina 19 del presente manuale, specialmente se altri componenti a monte, i cavi, ecc. sono stati sostituiti di recente.
2. Spegnere il Fathom IWSv2, scollegare tutti i suoi cavi di segnale in ingresso e uscita, quindi accendere di nuovo Fathom IWSv2. Se il rumore scompare, il rumore è causato da un'altra zona nell'impianto. Ricollegare i cavi uno alla volta per aiutarsi a individuare il problema.

I bassi suonano "torbidi" o "troppo pesanti".

1. Tentare di ridurre il livello di 24 Hertz impiegando il comando E.L.F. Trim. A volte, i bassi torbidi possono essere provocati da un'uscita di frequenza troppo bassa in una stanza di dimensioni moderate.
2. Ridurre il livello complessivo del subwoofer.
3. Verificare le impostazioni del subwoofer del ricevitore.
4. Tentare una sede differente del sedile di ascolto principale. Cambiando la posizione del sedile, è possibile influire ENORMEMENTE sul rendimento dell'impianto. Consultare il paragrafo sulla posizione alle pagine 6-10 del presente manuale.

D.A.R.O. Il tentativo di calibrazione offre un lampeggiamento rapido della spia di calibrazione

1. Accertarsi che il microfono JL Audio sia collegato correttamente nel jack del pannello anteriore. La calibrazione si avvierà SOLTANTO con il microfono JL Audio collegato. Il collegamento di qualsiasi altro microfono comporterà la mancata riuscita della calibrazione.
2. Se la calibrazione non riesce con il microfono JL Audio collegato correttamente, tentare una nuova calibrazione con il microfono in posizione a \~ 6 piedi di distanza dalla cassa altoparlante del Fathom IWSv2. Se la calibrazione fallisce di nuovo, il microfono o il rispettivo cavo non è conforme e dovrà essere sostituito. Contattare l'Assistenza Clienti JL Audio.

FATHOM ^ IWS

FUNZIONI

Ingressi sbilanciati:

Stereo o Mono (due jack RCA - Impedenza d'ingresso 50 kOhm)

Ingressi bilanciati:

Stereo o Mono (due jack XLR femmina - Impedenza d'ingresso 20 kOhm)

Uscita a Slave:

Bilanciato (un jack XLR maschio)

Uscite altoparlante:

Connettori a 2 poli Neutrik speakOn° (usare componente Neutrik: NL2FX)

Modalità d'ingresso:

Master o Slave

Modalità livello:

Riferimento (guadagno fisso) o variabile da -completamente tacitato a +15 dB su guadagno di riferimento

Modalità di accensione:

Spento, Accesso o Automatico (rilevamento del segnale o trigger di 12 V)

Modalità luci:

Spente, Accese o Basse

Modalità del filtro passa basso:

Spento, 12 dB per ottava o 24 dB per ottava

Frequenza di cutoff del filtro passa-basso:

Variabile da 30 Hz - 130 Hz

Polarità:

0 o 180 gradi

Fase:

Variabile da 0 Hz - 270 Hz

E.L.F. Trim:

Variabile da -12 dB a +3 dB a 23 Hz

Automatico, equalizzatore a 18 bande con microfono di calibrazione di grado di laboratorio, disattivabile, in dotazione.

Capacità di uscita trigger di 12 V:

150 mA (mini connettore jack 1/8 in./3,5 mm)

Specifiche	IWSv2-SYS-113Subwoofer domesticoFathorn IWSv2	IWSv2-SYS-213Subwoofer domesticoFathorn IWSv2
Tipo di cassa:	Cassa sigillata singola Due casse sigillate singole
Driver:	13,5 pol.(diametro nominale)	13,5 pol.(diametro nominale)In c'ascuna delle due casse
Risposta della frequenza (anecoica):	26 Hz - 101 Hz (+/- 1,5 dB)-3 dB a 25 l/z / 112 l/z-10 dB a 22 Hz / 150 Hz	26 Hz - 101 Hz (+/- 1,5 dB)-3 dB a 25 l/z / 112 l/z-10 dB a 22 Hz / 150 Hz
Area effettiva del pistone:	98,26 sq. in. / 0,0634 m ^2	196,51 sq. in. / 0,1268 m ^2
Escursione effettiva:	147,3 cu. in. (2,41 litr.)	294,6 cu. in. (4,82 litr)
Potenza amplificatore:	000 Watt RMS a breve termine 2000	Watt RMS a breve termine

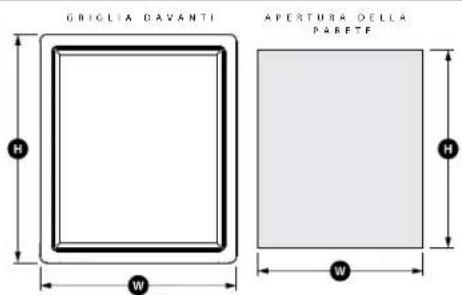

Dimensioni della griglia: (A) Altezza x (L) Larghezza	17,64 pollici x 17,14 pollici448 mm x 435 mm
Dimensioni dell'apertura della parete:(L) Larghezza x (A) Altezza	16 pollici x 16,5 pollici406 mm x 419 mm

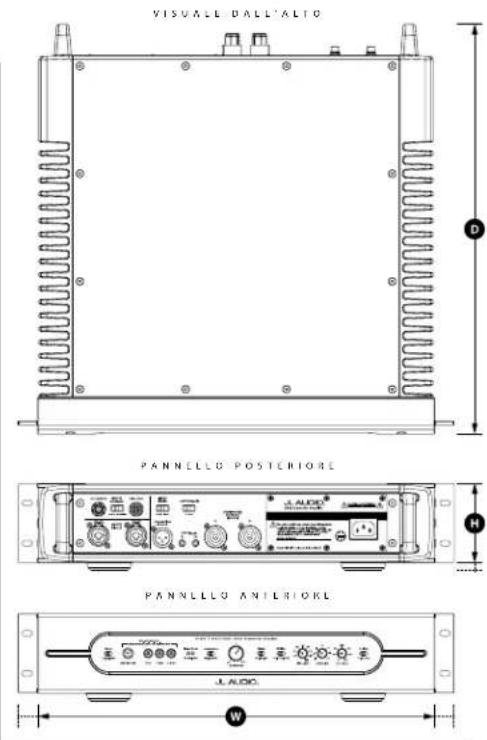

Dimensioni amplificatore:(A) Altezza x (L) Larghezza x (P) ProfonditàLe dimensioni in altezza NON includono - piedini.	3,5 m x 17,4 in. x 17,9 in.89 mm x 412 mm x 455 mm
Peso netto amplificatore:	35 los. (15,9 kg) 43 los. (19,5 kg)
Rifinitura della cassa:	Rivestimento testurizzato nero	Rivestimento testurizzato nero
Rifinitura della griglia:	Banco (vernicaabile)

"JL Audio", "Fathom" e il logo JL Audio sono marchi commerciali registrati di JL Audio, Inc.

©2022 JL Audio, Inc. • Per informazioni più dettagliate, si prega di visitare il nostro sito Web www.jlaudio.com. Le Immagini del prodotto mostrate sono solo a scopo illustrativo e potrebbero differire dal prodotto effettivo. A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggette a modifica senza preavviso.

www.jlaudio.com

10369 North Commerce Parkway • Miramar, Florida • 33025 • USA

VISUALD DALL'ALTO PANNELLO POSTERIORS PANNELLO ANTERIORL LAUCO

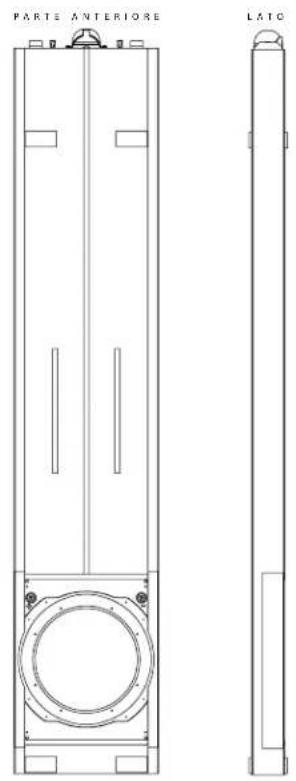

PARTE ANTERIORE LATC

GIGLIA CAVANTI APERTURA DELLA PARTE H W H W

JLAUDIO

低音炮功率放大器

JL AUDIO.

SAv2

用户手册

重要安全说明
