Fathom IWSv2-SYS-113 - 低音炮 JL Audio - 免费用户手册

用户手册 Fathom IWSv2-SYS-113 JL Audio

警告为降低火灾或触电风险，请勿将本产品暴露在雨水或潮湿的环境中。

注意事项

触电风险

请勿打开

注意事项：为降低触电风险，请勿拆卸机箱。本产品无用户可自行维修的内置零部件。请向具备资质的人员寻求维修帮助。

1. 阅读相关说明 — 应在操作超低音音响前阅读所有的安全及操作说明。
2. 保存相关说明 — 应妥善保存安全及操作说明，以供未来参考。
3. 注意警告 — 应遵循超低音音响上及操作说明中的所有警告。
4. 遵循说明 — 应遵循所有操作及使用说明。
5. 水和潮湿环境 — 不应在有水的地方附近使用超低音音响，例如，浴缸、洗脸池、水槽、洗衣机附近、潮湿的地下室、游泳池附近等。
6. 通风 — 应确保超低音音响功放放置的位置或方式不会影响其正常通风。例如，超低音音响功放不应放置在可能阻碍散热器叶片气流的床、沙发、地毯或类似表面上。如果将超低音音响功放放置在“内置”安装中，确保流向散热器的气流畅通。请勿使用桌布、窗帘等盖住功放散热器。
7. 热源和火源 — 超低音音响和功放应远离热源，如散热器、热风调节器、炉灶、壁炉或其他产生热量的设备。请勿在超低音音响或功放顶部或附近放置蜡烛。
8. 电源—超低音音响仅能连接至操作说明所述或产品上所标记类型的电源。
9. 电源线保护 — 电源线布线时，应确保电源线上或周围放置的物品不会被踩到或夹住，并特别注意插头处的电源线、简易型插座以及电源线连接超低音音响的位置。
10. 清洁 — 应仅按照操作说明中的建议清洁超低音音响和功放。
11. 闲置 — 当超低音音响功放长期不使用时，应从插座上拔下超低音音响电源线
12. 闪电和电涌 — 我们建议您在雷暴和/或反复停电时断开超低音音响功放与电源插座的连接，以防止电涌造成的损坏。

等边三角形内的闪电和箭头符号旨在提醒用户，产品机箱内会存在未绝缘的“危险电压”，其水平可能足以对人体构成触电危险。

等边三角形内的感叹号旨在提醒用户，产品随附的档中有重要的操作和维护说明。

本产品断开装置为器具耦合器,器具耦合器位于产品的电源线附近的位置,当不使用时,请将电源线通过器具耦合器拔掉,器具耦合器附近不得放置其他物体,以免妨碍与电源的断开。

警告

1. 异物或液体进入 — 请注意，不要让异物落入设备中，或液体溅到超低音音响机箱上。请勿将超低音音响置于液体滴落或飞溅的环境中。请勿在超低音音响或功放顶部或附近放置装有液体的容器。例如：花瓶、饮料、油灯等。

2. 需维修的损坏 — 超低音音响出现以下情况时，应由具备资质的人员进行维修：

a. 电源线或插头损坏
b. 异物落入设备中，或液体溅到超低音音响中
c. 超低音音响暴露在雨水中
d. 超低音音响运行似乎不正常，或性能发生明显变化
e. 超低音音响掉落或机箱被物理损坏
f. 超低音音响驱动器的音盆和/或悬架已物理损坏

1. 维修 — 用户不应尝试超出操作说明描述范围的超低音音响维修。其他所有类型的维修应由具备资质的人员进行。

2. 过载 — 请勿让墙上插座、电源延长线或插排过载，这可能会导致火灾或触电的危险。

3. 接地 — 超低音音响配有一根三叉接地电源线。应采取预防措施，确保超低音音响的接地方式不会失效。破坏超低音音响电源线的接地插头可能会增加触电风险，并可能导致超低音音响的电子元件永久损坏。

这种超低音音响能够产生非常高的声压级。请在运行过程中保持克制，以避免您的听力受到永久性损害。

此型号（型号：SAv2-2kW）的总输出功率大于 500 瓦，无需办理中国 CCC 认证。

FCC 合规声明

注：此设备已经过测试，符合FCC规范第15部分的限制。此类限制旨在提供合理的保护，以防止住宅用装置中的有害干扰。此设备会产生、使用和辐射射频能量，如不按照说明安装，可能会对无线电通信造成有害干扰。但不保证在特定安装条件下不会发生干扰。若此设备确实对无线电或电视接收造成有害干扰（可通过关闭和开启设备来确定），则建议用户尝试通过以下一种或多种措施纠正干扰：

• 调整接收天线或移动其位置。
• 扩大设备和接收机之间的距离。
• 将设备连接至与接收机不同的电路的插座中。
• 向经销商或经验丰富的无线电/电视技术人员寻求帮助。

目录

重要安全说明： 2-3

简介：....4

产品概述/包装内容： 5

在您的视听室中安置 Fathom IWSv2: 6-10

前置控制面板布局：.... 11

后置控制和接口面板布局：.... 11

前置面板控制详细说明：....12-16

连接 Fathom IWSv2:....17-22

系统连接图：....23-26

推荐设置流程：....27-31

常见问题解答： 32

故障排查：.... 33

有限责任保修/服务信息： 35

规格：.... 36

简介

感谢您购买捷力Fathomv2动力超低音音响系统。本产品经过精心设计，可在未来多年为您的家庭影院或音频系统提供卓越的性能。

作为一家公司，我们致力于高性能扬声器和

功放技术的核心研究。捷力的远足超低音音响驱动器设计被广泛视为是线性行为和

高输出的参考标准。我们还集中精力研发了强大的

功放和信号处理技术，

旨在提供卓越的低频性能。您的 Fathom v2 紧凑、

精美的包装中融入了这些核心原则，

可提供无与伦比的视听体验。

我们衷心感谢您的选购，并邀请您仔细阅读本用户手册，以实现 Fathom IWSv2 超低音音响系统的最高性能。尽情享受吧。

Fathom IWSv2 超低音音响中包含捷力技术

DMA 优化电机系统

DMA 是捷力的创新动态电机分析系统，旨在改善动态电机行为。经过 DMA 优化，扬声器电机在极大的位移范围内保持线性，并在较大的功率范围内保持高度稳定的固定磁场。这大大减少了失真现象，并忠实地复制了瞬变...或者简单地说：紧凑、干净、清晰的低音。

同心管悬架

Fathom IWS 驱动器的悬架技术支持在非常浅的框架设计中进行高线性位移。

Floating-Cone™ 连接方法

这种组装技术确保了已组装扬声器中恰当的环绕几何结构，以实现更好的位移控制和动态音圈对齐。

平稳状态增强型定心支片附件

这种高完整性的悬架附件在高位移量时缓解了定心支片材料的压力，以提高可靠性。

高阻尼反馈电路

这种创新的分立控制电路设计让我们的D类开关功放能够保持出色的阻尼系数，从而改善瞬时行为和保真度。

产品概述

捷力 Fathom IWSv2 超低音音响高度优化的机箱中 结合了最先进的捷力超低音音响驱动器和电子/功放组件，能够为您的家庭影院或家庭音频系统提供非凡的视听体验。

Fathom v2 超低音音响系统中的超低音音响驱动器能够实现出色的线性位移，而不会产生故障或声音失真。这种参考级品质的驱动器可支持 Fathom v2 超低音音响以惊人的冲击力和卓越的精度重现强大的低频事件。

为了最大限度地利用这个远足驱动器平台，需要大量的受控功率。我们的电子工程团队对典型的节目材料及其动态需求进行了深入的分析，以平衡相对于系统阻抗特性的电流消耗和实际输出功率要求。经过仔细研究，采用创新反馈技术并经过精密设计的开关功放得以诞生。在参考额定扬声器阻抗时，这些尖端设计能够提供相当于1000瓦（系统1）和2000瓦（系统2）的RMS功率的不限幅输出电压，让我们能够充分利用每个驱动器的完整位移包络。

封装 Fathom v2 超低音音响的工作部件的精美机箱亦经过精心设计。为了控制 Fathom 驱动器产生的压力，我们采用了数控切割机柜级波罗的海桦木胶合板材料，以及广泛的内部支撑功能和先进的组装技术。

您的视听室是影响您的低音声效的另一个封闭空间。所有房间都会创建特定的声音信号，必须对其进行有效管理，以实现均衡的低频性能。为了辅助这项流程，Fathom v2 配备了一套广泛的信号处理工具，旨在优化您的 Fathom v2 在视听室内的性能。这些功能包括捷力的独家数字化自动房间优化系统。该系统部署了 18 个频段的数字均衡，以驯化室内声效并提供紧张刺激的低音增强精度。

您可以从本简要介绍中了解到，这款壁式超低音音响中涵盖了很多技术。本手册的内容将针对这些功能进行说明，并指导您完成 Fathom v2 超低音音响的设置和调整，帮助您实现极致的低频视听体验。

如果您需要帮助，我们建议您联系您的捷力授权零售商获取专业设置建议和服务。

包装内容

Fathom IWSv2 功放出厂时包含以下内容：

• 用户手册
  • (2) Neutrik speakOn® 扬声器接口 (NL2FX)
  (2) 机架式挂耳（预装）
  (2) 前置面板端盖
  (4) 橡胶垫脚（带安装硬件）
• IEC 电源线（三叉）
• 捷力校准麦克风

重要

重要！在拆封 FATHOM IWS 超低音音响的包装之前，最好先阅读下一章节。建议在最终安装位置附近拆封超低音音响的包装。

在您的视听室中安置 FATHOM IWSV2 机柜：

您的视听室或影院是声音重现系统不可或缺的一部分。房间及其家具、材料、门窗的物理尺寸在定义您的系统声效方面起着重要作用。

当您把一个声源放在一个封闭的矩形空间中时，就会产生“驻波”，这是由于声音的波长和您房间的面积之间的关系造成的。换句话说，驻波由被困在房间里的声能产生，因为它在相对的墙壁之间来回反弹。房间里的驻波仅根据您在房间里的实际位置，在声音更大或更柔和的地方产生声学波峰和波谷。能量也会在房间的边界“积聚”，在某些频率上产生夸张的低音响应。这些基本的房间共振被称为房间“模式”。

这种模式的寓意是尽量避免在驻波波峰或波谷区域的座位位置。强烈建议您将视听座位放置在波峰和波谷适中且不相互加强的区域。应避免的两个最明显的区域是靠近房间中心的区域和靠近房间任何墙壁的区域。

就像您的视听座位可放置在波峰区或波谷区一样，超低音音响也可以。放置在房间角落时，超低音音响会最大限度地激发房间的模式结构，以最少的波谷创造出最强的输出。当超低音音响从角落或墙面拉出时，房间模式的刺激程度较低，这可能会改变您视听座位上的声音。

请确保同时尝试您的视听座位位置和超低音音响位置，以找到最佳解决方案。细致的实验通常会产生一种更优质的音效系统。请使用我们的设置建议（在对页和后续几页进行说明）可以帮助您入门。

如果您不能避免把沙发放置于靠后墙的位置，或者您的超低音音响处于非最佳位置，那么也不会损失什么。您的 Fathom IWSv2 的数字化自动房间优化 (D.A.R.O.) 系统可以显著改进这些不太理想的情况。

我们建议您首先将 Fathom IWSv2 机箱放置在房间前部靠近前左扬声器或右扬声器的位置，但不要直接放在房间中央。由于 IWSv2 机箱内置在墙体中，即使之后发现偏载低音太强烈，您以后也无法移动机箱。有关安置的更多灵感，请参阅以下说明。

我们建议您避免将 Fathom IWSv2 机箱放置在靠近窗户的位置，以防止嘎嘎作响和声音传播到外界。

如果您计划在机柜内安装 Fathom IWSv2 功放，请参阅第 8 页上的指南。

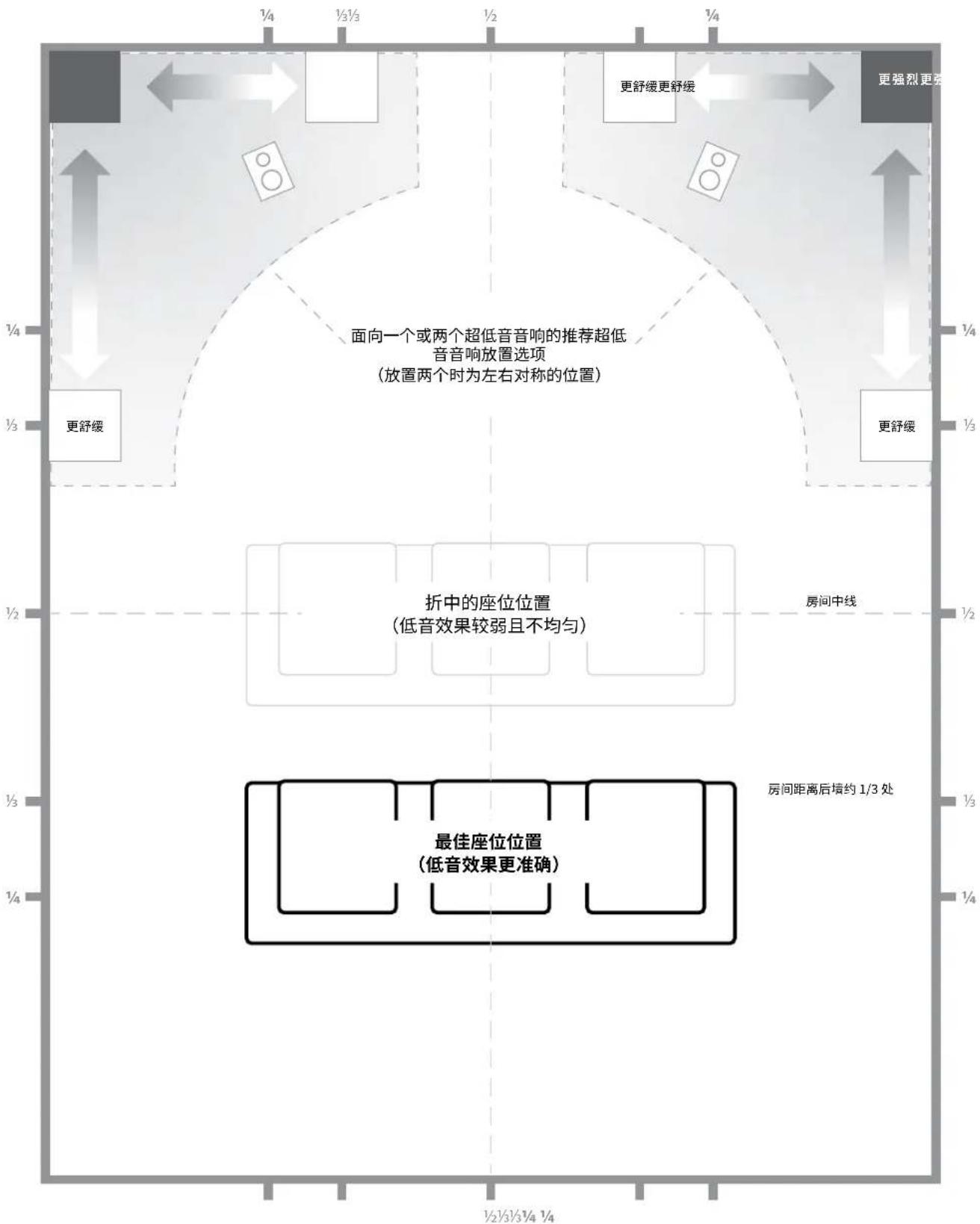

面向一个 Fathom IWSv2 机箱的推荐超低音音响放置选项

1/4 1/3 1/2 1/4 更舒缓更舒缓 更强烈更强 1/4 1/3 更舒缓 面向一个或两个超低音音响的推荐超低 音音响放置选项 (放置两个时为左右对称的位置) 1/4 1/3 更舒缓 1/2 折中的座位位置 (低音效果较弱且不均匀) 房间中线 1/2 1/3 房间距离后墙约1/3处 1/3 1/4 最佳座位位置 (低音效果更准确) 1/2 1/3 1/4 1/4

机架安装或定制机柜安装的特殊功放注意事项

Fathom IWSv2 功放的设计采用了 “内置” 友好型设计。所有需要的典型控制位于前置面板上。Fathom IWSv2 功放只需遵循几个简单的指南即可轻松集成到设备机架或定制机柜中。

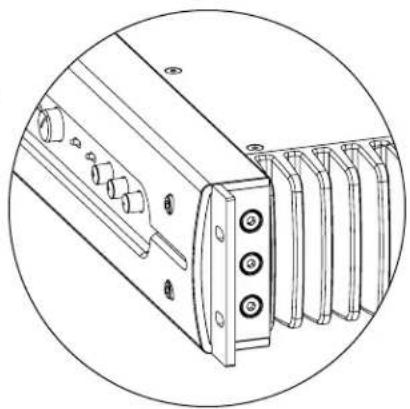

1. 在 Fathom IWSv2 功放侧面安装的散热器周围留出足够的空间，以便进行充分散热。此外，在功放后部留出接口空间。
2. Fathom IWSv2 功放已准备就绪，可安装在标准设备机架中。
3. Fathom IWSv2 功放还包括桌面硬件。IWSv2 功放包括特殊的前置面板端盖，用于替换机架耳和橡胶垫脚。若需在桌面使用功放，只需卸下连接机架耳的六角螺丝，然后安装端盖即可。橡胶垫脚拧入功放机箱底部的螺纹孔中。警告橡胶垫脚使用 M6-1.0 x 10 毫米螺丝固定。如果丢失或放置位置，请仅更换相同类型和长度的螺丝。使用较长的螺丝会损坏内部电路板。
4. 虽然 Fathom IWSv2 功放通常仅在活跃运行期间变热，但我们建议在任何封闭 Fathom IWSv2 功放的定制机柜中都留出足够的散热孔。靠近机柜底部和靠近机柜顶部的一对直径 3 英寸（7.5 厘米）的通风口，可支持冷空气在 Fathom IWSv2 功放的散热器上循环，以保持其凉爽和舒适。

使用两个 Fathom IWSv2 机箱

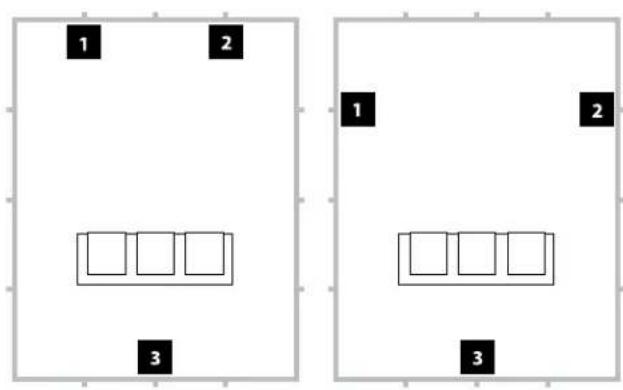

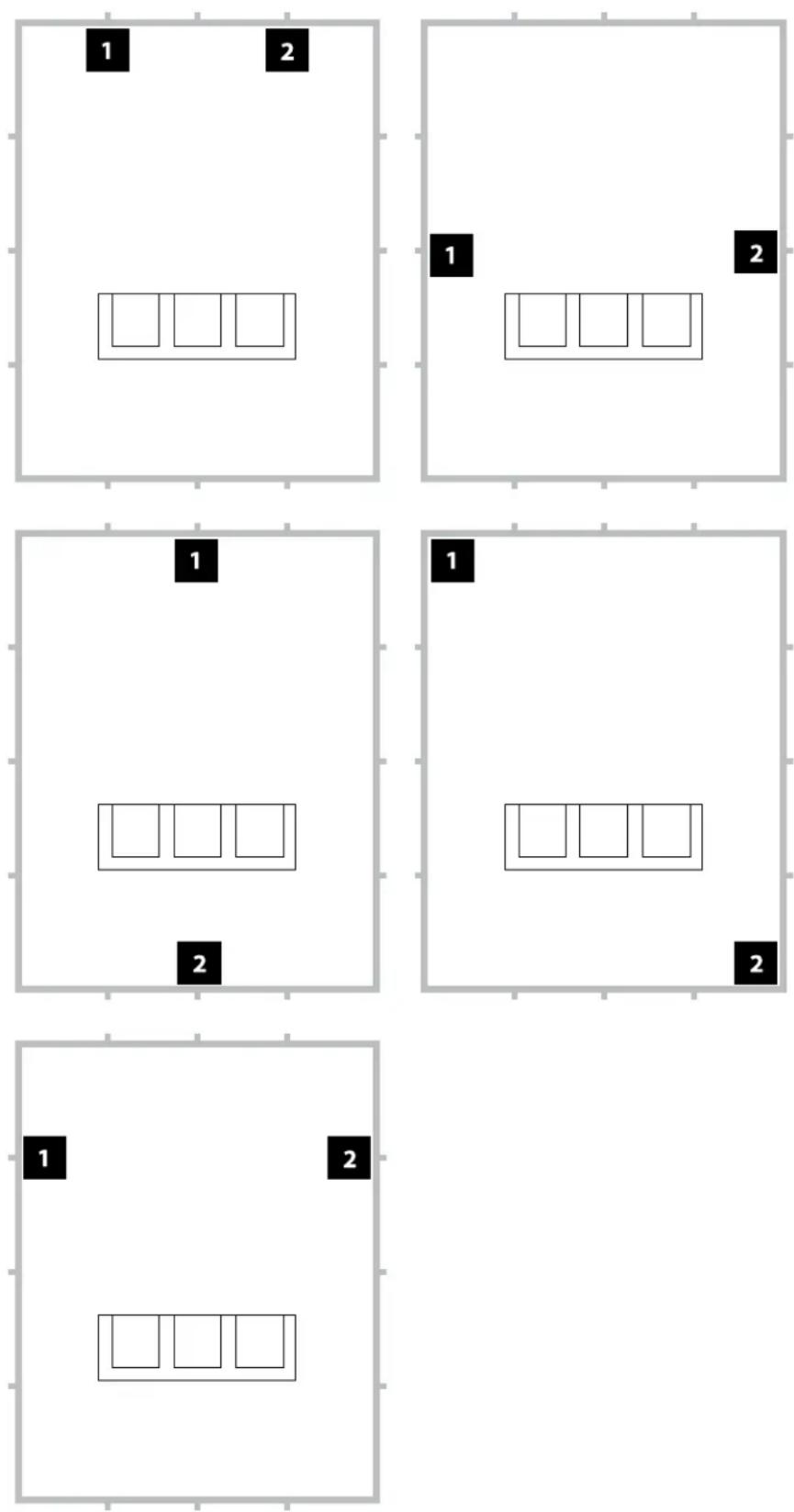

使用两个 Fathom IWSv2 机箱时，请尝试沿前部墙面放置在靠近前左扬声器和右扬声器的位置，或放置在相对墙壁的中心点，如右图所示。

建议尝试使用视听者位置以获得最佳效果 - 好处良多。

建议使用高分辨率测量和专业系统校准，以获得最佳结果和系统性能。

面向两个FathomIWSv2s的推荐超低音音响放置选项

面向三个 Fathom IWSv2s 的推荐超低音音响放置选项

1 2 3 1 2 3

面向四个 Fathom IWSv2s 的推荐超低音音响放置选项

1 2 3 4 1 3 4 2 1 2 3 4 1 2 3 4 1 2 3 4

使用三个或四个 Fathom IWSv2s 机箱

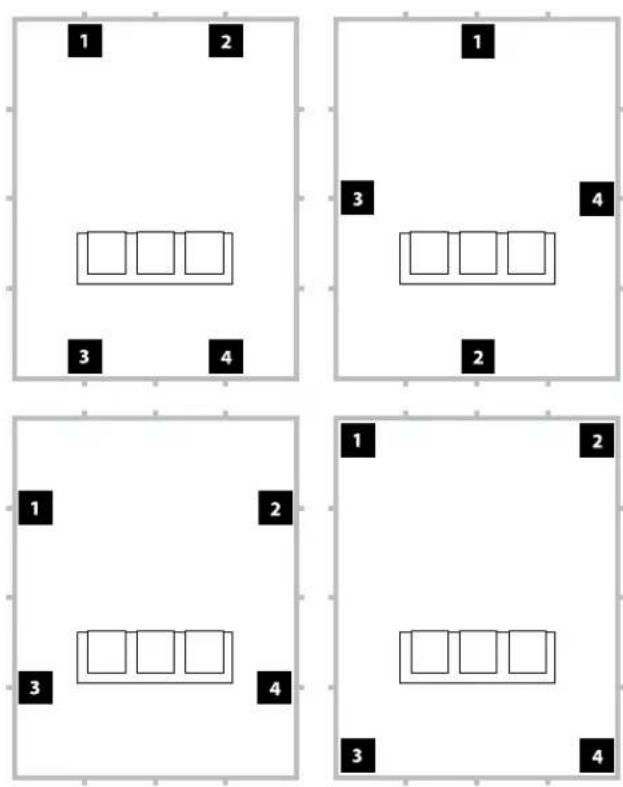

研究表明，针对较大的视听区域，使用四个超低音音响，在四面墙的中点各放置一个超低音音响可实现最流畅的低音响应（尽管使用两到三个超低音音响几乎可以达到同样的效果）。

建议尝试使用超低音音响和视听者位置以获得最佳效果 - 好处良多。

建议使用高分辨率测量和专业系统校准，以获得最佳结果和系统性能。

前置控制面板

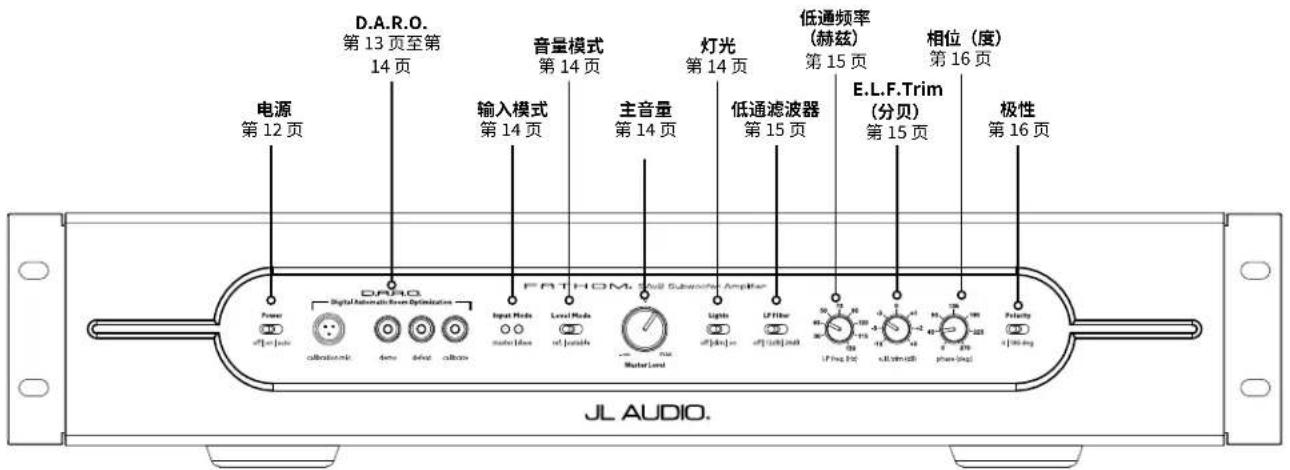

下方标签数据为 Fathom IWSv2 超低音音响的前置控制面板的说明。

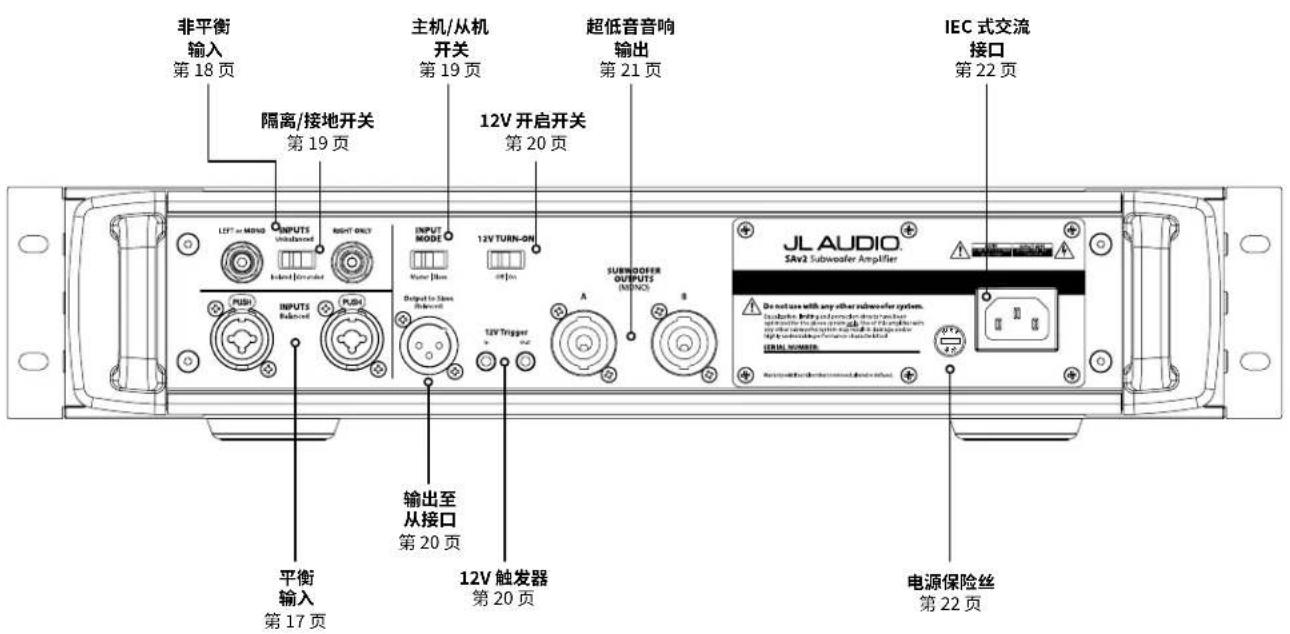

下方标签数据为 Fathom IWSv2 超低音音响的后置面板的说明。

非平衡 输入 第 18 页 隔离/接地开关 第 19 页 主机/从机 开关 第 19 页 超低音音响 输出 第 21 页 IEC 式交流 接口 第 22 页 LEFT or MIMO INPUTS Unloaded RIGHT ONLY INPUT MODE Water Hub 12V TURN-ON Input SUEMOOFER OUTPUTS UNICOS JL AUDIO SAv2 Subwoofer Amplifier PUSH INPUTS Subloaded PUSH 12V Trigger 输出至 从接口 第 20 页 平衡 输入 第 17 页 12V 触发器 第 20 页 电源保险丝 第 22 页

前置面板控制详细说明

电源开关

“电源”开关决定了Fathom IWSv2系统的运行就绪状态，并应是唯一用于开启和关闭Fathom IWSv2功放的开关。请勿使用插排开关、带开关的插座或任何其他外部开关，因为这会导致不必要的、可能具有破坏性的瞬时爆炸声。请勿在设备开机时拔下Fathom IWSv2的交流电源线。

电源开关有三个位置：

“关闭”：Fathom IWSv2 的功率功放已断电。在这种状态下，运行总电源继电器的电流消耗可以忽略不计。所有前置面板指示灯均已熄灭。

“启动”: Fathom IWSv2 功放随时处于完全供电状态。前置面板指示灯亮起，除非已通过 “灯光” 开关将其关闭。

“自动”：在此位置可通过以下方法激活 Fathom IWSv2 功放：

信号检测：在此模式下，Fathom IWSv2s 功放会在输入出现任何音频信号时开启内部功放的电源，三十（30）分钟内没有检测到信号则会关闭内部功放电源。处于休眠状态时，Fathom IWSv2 将消耗非常少量的电流（<10瓦）来为其信号感应电路供电。当 Fathom IWSv2 关闭电源时，前置面板指示灯将熄灭，而当 Fathom IWSv2 通电时，前置面板指示灯将亮起（除非它们已通过“灯光”开关关闭）。

注：如果出现自动功能针对特定系统不够灵敏的情况，请使用Y形电缆将传入信号分成Fathom IWSv2上的两个RCA或XLR输入。这将使输入灵敏度增加6分贝。请注意，如果自动灵敏度过高或输入电缆上有明显的噪音，则Fathom IWSv2可能无法按预期关闭。如果发生这种情况，请移除Y形电缆适配器和/或查找上游组件中的噪声源。

12V 触发器：Fathom IWSv2 功放可以使用 12V 直流信号激活（可选）。若需启用该模式，请将位于后置面板上的“12V 开启”开关（见第 20 页）转到“开启”位置。该设置优先于音频信号检测，并且仅当其“12V 触发 - 输入”连接存在 12V 直流信号时才会开启 Fathom IWSv2 功放。当 12V 直流信号消失时，Fathom IWSv2 功放将立即进入待机模式。当 Fathom IWSv2 关闭电源时，前置面板指示灯将熄灭，而当 Fathom IWSv2 通电时，前置面板指示灯将亮起（除非它们已通过“灯光”开关关闭）。

注：当 Fathom IWSv2 功放打开时，其 “12V 触发 - 输出” 输出将被激活，无论 “12V 开启” 开关处于任何位置。这可支持您使用一个 12V 触发器导线，通过菊花链将多个 Fathom IWSv2 功放控制在一起（“12V 触发 - 输出” 激活下一个功放的 “12V 触发 - 输入”，依此类推）。

重要

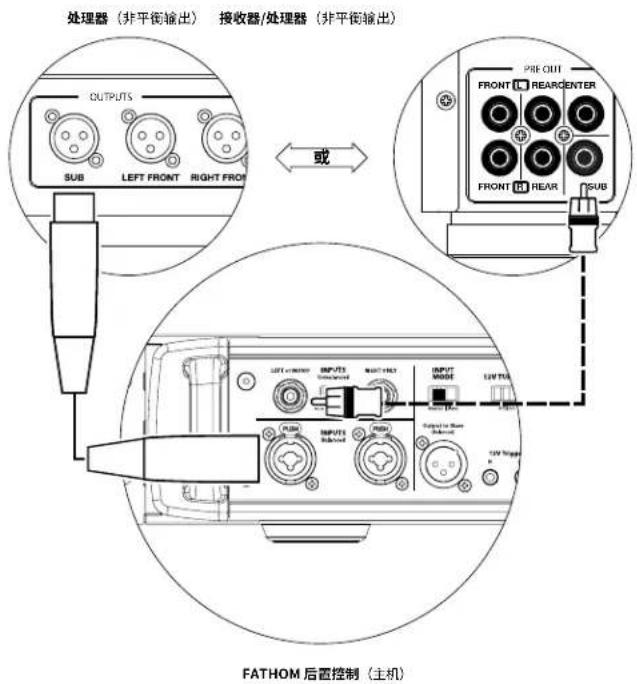

处理器（非平衡输出） 接收器/处理器（非平衡输出） OUTPUTS SUB LEFT FRONT RIGHT TROU 或 FATHOM 后置控制（主机）

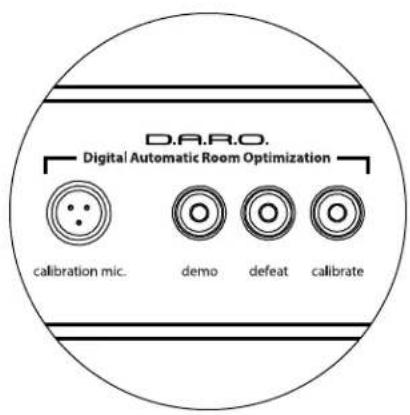

捷力 Fathom IWSv2 超低音音响的一个强大功能是其创新的数字化自动房间优化（D.A.R.O.）技术。这个一触式系统包括 18 个频段的数字均衡，以消除主视听座位上家庭影院的最大声学响应峰值，极大地改善了室内低频响应。D.A.R.O. 系统的校准完全自动化。有关如何使用 D.A.R.O. 系统的详细信息，请参阅本手册的下一章节。

使用附带的捷力校准麦克风，D.A.R.O.校准程序只需不到三分钟即可完成。简而言之，您需要将随附的麦克风连接到“校准麦克风”输入，按下校准按钮，然后在测试期间将麦克风与耳朵齐高放在您的主视听座位上。噪声序列将通过Fathom IWSv2超低音音响播放，房间响应将被自动测量、分析和均衡，以消除您视听座位上的单个最大声学房间响应峰值。有关D.A.R.O.设置程序的详细说明，请参阅第29-30页。

校准麦克风输入

此输入用于将附带的捷力校准麦克风连接到 Fathom IWSv2 超低音音响。使用 D.A.R.O. 系统之前，将随附电缆的一端连接到麦克风，另一端连接到此插孔。D.A.R.O. 系统专门针对该麦克风进行了校准，其连接方案也特定于所提供的麦克风。当连接不同的麦克风或没有连接麦克风时，校准序列将不起作用。

演示按钮

演示按钮触发 20 秒长的音调序列，简要演示 Fathom IWSv2 超低音音响的音域。演示功能可用于展示 Fathom IWSv2 的输出能力，并在系统故障排查期间验证 Fathom IWSv2（或多个 Fathom IWSv2）是否正常运行。

演示按钮还可用于（组合使用）清除（恢复为平坦）D.A.R.O.均衡器设置。要清除D.A.R.O.设置并关闭校准指示灯，请按住演示按钮，然后按断开按钮。请注意，您必须快速执行此按钮顺序。如果您按住演示按钮超过2秒而没有触摸断开按钮，演示音调将开始播放。如果发生这种情况，只需等待演示序列结束，然后再重试即可。

断开按钮

如果在断开功能处于激活状态时按下“演示”或“校准”，则“断开”会自动取消。任何其他前置面板控制都不会改变 D.A.R.O. 的断开状态。Fathom IWSv2 断开设置存储在非易失性存储器中，即使断开电源也不会更改。

断开按钮还可用于（组合使用）清除（恢复为平坦）D.A.R.O.均衡器设置。要清除D.A.R.O.设置并关闭校准指示灯，请按住演示按钮，然后按断开按钮。请注意，您必须快速执行此按钮顺序。如果您按住演示按钮超过2秒而没有触摸断开按钮，演示音调将开始播放。如果发生这种情况，只需等待演示序列结束，然后再重试即可。

校准按钮

在 D.A.R.O. 测试序列中，校准按钮的绿色 LED 将快速闪烁，提醒用户注意两种特殊情况：

1. “未连接捷力麦克风”：如果您在尝试开始校准之前忘记连接麦克风，您将收到此提示。按一次校准按钮以取消提示，连接 D.A.R.O. 麦克风，然后重试。
2. “D.A.R.O. 的校准音量不适合”：由于 D.A.R.O. 序列是完全自动的，此提示很可能表示麦克风有问题。按一次校准按钮以取消提示。请确保捷力麦克风已正确连接，然后重试。如需更多帮助，请参阅第 33 页的故障排查。

输入模式指示灯

输入模式指示灯 LED 显示由 Fathom IWSv2 后置面板上的开关选择的输入模式，可以是 “主机” 或 “从机” （除非 “灯光” 开关设置为 “关闭”）。息，请参阅第 19 页。

音量模式

两位音量模式开关支持您在以下模式之间进行选择：

“参考” - 在此模式下，主音量控制旋钮对 Fathom IWSv2 的输出音量没有影响。如果您主要通过接收器或前置功放/处理器控制超低音音响音量，请使用此设置。对于与小孩或狂热的青少年共同居住的人群而言，这种运行模式将防止直接操纵主音量。

“可变” - 在此模式下，主音量控制旋钮决定 Fathom IWSv2 超低音音响的输出音量。当 Fathom IWSv2 超低音音响与双声道系统中的一对立体声扬声器音量匹配时，此模式也很有用。

主音量旋钮

在前置控制面板上选择可变音量模式时，主音量旋钮用于控制 Fathom IWSv2 的输出音量。

完全逆时针旋转时，Fathom IWSv2 的输出将完全静音。当处于 “0” 或竖位置时，可变增益音量与参考音量设置相匹配。完全顺时针旋转时，Fathom IWSv2 的输出音量比基准设置高出 15 分贝。

灯光

“灯光”选择开关支持用户选择三种指示灯模式中的一种。

“关闭”可随时关闭所有前置面板LED。

当 Fathom IWSv2 开启时，“暗光”会将所有前置面板 LED 设置为低亮度水平。

当 Fathom IWSv2 开启时，“开启”会将所有前置面板 LED 设置为全亮度级别。

重要！在故障排查或校准 D.A.R.O.功能时，请确保将“灯光”开关设置为暗光”或“开启”。

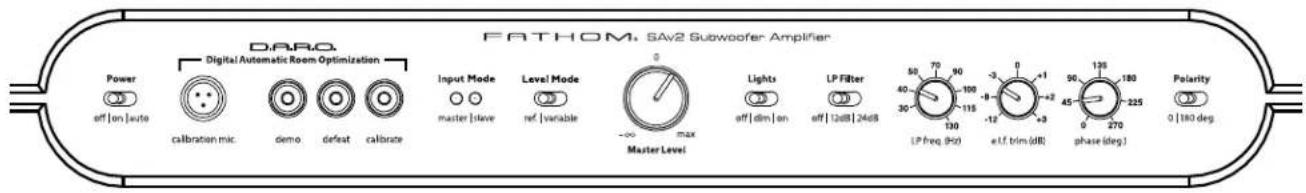

低通（LP）滤波器选择开关决定了 Fathom IWSv2 内置低通滤波器的运行模式。

“关闭”会断开低通滤波器，将该电路从信号路径中完全移除。

“12 分贝” 将低通滤波器的滚降斜率设置为 12 分贝/倍频程斜率 (Butterworth 对齐)。

“24 分贝”将低通滤波器的滚降斜率设置为 24 分贝/倍频程斜率 (Linkwitz-Riley 对齐)。

24 分贝设置更积极地衰减高于低通频率设置的高频（见下文）。如果您使用的是 Fathom IWSv2 的内置低通滤波器，请尝试使用低通滤波器斜率设置，以实现到卫星式扬声器的最佳过渡。如果您更喜欢使用接收器或前置功放中的滤波器和低音管理功能，请通过选择“关闭”位置来断开板载滤波器。

如果将 Fathom IWSv2 机箱放置在视听位置附近，会很容易定位超低音音响的输出。尝试使用低通滤波器，以降低超低音音响的定位难度。

低通频率

低通（LP）频率选择器旋钮支持用户选择 Fathom IWSv2 内部低通滤波器的滚降频率。频率从 30 赫兹（逆时针完全）到 130 赫兹（顺时针完全）变化。如果低通滤波器开关设置为“关闭”，则此旋钮不会以任何方式影响输入信号。80 赫兹是常用的滤波频率，通常是一个良好的调整切入点。

E.L.F.Trim

极低频率（“E.L.F.Trim”）旋钮支持用户在23赫兹（极低的低音）下应用一定量的信号均衡。完全逆时针旋转时，23赫兹的信号被降低了12分贝。均衡器在“0”位置时设置为平坦，对信号的贡献为零。完全逆时针旋转时，28赫兹的信号被提高了3分贝。

E.L.F.Trim 功能对于为您的特定房间定制 Fathom IWSv2 的极低频率输出非常有用。提升一些可以让某些材料更刺激。使用截断功能可以帮助补偿低频下的空间或边界增益。房间的边界和房间的限制（有限）大小自然会导致非常低的频率相对于信号的其他部分得到提升。因此，使用 E.L.F.Trim 功能来截断最低频率的微调功能，可以帮助驯化中小型房间中的“过度”或不自然的低音（还可以减少房间或整个房屋中不必要的振动）。

E.L.F. 功能会影响比 23 赫兹规格高 2 到 3 倍的频率。这种频率缩减效应可能会降低超低音音响的整体输出，并要求用户在调整 E.L.F. Trim 后增加主音量控制。

极性

极性开关支持用户在正常（0度）和反向（180度）信号极性之间进行选择。极性开关将主要影响您的超低音音响和卫星扬声器分频点附近的小频率范围。

不同于相位控制能有效地增加时间延迟，极性开关会产生信号的幅度峰值的瞬时反转。例如，如果在给定参考点，正弦波有一个幅度峰值，通过反转相开关，您会立即将峰值转换为波谷或幅度下降。因为极性开关的效果立竿见影，所以它是对相位控制运行的补充，并且不能被它替换。

把 Fathom IWSv2 放置在房间里时，先尝试极性开关，然后再调整相位控制。在 Fathom IWSv2 超低音音响和卫星式扬声器之间，极性开关的任何位置都可以提供更平稳的过渡。使用中低音和上段低音含量良好的原材料进行评估。

相位

相位控制旋钮支持用户调整超低音音响输出相对于主扬声器的时间。相位控制将主要影响您的超低音音响和卫星扬声器分频点附近的小频率范围。相位控制的标签参考80赫兹，因为这是卫星扬声器和超低音音响之间最常见的分频点。可以在0度（逆时针旋转完全）到270度（顺时针旋转完全）之间进行相位设置。

家庭影院安装中，扬声器、超低音音响和视听座椅的位置区别很大。由于扬声器相对于房间边界和彼此之间的物理位置对声音输出的感知质量有很大影响，有时延迟超低音音响的输出会很有帮助。这就是当您将相位控制转到0度以上时会发生的。

将 Fathom IWSv2 放置在视听室中以便获得最流畅的整体音效，并确定了最优“极性”开关位置之后（见上一章节），就可以尝试相位控制的位置。用中段低音和上段低音含量高的熟悉的素材，调整相位控制，并聆听更清晰的中低音，以及超低音音响和卫星扬声器系统之间更流畅的过渡。如果没有一种设置听起来其他设置更好，则保留相位控制在 0 度。

180 225 270 (deg.) Polarity 0 | 180 deg.

进 0 +1 +2 +3 lm (dB) 90 45 0 135 180 225 270 phase (deg.) Pol 0 | 18

Fathom IWSv2 上的左输入和右输入在内部加总为单声道。由于 Fathom v2 本身就是“单声道”或单声道设备，您可以使用主机 Fathom IWSv2 的左右输入，然后将求和的单声道信号分配给系统中的其他从机 Fathom IWSv2s。

重要

连接 FATHOM IWSv2

平衡输入

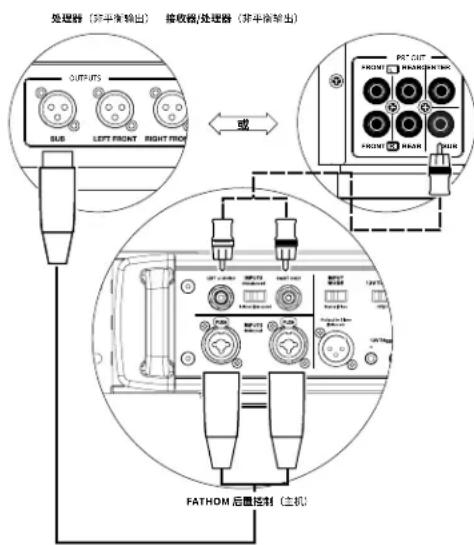

如果您的家庭影院接收器或前置功放/处理器提供平衡输出，则 Fathom IWSv2 功放的平衡输入是首选连接。平衡连接在专业演播室和扩声应用场景中得到广泛使用有许多非常良好的原因。除了确保组件之间的适当接地外，平衡信号传输还旨在消除来自周围环境的电缆噪声（对于长距离电缆铺设尤为重要）。底线是如果您使用平衡连接，您的系统将不太可能出现杂声或其他无关的噪音。

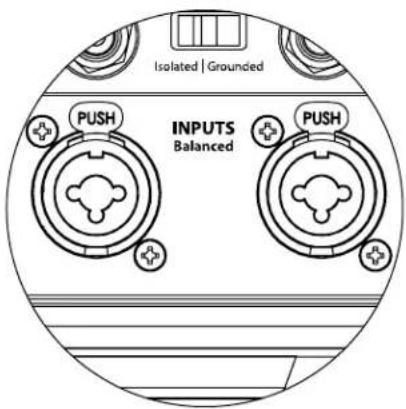

Fathom IWSv2 超低音音响具有独立的左右平衡输入连接，附带 XLR “组合” 插孔。这些特殊插孔可接受三针公头 XLR 接口或 “热端-冷端-接地端”（TRS）1/4 英寸（6.3 毫米）接口，以便与各种设备兼容。

针对带有单声道超低音音响或“LFE”声道连接的系统，将只使用标有“左”或“单声道”的插孔。这适用于大多数现代多声道接收器和前置功放/处理器。为没有专用单声道超低音音响连接的系统提供了单独的左右输入插孔。这通常适用于双声道音频设备。

您的捷力经销商可提供恰当的平衡电缆，但 Fathom IWSv2 中未包含。

技术说明：

• 请勿通过适配器使用带有非平衡信号的平衡输入。
  Fathom IWSv2 的非平衡输入最好在只有非平衡信号源可用的情况下使用。平衡输入阻抗为 20 千欧。
• 输入接口均根据音频工程协会关于平衡信号电缆的建议进行配置，如下所示：

XLR 连接

针脚 1: 屏蔽

针脚 2: 正

针脚 3: 负

TRS 连接:

热端：正

冷端：负

接地端：屏蔽

重要！如果您的接收器或前置功放/处理器没有 XLR 或 1/4 英寸 TRS 平衡输出，请参阅第 18 页的“非平衡输入”部分以了解输入连接信息。请勿尝试通过适配器将非平衡输出连接到 FATHOM IWSv2 的平衡输入。

非平衡输入

Fathom IWSv2 功放超低音音响具有独立、左右、非平衡的 RCA 型输入接口。这些是家庭影院应用场景中最常用的接口，如果您的接收器或前置功放/处理器没有提供平衡输出，则必须使用这些接口。虽然非平衡连接不像平衡连接那样抗噪音，但 Fathom IWSv2 超低音音响在非平衡输入上采用接地隔离，可最大限度地减少系统中出现噪声的可能性。

针对带有单声道超低音音响或“LFE”声道连接的系统，将只使用标有“左”或“单声道”的RCA型插孔。这适用于大多数现代多声道接收器和前置功放/处理器。为没有专用单声道超低音音响连接的系统提供了单独的左右RCA型输入插孔。这通常适用于双声道音频设备。

技术说明：

• 当信号源上没有平衡输出时，必须使用 RCA 型的非平衡输入。
  Fathom IWSv2 在非平衡输入上配备接地隔离电路，可最大限度地降低接地环路感应噪声的可能性。非平衡输入阻抗为 50 千欧。
• 连接是非平衡信号电缆的行业标准，如下所示：

RCA 型连接：

热端：正

接地端：负

重要！如果连接后出现噪声，则 FATHOM IWSv2s 功放支持接地或隔离非平衡输入。有关将噪音降至最低的更多信息，请参阅本手册第 19 页的“输入模式开关”部分。

重要

两个开关位于后置面板上，用于控制非平衡信号接地和主机/从机运行。

“隔离/接地”开关

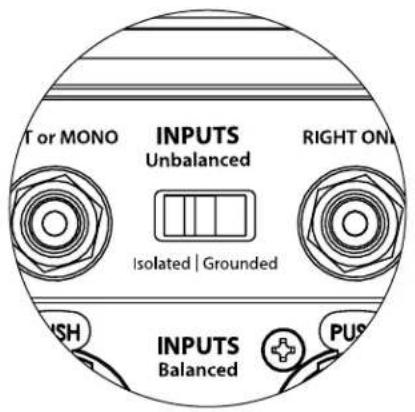

“隔离/接地”输入模式开关仅影响非平衡 RCA 输入，旨在支持与音频或家庭影院系统的安静、无杂声连接。此功能是为了应对不同制造商的多个组件相互连接时，家庭影院系统中经常遇到的信号接地问题。

Fathom IWSv2 出厂时会将此开关置于 “隔离” 模式。连接并开启所有系统组件（但没有播放任何源材料）的情况下，如果听到 Fathom IWSv2 持续传出低频杂声，请将此开关转到 “接地” 位置，并评估噪声音量的差异。使用发出杂声或噪音最小的任何开关位置。

重要！请注意，更改优化系统中的任何组件（接收器、功放、DVD 播放器、电缆或卫星盒等）。可能会改变信号接地方案，并导致以前安静的系统中出现杂声。如果您在家庭影院系统中添加或更改上游组件，则可能需要重新检查 Fathom IWSv2 超低音音响上的输入模式设置，以获得最佳的噪音性能。在这种情况下，有线电视和卫星电视尤其麻烦。

“主机/从机”开关

Fathom IWSv2 旨在通过主机/从机连接链轻松适应家庭影院系统中多个超低音音响的执行。该方法支持利用一台 Fathom IWSv2 的信号处理功能来集中控制房间内的多台 Fathom IWSv2s。主机/从机功能还使 D.A.R.O. 系统能够优化多重超低音音响安装的响应。

Fathom IWSv2 出厂时会将此开关置于 “主机” 模式。如果您使用的是单一的 Fathom IWSv2，您将使用 “主机” 的位置，且无需再关注这一部分。

如果您的安装包含两个或更多的 Fathom IWSv2 功放，您将通过每个 Fathom IWSv2 的后置功放面板上的 “主机/从机” 开关将其中一个 Fathom IWSv2s 指定为 “主机”，并将系统中的所有其他 Fathom IWSv2s 指定为 “从机”。Fathom IWSv2 前置面板上的 LED 指示灯用于指示给定的超低音音响是选择了 “主机” 模式还是 “从机” 模式。

“主机”模式下运行的 Fathom IWSv2，“输出至从机”信号将在主机 Fathom IWSv2 上选择的任何信号处理（包括主音量设置和 D.A.R.O. 处理）传送到在“从机”模式下运行的其他 Fathom IWSv2。“从机”超低音音响的信号处理和音量控制将无法运行。在此模式下，用户不必担心从机超低音音响的音量、分频和其他设置。

技术说明：

- 选择“从机”位置会导致所有用户可定义的信号处理和主音量控制断开。因为如此，在某些特殊情况下，您可能想要在“从机”模式下运行单个Fathom IWSv2。如果您使用外部信号处理和音量匹配控制，激活“从机”模式将防止任何人使用Fathom IWSv2上的手动控制来影响系统参数。

重要！有关使用输入/输出连接的更多信息，请参阅第 23-26 页的“系统连接图”。

“输出到从机”接口

如果您在一个家庭影院系统中运行多个 Fathom IWSv2 超低音音响，您将指定一个 Fathom IWSv2 为主机（参见第 19 页），然后通过此平衡 XLR 输出将信号馈送到其余的“从机”Fathom IWSv2s 扬声器。“输出至从机”电缆可连接到下一个 Fathom IWSv2 上的“左或单声道”平衡 XLR 输入。当 Fathom IWSv2 处于“从机”模式时，其“输出至从机”连接可用于将信号传递给在“机”模式下运行的其他 Fathom IWSv2s。

“输出到从机”接口的设计用途如下：

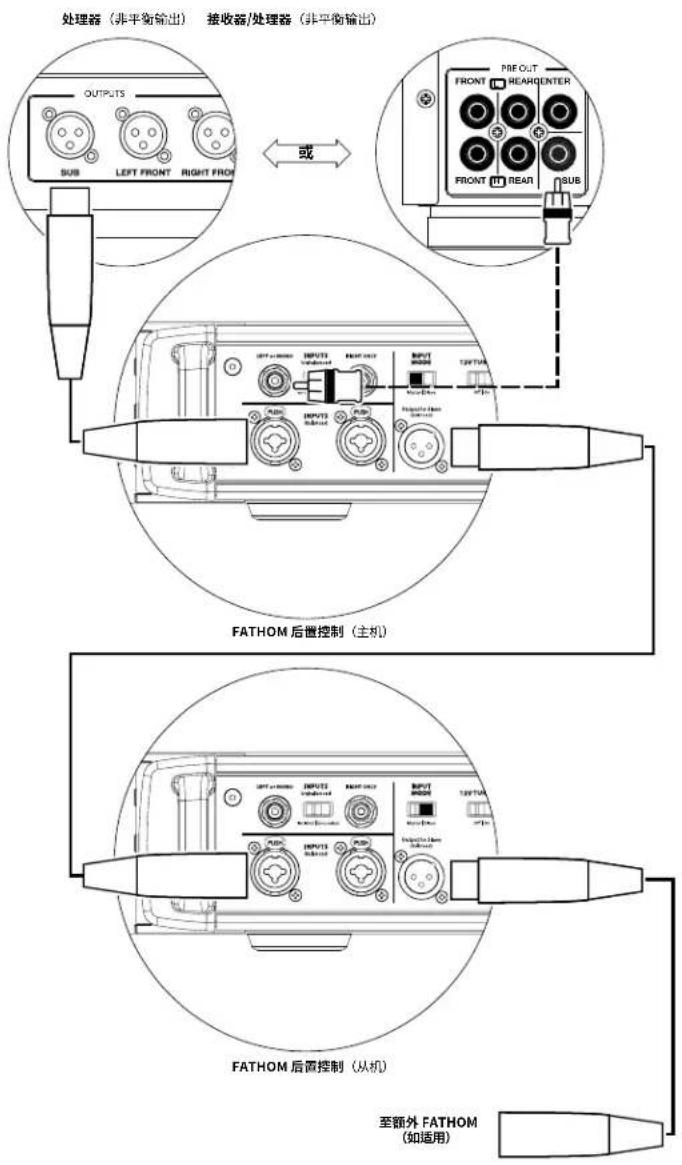

1) 从 “主机” Fathom IWSv2 的 “输出至从机” 接口到第一个 “从机” Fathom IWSv2 的 “左或单声道” XLR 平衡输入。
2) 从第一个“从机”Fathom IWSv2的“输出至从机”接口到第二个“从机”Fathom IWSv2的“左或单声道”XLR平衡输入。
3) 从第二个 “从机” Fathom IWSv2 的 “输出至从机” 接口到第三个 “从机” Fathom IWSv2 的 “左或单声道” XLR 平衡输入。等等（此类配置最多可以连接 10 台 Fathom IWSv2s）。您的捷力经销商可提供带 XLR 端的恰当平衡电缆，但 Fathom IWSv2 中未包含。

技术说明：

• “输出至从机”信号将在主机Fathom IWSv2上选择的任何信号处理（包括主音量设置和D.A.R.O.处理）传送到在“从机”模式下运行的其他Fathom IWSv2。
• Fathom IWSv2s 在 “从机” 模式下运行时，“输出至从机” 信号是平衡输入信号的精确缓冲重制，令这种信号分配方法比使用 Y 适配器或分离器更可取。
• 主机/从机连接仅使用带有高质量 XLR 连接器的屏蔽连接电缆。请勿使用带有适配器的非平衡电缆。

“12V开启”开关

此开关用于支持 Fathom IWSv2 功放的 12V 触发器功能。有关更多信息，请参阅第 12 页上的 12V 触发器。若需激活，请将此开关转至“开启”位置，并设置前置面板“电源”开关至“自动”位置。

12V 触发器

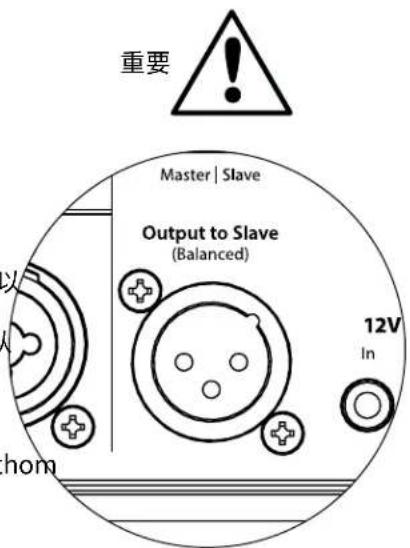

配备双迷你插孔，可以使用 12V 触发器信号（输入）激活 Fathom IWSv2 功放，并在 Fathom IWSv2 功放开启（输出）时打开另一个组件（或额外的 Fathom IWSv2 功放）。两个插孔都支持标准的 1/8 英寸（3.5 毫米）插头（未提供），+12V 连接到“热端”导体，接地连接到冷端和/或接地端导体。有关更多信息，请参阅第 12 页上的 12V 触发器。

Fathom IWSv2 功放配备了一对 Neutrik speakOn ^® 插孔，用于连接扬声器。两个插孔（标记为 A 和 B）都配置为双线端（扬声器 + 和扬声器 -），并在 Fathom IWSv2 功放内并联连接，因此当连接单个超低音音响时，您可以使用其中一个输出。

Fathom IWSv2 功放附带一对可拆卸的 Neutrik speakOn® 插头（NL2FX），用于进行高集成连接。每个插头都已固定，以便只能在一个方向上插入后方的“超低音音响输出”插孔。插入后，顺时针旋转插头 1/8 圈以固定到位。若需断开连接，请将插销向后滑动，然后逆时针旋转插头 1/8 圈以卸下插头。每个插头上的插座可支持 12 AWG 至 16 AWG 的扬声器电缆。每根电缆都连接到标有“1-”和“1+”的端子（如下所示）。

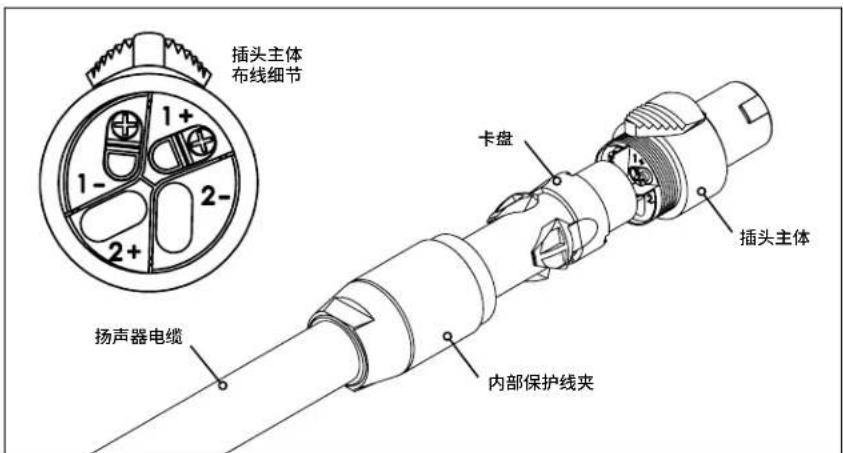

若需连接电缆，请将扬声器电缆插入内部保护线夹和卡盘。从每根电缆的末端剥离1/2英寸（12毫米）的绝缘层，然后使用十字螺丝刀将固定螺丝取出。将裸线插入插座，牢牢固定，以免裸线露出。将每根电缆固定到位的同时，拧紧固定螺丝，注意不要剥离螺丝头。

注：请小心，以确保极性和电缆位置正确。

在扬声器电缆上滑动内部保护线夹和扬声器电缆，直到插头主体。将卡盘与插头主体中的凹槽对齐，并拧紧插头主体上的内部保护线夹。

插头主体 布线细节 1+ 1- 2- 2+ 卡盘 插头主体 扬声器电缆 内部保护线夹

电源保险丝支架

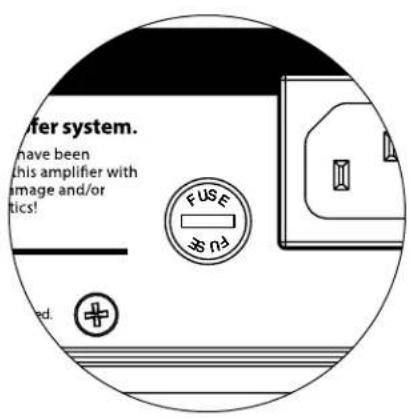

位于后置面板上的交流电源线插座旁是电源保险丝支架的盖子。这个弹顶小盖子可以拆卸，以便检查或更换电源保险丝。如果交流电源插座已通电，但Fathom IWSv2功放超低音音响的指示灯不亮，则可能是电源保险丝熔断。

拆卸 - 拔下交流电源线。将一把小平头螺丝刀插入盖子的槽中，然后逆时针慢慢旋转，直到保险丝支架松开。拆卸后，可以检查保险丝，如有必要可以更换保险丝。有关您的特定 Fathom IWSv2 功放型号的保险丝数值，请参阅下表。

重新安装 - 请注意，保险丝支架的主体被固定在开口上，必须对齐才能正确安装。将保险丝支架插入开口，然后轻轻顺时针旋转（约 1/8 圈）以锁定到位。按下盖子并感受弹簧的压缩可有助于定位正确的位置。重新连接交流电源线。

如果更换保险丝后该保险丝立即熔断，则可能需要维修功放。请联系您的捷力授权零售商或分销商。

保险丝规格
型号 保险丝类型 保险丝尺寸
SAv2-1kW(120V 版本)	0.25 x 1.25 英寸,快熔8安,120伏
SAv2-1kW(240V 版本)	5毫米 x 20毫米,快熔5安,240伏
SAv2-2kW(120V 版本)	0.25 x 1.25英寸,快熔12安,120伏
SAv2-2kW(240V 版本)	5毫米 x 20毫米,快熔8安,240伏

IEC 式交流接口

IEC型交流电源线插座可容纳6英尺（1.8米）长、随Fathom IWSv2超低音音响附带的大尺寸电源线。世界不同地区销售的功放都根据每个市场的电气系统进行了配置，并在电源线上安装了适当的插头。请注意交流接口旁边的电压标记，并确保您仅使用与这些标记匹配的插座为Fathom IWSv2供电。请勿使用Fathom IWSv2随附的交流电源线以外的任何其他交流电源线。

Fathom IWSv2 超低音音响是一款功能非常强大的设备，能吸收大量电流。如果连接到一个电源插座上的 Fathom IWSv2 的组件太多，您可能会在播放要求非常苛刻的节目材料时触发家用断路器。如果发生这种情况，请将 Fathom IWSv2 和其他组件分散至两个交流电路。如可能，为了获得最高性能，请为每个 Fathom IWSv2 配备专用交流电路。

一台 Fathom IWSv2 到家庭影院接收

器或家庭影院前置功放/处理器

大多数家庭影院接收器和前置功放/处理器提供单一（单声道）超低音音响输出。连接单声道超低音音响输出到 Fathom IWSv2 时，您将只使用 Fathom IWSv2 的“左或单声道”输入。

有两种连接类型可将 Fathom IWSv2 连接到您的家庭影院系统：平衡（XLR 或 1/4 英寸 TRS 接口）和非平衡（RCA 型接口）。平衡连接可提供卓越的噪声抑制，并确保组件之间的妥善接地。如果您的接收器或处理器具备平衡输出，我们强烈建议您使用它们。

在左侧的连接图中，平衡连接显示为实线，非平衡连接显示为虚线。您将只使用其中一种输入连接方法（不能同时使用这两种方法）。

处理器（非平衡输出） 接收器/处理器（非平衡输出） OUTPUTS SUB LEFT FRONT RIGHT FRONT 或 PRE-OUT FRONT REARGENTER FRONT REAR SUB LEFT FRONT INPUTS RIGHT FRONT INPUT MODE LEFT FRONT INPUTS RIGHT FRONT Output for Base Subway 12V Range FATHOM 后置控制（主机）

警告

警告！在建立或更改任何连接之前，请关闭 FATHOM IWSv2 和系统中的所有其他设备！

警告！在建立或更改任何连接之前，请关闭 FATHOM IWSv2 和系统中的所有其他设备！

系统连接图 2:

多台 Fathom IWSv2s 超低音音响到家庭影院接收器或

家庭影院前置功放/处理器

为了极大地简化在单个家庭影院系统中使用多个超低音音响，Fathom IWSv2s 集成了“主机/从机”信号分配系统。这可支持从单一的“主机”单元控制系统中的所有 Fathom IWSv2s。

首先，您将通过其上方的“输入模式”开关，选择一个Fathom IWSv2超低音音响作为“主机”。通常，您将指定距离接收器/前置功放最近的Fathom IWSv2为主机。在某些情况下，例如，当某些音响的控制面板很难访问时，您可能更喜欢将最容易访问的控制面板指定为主机。

有两种连接类型可将主机 Fathom IWSv2 连接到您的家庭影院系统：平衡（XLR 或 1/4 英寸 TRS 接口）和非平衡（RCA 型接口）。平衡连接可提供卓越的噪声抑制，并确保组件之间的妥善接地。如果您的接收器或处理器具备平衡输出，我们强烈建议您使用它们连接到指定为主机的 Fathom IWSv2。

在右侧的连接图中，平衡连接显示为实线，非平衡连接显示为虚线。对于指定为主机的 Fathom IWSv2，您只能使用其中一种输入连接方法（不能同时使用这两种方法）。

系统中剩余的 Fathom IWSv2s 将通过其“输入模式”开关配置为“从机”单元。使用平衡 XLR 电缆，将主机 Fathom IWSv2 的“输出到从机”连接到第一个从机 Fathom IWSv2 的“左或单声道”平衡输入。该从机单元的“输出到从机”接口将通过另一条平衡 XLR 电缆为下一个从机单元的“左或单声道”输入供电。后续的从机单元将以相同的方式连接。

重要

“主机”和“从机”Fathom IWSv2 之间以及“从机”Fathom IWSv2 之间的连接仅通过平衡 XLR 电缆进行。

警告

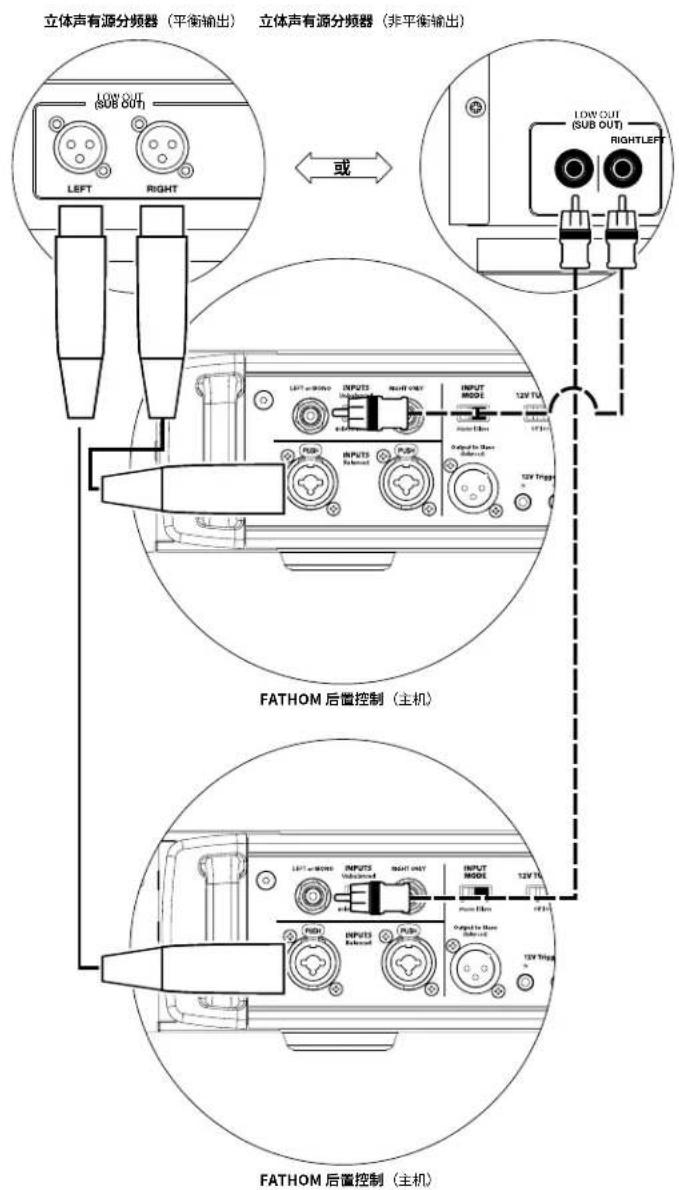

系统连接图 3:

一个单声道 Fathom IWSv2 到一个双

声道音频系统

将单声道的 Fathom IWSv2（或多个 Fathom IWSv2s）连接到双声道音频系统时，您将同时使用“左或单声道”输入和“右”输入。Fathom IWSv2 输入部分中的总和电路将立体声信号加总为单声道。

我们强烈建议您使用高质量的有源分频器，用于在连接到 Fathom IWSv2 和驱动您的主扬声器的功放之前分割前置功放的信号。这将支持您滤波驱动主扬声器的信号中的低频，从而获得更好的性能。

如果您使用的不是有源分频器，并且可以在全音域范围内运行您的主扬声器，则可以使用适当的Y形接口来代替图中所示的有源分频器，来分割前置功放的输出信号。

有两种连接类型可将 Fathom IWSv2 连接到您的双声道音频系统：平衡（XLR 或 1/4 英寸 TRS 接口）和非平衡（RCA 型接口）。平衡连接可提供卓越的噪声抑制，并确保组件之间的妥善接地。如果您的前置功放或有源分频器可提供平衡输出，我们强烈建议您使用它们。

在左侧的连接图中，平衡连接显示为实线，非平衡连接显示为虚线。您将只使用其中一种输入连接方法（不能同时使用这两种方法）。

注：如需要，可以将其他 Fathom IWSv2 以 “从机” 模式连接到如图所示连接的 Fathom IWSv2s。有关从机连接的说明，请参见第 24 页上的 “连接图 2”。

警告

立体声有源分频器（平衡输出） LOW OUT (SUB OUT) LEFT RIGHT ← OR → 立体声有源分频器（非平衡输出） LOW OUT (SUB OUT) RIGHTLE OUTPUTS SUBOUT INPUT MODE 12V TIN Power Flux POWER TO BIAS RUNOFF 12V Trigger FATHER ROAD 后端控制LS(MASTER)

警告！在建立或更改任何连接之前，请关闭 FATHOM IWSv2 和系统中的所有其他设备！

立体声有源分频器（平衡输出） 立体声有源分频器（非平衡输出） 或 FATHOM 后置控制（主机） FATHOM 后置控制（主机）

警告！在建立或更改任何连接之前，请关闭 FATHOM IWSv2 和系统中的所有其他设备！

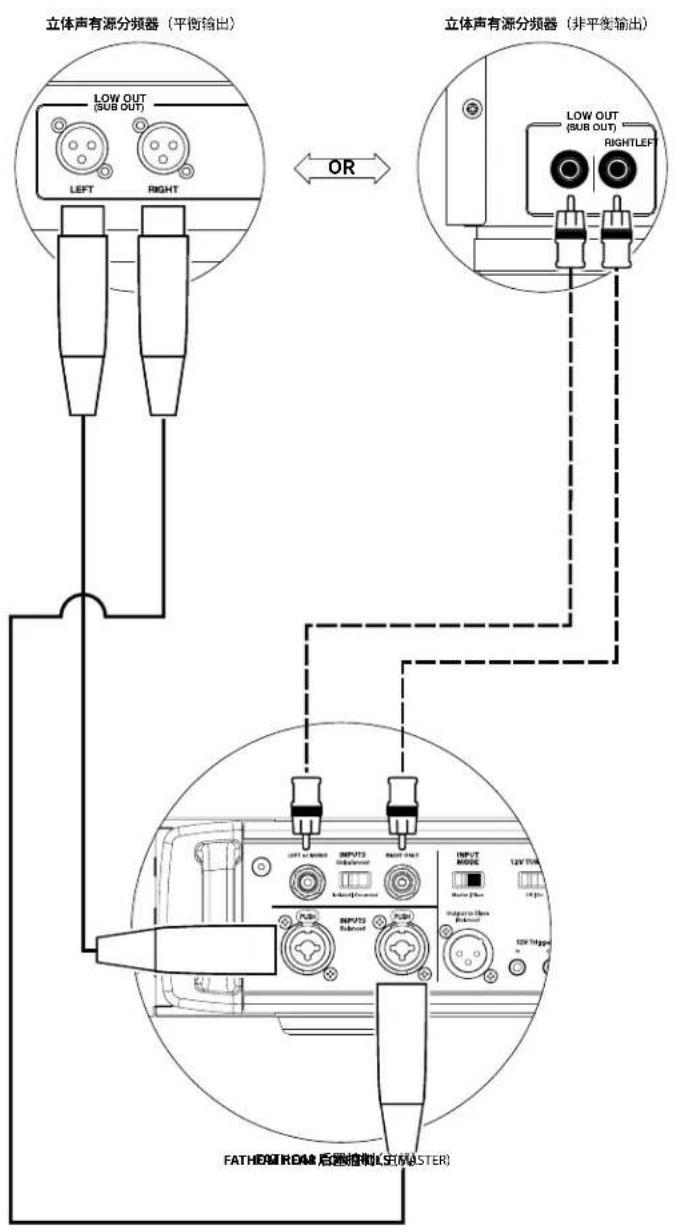

系统连接图 4:

两个立体声 Fathom IWSv2s 到双声道

音频系统

将两个立体声 Fathom IWSv2 连接到双声道音频系统时，您将只使用每个 Fathom IWSv2s 的“左或单声道”输入。每个 Fathom IWSv2 的“输入模式”开关将设置在“主机”位置。

我们强烈建议您使用高质量的有源分频器，用于在连接到 Fathom IWSv2 和驱动您的主扬声器的功放之前分割前置功放的信号。这将支持您滤波驱动主扬声器的信号中的低频，从而获得更好的性能。

如果您使用的不是有源分频器，并且可以在全音域范围内运行您的主扬声器，则可以使用适当的Y形接口来代替图中所示的有源分频器，来分割前置功放的输出信号。

有两种连接类型可将 Fathom IWSv2s 连接到您的双声道音频系统：平衡（XLR 或 1/4 英寸 TRS 接口）和非平衡（RCA 型接口）。平衡连接可提供卓越的噪声抑制，并确保组件之间的妥善接地。如果您的前置功放或有源分频器可提供平衡输出，我们强烈建议您使用它们。

在右侧的连接图中，平衡连接显示为实线，非平衡连接显示为虚线。您将只使用其中一种输入连接方法（不能同时使用这两种方法）。

注：如需要，可以将其他 Fathom IWSv2 以 “从机” 模式连接到如图所示连接的 Fathom IWSv2s。有关从机连接的说明，请参见第 24 页上的 “连接图 2”。

警告

推荐设置流程

1. 安装流程准备： 27-28
2. 应用 D.A.R.O.: 29-30
3. 音量设置：.... 30
4. 极性/相位调整： 31
5. 调整 E.L.F.Trim: 31

安装流程准备：

开始安装程序之前，请确认以下系统设置。这将确保您的超低音音响系统有一个中立的切入点和有效的设置。

在家庭影院接收器或前置功放/处理器上：

开始设置 Fathom IWSv2 超低音音响系统之前，我们建议您按如下方式设置接收器或前置功放/处理器：

1. 扬声器尺寸

在您的接收器或前置功放/处理器的扬声器设置菜单中，将所有高频扬声器设置为分频点为80赫兹的“小”。这将会发送所有低音至Fathom IWSv2。

2. 扬声器距离

在扬声器设置菜单中，正确设置所有扬声器到主视听座位的距离，包括超低音音响的距离。用卷尺测量这些距离（时间相干性很重要）。如果使用多个 Fathom IWSv2s，则将它们到主视听座位的距离取平均值，并使用该数字来设置超低音音响距离。

3. 超低音音响音量

将接收器或前置功放/处理器中的超低音音响音量设置为 “0” 或其中间位置。

4. 音调控制/均衡器

将所有音调控制设置为 “0”，并断开所有均衡器功能。

在您的有源分频器或低音管理处理器上：

如果您使用的是有源分频器或低音管理处理器，我们建议您在开始设置Fathom IWSv2超低音音响系统之前按如下方式进行设置（请在进行这些调整之前关闭系统中的所有Fathom IWSv2s）：

1. 低通滤波器频率

选择 80 赫兹的低通滤波器频率（12 分贝/倍频程斜率）

2. 高通滤波器频率

选择 80 赫兹的高通滤波器频率（12 分贝/倍频程斜率）

3. 低通(超低音音响) 输出音量

将超低音音响输出音量设置为“0”或其中间位置。

在 Fathom IWSv2 的前置面板上:

请关闭家庭影院接收器或前置功放/处理器再进行调整。

1. “电源”开关

将每个 Fathom IWSv2 的 “电源” 开关转到 “开启” 位置。

2. “灯光” 开关

将每个 Fathom IWSv2 的 “灯光” 开关转到 “开启” 位置。如果您在前置面板上看不到任何指示灯，您可能忘记了插入 Fathom IWSv2，或者电路有问题。

3. “输入模式”指示灯

如果您使用的是单个 Fathom IWSv2，请确认其“输入模式”指示灯处于“主机”位置。如果没有，您需要打开 Fathom IWSv2 后置面板的“输入模式”开关。

如果您在主机/从机配置中使用多个 Fathom IWSv2s，请确认直接连接到您的接收器或前置功放/处理器的单元在其“输入模式”指示灯上显示“主机”，并且所有其他单元在其“输入模式”指示灯上显示“从机”。如果没有，您需要打开 Fathom IWSv2s 后置面板的“输入模式”开关。

4. “音量模式” 开关

将主机 Fathom IWSv2 的 “音量模式” 开关转到 “REF” 位置。

5. “低通滤波器”旋钮

如果您的家庭影院接收器/处理器正在处理低音管理（扬声器设置为“小”），或者如果您使用的是外部分频器/低音管理处理器，请将主Fathom IWSv2的“低通滤波器”开关转到“关闭”。如果没有，请选择“12分贝”位置。

6. “低通频率（赫兹）” 旋钮

将 “低通频率” 旋钮转到 “80 赫兹” 的位置。

7. “E.L.F.Trim（分贝）”旋钮

将 “E.L.F.Trim（分贝）” 旋钮转到 “0”

8. “极性” 开关

将“极性”开关拨到“0”。

9. “相位（度）”旋钮

旋转“相位”旋到“0”度

10. D.A.R.O. 断开开关

按下D.A.R.O.断开开关，以便开关上的红灯保持亮起。

重要

将家庭影院接收器或前置功放/处理器和 Fathom IWSv2 上的控制设置为第 27 页和第 28 页中推荐的设置后，您就可以开始设置 Fathom IWSv2 以获得最佳性能。

某些系统中，Fathom IWSv2 功放将安装在远离视听环境的位置。针对这些情况，D.A.R.O. 麦克风电缆的长度不足以执行校准。

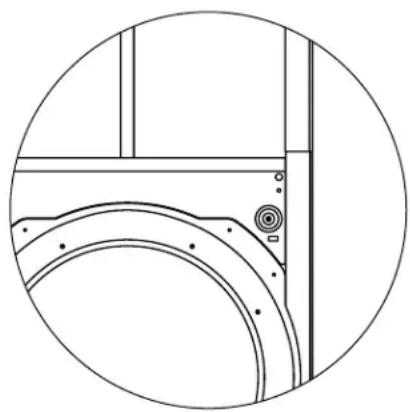

为了便于在视听室中校准 Fathom IWSv2 功放，Fathom IWSv2 超低音音响配备了前置扬声器端子（标准蕉型插孔 - 参见图示）。这些端子可支持用户临时将功放连接到机箱以进行校准，即使机箱已永久安装在墙体空腔中。

如果您的系统具备主机/从机配置，则只需将功放指定为视听室中的主机即可。您必须将临时 XLR 电缆连接到远程从机。

1. 应用数字化自动房间优化（D.A.R.O.）

您现在已经准备好应用捷力独家数字化自动房间优化系统的强大功能。该系统将测量您的主要视听座位上超低音音响的响应，并应用功能强大的18频段均衡器来驯化由室内模式引起的峰值，从而产生更流畅、更准确的低音性能。如果您在主机/从机配置中使用多个Fathom IWSv2s，则只需应对指定为“主机”的单元，即可对整个超低音音响系统执行D.A.R.O.校准。请注意，无论旋钮如何设置，在D.A.R.O.校准过程中，所有前置面板信号处理都会断开。校准完成后，即可恢复正常运行。

a）将主电源开关设置到“开启”位置，并确保 Fathom IWSv2 的指示灯通过“灯光”开关开启。
b）从其防护袋中取出校准麦克风，并将其电缆连接到 Fathom IWSv2 前置控制面板上的 mini-XLR 插孔。

注：D.A.R.O.仅当将随附的捷力测试麦克风插入 Fathom

IWSv2 前置面板时，才能进行校准。没有插入麦克风的情况下禁用“校准”功能，以防止设置意外丢失。

c) 将麦克风连接到麦克风电缆的另一端，并暂时将麦克风放在主视听座位上。如果您有麦克风支架，您可以将麦克风放置与头部齐高的位置，并将其放置在主要视听座位中。
d）在 Fathom IWSv2 的控制面板上按下“校准”按钮。“校准”按钮上的绿灯将缓慢闪烁，表示将在 5 秒后开始校准。

重要！确保在 D.A.R.O. 校准期间房间保持安静！关闭视听室附近任何有噪音的电器（洗碗机、洗衣机等）。

在校准过程中关闭空调或暖气泵非常重要。这些强制风型暖通空调系统可能会产生中等水平的 15-20 赫兹噪声，可能会干扰校准。

重要

e) 按下 “校准” 按钮后 5 秒内，返回您的主要视听座位，并将麦克风维持在与您耳朵大致齐高的正常位置。

f) 超低音音响系统将播放一个低沉的隆隆声噪音序列，听起来像远处的雷声。该序列将持续大约3分钟。在此流程中，D.A.R.O.系统会在您的座位上进行频率响应测量，并纠正它发现的问题。D.A.R.O.系统还可以补偿任何前后的音量差异，以便您的超低音音响在校准过程后将具有类似的感知音量。D.A.R.O.完成校准后，“校准”按钮将亮起并保持点亮，表示校准成功。

如果您希望运行新的校准，只需重复上述步骤即可。

要清除 D.A.R.O. 设置并关闭校准指示灯（即将其恢复为平摊），请按住演示按钮，然后按断开按钮。请注意，您必须快速执行此按钮顺序。如果您按住演示按钮超过 2 秒而没有触摸断开按钮，演示音调将开始播放。如果发生这种情况，只需等待演示序列结束，然后再重试即可。您可以按照上述正常程序执行新的校准。

2. 音量设置

使用具有深低音内容的熟悉音乐或电影素材，借助您的接收器或前置功放/处理器的超低音音响音量控制，来调整超低音音响的音量，从而与其他扬声器混合。这种方法比使用 Fathom IWSv2 的 “主音量” 旋钮更不易被篡改（想想蹒跚学步的儿童或好奇心强的访客）。

如果您的接收器或前置功放/处理器中的超低音音响音量控制不能调到与Fathom IWSv2匹配的音量，请将该控制音量恢复到“0”，这种情况比较罕见。然后，将Fathom IWSv2的“音量模式”开关翻转到“可变”，并以“0”为参考点（REF模式增益和可变“0”增益相同），使用“主音量”控制将超低音音响与其他扬声器进行音量匹配。记录下此设置以备将来使用。

有关 Fathom IWSv2 音量设置控制的更多详细信息，请参阅本手册第 14 页的“音量模式”和“主音量旋钮”章节。

3. 极性和相位调整

让另一个人操作这些控制装置通常会很有帮助，这样您就可以轻松在主视听座位上听到变化。

重要

听熟悉的素材（最好是上段低音和中低音响应良好的音乐），将“极性”开关从“0”转到“180”，并聆听不同之处。正确的设置听起来最自然，并能听到最好的低音击打和发音。如果两者听起来相似，请选择“0”。

设置极性之后，使用相同的音乐材料来试听不同的“相位”控制设置，并选择进一步增强中低音和上段低音响应的设置。如果听不到差异，请将控制设置为“0”。

4. 极低频率 (e.l.f.) Trim

使用 “E.L.F.Trim” 控制以调整 Fathom IWSv2 的极低低音延伸。此控制在 24 赫兹时支持 -12 分贝的降低或 +3 分贝的提升，这在中小型家庭影院使用一个 Fathom IWSv2（或两个）时特别有用。由于较小的封闭空间有助于提高最低低音频率的音量，较小的影院可能会被 Fathom IWSv2 超低音音响强大的低音输出所淹没。这可能会在较低的低音区域中创建一个“厚重”或“过度”的特性。调低 “E.L.F.Trim” 旋钮会降低极低的低音音量，同时缓解这种情况。在您找到最适合您房间和品味的材料之前，您可以自由地尝试和聆听各种要求苛刻的材料。

您的 Fathom IWSv2 现已优化，可在您的视听座位上发挥最大的低音性能。祝贺您！

重要

重要！请记录第2步至第4步中执行的所有设置，以备将来参考。

重要

重要！如果将来您要移动您的主视听座椅，您将需要再次运行 D.A.R.O.。任何特定的校准对于特定的超低音音响位置和视听座椅位置组合都是唯一的。只需按照上述步骤创建新的校准曲线即可。

常见问题解答

Fathom IWSv2 是否有磁屏蔽?

Fathom IWSv2 超低音音响没有磁屏蔽。为避免某些电视类型出现磁性失真，请将 Fathom IWSv2 放置在离屏幕至少 3-4 英尺（1-1.5 米）的地方。

如果我让 Fathom IWSv2 始终处于 “自动” 模式，我的电费会不会很高？

处于 “自动” 模式时，Fathom IWSv2 功放只有在输入端检测到有效信号时才会通电。当处于关机状态时，只有 “内务” 电路保持开启状态，来自墙面的功耗可以忽略不计（小于 10 瓦）。

我应该在雷雨期间或长时间不在时拔下我的超低音音响电源吗？

是的。您应该在雷雨期间（或雷雨前）拔掉 Fathom IWSv2 的电源。这样可以防止闪电引起的电压尖峰造成任何可能的损害。在这种情况下，建议拔掉所有音频/视频组件的电源。如果您要离开家几天，拔下家庭影院组件的插头是个好办法，可防止意外的风暴或电线条件造成的损坏。

故障排查

超低音音响无声音。

1. 检查 Fathom IWSv2 功放是否已通电并开启，以及前置面板指示灯是否已开启。如果 Fathom IWSv2 功放无法通电，请检查为其电源插座供电的断路器。
2. 如果将 Fathom IWSv2 功放配置为通过信号传感模式自动 “开启”，请确保 “12V 开启” 开关设置为 “关闭”。
3. 通过使用功放前置面板的演示按钮测试超低音音响，如果超低音音响发出演示声调，则表示超低音音响的内部电路正常，可能存在输入问题。检查 Fathom IWSv2 功放和接收器/前置功放/处理器的输入电缆连接。
4. 确认您的接收器的超低音音响设置未更改。
5. 如果您的其它扬声器可以播放，但 Fathom IWSv2 不行，请尝试更换将 Fathom IWSv2 连接到系统的电缆。
6. 如果问题仍然存在，请致电您的捷力技术支持以获得帮助。

低音音量发生改变。

1. 确保 Fathom IWSv2 功放和接收器/前置功放/处理器上的音量设置没有更改。
2. 如果您正在使用Fathom IWSv2的“主音量”旋钮来设置超低音音响音量，请确认“音量模式”开关已设置为“可变”。
3. 确认 ELF Trim 旋钮的位置。

Fathom IWSv2 发出杂声或其他不寻常的声音

1. 请参阅本手册第 19 页中关于 “输入模式开关” 部分，特别是如果最近更换了任何上游组件、电缆等。
2. 关闭 Fathom IWSv2，断开所有输入和输出信号线；然后重新开启 Fathom IWSv2。如果噪音消失，则噪音是由系统中的其他位置引起的 - 重新连接电缆，一次连接一根以帮助定位问题。

低音听起来“浑浊”或“过于厚重”。

1. 尝试使用 “E.L.F.Trim” 控制降低 24 赫兹的音量。在中等大小的房间里，低频输出过多有时会导致低音混浊。
2. 降低整体超低音音响音量。
3. 检查您的接收器的超低音音响设置。
4. 尝试不同的主视听座位位置。更改您的视听座位可能会对系统的声音产生巨大影响。请参阅本手册第6-10页的安置说明。

D.A.R.O.校准尝试会发出快速闪烁的校准指示灯

1. 确保已将随附的捷力麦克风正确插入前置面板插孔。校准将仅在连接捷力麦克风的情况下进行。连接任何其他麦克风都会导致校准失败。
2. 如果在正确连接捷力麦克风的情况下校准失败，请尝试将麦克风放置在距离 Fathom IWSv2 扬声器机箱约 6 英尺的地方再次运行校准。如果校准再次失败，则说明麦克风或麦克风电缆损坏，需要更换。联系捷力客服，

FATHOM ^ IWS

功能

非平衡输入：

立体声或单声道（两个 RCA 插孔 - 输入阻抗为 50k 欧姆）。

平衡输入：

立体声或单声道（两个母头 XLR 插孔 - 输入阻抗为 20k 欧姆）。

输出至从机：

平衡（一个 XLR 公头插孔）

扬声器输出：

Neutrik speak-On ^® 2极接口

关闭，每倍频程 12 分贝或每倍频程 24 分贝

低通滤波截止频率：

从 30 赫兹至 130 赫兹不等

极性：

0度或180度

相位：

从 0 度至 270 度不等

E.L.F.Trim:

23 赫兹时从 -12 分贝到 +3 分贝不等

数字化自动房间优化（D.A.R.O.）：

自动，18 频段均衡器，包括实验室级校准麦克风，可断开。

12V 触发器输出量:

150 毫安（1/8 英寸/3.5 毫米迷你插孔）

规格	IWSv2-SYS-113Fathom IWSv2 家用超低音响	IWSv2-SYS-213Fathom IWSv2 家用超低音响
机箱类型:	单密封机箱 双密封机箱
驱动器:	13.5 英寸(标称直径)	13.5 英寸(标称直径)各8英寸(公称直径)
频率响应(无回声)	26 - 101赫兹(±1.5分贝)-25赫兹/112赫兹时为3分贝22赫兹/150赫兹时为10分贝	26 - 101赫兹(±1.5分贝)-25赫兹/112赫兹时为3分贝22赫兹/150赫兹时为10分贝
有效位置区域:	98.26 平方英寸(0.0634平方米)	96.51 平方英寸(0.1268平方米)
有效位移:	147.3 立方英寸(2.41升) 294.6 立方英寸(4.82升)
功放功率:	1000瓦 RMS 短斯 2000瓦 RMS 短斯
格栅尺寸:(H)高x(W)	宽 17.64英寸×17.14英寸448毫米×435毫米
墙口尺寸:(W)宽x(H)	高 16英寸×16.5英寸406毫米×419毫米
功放尺寸:(H)高x(W)宽x(D)深度尺寸不包括英尺	深 3.5英寸×17.4英寸×17.9英寸89毫米×442毫米×455毫米
功放净重:	35磅(15.9公斤)43磅(19.5公斤)
机箱饰面:	黑色纹理涂层 黑色纹理涂层
格栅饰面:	白色(可喷漆)

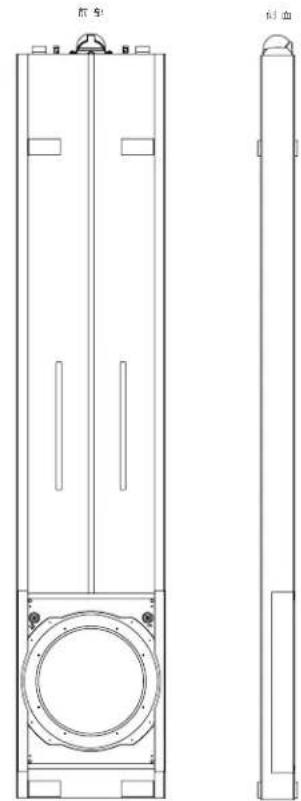

顶盒视图 D 话筒口板 H 话筒口板 W

底切正面 H W 墙上 H W

"JL Audio"、"捷力"、"Fathom"和JL Audio标志是JL Audio, Inc.的注册商标。

©2022 JL Audio, Inc. - 更多相关详细信息，请访问我们的网站 www.jlaudio.com。 所示产品图像仅用于说明目的，可能与实际产品不同。由于产品处于不断开发中，所有规格如有更改，恕不另行通知。

www.jlaudio.com

10369 North Commerce Parkway · 米拉马尔, 佛罗里达州 · 33025 · 美国

第34页
