MANUALE UTENTE SCCB1011 SAMSUNG
istruzioni di funzionamento
ITA
immagina le possibilità
Grazie per aver acquistato un prodotto Samsung. Per ottenere un servizio più completo, registri il suo prodotto su www.samsung.com/global/register

precauzioni di sicurezza

ATTENZIONE
RISCHIO DISCOSSA ELETTRICA NON APRIRE

ATTENZIONE: PER RIDURRE I RISCHI DI SCOSSA ELETTRICA, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE). ALL'INTERNO NON VI SONO PARTI CHE L'UTENTE POSSA RIPARARE. RIVOLGERSI A PERSONALEQUALIFICATO.

Questo simbolo indica la presenza di una tensione pericolosa all'interno del dispositivo, che può provocare scariche elettriche.

Questo simbolo indica che nella documentazione del presente dispositivo sono contenute importanti istruzioni relative al funzionamento e alla manutenzione.
AVVERTENZA
- Per ridurre il rischio di incendio o di scossa elettrica, non esporre l'apparecchio a pioggia o a umidità.
AVVERTENZA
- Assicurarsi di utilizzare solo l'adattatore indicato nel foglio delle specifiche. Utilizzare altri adattatori può provocare incendi, scossa elettrica o danni al prodotto.
- Collegare scorrettamente l'alimentazione o sostituire le batterie in modo inadeguato può causare esplosione, incendio, scossa elettrica o danni al prodotto.
- Non collegare più di una telecamera allo stesso adattatore. Eccederne la capacità può provocare surriscaldamento o incendio.
-
Inserire il cavo di alimentazione nella presa in modo sicuro. Un collegamento non sicuro può provocare incendi.
-
Quando si istalla la telecamera, fissarla in modo sicuro e saldo. Una telecamera che cade può causare danni alle persone.
-
Non sistemare oggetti conduttori (es. cacciaviti, monete, oggetti metallici, ecc.) o contenitori con acqua sulla telecamera. Ciò può causare danni alle persone dovuti a incendio, scossa elettrica o caduta di oggetti.
-
Non installare l'unità in luoghi umidi, con polveri o ceneri. Ciò può causare incendi o scosse elettriche.
-
Se l'unità emana un odore insolito o fumo, interrompere l'uso del prodotto. In questo caso scollegare immediatamente l'alimentazione e mettersi in contatto con il centro di assistenza. Continuare ad utilizzare il prodotto in tali condizioni può causare incendi o scosse..
-
Se il prodotto non funzionasse in modo normale, mettersi in contatto con il centro di assistenza più vicino. Non smontare o riparare in alcun modo questo prodotto. (SAMSUNG non è responsabile per problemi causati da modifiche non autorizzate o tentativi di riparazione)
-
Quando si pulisce, non spruzzare acqua direttamente sulle parti del prodotto. Ciò può causare incendi o scosse elettriche.
ATTENZIONE
-
Non far cadere oggetti sul prodotto ed evitare colpi forti. Mantenere lontano da luoghi sottoposti ad eccessive vibrazioni o ad interferenze magnetiche.
-
Non installare in luoghi sottoposti ad alte temperature (più di 50°C), basse temperature temperature (meno di - 10°C), o grande umidità. Ciò può causare incendi o scosse elettriche.
-
Se si desidera modificare l'ubicazione del prodotto già installato, assicurarsi di spegnerlo e quindi spostarlo e istallarlo nuovamente.
-
Scollegare la spina dalla presa in caso di lampi. Non farlo può provocare incendi o danni al prodotto.
-
Mantenere lontano dalla luce diretta e da fonti di radiazioni. Ciò può provocare incendi.
-
Istallare in un luogo ben ventilato.
-
Evitare di direzionare la telecamera direttamente verso oggetti molto luminosi quali il sole, ciò può danneggiare il sensore d'immagine CCD.
-
Non schizzare o sgocciolare liquidi sull'apparecchio e non porre su di esso degli oggetti contenenti liquidi, come ad esempio dei vasi.
-
La presa di rete viene utilizzata per scollegare l'apparecchio e deve essere facilmente accessibile in qualsiasi istante.
istruzioni di sicurezza importanti
- Leggere queste istruzioni.
- Conservare queste istruzioni.
- Rispettare tutti gli avvertimenti.
- Seguire tutte le istruzioni.
- Non utilizzare questo apparecchio vicino all'acqua.
- Pulire solo con un panno asciutto.
- Non bloccare nessuna apertura di ventilazione. Istallare seguendo le istruzioni del fabbricante.
- Non installare vicino a fonti di calore quali caloriferi, stufe o altri prodotti (compresi gli amplificatori) che possano produrre calore.
- Non eludere il sistema di sicurezza della spina polarizzata o a terra. Una spina polarizzata è costituita da due spinotti, uno più grande dell'altro. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terzo spinotto sono stati previsti per la vostra sicurezza. Se la spina fornita non entra nella presa, mettersi in contatto con l'elettricista per la sostituzione della presa obsoleta.
- Proteggere il cavo dell'alimentazione per evitare che sia calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i cavi escono dell'apparecchio.
- Utilizzare solo connettori/accessori indicati dal fabbricante.
- Utilizzare solo su carrelli, piedistalli, treppiedi, staffe o tavoli indicati dal fornitore o venduti con l'apparecchio.
- Scollegare questo apparecchio. Quando si utilizza un carrello, prestare attenzione quando si muove l'insieme carrello/apparecchio per evitare incidenti per il possibile rovesciamento.
- Rivolgersi a personale specializzato per qualsiasi riparazione. Le riparazioni sono richieste quando l'apparecchio viene in qualche modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato qualche liquido nell'apparecchio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all'umidità, se non funziona normalmente o se è caduto.
installazione fotocamera cctv esterna


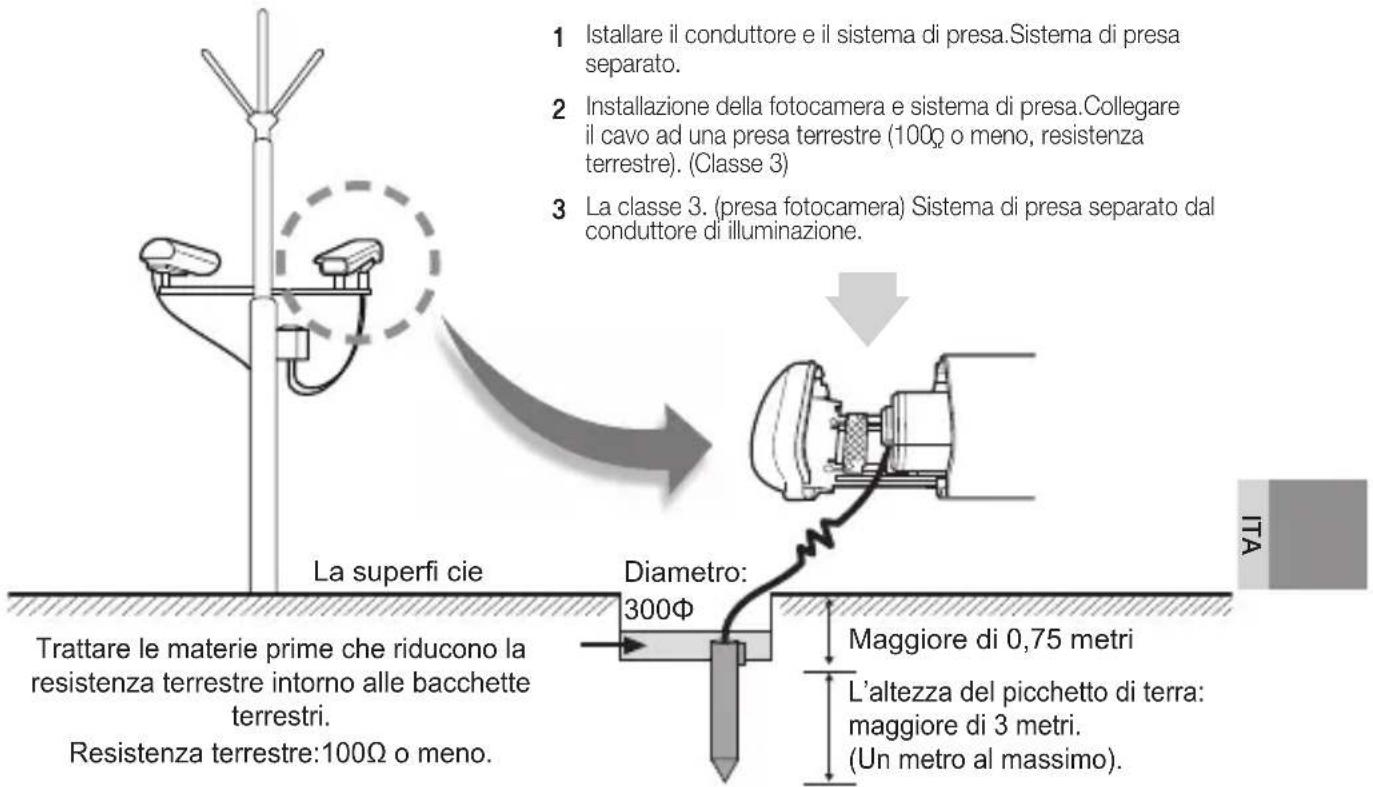

1 Istallare il conduttore e il sistema di presa. Sistema di presa separato. 2 Installazione della fotocamera e sistema di presa. Collegare il cavo ad una presa terrestre (100¢ o meno, resistenza terrestre). (Classe 3) 3 La classe 3. (presa fotocamera) Sistema di presa separato dal conduttore di illuminazione. La superfi cie Trattare le materie prime che riducono la resistenza terrestre intorno alle bacchette terrestri. Resistenza terrestre:100Ω o meno. Diametro: 300Φ Maggiore di 0,75 metri L'altezza del picchetto di terra: maggiore di 3 metri. (Un metro al massimo).< Costruzione del picchetto di terra >
1. Istallare un conduttore lampeggiante
(Secondo l'altezza del conduttore di illuminazione)
2. Presa fotocamera
| No Distinto da Standard Nota | |||
| 1 | Metodo terrestre La classe | 3 Prodotto CCTV | |
| 2 | Spessore del cavo terrestre 1.6mm | ^2 | |
| 3 | Resistenza terra | 100 | |
Scopo della presa fotocamera
L'installazione del conduttore luminoso e della fotocamera evita che la fotocamera CCTV si danneggi ai lampi. Quando si istalla la fotocamera all'esterno, evitare i danni dai lampi usando il conduttore e la presa della fotocamera.
indice
PANORAMICA
02 Panoramica
02
FUNZIONI
03 Funzioni
03
INSTALLAZIONE
04
04 Pacchetto
04 Descrizione delle parti
05 Cose da considerare durante l'installazione e Utilizzo
05 Collegare il connettore lente iride automatico
06 Istallare le lenti
06 Regolare il focus dietro
07 Collegare i cavi e controllare l'operazione
SPECIFICHE
11 Specifiche
11
ITA
01
panoramica
E' una fotocamera ad alta risoluzione che ha una risoluzione orizzontale migliorata di 540 linee avvantaggiandosi dell'elaborazione del segnale digitale e delle tecnologie OLPF.
- In altre condizioni fluorescenti, si può verificare il "rullo del colore" se si istalla la lente iride manuale sulla fotocamera e si posiziona il tasto funzione da ELC a ON. In questo caso, collegare la fotocamera all'alimentazione (AC) e posizionare il tasto L/L dietro il pannello a EXT. (NTSC: 60Hz, PAL: 50Hz)
- Cos'è il rullo di colore?
Questo si verifica perché il meccanismo fluorescente lampeggia dalle frequenze di alimentazione dove la temperatura del colore non è certo quindi il colore dello schermo cambia in modo irregolare (rosso, blu, giallo, ecc).
- Questo problema può essere risolto usando la funzione di bloccaggio o le lenti iride automatiche.
funzioni
| Alta sensibilità colore | La fotocamera adotta il recente 1/3” super-HAD IT CCD per ottenere il vantaggio dalla sensibilità del colore. |
| Risoluzione | Introduce l'elaborazione dell'immagine digitale dalla tecnologia del segnale digitale per attuare un'immagine di alta risoluzione. |
| Compensazione retroilluminazione eccellente | Ciò garantisce un'immagine netta compensando la retroilluminazione anche se la luce del sole o riflessi di luce colpiscono il soggetto. |
| Sincronizzazione alimentazione digitale | Adotta il sistema di chiusura digitale per consentire di regolare la sincronizzazione verticale della fotocamera, un miglioramento di manipolazione e affidabilità. |
| Compensazione difetto CCD Dinamico | Usa la tecnologia avanzata per compensare i difetti CCD in qualsiasi modalità, per dare immagini chiare, nitide anche in scene a baso contrasto. |

installazione
In questo capitolo forniremo le istruzioni generali per l'installazione del prodotto e i luoghi preferiti e le considerazioni prima dell'installazione. Ora, installiamo la fotocamera e colleghiamo i cavi necessari.
Pacchetto
E' necessario controllare che tutti i componenti e gli accessori elencati sotto siano inclusi nel pacchetto del prodotto.

Videocamera

Supporto fotocamera
(Adattatore da montare) vite x 2

Manuale dell'operatore

Connettore lenti iride automatiche
Descrizione delle parti


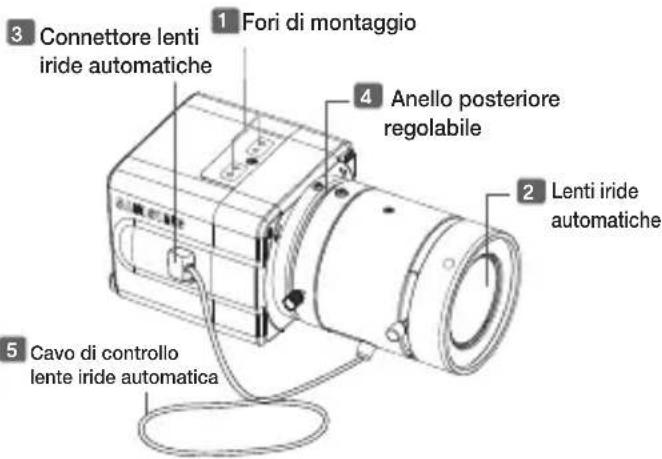

3 Connettore lenti iride automatiche 1 Fori di montaggio 4 Anello posteriore regolabile 2 Lenti iride automatiche 5 Cavo di controllo lente iride automatica1 Fori adattatore
Usato per corrispondere l'adattatore con una vite se volete montare la fotocamera sul supporto.
2 Lenti iride automatiche (opzionali)
Una lente può essere installata sulla fotocamera - Se la fotocamera si sporca sulla superficie, applicare etanolo al tessuto fornito o un panno per pulire.
3 Connettore lenti iride automatiche
Fornisce alimentazione e controllo/segnale DC con la lente iride necessaria per controllare l'iride della lente
4 Anello posteriore regolabile
Usato per regolare il focus dietro la fotocamera.
5 Cavo controllo lente iride automatica
Trasferisce il segnale di controllo dalla fotocamera alla lente iride.
Cose da considerare durante l'installazione e Utilizzo
• Non smontare la fotocamera da soli.
- Fare sempre attenzione quando si maneggia la fotocamera. Non colpire la fotocamera o scuoterla. Attenzione a non essere incauti quando si conserva o si usa.
- Non porre o mettere in funzione la fotocamera in ambienti umidi come pioggia o superfici bagnate.
- Non pulire la fotocamera con carta vetrata. Usare sempre un panno asciutto quando si pulisce.
- Porre la fotocamera in un'area fresca senza la luce diretta del sole. Altrimenti, la fotocamera si può danneggiare.
Collegare il connettore lente iride automatico

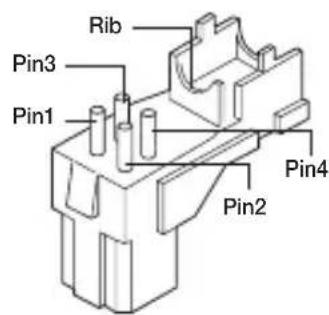

Rimuovere la guaina intono al cavo di controllo iride e collegarlo a ogni lente automatica come descritto sotto.
| 1 Umido(-) | |
| 2 Umido(+) | |
| 3 Drive(+) | |
| 4 Drive(-) |

Istallare le lenti

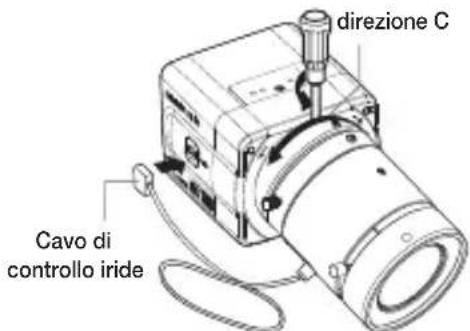

Sciogliere la vite sull'anello regolabile dietro girandola in senso anti orario e girare l'anello nella direzione "C" (senso anti orario) alla fine. Altrimenti, può danneggiare il sensore di immagine interno o le lenti quando si istalla la lente sulla fotocamera.
Il focus posteriore di una fotocamera è predefinito dalla fabbrica. Comunque, alcuni modelli sono fuori focus secondo il tipo di lente. Se la fotocamera è fuori fuoco, seguire le istruzioni sotto per regolare il focus dietro. Quanto segue è la procedura usata per impostare il focus corretto nelle lenti fisse.
06
Lenti senza funzione zoom
- Catturare un oggetto acuto (con un a presa) più di 10m lontano e regolare l'anello del focus all'infinito (∞).
- Regolare l'anello regolabile dalla flangia dietro in modo che si possa catturare l'immagine più nitida.
- Stringere la vite dell'anello regolabile della flangia.
Lenti con funzione zoom
- Catturare un oggetto acuto (con una presa) 3-5m lontana e regolare lo zoom nella direzione TELE (zoom) come possibile e regolare anche il focus in modo che possa catturare l'immagine più nitida.
- Regolare lo zoom in direzione WIDE come possibile e girare l'anello regolabile della flangia in modo che possa catturare l'immagine più nitida.
- Ripetere 1 e 2 per 2-3 volte per far corrispondere il focus da TITOLO ZOOM con quello di AMPIO ZOOM.
- Stringere la vite dell'anello regolabile della flangia.
- Se si scurisce l'immagine regolando il focus attaccando il filtro davanti le lenti, è possibile ottenere un focus più nitido.

Collegare i cavi e controllare l'operazione


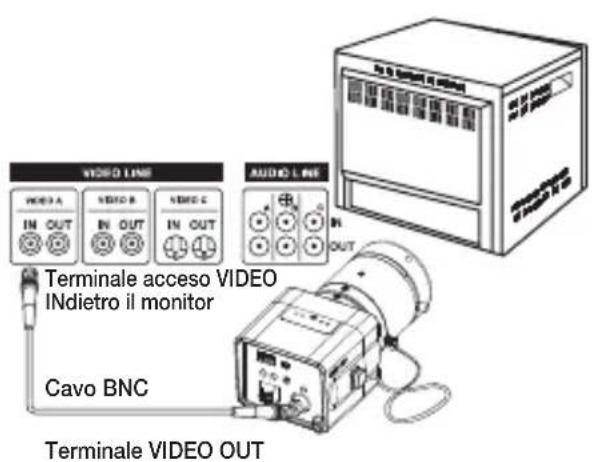

VIDEO LINE IN OUT VIDEO A IN OUT VIDEO B IN OUT AUDIO LINE IN OUT Cavo BNC Terminale acceso VIDEO INDietro il monitor Terminale VIDEO OUT- Collegare una estremità del cavo BNC alla porta VIDEO OUT del monitor.
- Collegare l'altra estremità al cavo BNC alla porta VIDEO In.
- Collegare la fotocamera all'alimentatore. Usare un cacciavite piatto (-) per collegare un'estremità all'adattatore a due linee alla porta DC/AC della fotocamera. (GND: segnato con una linea bianca sul cavo)
- E' possibile collegare una presa nonostante la polarità per l'adattatore AC 24V e DC 12V.
1 Porta alimentazione
Porta che è collegata al cavo di alimentazione (adattatore).
- Per SCC-B1311, B1311P
Collegare a AC 24V o DC 12V.
- Per SCC-B1011P
Collegare a AC220V \~ 240V.
2 LED indicazione alimentazione
Se fornito con l'alimentazione, il LED si accende.
3 Tasto fase sincronizzazione verticale (sinistra)
Usato per regolare la sincronizzazione verticale della fase. Se premuto, la sincronizzazione verticale si sposta a sinistra.
4 Tasto fase sincronizzazione verticale (destra)
Usato per regolare la sincronizzazione verticale della fase. Se premuto, la sincronizzazione verticale si sposta a destra.
5 TASTO FUNZIONE-1


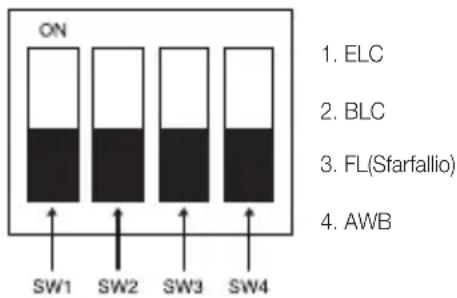

ON SW1 SW2 SW3 SW4 1. ELC 2. BLC 3. FL(Sfarfallio) 4. AWBSW1(ELC)
Usarlo per la lente iride manuale. Se impostato a ACCESO, la velocità dell'otturatore elettronico varia tra 1/60 e 1/120,000 per mantenere la luminosità esatta. Comunque, è necessario posizionare questo tasto su SPENTO se si usa la lente iride automatica (Tipo di controllo DC). Perchè, in questa modalità, la fotocamera può mostrare il colore dell'effetto di rotazione quando funziona con illuminazione fluorescente. Se ciò accade, applicare l'alimentazione AC e impostare L/L a "EXT". (NTSC: 60Hz, PAL: 50Hz)
SW2(BLC)
Usato per bilanciare il display che è troppo luminoso o troppo scuro quando l'illuminazione interna o la finestra riflette contro il soggetto. Impostare ad ACCESO per queste condizioni.
SW3(FL)
Se un sistema di anti sfarfallio che evita lo sfarfallio dell'immagine a causa di non corrispondenza tra la frequenza verticale e la frequenza acceso-spento dell'illuminazione.
E' usato quando la fotocamera e il sistema di trasmissione nella regione non corrispondono. Se impostato a ACCESO, l'a velocità dell'otturatore resta a 1/100sec (NTSC) o 1/120sec (PAL).

Se SW1 (ELC) è impostato ad ACCESO, il sistema anti sfarfallio non funziona anche se SW3 è posizionato a ACCESO.
SW4(AWB)
ACCESO(ATW): Regda automaticamente il colore dell'immagine secondo il cambio di temperatura del colore. In condizioni di illuminazione molto irregolare (come le luce della macchina) se impostato su ACCESO, cattura un soggetto (bianco).
SPENTO(AWC): Ricorda il tasto di colore della temperatura con con SPENTO per funzionare a un certo livello bianco.

Notare che AWB può causare un errore nelle seguenti condizioni:
- Se un grosso soggetto di un colore uniforma che un'alta saturazione esiste al centro dello schermo o se poche parti dell'immagine sono in bianco.
- Se l'illuminazione è fatta di materiale speciale come sodio.

6 TASTO FUNZIONE-2

Se fotocamera multiple sono collegate a tale come interruttore sequenziale o in modalità automatica, la fotocamera nella modalità di sincronizzazione interna salta ogni volta che si sposta ad un'altra scena. Comunque, ciò può essere risolto posizionando il tasto L/L a EXT e usando la balla di livello per regolare la fase si sincronizzazione verticale.
- INT: Funziona nella modalità di sincronizzazione interna.
- EXT: Funziona nella modalità di sincronizzazione di alimentazione.
※ Se la fotocamera usa alimentazione DC 12V, funziona nella modalità interna nonostante la posizione (EXT/INT) del tasto L/L.
7 Barra livello DC IRIS
DC-IRIS

Usata per regolare il livello iride di questa barra di livello usando un cacciavite.
- Senso anti orario: diminuisce il livello di illuminazione.
- Senso orario: aumenta il livello di illuminazione.

- La gamma IRIS delle lenti DC è tra 80IRE e 120IRE. In altre parole, la lente DC si adatta a una gamma variabile di sistemi di limitazione piuttosto che al sistema IRIS completo aperto/chiuso.
- Secondo il tipo di lenti usate che consentono l'impostazione del valore sotto 75 IRE possono causare ricerca dell'IRIDE. Perciò, accertarsi che la gamma sia impostata ad un livello appropriato (maggiore di 80 IRE).
8 Porta video in uscita
Collegato alla porta video di un monitor. Il segnale video esce attraverso questa porta.
specifiche
SCC-B1311
| Articolo Descrizione | |
| Tipo prodotto | fotocamera per controlli di sicurezza |
| Sistema di trasmissione | SISTEMA STANDARD NTSC |
| Dispositivo immagine | 1/3”IT, S-HAD-CCD |
| Numero di pixel effettivi | 768(H) x 494(V) |
| In fase di scansione | 525 Linea, 2:1 collegamento |
| Frequenza linea | INTERNO : 15,734Hz(H)9.94 Hz(V)CHIUSURA : 15,750Hz(H)60 Hz(V) |
| Modalità sincronizzazione | INTERNOCHIUSURA (AC 24V) |
| Risoluzione orizzontale | Linee 540 TV |
| Rapporto S7N | Circa 50dB |
| Illuminazione soggetto minima | 0.40Lux (F1.2, 50IRE)0.24Lux (F1.2, 30IRE)0.12Lux (F1.2, 15IRE) |
| ALC/ELC | ALC: DC solo LENTE IRIDEELC: Iride otturatore elettronico (max. 1/120Ksec) |
| Articolo Descrizione | |
| FL(SFARFALLIO) ACCESO/SPENTO | |
| Obiettivo | Lente iride DC Manuale/Automatica |
| Innesto obiettivo | Lenti regolabili C, CS |
| AWB(Bilanciamento bianco automatico) | SPENTO : ATWACCESO : AWC |
| BLC (Compensazione retroilluminazione) | SPENTO/ACCESO |
| AGC AUTO | |
| Segnale uscita | USCITA VIDEO COMPOSITA1V p_p 75 Ω / BNC |
| Alimentazione | AC24V ±10%(60Hz±0.3Hz),DC12V+10%~-5% |
| Consumo di energia | Circa 3.0 Watt |
| Temperatura di funzionamento | -10°C ~ +50°C |
| Umidità di funzionamento | ~90% |
| Dimensioni (mm) | 68(W) x 55(H) x 77.1(D) |
| Peso 220 g | |
ITA
SCC-B1311P, B1011P
| Articolo Descrizione | |
| Tipo prodotto | fotocamera per controlli di sicurezza |
| Sistema di trasmissione | SISTEMA STANDARD PAL |
| Dispositivo immagine | 1/3"IT, S-HAD-CCD |
| Numero di pixel effettivi | 752(H) x 582(V) |
| In fase di scansione | 625 Linea, 2:1 collegamento |
| Frequenza linea | INTERNO : 15,625Hz(H) 50 Hz(V)CHIUSURA : 15,625Hz(H) 50 Hz(V) |
| Modalità sincronizzazione | INTERNOCHIUSURA (AC 24V) |
| Risoluzione orizzontale | Linee 540 TV |
| Rapporto S7N | Circa 50dB |
| Illuminazione soggetto minima | 0.40Lux (F1.2, 50IRE)0.24Lux (F1.2, 30IRE)0.12Lux (F1.2, 15IRE) |
| ALC/ELC | ALC : DC solo LENTE IRIDEELC : Iride otturatore elettronico(max. 1/120Ksec) |
| FL(SFARFALLIO) ACCESO/S | PENTO |
| Obiettivo | Lente iride DC Manuale/Automatica |
| Articolo Descrizione | |
| Innesto obiettivo | Lenti regolabili C, CS |
| AWB(Bilanciamento bianco automatico) | SPENTO : ATWACCESO : AWC |
| BLC(Compensazione retroilluminazione) | SPENTO/ACCESO |
| AGC AUTO | |
| Segnale uscita | USCITA VIDEO COMPOSITA1V p_p 75 Ω / BNC |
| Alimentazione | SCC-B1311P:AC24V ±10%(50Hz±0.3Hz),DC12V+10%~-5%SCC-B1011P:AC220V~AC240V(50Hz±0.3Hz) |
| Consumo di energia | SCC-B1311P: circa 3.0 WattSCC-B1011P: circa 3.5 Watt |
| Temperatura di funzionamento | -10°C ~ +50°C |
| Umidità di funzionamento | ~90% |
| Dimensioni (mm) | SCC-B1311P:68(W) x 55(H) x 77.1(D)SCC-B1011P:65(W) x 55(H) x 130.5(D) |
| Peso | SCC-B1311P: 220 gSCC-B1011P: 450 g |

Corretto smaltimento del prodotto
(rifiuti elettrici ed elettronici)
(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)
Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.
Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.
Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.
Memo
SCC-B1311(P)
SCC-B1011P
