MANUALE UTENTE Basic 25050 W METABO

it Istruzioni per l'uso originali 20

es Manual original 24

Istruzioni per l'uso originali

#

1.Dichiarazione di conformità
2. Utilizzo conforme
3.Awertenze generali di sicurezza
4.Avertenze specifiche di sicurezza
5.Sintesi
6.Messa in funzione
7. Utilizzo
8.Cura e manutenzione
9.Riparazione
10. Tutela dell'ambiente
11.Probleme anomalie
12. Dati tecnici

1. Dichiarazione di conformità

Dichiariamo molto la nostra completa responsabilità che i presenti compressori, identificati dai modelli e numeri di series 1 , sono conformi a tutte le dispositionsi pertinenti delle direttive 2 e delle norme 3 . Organismo di controllo rilasciente l'attestdato 4 , livello di potenza sonora misurato LWA(M) / livello di potenza sonora garantito LWA(G) 5 , documentazione tecnica 6 - v. pagina 4.

2. Utilizzo conforme

Questo dispositivo è destinato alla produzione di aria compressa, per gli utensili azionati ad aria compressa per uso professionale.
Non è consentito l'uso nel settore medico o alimentare; il dispositorio non è adatto al riempimento delle bombole per apparecchi SCBA.
Non e consentito aspirare gas esplosivi, infammabili o nocivi per la salute. Non e consentito l'uso nei locali a rischio di esplosione.
Qualsiasi utilizzo diverso da quanto illustrato è da considerarsi non conforme. Un utilizzo non conforme, eventuali modifiche all'utensile o l'utilizzo di parti non collaudate ed approbate dal produttore, possono comportare danni imprevedibili!
É vietato l'uso del dispositivo e degli utensili collegati ai bambini, ai giovani e alle persone non addestrate.
Utilizzare il dispositorio solo quello sorvegianza.

3. Avvertenze generali di sicurezza

ATTENZIONE - Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. Avvertenze generali di sicurezza

ATTENZIONE - Leggere tutte le avventenze di sicurezza e le istruzioni.

Eventuali omissioni nell'adempimento delle avverenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro! Il disponivo va segnato al successivo proprietario escludvamente insieme al presente documento. Ciacunc utente delve potersi informare il qualsiasi momento, consultando la documentazione.

3.1 Sicurezza sul luogo di lavoro

a) Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate sono essere causa di incidenti.
b) Evitare di utilizzare il dispositivo in ambienti soggetti al rischio di esplosioni, nei quali si trovino liquidi, gas o polveri infiammabili. / dispositivi producono scintille che possono far inframmare la polvere o i vapori.
c) Tenere lontani i bambini e altre persone durante I'impiego del dispositorio.

3.2 Sicurezza elettrica

a) La spina per la presa di corrente deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori insiemeagli utensili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b) Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, fornelli e frigoriferi. Se il proprio corpo è collegato a massa, aumento il rischio di subire scosate elettriche.

c) Custodire l'elettROUTensile al riparo alla pioggia o dall'umidita. L'eventuale infiltrazione di aqua in un dispositivo augmente il rischio di scosse elettriche.
d) Non usare il cavo di alimentazione per scopi diversi da quelli previsti, per trasportare o appendere il dispositivo, oppure per staccare la spina alla presa di corrente. Mantenere il cavo al riparo da fonti di calorie,olio,spigoli vivio parti dell'utensile in movimento.l cavi danneggiati o aggrovigliati augmentano il rischio di scosse elettriche.
e) Qualora si voglia usare il dispositorio all'aperto, impiegare solo ed esclusivamente cavi di prolunga adattianche per l'impiogo all'esterno. L'uso di un cavo di prolunga omologato per l'impiogo all'esterno riduce il rischio di scosse elettriche.

3.3 Sicurezza delle persone

a) è importante concentrarsi su cui che si sta facendo e maneggiare con giudizio il dispositivo durante il lavoro. Non utilizzare il dispositivo in caso di stanchezza o quello dell'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso del dispositivo può causare lesioni gravi.
b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. L'uso dell'equipaggiamento di protezione personale come la maschera antipolvere, le scarpe di sicurezza antisicvolo, il casco protettivo o la protezione per l'udito, a seconda del tipo e dell'uso del dispositivo, riduce il rischio di lesioni.
c) Evitare l'accensione involontaria del dispositivo. Accertarsi che il dispositivo sia spento, prima di collegarlo all'alimentazione elettrica e prima di prelevarlo o trasportarlo. Trasportare il dispositivo tenendo il dito sopra l'interrutatore o collegare il dispositivo accesso all'alimentazione di corrente, comporta il pericolodi incidenti.
d) Togliere gli attrezzi di regolazione o la chiave per dadi prima di accendere il disposativo. Un utensile o una chiave per dadi a contatto con una parte rotante dell'utensile, vucase lesioni.
e) Evitare di tenere il corpo in posizioni anomale. Mettersi sempre in una posizione sicura, mantenendo l'equilibrio. In questo modo è possibile controllare meglio l'apparecchio in situazioni inaspettate.
f) Indossare indumenti adeguati. Evitare di indossare indumenti larghi o gioielli. Tenere i capelli e i vestiti lontani delle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.
h) Non abbandonarsi mai a una falsa sicurezza e non trascurare le norme di sicurezza, anche se si ha ormai familarità con il dispositorio perché lo si è utilizzato frequentemente. Un comportamento disattento può provocare lesioni gravi in frazioni di secondo.

3.4 Utilizzo e trattamento del disposativo

a) Non sovraccaricare il dispositivo. Impiegare il dispositivo adatto per il lavoro specifico. Utilizzando il dispositivo adatto si lavora meglio e con maggior sicurezza entro la gamma di potenza individata.
b) Non utilizzato il dispositiivo se l'interruttore è difettoso. Un dispositivo che non si vuo più accendero e spagnere è pericoloso è delve essere riparato.
c) Staccare la spina alla presa di corrente prima di regolare l'appareccchio, di sostituire

pezzi di ricambio o di mettere da parte il dispositorio. Tale precauzione eviterà che il dispositorio possa esseregressoinfunzione inavvertitamente.

d) Custodire i dispositivi non utilizzati al di fuori della portata dei bambini. Non fare useare il dispositivo a persone che non lo conoscono o che non hanno letto le presenti istruzioni. I dispositivi sono pericolosi se utilizzati da persone inesperte.
e) Effettuare accuratamente la manutenzione del dispositivo e degli accessori. Verificare che le parti mobili funzionino perfettamente e non s'inceppino, che non vi siano pezioni rotti o danneggiati al punto tale da compensatore il funzionamento del dispositivo stesso. Far riparare le parti danneggiate prima di utilizzare il dispositivo. Molti incidenti sono causati proprio da dispositivi sottoposti a una manutenzione inadequata.
g) Utilizzare il dispositivo, gli accessori, gli utensili ecc. escludamente nel rispetto delle presenti istruzioni. Considerare le condizioni di lavoro e l'attività da eseguire durante l'impiego. L'impiogo dei dispositivi per usi diversi da quelli consentiti cui dar luogo a situazioni di pericololo.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite ed esenti da olio e grasso. Le impugnature e superfici di presa scivolose non consentono un uso e un controllo sicuri del dispositivo in situazioni impreviste.

3.5 Assistenza

a) Fare riparare il dispositorio solo ed escludamente da personale specializzato e solo impiegando pezioni di ricambio originali. Soloosi si può garantire la sicurezza del dispositorio.

3.6 Ulteriori avverenze di sicurezza

• Le presenti istruzioni d'uso si rivolgono a utenti in possesso di una conoscenza tecnica di base nell'utilizzo dei dispositivi come quello qui descririto. Se non si ha alcuna esperienza con questo tipo di dispositivi, si consiglia di ricorrere all'auto di persona con esperienza nelcampo.

• Il produttore non risponde dei danni provocati dal mancato rispetto delle presenti istruzioni d'uso.

Le informazioni riportate nelle presenti istruzioni per l'uso sono contrassegnate come segue:

Pericolo!
Avviso di possibili lesioni personali o danni ambientali.

Pericolo di scossa elettrica!
Avviso di possibili lesions personali causate alla corrente elettrica.

Attenzione!
Avviso di possibili danni materiali.

4. Avvertenze specifiche di sicurezza

I rischi residui indicati di seguito sono tipici dei dispositivi ad aria compressa e non sono più essere completamente eliminati neppure con i dispositivi di sicurezza.

4.1 Pericolo di lesions per la fuoriuscita di aria compressa e di parti che potrebbero staccarsi per effetto dell'aria compressa!

-Non punctare mail'aria compressa supersone animali.
- Assicurarsi che tutti i dispositivi ad aria compressa utilizzati e i relativi accessori siano adeguati alla pressione di lavoro prevista o siano collegati a un riduttore di pressione.
- Nota bene: al rilascio dell'attacco rapido, l'aria compressa contentura nel tubo flessibile perché fuoriuscire all'improvviso. Per questa ragione, tenere ferma l'estremita del tubo flessibile dell'aria compressa che si desidera staccare.
- Assicurarsi che tutti i raccordi a vite siano ben errati.

Non riparare personalmente l'apparecchio! Solo il personale technique cui riparare i compressori, i serbatoi a pressione e i dispositivi ad aria compressa.

4.2 Pericolo di aria compressa contenente olio! (Basic 250-24 W, Basic 250-50 W)

• Utilizzare aria compressa contente olio, eslusivamente per gli utensili ad aria compressa appositamente predisistio.
  Non utilizzato un tubo flessibile per aria compressa contente olio con utensili ad aria compressa non predisposti per l'uso di aria compressa contente olio.
  Non gonfiare con aria compressa contente olio le gomme delle autovetture o altri.
• Con i filtri adeguati è possibile eliminare le particelle d'olio dall'aria compressa. Questo consente di utilizzare un compressore lubricato ad olioanche per gli utensili ad aria compressa che richiedono aria priva di olio.

4.3 Pericolo di ustione sulle superfici delle parti a lavoro con l'aria compressa!

-Far raffreddare il dispositoso prima degli interventi di manutenzione.

4.4 Pericolo di lesions e di schiacciamento per effetto delle parti mobili!

Non mettere in funzione il dispositivo se non sono montati i sistemi di protezione previsti.
- Ricordare che il disposito si accende automaticamente al raggiungimento della pressione minima! - Prima di qualsiasi intervento di manutenzione, accertarsi che l'utensile sa scollegato alla rete elettrica.
- Al momento dell'accensione (ad esempio in seguito ad interventi di manutenzione), accertarsi che non siano rimasti attrezzi di montaggio o parti scolte all'interno del disposivo.

4.5 Pericolo causato da protezione personale insufficiente!

-Indossarele protezioni acustiche.
- Indossare gli occhiali protettivi.
- Indossare una maschera respiratoria durante i lavori che generano polvere, gas, nebbia o vapori nocivi.
- Indossare indumenti da lavoro adeguati.
-Indossare calzature antiscivolo.

4.6 Pericolo causato da eventuali difetti del dispositorio!

• Effettuare la manutenzione dell'elettroutensile e dei relativi accessori con la massima cura. Attenersi scrupolosamente alle istruzioni per la manutenzione.
• Controllare sempre l'integrità del dispositivo prima del funizionamento: Prima di continuare ad utilizzato l'apparecchio, occorre ispezionare accuratamente iositivi di sicurezza o i componenti leggermente danneggiati, al fine di verificarne l'integrità e il corretto funizionamento. Un appearecchio danneggiato potra essere riutilizzato soltanto dopo che è stato riparato a regola d'arte.
• Verificare che le parti mobili funzionino perfettamente e che non se inceppino. Tutte le parti devono essere montate correttamente e adempiere a tutti i requisiti necessari per garantire il correto funzionamento dell'elettroutensile.
• I dispositivi di protezione o i componenti eventualmente danneggiati devono essere adegatamente riparati o sostituti da un'officina specializzata e riconosciutta.

4.7 Ulteriori avverntenze di sicurezza

-Osservare in particolare leindicazioni specifiche di sicurezza continue nei vari capitoli.
- Attenersi ad eventuali prescrizioni delle associazioni di categoria o di protezione antinfortunistica, relative all'utilizzo di compressori e utensilsi ad aria compressa.

Osservare le prescrizioni relative all'uso di impianti soggetti all'obbligo di sorveglianza.
- Durante l'uso e lo stoccaggio del dispositovo, tenere conte del fatto che la fuoriuscita di condensa e di altri mezzi d'esercizio cui inquinare l'area circostante e nuocere all'ambiente.
- Tenere in debita considerazione gli effetti dell'ambiente circostante.

4.8 Simboli sul dispositorio (secondo il modello)

Leggere le istruzioni per l'uso.

Avviso di pericolodi lesions personali in seguito al contatto con parti roventi.

Indossare gli occhiali protettivi.

Indossare le protezioni acustiche.

Avviso di pericolo di avvio automatico.

Avviso di pericolò per tensione elettrica.

Livello di potenza sonora garantito.

4.9 Dispositivi di sicurezza

Valvola di sicurezza

La valvola di sicurezza (4) a molla si innesca se viene superata la massima pressione consentita.

5. Sintesi

Vedere pagina 2.

1 Compressore
2 Serbatoio a pressione
3 Scarico condensa
4 Valvola di sicurezza
5 Attacco aria compressa (attacco rapido), aria compressa regolata
6 Manometro pressione di regolazione
7 Regolatore di pressione
8 Manometro pressione caldaia
9 Interru ttoRE ON/OFF
0 Interrupttre Salvamotore
1 Filtrodell'aria/scatola del filtrodell'aria
2 Tappo a vite dell'olio
3 Tubo di livello dell'olio
4 Vite di scarico dell'olio
5 Maniglia di trasporto
secondo il modello e l'equipaggiamento

6. Messa in funzione

6.1 Assemblaggio (secondo il modello)

1. Montare le ruote come illustrato (figura A, pagina 3).
2. Montare i piedini di gomma come illustrato (figura B, pagina 3).
3. Avvitare il filtro dell'aria fornito in dotazione (11) sulla presa dell'aria (figura C, pagina 3).

6.2 Controllo dello scarico della condensa

Assicurarsi che lo scarico della condensa (3) si chiuso.

6.3 Riempimento dell'olio (Basic 250-24 W, Basic 250-50 W)

Per la qualità e la quantità dell'olio (dati approximativi), consultare il capitolo 12. Dati tecnici.

1. Svitare il tappo a vite dell'olio (12).
2. Versare olio fino a metà del tubo di livello (13) o fino alla taca.
3. Riappicare il tappo a vite dell'olio (12).

6.4 Installazione

Il luogo d'installazione del dispositivo deve soddisfare i seguenti requisiti:

• essere asciutto e protetto dal gelo;
• ave un sottofoondo stabile, orizzontale e piano.

Pericolo!

Un'installazione errata cui cause incidenti gravi.
- Fissare il dispositivo in modo che non possa spostarsi sulle ruote, ribaltarsi o scivolare.
- I dispositivi di sicurezza e gli organi di commando devono essere sempre fácilmente accessibili.
(Basic 250-24 W, Basic 250-50 W) Non posare il dispositivo sul fianco. Puo fuoriuscire dell'olio!

6.5 Trasporto

(Basic 250-24 W, Basic 250-50 W) Non posare il dispositorio sul fianco. Puo fuoriuscire dell'olio!
Non tentare di spostare il dispositivo tirandolo per il tubo o per il cavo di alimentazione. Per il trasporto utilizzare l'apposita maniglia (15).

7. Utilizzo

7.1 Allacciamento alla rete

Pericolo! Tensione elettrica.

Utilizzare l'utensile elettrico solamente in un ambiente asciutto.

Collegare l'apparecchio esclusivamente a una fonte di corrente elettrica con le seguenti caratteristiche: Le prese devono essere installate secondo le prescrizioni, collegate a terra e controllate; la protezione delve essere conforme ai dati tecnici.

Posare il cavo di alimentazione in modo tale che non sua causa di disturbo e non possa essere danneggiato durante il lavoro.

Verificare agli volta che il dispositivo sia spento, prima di collegare il connettore alla presa.

Proteggere il cavo di alimentazione dal calorie, dai liquidi aggressivi e dagli spigoli vivi.

Utilizzare solo prolonghe con un diametro adeguato (capitolo 12. Dati tecnici).

Utilizzare prolonghe per esterni. Per gli esterni, utilizzare soltanto cavi di prolunga omologati e debitamente contrassegnati.

Non spegnere il compressore scollegando il cavolo alimentazione, ma utilizzare l'interruttore ON/OFF.

Applicare sempre a monte un interrottore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

7.2 Produzione di aria compressa

1. Accendere il dispositivo con l'interrettore ON/OFF (9) e attendere il raggiungimento della massima pressione della caldaia (il compressore si disattiva). La pressione della caldaia viene visualizzata sull'apposito manometro (8).

Impostare la pressione di regolazione sul regolatore di pressione (7). La pressione di regolazione attuale viene visualizzata sull'apposto manometro (6).

Attenzione!

La pressione di regolazione impostata non puo essere più elevata della massima pressione d'esercizio degli utensili ad aria compressa collegati!

1. Collegare il tubo flessibile dell'aria compressa al relativo attacco (5).
2. Collegare I'utensile ad aria compressa. Ora si cui dovrare con I'utensile ad aria compressa.
3. Spagnere il dispositorio se non si prevede di continuare a utilizzarlo a breve. Quindi, staccare la spina di alimentazione.
4. Scaricare quotidianamente la condensa del serbatoio a pressione dallo scarico della condensa (3).

8. Cura e manutenzione

Pericolo!

Prima di qualsiasi intervento sul dispositivo:

Spagnere il dispositivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositivo. Assicurarsi che il dispositivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati.

Far raffreddare il dispositivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Dopo agli intervento sul dispositivo:

Riappicare tutti i dispositivi di sicurezza e contrallarne il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il dispositivo o al suo interno.

Gli interventi di manutenzione o riparazione più complessi di quali descritti nel presente capitolo sono riservati ai tecnici specializzati.

8.1 Informazioni importanti

Le operazioni di manutenzione e controllo devono essere programmate ed eseguite seconde le prescrizioni, in base all'installazione e al funzionamento del dispositorio.

Le autorità di controllo hanno il diritto di consultare la documentazione originale.

8.2 Manutenzione ordinaria

Prima di agli inizio lavori

• Controllare l'integrità dei tubi flessibili dell'aria compressa e sostituire all'occorrenza.
• Verificare che i raccordi filettati siano saldamente in sede e, all'occorrenza, riserrarli.
• Controllare l'integrità dei cavi di collegamento e, se necessario, fari sostituire da un technique eletricista.

Ogni giorno

• Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).

Ogni 50 ore d'esercizio

• Controllo del funzionamento della valvola di sicurezza (4): La caldaia deve essere molto pressione (preferibilmente minimo all' 80% della pressione massima). Ruotare la vite zigrinata della valvola di sicurezza (4) a mano in senso antiorario, fino a quando I'aria compressa non sfiata in maniera percettibile. Richiudere la valvola di sicurezza (4): stringere la vite zigrinata a mano in senso orario fino alla battuta. Se I'aria compressa non dovesse sfiatarne nonostante la valvola di sicurezza via complementamente aperta, spegnere il compressore e non continuare a utilizzato per motivi di sicurezza! Far sostituire la valvola di sicurezza (4), vedi capitolo 9. Riparazione.
  Pulire il filtro dell'aria (11) (figura D, pagina 3).
  (Basic 250-24 W, Basic 250-50 W) Controllare il livello dell'olio del compressore sul tubo di livello (13) e rabboccare all'occorrenza. (Vedere il capitolo 6.)

Ogni 250 ore d'esercizio

Pulire il filtro dell'aria (11) oppure sostituirlo (figura D, pagina 3).
Ogni 500 ore d'esercizio
-(Basic 250-24 W, Basic 250-50 W) Scariare completeness l'olio dalla vite di scarico (14) e sostiturio con olio nuovo. (Vedere il capitolo 6.)
Dopo 1000 ore d'esercizio
- Affidare l'ispezione a un'officina specializzata.
Questo prolunga notevolmente la durata del compressore.

8.3 Conservazione del dispositorio

1. Spagnere il dispositiivo e scollegarlo dall'alimentazione elettrica.
2. Depressurizzare tutti i serbatoi a pressione e gli utensili ad aria compressa collegati.
3. Scaricare la condensa del serbatoio a pressione dall'apposto scarico (3).

4. Conservare il disposativo in modo che non possa essere messo in funzione da personone non autorizzate.

5. (Basic 250-24 W, Basic 250-50 W) Non posare il dispositivo sul fianco. Puo fuoriuscire dell'olio!

Attenzione!

Non conservare l'utensileenza protezione all'aperto o in ambienti umidi.

Per il rischio di gelo

Attenzione!

Il gelo (< 5^) causa danni irreparabili all'apparecchio eagli accessori, poiché essi contengono costamente acquale! In caso di pericolo di gelo, smontare il dispositivo e gli accessori e conservarli al riparo dal gelo.

9. Riparazione

Pericolo!

Le riparazioni di questi dispositivi sono riservate escludamente ai tecnici elettriciisti specializzati! Nel caso di utensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

10. Tutela dell'ambiente

Pericolo!

La condensa del serbatoio a pressione contiene residui d'olio e/o impurità dannose per l'ambiente. Smaltire la condensa nel rispetto dell'ambiente presso i centri di raccolta specializzati!

Pericolo!

(Basic 250-24 W, Basic 250-50 W) Smaltire l'olio esauto del compressore nel rispetto dell'ambiente, presso i centri di raccolta specializzati!

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e riclaccaggio di machine fuori servizio, imballaggi e accessori.

Solo per i Paesi UE: Non gettare i dispositivi nei rifiuti domestici! Secondo la Direttiva europea 2012/19/EU sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili usati devono essere smaltiti separatamente e sottoposti ad unsystema di riciclaggio ecocompatible.

11. Probleme anomalie

Pericolo!

Prima di qualsiasi intervento sul dispositosivo: Specnere il dispositosivo. Estrarre la spina di alimentazione della presa. Attendere l'arresto del dispositosivo. Assicurarsi che il dispositosivo e tutti gli accessori e gli utensili ad aria compressa utilizzati siano depressurizzati. Far raffreddare il dispositosivo e tutti gli utensili ad aria compressa e gli accessori utilizzati.

Gli interventi non trattati nel presente capitolo sono riservati ai tecnici elettriciisti o al centro di assistenza del paese di utilizzo del dispositorio.

Dopo agli'intervento sul dispositiivo:

Riappicare tutti i dispositivi di sicurezza e contrallare il funzionamento. Assicurarsi che non ci siano attrezzi o simili sopra il disposativo o al suo interno.

II compressore non si avvia:

Tensione direta assente.
-Controllare cavo, connetlore, presaef
Tensione di rete troppo Bassa.
- Utilizzare solo prolonghe con un diametro adequato (capitolo 12. Dati tecnici). Se il dispositivo è freddo: evitare la prolonga. Se il

dispositivo è freddo: depressurizzare il serbatoio a pressione.

• Il compressore è stato disattivato mediante estrazione della spina di alimentazione, quando era in funzione.
• Spagnere il compressore mediana l'interruttore ON/OFF (9) e riaccenderlo.
• Surriscaldamento del motore, ad esempio per raffreddamento insufficiente (alette di raffreddamento coperte).
• Disattivare il compressore con l'interruttore ON/OFF (9).
  Rimuovere la causa del surriscaldamento. Far raffreddare per circa dieci minuti.
  -Solo per la versione con interruttor salvamotore (10):controllare l'interruttore salvamotore (10),eventualmente premere per resettarlo.Figura E,pagea 3.
  Riaccendere il compressore con l'interruttore ON/OFF (9).

Il compressore funziona alla generare pressione sufficiente.

• Mancata tenuta dello scarico della condensa.
• Assicurarsi che lo scarico della condensa (3) sa chiuso.
• Controllare la guarnizione della vite di scarico e sostituirla all'occorrezza.
• Mancata tenuta della valvola di non ritorno.
  Far revisionare la valvola di non ritorno presso un'officina specializzata.

L'utensile ad aria compressa non riceve pressione sufficiente.

• Regolatore di pressione non sufficientamente aperto.
• Apriere ulteriormente il regolatore di pressione (7).
• Mancata tenuta del tubo flessibile di raccordo tra compressore e utensile ad aria compressa.
• Controllare il tubo di raccordo e sostituire le parti eventualmente danneggiate.

12. Dati tecnici

Per le spiegazioni relative ai dati, vedere pagna 3.
Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo technologico.

A = potenza di aspirazione

F=potenza di riempimento

L_eff =quantità effettiva fornita con l'80% di max. pressione

p = max .pressione V=value caldaia

a = n u m e r

z =numero di cilindri

n0 =max.regime

P1 =assorbimento di potenza nominale

U =tensione di collegamento

=corrente nominale

F_ = protezione min.

IP^m =tipodi protezione

G =max. lunghezza totale e diametro delle prolunghe

A=dimensioni(LxPxH)

Tmax =max. temperatura di stoccaggio/di esercizio *

T_ =min. temperatura di stoccaggio/di esercizio

Oel =quantità e qualità dell'olio per il cambio d'olio (secondo il modello)

m =peso

^ 念 la durata di alcuni componenti, come la guarnizione della valvola di non ritorno, si riduce notevolmente, se il compressore viene fatto funzionare a temperature elevate (uguali o maggiori della max. temperatura di stoccaggio/di esercizio).

** = se le temperature scendono sotto la temperatura minima di stoccaggio/di esercizio, esiste il pericolo di gelo della condensa nel serbatoio a pressione.
I dati tecnici sopra indicati sono soggetti a tolleranzi (secondo gli standard specifici vigenti).

Valori di emissione

Tali valori consentono di stimare le emissioni del dispositivo e di raffrontarie con altri dispositivi. In base alle condizioni d'impiego, allo stato del dispositivo o degli utensili accessori, il carico effettivo cui risultare superiore o inferiore. Ai fini di

una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunistamente adattati, stabilire misure di sicurezza donee per l'utilizzatore, ad es. di carattere organizzato.

Livello sonoro classe A tipico:

LDA =livello di pressione acustica

LWA =livello di potenza acustica

L_WA(G) =livello di emissione sonora garantito secondo 2000/14/CE

Ka, Kw=incertezza

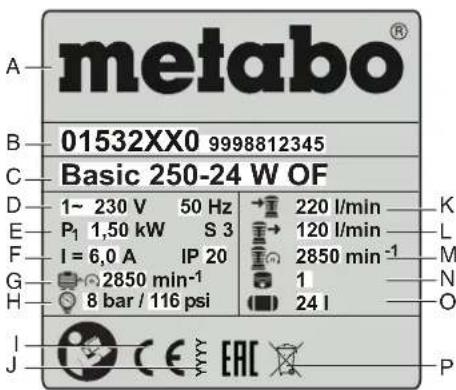

Indicazioni sulla targhetta identificativa:

A Produtlore
B Codice articolo, numero di versione e numero di serie
C Denominazione dell'utensile
D Tensione di collegamento/frequency
E Assorbimento nominale di potenza
F Corrente nominale/tipo di protezione
G Max. regime
H Max. pressione
I Marchio CE - Anything dispositivo é conforme alle dirittive UE secondo la dichiarazione di conformità
J Anno di fabbricazione
K Potenza di aspirazione
L Potenza di riempimento
M Regime compressore
NNumero di cilindri
Volume caldaia
P Simbolo smaltimento (capitolo 10.)

ESPANOLEs

Manual original

Índice

ADVARSEL - Iaes alle
