MANUALE UTENTE XD5003v2 JL Audio

CONSIDERAZIONI SULL'INSTALLAZIONE

• Per l'installazione si richiedono strumenti e attrezzature di sicurezza idonei. Si consiglia di far eseguire l'installazione da un professionista.
• Prima dell'installazione, spegnere l'impianto audio e scollegare l'impianto della batteria dall'impianto audio.
• Installare in una sede al riparo dall'umidità, ben ventilata, che non interferisca con i propri impianti installati di fabbrica.
• Non installare nel vano motore, in aree di calore estremo oppure in cui sarà esposto direttamente alle intemperie.
• Prima di eseguire tagli o perforazioni, verificare la presenza di potenziali ostacoli dietro le superfici di montaggio.
• Con cautela, istradare l'intero cablaggio dell'impianto lontano da parti mobili e bordi affiliati; assicurare con fascette oppure serracavi e servirsi di occhielli e intelaiature, laddove appropriato, per proteggere dai bordi affiliati.

CONSIDERAZIONI SULLA SICUREZZA

• Utilizzare questo prodotto soltanto con impianti elettrici da 12 Volt con sistema di messa a terra negativa. Il presente prodotto non è omologato o approvato per l'utilizzo all'interno di un aeromobile.
• Installare il presente prodotto in posizione salda, al fine di evitare danni o lesioni in condizioni avverse.
• Un fusibile adeguato (o interruttore di circuito) in corrispondenza del filo di alimentazione principale è essenziale per la sicurezza del veicolo/dell'imbarcazione e deve essere installato a 18 pollici (45 cm) dal collegamento positivo della batteria.
• Per le applicazioni ABYC e NMEA, è necessaria una protezione del circuito a 7 pollici (18 cm) dalla batteria, a meno che il cavo non sia in un involucro o una guida.
• Ascoltare l'impianto audio a livelli appropriati per le condizioni di utilizzo e la protezione dell'udito.

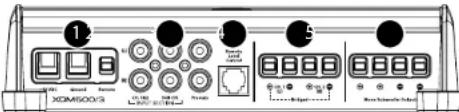

COLLEGAMENTI

① XOM5003 ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟x ㉟y ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v

	Collegamento Desarizione Note
1	=12 V CC Collegamento dell'alimentazione positivo (-12 V)				• Filio da 4 AWG (richiesto)• Installare un fusibile da 50 A in corrispondenza del terminale della batteria (+)
	Massa Collegamento a massa negativa (GND) - Filio da 4 AWG (richiesto)
	Remoto Collegamento di attivazione positiva (+12 V)				• Capacità del filio 18 - 12 AWG• Vedere 7 modalità di accensione per maggiori informazioni
2	CH. 1 ingresso Segnale d'ingresso a sinistra, RCA nero				• Accetta tensione d'ingresso di 200 mV - 4 V• Vedere 7 modalità di ingresso per maggiori informazioni
	CH. 2 Ingresso Segnale d'ingresso a destra, RCA rosso
	CH. SUB ingresso Segnale d'ingresso subwoofer a sinistra, RCA nero
	CH. SUB ingresso Segnale d'ingresso subwoofer a destra, RCA rosso
	Uscita di preamplificazione 1	Segnale di preamplificazione pass through a sinistra, RCA nero			• Vedere la sezione riservata alle 8 cite di preamplificazione per maggiori informazioni
	Uscita di preamplificazione 2	Segnale di preamplificazione pass-through a destra, RCA rosso
3	Controllo remoto del livello	Collegamento del controllo remoto del livello (opzionale) (HD-RLC o MHID-RLC)			• Agisce esclusivamente da attenuatore:Completamente in senso antionario = Livello taciliatoCompletamente in senso orario = Livello non interessato
4	CH. 1 (SX)Uscita altoparlante	⊕	Uscita positiva altoparlante (+) CH. 1 & 2 in bridge (+)		• Carico d'impedenza minimo:Modalità sterco ≥2 OhmModalità in bridge ≥4 Ohm• Capacità del filio 16 - 8 AWG
		-	Uscita negativa altoparlante (-)
	CH. 2 (DX)Uscita altoparlante	⊕	Uscita positiva altoparlante (+)
		-	Uscita negativa altoparlante (-) CH. 1 & 2 in bridge (-)
5	Uscita subwoofer mono	⊕	Uscita subwoofer positiva (+)		• Entrambi i collegamenti positivi (-) sono collegati all'interno in parallelo• Entrambi i collegamenti negativi (-) sono collegati all'interno in parallelo• Carico d'impedenza minimo:≥2 Ohm• Capacità del filio 16 - 8 AWG
		⊕	Uscita subwoofer positiva (+)
		-	Uscita subwoofer positiva (+)
		-	Uscita subwoofer positiva (+)

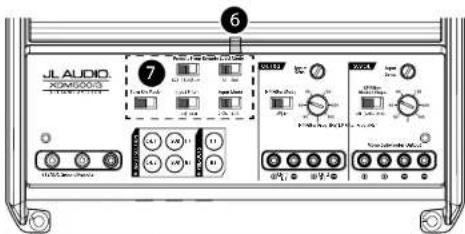

COMANDI

JL AUDIO XOMISO3 1000000000 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

	Comando (Funzione) Impostazione Desrizione
6	LED di stato(indica lo stato operative)	Verde lampeggiante	L'amplificatore si accende, uscita audio tacitata
		Vondo Acceso, funzionamento normale, uscita audio attiva
		Rosso	Acceso, modalità sicura, condizione di sovastemperatura uscita audio ridetta• Ritorna al funzionamento normale quando la temperatura toma a un livello sicuro
		Ambra igilati	Acceso, modalità sicura, condizione di sovastamente, uscita audio taccitata• Potrebbe mostrare un dichettio udibile e rispetto oppure un rumore sordo in uscita• Spezienare l'altoparlarante il filo per individuare un contocircuito oppure un'impe-denza basa
		LED spenti	L'amplificatore si spogne (inavervitamente), condizione di bassa tensione• Si verifica quando la batteria o la tensione di accensione remota scende al di sotto di 10 V• Ritorna al normale funzionamento quando la tensione aumenta oltre 11 V
7	Modalità di accensione (configure il metodo di attivazione)	Remoto	Accensione remota +12 V (preferito)• Controllato da un circuito di +12 V con interruttore oppure usci ta di accensione della propria unita sogente/interfaccia OEM
		Offset	Rilevamento offset CC (automatico)• Situova levendo la presenza di un piccolo segnale CC nelle uscita audio OEM e si dis-sattiva in seguito alla rimozione del segnale
		Segnale	Rilevamento del segnale (automatico)• Situova levendo segnali audio OEM full-range e si didative in seguito alla rimo-zione del segnale (senro 36 secondi)
	Filtro d'ingresso (configure l'applicazione del filtro d'ingresso)	Automobile Soluzione per la maggior parte delle installazioni (automobilitistiche o marine)
		Imbaricazione	Selezionare se s'individuano delle interferenze da interruitori/disposibili meccanici ad alla corrente
	Modalità d'ingresso (configure i collegamenti del segnale in ingresso)	2 CH.	Selezionare quando si usano gli ingressi CH. 1&2 soltanto• Il segnale SUB CH. sarà la somma dei segnali CH. 1&2
		4 CH.	Selezionare quando si usano tutti i quattro ingresso• Il segnale SUB CH. sarà la somma di entrambi gli ingressi SUB CH. a sinistra e destra• Se è disponibile saltante un segnale del canale subwoofer, si consiglio un adattatore a Y per alimentare entramoli gli ingressi SUB CH.
	Controllo remoto del livello (configure il funzio-namento HO PLC opionale)	Tutti Regola il livello di tutti i canali in egual misura	• è possibile controllare chessi amplifi-catori da un unico HO-PLC impiegando una splitter per line telefonza non duplex e cui telefonici multipli.
		Sub	Regola il livello del canale subwoofer soltanto
	Uscite di preamplifica-zione da (configure i segnali di uscita di preamplifica-zione)	1&2	Stesso segnale che è collegato agli ingressi CH. 1 & 2
		Sub	Stesso segnale che è collegato agli ingressi del canale subwoofer
		Somma	Segnale sominato, che riunisce gli ingressi CH. 1&2 e del canale subwoofer in una coppia di segnali stereo

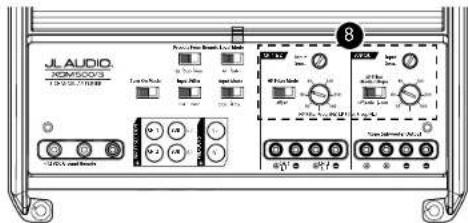

COMANDI

JL AUDIO NOM50013 T-20 20 20 20 20 Control knobs: Control knobs Input: Input Value Output: Output Value Control knobs Control knobs Input: Input Value Output: Input Value Control knobs Control knobs Input: Input Value Output: Input Value Control knobs Control knobs Input: Input Value Output: Input Value Control knobs Control knobs Input: Input Value Output: Input Value

	Comando (Funzione) Impostazione Descrizione
8	Rilevamento ingresso(regolare lo stadio d'ingresse di ogni coppia di canalli		Variabile	Usare per la corrispondenza tra la tensione di uscita dell'unità sorgente con gli ingressi di riascuna coppia di canali amplificatore. Vedere l'Appendice A per informazioni dettagliate.
	CH. 1&2	Modalità del filtro HP (configura il filtro passa alto del CH. 1&2)	Disattivato	Filtro disattivato, le passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
			HP	Attenua le frequenze sotto la manopola CH. 1&2 "Filler Freq. il Hz", a una velocità di 12 dB/ottava
		3&4 "Filter Freq. (Hz)(regola la frequenza di cutoffi del filtro passa-allo)	Variabile	Usare per regolare la frequenza di cutoffi del filtro attivo passa-alto del canale 1&2, da 50 Hz - 500 Hz / 12 dB per ottava
	CH. SUB	Modalità del filtro PB/Pendenza (configura il filtro passa-basso e la pendenza di SUB CH.)	Disattivato	Filtro disattivato, fa passare la gamma completa di frequenze presenti in corrispondenza degli ingressi
			12 dB	Attenua le frequenze sopra la manopola SUB CH. "LP Filter Freq. (Hz)", a una velocità di 12 dB/ottava
			24 dB	Attenua le frequenze sopra la manopola SUB CH. "LP Filter Freq. (Hz)", a una velocità di 24 dB/ottava
		Freq. filtro PB (Hz)(regola la frequenza di cutoffi del filtro passa basso)	Variabile	Usare per regolare la frequenza di cutoffi del filtro attivo passa-basso del canale subwoofer, da 50 Hz - 500 Hz / 12 dB per ottava

APPENDICE A:

Impostazione del livello di sensibilità d'ingresso

Attenersi ai passaggi che seguono per regolare la sensibilità d'ingresso di ciascuna coppia

di canali amplificatori per raggiungere il bilanciamento complessivo del sistema.

Apparecchiature necessarie

• Vollmetro CA digitale

• Tono di prova dell'onda sinusoidale registrato al livello di riferimento 0 dBs nella gamma di frequenza da amplificare. Non usare toni di prova attenuati (10 dB, -20 dB, ecc).

Applicazioni amplificatore/canale full-range: 1 kHz

Applicazioni amplificatore/canale subwoofer: 50 Hz

• In funzione del tipo di unità sorgente, l'onda sinusoidale può essere riprodotta tramite un CD, una pennetta USB, un lettore multimedia portatile o una sorgente audio Bluetooth*. Accertari di disattivare eventuali modalità EQ/DSP sul lettore multimedia portatile durante le impostazioni del livello.

La procedura di nove passaggi

1. Scollegare l'altoparlante dai connettor di uscita altoparlante dell'amplificatore.

2. Disattivare tutta l'elaborazione (bassi'alti, volume, EQ, ecc.) sull'unità sorgente, i processori (se usati) e l'amplificatore.Impostare il controllo del fader in posizione centrale e il controllo del livello subwoofer a 3/4 del massimo, se in uso.

3. Disattivare tutti i comandi "Input Sens."

4. Impostare il volume dell'unità sorgente su 3/4 del volume totale. In questo modo, sarà possibile ottenere una sovrapposizione ragionevole dei guadagno con una riduzione moderata a volume completo.

5. Impiegando il grafico sostotante, determinare la tensione target per la regoluzione della sensibilità d'ingresso all'impedenza nominale dell'impianto altoparlante collegato alle uscite amplificatore.

6. Verificare di aver scollegato gli altoparalanti prima di procedere. Riproduire un brano con un'onda sinusoidale appropriata (nella gamma di frequenza da amplificare) a 3/4 del volume dell'unità sorgente.

7. Collegare il voltmetro CA ai terminali di uscita altoparlante dell'amplificatore. Se la coppia di canali è operativa in modalità stereo, sarà necessario misurare soltanto un canale. Se in bridge, accertarsi di provare la tensione in corrispondenza del terminali corretti (+ e R-).

8. Aumentare il comando "Input Sens." fino a quando non si osserva la tensione target con il voltmetro.

9. Una volta regolata ciascuna sessione del canale al livello massimo di uscita a distorsione ridotta, collegate nuovamente l'altoparlante i comandi "Input Sens." ora possono essere regolati verso il basso se l'amplificatore richiede l'attenuazione per raggiungere il bilanciamento desiderato del sistema.

IMPORTANTE!

• Non incrementare eventuali impostazioni "Input Sens" per qualsiasi canale amplificatore o coppia di canali nel sistema oltre il livello massimo stabilito nel corso di questa procedura. In caso contrario, si otterranno una distorsione udiblie e possibili danni all'altoparlante.

• Sarà necessario regolare nuovamente il comando "Input Sens" se il boost equalizzatore è attivato dopo aver impostato "Input Sens," con la presente procedura. Questo si applica a qualsiasi circuito boost EQ, inclusi i comandi del tono dell'unità sorgente o i circuiti EQ. Le riduzioni EQ non richiederanno una nuova regolazione.

Impedenza nominale	Tensione CA target
	CH 1&2 (Stereo) CH 1&2	(In bridge) CH subwoofer
8 Ω 17,3 V	94,5 V 26,8 V
4 Ω 17,3 V	98,2 V 26,8 V
3 Ω 16,2 V	Non consigliato 26,8 V
2 Ω 14,1 V	Non consigliato 24,5 V

SPECIFICHE

Sezione amplificatore
Topologia amplificatore NexDTM a velocità ultra elevata di classe D
Tipo di alimentatore MOSFET switching non regolato
Rame minimo Cavo di alimentazione/massa	4 AWG (Nota: Il filo di alluminio rivestito di rame (CCA) è sconsigliato.)
Fusibile consigliato 50 A
Potenza RMS nominale @ 14,4 V, <1% THD+N	Principale @ 4 Ω75 W x 2	Principale @ 2 Ω100 W x 2	Principale @ 4 Ω in bridge200 W x 1
	Sub @ 4 Ω180 W x 1	Sub @ 3 Ω240 W x 1	Sub @ 2 Ω300 W x 1
Potenza RMS nominale @ 12,5 V <1% THD+N	Principale @ 4 Ω60 W x 2	Principale @ 2 Ω90 W x 2	Principale @ 4 Ω in bridge180 W x 1
	Sub @ 4 Ω180 W x 1	Sub @ 3 Ω240 W x 1	Sub @ 2 Ω300 W x 1
Risposta della frequenza	Canali principali: 12 Hz - 22 kHz (+0, -1 dB) Canale Sub: 10 Hz - 1 kHz (+0, -1 dB)
Rapporto S/N (Con peso A, larghezza di banda del rumore 20 Hz -20 kHz)	Canali principali: >104 dB (riferito alla potenza nominale), >84 dB (riferito a 1 W) Canale sub: >103 dB (riferito alla potenza nominale), >83 dB (riferito a 1 W)
Fattore di attenuazione	Canali principali: >150 / 50 Hz @ 4 Ω, >75 / 50 Hz @ 2 Ω Canale sub: >120 / 50 Hz @ 4 Ω, >60 / 50 Hz @ 2 Ω
Sezione Ingressi
Numero di ingressi 4	(due coppie stereo)
Tipo d'ingresso Differenziale-Bilanciato con ingressi jack RCA
Gamma di tensione d'ingresso 200 mV - 4 V RMS
Elaborazione del segnale
Tipo di filtro	CH. 1&2 CH. SUB
	Attivo, 12 dB/ottava, passa-alto (50 - 500 Hz), disattivabile	Attivo, 12 dB/ottava o 24 dB/ottava, passa-basso, (50 - 500 Hz), disattivabile
Controllo remoto del livello HD-RLC o MHD-RLC (opzionale). Completamente tacitato alla gamma 0 dB.
Dimensioni
L x P x A	10,23 in. x 7,09 in. x 2,05 in. (260 mm x 180 mm x 52 mm)

A causa dello sviluppo continuo del prodotto, tutte le specifiche potrebbero essere soggetti a modifica senza pravviso.
