BEDIENUNGSANLEITUNG XD5003v2 JL Audio

• Die Installation erfordert geeignete Werkzeuge und Sicherheitsausrüstung. Die Installation durch eine Fachkraft wird empfohlen.
• Schalten Sie vor der Installation das Audiosystem aus und trennen Sie das Batteriesystem vom Audiosystem.
• Installieren Sie das Gerät an einem trockenen, gut belüfteten Ort, der Ihre werkseitig installierten Systeme nicht beeinträchtigt.
• Installieren Sie es nicht in einem Motorraum, an Orten mit extremer Hitze oder an Orten, an denen es direkt den Elementen ausgesetzt ist.
• Kontrollieren Sie vor dem Schneiden oder Bohren, ob sich hinter den Montageflächen mögliche Hindernisse befinden.
• Die gesamte Systemverkabelung muss in ausreichendem Abstand an beweglichen Teilen und scharfen Kanten vorbeigeführt werden. Sichern Sie Kabel mit Kabelbindern oder Kabelklemmen und verwenden Sie ggf. Tüllen und Kabelband, um Schutz vor scharfen Kanten zu bieten.

SICHERHEITSHINWEISE

• Verwenden Sie dieses Produkt nur mit 12-Volt-Bordnetz und negativer Masse. Dieses Produkt ist für die Verwendung in Flugzeugen nicht zugelassen.
• Achten Sie auf eine sichere Befestigung dieses Produkts, um Beschädigungen oder Verletzungen unter anspruchsvollen Bedingungen zu vermeiden.
• Eine geeignete Sicherung (oder ein Schulzschalter) am Hauptstromkabel ist für die Sicherheit des Fahrzeugs/Schiffs unerlässlich und muss innerhalb von 45 cm (18 Zoll) vom positiven Batterieanschluss installiert werden.
• Für ABYC- und NMEA-Anwendungen muss der Stromkreis innerhalb von 18 cm (7 Zoll) um die Batterie herum geschützt werden, es sei denn, das Kabel befindet sich in einem Gehäuse oder Kabelkanal.
• Betreiben Sie Ihr Audiosystem mit einer Lautstärke, die den Umgebungsbedingungen und des Sicherheit Ihres Gehörs entspricht.

ANSCHLÜSSE

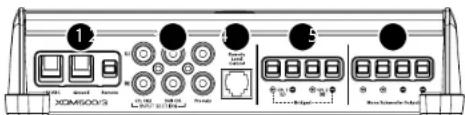

1 2 3 4 5 XOM500X3 XOM500X3 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 100 10 1 2 3 4 5

	Anschluss Beschreibung Notizen
1	+ 12 V DC Positiver (+ 12V) Stromanschluss				• 4 AWG Kabel (erforderlich)• Installieren Sie eine SOA Sicherung am (+) Batteriepol
	Masse Negativer (GND) Masseanschluss • 4 AWG-Kabel (erforderlich)
	Remote Positiver (+ 12V) Aktivierungsanschluss				• 18 – 12 AWG Kabelkapazität• Siche 7arn-On Mode für weitere Informationen
2	CH. 1 Eingang Linkes Eingangssignal, schwarzer Cinchstecker				• Akzeptiert 200 mV - 4 V Eingangspannung• Siehe 1put Mode für weitere Informationen
	CH. 2 Eingang Rechtes Eingangssignal, roter Cinchstecker
	SUB CH. Eingang Linkes Subwoofer-Eingangssignal, schwarzer Cinchstecker
	SUB CH. Eingang Rechtes Subwoofer-Eingangssignal, roter Cinchstecker
	Preout 1 Linkes Pass-Through Vorverstärkersignal, schwarzer Cinchstecker				• Siche 7eouts From für weitere Informationen
	Preout 2 Rechtes Pass-Through Vorverstärkersignal, roter Chinchstecker
3	Remote-Lautstärkeregler	Remote-Lautstärkeregleranschluss (optional) (HD-RLC oder MHD-RLC)			• Funktioniert ausschließlich als Pegeldämpfer: Vollständig gegen den Uhrzeigersinn – Pegel gedämpft: Vollständig im Uhrzeigersinn – Pegel unbeeinflusst
4	CH. 1 (L) Lautsprecher-ausgang	⊕	(+) Positiver Lautsprecherausgang CH	1&2 Überbrückt (-)	• Minimale Impedanzlast: Steroo Modus ≥2 OhmÜberbrückter Modus >4 Ohm• 16 – 8 AWG Kabelkapazität
		-	(-) Negativer Lautsprecherausgang
	CH. 2 (R) Lautsprecher-ausgang	⊕	(+) Positiver Lautsprecherausgang
		-	(-) Negativer Lautsprecherausgang CH	1&2 Überbrückt (-)
5	Mono Subwoofer-Ausgang	⊕	(+) Positiver Subwoofer-Ausgang		• Die beiden positiven (+) Anschlüsse sind intern parallel verbunden• Die beiden negativen (-) Anschlüsse sind intern parallel verbunden• Minimale Impedanzlast: ≥2 Ohm• 16 – 8 AWG Kabelkapazität
		⊕	(+) Positiver Subwoofer-Ausgang
		-	(-) Negativer Subwoofer-Ausgang
		-	(-) Negativer Subwoofer-Ausgang

STEUERUNG

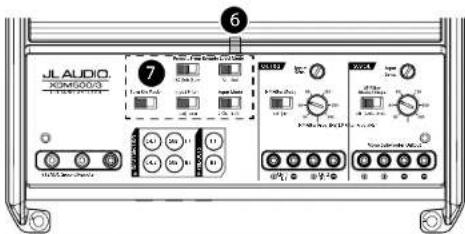

JL AUDIO XOM5003 12:24:24:24 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

	Bedienelement(Funktion)	Einstellung	Beschreibung
6	Status LED(Statusanzelga)(zeitigt denKetriebs status)	Blinktgrün	Verslärker wird aktiviert, Tonist abgeschaltet
		Grün Normaler eingeschalteter Betrieb, aktive Toneausgabe
		Fut	Eingeschaltet im Sicherheitsmodus, Überhitzungszustand, redazierte Toneausgabe• Kehrt zum normalien Betrieb zurück, wenn die Temperatur wieder ein sicheres Niveau erreicht hat
		Amber tgals	Eingeschaltet im Sicherheitsmodus, Überstrumnustand, Toneausgabe stummenschaltet• Kann eins sich wiederholendes, hörbares tickendes oder pochendes Geräsch in der Ausgabe aufweisen• Früten Sie auf einen Kurzschloss im Leutsprecher/Kabel oder eine niedrige Impedanz
		LEDs aus	Verstärker schaltet sich (unenwartet), aus, Unterspannungszustand• Trit auf, wenn die Spannung der Batterie oder der Remote-Einschaltung unter 10 V fällt• Kehrt zum normalen Betrieb zurück, wenn die Spannung über 11 V liegt
7	Turn-On Mode(Einschaftmodus)(konsiguiertAktivierungsmethode)	Remote	+12 V Remote Einschalterleitung (empfohlen)• Gestruert durch einen geschalten +12V Stromkreis oder den Einschalterausgang eines Strukturents/OEM Interface
		Offset	DC Offset Sensing (automatisch)• Schaltet sich ein, wenn das Vorhandensin eines kleinen Gleichstransignals an den OEM Audiouasgängen erkannt wird, und schaltet sich aus, nachdem das Signal entfernt wurde	• Nur für Hochpegelsignale(Lautsprecher) ausgelegt• Ervennt ausschließlich das Eingangsignal von CII. I (L)• Bei der Verwendung von DC-Off-seb- oder Signalkennungsmethinden wird der "Remote" Anschluss zu einem -12V-Einschalterausgang.
		Signal	Signal-Sensing (automatisch)• Schaltet sich durch die Erkanung von Full-Range OEM. Audiosignalen ein und schaltet sich aus, nachdem das Signal entfernt wurde (innerhalb von 30 Sekundring)
	Input Filter(Eingangsfilter)(konsiguiert Eingangsfilteranwendung)	Car (Auto) Für die meisten Installationen auswählen (Automotall oder Marine)
		Boat (Boot)	Wahlen Sie diese Option, wenn Sie Stårungen durch mechanische Schalter/Gerdte mit hoheem Stromverbrauch bewirken
	Input Mode(Eingangsmodus)(konsiguiert die Eingangssignalverbindungen)	2 Ch.	Auswählen wenn nur CII. 182-Eingänge verwendet werden• SUB CII. Signal ist die Summe der CII. 182-Signale
		4 Ch.	Bei Verwendung aller vier Eingänge auswählen• SUB CH. Signal ist die Summe der Beiten linken und rechten SUB CH. Eingänge• Wenn nur ein Subwoofer-Kanaitsignal verfügbar ist, wird ein Y-Adapter empfohlen, um beide SUB CH. Eingänge zu spiesen.
	Remote Level Mode(konsiguiert den HD-RLC-Betrieboptionall)	All Passkilen Pegel für alle Kanäte gleich an		• Mehrere Verstärker können über eine einige HD RLC Steuerung nachstät werden. Hierbei beruft es eines Vorderstandbeforschspitiktor und mehrere Trockerplatz.
		Sub Passkilen nur den Pegel des Subwoofer Kanals an
	Preouts From(konsiguiert die Vor verstärkausgänge)	1&2 Das gelte Signal, das angeschlossen ist an CH. 1&2-Eingänge
		Sub Das gelte Signal, nas an die Subwoofer Kanalaingänge angeschlossen ist
		Sum Summiertes Signal kombiniert CH. 1&2 und Subwoofer Kanalaingänge in ein Stereo-Signalpaar

STEUERUNG

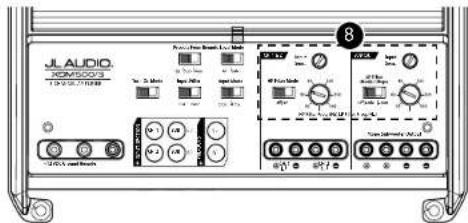

JL AUDIO NOM50013 T-2 0.25/17/2024 Control knobs: Control knobs Type Calibrates Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs Control knobs

	Bedienelement (Funktion) Einstellung Beschreibung
8	Input Sens. (Eingangsempf.) (parst die Eingangsphase jedes Kanalpaars an)	Variable	Verwenden Sie diese Funktion, um die Ausgangsspannung des Steuergeräts an die Eingänge der beiden Verstärkerkanäle anzupassen. Siehe Anhang A für detaillierte Informationen.
	HP Filter Mode (koufiguriert den Hochpassfilter von CH. 182)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		HP	Betont die Frequenzen unternhalb der CH. 182 "Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
	HP Filter Freq. (HP-Filterfreq.) (Hz) (parst die Grenzfrequenz des Hochpassfilters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Hochpassfilters von Kanal 1&2, von 50 Hz - 500 Hz / 12dB pro Oktave
	LP Filter Mode/Slope (koufiguriert den Tiefpassfilter und Flanke des SUB CH.)	Off (Aus) Filter abgestellt, lässt den gesamten Frequenzbereich der Eingänge durch
		12dB	Betont die Frequenzen oberhalb der SUB CH. "LP Filter Freq. (Hz)" Auswahl, mit einer Rate von 12dB/Oktave
		24dB	Betont die Frequenzen oberhalb der SUB CH. "LP Filter Freq. (Hz)" Auswahl, mit einer Rate von 24dB/Oktave
	LP Filter Freq. (TP-Filterfreq.) (Hz) (parst die Grenzfrequenz des Tiefpassfilters an)	Variable	Zum Einstellen der Grenzfrequenz des aktiven Tiefpassfilters des Sub-wooferkanals, von 50 Hz - 500 Hz / 12dB pro Oktave

ANHANG A:

Einstellung der Eingangsempfindlichkeit

Führen Sie die folgenden Schritte aus, um die Eingangsempfindlichkeit jedes

Verstärkerkanalpaares einzustellen, um ein ausgewogenes Gesamtsystem zu erreichen.

Benötigte Ausrüstung

Digitales Wechselstrom-Vollmeter

SinusförmigerTestton, der mit einem Referenzprogel von 0 dflis in dem zu verstärkenden Frequenzbereich aufgezeichnet wurde. Bitte verwenden Sie keine abgedämpften Testtöne (10 dB, 20 dB etc.). Vollbereichskanal/Verstärkeranwendungen: 1 Hz Subwooferkanal/Verstärkeranwendungen: 50 Hz

Je nach Art Ihres Steuergeräts kann die Sinuswelle über eine CD, einen USB-Stick, einen tragbaren Media-Player oder eine Bluetooth-Audioquelle abgespielt werden. Stellen Sie sicher, dass Sie während der Pegeleinstellung alle FQ/DSP-Modi Ihres tragbaren Mediaplayers doaktivoren.

Der Vorgang in neun Schritten

1.	Klemmen Sie die Verbindung zwischen dem/den Lautsprecher/in und den Lautsprecherausgangswerbindungen des Verstärkers ab.
2.	Schäften Sie alle klangverarbeitenden Funktionen (Bass/Treble, Loudness, EQ etc.) des Steuergeräts und des Verstärkers sowie elvaiger Signal-Prozessoren ab. Bringen Sie den Fader Regler in die Null-Stellung und stellen Sie die Subwooferpegel auf 3/4 der Maximal-Stellung ein, falls dieser verwendet wird.
3.	Schäften Sie alle drei "Input Sens."-Regler ganz runter.
4.	Stellen Sie die Lautsstärke des Steuergeräts auf 3/4 der vollen Lautsstärke. Dies ermöglicht eine angemessene Verstärkung mit moderatem Clipping bei voller Lautstärke.
5.	Bestimmen Sie anhand der untenstehenden Tabelle die Zielspannung für die Eingangsamplindlichkeitseinstellung entsprechend der Nennimpedanz des Lautsprechersystems, das an die Verstärkerausgänge angeschlossenen ist.
6.	Stellen Sie siches dass Sie die Lautsprecher abgoklemmt haben, bevor Sie fortfahren. Spielen Sie einen Titel mit einer geeigneten Sinuskurve (innerhalb des Frequenzbereichs, der verstärkt wird) bei 3/4 der Steuergerätautstärke.
7.	Schließen Sie das AC-Voltmeter an die Lautsprecherausgänge des Verstärkers an. Wird das Kanalpaar in Stereo betrieben, brauchen Sie nur an einem Kanal Merzungen vorzunehmen. Vergewissen Sie sich bei Vorhandemein einer Überbrückung, dass Sie die Spannung an den richtigen Anschlüssen (L + R) müssen.
8.	Drehen Sie den "Input Sens." Regler auf bis die Zielspannung mit dem Voltmeter gemessen wird.
9.	Nachdem Sie alle Kanalteile auf einen möglichst verzernungsfreien Ausgangsprgel eingestellt haben, schließen Sie dem/die Lautsprecher wieder an. Die "Input Sens." Regler können nun heruntergestellt werden, wenn der Verstärker eine Dämpfung benötigt, um die gewünschte Balance des Systems zu erreichen.

WICHTIG!

• Erhönen Sie für einen Verstärkerkanal oder ein Kanalaapar im System die "Input Sens."-Einstellungen nicht über den maximalen während dieses Vorgangs festgelegten Pegel. Aeronfalls treien hörbare Verzerrungen auf und die Laubsprecher könnten beschädigt werden.

• Es wird notwendig sein, die "Input Sens." neu einzustellen, wenn nach der Einstellung der "Input Sens." mit Hilfe dieses Verfahrens eine Equalizerverstärkung aktiviert wird. Dies gilt für alle EQ-Verstärkerschaltungen, einschließlich der Klangregler oder EQ-Schaltungen am Steuergerät. EQ Dämpfenungen orfordern keine Nachjusterung.

Nenn-Impedanz	Ziel AC Spannung
	CH 1&2 (Stereo) CH 1&2	(Überbrückt) Subwoofer-Kanal
8 Ω 17,3 V	34,6 V 26,8 V
4 Ω 17,3 V	28,2 V 26,8 V
3 Ω 16,2 V	nicht empfohlen 26,8 V
2 Ω 14,1 V	nicht empfohlen 24,5 V

TECHNISCHE DATEN

Verstärkertell
Verstärker-Topologie	AlexDTM Ultra-High Speed Klasse D
Stromversorgungstyp	Ungeregeltes MOSFET-Schaltnetzteil
Minimum Kupfer Strom-/GND-Kabel	4 AWG (Hinweis: CCA/Kupferbeschichteter Aluminiumdraht wird nicht empfohlen.)
Empfohlene Sicherung 50 A
Nennleistung RMS bei 14,4 V <1% THD+N	Haupt an 4 Ω75W x 2	Haupt an 2 Ω100W x 2	Haupt an 4 Ω Überbrückt200W x 1
	Sub an 4 Ω180W x 1	Sub an 3 Ω240W x 1	Sub an 2 Ω300W x 1
Nennleistung RMS bei 12,5 V <1% THD+N	Haupt an 4 Ω60W x 2	Haupt an 2 Ω90W x 2	Haupt an 4 Ω Überbrückt180W x 1
	Sub an 4 Ω180W x 1	Sub an 3 Ω240W x 1	Sub an 2 Ω300W x 1
Frequenzgang	Hauptkanäle: 12 Hz - 22 kHz (+0, -1dB)Subwoofer-Kanal: 10 Hz - 1 kHz (+0, -1dB)
S/N-Verhältnis (A-bewertet, 20 Hz-20 kHz Rauschbandbreite)	Hauptkanäle: >104 dB (bei Nennleistung),>84 dB (bei 1 W)Subwoofer-Kanal: >103 dB (bei Nennleistung),>83 dB (bei 1)
Dämpfungsfaktor	Hauptkanäle: >150 / 50 Hz an 4 Ω, >75 / 50 Hz an 2 ΩSubwoofer-Kanal: >120 / 50 Hz an 4 Ω, >60 / 50 Hz an 2 Ω
Eingangstell
Anz. der Eingänge 4	(Zwei Stereopaare)
Eingangstyp Differential-symmetrisch mit Cinch-Buchsen
Eingangsspannungs-Bereich 200 mV - 4V RMS
Signalverarbeitung
Filtertyp	CH. 1&2 SUB CH.
	Aktiv, 12dB/Oktave,Hochpass (50 - 500 Hz),abschaltbar		Aktiv, 12dB oder 24dB/Oktave,Tiefpass (50 - 500 Hz),abschaltbar
Remote-Lautstärkeregler H-D-RLC oder MHD-RLC (optional). Stummschaltung bis 0 dB Bereich.
Abmessungen
L x B x H	10,23 x 7,09 x 2,05 Zoll (260 mm x 180 mm x 52 mm)
