Caractéristiques techniques Amplificateur de classe D, puissance de 500 W à 2 ohms, 300 W à 4 ohms.
Utilisation Conçu pour alimenter des systèmes audio de voiture, idéal pour les basses puissantes.
Maintenance et réparation Vérifier régulièrement les connexions, nettoyer les dissipateurs de chaleur pour éviter la surchauffe.
Sécurité Éviter l'exposition à l'humidité, utiliser des fusibles appropriés pour prévenir les courts-circuits.
Informations générales Dimensions compactes pour une installation facile, compatible avec divers types de haut-parleurs.

FOIRE AUX QUESTIONS - XD5003v2 JL Audio

Quels sont les types de connexions disponibles sur le JL Audio XD5003v2 ?
Le JL Audio XD5003v2 dispose de connexions RCA pour les entrées audio ainsi que de bornes à vis pour les haut-parleurs.
Comment régler le niveau de gain sur le JL Audio XD5003v2 ?
Pour régler le niveau de gain, utilisez le bouton de gain situé sur le panneau avant de l'amplificateur. Tournez-le dans le sens des aiguilles d'une montre pour augmenter le gain et dans le sens inverse pour le diminuer.
Que faire si l'amplificateur ne s'allume pas ?
Vérifiez d'abord que l'alimentation est correctement connectée et que le fusible n'est pas grillé. Assurez-vous également que les câbles de mise à la terre sont bien fixés.
Comment savoir si l'amplificateur est en protection ?
Si le témoin d'alimentation clignote ou reste éteint, cela peut indiquer que l'amplificateur est en mode protection. Vérifiez les connexions des haut-parleurs et assurez-vous qu'il n'y a pas de court-circuit.
Quels sont les réglages recommandés pour la fréquence de coupure ?
Pour les haut-parleurs de graves, il est recommandé de régler la fréquence de coupure entre 80 Hz et 120 Hz. Pour les haut-parleurs de médiums/aigus, utilisez une fréquence de coupure plus élevée, autour de 2 kHz.
L'amplificateur fait des bruits de grésillement, que faire ?
Vérifiez vos câbles RCA pour des interférences et assurez-vous qu'ils ne sont pas trop près des câbles d'alimentation. Essayez également de raccorder l'amplificateur à une autre source audio pour voir si le problème persiste.
Puis-je connecter plusieurs haut-parleurs à un seul canal ?
Oui, vous pouvez connecter plusieurs haut-parleurs à un seul canal, mais assurez-vous que l'impédance totale ne tombe pas en dessous de la capacité de l'amplificateur.
Quel est le poids et les dimensions du JL Audio XD5003v2 ?
Le JL Audio XD5003v2 pèse environ 1,8 kg et mesure 23 cm de largeur, 17,8 cm de profondeur et 5,1 cm de hauteur.
Où puis-je trouver le manuel d'utilisation du JL Audio XD5003v2 ?
Le manuel d'utilisation est disponible sur le site officiel de JL Audio dans la section support ou téléchargement.

Questions des utilisateurs sur XD5003v2 JL Audio

0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.

Poser une nouvelle question sur cet appareil

L'email reste privé : il sert seulement à vous prévenir si quelqu'un répond à votre question.

Aucune question pour l'instant. Soyez le premier à en poser une.

Téléchargez la notice de votre Recepteur au format PDF gratuitement ! Retrouvez votre notice XD5003v2 - JL Audio et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil XD5003v2 de la marque JL Audio.

MODE D'EMPLOI XD5003v2 JL Audio

  • L'installation nécessite des outils et des équipements de sécurité appropriés. Une installation par un professionnel est recommandée.
  • Avant l'installation, éteindre le système audio et débrancher la batterie de ce dernier.
  • Installez le produit dans un endroit sec et bien ventilé pour éviter toute interférence avec les systèmes installés en usine.
  • Ne pas installer dans le compartiment moteur, dans des zones de chaleur extrême ou dans des endroits où il sera directement exposé aux éléments.
  • Avant de procéder au découpage ou au perçage, vérifier l'absence d'obstacles potentiels derrière les surfaces de montage.
  • Éloigner soigneusement tous les câbles des pièces mobiles et des bords tranchants. Fixer les câbles à faide d'attaches ou de serre-câbles et utiliser des passe-câbles et des faisceaux de câbles, si nécessaire, pour les protéger des bords tranchants.

CONSIDÉRATIONS RELATIVES À LA SÉCURITÉ

  • Utiliser ce produit avec des systèmes électriques de 12 V à masse négative. Ce produit n'est ni certifié ni approuvé pour une utilisation en avion.
  • Fixer solidement ce produit pour éviter tout risque de dommages ou de blessures graves.
  • Un fusible (ou un disjoncteur) approprié au niveau du fil d'alimentation principal est essentiel pour la sécurité du véhicule/bateau et doit être installé à moins de 45 cm (18 po) de la connexion positive de la batterie.
  • Pour les applications ABYC et NMEA, une protection du circuit est requise à moins de 18 cm (7 po) de la batterie, à moins que le câble ne soit dans une coffret ou un conduit.
  • Écouter le système audio à un volume adapté aux conditions de fonctionnement et à votre audition.

CONNEXIONS

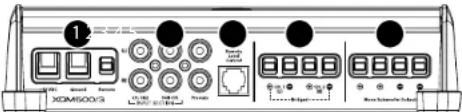

JL Audio XD5003v2 - CONNEXIONS - 1

text_image ① XOM5003 12
Connexion Description Remarques
1+12 VDC (+12 VCC) Connexion d'alimentation positive (+12 V)• Câble 4 AWG (requit)• Installer le fixable de 50 à la borne positive (-) de la batterie
Ground (Massat) Connexion de masse (GND) négative • Câble 4 AWG (requis)
Remote(A distance)Connexion d'activation positive (+12 V)• Capacité de câble 18 à 12 AWG• Voir 12 de mise sous tension pour plus d'informations.
2CH. 1 Input(Entrée canal 1)Signal d'entrée gauche, RCA noir• Accepte une tension de 210 mV à 4 V• Voir 12 de d'entrée pour plus d'informations.
CH. 2 Input(Entrée canal 2)Signal d'entrée droit, RCA rouge
SUB CH. Input (Entrée canal subwoofer)Signal d'entrée subwoofer gauche, RCA noir
SUB CH. Input (Entrée canal subwoofer)Signal d'entrée subwoofer droit, RCA rouge
Prcout 1(Sortie préamplifiée 1)Signal préampli × pass-through × gauche, RCA noir• Voir 7 recouts From × pour plus d'informations.
Prcout 2(Sortie préamplifiée 2)Signal préampli × pass through × droit, RCA rouge
3Remote Level Control(Comminde de niveau à distance)Connexion du contrôleur de niveau à distance (facultatif) (IID-RLC ou MID-RLC)• Fonctionne comme un attenuateur de niveau :Tour comptet dans le sens antihoraire = Niveau coupéTour comptet dans le sens horaire = Niveau non affecté
4Sortie haut-parleur CH. 1(L) (Canal 1 gauche)Sortie haut-parleur positive (+)Avec pont canaux 1 et 2 (+)
Sortie haut-parleur négative (-)
Sortie haut-parleur CH. 2(R) (Canal 2 droit)Sortie haut-parleur positive (+)
Sortie haut-parleur négative (-)Avec pont canaux 1 et 2 (-)
5Mono Subwoofer Output(Sortie subwoofer mono)Sortie subwoofer positive (+)• Les deux connexions positives (+) sont connectées en parallèle on interne.• Les deux connexions négatives (-) sont connectées en parallèle en interne.• Impédance de charge minimale: > 2 ohms• Capacité de câble de 16 à 8 AWG
Sortie subwoofer positive (+)
Sortie subwoofer négative (-)
Sortie subwoofer négative (-)

BOUTONS DE RÉGLAGE

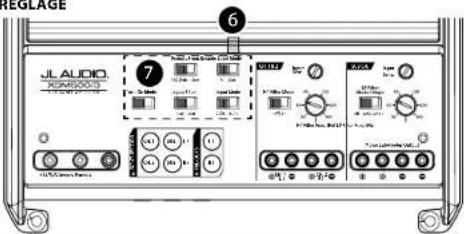

JL Audio XD5003v2 - CONNEXIONS - 2

text_image JL AUDIO XOM8003 7 6 7 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100
Bouton de réglage (Fonction) Réglage Description
6Voyant d'état(indicate l'étatde fonctionnement)VertclignantL'amplificateur est en cours de démarrage, la sortie audio est coupée.
Vert Allumeet fonctionnement normal, sortie audio active
RougeMode sécurisé activé, condition de surchauffe, sortie audio réduite• Revient à la position normale lorsque la température revient à un niveau soir.
Orange(soume)Mode sécurisé activé, condition de surintensité, sortie audio courée• Bruit de tico-tac ou bruit souré répétifl audille possible au niveau de la sortie• Vérifiez qu'il n'y a pas une faible impédance ou un court-circuit entre le haut-parleur et le fil.
VoyantschrointsL'amplificateur s'était (inopinément), condition de tension faible.• Se produit lorsque la tension de la batterie ou de la mise sous tension à distance tombe en dessous de 10 V.• Revient au fonctionnement normal lorsque la tension morte au-dessus de 11 V.
7Turn On Mode (Mode de misesous tension)(configure la méthode d'activation)Remote(A distance)Mise sous tension à distance -12 V (conselle)• Commanisé par un circuit +12 V commune ou par la sortie de mise sous tension de votre unité source/interface OEM.
CliffetDétection d'offset CC (Automatique)• S'allume en détezistant la présence d'un petit signal continuu dans les sorties audile OEM et s'étent une fois le signal supprinct.
SignalDétection de signal (automatique)• S'allume en détezistant les signaux audio OEM + full-range et s'étent en l'absence de signal (dans les 30 secondes).
Input Filter (Filtre d'entrée)(configure l'application du fille d'entrée)Car (Voiture)A sélectionner pour la plupart des installations (automobiles ou marines)
Boat (Bateau)A sélectionner en cas d'interférences avec les interrupteurs/apparrils mécaniques à courant oùve!
Input Mode (Mode d'entrée)(configure les connctions des signaux d'entrée)2 Ch. (2 canaux)Selectionnez cette position si vous utilisez les entrées 1 et 2 uniquement.• Le signal du cana du subwoofer sera la somme des signaux des canaux 1 et 2.
4 Ch. (4 canaux)Selectionnez cette position lorsque vous utilisez les 1 entrées.• Le signal du canal subwoofer sera la somme des entrees du canal subwoofer gauche et droit.• Si un seul signal de canal de subwoofer est disponible, un adaptateur Y est recummandé pour almenter les deux entrées SUB CH (Canal subwoofer).
Remote Laval Mode (Mode de contrôle de niveau à distance)(configure le fonctionnement du HD-FLC, facultati)All (Touss)Règle le niveau de tous les canaux de manière identique.
Sub(Subwoofer)Règle le niveau du canal du subwoofer uniquement.
Preouts From (Sorties préamplifiées depuis)(configure les signaux de sortie du préampli)1 et 2 Le même signal est connecté aux entrées des canaux 1 et 2
Sub(Subwoofer)Le même signal est connecté aux entrées du canal subwoofer.
SommeSignal additionné, combinant les entrées des canaux 1 et 2 et du subwoofer en une paune de signaux stéré

12 | || Audio° - XOM500/3

BOUTONS DE RÉGLAGE

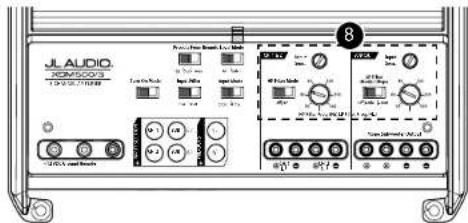

JL Audio XD5003v2 - CONNEXIONS - 3

text_image JL AUDIO HOM50013 Tunes Audio Tunes Schematic Audio 8
Bouton de réglage (Function)Réglage Description
8Input Sens. (Sens. d'entrée)(règle l'étage d'entrée de chaque paire de canaux)VariablePermet de faire correspondre la tension de sortie de l'unite source avec les entrées de chaque paire de canaux de l'amplificateur. Voir l'Annexe A pour plus de détails.
Canaux 1 et 2HP Filter Mode (Mode de filtre passe-haut)(configure le filtre passe haut des canaux 1 et 2)Off (Désactivé)Annulation du filtre; permet la totalité de la plage de fréquences présentes aux entrées.
HP (Passe-haut)Atténue les fréquences en dessous de celle du cadran « Filter Freq. (Hz) » des canaux 1 et 2, à un taux de 12 dB/octave.
HP Filter Freq.(Hz) (Fréq. de filtre passe-haut)trôle la fréquence de coupure du filtre passe-haut).VariablePermet de régler la fréquence de coupure du filtre actif passe haut des canaux 1 et 2, de 50 Hz à 500 Hz / 12 dB par octave.
5u C-1 (Canal subwoofer)LP Filter Mode/Slope (Mode filtre passe-bas/Pente)(configure le filtre passe-bas et la ponte du canal subwoofer)Off (Désactivé)Annulation du filtre; permet la totalité de la plage de fréquences présentes aux entrées.
12 dBAtténue les fréquences au-dessus de celle du cadran « LP Filter Freq. (Hz) » du canal du subwoofer, à un taux de 12 dB/octave.
24 dBAtténue les fréquences au-dessus de celle du cadran « LP Filter Freq. (Hz) » du canal du subwoofer, à un taux de 24 dB/octave.
LP Filter Freq. (Hz) (Fréq. de filtre passe-bas) (règle la fréquence de coupure du filtre passe-bas).VariablePermet de régler la fréquence de coupure du filtre actif passe-bas du canal subwoofer, de 50 Hz à 500 Hz / 12 dB par octave.

ANNEXE A :

Réglage du niveau de sensibilité d'entrée

Suivez les étapes ci-dessous pour régler la sensibilité d'entrée de chaque paire de canaux de l'amplificateur afin d'obtenir un équilibre global du système.

Matériel nécessaire

• Voltimètre CA numérique
• Test d'ondes sinusoidales enregistrées à un niveau de référence de 0 dB FS dans la plage de fréquences à amplifier. N'utilisez pas de tonalités de test atténudiés (-10 dB, -20 dB, etc.).Applications canaux/amplificateur « full-range » : 1 kHzApplications canal/amplificateur de subwoofer : 50 Hz
• Selon le type d'unite source, fonde sinusoidale peut être lue via un CD, une clé USB, un lecteur multimédia portable ou une source audio Bluetooth". Veilléz à désactiver tous les modes EQ/DSP de votre lecteur multimédia portable pendant le réglage du niveau.

Procédure en neuf étapes

1. Déconnectez les haut-parleurs des connecteurs de la sortie haut-parleur de l'amplificateur.
2. Déactivez tous les traitements (basses/aigus, niveau sonore, correction, etc.) sur l'unité source, les processeurs (de cas échéant) et l'amplificateur.Reglez la commande d'atténuateur sur la position du milieu et sa commande de niveau de subwoofer à un niveau maximum de 3/4.
3. Réduisez complètement les valeurs de la totalité des trois boutons de réglage « Input Sens. »
4. Réglez le volume de l'unité source au 3/4. Cela permettra un chevauchement des gains raisonnable avec un découpage modéré à plein volume.
5. À l'aide du tableau ci dessous, déterminez la tension cible pour le réglage de la sensibilité d'entrée en fonction de l'impédance nominale du système de haut-parleur connecté aux sorties de l'amplificateur.
6. Verifiez que vous avez déconnecté les haut-parleurs avant de poursuivre. Lisez une piste présentant une onde sinusoidale appropriée (dans la plage de fréquence à amplifier) au 3/4 du volume de l'unité source.
7. Connectez le voîtmètre CA aux connecteurs de sortie de haut-parleur de l'amplificateur. Si la paire de canaux fonctionne en stéré, il ne faut effectuer la mesure que pour un seul canal. Si vous utilisez un pont, veillez à tester la tension au niveau des bornes adéquates (L+ et R-)(G+ et D-).
8. Augmctnez la valeur du bouton de réglage « Input Sens. » jusqu'à ce que la tension souhaitée apparaissc sur le voîtmètre.
9. Une fois que vous avez réglé chacune des sections de canal à son niveau maximal de sortie à faible distorsion, reconnectez le ou les haut-parleurs. La valeur de boutons de réglage « Input Sens. » peut maintenant être réduite si une atténuation de l'amplificateur est nécessaire pour obtenir l'équilibre système souhaité.

IMPORTANT!

• N'augmentez la valeur du réglage « Input Sens. » pour aucun canal ou aucune paire de canaux d'amplificateur du système au-delà du niveau maximal établi dans le cadre de cette procédure. Cette manipulation entraînera une distorsion audible et causera d'éventuels dommages aux haut-parleurs.
• Il sera nécessaire de régler à nouveau la valeur du réglage « Input Sens. » si une amplification par égaliseur est activée après avoir règle la valeur de « Input Sens. » avec cette procédure. Cela s'applique à n'importe quel circuit d'amplification d'égaliseur, y compris aux commandes de tonalité de l'unité source ou aux circuits de dégalisation. Les coupures d'égalisation ne nécessitent aucun réajustement.
Impédance nominaleTension CA cible
Canaux 1 et 2 (Stéréo) Canaux 1 et 2 (Avec pont) Canal subwoofer
8 Ω 17,3 V94,5 V 26,8 V
4 Ω 17,3 V98,2 V 26,8 V
3 Ω 16,2 Vnon consellé 26,8 V
2 Ω 14,1 Vnon consellé 24,5 V

SPÉCIFICATIONS TECHNIQUES

Section de l'amplificateur
Topologie de l'amplificateurClasse D ultra-rapide NexDTM
Type d'alimentation électriqueCommutateur MOSFET non régulé
Section minimale du câble d'alimentation/de masse en cuivre4 AWG(Remarque : un fil d'aluminium plaqué cuivre/CCA n'est pas recommandé)
Fusible recommandé50 A
Puissance RMS nominale à 14,4 V, < 1% de THD + bruitPrincip. à 4 Ω75 W x 2Princip. à 2 Ω100 W x 2Princip. à 4 Ω avec pont200 W x 1
Subwoofer à 4 Ω180 W x 1Subwoofer à 3 Ω240 W x 1Subwoofer à 2 Ω300 W x 1
Puissance RMS nominale à 12,5 V, < 1% de THD + bruitPrincip. à 4 Ω60 W x 2Princip. à 2 Ω90 W x 2Princip. à 4 Ω avec pont180 W x 1
Subwoofer à 4 Ω180 W x 1Subwoofer à 3 Ω240 W x 1Subwoofer à 2 Ω300 W x 1
Réponse de fréquenceCanaux principaux : 12 Hz à 22 kHz (+0, -1 dB)Canal subwoofer: 10 Hz à 1 kHz (+0, -1 dB)
Rapport signal/bruit(pondéré A, bande passante de bruit 20 Hz à 20 kHz)Canaux principaux : > 104 dB par rapport à la puissance nominale, > 84 dB par rapport à 1 W)Canal subwoofer : > 103 dB par rapport à la puissance nominale, > 83 dB par rapport à 1 W
Facteur d'amortissementCanaux principaux : > 150 / 50 Hz à 4 Ω, > 75 / 50 Hz à 2 ΩCanal subwoofer : > 120 / 50 Hz à 4 Ω, > 60 / 50 Hz à 2 Ω
Section de l'entrée
Nombre d'entrées(Deux paires stéréo)
Type d'entréeéquilibrée-différentielle avec prises d'entrée RCA
Plage de tension d'entrée200 mV - 4 V RMS
Traitement des signaux
Type de filtreCanaux 1 et 2 SUB CH. (Canal subwoofer)
Actif, 12 dB par octave, passe-haut (50 à 500 Hz), désactivableActif, 12 dB ou 24 dB/octave, passe-bas, (50 à 500 Hz), désactivable
Remote Level Control(Commande de niveau à distance)HD-RLC ou MHD-RLC (facultatif). Sourdine complète jusqu'à 0 dB.
Dimensions
L x P x H260 mm x 180 mm x 52 mm (10,23 po x 7,09 po x 2,05 po)
