MANUALE UTENTE GA9061R MAKITA

Modello: GA7061 GA7061R GA9061 GA9061R
Mola abrasiva applicabile Diametro max disco 180 mm 230 mm
		Spessore massimo disco 7,2 mm	6,5 mm
Mola troncatrice applicabile Diametro max disco 180 mm 230 mm
		Spessore massimo disco 4,0 mm	3,2 mm
Spazzola metallica a disco applicabile	Diametro max disco 150 mm 175 mm
	Spessore massimo disco 20 mm
Filettatura mandrino M14 o M16 o 5/8" (a seconda della nazione)
Lunghezza massima mandrino 26 mm
Velocità a vuoto (\( n_0 \))/Velocità nominale (n) 8.500 min		-1		6.600 min-1
Lunghezza totale 450 mm
Peso netto		5,5 - 7,8 kg	5,6 - 7,8 kg	5,7 - 7,8 kg
Classe di sicurezza		#/II

In seguenza del loro programma di ricerca e sviluppo continui, i dati tecnici nel presente manuale sono soggetti a modifiche alla preavviso.
I dati tecnici possono variare da nazione a nazione.
Il peso più variate a seconda dell'accessorio o degli accessori. La combinazione più leggera e quella più pesante, in base alla Procedure EPTA 01/2014, sono indicate nella tabella.

Simboli

Le figure seguenti molto strano i symboli utilizzati per l'apparecchio. Accertarsi di comprendre il significato prima dell'uso.

Leggere il manuale d'uso.

Indossare occhiali di sicurezza.

Utilizzare sempre con due mani.

Non utilizzare la protezione disco per operazioni di troncatura.

DOPPIO ISOLAMENTO

Solo per le nazioni dell'EU
A causa della presenza di componenti
pericolosi nelle apparecchiature, le appar
recchiature elettriche ed elettroniche usate
potrebbero produrre un impatto negativo
sull'ambiente e sulla salute umana.
Non smaltire elettrodomestici elettrici ed
elettronici insieme ai rifiuti domestici!
In conformità alla direttiva europea sui
rifiuti di apparecchiature elettriche ed
elettroniche (RAEE), e al suo adattamento
alle normative nazionali, le apparecchiature elettriche ed
elettroniche usate vanno sottoposte a raccolta differenziate e conferite a un punto di raccolta separato per i rifiuti comunali, operando in conformità alle normative per la protezione dell'ambiente.
Tale requisito viene indicato mediante il symbolo del bidone della spazzatura con ruote barrato apposto sull'apparecchio.

Utilizzo previsto

Questo utensile è progettato per la smerigliatura, la carteggiatura, la spazzolatura metallica, la perforazione e il taglio di materiali metallici e in pietra,enza l'utilizzo di acqua.

Alimentazione

L'utensile deve essere collegato a una fonte di alimentazione con la stessa tensione indicata sulla targhetta del nome, e può funzionare solo a corrente alternata monofase. L'utensile è dotato di doppio isolamento, per cuicouldessereutilizzatoconpreselettriche sprovviste di messa a terra.

Per i sistemi di distribuzione della rete elettrica pubblica a bassa tensione da 220 V a 250 V

Solo per i modelli GA7061 / GA9061

Le operazioni di accensione e spegnimento degli apparecchi elettrici causano fluttuazioni di tensione. L'utilizzo di questo disposativo in condizioni inadatte della rete elettrica potrebbe produrre effetti negativi sul funzionamento di altri apparecchi. Con un'impedenza delle rete elettrica paro o inferiore a 0,25 ohm, si può presumere che non si verifichino effetti negativi. La presa elettrica di rete utilizzata per questo disposativo deve essere protetta da un fusibile o da un interruptore automatico di protezione a bassa velocità di intervento.

Rumore

Livello tipico di rumore pesato A determinato in base allo standard EN62841-2-3:

Modello	Livello di pressione sonora \( \left( {\mathrm{L}}_{\mathrm{{PA}}}\right) : \left( \mathrm{{dB}}\right) \left( \mathrm{A}\right) \)	Livello di potenza sonora \( \left( {\mathrm{L}}_{\mathrm{{WA}}}\right) : \left( \mathrm{{dB}}\right) \left( \mathrm{A}\right) \)	Incertezza (K): (dB (A))
GA7061 94 102 3
GA7061R 94 102 3
GA9061 94 102 3
GA9061R 94 102 3

NOTA: Il valore o i valori dichiarati delle emissioni di rumori sono stati misurati in conformità a un tipo standard di verifica, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori dichiarati delle emissioni di rumori possono venire utilizzati anche per una valutazione preliminare dell'esposizione.

AVVERTIMENTO: Indossare protezioni per le orecchie.
AAVVERTIMENTO: L'émissione di rumori durante l'utilizzo effettivo dell'utensile elettrico cui variano rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile e specialmente a seconda di che tipo di pezzo venga lavorato.
AAVERTIMENO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendo conto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 tempo di attivazione).
AAVERTIMENO: La smerigliatura di lastre sottili di metallo o di altre strutture che vibrano lavorate con una grande superficie cui risultare in un'emissione di rumore totale molto più elevata (fino a 15 dB) rispetto ai valori delle emissioni di rumore dichiarati.

Applicare tappetini di attenuazione pesanti flessibili oppure oggetti simili su tali pezzi in lavorazione, per evitare che emettano rumore.

Prendere in considerazione le emissioni di rumore aumento via per la valutazione del rischio di esposizione al rumore che per la scelta di protezioni per l'udito adeguate.

Vibrazioni

Valore totale delle vibrazioni (somma vettoriale triassiale) determinato in base allo standard EN62841-2-3:

Modalità di lavoro: smerigliatura di superficie con impugnatura laterale normale

Modello	Emissione di vibrazioni \( \left( {{\mathrm{a}}_{\mathrm{h}\;\mathrm{{AG}}}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Incertezza (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA7061 7,0 1,5
GA7061R 7,0 1,5
GA9061 6,5 1,5
GA9061R 6,5 1,5

Modalità di lavoro: smerigliatura di superficie con impugnatura laterale antivibrazioni

Modello	Emissione di vibrazioni \( \left( {{\mathrm{a}}_{\mathrm{h}},{\mathrm{A}}_{\mathrm{G}}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Incertezza (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA7061 6,5 1,5
GA7061R 6,5 1,5
GA9061 5,5 1,5
GA9061R 5,5 1,5

Modalità di lavoro: carteggiatura con disco con impugnatura laterale normale

Modello	Emissione di vibrazioni \( \left( {{\mathrm{a}}_{\mathrm{h}},\mathrm{{ps}}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Incertezza (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA7061 2,5 1,5
GA7061R 2,5 1,5
GA9061 2,5 m/s	\( {}^{2} \) o inferiore 1,5
GA9061R 2,5 m/s	\( {}^{2} \) o inferiore 1,5

Modalità di lavoro: carteggiatura con disco con impugnatura laterale antivibrazioni

Modello	Emissione di vibrazioni \( \left( {{\mathrm{a}}_{\mathrm{h},\mathrm{{DS}}}}\right) : \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)	Incertezza (K): \( \left( {\mathrm{m}/{\mathrm{s}}^{2}}\right) \)
GA7061 2,5 m/s	\( {}^{2} \) o inferiore 1,5
GA7061R 2,5 m/s	\( {}^{2} \) o inferiore 1,5
GA9061 2,5 m/s	\( {}^{2} \) o inferiore 1,5
GA9061R 2,5 m/s	\( {}^{2} \) o inferiore 1,5

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati sono stati misurati in conformità a un tipo standard di verificata, e possono essere utilizzati per confrontare un utensile con un'alto.

NOTA: Il valore o i valori complessivi delle vibrazioni dichiarati possono venire utilizzatianche per una valutazione preliminare dell'esposizione.

AVVERTimento: L'émissione delle vibrazioni durante l'utilizzo effettivo dell'utensile elettrico più variate rispetto al valore o ai valori dichiarati, a seconda dei modi in cui viene utilizzato l'utensile, specialmente a seconda di che tipo di pezzo venga lavorato.
AAVERTIMENO: Accertarsi di identificare misure di sicurezza per la protezione dell'operatore che siano basate su una stima dell'esposizione nelle condizioni effettive di utilizzo (tenendoconto di tutte le parti del ciclo operativo, ad esempio del numero di spegnimenti dell'utensile e di quando giri a vuoto,或者其他 tempo di attivazione).
AVERTIMENO: Il valore di emissione delle vibrazioni dichiarato viene utilizzato per le applicazioni principali dell'utensile elettrico. Tuttavia, qualora l'utensile elettrico venga utilizzato per altre applicazioni, il valore di emissione delle vibrazioni potrebbe essere diverso.

Dichiarazione di conformità CE

Solo per i paesi europei

La dichiarazione di conformità CE è inclusa nella Allegato A al presente manuale di istruzioni.

AVVERTENZE DISICUREZZA

Avvertenze generali relative alla sicurezza dell'utensile elettrico

AVVERTIMENTO Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti insieme a quello utensile elettrico. La mancata osservanza di tutte le istruzioni seguenti potrebberisultare in scosse elettriche, incendi e/o gravi lesioni personali.

Conservare tutte le avventenze e le istruzioni come riferimento futuro.

Il termine "utensile elettrico" nelle avventenze si riferisce sua all'utensile elettrico (cablato) nel funzionamento alimentato da rete elettrica che all'utensile elettrico (a batteria) nel funzionamento alimentato a batteria.

Avvertenze di sicurezza relative alla smerigliatrice

Avvertenze di sicurezza comuni relative alle operazioni di smerigliatura, carteggiatura, spazzolatura metallica o troncatura:

1. Questo utensile elettrico è progettato per funzionare come smerigliatrice, carteggiatrice, spazzola metallica, fresa a tazza o troncatrice. Leggere tutte le avventenze di sicurezza, le istruzioni, le illustrazioni e i dati tecnici forniti insieme a questo utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe risultare in scosse elettriche, incendi e/o gravi lesioni personali.

2. Con questo utensile elettrico non vanno eseguite operazioni quali la lucidatura. Le operazioni per le quali l'utensile elettrico non è stato progettato potrebbero costituire un pericolo e causare lesioni personali.

3. Non convertire quello utensile elettrico per farlo funzionare in un modo che non sia specificamente progettato e specificato dal produttore dell'utensile. Tale conversione potrebbe risultare in una perdita di controllo e causare gravi lesioni personali.
4. Non utilizzato accessori che non siano specificamente progettati e specificati dal produttore dell'utensile. La semplice possibilità di montare un accessorio sull'utensile elettrico utilizzato non ne garantisce un funzionamento sicuro.
5. La velocità nominale dell'accessorio deve essere almeno pari alla velocità massima indicata sull'utensile elettrico. Gli accessori che girano più velocemente della loro velocità nominale possono spaccarsi, e i frammenti possono venire scagliati via.
6. Il diametro esterno e lo spessore dell'accessorio utilizzato devono rientare nella capacité nominale dell'utensile elettrico utilizzato. Non è possibile proteggere o controllare in modo appropriato accessori di dimensioni errate.
7. Le dimensioni dell'attacco dell'accessorio devono corrispondere alle dimensioni dell'attacco di montaggio dell'utensile elettrico. Gli accessori che non corrispondano all'attacco di montaggio dell'utensile elettrico funzionano in modo sbilanciato, vibrano eccessivamente e potrebbero causare la perdita di controllo.
8. Non utilizzato accessori danneggiati. Prima di ciascun utilizzato, ispezionare l'accessorio e verificare l'eventuale presenza di: scheggiature o spaccature sulle mole abrasive; spaccature, lacerazioni o usura eccessiva sui platorelli di sostegno; fili metallici allentati o spaccati sulle spazzole metalliche. Qualora l'utensile elettrico o l'accessorio vengano fatti cadere, verificare l'eventuale presenza di danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, posizionare se stessi e gli astanti lontano dal piano di rotazione dell'accessorio, quindi far funzionare l'utensile elettrico alla massima velocità a vuoto per un minuto. Gli accessori danneggiati in genere si rompono, durante quello periodo di prova.

9. Indossare un'attrezzatura di protezione personale. A seconda dell'applicazione, utilizzare una visiera, occhialoni oppure occhiali di sicurezza. A seconda delle esigenze, indossare una mascherina antipolvere, protezioni per l'udito, quanti e un grembiule da officina in grado di arrestare piccoli frammenti abrasivi o dei pezzi in lavorazione. La protezione per gli occhi deve essere in grado di arrestare i frammenti volanti generati dalle varie applicazioni. La mascherina antipolvere o il respiratore devono essere in grado di filtrare le particelle generate dall'operazione specifica. L'esposizione prolun-gata al rumore ad alta intensità potrebbe causare la perdita dell'udito.

10. Tenere gli astanti a distance di sicurezza dall'area di lavoro. Chiunque entri nell'area di lavoro deve indossare un'attrezzatura di protezione personale. I frammenti del pezzo in lavorazione o di un accessorio rotto potrebbero venire scagliati via e causare lesioni personali a una distance superiore alle immeditate vicinanze dell'operazione in corso.

11. Mantenere l'utensile elettrico solo per le superfici di impugnatura isolate quando si esegue un'operazione in cui l'accessorio da taglio potrebbe entrare in contatto con fili elettrici nascosti o con il proprio cavo di alimentazione. Qualora l'accessorio da taglio entri in contatto con un cavo sotto tensione, potrebbeMETTERE sotto tensione le parti metalliche esposte dell'utensile elettrico e trasmettere una scossa elettrica all'operatore.
12. Posizione are il cavo di alimentazione a distance dall'accessorio in rotazione. Qualora si perda il controllo dell'utensile, il cavo di alimentazione potrebbe venire tagliato o restare impigliato, e la mano o il braccio dell'operaatore potrebbero venire tirati nell'accessorio in rotazione.
13. Non appoggiare mai l'utensile elettrico fino all'arresto completo dell'accessorio. L'accessorio in rotazione potrebbe far presa sulla superficie e tirare l'utensile elettrico, facendone perdere il controllo all'operatore.
14. Non far funzionare l'utensile elettrico nelle lo si trasporta sul proprio fianco. Un contatto occidentale con l'accessorio in rotazione potrebbe far impigliare gli indumenti, attirando l'accessorio contro il corpo dell'operatore.
15. Pulire regolarmente le aperture di ventilazione dell'utensile elettrico. La ventola del motore attira le polveri all'interno dell'alloggiamento, e l'accumulo eccessivo di polvere metallica potrebbe causare pericoli di natura elettrica.
16. Non far funzionare l'utensile elettrico in prossimità di materiali infiammabili. Le scintille potrebbero incendiare tali materiali.
17. Non utilizzato accessori che richiedano refrigeranti liquidi. L'impiego di acqua o di altri refrigeranti liquidi potrebbe causare la folgorazione o scosse elettriche.

Contraccolpo e avventenze correlate:

Il contraccolpo è una reazione improvvisa a un disco in rotazione, un platorello di sostegno, una spazzola o qualsiasi altri accessori che resti incastrato o impigliato. Un accessorio in rotazione che resti incastrato o impigliato subisce un rapido stallo che, che a sua volta, spinge l'utensile elettrico fuori controllo nella direzione opposa alla rotazione dell'accessorio nel punto di incappamento. Ad esempio, qualora una mola abrasiva resti incastrata o impigliata nel pezzo in lavorazione, il filo del disco che entra nel punto di incappamento potrebbe scavare nella superficie del materiale, causando la fuoriuscita o il contraccolpo del disco verso l'esterno. Il disco potrebbe saltare verso l'operatore o lontano da quest'ultimo, a seconda della direzione del movimento del disco nel punto in cui si è incastrato. In queste condizioni, le mole abrasive potrebbero sono rompersi. Il contraccolpo è il risultato dell'uso improprio dell'utensile elettrico e/o di procedure o condizioni operative errate, e più essere evitato adottando le precauzioni appropriate indicate di seguito.

1. Mantenere una salda presa sull'utensile elettrico con entrambe le mani, e posizionare il corpo e le braccia in modo da poter resistere alle forze dei contraccolpi. Per il massimo controllo dei contraccolpi o di reazioni di coppia durante l'avvio, utilizzato sempre il manico ausiliario, se in dotazione. L'operatore cui controllare le reazioni di coppia o le forze dei contraccolpi, se adotta le precauzioni appropriate.
2. Non posizionare mai le mani in prossimità dell'accessorio in rotazione. L'accessorio potrebbe saltare all'indietro sulla mano per un contraccolpo.
3. Non posizionare il corpo nell'area in cui l'utensile elettrico si sposterebbe qualora si verificasse un contraccolpo. Il contraccolpo lancia l'utensile nella direzione opposta al movimento del disco sul punto in cui si è impigliato.
4. Adottare particolare cautela quando si lavora negli angoli, con bordi acuti, e casi via. Evitare di far rimbalzare e impigliare l'accessorio. Gli angoli, i bordi acuti o i rimbalzi tendono a far impigliare l'accessorio in rotazione e a causare la perdita di controllo o il contraccolpo.
5. Non montare catene per seghe, lame da intaglio per legno, dischi diamantati a settori con distanza periferica tra i settori superiore a 10 mm o lame dentate. Queste lame causano frequenti contraccolpi e perdite di controllo.

Avvertenze di sicurezza specifiche per operazioni di smerigliatura e troncatura:

1. Utilizzare solo i tipi di dischi specificati per l'utensile elettrico utilizzato e la protezione specifica progettata per il disco selezionato. I dischi che non siano stati progettati per l'utensile elettrico non possono essere adeguatamente protetti e non sono sicuri.
2. La superficie di smerigliatura dei dischi a centro depresso deve essere montata al di除去 del piano del labbro della protezione. Un disco montato in modo errato che sporga il piano del labbro della protezione non può essere protetto adeguatamente.
3. La protezione deve essere montata saldamente sull'utensile elettrico e posizionata per la massima sicurezza, in modo che una parte minima del disco sua esposta verso l'opera-tore. La protezione aiuta a proteggere l'operatore da frammenti di dischi rotti, dal contatto accident-tale con il disco e dalle scintille, che potrebbero incendiare gli indumenti.
4. I dischi devono essere utilizzati esclusiva-mente per le applicazioni specificate. Ad esempio: non smerigliare con il lato di una mola troncatrice. Le mole troncatrici abrasive sono destinate alla smerigliatura periferica, e le forze laterali applicate a queste mole potrebbero causarne la frantumazione.

5. Utilizzare sempre flange dei dischi non danneggiate, di dimensione e forma corrette per il disco selezionato. Flange dei dischi corrette supportano i dischi, riducendo pertanto la possibilità di rottura dei dischi. Le flange per mole troncatrici potrebbero essere diverse delle flange per mole abrasive.

6. Non utilizzato dischi usurati provenienti da utensili elettrici più grandi. Un disco progettato per un utensile elettrico più grande non è idoneo alla velocità più elevata di un utensile più piccolo, e potrebbe scoppiare.

7. Quando si intende utilizzato dischi a doppi funzione, utilizzato sempre la protezione corretta per l'applicazione che si intende eseguire. Il mancato utilizzato della protezione corretta potrebbe non fornire il livello desiderato di protezione, il che potrebbe portare a gravi lesioni personali.

Avvertenze di sicurezza aggintive specifiche per le operazioni di troncatura:

1. Non spingere forzatamente la mola troncatrice né applicare una pressione eccessiva. Non tentare di realizze tagli eccessivamente profondi. La sollecitazione eccessiva del disco incrementa il carico e la suscettibilità alla torsione o all'inceppamento del disco nel taglio, nonché la possibilità di contraccolpi o di rottura del disco.
2. Non posizionare il corpo in linea e dietro il disco in rotazione. Quando il disco, sul punto di lavorazione, si allontana dal corpo dell'operatore, un possibile contraccolpo potrebbe scagliare il disco in rotazione e l'utensile elettrico direttamente verso l'operatore.
3. Quando il disco si sta inceppando o quando si intende interrompere il taglio per un qualsiasi motivo, spegnere l'utensile elettrico e mante-nerlo immobile fino all'arresto completo del disco. Non tentare mai di rimuovere la mola troncatrice dal taglio nelle è in movimento; in caso contrario, si potrebbe verificare un contraccolpo. Investigare e adottare misure cor-rettive per eliminare la causa dell'inceppamento del disco.
4. Non riavviare l'operazione di taglio all'interno del pezzo in lavorazione. Lasciare che il disco raggiunga la piena velocità e rientrare con attenzione nel taglio. Qualora si riavvii l'utensile elettrico all'interno del pezzo in lavorazione, il disco potrebbe incepparsi, rialzarsi o causare un contraccolpo.
5. Supportare i pannelli o qualsiasi pezzo in lavorazione di grande dimensioni, per ridurre al minimo il rischio che il disco resti incastrato o causi contraccolpi. I pezzi in lavorazione di grande dimensioni tendono a curvarsi sotto il proprio peso. Dei supporti devono essere posizionati sotto il pezzo in lavorazione, vicini alla linea di taglio e in prossimità del bordo del pezzo in lavorazione, da entrambi i lati del disco.
6. Fare particolarmente attenzione quando si intende eseguire un "taglio di cavità" su pareti esistenti o altre aree cieche. Il disco che sporge potrebbe tagliare tubi del gas o dell'acqua, cavi elettrici oppure oggetti che possono causare contraccolpi.

7. Non tentare di effettuare tagli curvi. La sollecitazione eccessiva del disco incrementa il carico e la suscettibilità alla torsione o all'inceppamento del disco nel taglio, nonché la possibilità di contraccolpi o di rottura del disco, che possono portare a gravi lesioni personali.

8. Prima di utilizzare un disco diamantato a settori, accertarsi che il disco diamantato abbia una distanza periferica tra i settori non superiore a 10mm , solo con angolo di spoglia negativo.

Avvertenze di sicurezza specifiche per le operazioni di carteggiatura:

1. Utilizzare un disco di carta abrasiva delle dimensioni corrente.Seguire i consigli dei produttori nella scelta della carta abrasiva. Una carta abrasiva di dimensioni più elevate, che si estenda eccessivamente altre il platorello di carteggiatura presente un rischio di lacerazione, e potrebbe far impigliare o strappare il disco o causare contraccolpi.

Avvertenze di sicurezza specifiche per le operazioni di spazzolatura metallica:

1. Tenere presente che le setole in filo metallico vengono scagliate via alla spazzola anche durante il normale funzionamento. Non sollecitareccessivamente le setole in filo metallico esercitando un carico eccessivo sulla spazzola. Le setole in filo metallico possono penetrare fácilmente gli abiti leggeri e/o la pelle.
2. Qualora sia specificato l'uso di una protezione per la spazzolatura metallica, evitare qualsiasi interferenza della spazzola metallica a disco o della spazzola metallica con la protezione. Il diametro della spazzola metallica a disco o della spazzola metallica potrebbe espandersi a causa del carico di lavoro e delle forze centrifughe.

Avvertenze addizzionali per la sicurezza:

1. Quando si intende'utilizarare mole a centro depresso, scegliere esclusivamente mole rinforzate in fibra di vetro.
2. NON UTILIZZARE MAI mole a tazza in pietra con questa smerigliatrice. Questa smerigliatrice non è progettata per quosti tipi di mole, e l'utilizzo di tali prodotti potrebbe risultare in gravi lesioni personali.
3. Fare attenzione a non danneggiare il mandrino, la flangia (soprattutto la superficie di installmente) o il controdado. Il danneggiamo di essere parti potrebbe risultare nella rottrura del disco.
4. Accertarsi che il disco non sia in contatto con il pezzo in lavorazione prima dell'attivazione dell'interruttore.
5. Prima di utilizzare l'utensile sul pezzo in lavorazione effettivo, lasciarlo girare per qualche momento. Osservare se siano presenti vibrazioni od ondeggiamenti, che potrebbero denomare un'installazione errata del disco o un disco bilanziato male.
6. Utilizzare la superficie specificata del disco per eseguire la smerigliatura.
7. Non lasciare l'utensile in funzione. Far funzionare l'utensile solo nelle lo si impugna.
8. Non toccare il pezzo in lavorazione subito durante averlo lavorato con l'utensile; la temperature del pezzo potrebbe essere estremamente elevata e causare uszioni.

9. Non toccare gli accessori subito dopo l'utilizzo; la loro temperatura potrebbe essere extremamente elevata e potrebbero causare ustioni.

10. Osservare le istruzioni del produttore per il corretto montaggio e utilizzo dei dischi. Maneggiare e conservare i dischi con cura.

11. Non utilizzato boccole di riduzione o adattatori separati per adattare mole abrasive con foro长大o.
12. Utilizzato escludivamente le flange specificate per quello utensile.
13. Per gli utensili su cui vanno montati dischi con foro filettato, accertarsi che la filettatura del disco sua sufficientemente lunga da accettare la lunghezza del mandrino.
14. Accertarsi che il pezzo in lavorazione sia supportato correttamente.
15. Tenere presente che il disco continua a girare dopo lo spegnimento dell'utensile.
16. Qualora l'ambiente di lavoro sia estremamente caldo o umido, oppure notevolmente contaminato da polvere conduttiva, utilizzare un salvavita (da 30mA ) per garantire la sicurezza dell'operaatore.
17. Non utilizzato l'utensile su materiali contenenti amianto.
18. Quando si utilizeszza una mola troncatrice, lavorare sempre con la protezione disco per raccolta polveri, se richiesta delle normative locali.
19. I dischi da taglio non devono essere soggetti ad alcuna pressione laterale.
20. Non utilizzato quanti da lavoro in tessuto durante l'uso dell'utensile. Le fibre provenienti da quanti in tessuto potrebbero penetrare nell'utensile, causandone la rottura.
21. Prima dell'uso, accertarsi che non siano presenti oggetti interrati quali canaline elettriche, tubi dell'acqua o tubi del gas nel pezzo in lavorazione. In caso contrario, tali oggetti potrebbero causare scosse elettriche, dispersioni elettriche o fughe di gas.
22. Se sul disco è montato un ripartitore di pressione, non rimuoverlo. Il diametro del ripartitore di pressione deve essere superiore a quello del controdo, della flangia esterna e della flangia interna.
23. Prima di installare una mola abrasiva, controllare sempre che la parte del ripartitore di pressione non presenti anomalie quali scheggiature o spaccature.
24. Serrare correttamente il controdo. Un serraggio eccessivo del disco cui poto causarne la rottura, quando un serraggio insufficiente cui poto causarne l'ondeggiamo.

CONSERVARE LE PRESENTI ISTRUZIONI.

AVVERTimento: NON lasciare che comodità o la familiarità d'utilizzo con il prodotto (acquisita con l'uso ripetuto) sostituisca la stretta osservanza delle norme di sicurezza per il prodotto in questione. L'USO IMPROPRIO o la mancata osservanza delle norme di sicurezza indicate nel presente manuale diistruzioni potrebbero causare gravi lesioni personali.

DESCRIZIONE DELLE FUNZIONI

ATTENZIONE: Accertarsi sempre che l'uten-sile sia spento e scollegato dall'alimentazione prima di regolare o controllare le sue funzioni.

Indicatore luminoso

Solo per i modelli GA7061R / GA9061R

Fig.1: 1. Indicatore luminoso

L'indicatore luminoso si illumina in verde quando l'utensile è collegato alla presa elettrica.

Qualora l'indicatore luminoso non si illumini, il cavo di alimentazione o il dispositivo di controllo potrebbero essere guasti.

Qualora l'indicatore luminoso sa illuminato ma l'uten-sile non si avvii anche se viene acceso, le spazzole in carbonio potrebbero essere usurate, oppure il dispositivo di controlo, il motore o l'interruttore di accensione/ specnimento potrebbero essere guasti.

Blocco albero

AVVERTIMENTO: Non utilizzato mai il blocco albero nelle mandrino è in movimento. In caso contrario, si potrebbero causare lesioni personali o il danneggiamento dell'utensile.

Premere il blocco albero per impedire la rotazione del mandrino quando si intende installare o rimuovere gli accessori.

Fig.2: 1. Blocco albero

Utilizzo dell'interruttore

ATTENZIONE: Prima di collegare l'utensile all'alimentazione elettrica, controllare sempre che l'interruttore a grilletto funzioni correttamente e che torni sulla posizione "OFF" quando viene rilasciato.
ATTENZIONE: Accertarsi di spegnere l'utensile in caso di mancanza di corrente o spegnimento accidentale, ad esempio qualora si scolleghi il cavo di alimentazione. In caso contrario, l'utensile si avvia improvisamente al ritorno dell'alimentazione elettrica, causando incidenti o lesionsi personali.

A seconda della nazione, vi sono tre schemi di azionamento dell'interruttore.

Fig.3: 1. Interruttore a grilletto 2. Leva di blocco

Per utensili dotati di interruptore bloccabile sullo stato di accensione

Specifica in base alla nazione

ATTENZIONE: L'interruttore cui èsere blocato sulla posizione "ON" per la comodità dell'operatore durante l'uso prolongato. Fare attenzione quando si blocca l'utensile sulla posizione "ON", e mantenere una salute presa sull'utensile.

Per avviare l'utensile, è sufficiente premere l'interruttore a grilletto (nella direzione B). Per arrestare l'utensile, rilasciare l'interruttore a grilletto.

Per il funzionamento continuo, premere l'interruttore a grilletto (nella direzione B), quando far rientrare la leva di blocco (nella direzione A).

Per arrestare l'utensile alla posizione bloccata, pre-mere fino in fondo l'interruttore a grilletto (nella dire-zione B) e quindi rilasciarlo.

Per utensili dotati di interruptatore di sblocco

A seconda della nazione (incluse Australia e Nuova Zelanda)

Per evitare che l'interruttore a grilletto venga premuto accidentallymente, è fornita una leva di blocco.

Per avviare l'utensile, far rientrare la leva di blocco (nella direzione A), quando preme l'interruttore a grilletto (nella direzione B). Per arrestare l'utensile, rilasciare l'interruttore a grilletto.

AVVISO: Non premere l'interruttore a grilletto con forza perché aver fatto rientrare la leva di blocco premendola. In caso contrario, si potrebbe causare la rottrura dell'interruttore.

Per utensili dotati di interruptore bloccabile sullo stato di accensione e di interruptatore di sblocco

Specifica in base alla nazione

ATTENZIONE: L'interruttore cui essere blocato sulla posizione "ON" per la comodità dell'operaatore durante l'uso prolongato. Fare attenzione quando si blocca l'utensile sulla posizione "ON", e mantenere una salute presa sull'utensile.

Per evitare che l'interruttore a grilletto venga premuto accidentallymente, è fornita una leva di blocco.

Per avviare l'utensile, far rientrare la leva di blocco (nella direzione A), quando premere l'interruttore a grilletto (nella direzione B). Per arrestare l'utensile, rila-sciare l'interruttore a grilletto.

Per il funzionamento continuo, far rientrare la leva di blocco (nella direzione A), premere l'interruttore a grilletto (nella direzione B), quando premere la leva di blocco (nella direzione C).

Per arrestare l'utensile alla posizione bloccata, pre-mere fino in fondo l'interruttore a grilletto (nella direzione B) e quindi rilasciarlo.

AVVISO: Non premere l'interruttore a grilletto con forza alla senza aver fatto rientrare la leva di blocco premendola. In caso contrario, si potrebbe causare la rottrura dell'interruttore.

Funzione di prevenzione del riavvio accidentale

Solo per i modelli GA7061R / GA9061R

Quando si collega all'alimentazione elettrica l'utensile
mente l'interruttore è attivato, l'utensile non si avvia.
In questa circostanza, l'indicatore luminoso lampeggia
in grosso e migliorha che si è attivata la funzione di preven-
zione del riavvio accidentale.
Per avviare l'utensile, disattivare l'interruttore, quandi riattivarlo.

Funzione di avvio morbido

Solo per i modelli GA7061R / GA9061R

La funzione di avvio morbido riduce la reazione di avvio.

MONTAGGIO

ATTENZIONE: Accertarsi sempre che l'uten-sile sia spento e scollegato dall'alimentazione elettrica, prima di effettuare qualiasi intervento su diesso.

Installazione dell'impugnatura laterale (manico)

ATTENZIONE: Accertarsi sempre che l'impugnata laterale sia installata saldamente prima dell'uso.
ATTENZIONE: É possibile installare l'impugnatura laterale sui 3 fori. Installare l'impugnatura laterale in uno dei fori a seconda dell'operazione.

Avvitare saldamente l'impugnatura laterale sulla posizione dell'utensile migliorata nella figura.

Fig.4

Installazione o rimozione della maniglia ad anello

Accessorio opzionale

ATTENZIONE: Accertarsi sempre che i buloni sulla maniglia ad anello siano serrati saldamente prima dell'uso.
ATTENZIONE: Afferrare l'area di impugnatura della maniglia ad anello specificata nella figura. Inoltre, tenere la mano lontana alla parte in metallo della smerigliatrice durante l'uso. Qualora si tocchi la parte in metallo si potrebbe ricevere una scossa elettrica, qualora l'accessorio da taglio inavvertamente tagli un filo elettrico sotto tensione.

Per alcune applicazioni, la maniglia ad anello può essere più comoda rispetto all'impugnatura laterale originale. Per installare la maniglia ad anello, montarla sull'utensile come indicate nella figura, quando serrare due bulloni per fissarla. Per rimuoverve la maniglia ad anello, seguire la procedura di installmente al contrario.

▶ Fig.5: 1. Maniglia ad anello 2. Bullone 3. Area di impugnatura

Installazione o rimozione della protezione disco (per dischi a centro depresso, dischi lamellari, dischi flessibili, spazzole metalliche a disco / mole troncatrici abrasive, dischi diamantati)

AVVERTIMENO: Quando si utilizes un disco a centro depresso, un disco lamellare, un disco flessibile o una spazzola metallica a disco, è necessario montare la protezione disco sull'utensile, in modo che il lato chiuso della protezione sia sempre rivolto verso l'operatore.
AVVERTIMENO: Quando si intende utilizes una mola troncatrice o un disco disco diamantato, accertarsi diutilizzare esclusivamente la protezione disco speciale progettata per l'impiego con le mole troncatrici.

Per utensili dotati di protezione disco del tipo con vite di fissaggio

Montare la protezione disco con le sporenze sulla fascia della protezione disco allineate alle tacche dell'alloggiamento del cuscinetto. Quindi, ruotare la protezione disco a un'angolazione tale da poter proteggregate l'operatore a seconda del lavoro. Accertarsi di serrare saldamente la vite. Per rimuovere la protezione disco, seguire la procedura di installmente al contrario.

Fig.6: 1. Protezione disco 2. Alloggiamento del cuscinetto 3. Vite

Per utensili dotati di protezione disco del tipo con leva a morsetto

Allentare il dato, quindi tirare la leva nella direzione della freccia.
Fig.7: 1. Dado 2. Leva

Montare la protezione disco con le sporGENze sulla fascia della protezione disco allineate alle tacche dell'alloggiamento del cuscinetto. Quindi, ruotare la protezione disco a un'angolazione tale da poter proteggere l'operatore a seconda del lavoro.

Fig.8: 1. Protezione disco 2. Alloggiamento del cuscinetto
Fig.9: 1. Protezione disco

Fissare saldamente il dato utilizzato una chiave, quando chiudere la leva nella direzione individata della freccia per fissare la protezione disco. Qualora la leva siaccessivamente serrata oecessivamente allentata per fissare la protezione disco, après la leva, quando allentare o serrare il dato utilizzato la chiave per regolare il serraggio della fascetta della protezione disco.

Fig.10: 1. Dado 2. Leva

Per rimuovere la protezione disco, seguire la procedura di INSTALLazione al contrario.

Installazione o rimozione di un disco a centro depresso o di un disco lamellare

Accessorio opzionale

AVVERTimento: Quando si intende utilizzato un disco a centro depresso o un disco lamellare, la protezione disco deve essere montata sull'utensile in modo che il lato chiuso della protezione sia sempre rivolto verso l'operatore.
AVVERTIMENO: Accertarsi che la parte di montaggio della flangia interna entri perfettamente nel diametro interno del disco a centro depresso o del disco lamellare. Il montaggio della flangia interna sul lato errato potrebbe risultare in vibrazioni pericolose.

Montare la flangia interna sul mandrino.

Accertarsi di insere la parte dentellata della flangia interna sulla parte diritta sul fondo del mandrino.

Applicare la mola o il disco sulla flangia interna e avvitate il controdado con la sua sporgenza rivolta verso il basso (rivolta verso la mola).

Fig.11: 1. Controdado 2. Disco a centro depresso 3. Flangia interna 4. Parte di montaggio

Per serrare il controdado, premere con decisione il blocco albero in modo che il mandrino non possa girare, quindi utilizzato la chiave per controdadi e serrare il controdado saldamente in senso orario.

Fig.12: 1. Chiave per controdadi 2. Blocco albero

Per rimuovere il disco, seguire la procedura di installazione al contrario.

Installazione o rimozione del disco flessibile

Accessorio opzionale

AVVERTimento: Utilizzato sempre la protezione in dotazione quando il disco flessibile è montato sull'utensile. Il disco potrebbe frantumarsi durante l'uso, e la protezione contribuisce a ridurre il rischio di lesioni personali.

▶ Fig.13: 1. Controdado 2. Disco flessible
3. Platorello di sostegno 4. Flangia interna

Seguire le istruzioni per il disco a centro depresso, ma usareancheil platorello di sostegnosopra il disco.

Installazione o rimozione del disco abrasivo

Accessorio opzionale

▶ Fig.14: 1. Controdado di carteggiatura 2. Disco abrasivo 3. Platorello di gomma

1. Montare il platorello di gomma sul mandrino.
2. Montare il disco sul platorello di gomma, quindi avvitare il controdo di carteggiatura sul mandrino.
3. Tenere fermo il mandrino con il blocco albero,\ quindi serrare saldamente il controdado di carteggiatura\ in senso orario con la chiave per controdadi.

Per rimuovere il disco, seguire la procedura di installazione al contrario.

NOTA: Utilizzare gli accessori di carteggiatura specificati nel presente manuale. Questi ultimi devono essere acquistati separatamente.

Super flangia

Accessorio opzionale

La super flangia è un accessorio speciale per i modelli che NON sono dotati di una funzione di freno.

I modelli con la lettera F sono dotati di serie della Super flangia. In confronto al tipo convenzione, per sblocare il controdo è necessario solo 1/3 della forza.

Installazione o rimozionedell'Ezynut

Accessorio opzionale

Solo per utensili con filettatura del mandrino M14.

ATTENZIONE: Non utilizzato l'Erzynut con la Super flangia. Queste flange hanno uno spessore talmente elevato da impedire al mandrino di mantenerne l'intera filettatura.

Montare la flangia interna, la mola abrasiva e l'Erzynut sul mandrino in modo che il logo Makita sull'Ezynut sia rivolto verso l'esterno.

Fig.15: 1.Ezynut 2.Mola abrasiva 3.Flangia interna 4.Mandrino

Premere saldamente il blocco albero e serrare l'Ezynut ruotando la mola abrasiva in senso orario fino in fondo.

Fig.16: 1. Blocco albero

Per allentare I'Ezynut, ruotare I'anello esterno dell'Ezynut in senso antiorario.

NOTA: É possibile allentare l'Erzynut a mano parché la freccia punti verso la tacco. In caso contrario, è richiesta una chiave per controdadi per allentarlo. Inserire uno dei perni della chiave in uno dei fori e ruotare l'Erzynut in senso antiorario.

Fig.17: 1. Freccia 2. Tacca
Fig.18

Installazione di una mola troncatrice abrasiva o di un disco diamantato

Accessorio opzionale

AVERTIMENO: quando si intende utilizes una mola troncatrice o un disco disco diamantato, accertarsi di utilizzare esclusivamente la protezione disco speciale progettata per l'impiego con le mole troncatrici.
AVVERTIMENTO: Nonutilizzare MAI unamola troncatrice per la smerigliatura laterale.

Montare la flangia interna sul mandrino.

Applicare la mola o il disco sulla flangia interna e avvitate il controdo sul mandrino.

▶ Fig.19: 1. Controdado 2. Mola troncatrice abrasiva / disco diamantato 3. Flangia interna 4. Protezione per mola troncatrice abrasiva / disco diamantato

Per Australia e Nuova Zelanda

Fig.20: 1. Controdado 2. Flangia esterna 783. Mola troncatrice abrasiva / disco diamantato 4. Flangia interna 785. Protezione per mola troncatrice abrasiva / disco diamantato

Installazione di una spazzola metallica a tazza

Accessorio opzionale

ATTENZIONE: Non utilizzato una spazzola danneggiata o sbilanciata. L'uso di una spazzola danneggiata potrebbe augmentare il rischio potenziale di lesioni personali dovute al contatto con i fili metallici rotti della spazzola.

Posizionare l'utensile capovolto per consentire un facile accesso al mandrino.

Rimuovere eventuali accessori dal mandrino. Avvitare la spazzola metallica a tazza sul mandrino e serrarla con la chiave in dotazione.

Fig.21: 1. Spazzola metallica a tazza

Installazione di una spazzola metallica a disco

Accessorio opzionale

ATTENZIONE: Non utilizzato una spazzola metallica a disco danneggiata o sbilanziata.

Qualora si utilizzi una spazzola metallica a disco danneggiata, si augmente il rischio potenziale di lesioni personali dovute al contatto con i fili metallici rotti della spazzola.

ATTENZIONE: Utilizzare SEMPRE la protezione con le spazzole metalliche a disco, accertandosi che il diametro del disco entri nella protezione. Il disco potrebbe frantumarsi durante l'uso, e la protezione contribuisce a ridurre il rischio di lesioni personali.

Posizionare l'utensile capovolto per consentire un facile accesso al mandrino.

Rimuovere eventuali accessori dal mandrino. Avvitare la spazzola metallica a disco sul mandrino e serrarla con le chiavi.

Fig.22: 1. Spazzola metallica a disco

Installazione della fresa a tazza

Accessorio opzionale

Posizionare l'utensile capovolto per consentire un facile accesso al mandrino.

Rimuovere eventuali accessori presenti sul mandrino.

Avvitare la fresa a tazza sul mandrino, quando serrarla con la chiave fornita in dotazione.

Fig.23: 1. Fresa a tazza

Installazione della protezione disco per raccolta polveri per la smerigliatura

Solo per i modelli GA7061 / GA7061R / GA9061 / GA9061R

Accessorio opzionale

Con degli accessori opzionali, è possible utilizzato quello utensile per la pialatura di superfici in calcestruzzo.

ATTENZIONE: La protezione disco per raccolta polveri per il disco diamantato offset va utilizzata solo per la pialatura di superfici in calcestruzzo con un disco diamantato offset. Non utilizzato但这a protezione con altri accessori da taglio o per qualsiasi altro scopo.

ATTENZIONE: Prima dell'uso, accertarsi che un aspirapolvere sia collegato all'utensile e che sua acceso.

Posizionare l'utensile capovolto e installare la protezione disco per raccolta polveri.

Montare la flangia interna sul mandrino.

Inserire il disco diamantato a tazza sulla flangia interna, e serrare il controdo sul mandrino.

▶ Fig.24: 1. Controdado 2. disco diamantato a tazza 3. Disco diamantato a tazza calettato 4. Flangia interna 5. Protezione disco per raccolta polveri 6. Alloggamento del cuscinetto

NOTA: Per informazioni su come installare la protezione disco per raccolta polveri,fare riferimento al manuale della protezione disco per raccolta polveri.

Installazione della protezione scop per raccolta solveri per la troncatura

Accessorio opzionale

Con degli accessori opzionali, è possible utilizzato lo stato utensile per tagliare materiali in pietra.

Fig.25

NOTA: Per informazioni su come installare la protezione disco per raccolta polveri,fare riferimento al manuale della protezione disco per raccolta polveri.

Installazione o rimozione dell'accessorio protezione antipolvere

Accessorio opzionale

ATTENZIONE: Accertarsi sempre che l'utensile sia spento e scollegato dall'alimentazione elettrica, prima di installare o rimuovere l'accessario protezione antipolvere. La mancata osservanza di esta significazione potrebbe causare danni all'utensile o lesioni personali.

Installare l'accessorio protezione antipolvere su ciascuna posizione specificata.

Per i dettagli,fare riferimento al manuale d'uso dell'accessorio protezione antipolvere.

AVVISO: Pulire l'accessorio protezione antipolvere quando è ostruito da polveri o corpi estranei.

Il funzionamento continuativo con un accessorio protezione antipolvere ostruito danneggia l'utensile.

FUNZIONAMENTO

AVVERTimento: Non deve essere mai necessario forzare l'utensile. Il peso dell'utensile esercita una pressione adeguata. Qualora si forzi l'utensile e si eserciti una pressione eccessiva, si potrebbe causare una pericolosa rottrura del disco.
AVVERTIMENTO: Sostituire SEMPRE il disco se l'utensile è caduto durante la smerigliatura.
AVVERTIMENTO: Non fare MAI subire al disco violenti impatti o colpi contro il pezzo.
AVVERTimento: Evitare che il disco rimbalzi o resti impigliato, specialmente quando si lavorano angoli, bordi acuti, earsi via. Questo potrebbe causare la perdita di controllo e contraccolpi.
AVVERTIMENTO: Non utilizzato MAI l'uten-sile con lame per il taglio del legno e altre lame. Tali lame, se utilizzate su una smerigliatrice, causano spesso contraccolpi e perdite di controllo, che portano a lesioni personali.

ATTENZIONE: Non accendere mai l'utensile除去 é in contatto con il pezzo in lavorazione, poiché potrebbe causare una lesione personale all'operaore.
ATTENZIONE: Indossare sempre occhiali di sicurezza o una visiera durante il lavoro.
ATTENZIONE: Dopo l'uso, spegnere sempre l'utensile e attendere l'arresto completo del disco prima di appoggiare l'utensile.
ATTENZIONE: Tenere SEMPRE saldamente l'utensile con una mano sull'alloggiamento e l'altra sull'impugnatura laterale (manico).

NOTA: É possibile utilizzato un disco a doppiia funzione sua per le operazioni di smerigliatura che di troncatura.

Per le operazioni di smerigliatura,fare riferimento a "Operazione di smerigliatura e di carteggiatura", Amonge per le operazioni di troncatura fare riferimento a "Funzionamento con mola troncatrice abrasiva/ disco diamantato".

Operazione di smerigliatura e di carteggiatura

Fig.26

Accendere l'utensile e applicare la mola o il disco sul pezzo in lavorazione.

In generale, Maintainere il bordo della mola o del disco a un angolo di circa 15^ rispetto alla superficie del pezzo in lavorazione.

Durante il periodo di rodaggio con una nuova mola, non far funzionare la smerigliatrice nella direzione in avanti; in caso contrario, potrebbe tagliare il pezzo in lavorazione. Dopoe che il bordo della mola si è arrotondato con l'uso, cui è essere utilizzata in entrambé le direzioni in avanti e all'indietro.

Esempio di utilizzo: funzionamento con un disco diamantato a tazza

Fig.27

Mantenere l'utensile orizzontalmente e applicare l'intero disco diamantato a tazza sulla superficie del pezzo in lavorazione.

Funzionamento con mola troncatrice abrasiva / disco diamantato

Accessorio opzionale

AVVERTIMENTO: Non spingere forzamenti il disco né applicare una pressione eccessiva. Non tentare di realizare tagli eccessivamente profondi. La sollecitazione eccessiva del disco alla inceppamento nel taglio, nonché la possibilità di contraccolpi, rottura del disco stesso e surriscaldamento del motore.
AVVERTimento: Non iniziare l'operazione di taglio all'interno del pezzo in lavorazione. Lasciare che il disco raggiunga la piena velocità ed entrare con cura nel taglio spostando l'utensile in avanti sulla superficie del pezzo in lavorazione. Il disco potrebbe incepparsi, rialzarsi o causare un contraccolpo, se l'utensile elettrico viene avviato all'interno del pezzo.
AVVERTIMENO: During the operazioni di taglio, non cambiare mai l'angolazione del disco. L'applicazione di una pressione laterale su una mola troncatrice (come per la smerigliatura), causa la spaccatura e la rottura della mola, causando gravi lesioni personali.
AVVERTimento: Un disco diamantato va utilizes perpendicolarmente al materiale da tagliare.

Esempio di utilizzo: funzionamento con una molatroncatrice abrasiva

Fig.28

Esempio di utilizzo: funzionamento con un disco diamantato
Fig.29

Utilizzo con spazzola metallica a tazza

Accessorio opzionale

ATTENZIONE: Controllare il funzionamento della spazzola facendo girare l'utensile a vuoto, accertandosi che non sia presente alcuna persona davanti o in linea con la spazzola.

AVVISO: quando si utilizesza una spazzola metallica a tazza, evitare di aplicare una pressione eccessiva che faccia piegare troppo i fili metallici. Questo potrebbe portare a una rottura prematura della spazzola.

Esempio di utilizzo: utilizzo con spazzola metallica a tazza
Fig.30

Utilizzo con una spazzola metallica a disco

Accessorio opzionale

ATTENZIONE: Controllare il funzionamento della spazzola metallica a disco facendo girare l'utensile a vuoto, accertandosi che non sia presente alcuna persona davanti o in linea con la spazzola metallica a disco.

AVVISO: Evitare di applicare una pressione eccessiva che faccia piegare troppo i fili metallici quando si utilizes la spazzola metallica a disco. Questo potrebbe portare a una rottura prematura della spazzola.

Esempio di utilizzo: utilizzo con spazzola metallica a disco

Fig.31

Funzionamento con la fresa a tazza

Accessorio opzionale

ATTENZIONE: Controllare il funzionamento della fresa a tazza facendo girare l'utensile a vuoto, accertandosi che non sia presente alcuna persona davanti alla fresa a tazza.

AVVISO: Non inclinare l'utensile durante l'uso. In caso contrario, si potrebbe causare una rottura prematura.

Esempio di utilizzo: funzionamento con una fresa a tazza

Fig.32

MANUTENZIONE

ATTENZIONE: Accertarsi sempre che l'uten-sile sia spento e scollegato dall'alimentazione elettrica, prima di tentare di eseguire interventi di ispezione o manutenzione.

AVVISO: Non utilizzato mai benzina, benzene, solventi, alcol o altre sostanze simili. In caso contrario, si potrebbero causare scolorimenti, deformazioni o crepe.

Per preservare la SICUREZZA e l'AFFIDABILITA del prodotto, le riparazioni e qualiasi还是很 intervento di manutenzione e di regolazione devono essere eseguita da un centro di assistenza autorizzato Makita, utilizzando sempre ricambi Makita.

Pulizia delle aperture di ventilazione

L'utensile e le sue aperture di ventilazione devono essere mantenuti puliti. Pulire le aperture di ventilazione dell'utensile a intervalli regolari, oppure agli volta che iniziano a ostruirsi.

Fig.33: 1.Apertura di scarico 2.Apertura di aspirazione

NOTA: Non allentare la vite sullo sportellino. In caso contrario, lo sportellino potrebbe aprirsi accidentalmente.

Fig.34: 1. Vite

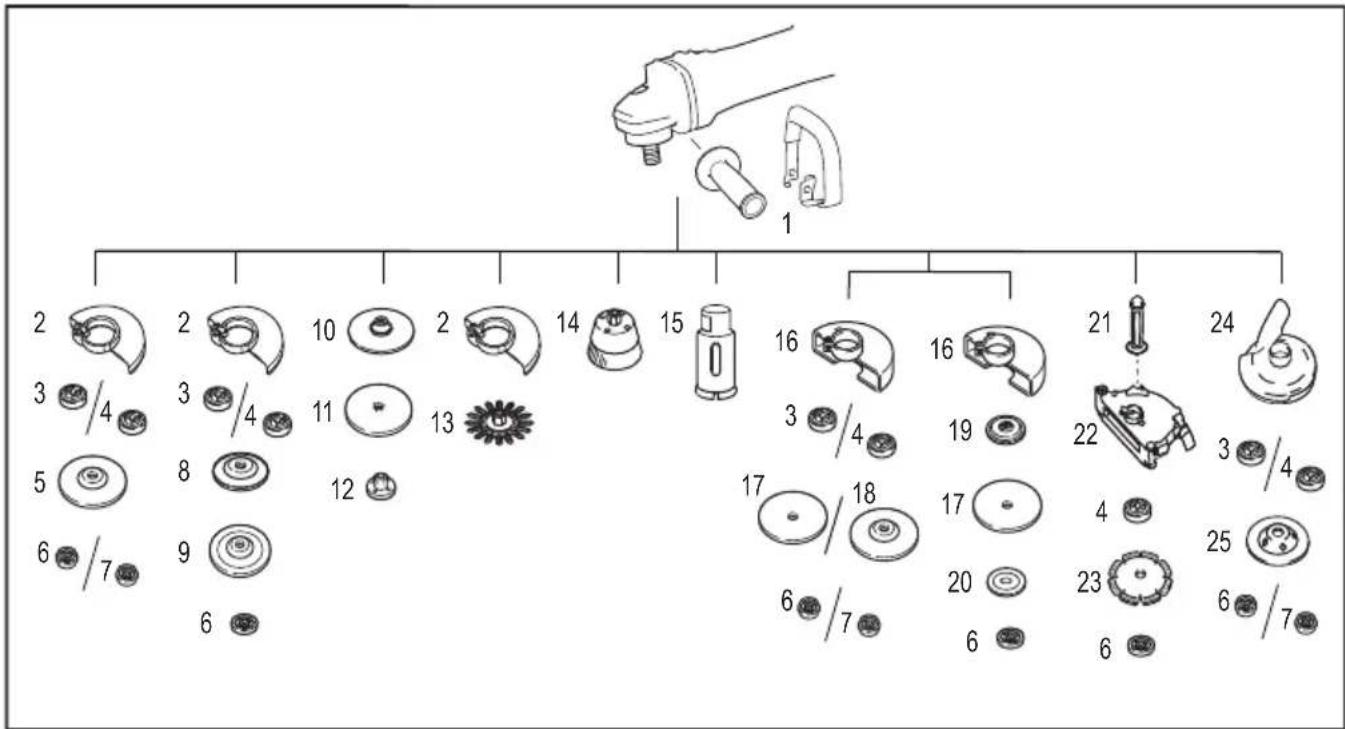

COMBINAZIONE DI APPLICATIONE ACCESSORI

Accessorio opzionale

ATTENZIONE: L'utilizzo dell'utensile con le protezioni errate po so causare i rischi seguenti.

• Quando si intende utiliserizar una protezione per mola troncatrice per la smerigliatura frontale, la protezione disco potrebbe interferire con il pezzo in lavorazione, causando un controllo scadente.
• Quando si intende utilizzare una protezione per mola abrasiva per operazioni di troncatura con mole abrasive rinsforzate a legante e dischi diamantati, sussiste un maggior rischio di esposizione ai dischi in rotazione, alle scintille e alle particelle emesse, nonché di esposizione a frammenti del disco in caso di scoppio di quest's ultimo.
• Quando si intende utilizzare una protezione per mola troncatrice o una protezione per mola abrasiva per operazioni di smerigliatura frontale con dischi diamantati a tazza, la protezione disco potrebbe interferire con il pezzo in lavorazione, causando un controllo scadente.
• Quando si intende utilizzare una protezione per mola troncatrice o una protezione per mola abrasiva con una spazzola metallica a disco di spessore superiore allo spessore massimo specificato nei "DATI TECNICI", i fili metallici potrebbero restare impigliati nella protezione, portando alla rottrura dei fili metallici stessi.
  L'utilizzo di protezioni disco per raccolta polveri per operazioni di troncatura e frontali su calcestruzzo o muratura riduce il rischio di esposizione alle polveri.
• Quando si intende utilizzare dischi a dopbia funzione (smerigliatura e troncatura con disco abrasivo combinate) montati su flangia, utilizzare esclusivamente una protezione per mola troncatrice.

- Applicazione	Modello da 180 mm	Modello da 230 mm
1 - Impugnatura	laterale / maniglia ad anello
2 - Protezione disco (per la mola)
3 - Flangia interna
4 - Super flangia	*1
5	Smerigliatura/carteggiatura	Disco a centro depresso / disco lamellare
6 - Controdado
7 - Ezynut *1*2
8 -	Platorello	di sostegno
9	Smerigliatura	Disco flessibile
10	-	Platorello di gomma
11	Carteggiatura	Disco abrasivo
12	-	Controdado di carteggiatura
13 Spazzolatura	metallica Spazzola metallica a disco
14 Spazzolatura	metallica Spazzola metallica a tazza
15 Perforazione	Fresa a tazza
16 - Protezione disco (per mola troncatrice)
17 Troncatura Mola	troncatrice abrasiva / disco diamantato
18 Smerigliatura/troncatura	Disco a doppia funzione -
19 - Flangia interna	78 (solo per Australia e Nuova Zelandà) *3
20 - Flangia esterna	78 (solo per Australia e Nuova Zelandà) *3
21	-		Impugnatura laterale per la protezione disco per raccolta pol-vari *4
22	-		Protezione disco per raccolta polveri per troncatura *4*5
23 Troncatura	Disco diamantato
24	-		Protezione disco per raccolta polveri per molatura *6
25	Smerigliatura		Disco diamantato a tazza *6
-	-		Chiave per controdadi
-	-		Protezioni antipolvere applicabili

NOTA: *1 NonutilizzareassiemelasuperflangiaeI'Ezynut.

NOTA: *2 Solo per utensili con fillettatura del mandrino M14.

NOTA: *3 Utilizzato assieme la flangia interna 78 e la flangia esterna 78. (Solo per Australia e Nuova Zelanda)

NOTA: *4 Utilizzato l'impugnatura laterale assieme alla protezione disco per raccolta polveri e alla protezione disco per raccolta polveri per la troncatura.

NOTA: *5 Per ulteriori dettagli, fare riferimento a ciascun manuale d'uso della protezione.

NOTA: *6 Solo per i modelli GA7061 / GA7061R / GA9061 / GA9061R

Per ulteriori dettagli, fare riferimento a ciascun manuale d'uso della protezione.

ACCESSORI OPZIONALI

ATTENZIONE: Questi accessori o componenti aggiuntivi sono consigliati per l'uso con l'utensile Makita specificato nel presente manuale.

L'impiego di altri accessori o componenti aggiantivi cui sono costitui un rischio di lesioni alle persone.

Utilizzare gli accessori o i componenti aggiuntivi solo per il loro scopo prefissato.

Per ottener ulteriori dettagli relativamente a quosti
accessori, rivolgersi a un centro di assistenza Makita.

• Accessori elencati in "COMBINAZIONE DI APPLICATIONE ACCESSORI"

NOTA: Alcuni articoli nell'elenco potrebbero essere inclusi nell'imballaggio dell'utensile come accessori standard. Tali articoli potrebbero variate da nazione a nazione.

TECHNISCHE GEGEVENS

ACCESORIOS OPCIONALES
