GI AP2700-2300.book Page 1 Jeudi, 15. février 2007 10:42 10 Italiano Benvenuti Complimenti! Avete acquistato una stampante fotografica e vi ringraziamo per la fiducia accordataci. Questa stampante di alta qualità vi permette di approfittare di tutti i vantaggi offerti dalle fotografie digitali. Le funzioni di ottimizzazione delle immagini Crystal Image e occhi rossi assicurano una qualità irreprensibile della stampa e della copia delle vostre fotografie. Inoltre, sul sito web www.agfaphotoprinter.com potete trovare:

• i driver di stampa per PC,
• una lista di risposte alle domande più frequenti (FAQ). Troverete sul CD-Rom fornito una guida utente dettagliata. Raccomandazioni e istruzioni di sicurezza Non installare la stampante fotografica in ambienti umidi (bagno, lavanderia, cucina, ecc.). Per una resa di stampa ottimale, la stampante deve essere utilizzata a una temperatura ambiente compresa tra 15 °C e 35 °C. Non posizionare la stampante in ambienti polverosi: le polveri possono degradare la qualità di stampa delle foto. Usate esclusivamente il blocco per l'alimentazione di rete in dotazione (PF60N24AS0 of Shanghai Moons' Automation Control Co., Ltd), allacciatelo alla rete secondo le istruzioni d'installazione del presente manuale e in base alle indicazioni riportate sull'etichetta d'identificazione presente sullo stesso (tensione, corrente, frequenza della rete elettrica). Per precauzione, in caso di pericolo gli alimentatori di rete servono come dispositivi di sezionamento dell'alimentazione a 230 V. Tali adattatori devono essere collocati in prossimità dell'apparecchio ed essere facilmente accessibili. Non aprire mai il coperchio superiore durante la stampa, rischiereste la rottura della pellicola e, di conseguenza, un guasto della stampante. Dopo aver usato la stampante, lasciate passare qualche istante dopo aver tolto la corrente, prima di aprirla. Per evitare lesioni, non toccate mai la testina di stampa. Utilizzare solo ed esclusivamente le cartucce AgfaPhoto per evitare di danneggiare l'apparecchio e perdere la garanzia.

GI AP2700-2300.book Page 2 Jeudi, 15. février 2007 10:42 10 Il cestino sbarrato riportato sul prodotto indica che quest'ultimo appartiene alla famiglia delle apparecchiature elettriche ed elettroniche. A questo titolo, la regolamentazione europea richiede che si proceda allo smaltimento tramite raccolta selettiva: - nei punti di distribuzione nel caso di acquisto di apparecchiatura equivalente; - nei punti di raccolta messi a disposizione localmente (discariche, raccolta selettiva, ecc.). Il marchio CE attesta la conformità del prodotto alle esigenze essenziali della direttiva 1999/5/ CE del Parlamento e del Consiglio europeo relativa alle apparecchiature terminali di telecomunicazione, per la sicurezza e la salute degli utenti, per le perturbazioni elettromagnetiche. La dichiarazione di conformità può essere consultata sul sito www.agfaphotoprinter.com alla rubrica "supporto" o può essere richiesta all'indirizzo seguente: AGFAPHOTO is used under license of Agfa-Gevaert AG AP2300-2700 are procuded for Sagem Communication and distributed or sold by Sagem Communication Sagem Communication - Customer relations department 4, rue du Petit Albi - 95800 Cergy Saint-Christophe - FRANCE

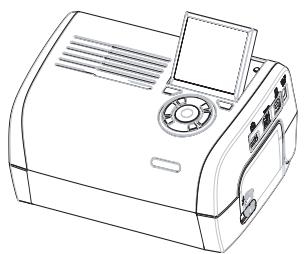

GI AP2700-2300.book Page 3 Jeudi, 15. février 2007 10:42 10 La stampante e i relativi accessori Disponete la scatola davanti a voi, estraete i vari elementi della stampante, verificando che gli elementi presentati sotto siano presenti: Cavo corrente Blocco alimentazione Cassetto carta Stampante foto CD-Rom Nastro (secondo modello) Blocchetto carta foto (secondo modello) Adattatore Wifi (secondo modello) Telecomando (secondo modello) Cavo video (secondo modello)

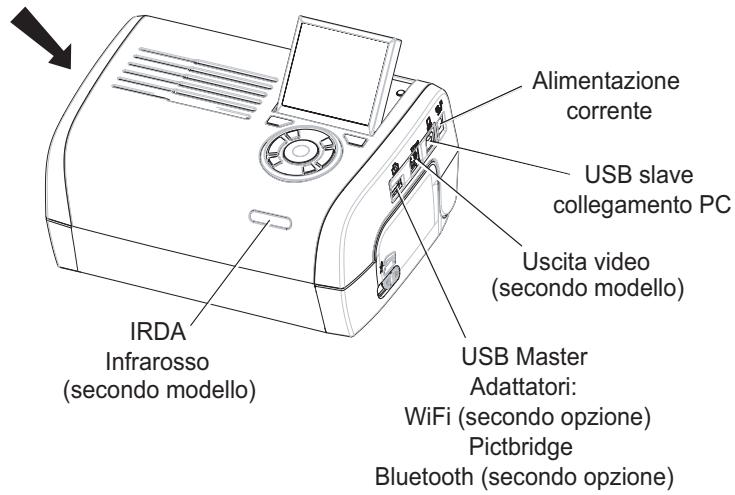

GI AP2700-2300.book Page 4 Jeudi, 15. février 2007 10:42 10 Connessioni - Collegamenti Feritoie per inserimento carta memoria Alimentazione corrente USB slave collegamento PC Uscita video (secondo modello) IRDA Infrarosso (secondo modello) USB Master Adattatori: WiFi (secondo opzione) Pictbridge Bluetooth (secondo opzione) Prima di procedere alle connessioni, consultare le raccomandazioni di sicurezza che sono all’inizio della guida utente sul CD-ROM fornito con la stampante.

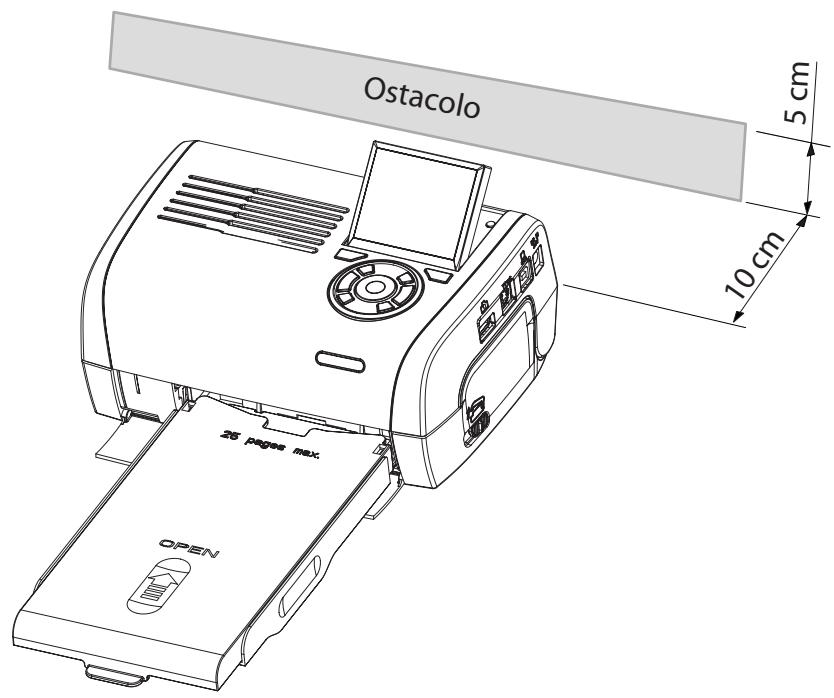

Opzione Opzione GI AP2700-2300.book Page 5 Jeudi, 15. février 2007 10:42 10 Per garantire la corretta circolazione del foglio di carta in fase di stampa, stare attente a lasciare uno spazio libero di almeno 10 centimetri sul retro della stampante. 5 cm Non installare la stampante in un posto polveroso, la polvere potrebbe compromettere la qualità di stampa delle foto. Ostaco

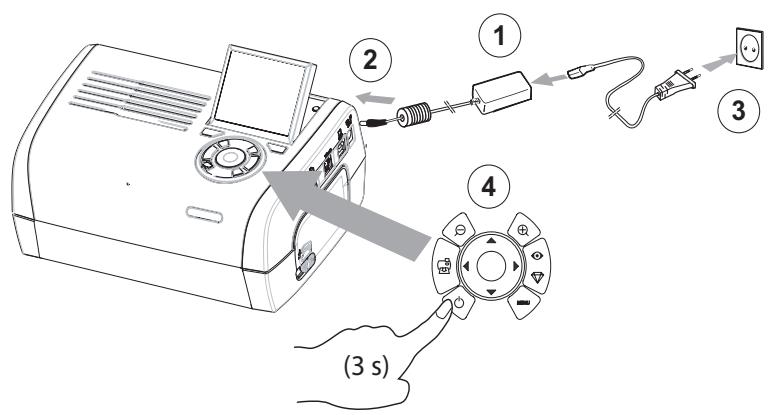

(3 s) Inserimento della carta

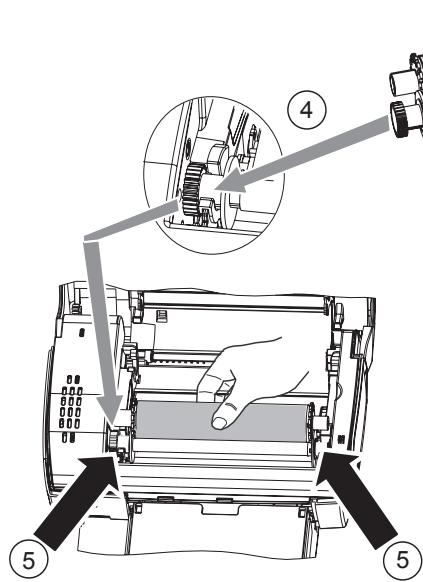

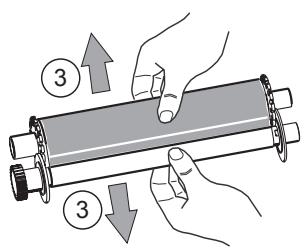

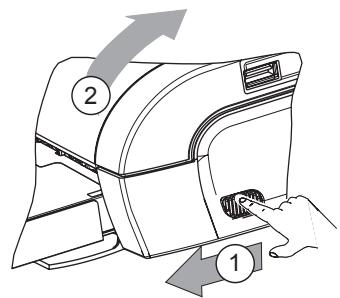

GI AP2700-2300.book Page 7 Jeudi, 15. février 2007 10:42 10 Installazione del nastro N.B.: Utilizzare unicamente consumabili originali. Questi ultimi sono stati appositamente concepiti per garantire una resa di stampa ottimale.

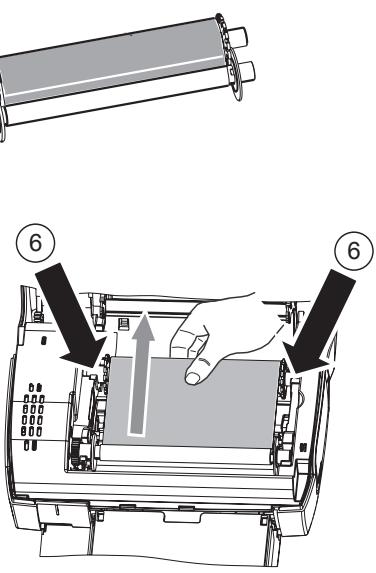

Tendere il nastro sui perni (6) e chiudere la stampante.

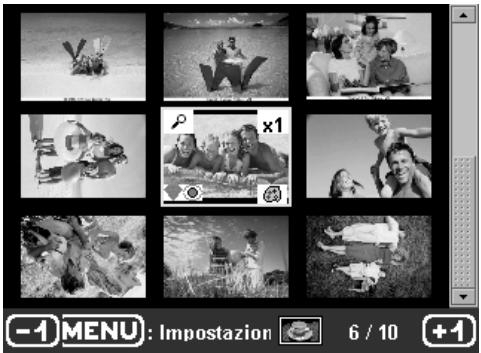

• scegliere una per una o presentare in modalità mosaico (9 foto sul display),
• lanciare direttamente la stampa d’una foto,
• attivare il migliormanto automatico della foto prima di stamparla,
• regolare i parametri "Formato", "Preferenze" e "Regolazioni immagini" a seconda delle necessità,
• selezionare più foto e scegliere li numero di copie diverse per ogni foto da stampare,

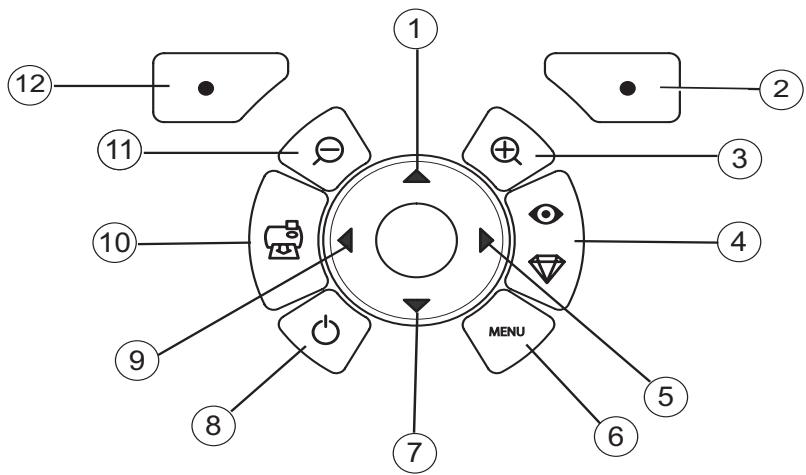

• realizzare uno zoom su una foto e stamparla. Descrizione della tastiera

Tasto Navigatore Convalida / Enter / Aggiunta copia

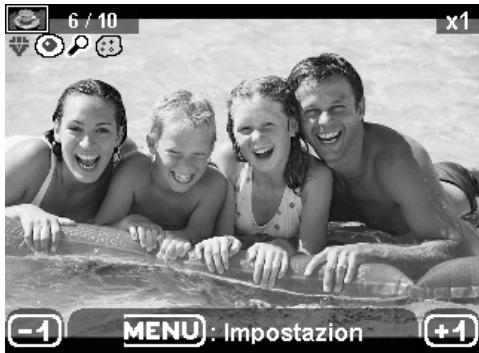

Un display (1) LCD da 2,4 pollici, consente la visualizzazione della foto L’icona... indica... il numero della foto il numero di copie selezionate funzione Crystal Image attivata funzione occhi rossi attivata un zoom applicato ad una parte dell’immagine delle modifiche fatte all’immagine togliere una copia tasto selezione accesso ai menù tasto MENU aggiungere una copia tasto selezione

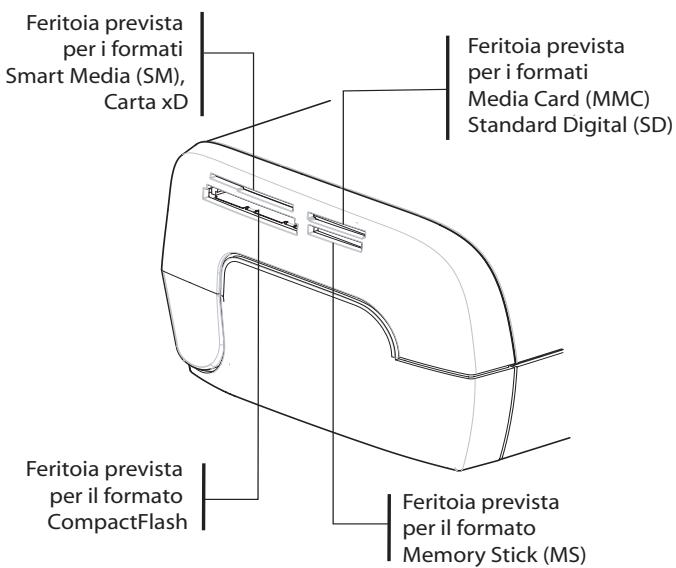

Verificare la presenza dei consumabili (carta e nastro). Verificare che la stampante sia collegata alla corrente ed accesa. A seconda del formato della cartacarte memoria, inserirla nella feritoia corrispondente, come indicato nella illustrazione seguente. Feritoia prevista per i formati Smart Media (SM), Carta xD Feritoia prevista per il formato CompactFlash Osservazioni : Feritoia prevista per i formati Media Card (MMC) Standard Digital (SD) Feritoia prevista per il formato Memory Stick (MS) SmartMedia CONTATTI VERSO IL BASSO. Le carte memoria non entrano completamente nella feritoia di lettura. NON FORZARE MAI. Togliere la carta e verificare che sia inserita nella feritoia giusta e nel senso d’introduzione corretto. Per maggiori informazioni, consultare la guida utente presente sul CD-ROM fornito con la stampante.

Inserire la carta memoria, dopo una fase di lettura appare l’ultima foto della carta memoria sul display LCD.

Premere il tasto per visualizzare la prima foto salvata sulla carta, con l’ausilio dei tasti esiste la possibilà di far avanzare le foto. Una volta scelta la foto, premere il tasto seguire le istruzioni che appaiono sullo schermo per stampare la foto.

GI AP2700-2300.book Page 11 Jeudi, 15. février 2007 10:42 10 Migliorare la qualità delle stampe Con l’ausilio delle funzioni "Crystal Image" et correzione "Occhi rossi". Crystal Image procede automaticamente a tutte le regolazioni e correzioni necessarie rispetto alla nitidezza dell'immagine, alla gestione dei colori e al contrasto, per ottenere la migliore qualità di stampa possibile. D'altra parte, gli errori d'esposizione verranno corretti (per esempio, le fotografie sovraesposte saranno schiarite, oppure le parti della fotografia che presentano forti contrasti saranno compensate). La funzione di correzione dell'effetto occhi rossi ritocca gli "occhi rossi" delle fotografie scattate con il flash. Dovete attivare queste funzioni prima del trasferimento sulla stampante. Osservazioni : Per default, le funzioni "Crystal Image" e correzione "occhi rossi" sono disattivate. Nel caso di una stampa a partire dal PC, le funzioni "Crystal Image" et correzione "Occhi rossi" non sono disponibili. La tabella seguente indica quante volte bisogna premere il tasto per attivare o disattivare i componenti della funzione "Crystal Image". Numero di pressioni del tasto Stato funzione "Crystal Image" e correzione "Occhi rossi" Ottimizzazione immagine "Crystal Image" Correzione "Occhi rossi" 0 (Stato per default) Disattivato Disattivato

Attivato Disattivato

Disattivato Attivato 4 (torna allo stato per default) Disattivato Disattivato Altre funzioni

Nuovi effetti (effetti speciali, seppia, B&N, negativo, imbozzatura bianco e nero e colori, solarizzazione, cornice bianco e nero e colori, carboncino). Organizzazione delle foto (scelta posizionamento). Diaporama. Visualizzazione TV (secondo modello). Sudoku. Personalizzare fondo schermata. L’uso di tutte queste funzioni è dettagliato nella guida utente presente sul CD-ROM fornito con la stampante.

GI AP2700-2300.book Page 12 Jeudi, 15. février 2007 10:42 10 Garanzia Per qualsiasi utilizzazione della garanzia, Vi preghiamo di rivolgerVi al Vostro rivenditore presentandogli la prova d’acquisto che Vi ha consegnato. In caso di guasto, sarà lui che potrà consigliarVi. Nel caso in cui l’apparecchio sia stato acquistato direttamente presso la Sagem Communication si applicheranno le seguenti disposizioni:

L'apparecchio è garantito (relativamente ai suoi componenti ed al costo della manodopera) dalla Sagem Communication per un periodo di un anno dalla data della consegna contro qualsiasi difetto di fabbricazione. Durante questo periodo tutti gli apparecchi difettosi saranno riparati gratuitamente (con esclusione della riparazione di altri tipi di danni); a tal fine il Cliente dovrà inviare, l'apparecchio difettoso all'indirizzo che gli sarà indicato dal servizio assistenza Sagem Communication il cui numero di telefono compare sul documento di consegna. Nel caso in cui il Cliente non abbia sottoscritto lo specifico contratto di assistenza, l'intervento non verrà in nessun caso effettuato al domicilio del Cliente. L'apparecchio è in ogni caso coperto da garanzia legale per difetti o vizi occulti ai sensi degli articoli 1490 e seguenti del Codice Civile italiano.

Sono esclusi dalla garanzia:

• avarie o malfunzionamenti che siano conseguenza del mancato rispetto delle indicazioni di installazione o di utilizzazione, di causa esterna all'apparecchio (fulmine, incendio, caduta, danni di qualsiasi natura dovuti ad allagamenti, ecc.), di modificazioni apportate all'apparecchio senza il consenso scritto della Sagem Communication, di negligenza nella manutenzione indicata nella documentazione consegnata unitamente all'apparecchio, nella vigilanza e nella custodia, di inidonee condizioni ambientali (in particolare quelle collegate alle condizioni di temperatura ed igrometria sia per i componenti che per i materiali consumabili) o di un intervento di riparazione o manutenzione effettuato da personale non autorizzato dalla Sagem Communication;
• danni o disfunzioni dovuti alla normale usura dell'apparecchio e dei suoi accessori;
• danni derivanti da un imballaggio insufficiente e/o da un errato confezionamento dei prodotti rispediti alla Sagem Communication;
• installazione di nuovi prodotti software;
• interventi di modifica o aggiunta sugli apparecchi o sul software effettuati senza il consenso della Sagem Communication;
• disfunzioni, non imputabili agli accessori o al software installato, dei siti di utilizzazione per accedere ai servizi offerti dall'apparecchio;
• problemi di comunicazione dovuti ad installazione non compatibile, in particolare: -problemi di accesso e/o connessione ad Internet, quali l'interruzione della rete di accesso, la mancanza della linea dell'abbonato o del suo corrisponde, -difetti di trasmissione (mancata copertura del territorio da parte dei ripetitori radioelettrici, interferenze, disturbi elettromagnetici, mancanza o cattiva qualità delle linee telefoniche, ecc.), -difetti della rete locale (cablaggio, server, punti di utilizzazione) e/o difetti della rete di trasmissione.
• L'esecuzione degli interventi di revisione generale (come indicati nel libretto d'istruzioni unito all'apparecchio) e le disfunzioni conseguenti alla mancata esecuzione di detti interventi; resta inteso che il costo di tali interventi è in ogni caso a totale carico del Cliente. GI AP2700-2300.book Page 13 Jeudi, 15. février 2007 10:42 10

Nei casi previsti al precedente paragrafo B e nel caso sia scaduto il periodo di garanzia, il Cliente dovrà richiedere alla Sagem Communication un preventivo che dovrà essere accettato prima della spedizione dell'apparecchio al servizio assistenza della Sagem Communication. Le presenti disposizioni saranno applicabili in Italia nel caso di assenza di diverso accordo concluso per iscritto con il Cliente. Se una di queste disposizioni si rilevasse contraria a norme di legge imperative di cui potrebbero beneficiare i consumatori nell’ambito della normativa nazionale, tale disposizione non sarà applicabile mentre tutte le altre disposizioni rimarranno valide ed efficaci.
