MANUALE UTENTE Gysflash 15.24 PlE GYS

GYSFLASH 15.24 PL-E NLTraduzione delle istruzioni originali

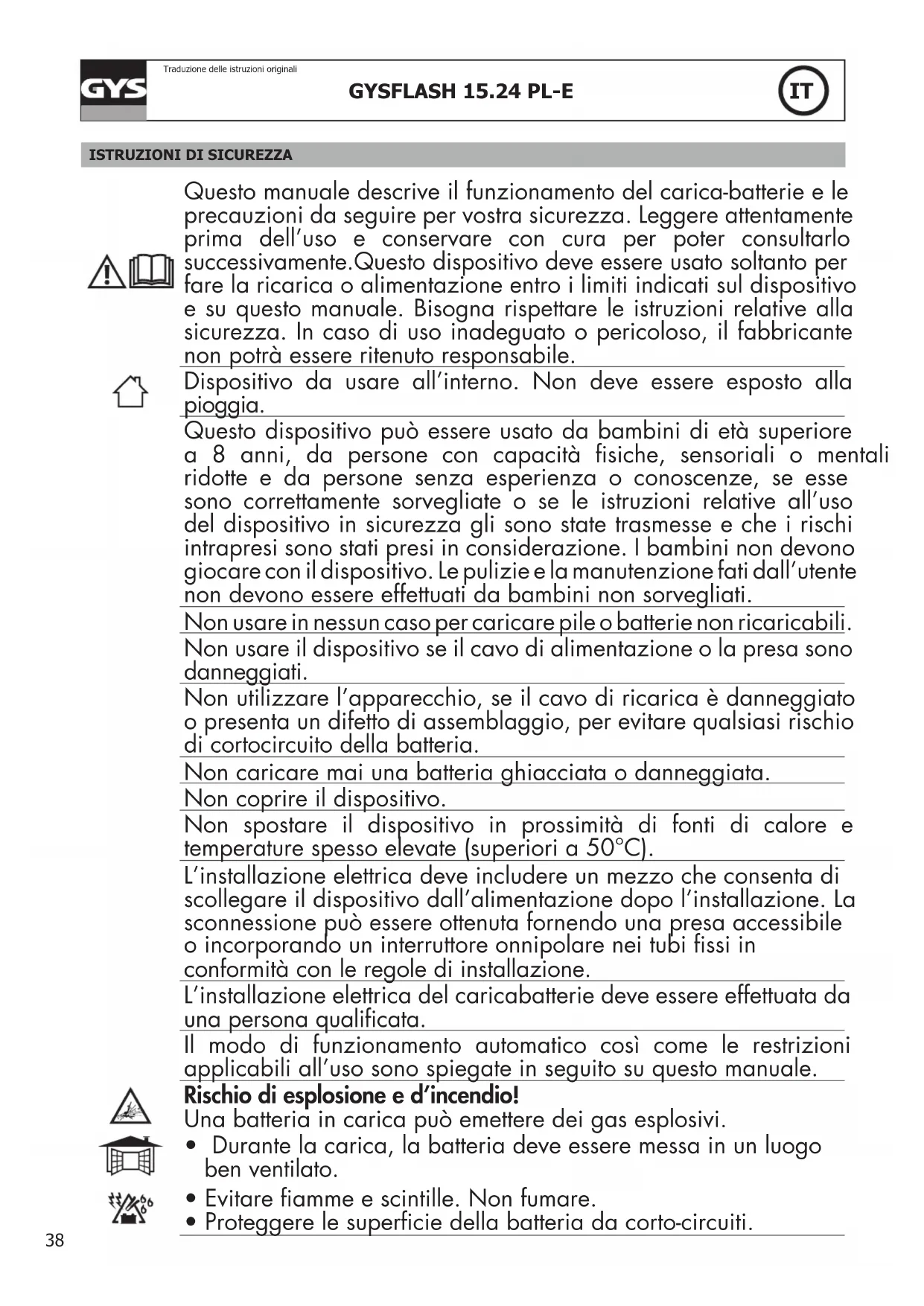

ISTRUZIONI DI SICUREZZA

Questo manuale descrive il funzionamento del carica-batterie e le precauzioni da seguire per vostra sicurezza. Leggere attentamente prima dell’uso e conservare con cura per poter consultarlo successivamente.Questo dispositivo deve essere usato soltanto per fare la ricarica o alimentazione entro i limiti indicati sul dispositivo e su questo manuale. Bisogna rispettare le istruzioni relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Dispositivo da usare all’interno. Non deve essere esposto alla pioggia. Questo dispositivo può essere usato da bambini di età superiore a 8 anni, da persone con capacità siche, sensoriali o mentali ridotte e da persone senza esperienza o conoscenze, se esse sono correttamente sorvegliate o se le istruzioni relative all’uso del dispositivo in sicurezza gli sono state trasmesse e che i rischi intrapresi sono stati presi in considerazione. I bambini non devono giocare con il dispositivo. Le pulizie e la manutenzione fati dall’utente non devono essere effettuati da bambini non sorvegliati. Non usare in nessun caso per caricare pile o batterie non ricaricabili. Non usare il dispositivo se il cavo di alimentazione o la presa sono danneggiati. Non utilizzare l’apparecchio, se il cavo di ricarica è danneggiato o presenta un difetto di assemblaggio, per evitare qualsiasi rischio di cortocircuito della batteria. Non caricare mai una batteria ghiacciata o danneggiata. Non coprire il dispositivo. Non spostare il dispositivo in prossimità di fonti di calore e temperature spesso elevate (superiori a 50°C). L’installazione elettrica deve includere un mezzo che consenta di scollegare il dispositivo dall’alimentazione dopo l’installazione. La sconnessione può essere ottenuta fornendo una presa accessibile o incorporando un interruttore onnipolare nei tubi ssi in conformità con le regole di installazione. L’installazione elettrica del caricabatterie deve essere effettuata da una persona qualicata. Il modo di funzionamento automatico così come le restrizioni applicabili all’uso sono spiegate in seguito su questo manuale. Rischio di esplosione e d’incendio! Una batteria in carica può emettere dei gas esplosivi.

• Durante la carica, la batteria deve essere messa in un luogo ben ventilato.

• Evitare amme e scintille. Non fumare.

• Proteggere le supercie della batteria da corto-circuiti.

GYSFLASH 15.24 PL-E ITTraduzione delle istruzioni originali Connessione / Sconnessione:

• Scollegare l’alimentazione prima di collegare o scollegare le connessioni della batteria.

• Il terminale della batteria non collegato al telaio deve essere collegato per primo. L’altra connessione deve essere effettuata sul telaio, lontano dalla batteria e dal serbatoio del carburante. Il caricatore del carica batterie deve essere collegato alla rete elettrica.

• Dopo l’operazione di carica, scollegare il caricatore della batteria dalla presa poi togliere la connessione dal telaio e in seguito la connessione della batteria, nell’ordine indicato. Collegamento:

• Questo dispositivo deve essere collegato ad una presa di corrente con messa a terra.

• Il collegamento alla rete di alimentazione deve essere fatta in conformità con le regole d’installazione nazionali. Manutenzione:

• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualiche simili per evitare pericoli.

• La manutenzione deve essere effettuata da una persona qualicata

• Attenzione! Scollegare sempre la schede dalla presa elettrica prima di effettuare ogni manipolazione sul dispositivo.

• Non usare in nessun caso solventi o altri prodotti pulenti aggressivi.

• Pulire le superci del dispositivo con uno straccio secco. Regolamentazione:

• Dispositivo in conformità con le direttive europee

• La dichiarazione di conformità è disponibile sul nostro sito internet.

• Marca di conformità EAC (Comunità Economica Eurasiatica)

• Materiale conforme alla esigenze britanniche. La dichiarazione di conformità britannica è disponibile sul nostro sito (vedere pagina di copertina).

• Materiale conforme alle normative marocchine.

• La dichiarazione Cم CMIM) di conformità è disponibile sul nostro sito (vedi scheda del prodotto) Scarto:

• Questo materiale è soggetto alla raccolta differenziata. Non deve essere smaltito con i riuti domestici.

GYSFLASH 15.24 PL-E ITTraduzione delle istruzioni originaliDESCRIZIONE GENERALEIl Gysash 15.24 PL-E è un caricabatterie da equipaggiamento destinato alla carica di batterie di trazione che si trovano nelle lavasciuga pavimenti o transpallet, delle batterie di servizio che si possono trovare in marina, nei veicoli pesanti o autobus e delle batterie dei mezzi di trasporto legati all’elettromobilità (biciclette, monopattini, golf cart...). E’ l’ideale per ricaricare la maggior parte delle batterie al piombo (Liquido, AGM) e Litio (LiFePO4 , ioni-Litio...).Questo caricabatterie è perfettamente adatto alla carica e alla manutenzione di : - Batterie Piombo (liquido, AGM) 24 V (12 elementi in serie) da 30 Ah a 240 Ah- Batterie Piombo 24 V (12 elementi in serie) da 10 Ah a 240 Ah- Batterie LFP 24 V (8 elementi in serie) da 15 Ah a 240 Ah- Batterie Li-ion 24 V (8 elementi in serie) da 15 Ah a 240 AhCONNETTIVITÀ E CABLAGGIO

Connettività Cavo Tipo Sezione

COLLEGAMNETO BATTERIA 24 V1. SEGNALE presenza presa (+24/50mA ) 2. COLLEGAMENTO NEGATIVO -24 V 3. COLLEGAMENTO POSITIVO +24 V Riferimento connettore Würth Electronik691344510003H01V-Ko equivalenteBattery (2/3)2.5 mm² AWG14Segnale (1)maxi 2.5 mm²▪ Crimpare i manicotti di cablaggio 1 appropriati alla sezione di ciascun cavo.

• Avvitare i manicotti sui connettori seguendo gli schemi di collegamneto dei connettori A e B (sopra).
• Agganciare i connettori volanti nell’apposito connettore della scheda.▪ Far passare i cavi nel passa-cavi in gomma 2 e inserire que’ultimi nella lamiera.
• Fissare le ange 3 in modo che le parti cablate della cuodia non siano tese (vite M3x20 - TORX 10).

GYSFLASH 15.24 PL-E ITTraduzione delle istruzioni originali

CAVI DI CALIBRAZIONE

Procedura per calibrare i cavi di carica del dispositivo in modo che il caricabatterie compensi in modo ottimale la caduta di tensione dovuta ai cavi. Si consiglia fortemente di eseguire questa procedura ogni volta che i cavi vengono cambiati o modicati.

1. Entrare in una delle modalità di carica Piombo.

2. Mettere le 2 pinze del cavo in corto-circuito (non realizzare il corto-circuito su una batteria).

3. Scollegare il prodotto della rete e poi aspettare no a che il caricabatterie si spegne.

4. Mantere premuto il pulsante

sempre collegando la presa di rete e ricominciare la procedure. - accesa: la calibratura è stata eettuata correttamente

accesa: calibratura fallita, scollegare la presa di corrente e ricominciare la procedura.

5. Scollegare la presa di corrente no a quando il caricabatterie non si è spento.

Modalità di carica Piombo/Liquido (28.8 V/15 A) : Modalità destinata alla carica di batterie 24V al piombo/liquido da 30 a 240 Ah. Ciclo di carica automatica in 6 tappe.Modalità di carica Piombo/Liquido-Trazione (28.8 V/15 A) :Modalità destinata alla carica di batterie 24V al piombo/liquido-trazione da 30 a 240 Ah. Ciclo di carica automatica in 6 tappe.Modalità di carica Piombo/AGM (29.6 V/15A) :Modalità destinata alla carica di batterie 24V al piombo/AGM da 30 a 240 Ah. Ciclo di carica automatica in 6 tappe.Modalità di carica Piombo/AGM-Trazione (29.6 V/15 A) : Modalità destinata alla carica di batterie 24V al piombo/AGM-trazione da 30 a 240 Ah. Ciclo di carica auto- matica in 6 tappe.Modalità di carica Litio Ferro Fosfato (28.8 V/15 A) : Modalità destinata alla carica di batterie 24V al litio LiFePO4 da 15 Ah a 240 Ah. Ciclo di carica automatico in 6 tappe. Li-ion Modalità di carica ioni di Litio (25.2 V/15 A) : Modalità destinata alla carica di batterie 24V agli ioni di litio da 15 Ah a 240 Ah. Ciclo di carica automatico in 6 tappe.Alcune batterie al litio integrano una protezione UVP (Under Voltage Protection) che scollega la batteria in caso di scarica profonda. Questa protezione impedisce al caricabatterie di rilevare la batteria. Anché il Gysash 15.24 PL-E possa caricare la batterie, bisogna disattivare la protezione UVP. Per fare ciò, posizionare il caricabatterie in modalità di carica Litio, scollegare il caricabatterie no a che il prodotto si spegne. Mantenere premuto il pulsante tutto colle-gando la rete elettrica del prodotto. Il caricabatterie disattiverà la protezione UVP e lancerà automaticamente la carica.Attenzione: In caso di protezione UVP di un batteria litio, staccare tutti i consumatori sulla batteria prima di attivare il UVP Wake up.

GYSFLASH 15.24 PL-E ITTraduzione delle istruzioni originali

• Curva di carica Piombo: Il Gysash 15.24PL-E integra una curva di carica evoluta a 6 tapper che garantisce delle prestazioni ottimali della vostra batteria. Questa curva di carica automatica è adatta a tutti i tipi di batterie a Piombo (Liquido, AGM...) per garantire un livello di carica ottimale per la vostra batteria. Questa curva è perfettamente compatibile con la presenza di consumatori sulla batteria.

4 5 6 7Analisi Recupero Desolfatazione Carica AssorbimentoMantenimento della caricaTrazionese l'opzione è attivataMax 12h<1s Max 8h Max 20hMax 8h 1h - 4h No limitTappa : AnalisiAnalisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…)Tappa : Assorbimento (14.6 V)Carica a tensione costante (liquido : 14.4 V, AGM : 14.8 V) per portare il livello di carica al 100%.Tappa : Recupero (6 A)Algoritmo di ricupero degli elementi danneggiati in seguito ad una scarica profonda.Tappa : Trazione (31 V)Se l’opzione trazione è stata selezionata, il caricabatteria fornirà una corrente supplementare per creare del gas che permetterà di mes-colare l’elettrolito e ricondizionare le cellule della batteria. Durante questa fase, la batteria può perdere un po’ d’acqua.Tappa : Desolfatazione (15.8 V)Algoritmo di desolfatazione della batteria.Tappa : Mantenimento della carica (13.6 V) Mantenimento del livello di carica della batteria al suo massimo (liquido : 13.5 V, AGM : 13.5 V).Tappa : Carica (18 A) Carica rapida a corrente massima che permette di raggiun-gere l’80% del livello di carica (liquido : 14.4 V, AGM : 14.8 V).

• Curva di carica Litio : Il Gysash 15.24PL-E utilizza una curva di carica Litio evoluta in 6 tappe che garantisce delle prestazioni ottimali della vostra batteria. Questa curva di carica automatica è adatta a tutti i tipi di batterie a litio LiFePO4 (LFP) per garantire un livello di carica ottimale per la vostra batteria. Questa curva è perfettamente compatibile con la presenza di consumatori sulla batteria.

GYSFLASH 15.24 PL-E ITTraduzione delle istruzioni originali

Analisi Carica ComplementoEqualizzazione / bilanciamentoMantenimentodella caricaAssorbimentoMax 12h<1s Max 8h Max 20hMax 8h No limitTappa : AnalisiAnalisi dello stato della batteria (livello di carica, inversione di polarità, batteria sbagliata collegata…)Tappa 4: ComplementoAumento progressivo della tensione a corrente ridotta che per-mette di raggiungere il 100% U2 (14.4V) del livello di carica. Tappa : Carica (18 A)Carica rapida alla massima corrente no a raggiungere U1 (13.8 V)Tappa 5 : Pareggiamento / bilanciamento Bilanciamento delle cellule della batteria.Tappa 3: AssorbimentoCarica a tensione costante U1 (13.8 V) per portare il livello di carica al 98%. Tappa 6 : FloatingMantiene il livello di carica della batteria al suo livello massimo con carica di manutenzione ogni 2 mesi.

• Protezioni: Il GYSFLASH 15.24 PL-E possiede un insieme di dispositivi che lo proteggono dai corto-circuiti e dalle inversioni di polarità. Dispone di un sistema che evita ogni scintilla durante il collegamento del caricabatterie alla batteria. Il cari- cabatterie è a doppio isolamento ed è compatibile con l’elettronica dei veicoli. Lo GYSFLASH 15.24 PL-E è provvisto di un sensore di temperatura integrato che permette di adattare la sua corrente di carica in funzione della temperatura dell’ambiente per evitare surriscaldamento dell’elettronica interna.

ANOMALIE, CAUSE, RIMEDI

Anomalie Cause Rimedi La spia lampeggia.• Inversione di polarità• Tensione batteria troppo elevata• Batteria in corto-circuito• Vericare che la connessione dei cavi di carica sia ben fatta• Vericare che si tratti di una batteria 24V. La spia è accesa.• Fallimento durante la carica, batteria non recuperabile.• Cambiare la batteria e premere il pulsante mode per rilanciare una carica La spia resta accesa anche dopo aver premuto il pulsnate mode Difetto termicoTemperatura circostante troppo elevata (>50°C), aerare il locale e lasciare che il caricabatterie si rareddi. GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).La garanzia non copre:• Danni dovuti al trasporto.• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).• I guasti legati all’ambiente (inquinamento, ruggine, polvere).In caso di guasto, rinviare il dispositivo al distributore, allegando:- la prova d’acquisto con data (scontrino, fattura...)- una nota esplicativa del guasto.

Consultare e realizzare la parte sulla connettività e cablaggio prima di passare alla tappa 6. vis non fournies / screws not suppliedvis non fournies / screws not suppliedM5 x TORX 25

Lampje Spia carica in corso
