MASTER 250 / 350 / 450 NLTraduzione delle istruzioni originali

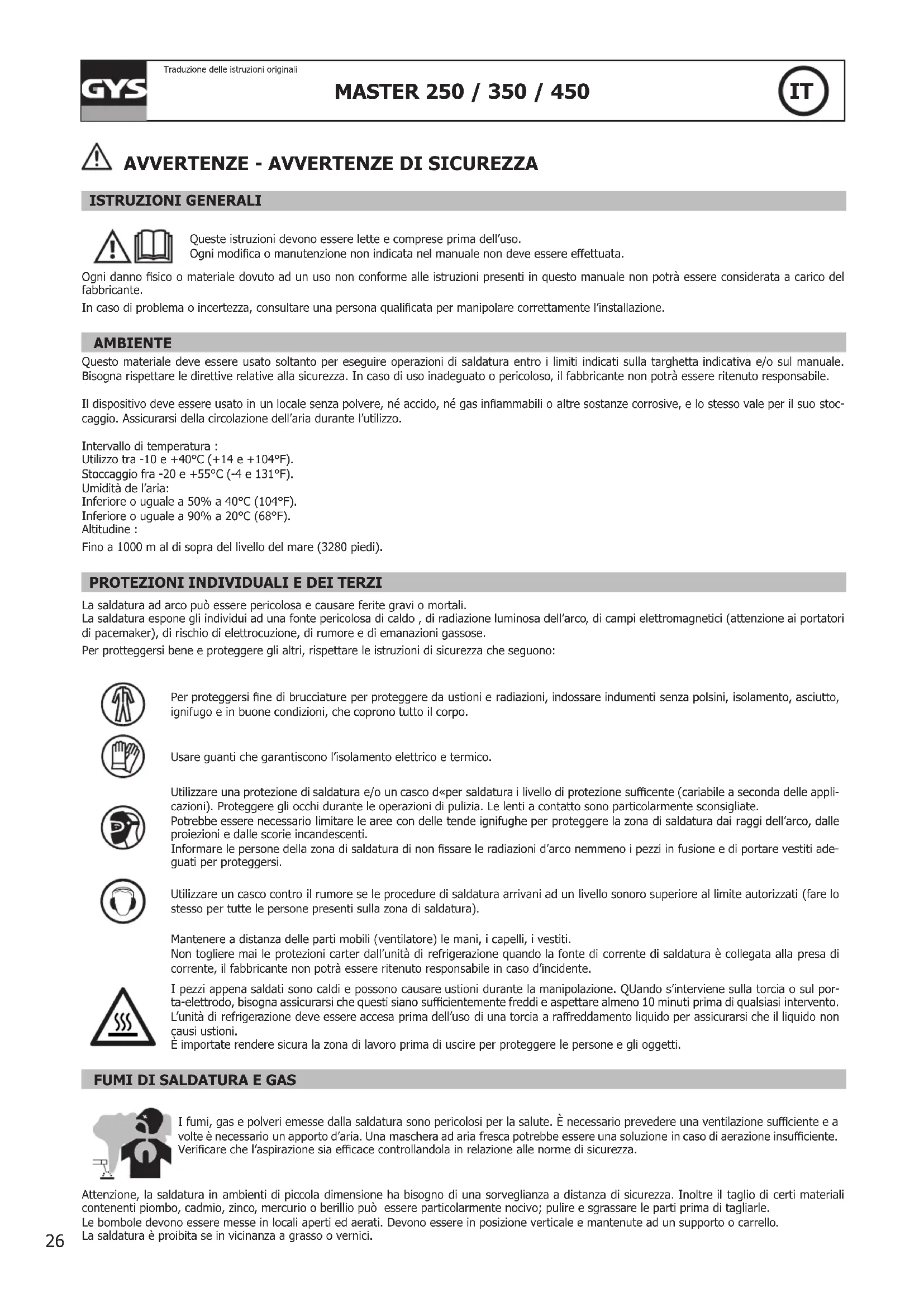

AVVERTENZE - AVVERTENZE DI SICUREZZA

ISTRUZIONI GENERALI Queste istruzioni devono essere lette e comprese prima dell’uso.Ogni modica o manutenzione non indicata nel manuale non deve essere eettuata. Ogni danno sico o materiale dovuto ad un uso non conforme alle istruzioni presenti in questo manuale non potrà essere considerata a carico del fabbricante.In caso di problema o incertezza, consultare una persona qualicata per manipolare correttamente l’installazione. AMBIENTE Questo materiale deve essere usato soltanto per eseguire operazioni di saldatura entro i limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile. Il dispositivo deve essere usato in un locale senza polvere, né accido, né gas inammabili o altre sostanze corrosive, e lo stesso vale per il suo stoc- caggio. Assicurarsi della circolazione dell’aria durante l’utilizzo.Intervallo di temperatura :Utilizzo tra -10 e +40°C (+14 e +104°F).Stoccaggio fra -20 e +55°C (-4 e 131°F).Umidità de l’aria:Inferiore o uguale a 50% a 40°C (104°F).Inferiore o uguale a 90% a 20°C (68°F).Altitudine :Fino a 1000 m al di sopra del livello del mare (3280 piedi).

PROTEZIONI INDIVIDUALI E DEI TERZI

La saldatura ad arco può essere pericolosa e causare ferite gravi o mortali. La saldatura espone gli individui ad una fonte pericolosa di caldo , di radiazione luminosa dell’arco, di campi elettromagnetici (attenzione ai portatori di pacemaker), di rischio di elettrocuzione, di rumore e di emanazioni gassose.Per protteggersi bene e proteggere gli altri, rispettare le istruzioni di sicurezza che seguono: Per proteggersi ne di brucciature per proteggere da ustioni e radiazioni, indossare indumenti senza polsini, isolamento, asciutto, ignifugo e in buone condizioni, che coprono tutto il corpo.Usare guanti che garantiscono l’isolamento elettrico e termico. Utilizzare una protezione di saldatura e/o un casco d«per saldatura i livello di protezione sucente (cariabile a seconda delle appli- cazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a contatto sono particolarmente sconsigliate. Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell’arco, dalle proiezioni e dalle scorie incandescenti. Informare le persone della zona di saldatura di non ssare le radiazioni d’arco nemmeno i pezzi in fusione e di portare vestiti ade- guati per proteggersi. Utilizzare un casco contro il rumore se le procedure di saldatura arrivani ad un livello sonoro superiore al limite autorizzati (fare lo stesso per tutte le persone presenti sulla zona di saldatura).Mantenere a distanza delle parti mobili (ventilatore) le mani, i capelli, i vestiti. Non togliere mai le protezioni carter dall’unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potrà essere ritenuto responsabile in caso d’incidente. I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. QUando s’interviene sulla torcia o sul por- ta-elettrodo, bisogna assicurarsi che questi siano sucientemente freddi e aspettare almeno 10 minuti prima di qualsiasi intervento. L’unità di refrigerazione deve essere accesa prima dell’uso di una torcia a rareddamento liquido per assicurarsi che il liquido non causi ustioni.È importate rendere sicura la zona di lavoro prima di uscire per proteggere le persone e gli oggetti.

FUMI DI SALDATURA E GAS

I fumi, gas e polveri emesse dalla saldatura sono pericolosi per la salute. È necessario prevedere una ventilazione suciente e a volte è necessario un apporto d’aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insuciente. Vericare che l’aspirazione sia ecace controllandola in relazione alle norme di sicurezza. Attenzione, la saldatura in ambienti di piccola dimensione ha bisogno di una sorveglianza a distanza di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio può essere particolarmente nocivo; pulire e sgrassare le parti prima di tagliarle. Le bombole devono essere messe in locali aperti ed aerati. Devono essere in posizione verticale e mantenute ad un supporto o carrello. La saldatura è proibita se in vicinanza a grasso o vernici.

MASTER 250 / 350 / 450 ITTraduzione delle istruzioni originali

PERICOLI DI INCENDIO ED ESPLOSIONI

Proteggere completamente la zona di saldatura, i materiali inammabili devono essere allontanati di almeno 11 metri. Un’attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura. Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, quee possono essere causa di incendio o di esplosione. Allontanare le persone, gli oggetti inammabili e i container sotto pressione ad una dianza di sicurezza suciente. La saldatura nei container o tubature chiuse è proibita e se essi non aperti devono prima essere svuotati di ogni materiale inammabile o esplosivo (olio, carburante, residui di gas...). Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali inammabili. SICUREZZA ELETTRICA La rete elettrica usata deve imperativamente avere una messa a terra. Usare la taglia del fusibile consigliato sulla tabella segnaletica. Una scarica elettrica potrebbe essere fonte di un incidente grave diretto, indiretto, o anche mortale. Mai toccare le parti sotto tensione all’interno e all’eerno del dispositivo quando que’ultimo *e collegato alla presa di corrente (torce, morsetti, cavi, elettrodi), poiché esse sono collegate al circuito di saldatura. Prima di aprire la fonte di corrente di saldatura, bisogna disconneterla dalla rete e attendere 2 minuti anché l’insieme dei condensatori sia scaricato. Non toccare allo esso momento la torcia e il morsetto di massa. Cambiare i cavi e le torce se quei ultimi sono dannegiati. Chiedere ausilio a persone abilitate e qualicate. Dimensionare la sezione dei cavi a seconda dell’applicazione. Sempre usare veiti secchi e in buono ato per isolarsi dal circuito di saldatura. Portare scape isolanti, indierentemente dell’ambiente di lavoro.

CLASSIFICAZIONE CEM DEL MATERIALE

Queo materiale di Classe A non è fatto per essere usato in una zona residenziale dove la corrente elettrica è fornita dal siema pubblico di alimentazione di basa tensione. Potrebbero esserci dicoltà potenziali per assicurare la compatibilità elettromagnetica in quei siti, a causa delle perturbazioni condotte o irradiate. EMISSIONI ELETTROMAGNETICHE La corrente elettrica passando attraverso a qualunque conduttore prodotto dai campi elettrici e magnetici (EMF) localizzati. La corrente di saldatura produce un campo elettromagnetico attorno al circuito di saldatura e al dispositivo di saldatura. I campi elettromagnetici EMF possono diurbare alcuni impianti medici, per esempio i pacemaker. Devono essere attuate delle misure di protezione per le persone che portano impianti medici. Ad esempio, rerizioni d’accesso per i passanti oppure una valutazione di rischio individuale per i saldatori. Tutti i saldaturi dovrebbero utilizzare le procedure di accesso che seguono per minimizzare l’esposizione ai campi elettromagnetici provenienti dai circuiti di saldatura:

• posizionare i cavi di saldatura insieme – ssarli con una fascetta, se possibile;

• posizionarsi (buo e tea) il più lontano possibile dal circuito di saldatura;

• non avvolgere mai i cavi di saldatura attorno al voro corpo;

• non posizionare il voro corpo tra i cavi si saldatura Mantenere entrambi i cavi di saldatura sullo esso lato del corpo;

• collegare il cavo di ritorno al pezzo da lavorare il più vicino possibile alla zona da saldare;

• non lavorare a anco, né sedersi sopra, o addossarsi alla fonte di corrente di saldatura;

• non saldare durante il trasporto della fonte di corrente di saldatura o trainalo. I portatori di pacemaker devono consultare un medico prima di usare questo materiale. L’esposizione ai campi elettromagnetici durante la saldatura potrebbe avere altri eetti sulla salute che non sono ancora conos- ciuti. CONSIGLI PER VALUTARE LA ZONA E L’INSTALLAZIONE DI SALDATURA Generalità L’utente è responsabile dell’inallazione e dell’uso del materiale di saldatura all’arco secondo le iruzioni del fabbricante. Se delle perturbazioni elettromagnetiche sono rivelate, è responsabilità dell’utente del dispositivo di saldatura all’arco di risolvere la situazione con l’assienza tecnica del fabbricante. In certi casi, quea azione correttiva potrebbe essere molto semplice come ad esempio la messa a terra di un circuito di saldatura. In altri casi, potrebbe essere necessario coruire uno schermo elettromagnetico intorno alla fonte di corrente di saldatura e del pezzo completo con montaggio di ltri d’entrata. In ogni caso, le perturbazioni elettromagnetiche devono essere ridotte no a che esse non siano più faidiose. Valutazione della zona di saldatura Prima di inallare un dispositivo di saldatura all’arco, l’utente deve valutare i potenziali problemi elettromagnetici nella zona circoante. Bisogna tenere conto di ciò che segue: a) la presenza sopra, sotto e accanto al dispositivo di saldatura all’arco di altri cavi di alimentazione, di comando, di segnalazione e telefonici; b) di ricettori e trasmettitori radio e televisione; c) di computer e altri dispositivi di comando; d) di dispositivi critici di sicurezza, per esempio, protezione di dispositivi induriali;

MASTER 250 / 350 / 450 ITTraduzione delle istruzioni originali e) la salute delle persone vicine, per esempio, l’azione di pacemaker o di apparecchi uditivi; f) di dispositivi utilizzati per la calibratura o la misurazione; g) l’immunità degli altri dispositivi presenti nell’ambiente. L’utente deve assicurarsi che gli altri dispositivi usati nell’ambiente siano compatibili. Queo potrebbe richiedere delle misure di protezione supplementari; h) l’orario della giornata in cui la saldatura o delle altre attività devono essere eseguite. La dimensione della zona circoante da prendere in considerazione dipende dalla ruttura degli edici e dalle altre attività svolte sul poo. La zona circoante può endersi oltre i limiti delle inallazioni. Valutazione della zona di saldatura Oltre alla valutazione della zona, la valutazione delle inallazioni di saldatura all’arco possono servire a determinare e risolvere i casi di interferenze. Conviene che la valutazione delle emissioni comprenda misure in situ come specicato all’articolo 10 della CISPR 11. Le misure in situ possono anche permettere di confermare l’ecacia delle misure di attenuazione. CONSIGLI SUI METODI DI RIDUZIONE DELLE EMISSIONI ELETTROMAGNETICHE a. Rete pubblica di alimentazione: conviene collegare il materiale di saldatura all’arco a una rete pubblica di alimentazione secondo le racco- mandazioni del fabbricante. Se ci sono interferenze, potrebbe essere necessario prendere misure di prevenzione supplementari, come il ltraggio della rete pubblica di rifornimento [elettrico]. Converrebbe prendere in considerazione il rinforzo del cavo della presa elettrica passandolo in un condotto metallico o equivalente di un materiale di saldatura all’arco ssati stabilmente. Converrebbe anche assicurarsi della continuità elettrica del blindaggio su tutta la lunghezza. Conviene collegare il blindaggio alla fonte di corrente di saldatura per assicurare il buon contatto elettrico fra il condotto e l’in- volucro della fonte di corrente di saldatura. b. Manutenzione del materiale di saldatura all’arco: è opportuno che il materiale di saldatura all’arco sia sommesso alla manutenzione seguen- do le raccomandazioni del fabbricante. È opportuno che ogni accesso, porte di servizio e coperchi siano chiusi e correttamente bloccati quando il materiale di saldatura all’arco è in funzione. È opportuno che il materiale di saldatura all’arco non sia modicato in alcun modo, tranne le modiche e regolazioni menzionati sulle istruzioni del fabbricante. È opportuno, in particolar modo, che lo spinterometro dell’arco dei dispositivi di avviamento e di stabilizzazione siano regolati e mantenuti secondo le raccomandazioni del fabbricante. c. Cavi di saldatura: è opportuno che i cavi siano i più corti possibili, piazzati l’uno dopo l’altro in prossimità del suolo o sul suolo. d. Collegamento equipotenziale: converrebbe considerare il collegamento di tutti gli oggetti metallici della zona circostante. Tuttavia, oggetti metallici collegati al pezzo da saldare potrebbero accrescere il rischio per l’operatore di scosse elettriche se costui tocca contemporaneamente questi oggetti metallici e l’elettrodo. È opportuno isolare l’operatore di tali oggetti metallici. e. Messa a terra del pezzo da saldare: quando il pezzo da saldare non è collegato a terra per sicurezza elettrica o a causa delle dimensioni e del posto dove si trova, come, ad esempio, gli sca delle navi o le strutture metalliche di edici, una connessione collegando il pezzo alla terra può, in certi casi e non sistematicamente, ridurre le emissioni. È opportuno vegliare alla messa a terra dei pezzi che potrebbero accrescere i rischi di ferire gli utenti o danneggiare altri materiali elettrici. Se necessario, è opportuno che collegamento fra il pezzo da saldare la terra sia fatto direttamente, ma in certi paesi che non autorizzano questo collegamento diretto, si consiglia che la connessione sia fatta con un condensatore appropriato scelto in funzione delle regole nazionali f. Protezione e blindaggio: La protezione e il blindaggio selettivi di altri cavi e materiali nella zona circostante possono limitare i problemi di per- turbazioni. La protezione di tutta la zona di saldatura può essere considerata per delle applicazioni speciali. TRASPORTO E TRANSITO DELLA FONTE DI CORRENTE DI SALDATURA Non usare i cavi o la torcia per spostare la fonte di corrente di saldatura. Deve essere messa in posizione verticale. Non far passare la fonte di corrente di saldatura sopra a persone o oggetti.

INSTALLAZIONE DEL MATERIALE

• Mettere la fonte di corrente di saldatura su un suolo inclinato al massimo di 10°.

• Prevedere una zona suciente per aerare il dispositivo di corrente di saldatura e accedere ai comandi.

• Non usare in un ambiente con polveri metalliche conduttrici.

• La fonte di corrente di saldatura deve essere al riparo della pioggia e non deve essere espoo ai raggi del sole.

• Il materiale è di grado di protezione IP21S, che signica: - aree pericolose protette per impedire l’accesso di materiale solido di diam >12.5 mm e, - Una protezione contro le cadute verticali di gocce d’acqua quando le sue parti mobili (ventilatore) sono ferme Il fabbricante non assume nessuna responsabilità circa i danni provocati a persone e oggetti dovuti ad un uso incorretto e peri- coloso di questo dispositivo.. MANUTENZIONE / CONSIGLI

• La manutenzione deve essere eettuata da una persona qualicata. È consigliata una manutenzione annuale.

• Interrompere l’alimentazione staccando la presa, e attendere due minuti prima di lavorare sul dispositivo. All’interno, le tensioni e inten- sità sono elevate e pericolose.

• Regolarmente, togliere il coperchio e spolverare all’aiuto del soatore. Cogliere l’occasione per far vericare le connessioni elettriche con un utensile isolato da persone qualicate.

• Controllare periodicamente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da persone di qualiche simili per evitare pericoli.

• Lasciare le uscite d’aria della fonte di corrente del dispositivo libere per l’entrata e l’uscita d’aria.

• Non usare questa fonte di corrente di saldatura per scongelare tubature, ricaricare batterie/accumulatori né per avviare motori.

MASTER 250 / 350 / 450 ITTraduzione delle istruzioni originali

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

DESCRIZIONE I dispositivi di saldatura MASTER sono progettati per la saldatura ad elettrodo rivestito (MMA) in corrente continua (DC). Saldano gli elettrodi di tipo rutile, inox, ghisa e basico. Funzionano con un’alimentazione trifase da 380 V.Si raccomanda di utilizzare i cavi di saldatura forniti con l’unità per ottenere le impostazioni ottimali del prodotto.

ALIMENTAZIONE - ACCENSIONE

• Questo materiale è consegnato deve essere collegata ad una installazione elettrica trifase 400V (50-60 Hz) a quattro li con neutro collegato a terra.
• La corrente eettiva assorbita (I1e) è indicata sul materiale, per delle condizioni d’uso ottimali. Vericare che l’alimentazione e le protezioni (fusibili e/o disgiuntore) siano compattibili con la corrente necessaria per l’uso. In certi paesi, potrebbe essere necessario cambiare presa per permettere l’uso in condizioni ottimali.• La fonte di corrente descrive una caratteristica di uscita di tipo cadente.• Guida alla scelta del cavo di alimentazione :Sezione cavo di alimentazione H07 RNF de 2 à 10m au-delà de 10mMASTER 250 4 X 4 mm² 4 X 6 mm²MASTER 350 4 X 4 mm² 4 X 6 mm²MASTER 450 4 X 6 mm² 4 X 10 mm² UTILIZZO 1. Assicurare un buon contatto tra il morsetto di terra e il pezzo da saldare (collegare il cavo di terra il più vicino possibile alla zona da saldare). 2. A seconda del diametro dell’elettrodo da saldare, regolare l’intensità di saldatura tramite l’amperometro sul pannello frontale.
• Variare la potenza impostando l’interruttore nelle diverse posizioni da 1 a 7. 3. Protezione termica: Dopo un lungo tempo di saldatura o un utilizzo ad alta potenza, è necessario lasciare rareddare il prodotto. Queste sottostazioni sono protette da un interruttore termico che interrompe l’alimentazione in caso di surriscaldamento. 4. Dopo aver utilizzato la sottostazione, spegnere l’alimentazione tramite l’interruttore (posizione OFF) e scollegare l’unità.

Non azionare mai il pulsante durante la saldatura! CONSIGLI

• Rispettare le polarità (+/-) e intensità di saldatura indicate sulle scatole degli elettrodi• Sollevare l’elettrodo dal portaelettrodo quando il dispositivo non è in uso.
• Lasciare le aperture d’aria del dispositivo libere per l’entrata e l’uscita d’aria. Questi dispositivi sono dotati di un ventilatore che funziona dalla messa sotto tensione e assicura una ventilazione permanente e un rareddamento più ecacie delle bobine. Dopo il vostro lavoro, attendere circa 5 minuti prima di arrestare il commutatore al ne di continuare la ventilazione.

ANOMALIE, CAUSE, RIMEDI

Anomalie Cause RimediSoltanto la spia di funzionamento è accesa, ma il dispositivo non salda.Difetto di collegamento del morsetto di terra o del portaelettrodo.Vericare i collegamenti.Il dispositivo è alimentato, e si possono sentire formicolii sulla mano quando essa è in contatto con la carrozzeria.la messa à terra è difettosa.Controllare la presa e la messa a terra dell’installazione.Il dispositivo salda male Errore di polarità (+/-)Vericare la polarità (+/-) consigliata sulla scatola dell’elettrodo GARANZIA La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera).La garanzia non copre:• Danni dovuti al trasporto.• La normale usura dei pezzi (Es. : cavi, morsetti, ecc.).• Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).• I guasti legati all’ambiente (inquinamento, ruggine, polvere).In caso di guasto, rinviare il dispositivo al distributore, allegando:- la prova d’acquisto con data (scontrino, fattura...)- una nota esplicativa del guasto.

• Durante l’uso intensivo (> al ciclo di lavoro) la protezione termica può attivarsi, in questo caso, l’arco si spegne e la spia si illumina. ICÔNES / SYMBOLS / ZEICHENERKLÄRUNG / SÍMBOLOS / СИМВОЛЫ / PICTOGRAMMEN / ICONA
