BEDIENUNGSANLEITUNG Master 450 GYS

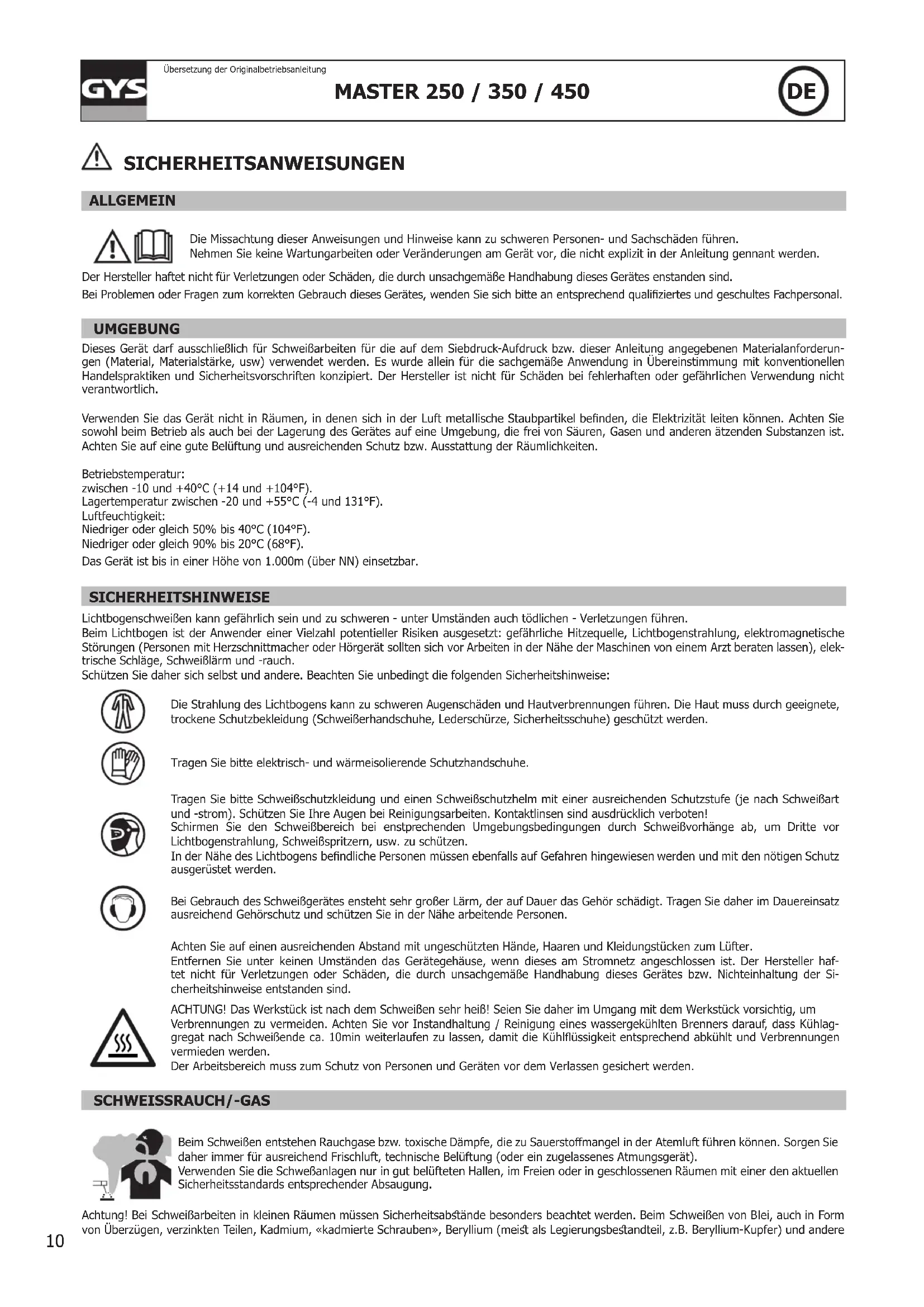

Translation of the original instructionsSICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, die nicht explizit in der Anleitung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. UMGEBUNG Dieses Gerät darf ausschließlich für Schweißarbeiten für die auf dem Siebdruck-Aufdruck bzw. dieser Anleitung angegebenen Materialanforderun- gen (Material, Materialstärke, usw) verwendet werden. Es wurde allein für die sachgemäße Anwendung in Übereinstimmung mit konventionellen Handelspraktiken und Sicherheitsvorschriften konzipiert. Der Hersteller ist nicht für Schäden bei fehlerhaften oder gefährlichen Verwendung nicht verantwortlich. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft metallische Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Säuren, Gasen und anderen ätzenden Substanzen ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten.Betriebstemperatur:zwischen -10 und +40°C (+14 und +104°F).Lagertemperatur zwischen -20 und +55°C (-4 und 131°F).Luftfeuchtigkeit:Niedriger oder gleich 50% bis 40°C (104°F).Niedriger oder gleich 90% bis 20°C (68°F).Das Gerät ist bis in einer Höhe von 1.000m (über NN) einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Lichtbogen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährliche Hitzequelle, Lichtbogenstrahlung, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elek- trische Schläge, Schweißlärm und -rauch.Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete, trockene Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden.Tragen Sie bitte elektrisch- und wärmeisolierende Schutzhandschuhe. Tragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei enstprechenden Umgebungsbedingungen durch Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzern, usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutz ausgerüstet werden. Bei Gebrauch des Schweißgerätes ensteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz und schützen Sie in der Nähe arbeitende Personen.Achten Sie auf einen ausreichenden Abstand mit ungeschützten Hände, Haaren und Kleidungstücken zum Lüfter. Entfernen Sie unter keinen Umständen das Gerätegehäuse, wenn dieses am Stromnetz angeschlossen ist. Der Hersteller haf- tet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Si- cherheitshinweise entstanden sind.ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Achten Sie vor Instandhaltung / Reinigung eines wassergekühlten Brenners darauf, dass Kühlag- gregat nach Schweißende ca. 10min weiterlaufen zu lassen, damit die Kühlüssigkeit entsprechend abkühlt und Verbrennungen vermieden werden.Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe, die zu Sauerstomangel in der Atemluft führen können. Sorgen Sie daher immer für ausreichend Frischluft, technische Belüftung (oder ein zugelassenes Atmungsgerät). Verwenden Sie die Schweßanlagen nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit einer den aktuellen Sicherheitsstandards entsprechender Absaugung. Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabände besonders beachtet werden. Beim Schweißen von Blei, auch in Form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (mei als Legierungsbeandteil, z.B. Beryllium-Kupfer) und andere

Übersetzung der OriginalbetriebsanleitungMetalle entehen giftige Dämpfe. Erhöhte Vorsicht gilt beim Schweißen von Behältern. Entleeren und reinigen Sie diese zuvor. Um die Bildung von Giftgasen zu vermeiden bzw. zu verhindern, muss der Schweißbereich des Werkückes von Lösungs- und Entfettungsmitteln gereinigt werden. Die zum Schweißen benötigten Gasaschen müssen in gut belüfteter, gesicherter Umgebung aufbewahrt werden. Lagern Sie sie ausschließlich in vertikaler Position und sichern Sie sie z.B. mithilfe eines entsprechenden Gasaschenfahrwagens gegen Umkippen. Informationen zum richtigen Umgang mit Gasaschen erhalten Sie von Ihrem Gaselieferanten. Schweißarbeiten in unmittelbarer Nähe von Fett und Farben sind grundsätzlich verboten!

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss am Schweißbplatz vorhanden sein. Beachten Sie die beim Schweißen entehende heiße Schlacke, Spritzer und Funken. Sie sind eine potentielle Entehungsquelle für Feuer oder Explosionen. Behalten Sie einen Sicherheitsaband zu Personen, entammbaren Gegenänden und Druckbehältern. Schweißen Sie keine Behälter, die brennbare Materialien enthalten (auch keine Ree davon) -> Gefahr entammbarer Gase). Bei geöneten Behältern müssen vorhandene Ree entammbarer oder explosiver Stoe entfernt werden. Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzer Richtung zu diesem Gerät und entammbaren Materialen. ELEKTRISCHE SICHERHEIT Das Schweißgerät darf ausschließlich an einer geerdeten Netzversorgung betrieben werden. Verwenden Sie nur die empfohlenen Sicherungen. Das Berühren romführender Teile kann tödliche elektrische Schläge, schwere Verbrennungen bis zum Tod verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geönete Gehäuse, wenn das Gerät im Betrieb i. Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät önen, damit sich die Spannung der Kondensatoren entladen kann. Berühren Sie niemals gleichzeitig Brenner und Masseklemme! Der Auausch von beschädigten Kabeln oder Brennern darf nur von qualiziertem und geschultem Fachpersonal vorgenommen werden. Tragen Sie beim Schweißen immer trockene, unbeschädigte Kleidung. Tragen Sie unabhängig von den Umgebungsbedingungen immer isolierendes Schuhwerk.

CEM-KLASSE DES GERÄTES

ACHTUNG! Dieses Gerät wird als Klasse A Gerät eingestuft. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Energieversorgung über das öentliche Niederspannungsnetz geregelt wird. In diesem Umfeld ist es auf Grund von Hochfrequenz-Störungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Der durch Leiter ießende elektrische Strom erzeugt lokale elektrische und magnetische Felder (EMF). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen. Durch den Betrieb dieses Gerätes können elektromedizinische, informationechnische und andere Geräte in ihrer Funktionsweise beeinträchtigt werden. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Zum Beispiel Zugangseinschränkungen für Passanten oder individuelle Risikobewertung für Schweißer. Alle Schweißer sollten gemäß dem folgenden Verfahren die Exposition zu elektromagnetischen Feldern aus Lichtbogenschweißgeräten minimieren :

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fe;

• Achten Sie darauf, dass ihren Oberkörper und Kopf sich so weit wie möglich von der Schweißarbeit entfernt benden;

• Achten Sie darauf, dass sich die Kabel, der Brenner oder die Masseklemme nicht um Ihren Körper wickeln;

• Stehen Sie niemals zwischen Masse- und Brennerkabel. Die Kabel sollten ets auf einer Seite liegen;

• Verbinden Sie die Massezange mit dem Werkück möglich nahe der Schweißzone;

• Arbeiten Sie nicht unmittelbar neben der Schweißromquelle;

• Während des Transportes der Stromquelle oder des Drahtvorschubkoer nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Durch den Betrieb dieses Gerätes können elektromedizinische, informationstechnische und andere Geräte in Ihrer Funk- tionsweise beeinträchtigt werden. HINWEIS ZUR PRÜFUNG DES SCHWEISSPLATZES UND DER SCHWEISSANLAGE Allgemein Der Anwender i für den korrekten Gebrauch des Schweißgerätes und des Zubehörs gemäß der Herellerangaben verantwortlich. Die Beseitigung bzw. Minimierung auftretender elektromagnetischer Störungen liegt in der Verantwortung des Anwenders, ggf. mit Hilfe des Herellers. Die korrekte Erdung des Schweißplatzes inklusive aller Geräte hilft in vielen Fällen. In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißroms erforderlich sein. Eine Reduzierung der elektromagntische Störungen auf ein niedriges Niveau i auf jeden Fall erforderlich.

Übersetzung der OriginalbetriebsanleitungPrüfung des Schweißplatzes Das Umfeld sollte vor der Einrichtung der Lichtbogenschweißeinrichtung auf potenzielle elektromagnetische Probleme geprüfen werden. Zur Bewer- tung potentieller elektromagnetischer Probleme in der Umgebung muss folgendes berücksichtigt werden: a) Netz-, Steuer-, Signal-, und Telekommunikationsleitungen; b) Radio- und Fernsehgeräte; c) Computer und andere Steuereinrichtungen; d) Sicherheitseinrichtungen, zum Beispiel, Industriematerialschutz; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss prüfen, ob andere Werkstoe in der Umgebung benutzt werden können. Weitere Schutzmaßnahmen können dadurch erforderlich sein; h) die Tageszeit, zu der die Schweißarbeiten ausgeführt werden müssen. Die Größe der zu beachtenden Umgebung ist von der Struktur des Gebäudes und der anderen dort stattndenden Aktivitäten abhängig. Die Umge- bung kann sich auch außerhalb der Grenzen der Schweißanlagen erstrecken. Prüfung des Schweißgerätes Neben der Überprüfung des Schweißplatzes kann eine Überprüfung des Schweißgerätes weitere Probleme lösen. Die Prüfung sollte gemäß Art. 10 der IEC/CISPR 11 durchgeführt werden. In-situ Messungen können auch die Wirksamkeit der Minderungsmaßnahmen beätigen. HINWEIS ÜBER DIE METHODEN ZUR REDUZIERUNG ELEKTROMAGNETISCHER FELDE a. Öentliche Stromversorgung: Es wird empfohlen das Lichtbogenschweißgerät gemäß der Hinweise des Herellers an die öentliche Versorgung anzuschließen. Falls Interferenzen auftreten, können weitere Maßnahmen erforderlich sein (z.B. Netzlter). Eine Abschirmung der Versorgungskabel durch ein Metallrohr kann erforderlich sein. Kabeltrommeln sollten volländig abgerollt werden. Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung können erforderlich sein. b. Wartung des Gerätes und des Zubehörs: Es wird empfohlen das Lichtbogenschweißgerät gemäß der Hinweise des Herellers an die öentliche Versorgung anzuschließen. Alle Zugänge, Betriebüren und Deckel müssen geschlossen und korrekt verriegelt sein, wenn das Gerät in Betrieb i. Das Schweißgerät und das Zubehör sollten in keiner Weise geändert werden mit Ausnahme der in den Anweisungen des Geräteherellers erwähnten Änderungen und Einellungen. Für die Einellung und Wartung der Lichtbogenzünd- und abilisierungseinrichtungen müssen die Anweisungen des Geräteherellers besonders zu beachten. c. Schweißkabel: Schweißkabel sollten so kurz wie möglich und eng zusammen am Boden verlaufen. d. Potenzialausgleich: Alle metallischen Teile des Schweißplatzes sollten des Schweißplatzes sollten in den Potentialausgleich einbezogen werden. Es beeht trotzdem die Gefahr eines elektrischen Schlages, wenn Elektrode und Metallteile gleichzeitig berührt werden. Der Anwender muss sich von metallischen Beückungen isolieren. e. Erdung des Werkücks: Die Erdung des Werkücks kann in beimmte Fällen die Störung reduzieren. Die Erdung von Werkücken, die Verletzungsrisiken für Anwender oder Beschädigung anderer elektrischen Materialen erhöhen können, sollte vermieden werden. Die Erdung kann direkt oder über einen Kondensator erfolgen. Der Kondensator muss gemäß der nationalen Normen gewählt werden. f. Schutz und Trennung: Eine Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung kann die Störungen reduzieren. Die Abschirmung der ganen Schweißzone kann für Spezialanwendungen in Betracht gezogen werden.

TRANSPORT UND TRANSIT DER SCHWEISSSTROMQUELLE

Ziehen Sie niemals an Brenner oder Kabeln, um das Gerät zu bewegen. Das Gerät darf ausschließlich in vertikaler Position transportiert werden. Das Gerät darf nicht über Personen oder Objekte hinweg gehoben werden. AUFSTELLUNG

• Stellen Sie das Gerät ausschließlich auf feen und sicheren Untergrund, mit einem Neigungswinkel nicht größer als 10°.

• Achten Sie auf eine gute Belüftung und ausreichend Schutz bzw. Ausattung der Räumlichkeiten. Der Netzecker muss zu jeder Zeit frei zugänglich sein.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.

• Schützen Sie das Gerät vor Regen und direkter Sonneneinrahlung.

• • Das Gerät i IP21 S konform, d. h: - das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroße Fremdkörpern mit einem Durchmesser >12,5 mm, - Geschützt gegen senkrecht fallendes Tropfwasser bei Stilland der beweglichen Teile (z.B. Ventilator). Der Hersteller GYS haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung/Überprü- fung ist empfohlen.

• Ziehen Sie den Netzstecker, bevor Sie Arbeiten an dem Gerät vornehmen. Warten Sie bis der Lüfter nicht mehr läuft. Die Spannungen und Ströme in dem Gerät sind hoch und gefährlich.

• Nehmen Sie regelmäßig (mindenstens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie regelmäßig Prüfungen des GYS Gerätes auf seine elektrische Betriebssicherheit von qualiziertem Techniker durchführen.

• Prüfen Sie regelmäßig den Zustand der Netzzuleitung. Wenn diese beschädigt ist, muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

• Lüftungsschlitze nicht bedecken.

• Diese Stromquelle darf nicht zum Auftauen von gefrorenen Wasserleitungen, zur Batterieauadung und zum Starten von Motoren benutzt werden.

Übersetzung der OriginalbetriebsanleitungMONTAGE - PRODUKTANWENDUNG GERÄTEBESCHREIBUNG MASTER-Schweißstationen sind für das Gleichstromschweißen (DC) beschichteter Elektroden (MMA) ausgelegt. Sie schweißen Rutil, Edelstahl, Gusseisen und Basiselektroden. Sie arbeiten mit einem 380 V Drehstromnetz.Es wird empfohlen, die mit dem Gerät mitgelieferten Schweißkabel zu verwenden, um die optimalen Produkteinstellungen zu erhalten.

VERSORGUNG - EIN- UND AUSSCHALTEN

• Dieses Gerät muss an einer 400V (50 - 60 Hz) dreiphasigen, geerdeten Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betrieben werden.
• Der aufgenomme Strom (I1e) bei maximaler Leistung ist auf dem Gerät angegeben. Bitte prüfen Sie, ob die Stromversorgung und die Absicherung mit dem Strom, den Sie benötigen, übereinstimmen. In Ländern mit abweichender Netzversorgungswerten kann ein Tausch des Netzsteckers erforderlich sein, um die maximale Leistung abrufen zu können.• Die Stromquelle besitzt eine fallende Kennlinie.• Auswahlhilfe für Netzkabel :Netzkabelabschnitt H07 RNF von 2 bis 10 m über 10 mMASTER 250 4 X 4 mm² 4 X 6 mm²MASTER 350 4 X 4 mm² 4 X 6 mm²MASTER 450 4 X 6 mm² 4 X 10 mm² VERWENDUNG 1. Achten Sie auf einen guten Kontakt zwischen der Erdungsklemme und dem zu schweißenden Teil (verbinden Sie das Erdungska- bel so nah wie möglich an der zu schweißenden Stelle). 2. Je nach Durchmesser der zu schweißenden Elektrode die Schweißintensität über das Amperemeter auf der Frontplatte einstellen.

• Variieren Sie die Leistung, indem Sie den Schalter auf die verschiedenen Positionen von 1 bis 7 stellen. 3. Wärmeschutz: Nach einer langen Schweißzeit oder bei Einsatz mit hoher Leistung ist es notwendig, das Produkt abkühlen zu lassen. Diese Unterstationen sind durch einen thermischen Trennschalter geschützt, der bei Überhitzung die Stromversorgung unterbricht.

4. Schalten Sie nach der Benutzung der Umspannstation das Gerät über den Schalter (AUS-Stellung) aus und ziehen Sie den

Schalten Sie den Taster niemals während des Schweißens! RATSCHLAG

• Beachten Sie die auf den Elektrodenkästen angegebenen Polaritäten (+/-) und Schweißströme.
• Entfernen Sie die Elektrode aus dem Elektrodenhalter, wenn die Station nicht in Gebrauch ist.

• Diese Umspannwerke sind mit einem Ventilator ausgestattet, der beim Einschalten des Geräts läuft und für eine permanente Belüftung und eine ezientere Kühlung der Wicklungen sorgt. Warten Sie

FEHLER, URSACHEN, LÖSUNG

Fehler Ursachen LösungNur die Betriebsanzeige leuchtet, aber das Gerät schweißt nicht.Fehlerhafter Anschluss der Erdungsklemme oder des Elektrodenhalters.Überprüfen Sie die Anschlüsse.Die Station ist mit Strom versorgt, Sie fühlen ein Kribbeln, wenn Sie Ihre Hand auf die Karosserie legen.Die Erdung ist defekt.Überprüfen Sie den Stecker und die Masse Ihrer Anlage.Die Station schweißt schlecht. Polaritätsfehler (+/-)Überprüfen Sie die empfohlene Pola-rität (+/-) auf dem Elektrodenkasten. HERSTELLERGARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert.Ausschluss: Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervorgerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen. Das betreende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoranschlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückversand an den Fachhändler.

• Bei sehr intensivem Gebrauch (>Einschaltdauer) kann der Thermoschutz ausgelöst werden. In diesem Fall wird der Lichtbogen abgeschaltet und die entsprechende Warnung erscheint auf der Anzeige.
