BEDIENUNGSANLEITUNG LCD Expert 11 GYS

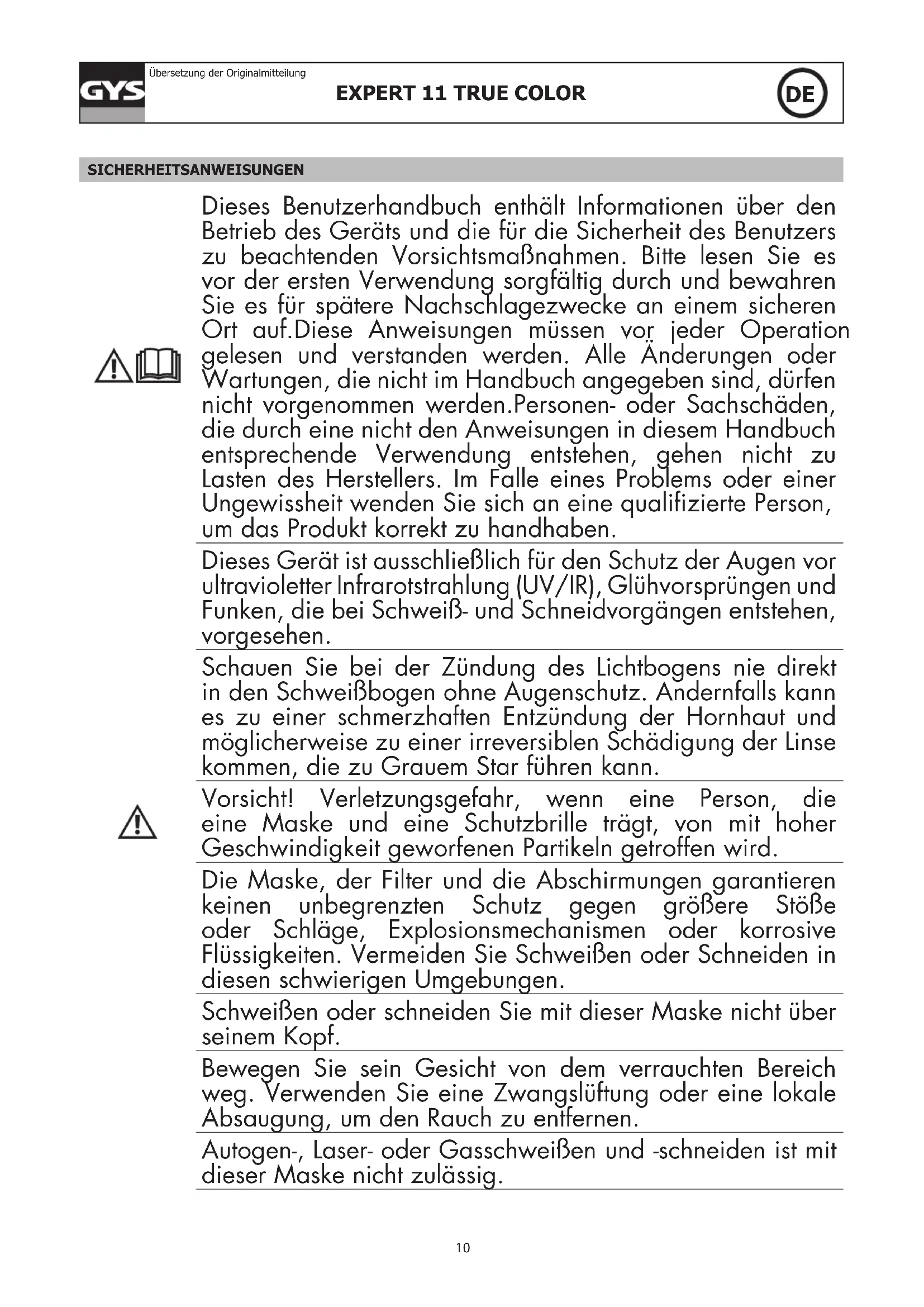

Übersetzung der Originalmitteilung SICHERHEITSANWEISUNGEN Dieses Benutzerhandbuch enthält Informationen über den Betrieb des Geräts und die für die Sicherheit des Benutzers zu beachtenden Vorsichtsmaßnahmen. Bitte lesen Sie es vor der ersten Verwendung sorgfältig durch und bewahren Sie es für spätere Nachschlagezwecke an einem sicheren Ort auf.Diese Anweisungen müssen vor jeder Operation gelesen und verstanden werden. Alle Änderungen oder Wartungen, die nicht im Handbuch angegeben sind, dürfen nicht vorgenommen werden.Personen- oder Sachschäden, die durch eine nicht den Anweisungen in diesem Handbuch entsprechende Verwendung entstehen, gehen nicht zu Lasten des Herstellers. Im Falle eines Problems oder einer Ungewissheit wenden Sie sich an eine qualizierte Person, um das Produkt korrekt zu handhaben. Dieses Gerät ist ausschließlich für den Schutz der Augen vor ultravioletter Infrarotstrahlung (UV/IR), Glühvorsprüngen und Funken, die bei Schweiß- und Schneidvorgängen entstehen, vorgesehen. Schauen Sie bei der Zündung des Lichtbogens nie direkt in den Schweißbogen ohne Augenschutz. Andernfalls kann es zu einer schmerzhaften Entzündung der Hornhaut und möglicherweise zu einer irreversiblen Schädigung der Linse kommen, die zu Grauem Star führen kann. Vorsicht! Verletzungsgefahr, wenn eine Person, die eine Maske und eine Schutzbrille trägt, von mit hoher Geschwindigkeit geworfenen Partikeln getroffen wird. Die Maske, der Filter und die Abschirmungen garantieren keinen unbegrenzten Schutz gegen größere Stöße oder Schläge, Explosionsmechanismen oder korrosive Flüssigkeiten. Vermeiden Sie Schweißen oder Schneiden in diesen schwierigen Umgebungen. Schweißen oder schneiden Sie mit dieser Maske nicht über seinem Kopf. Bewegen Sie sein Gesicht von dem verrauchten Bereich weg. Verwenden Sie eine Zwangslüftung oder eine lokale Absaugung, um den Rauch zu entfernen. Autogen-, Laser- oder Gasschweißen und -schneiden ist mit dieser Maske nicht zulässig.11

EXPERT 11 TRUE COLOR

Übersetzung der Originalmitteilung Vor jedem Einsatz : - Überprüfen Sie die Maske und ihren UV/IR-Filter sorgfältig. - Ersetzen Sie verschlissene oder beschädigte Teile sofort. - Ersetzen Sie Filterlinsen oder Gesichtsschutzscheiben, wenn sie rissig oder verkratzt sind, um Schäden an den Augen des Benutzers zu vermeiden. Das Stirnband kann bei empndlichen Personen potenziell Allergien auslösen. Die Betriebstemperaturen des optoelektronischen Filters liegen im Bereich von -10°C bis +60°C. Der opto-elektronische Filter in der Maske ist nicht wasserdicht und funktioniert nicht richtig, wenn er mit Wasser in Berührung gekommen ist. Die Schweißmaske muss vorsichtig bewegt werden, um eine Beschädigung des Filters, der Schutzvorrichtungen und/ oder des Schutzmantels zu vermeiden. Wartung :

• Legen Sie keine schweren Gegenstände oder Werkzeuge auf oder in das Gesichtsfeld, um eine Beschädigung des Filters oder der Gesichtsschutzschilde zu vermeiden.

• Die Lagertemperaturen der Maske reichen von -20°C bis +70°C.

• Reinigen Sie den optoelektronischen Filter mit einem sauberen Baumwoll- oùder Speziallinsentuch.

• Reinigen und wechseln Sie die Schutzgitter regelmäßig.

• Reinigen Sie die Innen- und Außenseite der Maske mit einem neutralen Reinigungs- und Desinfektionsmittel, verwenden Sie keine Lösungsmittel.

• Stellen Sie sicher, dass die Sensoren und die Zelle nicht durch Staub oder Schmutz verstopft werden.

• Wir empfehlen, die Maske und die Visiere 5 Jahre lang zu verwenden. Die Dauer der Nutzung hängt von verschiedenen Faktoren wie Art der Nutzung, Reinigung, Lagerung und Wartung ab.

- Den guten Zustand des Helmes, die Regelung des Schweibandes prüfen. - Den korrekten Sitz und den guten Zustand der Scheiben und des Filters prüfen. Bei Fehler, überholen. - Sicherstellen, dass die 2 Sensoren (4) und die Zelle (2) nicht mit Staub und Schmutz bedeckt sind. - Sicherstellen, dass die Folien von den Außen- und Innenscheiben entfernt sind. - Stellen Sie die richtige Abdunkelungsstufe für den Schweiß- prozess ein. Die passende Abdunkelungsstufe entnehmen Sie der Tabelle "Schweißverfahren". BETRIEB Der optoelektronische LCD EXPERT 11 TRUE COLOR Schweißhelm schaltet bei Erkennung eines Lichtbogens selbsttätig auf Abdunke- lung. Nach Schweißende wird automatisch auf Klarsicht umgeschaltet.12

EXPERT 11 TRUE COLOR

Übersetzung der Originalmitteilung 98 x 35 mm

1. Vorsatzscheibe2. Solarzelle3. Filter4. Sensoren

• Der LCD EXPERT 11 TRUE COLOR Schweißhelm ist für fast alle Schweißarbeiten – mit Ausnahme von Sauersto-/ Acetylenschweißen, Laserschweißen und Gaslöten – geeignet.

• Vorsatzscheiben müssen sowohl auf der Innen- als auch der Außenseite des Filters montiert sein. Ein Fehlen dieser Scheiben kann zu einem Sicherheitsrisiko und zu einer irreparablen Beschädigung der Filterkassette führen. Hellstude 3Dunkelstufe 11Maße des Filters 119x98mmReaktionszeit 0,5 msEnergieversorgung SolarGewicht 470 gSichtfeld 100 x 49 mmEinsatzbereiche MMA 10>150A / TIG 10>175A / MIG-MAG 10>200A Garantie 2 JahrBetriebstemperatur -10°C / + 60°CLagertemperatur -20°C / + 70°C

REGELUNG DES SCHWEISSBANDES

Der LCD EXPERT 11 TRUE COLOR ist mit einem Komfortschweißband ausgestattet, das sich auf vier verschiedene Arten anpassen lässt: Durchmesser (1), Höhe, Winkel (2)und Weite (3).

WARTUNG UND INSTANDHALTUNG

• Verfallsdatum / Verfallsfrist : Kein Verfallsdatum für dieses Produkt. Der Zustand des Helmes muss vor jedem Einsatz überprüft werden.

• Der LCD EXPERT LCD 11 TRUE COLOR Schweißhelm darf nicht auf den Boden fallen.

• Benutzen Sie keine Werkzeuge oder scharfen Gegenstände, um Filter oder Helmteile zu wechseln. Sie könnten das Filtermodul und den Film beschädigen und in seiner Funktion einschränken, womit Sie die Garantieansprüche außer Kraft setzen.

ERSETZEN DER AUSSENSCHEIBE

Die Außenscheibe (2) ist durch Druck auf den Punkt (A) des Helmes (1) unter der Scheibe entfernbar. Beim Ersetzen einer Scheibe, die Folie (3) vorher entfernen. Die Folie kann nicht entfernt werden, sobald die Scheibe in den Helm einge- setzt ist.

Zum Ersetzen der Innenscheibe (10), lösen Sie diese durch Druck auf Punkt (A). Beim Ersetzen einer Scheibe vorher die Folie (11) entfernen.13

EXPERT 11 TRUE COLOR

Übersetzung der OriginalmitteilungFEHLER UND LÖSUNGEN Der optoeletronische Sensor funktioniert nicht. Setzen Sie die Solarzelle 20 bis 30 Minuten dem Sonnenlicht aus, damit sich diese auaden kann Filter bleibt abgedunkelt, obwohl der Lichtbogen bereits erloschen bzw. kein Lichtbogen vorhanden istÜberprüfen Sie die Sensoren und reinigen Sie sie gegebenenfalls. Unkontrolliertes Schalten oder Flackern :Der Filter wechselt zu einer Dunkelstufe und Hellstufe während des Schweißens.Achten Sie darauf, dass die Sensoren nicht vom Lichtbogen abgeschirmt sind bzw. Die Seiten des Filters sind heller als die Mitte des Sichtfeldes. Normales Verhalten eines LCD Filter. Dies ist für die Augen ungefährlich. Achten Sie jedoch darauf stets den Idealwinkel von 90° zum Werkstück einzuhalten, um maximalen Schutz beim Schweißen zu ermöglichen.SICHERHEITSETIKETT Dieses Etikett bendet sich auf der Helminnenseite. Wichtig ist, dass der Anwender die Bedeutung der Sicherheitszeichen versteht. Die Nummer der Liste entsprechen den Zeichennummern.

Zeichenerklärung :A. Achtung! Bitte beachten! Mögliche Gefahren sind vorhanden, wie es mit den Zeichen abgebildet worden ist.1. Lesen Sie sorgfältig die Anweisungen vor der Benutzung des Helmes oder vor dem Schweißen.2. Entfernen Sie das Sicherheitsetikett nicht und bemalen Sie es nicht. 3. Beachten Sie die Anweisungen bezüglich Regelung und Wartung des Filters, der Scheiben, des Schweißbandes und der Schweissschutzhaube. 4. Überprüfen Sie sorgfältig den Zustand des Helmes und des UV/IR Filters. Ersetzen Sie sofort die abgenutzten oder beschädigten Teile. Wenn die Glä- ser oder Scheiben gerissen oder beschädigt sind, ist der Schutz deutlich reduziert. Ersetzen Sie diese sofort, damit die Augen nicht geschädigt werden. 5. Achtung: Falls der UV/IR Filter beim Schweißen oder Schneiden nicht auf Abdunkelung schaltet, beenden Sie ihre Arbeit sofort. (s.Betriebsanleitung)

6. Der Lichtbogen kann zu Augen- und Hautverbrennungen führen.

6.1. Benutzen Sie einen Schweißerhelm mit einer entsprechenden Filtrierung und Opazität. Tragen Sie eine vollständige Schutzkleidung. 6.2. Der Schweißerhelm, der Filter und die Scheiben sorgen nicht für einen unbeschränkten Schutz gegen bedeutende Stöße und Schläge, explosive Gegenstände oder ätzende Flüssigkeiten. Vermeiden Sie das Schweißen oder das Schneiden in solchen rauen Umgebungen.6.3. Schweißen oder Schneiden Sie mit diesem Schweißerhelm nicht über Kopf. 7. Entfernen Sie Ihren Kopf vom verraucherten Bereich. Verwenden Sie eine Fremdbelüftung oder ein lokales Absaugsystem zur Entfernung der Rauches.8. Das Sauersto-/ Acetylenschweißen, Laserschweißen und Gaslöten dürfen nicht mit diesem Helm durchgeführt werden.14

Kennung des Herstellers

Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (Nachweis Kaufbeleg). Die Garantie erstreckt sich nicht auf :

• Alle anderen Schäden durch den Transport.

• Vorhandensein von Kratzern: Arbeiten ohne Schutzglas (Schutzschirm)

• Vorfälle durch Missbrauch (Sturz, Demontage). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.
