MANUAL DE USUARIO LCD Expert 11 GYS

Traducción de la noticación original

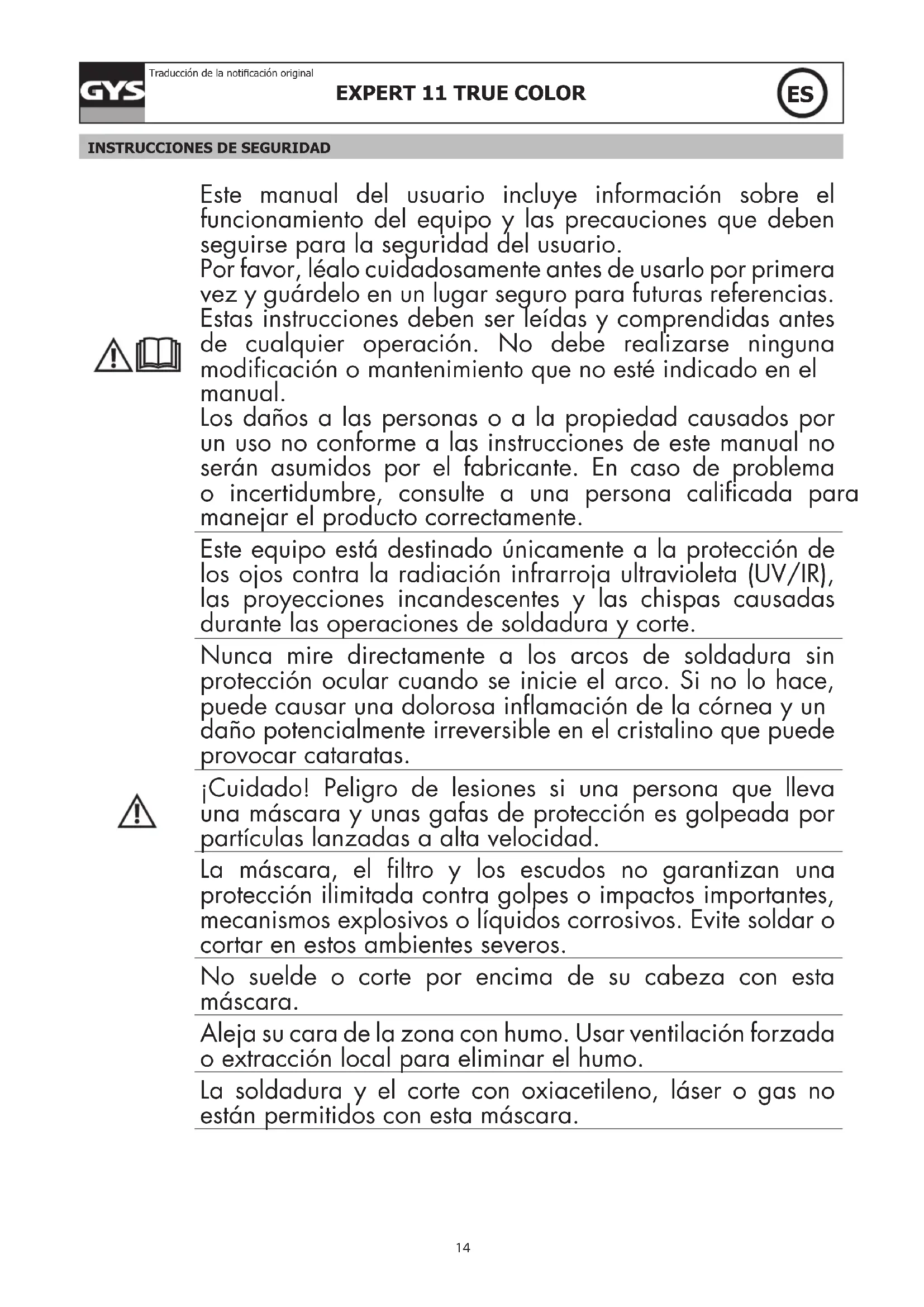

INSTRUCCIONES DE SEGURIDAD

Este manual del usuario incluye información sobre el funcionamiento del equipo y las precauciones que deben seguirse para la seguridad del usuario. Por favor, léalo cuidadosamente antes de usarlo por primera vez y guárdelo en un lugar seguro para futuras referencias. Estas instrucciones deben ser leídas y comprendidas antes de cualquier operación. No debe realizarse ninguna modicación o mantenimiento que no esté indicado en el manual. Los daños a las personas o a la propiedad causados por un uso no conforme a las instrucciones de este manual no serán asumidos por el fabricante. En caso de problema o incertidumbre, consulte a una persona calicada para manejar el producto correctamente. Este equipo está destinado únicamente a la protección de los ojos contra la radiación infrarroja ultravioleta (UV/IR), las proyecciones incandescentes y las chispas causadas durante las operaciones de soldadura y corte. Nunca mire directamente a los arcos de soldadura sin protección ocular cuando se inicie el arco. Si no lo hace, puede causar una dolorosa inamación de la córnea y un daño potencialmente irreversible en el cristalino que puede provocar cataratas. ¡Cuidado! Peligro de lesiones si una persona que lleva una máscara y unas gafas de protección es golpeada por partículas lanzadas a alta velocidad. La máscara, el ltro y los escudos no garantizan una protección ilimitada contra golpes o impactos importantes, mecanismos explosivos o líquidos corrosivos. Evite soldar o cortar en estos ambientes severos. No suelde o corte por encima de su cabeza con esta máscara. Aleja su cara de la zona con humo. Usar ventilación forzada o extracción local para eliminar el humo. La soldadura y el corte con oxiacetileno, láser o gas no están permitidos con esta máscara.15

EXPERT 11 TRUE COLOR

Traducción de la noticación original Antes de cada uso: - Inspeccione cuidadosamente la máscara y su ltro UV/IR. - Reemplace las partes desgastadas o dañadas inmediatamente. - Reemplace los lentes de ltro o las caretas si están agrietados o rayados para evitar daños en los ojos del usuario. La cinta para la cabeza puede causar potencialmente alergias en personas sensibles. Las temperaturas de funcionamiento del ltro optoelectrónico son de -10°C a +60°C. El ltro optoelectrónico de la máscara no es impermeable y no funcionará correctamente si ha estado en contacto con el agua. La careta de soldar debe moverse con cuidado para evitar que se dañe el ltro, los protectores y/o la cubierta protectora. Mantenimiento :

• No coloque objetos o herramientas pesadas sobre o en la mascarilla para evitar dañar el ltro o las caretas.

• Las temperaturas de almacenamiento de las máscaras oscilan entre -20°C y +70°C.

• Limpie el ltro optoelectrónico con un algodón limpio o un paño especial para lentes.

• Limpia y cambia las pantallas de los guardias regularmente.

• Limpie el interior y el exterior de la máscara con un detergente-desinfectante neutro. No use disolventes.

• Asegúrate de que los sensores y la célula no se obstruyan con polvo o escombros.

• Recomendamos usar la máscara y los visores durante 5 años. La duración del uso depende de diversos factores, como el tipo de uso, la limpieza, el almacenamiento y el mantenimiento.

-Compruebe el buen estado general de la máscara y los ajustes de la sujeción para la cabeza. -Compruebe el buen posicionamiento de la máscara y el estado de las pantallas protectoras y del ltro. En caso de anomalía, póngalo como debe ser. -Compruebe que los dos detectores (4) y la célula (2) no estén obstruidos por el polvo o por restos. -Compruebe que los lms protectores estén retirados de las pantallas de protección exterior e interior. -Compruebe que el nivel de protección corresponde a los procedimientos de soldadura empleados. Para elegir el nivel, véase la tabla de «procesos de soldadura». FUNCIONAMIENTO La máscara optoelectrónica EXPERT LCD 11 TRUE COLOR cambia de claro a oscuro con el cebado del arco, y vuelve al estado claro cuando el arco se detiene.16

EXPERT 11 TRUE COLOR

Traducción de la noticación original 98 x 35 mm

1. Pantalla de protección

• La máscara se puede usar para todos los tipos de procesos de soldadura excepto la soldadura con Oxyacetyleno, la soldadura láser y al gas.

• Debe haber siempre una pantalla protectora a ambos lados del ltro. La ausencia de estas pantallas puede provocar daños irrever- sibles y poner en peligro su seguridad. Tinte claro 3Tinte oscuro 11Dimensiones del ltro 119x98mmTiempo de reacción 0,5 msAlimentación eléctrica SolarPeso 470 grCampos de visión 100 x 49 mmCampos de aplicación MMA 10>150A / TIG 10>175A / MIG-MAG 10>200A Garantía 2 añosTiempo de uso -10°C / + 60°CTemperatura de almacenaje -20°C / + 70°C

AJUSTE PARA LA CABEZA

La máscara EXPERT LCD 11 TRUE COLOR tiene una diadema de ajuste con 4 ajustes: anchura, altura (1), inclinación (2)y ajuste longitudinal (3).

• Fecha / Tiempo de caducidad : No tiene fecha de caducidad, pero debe comprobar su máscara EXPERT LCD 11 TRUE COLOR antes de cada uso.

• La máscara EXPERT LCD 11 TRUE COLOR no debe caerse al suelo.

• No utilice ninguna herramienta para quitar los elementos de la máscara o del ltro, ya que esto podría dañar el producto que pro- voquen heridas o la anulación de la garantía. REEMPLAZO DE LA PANTALLA DE PROTECCIÓN EXTERNA

La pantalla protectora exterior (2) se puede extraer poniendo un dedo sobre la pantalla en el punto (A) de la máscara (1). Cuando cambie la pantalla, recuerde retirar antes el lm protector (3). Este lm protector se puede quitar cuando la pantalla protectora está posicionada en la máscara. REEMPLAZO DE LA PANTALLA DE PROTECCIÓN INTERNA (10)

Para cambiar la pantalla de protección interior (10), deslícela hacia abajo colocando un dedo en el punto (A.). Cuando realice el cambio, recuerde retirar antes el lm protector (11).17

EXPERT 11 TRUE COLOR

Traducción de la noticación originalANOMAÍAS Y SOLUCIONES El ltro optoelectrónico no funciona Active la carga solar exponiendo la célula a la luz durante 20 a 30 minutos;El ltro optoelectrónico sigue en tinte oscuro cuando no hay arco o cuando el arco se apaga. Compruebe los sensores y límpielos si fuese necesario. Cambio incontrolado y destellos:El ltro cambia a tinte claro y oscuro durante la etapa de soldadura.Compruebe que los sensores estén bien centrados al arco eléctrico, sin obstáculos. Los costados son más claros que la zona central del ltro optoelectrónico.Es una característica natural de los LCD, no es peligroso para los ojos. Sin embargo, para un mayor confort, intente guardar un ángulo de visión cercano a los 90ºETIQUETA DE SEGURIDAD Esta etiqueta se encuentra en el interior de la máscara de soldadura. Es importante que el usuario comprenda el signicado de los símbolos de seguri- dad. Los números de la lista corresponden a los números de las imágenes.

Leyenda : A. ¡Atención! Tenga cuidado Existen varios peligros, como indicado por los diferentes símbolos.1. Lea atentamente las instrucciones antes de utilizar el material o de soldar.2. No retire la etiqueta de prevención y no pinte sobre ella.

3. Respete las consignas de ajuste y mantenimiento del ltro, las pantallas de protección, la sujeción y el pasamontañas.

4. Examine con cuidado la máscara y su ltro UV/IR. Reemplace inmediatamente las piezas usadas o dañadas. La protección que ofrecen los vidrios de ltro o las pantallas de protección se ven afectadas si estos están surados o rayados. Reemplacelos inmediata- mente para envitar que se dañen sus ojos. 5. Atención, si el ltro UV/IR no se tiñe al soldar o al cortar, deténgase inmediatamente. (consulte el manual de instrucciones) 6. La radiación luminosa del arco puede provocar quemaduras en los ojos y la piel.6.1. Utilice una máscara de soldadura con un ltro o una opacidad correcta. Lleve ropa de protección completa. 6.2. La máscara, el ltro y las pantallas de protección no aseguran una protección ilimitada contra golpes o impactos importantes, mecanismos explosivos o líquidos corrosivos.Evite la soldadura y el corte en estos ambientes extremos.6.3. No suelde o corte por encima de su cabeza con esta marca. 7. Aleje su cabeza de la zona de humos. Utilice una ventilación forzada o un sistema loca de aspiración para eliminar los humos.

8. La soldadura-corte con oxyacetileno, laser o gas no se debeb realizar con esta máscara.18

Número de grado al estado claro

Número de grado al estado oscuro más claro

Número de grado al estado oscuro

Identicación del fabricante

Clase de difusión de la luz

Clase de variación del factor de transmisión en el visible

Dependencia angular del factor de transmisión de la luz

Número de la presente norma

La garantía cubre todos los defectos o vicios de fabricación durante 2 años, a partir de la fecha de compra (piezas y mano de obra) La garantía no cubre :

• Cualquier otro daño debido al transporte.

• Presencia de arañazos: trabajo sin cristal de protección (pantalla de protección)

• Incidentes por mal uso (caída, desmontaje). En caso de fallo, regresen la maquina a su distribuidor, adjuntando:

• Un justicativo de compra con fecha (recibo, factura…)

• una nota esplicativa del guasto.34

Célula y Capucha / Pantalla de protección :
