РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LCD Expert 11 GYS

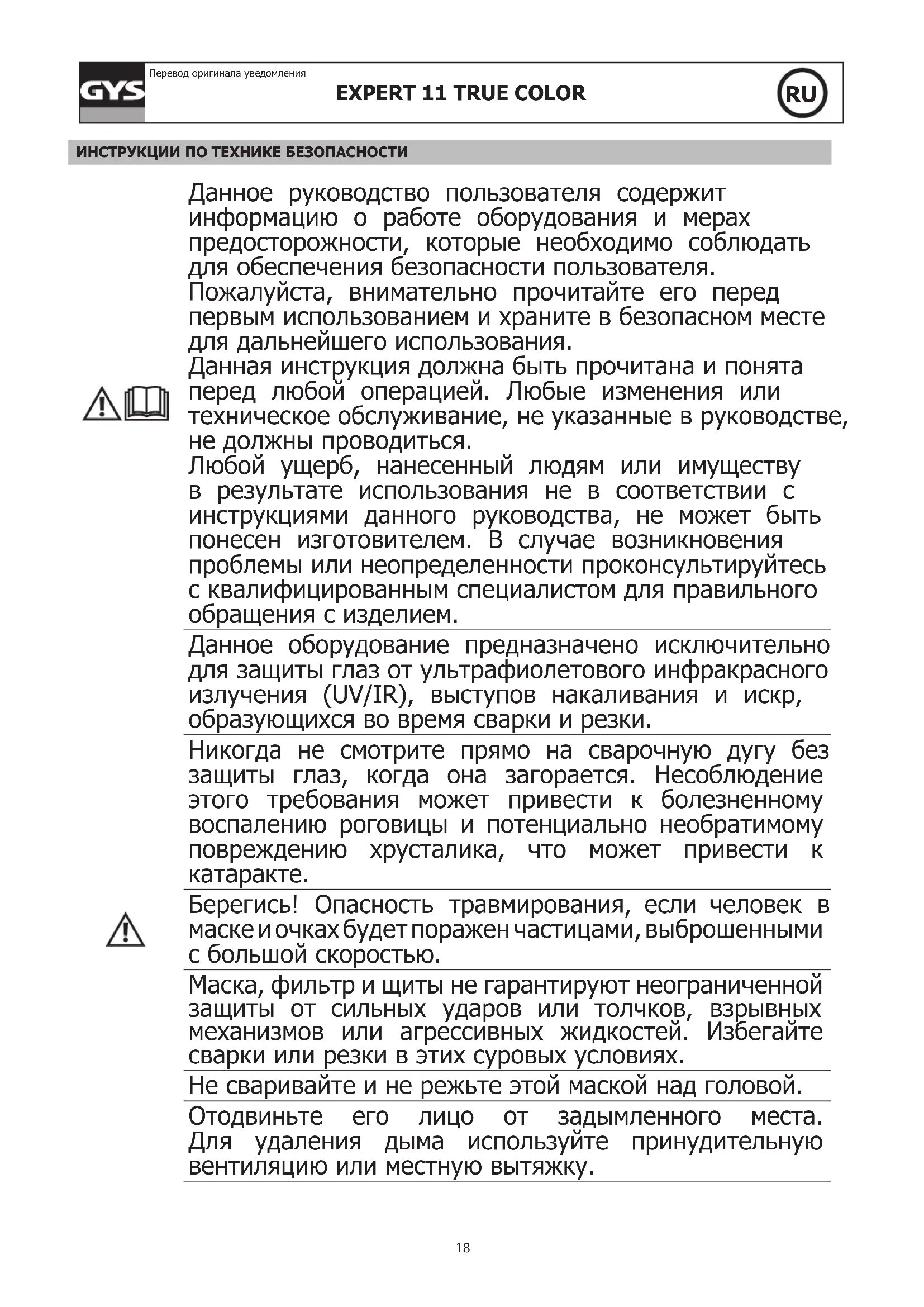

Перевод оригинала уведомления ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ Данное руководство пользователя содержит информацию о работе оборудования и мерах предосторожности, которые необходимо соблюдать для обеспечения безопасности пользователя. Пожалуйста, внимательно прочитайте его перед первым использованием и храните в безопасном месте для дальнейшего использования. Данная инструкция должна быть прочитана и понята перед любой операцией. Любые изменения или техническое обслуживание, не указанные в руководстве, не должны проводиться. Любой ущерб, нанесенный людям или имуществу в результате использования не в соответствии с инструкциями данного руководства, не может быть понесен изготовителем. В случае возникновения проблемы или неопределенности проконсультируйтесь с квалифицированным специалистом для правильного обращения с изделием. Данное оборудование предназначено исключительно для защиты глаз от ультрафиолетового инфракрасного излучения (UV/IR), выступов накаливания и искр, образующихся во время сварки и резки. Никогда не смотрите прямо на сварочную дугу без защиты глаз, когда она загорается. Несоблюдение этого требования может привести к болезненному воспалению роговицы и потенциально необратимому повреждению хрусталика, что может привести к

Берегись! Опасность травмирования, если человек в маске и очках будет поражен частицами, выброшенными с большой скоростью. Маска, фильтр и щиты не гарантируют неограниченной защиты от сильных ударов или толчков, взрывных механизмов или агрессивных жидкостей. Избегайте сварки или резки в этих суровых условиях. Не сваривайте и не режьте этой маской над головой. Отодвиньте его лицо от задымленного места. Для удаления дыма используйте принудительную вентиляцию или местную вытяжку.19

EXPERT 11 TRUE COLOR

Перевод оригинала уведомления Оксиацетиленовая, лазерная или газовая сварка и резка этой маской не разрешены. Перед каждым использованием : - Внимательно осмотрите маску и ее УФ/ИК-фильтр. - Немедленно замените изношенные или поврежденные

- Замените линзы фильтра или лицевые экраны, если они потрескались или поцарапались, чтобы предотвратить повреждение глаз пользователя. Оголовье может вызвать аллергию у чувствительных

Рабочая температура оптоэлектронного фильтра составляет от -10°C до +60°C. Оптоэлектронный фильтр в маске не является водонепроницаемым и не будет работать должным образом, если он соприкасался с водой. Сварочную маску следует перемещать осторожно, чтобы не повредить фильтр, защитные ограждения и/ или защитную оболочку. Обслуживание : - Во избежание повреждения фильтра или лицевых щитов не кладите тяжелые предметы или инструменты на лицевую панель или в нее. - Температура хранения масок от -20°C до +70°C. - Очищайте оптоэлектронный фильтр с помощью чистой хлопчатобумажной или специальной ткани для линз. - Регулярно очищайте и меняйте защитные экраны. - Очищайте маску изнутри и снаружи нейтральным моющим средством - дезинфицирующим средством. Не используйте растворители. - Следите за тем, чтобы датчики и ячейка не были забиты пылью или мусором. - Мы рекомендуем использовать маску и козырьки в течение 5 лет. Продолжительность использования зависит от различных факторов, таких как тип использования, очистка, хранение и техническое обслуживание. ПЕРЕД ИСПОЛЬЗОВАНИЕМ -Убедитесь, что маска в хорошем состоянии и отрегулируйте обхват обруча. -Проверьте правильное положение и состояние защитных экранов и фильтра. При наличии аномалии, приведите маску в исправное состояние. -Убедитесь, что 2 датчика (6) и элемент (4) не покрыты пылью или налетом. -Убедитесь, что защитные пленки с внутреннего и внешнего экрана были отклеены. -Убедитесь, что уровень защиты соответствует применяемому методу сварки. Чтобы помочь вам в вашем выборе смотрите таблицу «Методы сварки».20

EXPERT 11 TRUE COLOR

Перевод оригинала уведомления ПРИНЦИП ДЕЙСТВИЯ Оптоэлектронная маска EXPERT LCD 11 TRUE COLOR мгновенно переходит в затемненное состояние при поджиге дуги и возвращает в исходное состояние как только дуга затухает.

2. Солнечный элемент

МЕРЫ ПРЕДОСТОРОЖНОСТИ

• Маска может быть использована для всех методов сварки кроме Ацетилено-кислородной, лазерной и газовой сварки.

• Внешний и внутренний защитные экраны должны быть систематически помещены по обе стороны фильтра. Отсутствие экрана может вызвать непоправимый ущерб и опасность для вашей безопасности. Светлый 3Темный 11Размеры фильтра 119x98mmВремя реагирования 0,5 тысячная секундаПитание СолнечноеВес 470 грЗона обзора 100 x 49 ммОбласти применения MMA 10>150A / TIG 10>175A / MIG-MAG 10>200AГарантия 2 годТемпература использования-10°C / + 60°CТемпература хранения -20°C / + 70°C НАСТРОЙКА ГОЛОВНОГО ОБРУЧА Маска EXPERT LCD 11 TRUE COLOR оснащена обручем который сварщик может подогнать по 4 параметрам: ширина, высота (1), наклон (2) и продольная посадка (3).

• Дата / Срок годности: Нет срока годности, но перед каждым использованием состояние вашей маски EXPERT LCD 11 TRUE COLOR должно быть проверено.

• Маска EXPERT LCD 11 TRUE COLOR не должна падать на пол.

• Протирайте оптоэлектронный фильтр ватой или специальной тканью для объективов. ЗАМЕНА ВНЕШНЕГО ЗАЩИТНОГО ЭКРАНА

Внешний защитный экран (2) можно вынуть поместив палец в точку (A) под экраном (1).Во время замены экрана не забудьте снять заранее защитную пленку (3). Эту пленку будет невозможно убрать после замены экрана. ЗАМЕНА ВНУТРЕННЕГО ЗАЩИТНОГО ЭКРАНА (10)

Для смены внутреннего защитного экрана (10), передвиньте его вниз нажимая палцем на точку (A). Во время замены экрана не забудьте снять заранее защитную пленку (11)21

EXPERT 11 TRUE COLOR

Перевод оригинала уведомления НЕИСПРАВНОСТИ И ИХ УСТРАНЕНИЕ Оптоэлектронный фильтр не работает Активируйте солнечный заряд, выставив элемент на свет в течение 20 - 30 минут Фильтр остается темного оттенка, когда нет дуги или когда дуга затухла Проверьте датчики и почистите их при надобности. Бесконтрольное переключение и мигание:Фильтр самопроизвольно переходит в светлое и темное состояние во время сваркиУбедитесь, что датчики находятся в направлении электрической дуги и между ними нет препятствий. Боковые части фильтра светлее, чем центральная зона Это естественное свойство экранов LCD. Этот симптом не опасен для глаз. Тем не менее, для максимального комфорта постарайтесь сохранять угол поля зрения около 90°СТИКЕР ТЕХНИКИ БЕЗОПАСНОСТИ Этот стикер находится внутри сварочной маски. Очень важно, чтобы пользователь знал значение символов техники безопасности. Номера в списке соответствуют номерам картинок.

A. Внимание! Предупреждаем! Существует различные вероятности риска, как указано на символах.1. Внимательно прочитайте инструкции перед использованием инструмента или сваркой.2. Не снимать предупреждающий стикер и не закрашивать его.3. Соблюдайте указания по настройке и уходу за фильтром, защитными экранами, обруча и шлема. 4. Внимательно проверяйте маску и ее фильтр ИК/УФ . Немедленно заменяйте изношенные или поврежденные детали. Потресканные, поцарапанные фильтрующие стекла и защитные экраны значительное снижают уровень защиты. Немедленно замените их чтобы не повредить 5. Внимание! Если фильтр ИК/УФ не затемняется при сварке или резке немедленно остановитесь. (Посмотрите в инструкции по использованию)

6. Излучения дуги могут обжечь глаза и кожу.

6.1. Используйте сварочную маску с фильтрацией или с соответствующим затемнением. Носите защитную одежду в полном составе. 6.2. Маска, фильтр и защитные экраны не гарантируют стопроцентную защиту от сильных ударов, взрывных механизмов или коррозийных жидкостей. Не проводите сварочных работ и работ по резке в таких условиях.6.3. Не варите и не режьте над головой с этой маской. 7. Держите голову на расстоянии от задымленной зоны. Используйте принудительную вентиляцию или систему локальной вытяжки для удаления дыма.8. Оксиацетиленовая, лазерная или газовая сварка-резка не разрешены для этой маски.22

Номер светлого оттенка

Номер самого светлого затемнения

Номер темного оттенка

Маркировка производителя

Класс рассеивания света

Класс колебания коэффициента пропускания света в видимом

Угловая зависимость коэффициента пропускания света

Гарантия распространяется на любой заводской дефект или брак в течение 2х лет с даты покупки изделия (запчасти и рабочая

Гарантия не распространяется на :

• Любые другие повреждения при транспортировке.

• Наличие царапин: работа без защитного стекла (защитный экран)

• Инциденты, связанные с неправильным использованием (падение, демонтаж). При выходе из строя, обратитесь в пункт покупки аппарата с предъявлением следующих документов:

• документ, подтверждающий покупку (с датой): кассовый чек, инвойс....

Элемент Шлем / Защитный экран :
