MANUALE UTENTE LCD Expert 11 GYS

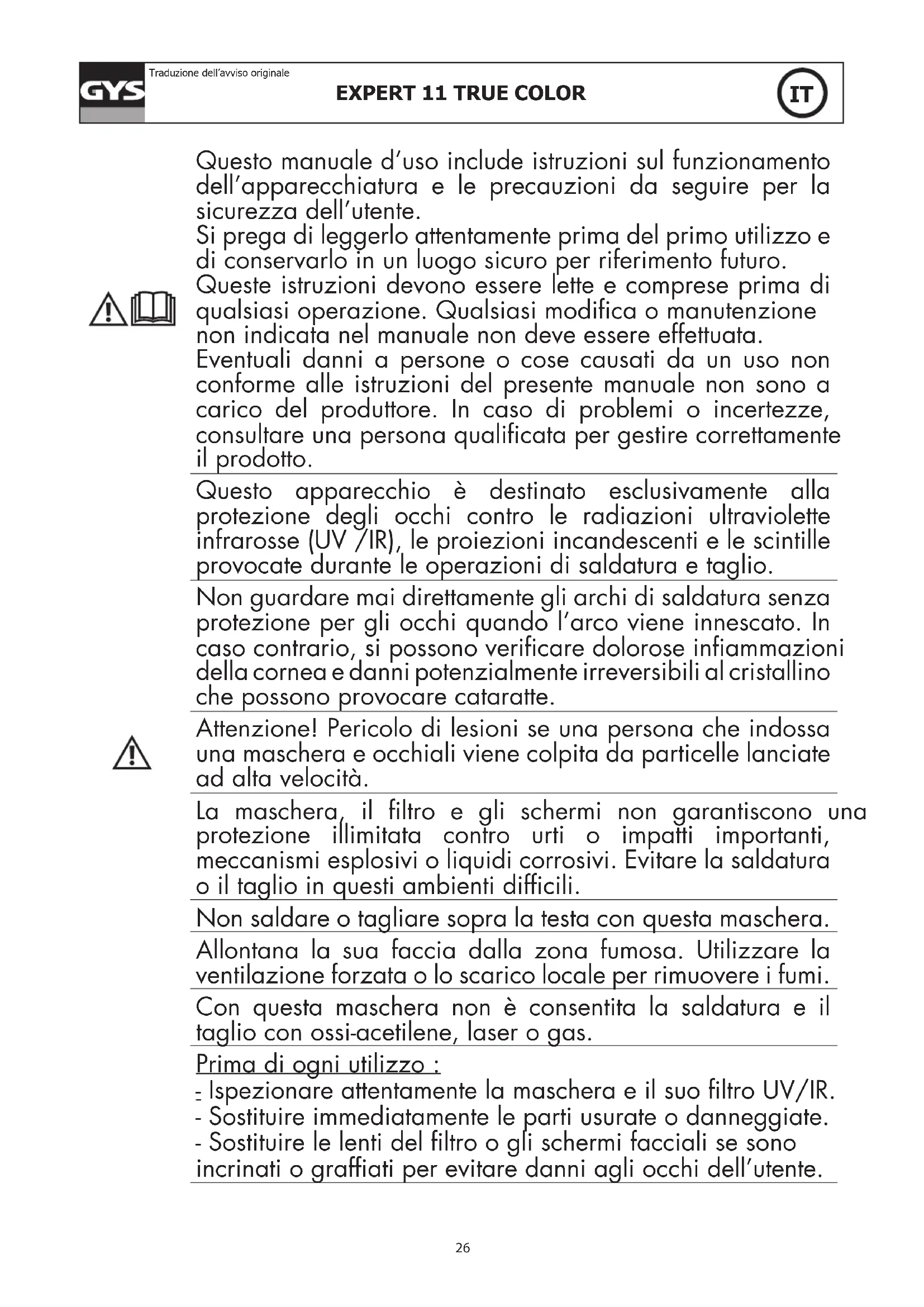

Traduzione dell’avviso originale Questo manuale d’uso include istruzioni sul funzionamento dell’apparecchiatura e le precauzioni da seguire per la sicurezza dell’utente. Si prega di leggerlo attentamente prima del primo utilizzo e di conservarlo in un luogo sicuro per riferimento futuro. Queste istruzioni devono essere lette e comprese prima di qualsiasi operazione. Qualsiasi modica o manutenzione non indicata nel manuale non deve essere effettuata. Eventuali danni a persone o cose causati da un uso non conforme alle istruzioni del presente manuale non sono a carico del produttore. In caso di problemi o incertezze, consultare una persona qualicata per gestire correttamente il prodotto. Questo apparecchio è destinato esclusivamente alla protezione degli occhi contro le radiazioni ultraviolette infrarosse (UV /IR), le proiezioni incandescenti e le scintille provocate durante le operazioni di saldatura e taglio. Non guardare mai direttamente gli archi di saldatura senza protezione per gli occhi quando l’arco viene innescato. In caso contrario, si possono vericare dolorose inammazioni della cornea e danni potenzialmente irreversibili al cristallino che possono provocare cataratte. Attenzione! Pericolo di lesioni se una persona che indossa una maschera e occhiali viene colpita da particelle lanciate ad alta velocità. La maschera, il ltro e gli schermi non garantiscono una protezione illimitata contro urti o impatti importanti, meccanismi esplosivi o liquidi corrosivi. Evitare la saldatura o il taglio in questi ambienti difcili. Non saldare o tagliare sopra la testa con questa maschera. Allontana la sua faccia dalla zona fumosa. Utilizzare la ventilazione forzata o lo scarico locale per rimuovere i fumi. Con questa maschera non è consentita la saldatura e il taglio con ossi-acetilene, laser o gas. Prima di ogni utilizzo : - Ispezionare attentamente la maschera e il suo ltro UV/IR. - Sostituire immediatamente le parti usurate o danneggiate. - Sostituire le lenti del ltro o gli schermi facciali se sono incrinati o grafati per evitare danni agli occhi dell’utente.27

EXPERT 11 TRUE COLOR

Traduzione dell’avviso originale La fascia per la testa può potenzialmente causare allergie in individui sensibili. Le temperature di esercizio del ltro optoelettronico sono da -10°C a +60°C. Il ltro optoelettronico nella maschera non è impermeabile e non funziona correttamente se è stato a contatto con l’acqua. La maschera di saldatura deve essere spostata con cautela per evitare danni al ltro, alle protezioni e/o al guscio protettivo.

• Non posizionare oggetti o utensili pesanti sul o nel facciale per evitare di danneggiare il ltro o le schermature facciali.

• Le temperature di stoccaggio della maschera vanno da -20°C a +70°C.

• Pulire il ltro optoelettronico con un panno di cotone pulito o un panno speciale per lenti.

• Pulire e cambiare regolarmente gli schermi di protezione.

• Pulire l’interno e l’esterno della maschera con un deterrente neutro-disinfettante. Non usare solventi.

• Assicurarsi che i sensori e la cella non siano ostruiti da polvere o detriti.

• Si consiglia di utilizzare la maschera e le visiere per 5 anni. La durata di utilizzo dipende da vari fattori quali il tipo di utilizzo, la pulizia, lo stoccaggio e la manutenzione.

-Vericare il buono stato generale della maschera, le regolazioni della crociera. -Vericare il buon posizionamento e lo stato degli schermi di protezione e del ltro. In caso di anomalia, procedere alla sua rimessa in buono stato. -Vericare che i 2 rilevatori (4) e la cellula (2) non siano otturati da polveri o da detriti. -Vericare che le pellicole protettive vengano rimosse dagli schermi di protezione esterna ed interna. -Vericate se il livello di protezione corrisponde ai metodi di saldatura impiegati. Per aiutarvi nella vostra scelta, basatevi sulla tabella «Metodi di saldatura». FUNZIONAMENTO La maschera optoelettronica EXPERT LCD 11 TRUE COLOR cambia istantaneamente dallo stato chiaro a quello scuro all’innesco dell’arco, e ritorna allo stato chiaro quando l’arco si spegne.

1. Schermo di protezione2. Cellula solare3. Filtro4. Rilevatori PRECAUZIONI

• La maschera è utilizzabile per tutti i tipi di saldatura eccetto la saldatura ossiacetilenica, la saldatura laser e a gas.

• Uno schermo di protezione esterno e interno deve essere posizionato sistematicamente da una parte e dall’altra del ltro. L’assenza dello schermo può causare dei danni irreversibili e un pericolo per la vostra sicurezza.28

EXPERT 11 TRUE COLOR

Traduzione dell’avviso originaleTinta chiara 3Tinta scura 11Dimensione del ltro 119x98mmTempo di reazione 0,5 msAlimentazione SolarePeso 470 grCampo visivo 100x49mmCampo di applicazione MMA 10>150A / TIG 10>175A / MIG-MAG 10>200AGaranzia 2 annosTemperatura d’utilizzo -10°C / + 60°CTemperatura di stoccaggio -20°C / + 70°C REGOLAZIONE CROCIERA La maschera EXPERT LCD 11 TRUE COLOR è dotata di una crociera che ore 4 regolazioni al saldatore : larghezza, altezza (1), inclinazione (2) e regolazione longitudinale (3).

• La maschera EXPERT LCD 11 TRUE COLOR non deve cadere al suolo.

• Non posizionare oggetti sporchi o attrezzi sopra o all’interno della maschera al ne di non danneggiare il ltro o gli schermi di protezione.

• Il deterioramento del ltro optoelettronico o del suo schermo di sicurezza riduce la visione e il livello di protezione. Sostituire immediatamente gli elementi deteriorati.

• Non utilizzate nessuno strumento per togliere degli elementi dalla maschera o dal ltro, ciò può causare dei danni che possono provocare ferite o annullare la garanzia.

• Pulire il ltro optoelettronico con del cotone appropriato o con un panno speciale per oggettistica.

• Pulire e cambiare periodicamente gli schermi di protezione.

• Pulire l’interno e l’esterno della maschera con un detergente-disinfettante neutro.

• Non utilizzare solventi.

SOSTITUZIONE DELLO SCHERMO DI PROTEZIONE ESTERNO

Lo schermo di protezione esterno (2) è estraibile mettendo un dito sotto lo schermo sul punto (A) della maschera (1). Quando si sostituisce lo schermo, ricordarsi prima di togliere la pellicola di protezione (3). Questa pellicola non può essere tolta quando lo schermo è già posizionato sulla maschera. SOSTITUZIONE DELLO SCHERMO DI PROTEZIONE INTERNO (10)

Per sostituire lo schermo protettivo interno (10), fatelo scivolare verso il basso, mettendo il dito sul punto (A). Quando lo sostituite, ricordate prima di togliere la pellicola protettiva (11).29

EXPERT 11 TRUE COLOR

Traduzione dell’avviso originaleANOMALIE E RIMEDI Il ltro optoelettronico non funziona Attivare la ricarica solare esponendo la cellula alla luce per 20 - 30 minutiIl ltro optoelettronico rimane in tinta scura quando non c'è arco o quando l'arco si spegneControllare i rilevatori e pulire se necessario. Commutazione incontrollata e scintillio: Il ltro passa sulla tinta chiara e scura durante la fase di saldaturaVericare che i rilevatori siano posizionati bene nell'asse dell'arco elettrico, senza ostacoli. I lati sono più chiari della zona centrale del ltro optoelettronicoC'è una caratteristica naturale degli LCD, questo sintomo non è pericoloso per gli occhi. Tuttavia per un massimo confort, cercate di mantenere un angolo di visibiltà vicino a 90°ETICHETTA DI SICUREZZA Questa etichetta è apposta all’interno della maschera di saldatura. È importante che l’utente capisca il signicato dei simboli di sicu- rezza. I numeri della lista corrispondono ai numeri delle immagini.

Legenda: A. Attenzione! Fare attenzione! Esistono pericoli possibili, come indicato dai dierenti simboli.1. Leggere attentamente le istruzioni prima di usare il materiale o prima di saldare.2. Non ritirare l’etichetta di prevenzione e non dipingere sull’etichetta. 3. Rispettare le istruzioni di regolazione e di manutenzione del ltro, degli schermi, della fascia regolabile e del passamontagna. 4. Ispezionare accuratamente la maschera e il suo vetro UV/IR. Sostituire immediatamente le parti usate o danneggiate. Se fessurati o rigati i vetri di protezione o gli schermi hanno il livello di protezione seriamente ridotto. Sostituire immediatamente per evitare di danneggiare gli occhi. 5. Attenzione, se il ltro UV/ IR non si oscura in saldatura o taglio, fermarsi immediatamente. (Consultare il manuale d’uso) 6. L’irradiazione dell’arco può provocare bruciature agli occhi e sulla pelle.6.1. Usare una maschera di saldatura con ltro e opacità adatti e corretti.. Portare vestiti di protezione completi. 6.2. La maschera Le masque, le ltre et les écrans de garde ne garantissent pas une protection illimitée contre des chocs ou des impacts importants, des mécanismes explosifs ou liquides corrosifs. Evitare la saldatura o il taglio in ambienti dicili. 6.3. Non saldare o tagliare al di sopra della testa con questa maschera. 7. Allontanare la testa dalle zone fumose. Usare la ventilazione forzata o un sistema locale di aspirazione per eliminare i fumi.

8. La saldatura-taglio ossiacetilene, laser o gas non è autorizzata con questa maschera.30

Livelli dello stato di chiaro

Livelli dello stato di oscuramento più chiaro

Livelli allo stato si oscuramento

Identicazione del fabbricante

Classe di diusione della luce

Classe di variazione del coeciente del passaggio al campo di visibilità/schiarimento

Condizionamento del coeciente di passaggio al campo di visibilità/schiarimento in funzione dall’angolazione

Numero della presente norma31

La garanzia copre qualsiasi difetto di fabbricazione per 2 anni, a partire dalla data d’acquisto (pezzi e mano d’opera). La garanzia non copre :

• Eventuali altri danni dovuti al trasporto.

• Presenza di gra: lavoro senza vetro di protezione (schermo di protezione)

• Incidenti dovuti ad un uso improprio (caduta, smontaggio). In caso di guasto, rinviare il dispositivo al distributore, allegando:

Cellula Casco / Schermo iniziale :35
