BEDIENUNGSANLEITUNG Carmig GYS

TRANSPORT ET TRANSIT DE L’APPAREIL

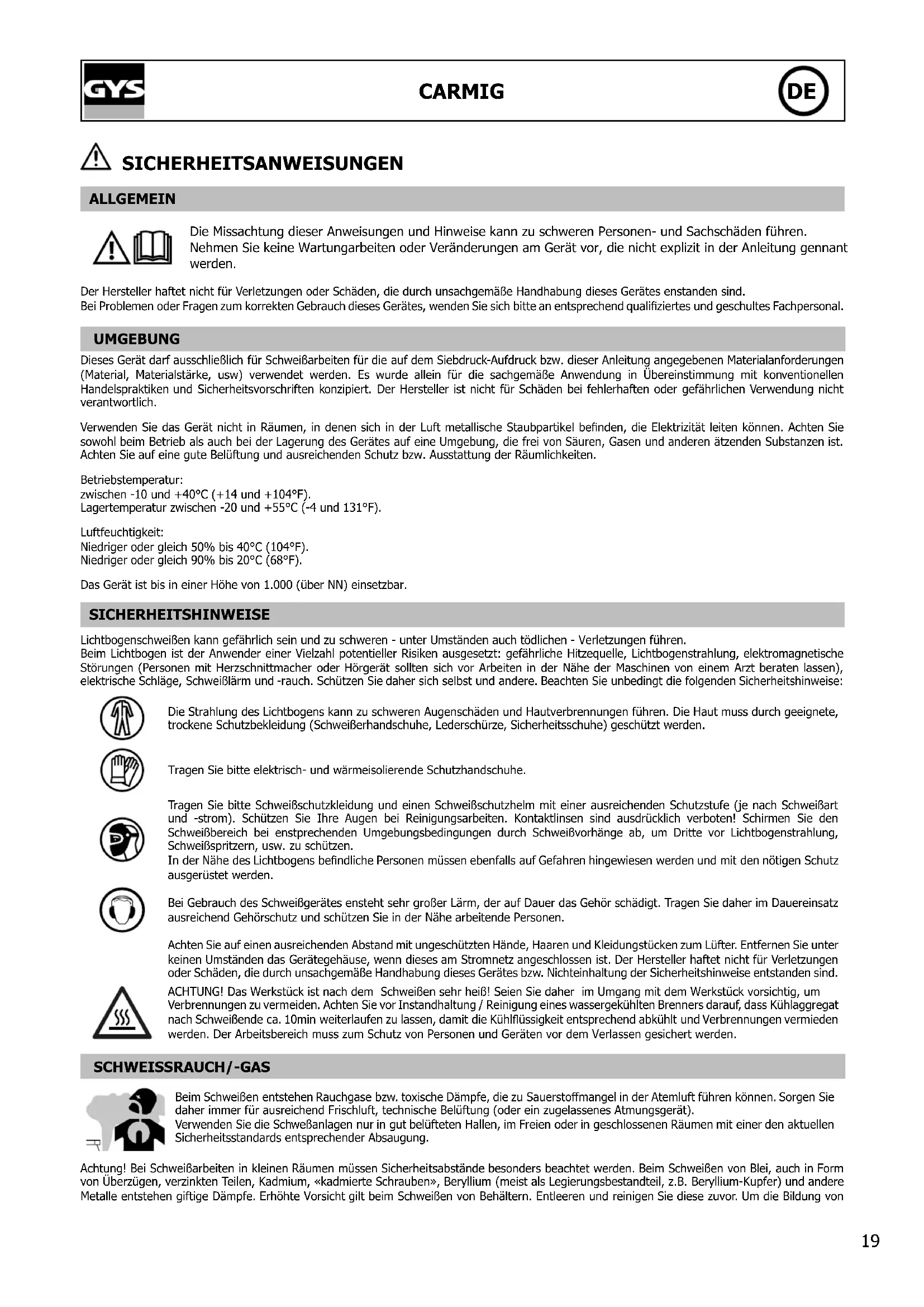

SICHERHEITSANWEISUNGEN ALLGEMEIN Die Missachtung dieser Anweisungen und Hinweise kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungarbeiten oder Veränderungen am Gerät vor, die nicht explizit in der Anleitung gennant werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes enstanden sind. Bei Problemen oder Fragen zum korrekten Gebrauch dieses Gerätes, wenden Sie sich bitte an entsprechend qualiziertes und geschultes Fachpersonal. UMGEBUNG Dieses Gerät darf ausschließlich für Schweißarbeiten für die auf dem Siebdruck-Aufdruck bzw. dieser Anleitung angegebenen Materialanforderungen (Material, Materialstärke, usw) verwendet werden. Es wurde allein für die sachgemäße Anwendung in Übereinstimmung mit konventionellen Handelspraktiken und Sicherheitsvorschriften konzipiert. Der Hersteller ist nicht für Schäden bei fehlerhaften oder gefährlichen Verwendung nicht verantwortlich. Verwenden Sie das Gerät nicht in Räumen, in denen sich in der Luft metallische Staubpartikel benden, die Elektrizität leiten können. Achten Sie sowohl beim Betrieb als auch bei der Lagerung des Gerätes auf eine Umgebung, die frei von Säuren, Gasen und anderen ätzenden Substanzen ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten.Betriebstemperatur:zwischen -10 und +40°C (+14 und +104°F).Lagertemperatur zwischen -20 und +55°C (-4 und 131°F).Luftfeuchtigkeit:Niedriger oder gleich 50% bis 40°C (104°F).Niedriger oder gleich 90% bis 20°C (68°F).Das Gerät ist bis in einer Höhe von 1.000 (über NN) einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Lichtbogen ist der Anwender einer Vielzahl potentieller Risiken ausgesetzt: gefährliche Hitzequelle, Lichtbogenstrahlung, elektromagnetische Störungen (Personen mit Herzschnittmacher oder Hörgerät sollten sich vor Arbeiten in der Nähe der Maschinen von einem Arzt beraten lassen), elektrische Schläge, Schweißlärm und -rauch. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Strahlung des Lichtbogens kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete, trockene Schutzbekleidung (Schweißerhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden.Tragen Sie bitte elektrisch- und wärmeisolierende Schutzhandschuhe. Tragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei enstprechenden Umgebungsbedingungen durch Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzern, usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit den nötigen Schutz ausgerüstet werden. Bei Gebrauch des Schweißgerätes ensteht sehr großer Lärm, der auf Dauer das Gehör schädigt. Tragen Sie daher im Dauereinsatz ausreichend Gehörschutz und schützen Sie in der Nähe arbeitende Personen. Achten Sie auf einen ausreichenden Abstand mit ungeschützten Hände, Haaren und Kleidungstücken zum Lüfter. Entfernen Sie unter keinen Umständen das Gerätegehäuse, wenn dieses am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Achten Sie vor Instandhaltung / Reinigung eines wassergekühlten Brenners darauf, dass Kühlaggregat nach Schweißende ca. 10min weiterlaufen zu lassen, damit die Kühlüssigkeit entsprechend abkühlt und Verbrennungen vermieden werden. Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden. SCHWEISSRAUCH/-GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe, die zu Sauerstomangel in der Atemluft führen können. Sorgen Sie daher immer für ausreichend Frischluft, technische Belüftung (oder ein zugelassenes Atmungsgerät). Verwenden Sie die Schweßanlagen nur in gut belüfteten Hallen, im Freien oder in geschlossenen Räumen mit einer den aktuellen Sicherheitsstandards entsprechender Absaugung. Achtung! Bei Schweißarbeiten in kleinen Räumen müssen Sicherheitsabstände besonders beachtet werden. Beim Schweißen von Blei, auch in Form von Überzügen, verzinkten Teilen, Kadmium, «kadmierte Schrauben», Beryllium (meist als Legierungsbestandteil, z.B. Beryllium-Kupfer) und andere Metalle entstehen giftige Dämpfe. Erhöhte Vorsicht gilt beim Schweißen von Behältern. Entleeren und reinigen Sie diese zuvor. Um die Bildung von20 CARMIG

Giftgasen zu vermeiden bzw. zu verhindern, muss der Schweißbereich des Werkstückes von Lösungs- und Entfettungsmitteln gereinigt werden. Die zum Schweißen benötigten Gasaschen müssen in gut belüfteter, gesicherter Umgebung aufbewahrt werden. Lagern Sie sie ausschließlich in vertikaler Position und sichern Sie sie z.B. mithilfe eines entsprechenden Gasaschenfahrwagens gegen Umkippen. Informationen zum richtigen Umgang mit Gasaschen erhalten Sie von Ihrem Gaselieferanten.Schweißarbeiten in unmittelbarer Nähe von Fett und Farben sind grundsätzlich verboten!

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss am Schweißbplatz vorhanden sein. Beachten Sie die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken. Sie sind eine potentielle Entstehungsquelle für Feuer oder Explosionen. Behalten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern. Schweißen Sie keine Behälter, die brennbare Materialien enthalten (auch keine Reste davon) -> Gefahr entammbarer Gase). Bei geöneten Behältern müssen vorhandene Reste entammbarer oder explosiver Stoe entfernt werden. Arbeiten Sie bei Schleifarbeiten immer in entgegengesetzer Richtung zu diesem Gerät und entammbaren Materialen. GASDRUCKAUSRÜSTUNG Austretendes Gas kann in hoher Konzentration zum Erstickungstod führen. Sorgen Sie daher immer für eine gut belüftete Arbeits- und Lagerumgebung. Achten Sie darauf, dass die Gasaschen beim Transport verschlossen sind und das Schweißgerät ausgeschaltet ist. Lagern Sie die Gasaschen ausschließlich in vertikaler Position und sichern Sie sie z.B. mithilfe eines entsprechenden Gasaschenfahrwagens gegen Umkippen. Verschließen Sie die Flaschen nach jedem Schweißvorgang. Schützen Sie sie vor direkter Sonneneinstrahlung, oenem Feuer und starken Temperaturschwankungen (z.B. sehr tiefen Temperaturen). Positionieren Sie die Gasaschen stets mit ausreichendem Abstand zu Schweiß- und Schleifarbeiten bzw. jeder Hitze-, Funken- und Flammenquelle. Halten Sie mit den Gasaschen Abstand zu Hochspannung und Schweißarbeiten. Das Schweißen einer Druckglasasche ist untersagt. Bei Erstönung des Gasventils muss der Plastikverschluss/Garantiesiegel von der Flasche entfernt werden. Verwenden Sie ausschließlich Gas, das für die Schweißarbeit mit den von Ihnen ausgewählten Materialen geeignet ist. ELEKTRISCHE SICHERHEIT Das Schweißgerät darf ausschließlich an einer geerdeten Netzversorgung betrieben werden. Verwenden Sie nur die empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge, schwere Verbrennungen bis zum Tod verursachen. Berühren Sie daher UNTER KEINEN UMSTÄNDEN Teile des Geräteinneren oder das geönete Gehäuse, wenn das Gerät im Betrieb ist.. Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät önen, damit sich die Spannung der Kondensatoren entladen kann. Berühren Sie niemals gleichzeitig Brenner und Masseklemme! Der Austausch von beschädigten Kabeln oder Brennern darf nur von qualiziertem und geschultem Fachpersonal vorgenommen werden. Tragen Sie beim Schweißen immer trockene, unbeschädigte Kleidung. Tragen Sie unabhängig von den Umgebungsbedingungen immer isolierendes Schuhwerk.

CEM-KLASSE DES GERÄTES

ACHTUNG! Dieses Gerät wird als Klasse A Gerät eingestuft. Es ist nicht für den Einsatz in Wohngebieten bestimmt, in denen die lokale Energieversorgung über das öentliche Niederspannungsnetz geregelt wird. In diesem Umfeld ist es auf Grund von Hochfrequenz-Störungen und Strahlungen schwierig die elektromagnetische Verträglichkeit zu gewährleisten. Das Gerät CARMIG entspricht der Norm CEI 61000-3-12 sofern die Stärke des Kurzschlusses Ssc größer oder gleich 1.4 MVA an der Schnittstelle zwischen der Stromversorgung des Benutzers und der öentlichen Versorgung ist. Der Installateur und der Betreiber sind dafür verantwortlich, dass das Gerät nur an einer Stromversorgung mit einer Kurzschlussstärke Ssc höher oder gleich 1.4 MVA angeschlossen ist, indem sie sich wenn nötig beim Versorgungsnetzbetreiber informieren. Dieses Gerät ist mit der Norm EN 61000-3-11 konform.

ELEKTROMAGNETISCHE FELDER UND STÖRUNGEN

Der durch Leiter ießende elektrische Strom erzeugt lokale elektrische und magnetische Felder (EMF). Beim Betrieb von Lichtbogenschweißanlagen kann es zu elektromagnetischen Störungen kommen. Durch den Betrieb dieses Gerätes können elektromedizinische, informationstechnische und andere Geräte in ihrer Funktionsweise beeinträchtigt werden. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Zum Beispiel Zugangseinschränkungen für Passanten oder individuelle Risikobewertung für Schweißer. Alle Schweißer sollten gemäß dem folgenden Verfahren die Exposition zu elektromagnetischen Feldern aus Lichtbogenschweißgeräten minimieren :

• Elektrodenhalter und Massekabel bündeln, wenn möglich machen Sie sie mit Klebeband fest;

• Achten Sie darauf, dass ihren Oberkörper und Kopf sich so weit wie möglich von der Schweißarbeit entfernt benden;

• Achten Sie darauf, dass sich die Kabel, der Brenner oder die Masseklemme nicht um Ihren Körper wickeln;

• Stehen Sie niemals zwischen Masse- und Brennerkabel. Die Kabel sollten stets auf einer Seite liegen;21 CARMIG

• Verbinden Sie die Massezange mit dem Werkstück möglichst nahe der Schweißzone;

• Arbeiten Sie nicht unmittelbar neben der Schweißstromquelle;

• Während des Transportes der Stromquelle oder des Drahtvorschubkoer nicht schweißen. Personen, die Herzschrittmacher oder Hörgeräte tragen, sollten sich vor Arbeiten in der Nähe der Maschine, von einem Arzt beraten lassen. Durch den Betrieb dieses Gerätes können elektromedizinische, informationstechnische und andere Geräte in Ihrer Funktionsweise beeinträchtigt werden. HINWEIS ZUR PRÜFUNG DES SCHWEISSPLATZES UND DER SCHWEISSANLAGE Allgemein Der Anwender ist für den korrekten Gebrauch des Schweißgerätes und des Zubehörs gemäß der Herstellerangaben verantwortlich. Die Beseitigung bzw. Minimierung auftretender elektromagnetischer Störungen liegt in der Verantwortung des Anwenders, ggf. mit Hilfe des Herstellers. Die korrekte Erdung des Schweißplatzes inklusive aller Geräte hilft in vielen Fällen. In einigen Fällen kann eine elektromagnetische Abschirmung des Schweißstroms erforderlich sein. Eine Reduzierung der elektromagntische Störungen auf ein niedriges Niveau ist auf jeden Fall erforderlich. Prüfung des Schweißplatzes Das Umfeld sollte vor der Einrichtung der Lichtbogenschweißeinrichtung auf potenzielle elektromagnetische Probleme geprüfen werden. Zur Bewertung potentieller elektromagnetischer Probleme in der Umgebung muss folgendes berücksichtigt werden: a) Netz-, Steuer-, Signal-, und Telekommunikationsleitungen; b) Radio- und Fernsehgeräte; c) Computer und andere Steuereinrichtungen; d) Sicherheitseinrichtungen, zum Beispiel, Industriematerialschutz; e) die Gesundheit benachbarter Personen, insbesondere wenn diese Herzschrittmacher oder Hörgeräte tragen; f) Kalibrier- und Messeinrichtungen; g) die Störfestigkeit anderer Einrichtungen in der Umgebung. Der Anwender muss prüfen, ob andere Werkstoe in der Umgebung benutzt werden können. Weitere Schutzmaßnahmen können dadurch erforderlich sein; h) die Tageszeit, zu der die Schweißarbeiten ausgeführt werden müssen. Die Größe der zu beachtenden Umgebung ist von der Struktur des Gebäudes und der anderen dort stattndenden Aktivitäten abhängig. Die Umgebung kann sich auch außerhalb der Grenzen der Schweißanlagen erstrecken. Prüfung des Schweißgerätes Neben der Überprüfung des Schweißplatzes kann eine Überprüfung des Schweißgerätes weitere Probleme lösen. Die Prüfung sollte gemäß Art. 10 der IEC/CISPR 11 durchgeführt werden. In-situ Messungen können auch die Wirksamkeit der Minderungsmaßnahmen bestätigen. HINWEIS ÜBER DIE METHODEN ZUR REDUZIERUNG ELEKTROMAGNETISCHER FELDER a. Öentliche Stromversorgung: Es wird empfohlen das Lichtbogenschweißgerät gemäß der Hinweise des Herstellers an die öentliche Versorgung anzuschließen. Falls Interferenzen auftreten, können weitere Maßnahmen erforderlich sein (z.B. Netzlter). Eine Abschirmung der Versorgungskabel durch ein Metallrohr kann erforderlich sein. Kabeltrommeln sollten vollständig abgerollt werden. Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung können erforderlich sein. b. Wartung des Gerätes und des Zubehörs: Es wird empfohlen das Lichtbogenschweißgerät gemäß der Hinweise des Herstellers an die öentliche Versorgung anzuschließen. Alle Zugänge, Betriebstüren und Deckel müssen geschlossen und korrekt verriegelt sein, wenn das Gerät in Betrieb ist. Das Schweißgerät und das Zubehör sollten in keiner Weise geändert werden mit Ausnahme der in den Anweisungen des Geräteherstellers erwähnten Änderungen und Einstellungen. Für die Einstellung und Wartung der Lichtbogenzünd- und stabilisierungseinrichtungen müssen die Anweisungen des Geräteherstellers besonders zu beachten. c. Schweißkabel: Schweißkabel sollten so kurz wie möglich und eng zusammen am Boden verlaufen. d. Potenzialausgleich: Alle metallischen Teile des Schweißplatzes sollten des Schweißplatzes sollten in den Potentialausgleich einbezogen werden. Es besteht trotzdem die Gefahr eines elektrischen Schlages, wenn Elektrode und Metallteile gleichzeitig berührt werden. Der Anwender muss sich von metallischen Bestückungen isolieren. e. Erdung des Werkstücks: Die Erdung des Werkstücks kann in bestimmte Fällen die Störung reduzieren. Die Erdung von Werkstücken, die Verletzungsrisiken für Anwender oder Beschädigung anderer elektrischen Materialen erhöhen können, sollte vermieden werden. Die Erdung kann direkt oder über einen Kondensator erfolgen. Der Kondensator muss gemäß der nationalen Normen gewählt werden. f. Schutz und Trennung: Eine Abschirmung von anderen Einrichtungen in der Umgebung oder der gesamten Schweißeinrichtung kann die Störungen reduzieren. Die Abschirmung der ganen Schweißzone kann für Spezialanwendungen in Betracht gezogen werden.

TRANSPORT UND TRANSIT DER SCHWEISSSTROMQUELLE

Ziehen Sie niemals an Brenner oder Kabeln, um das Gerät zu bewegen. Das Gerät darf ausschließlich in vertikaler Position transportiert werden. Das Gerät darf nicht über Personen oder Objekte hinweg gehoben werden. Halten Sie sich unbedingt an die unterschiedlichen Transportrichtlinien für Schweißgeräte und Gasaschen. Diese haben verschiedene Beförderungsnormen. Die Drahtspule sollte vor dem Heben und Transport des Schweißgerätes entfernt werden.22 CARMIG

Schweißkriechströme können Erdungsleiter zerstören, die Schweißanlage und elektrische Geräte beschädigen und die Erwärmung der Bauteile verursachen, die zum Brand führen können.

• Alle Schweißkabel müssen fest verbunden werden. Überprüfen Sie diese regelmäßig!

• Überprüfen Sie die Befestigung des Werkstücks! Diese mus fest und gut elektrisch leitend sein.

• Befestigen Sie alle elektrisch leitfähige Elemente (Rahmen, Wagen und Hebesysteme) der Schweißquelle, sodass sie isoliert sind !

• Legen Sie keine andere nicht isolierten Geräte (Bohrmaschine, Schleifgeräte usw.) auf die Schweißquelle, den Wagen oder die Hebesysteme!

• Legen Sie die Schweißbrenner oder die Elektrodenhalter auf eine isolierte Oberäsche, wenn sie nicht benutzt werden! AUFSTELLUNG

• Stellen Sie das Gerät ausschließlich auf festen und sicheren Untergrund, mit einem Neigungswinkel nicht größer als 10°.

• Achten Sie auf eine gute Belüftung und ausreichend Schutz bzw. Ausstattung der Räumlichkeiten. Der Netzstecker muss zu jeder Zeit frei zugänglich sein.

• Schützen Sie das Gerät vor Regen und direkter Sonneneinstrahlung.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.

• Das Gerät ist IP21 konform, d. h: - das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroße Fremdkörpern mit einem Durchmesser >12,5 mm, - Schutzgitter gegen senkrecht fallendes Tropfwasser

• Die Versorgungs-, Verlängerungs- und Schweißkabel müssen komplett abgerollt werden, um ein Überhitzungsrisiko zu verhindern. Der Hersteller GYS haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes entstanden sind. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung/ Überprüfung ist empfohlen.

• Ziehen Sie den Netzstecker, bevor Sie Arbeiten an dem Gerät vornehmen. Warten Sie bis der Lüfter nicht mehr läuft. Die Spannungen und Ströme in dem Gerät sind hoch und gefährlich.

• Nehmen Sie regelmäßig (mindenstens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie regelmäßig Prüfungen des GYS Gerätes auf seine elektrische Betriebssicherheit von qualiziertem Techniker durchführen.

• Prüfen Sie regelmäßig den Zustand der Netzzuleitung. Wenn diese beschädigt ist, muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

• Lüftungsschlitze nicht bedecken.

• Diese Stromquelle darf nicht zum Auftauen von gefrorenen Wasserleitungen, zur Batterieauadung und zum Starten von Motoren benutzt werden. MIT BEWEGLICHEN KOMPONENTEN ZUSAMMENHÄNGENDEN VERLETZUNGSGEFAHR! Drahtvorschubkoer vefügen über bewegliche Komponenten, die die Hände, Haare, Kleidungsstücke oder Werkzeuge erfassen und von daher Verletzungen verursachen können!

• Fassen Sie die beweglichen Komponenten und die Antriebsteile nicht an !

• Achten Sie darauf, dass Gehäuse- und Schutzdeckels während des Betriebs zu bleiben!

• Tragen Sie weder beim Einlegen des Drahts noch beim Wechseln der Drahtspule Handschuhe. Minimaler und maximaler Durchmesser des Schweißdraht: Ø 0,6 - Ø 1,0 mm Maximaler Gasdruck : 0,5MPa (5 Bar).23 CARMIG

MONTAGE – FUNKTION BESCHREIBUNG Die CARMIG Geräte sind traditionelle halb-automatische Schweißgeräte (MIG oder MAG) mit Gleichstrom (DC). Sie eig- nen sich für die Drahtsorten: Stahl, Edelstahl, Alu. NETZANSCHLUSS Dieses Gerät wird mit einem 16 A Typ EN 60309-1 Stecker geliefert. Es muss an einer 400V (50 - 60 Hz) dreiphasigen, geerdeten Steckdose mit vorschriftsmäßig angeschlossenem Schutzleiter betrieben werden. Der aufgenomme Strom (I1e) bei maximaler Leistung ist auf dem Gerät angegeben. Bitte prüfen Sie, ob die Stromver- sorgung und die Absicherung mit dem Strom, den Sie benötigen, übereinstimmen. In Ländern mit abweichender Netzversorgungswerten kann ein Tausch des Netzsteckers erforderlich sein, um die maximale Leistung abrufen zu können. Die CARMIG muss an einen 400V (50Hz) Netzanschluss MIT Erdung angeschlossen werden (Absicherung 10A träge und RCD IΔN 30mA. Das Gerät muss an einer 3-phasigen 400V-Spannungsversorgung mit Schutzleiter betrieben werden. BESCHREIBUNG DES GERÄTES (FIG II, S.2)

2- Leistungseinstellung - 1 Betriebsartenschalter und

7 Positionen: Anpassung der Schweißspannung. Die Einstellung der Schweißspannung ist abhängig von der Dicke des Werkstücks.

3 - Bedienfeld und «Smart» Tabelle

4 - Euro-Brenneranschluss

5 - Anzeige thermischer Überlastschutz: zeigt an, wenn

eine Abkühlungphase erforderlich ist.

7 - Netzzuleitung (3 m)

8- Massekabelanschluss

9- Abstellblech für Gasasche (max. 1 10 m³-Gasasche)

10 - Befestigungsband für Gasaschen. Achtung: Sichern

Sie immer die Gasasche (s. V-1)

11- Aufnahmedorn für Drahtrolle Ø 200 mm/ 300mm.

14- Anschluss für Brennerkabel

HALBSYNERGISCHES STAHL-/EDELSTAHLSCHWEISSEN (MAG MODUS) Die CARMIG Geräte können 0,6/0,8 und 1 mm Stahl- und Edelstahldrähte verschweißen (Fig. III - A). Diese Geräte sind bei Lieferung für den Betrieb mit Ø 0,8 mm Stahl und Edelstahldraht werksseitig voreingestellt. Das Kontaktrohr, die Spur der Antriebsrolle und die Führungsseele des Brenners sind für diesen Betrieb eingestellt. Wenn Sie Ø 0,6 mm Draht benutzen, müssen Sie das Kontaktrohr austauschen. Die Drahtförderrrollen weisen je zwei verschiedene Drahtaufnahmenuten auf (z.B. Ø 0,6 / 0,8 mm). In diesem Fall, positionieren Sie die Rollen so, dass 0,6 sichtbar ist. Benutzen Sie für das Schweißen von Ø 1,0 mm Drähten ein passendes Kontaktrohr und eine passende Antriebsrolle. Stahl- und Edelstahlschweißen verlangen die Anwendung von spezischen Gasgemischen wie Argon + CO2. Der Mengeanteil der Komponenten variiert je nach Anwendung. Bitten Sie bei der Auswahl des richtigen Gases einen Gase-Fachhändler um Empfehlung. Die richtige Gas- durchussmenge bei Stahl beträgt 12 bis 18 l/min je nach Umgebung und Schweißerfahrung. HALBSYNERGISCHES ALUMINIUMSCHWEISSEN (MIG MODUS) Die CARMIG Geräte können Ø 0,8 Aluminiumdrähte verschweißen (Fig. III - B) Al-Schweißen verlangt die Anwendung von entsprechenden Rein-Argon (Ar). Die richtige Gasdurchussmenge bei Alu- minium beträgt 15 bis 25 L/min je nach Umgebung und Schweißerfahrung. Wesentliche Unterschiede in der Einrichtung der Maschine zwischen Stahl und Aluminium sind unter anderem: - Drahtführungsrollen: benutzen Sie spezische Drahtführungsrollen für Aluminiumdraht. - Aluminiumdraht muss mit möglichst geringem Anspressdruck zwischen den Drahtförderrollen transportiert werden, da er sonst deformiert und ungleichmäßig gefördert wird. - Kapillarrohr: das Kapillarrohr darf nur beim Schweißen von Stahl und Edelstahl im Drahtvorschubmotor montiert sein. - Brenner: benutzen Sie einen speziellen Brenner für Alu. Dieser Brenner verfügt über eine Teonseele (nicht im Liefe- rumfang), wodurch die Reibung im Brenner reduziert wird. Die Führrungsseele am Rande des Anschlusses bitte NICHT abschneiden sondern bis zu den Drahtförderrollen führen. - Kontaktrohr: benutzen Sie ein Kontaktrohr SPEZIELL für Alu, das dem Drahtdurchmesser entspricht Ø 0,8 (Art.-Nr.: 041059 - nicht im Lieferumfang).24 CARMIG

MONTAGE DER DRAHTROLLEN UND SCHWEISSBRENNER (FIG V, S.3) Dies Gerät nimmt Ø 200/300 Massivdrahtspule auf (kompatible Spule mit Kunststokarkasse und Öko-Drahtkarkasse). Önen Sie die seitliche Geräteverkleidung.

• Positionieren Sie die Drahtrolle auf dem Aufnahmedorn (3) des Haspelträgers. Um eine 200mm Drahtrolle zu verwen- den, müssen Sie zuerst einen Adapter (Art.-Nr. 042889) am Haspelträger anbringen.

• Justieren Sie die Drahtrollenbremse (4), um die Drahtrolle bei Schweißstopp gegen Nachdrehen zu sichern. Ziehen Sie die Drahtrollenbremse generell nicht zu fest! Ziehen Sie die Halterungsschraube (2) fest.

• Die Antriebsrollen (7) sind mit 2 Führungsnuten versehen (Ø 0,8 / 1 bzw. Ø 1 / 1,2). Der seitlich sichtbare Wert entspricht der aktuellen Nutbreite. Verwenden Sie für den jeweiligen Drahtdurchmesser ausschließlich die passende Nut.

• Drahttransport-Montage: - Lockern Sie die Fixierungsschrauben der Drahtführung. - Legen Sie die Drahttransportrol- len mit der passenden Nut ein und ziehen Sie die Halterungsschraube (8) fest. - Positionieren Sie die Drahtführung (6) so nah wie möglich an der Transportrolle. Die Drahtführung darf keinen Kontakt mit der Transportrolle haben. Ziehen Sie nun die Fixierungsschrauben wieder an.

• Um den Transportdruck (5) korrekt einzustellen, betätigen Sie bei eingelegtem Draht den Brennertaster und justieren die Andruckmutter so, dass der Draht konstant transportiert wird. Zu starker Andruck wirkt sich negativ aus. Legen Sie zur Kontrolle den aus dem Kontaktrohr austretenden Draht zwischen Daumen und Zeigender und lösen Sie den Brennertaster aus. Wird der Draht bei leichtem Fingerdruck noch konstant gefördert, ist der Antrieb korrekt eingestellt.

• Übliche Andruckeinstellung des Drahttransportes (5): 3-4 für Stahl und 2-3 für Aluminum. GAS-ANSCHLUSS Den korrekten Druckminderer an der Gasasche montieren. Benutzen Sie den mitgelieferten Gasschlauch. Um Gasver- lust zu vermeiden, benutzen Sie die in der Zubehörbox enthaltenen Schlauchklemmen. Regeln Sie die Gasdurchussmenge mit den Einstellrad am Druckminderer. Hinweis: Die Einstellung der Gasdurchussmenge wird einfacher, wenn sie bei entspanntem Drahtvorschub den Bren- nertaster betätigen und die Durchußmenge am Manometer ablesen. DRAHT-AUSWAHL Die CARMIG Geräte können Drahtrollen von 200 oder 300 mm betreiben. Hier ist eine Zusammenfassung der möglichen Kombinationen: Drahtrollentyp Brenner Gas Stahl Ø 300 Brenner stahl inbegrien Argon + CO2 oder Reines CO2 Ø 200 Edelstahl Ø 200 CuSi3 Ø 200 Reines argon CuAl8 Ø 200 Alu AlMg5* Ø 300 Brenner alu nicht im Lieferumfang Ø 200

• Verwenden Sie eine Teonführungsseele (Art.-Nr. 041578) und ein Kontaktrohr speziell für Aluminium ein (Ø 0,8 Art.- Nr. 041059 - Ø 1,0 Art.-Nr. 041066) BESCHREIBUNG DES BEDIENFELDES (FIG III)

1- Min / Max Auswahltaste Schweißspannung

4- Anzeige thermischer Überlastschutz

BENUTZUNG CARMIG ermöglicht ein enfaches Einstellender Schweißspannung und der Drahtgeschwindigkeit. Anhand der SMART-Tabelle können Sie die Blechdicke und den Drahttyp schnell nden und mithilfe dieser Empfehlungen können Sie folgende Parameter auswählen:

• Die Spannung (7 Positionen-Betriebsartenschalter)

• Die Drahtgeschwindigkeit, indem Sie das Potentiometer (2) auf die angezeigte Farbzone stellen. Beispiel: Verschweißen von Blechdicke 0,8 mm mit Stahl-Drahtdurchmesser 0,8 mm:

• Wählen Sie Taste (1) auf Position «1»

• Positionieren Sie das Potentiometer (2) in der helleren Farbzone und justiren Sie «nach Geräusch» nach wenn erfor- derlich.25 CARMIG

• Beachten Sie die allgemeinrn Grundregeln des Schweißens.

• Lassen Sie das Gerät nach dem Schweißen oder während der Thermoschutz aktiv ist am Netz angeschlossen und eingeschaltet, um die Abkühlung des Gerätes durch den Lüfter zu ermöglichen.

• Thermischer Schutz : Das Symbol leuchtet und die Abkühlzeit beträgt 5 bis 10 Minuten. INSTANDHALTUNG

• Die Instandhaltung sollte nur von qualiziertem Fachpersonal durchgeführt werden.

• Schalten Sie das Gerät aus, trennen Sie die Stromversorgung und warten Sie bis der Ventilator sich nicht mehr dreht. (ACHTUNG : Im Gerät sind die Spannungen sehr hoch und deshalb gefährlich)

• Nehmen Sie regelmäßig (2 oder 3-Mal pro Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie regelmäßig Prüfungen des GYS France Gerätes auf seine elektrische Betriebssicherheit von qua- liziertem Fachpersonal durchführen.

• Überprüfen Sie regelmäßig den Zustand der Netzzuleitung. Wenn diese beschädigt ist, muss sie durch den Herstel- ler, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

• Kontrollieren Sie, ob der Ventilator nicht verstopft ist und die Kühlung des Gerätes sicher gestellt ist. UNSERER HINWEIS

• Kontrollieren Sie, ob der Ventilator nicht verstopft ist und die Kühlung des Gerätes ermöglicht.

• Ersetzen Sie regelmäßig das Kontaktrohr und die Düse des Brenners.

• Kontrollieren Sie, ob der Brenner und die Führungsseele nicht durch Metallstaub verstopft sind.

• Vermeiden Sie bitte Lichtbogenschweißen in einem luftigen Raum einzuführen.

FEHLER, URSACHE, LÖSUNGEN

FEHLER URSACHE LÖSUNGEN

Drahtvorschubgeschwindig- keit nicht konstant. Das Kontaktrohr ist verstopft. Reiningen Sie das Kontaktrohr oder tauschen Sie es aus und benutzen Sie Antihaftspray (Art.-Nr. 041806). Der Draht rutscht im Antrieb durch. Prüfen Sie den Druck des Rollenantriebes Ändern die Antriebsnut auf die korrekte Drahtstärke- Drahtführungsschlauch des Brenners nicht korrekt. Motor läuft nicht. Bremse der Drahtrolle oder Rollenantrieb zu fest. Lockern Sie die Bremse und den Rollenantrieb Versorgungsproblem. Prüfen Sie, ob der Schalter auf Position "EIN" ist. Schlechte Drahtförderung. Drahtführungsschlauch ver- schmutzt oder beschädigt. Reinigen Sie den Drahtführungsschlauch oder tau- schen Sie diesen aus. Drahtrollen-Bremse zu fest. Lockern Sie die Bremse. Kein Schweißstrom. Fehlerhafte Netzversorgung. Prüfen der Netzversorgung (Stecker, Kabel, Steckdose, Sicherung). Fehlerhafte Masseverbindung. Prüfen Sie die Masseklemme (Verbindung und Klem- mezustand). Brenner defekt. Prüfen Sie den Brenner bzw. tauschen Sie diesen aus. Drahtstau im Antrieb. Seele fehlerhaft. Prüfen bzw. austauschen. Draht blockiert im Brenner. Prüfen, reinigen oder austauschen. Fehlendes Kapillarrohr. Prüfen und einsetzen. Drahtvorschubgeschwindig- keit zu hoch. Drahtvorschubgeschwindigkeit reduzieren.26 CARMIG

FEHLER URSACHE LÖSUNGEN

Poröse Schweißnaht. Gasuß zu niedrig. Korrigieren Sie die Gaseinstellung Reiningen Sie das Material. Gasasche leer. Austauschen Schlechte Gasqualität. Austauschen Zugluft. Schweißzone absschirmen. Schmutzige Gasdüse. Reiningen oder austauschen. Schlechte Drahtqualität. Austauschen gegen geeigneten Schweißdraht. Schweißmaterial von schlech- ter Qualität (Rost usw). Schweißgut reinigen. Starke Spritzerbildung. Lichtbogenspannung zu nie- drig oder zu hoch. Schweißparameter kontrollieren. Masse schelcht positioniert. Positionieren Sie die Masse näher an der Schweißstelle. Schutzgasuss zu gering. Prüfen und einstellen. Gasmangel am Brenner. Fehlerhafte Gasverbindung. Gasschläuche und Verbindungen prüfen. Druckmin- derer und Magnetventile prüfen. HERSTELLERGARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt werden (nachweis Kaufbeleg). Nach Anerkenntnis des Garantieanspruchs durch den Hersteller bzw. seines Beauftragten erfolgen eine für den Käufer kostenlose Reparatur und ein kostenloser Ersatz von Ersatzteilen. Die Garantiezeitraum bleibt aufgrund erfolgter Garantieleistungen unverändert. Ausschluss: Die Garantieleistung erfolgt nicht bei Defekten, die durch unsachgemäßen Gebruach, Sturz oder harte Stöße sowie durch nicht autorisierte Reparaturen oder durch Transportschäden, die infolge des Einsendens zur Reparatur, hervor- gerufen worden sind. Keine Garantie wird für Verschleißteile (z. B. Kabel, Klemmen, Vorsatzscheiben usw.) sowie bei Gebruachsspuren übernommen. Das betreende Gerät bitte immer mit Kaufbeleg und kurzer Fehlerbeschreibung ausschließlich über den Fachhandel einschicken. Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (unterschrift) des zuvor Kostenvoran- schlags durch den Besteller. Im Fall einer Garantieleistung trägt der Hersteller ausschließlich die Kosten für den Rückver- sand an den Fachhändler.27 CARMIG

) / entsprechende Arbeitsspannung (U
