MANUALE UTENTE G72 CHAUVIN ARNOUX

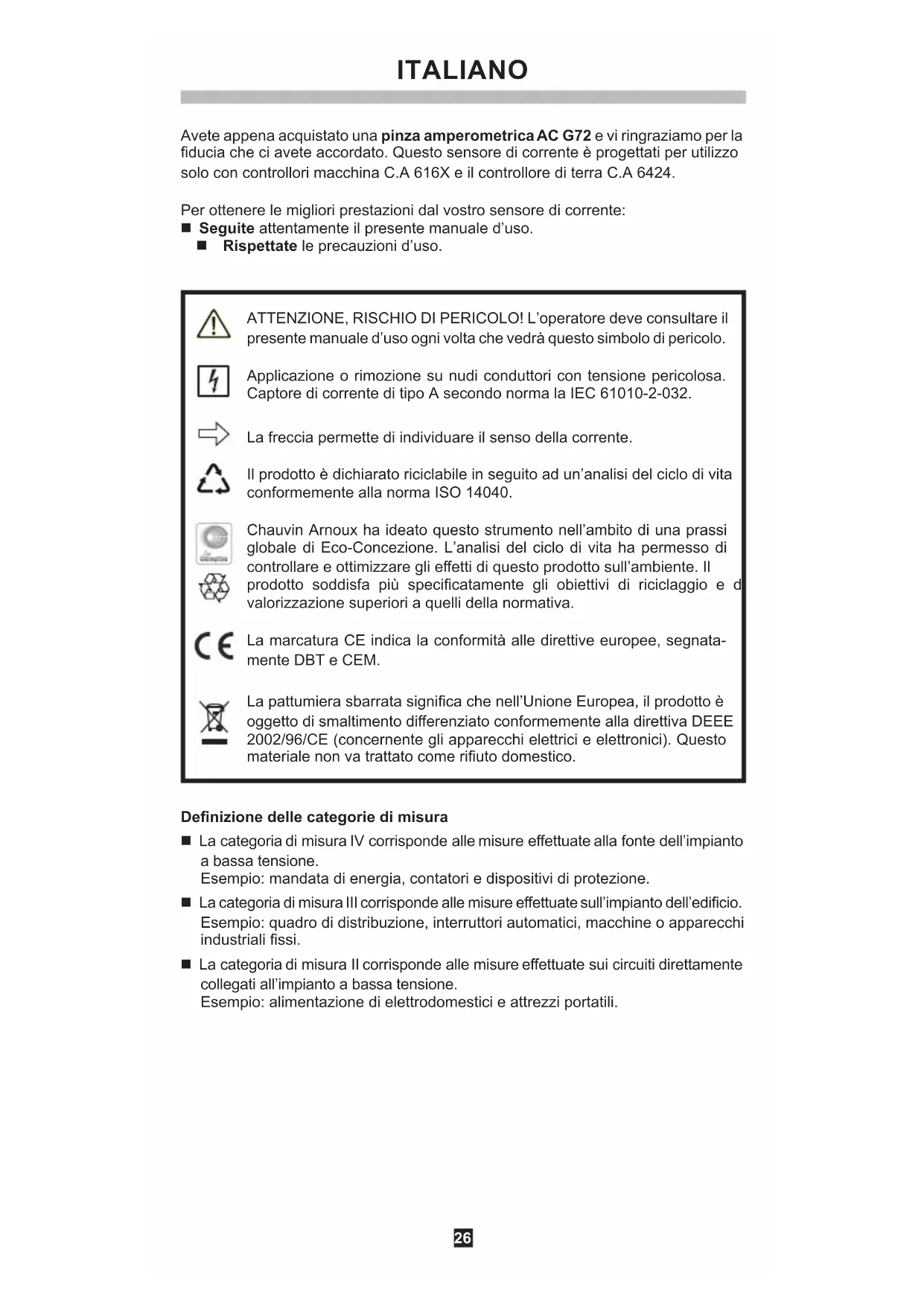

Avete appena acquistato una pinza amperometrica AC G72 e vi ringraziamo per la fiducia che ci avete accordato. Questo sensore di corrente è progettati per utilizzo solo con controllori macchina C.A 616X e il controllore di terra C.A 6424.

Per ottenere le migliori prestazioni dal vostro sensore di corrente:

■ Seguite attentamente il presente manuale d'uso.

■ Rispettate le precauzioni d'uso.

ATTENZIONE, RISCHIO DI PERICOLO! L'operatore deve consultare il presente manuale d'uso ogni volta che vedrà questo simbolo di pericolo.

Applicazione o rimozione su nudi conduttori con tensione pericolosa. Captore di corrente di tipo A secondo norma la IEC 61010-2-032.

La freccia permette di individuare il senso della corrente.

Il prodotto è dichiarato riciclabile in seguito ad un'analisi del ciclo di vita conformemente alla norma ISO 14040.

Chauvin Arnoux ha ideato questo strumento nell'ambito di una prassi globale di Eco-Concezione. L'analisi del ciclo di vita ha permesso di controllare e ottimizzare gli effetti di questo prodotto sull'ambiente. Il prodotto soddisfa più specificatamente gli obiettivi di riciclaggio e di valorizzazione superiori a quelli della normativa.

La marcatura CE indica la conformità alle direttive europee, segnata-mente DBT e CEM.

La pattumiera sbarrata significa che nell'Unione Europea, il prodotto è oggetto di smaltimento differenziato conformemente alla direttiva DEEE 2002/96/CE (concernente gli apparecchi elettrici e elettronici). Questo materiale non va trattato come rifiuto domestico.

Definizione delle categorie di misura

■ La categoria di misura IV corrisponde alle misure effettuate alla fonte dell'impianto a bassa tensione.
Esempio: mandata di energia, contatori e dispositivi di protezione.
La categoria di misura III corrisponde alle misure effettuate sull'impianto dell'edificio. Esempio: quadro di distribuzione, interruttori automatici, macchine o apparecchi industriali fissi.
La categoria di misura Il corrisponde alle misure effettuate sui circuiti direttamente collegati all'impianto a bassa tensione.
Esempio: alimentazione di elettrodomestici e attrezzi portatili.

Questo strumento è conforme alla norma di sicurezza IEC 61010-2-032, per tensioni fino a 300 V in categoria III.

Il mancato rispetto delle indicazioni di sicurezza può causare un rischio di shock elettrico, incendio, esplosione, distruzione dello strumento e degli impianti.

L'operatore e/o l'autorità responsabile deve leggere attentamente e assimilare le varie precauzioni d'uso. La buona conoscenza (e la perfetta coscienza) dei rischi correlati all'elettricità è indispensabile per ogni utilizzo di questo strumento.
Se utilizzate lo strumento in maniera non conforme alle specifiche, la protezione che dovrebbe fornire potrà venire compromessa, mettendovi di conseguenza in pericolo.
La sicurezza di qualsiasi sistema integrante questo strumento rientra nelle responsabilità dell'assemblatore del sistema.
■ Rispettate le condizioni ambientali di utilizzo.
Non utilizzate lo strumento se il suo corpo è aperto, deteriorato o rimontato male. Prima di ogni utilizzo verificate che gli isolanti dei cavi, le scatole e gli accessori siano in buone condizioni. Qualsiasi elemento il cui isolante è deteriorato (seppure parzialmente) va messo fuori servizio per opportuna riparazione o trasporto in discarica.
■ Prima di utilizzare il vostro strumento, verificate che sia perfettamente asciutto: se è bagnato occorre tassativamente asciugarlo prima di procedere ai vari collegamenti e al funzionamento.
■ Durante la manipolazione dello strumento, non mettete le dita oltre la guardia fisica.
■ Non sottoporre la pinza a spruzzi o spargimento d'acqua (o qualsiasi altro liquido)
■ Mantenere i traferri della pinza perfettamente puliti. Un'impurità, benché minima, può causare il cattivo funzionamento della pinza.
■ Utilizzate sistematicamente i dispositivi di protezione individuale.
■ Ogni procedura di riparazione o di verifica metrologica va effettuata da personale competente e autorizzato.

SOMMARIO

1. PRESENTAZIONE......28

1.1. Pinze G72.... 28

1.2. Caratteristiche della consegna 29

1. UTILIZZO 29

2. CARATTERISTICHE....30

3.1. Condizioni ambientali .... 30

3.2. Caratteristiche costruttive.... 30

3.3. Limitazione della frequenza in funzione dell'ampiezza 31

3.4. Conformità alle norme internazionali .... 31

1. MANUTENZIONE 32

4.1. Pulizia....32

1. GARANZIA....32

1. PRESENTAZIONE

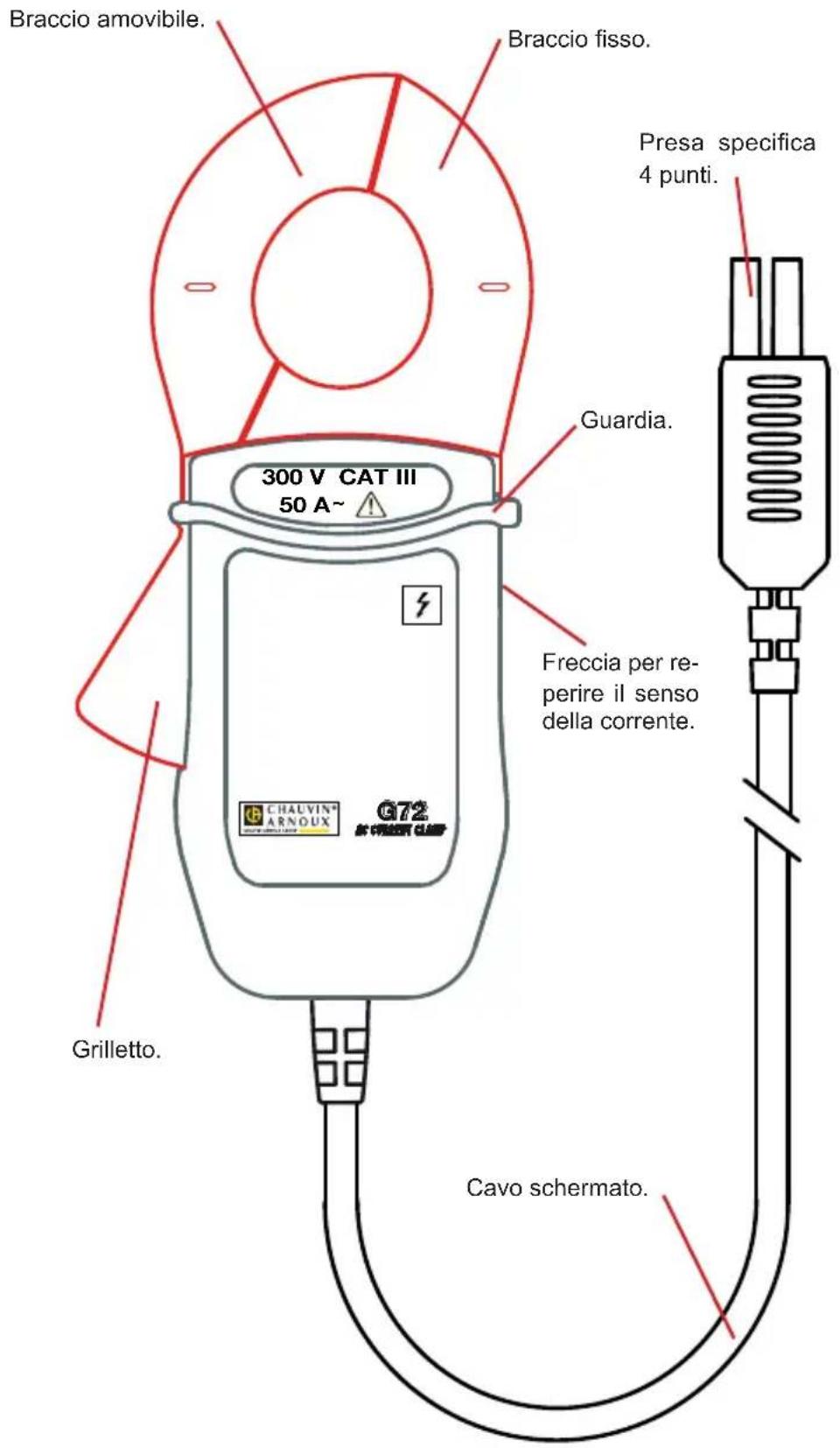

1.1. PINZE G72

Braccio amovibile. Braccio fisso. Presa specifica 4 punti. Guardia. 300 V CAT III 50 A~ Grilletto. Freccia per re- perire il senso della corrente. Cavo schermato.

Le pinze amperometriche permettono di misurare la corrente circolante in un cavo senza dover aprire il circuito. Permettono inoltre di isolare l'utilizzatore dalle tensioni pericolose presenti nel circuito.

La pinza G72 permette di misurare le correnti di dispersione alternate fino a 50 A, con usuali frequenze industriali.

Il suo funzionamento è basato sul principio del trasformatore di corrente.

La sua forma ergonomica e il suo ingombro ridotto ne fanno una pinza particolarmente adatta alla misura negli armadi elettrici, nei distributori o su fasci di cavi.

1.2. CARATTERISTICHE DELLA CONSEGNA

La pinza è fornita in una scatola di cartone con:

■ un attacco Velcro,
■ un manuale d'uso in 5 lingue,
■ un certificato di verifica.

2. UTILIZZO

■ Collegate la pinza all'ingresso corrente del controllore.
■ Premere il grilletto della pinza per aprire le ganasce.

500 V CAT III 30 A -

■ Stringere il cavo da misurare. Il cavo verrà centrato per quanto possibile centrato all'interno delle ganasce della pinza.
La freccia posta sulla scatola della pinza va orientata nel senso presunto della corrente.
■ Abbandonate il grilletto e verificate che le ganasce siano correttamente richiuse.

Per la configurazione della misura e le caratteristiche tecniche riferirsi al libretto di funzionamento del controllore con cui utilizzate il vostro sensore di corrente.

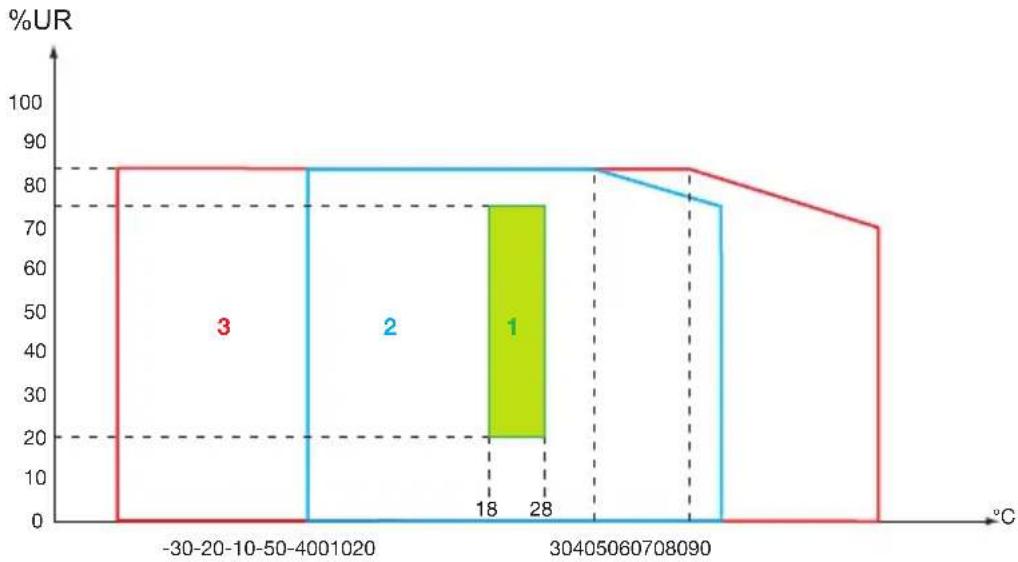

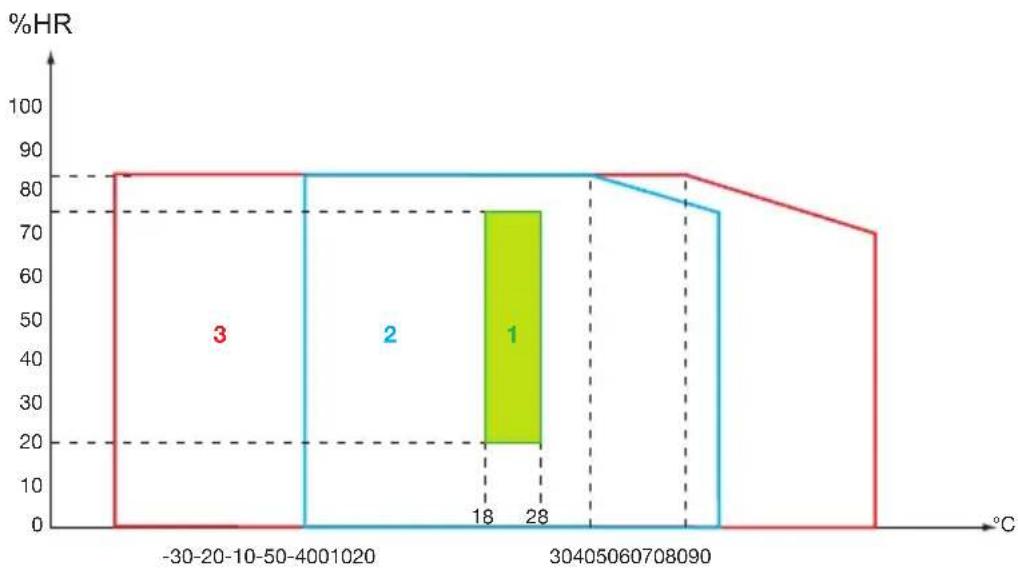

3.1. CONDIZIONI AMBIENTALI

1= Campo di riferimento
2= Campo di funzionamento
3= Campo di stoccaggio

Utilizzo all'interno.

Grado di inquinamento 2

Altitudine < 2000 m

3.2. CARATTERISTICHE COSTRUTTIVE

■ Dimensioni (L x Am x Al) 157 x 81 x 38 mm

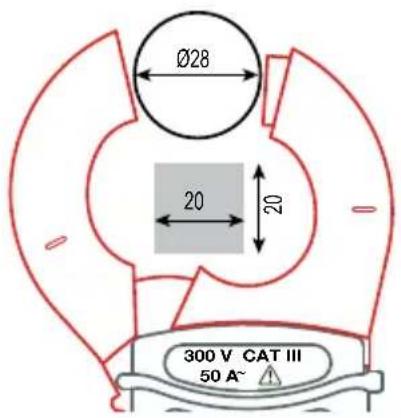

■ Diametro di serraggio 28 mm di diametro o una barra da 20 x 20 mm

Ø28 20 20 300 V CAT III 50 A~

■ Cavo 2 metri di lunghezza
Massa

250 g circa

Indice di protezione

■ IP 40 secondo IEC 60529
■ IK 06 secondo IEC 50102

Prova di caduta: 1 m secondo EC 61010-2-032

3.3. LIMITAZIONE DELLA FREQUENZA IN FUNZIONE DELL'AMPIEZZA

3.4. CONFORMITÀ ALLE NORME INTERNAZIONALI

Sicurezza elettrica secondo IEC 61010-2-032.

Tensione massima assegnata: 300 V Cat III.

Tipo di captore di corrente secondo norma la IEC 61010-2-032: tipo A

4. MANUTENZIONE

Lo strumento non comporta pezzi sostituibili da personale non formato e non autorizzato. Qualsiasi intervento non autorizzato o qualsiasi sostituzione di pezzi con pezzi equivalenti rischia di compromettere gravemente la sicurezza.

4.1. PULIZIA

Disinserire ogni allacciamento della pinza.

Utilizzare un panno soffice, leggermente inumidito con acqua saponata. Sciacquare con un panno umido e asciugare rapidamente utilizzando un panno asciutto o dell'aria compressa. Si consiglia di non utilizzare alcool, solventi o idrocarburi.

Mantenete i traferri delle pinze perfettamente puliti.

5. GARANZIA

Salvo stipulazioni espresse preventivamente, la nostra garanzia è valida, 24 mesi a decorrere dalla data di messa a disposizione del materiale (estratto dalle nostre Condizioni Generali di Vendita disponibili su richiesta).

La garanzia non si applica in seguito a:

• Utilizzo inappropriato dell'attrezzatura o utilizzo con materiale incompatibile;
  ■ Modifiche apportate alla fornitura senza l'autorizzazione esplicita del servizio tecnico del fabbricante;
  ■ Lavori effettuati sullo strumento da una persona non autorizzata dal fabbricante;
  Adattamento ad un'applicazione particolare, non prevista dalla progettazione del materiale o non indicata nel manuale d'uso;
  ■ Danni dovuti ad urti, cadute o a fortuito contatto con l'acqua.
