MODE D'EMPLOI G72 CHAUVIN ARNOUX
FR - Notice de fonctionnement
GB - User's manual
Pince ampéremétrique AC
AC current clamp
AC Zangenstromwandler
Pinza amperometrica CA
Pinza amperimetrica CA

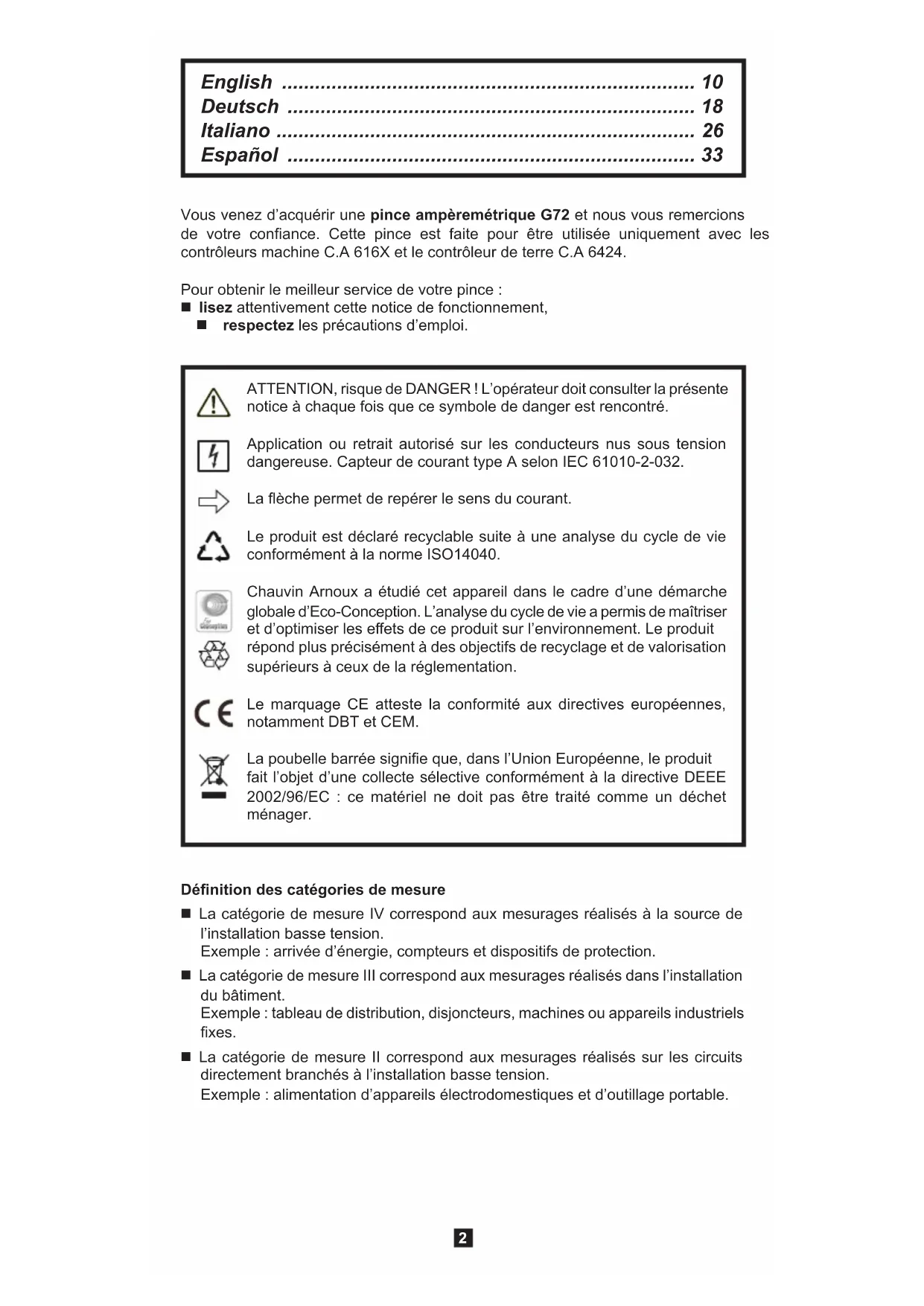

English 10
Deutsch 18
Italiano 26
Español 33
Vous venez d'acquérir une pince ampèremétrique G72 et nous vous remercions de votre confiance. Cette pince est faite pour être utilisée uniquement avec les contrôleurs machine C.A 616X et le contrôleur de terre C.A 6424.
Pour obtenir le meilleur service de votre pince :
■ lisez attentivement cette notice de fonctionnement,
■ respectez les précautions d'emploi.
ATTENTION, risque de DANGER! L'opérateur doit consulter la présente notice à chaque fois que ce symbole de danger est rencontré.
Application ou retrait autorisé sur les conducteurs nus sous tension dangereuse. Capteur de courant type A selon IEC 61010-2-032.
La flèche permet de repérer le sens du courant.
Le produit est déclaré recyclable suite à une analyse du cycle de vie conformément à la norme ISO14040.
Chauvin Arnoux a étudié cet appareil dans le cadre d'une démarche globale d'Eco-Conception. L'analyse du cycle de vie a permis de maîtriser et d'optimiser les effets de ce produit sur l'environnement. Le produit répond plus précisément à des objectifs de recyclage et de valorisation supérieurs à ceux de la réglementation.
Le marquage CE atteste la conformité aux directives européennes, notamment DBT et CEM.
La poubelle barrée signifie que, dans l'Union Européenne, le produit fait l'objet d'une collecte sélective conformément à la directive DEEE 2002/96/EC : ce matériel ne doit pas être traité comme un déchet ménager.
Définition des catégories de mesure
■ La catégorie de mesure IV correspond aux mesurages réalisés à la source de l'installation basse tension.
Exemple : arrivée d'énergie, compteurs et dispositifs de protection.
■ La catégorie de mesure III correspond aux mesurages réalisés dans l'installation du bâtiment.
Exemple : tableau de distribution, disjoncteurs, machines ou appareils industriels fixes.
■ La catégorie de mesure II correspond aux mesurages réalisés sur les circuits directement branchés à l'installation basse tension.
Exemple : alimentation d'appareils électrodomestiques et d'outillage portable.
Cet appareil est conforme à la norme de sécurité IEC 61010-2-032, pour des tensions jusqu'à 300 V en catégorie III.
Le non-respect des consignes de sécurité peut entraîner un risque de choc électrique, de feu, d'explosion, de destruction de l'appareil et des installations.
L'opérateur et/ou l'autorité responsable doit lire attentivement et avoir une bonne compréhension des différentes précautions d'emploi. Une bonne connaissance et une pleine conscience des risques des dangers électriques est indispensable pour toute utilisation de cet appareil.
Si vous utilisez cet appareil d'une façon qui n'est pas spécifiée, la protection qu'il assure peut être compromise, vous mettant par conséquent en danger.
La sécurité de tout système qui pourrait intégrer cet appareil relève de la responsabilité de l'assembleur du système.
■ Respectez les conditions environnementales d'utilisation.
N'utilisez pas l'appareil s'il semble endommagé, incomplet ou mal fermé. Avant chaque utilisation, vérifiez le bon état de l'isolant des bras de la pince, du boîtier et du cordon. Tout élément dont l'isolant est détérioré (même partiellement) doit être consigné pour réparation ou pour mise au rebut.
■ Avant d'utiliser votre appareil, vérifiez qu'il est parfaitement sec. S'il est mouillé, il doit impérativement être entièrement séché avant tout branchement ou toute mise en fonctionnement.
■ Lors de la manipulation de l'appareil, ne placez pas les doigts au-delà de la garde physique.
■ Ne soumettez pas la pince à des projections ou à des chutes d'eau ou de tout autre liquide.
■ Maintenez les surfaces des fers propres. Une salissure, même minime, peut entraîner un dysfonctionnement de la pince.
■ Utilisez systématiquement des protections individuelles de sécurité.
■ Toute procédure de dépannage ou de vérification métrologique doit être effectuée par du personnel compétent et agréé.
SOMMAIRE
- PRÉSENTATION .... 4
1.1. Pince G72....4
1.2. État de livraison....5
-
UTILISATION....5
-
CARACTÉRISTIQUES....6
3.1. Conditions d'environnement....6
3.2. Caractéristiques constructives ...... 6
3.3. Conformité aux normes internationales.... 7
- MAINTENANCE....7
4.1. Nettoyage....7
- GARANTIE ....7

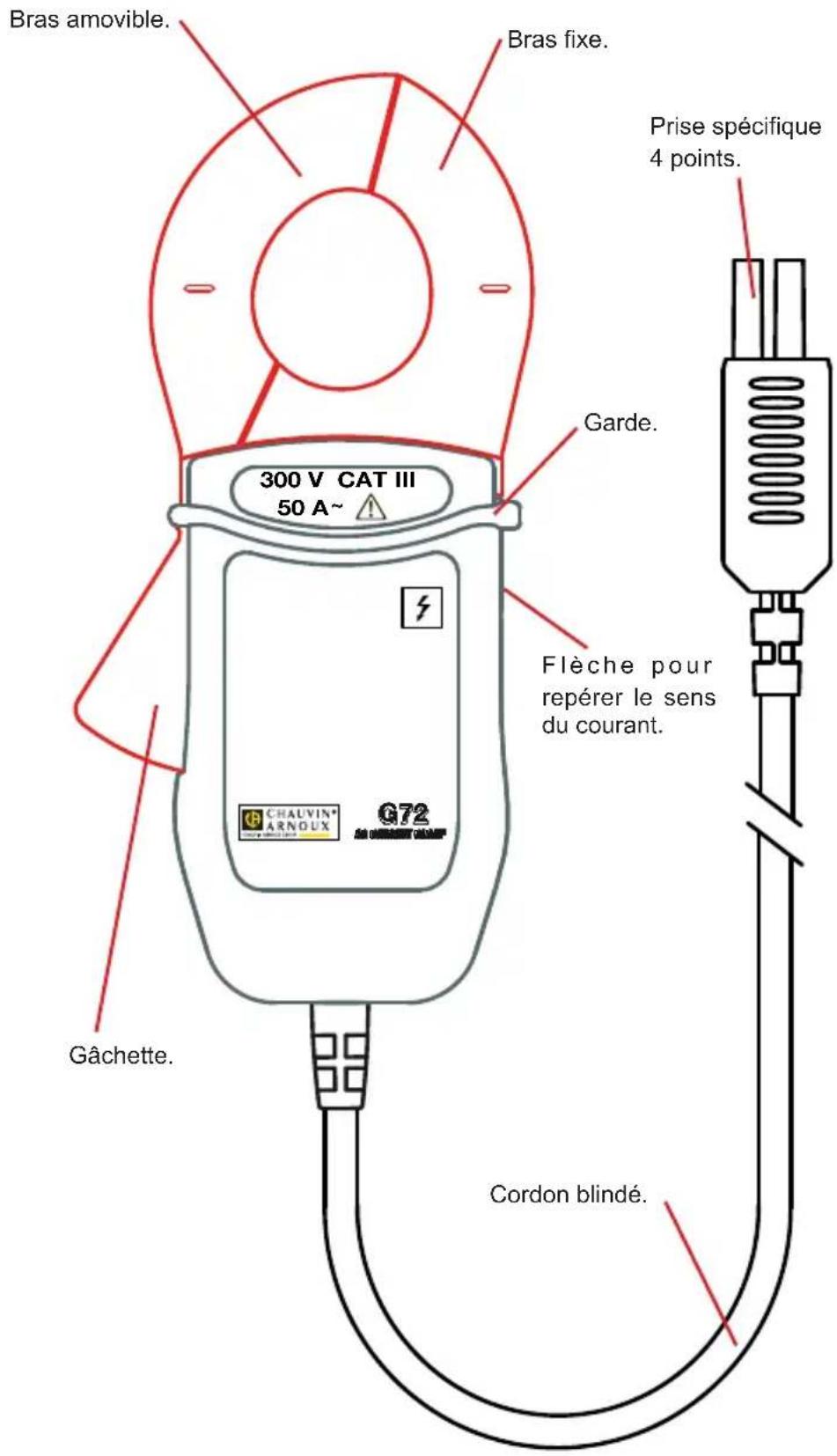

1.1. PINCE G72
La pince G72 permet de mesurer des courants de fuite alternatifs jusqu'à 50 A, aux fréquences industrielles usuelles.
Son fonctionnement est basé sur le principe du transformateur de courant.
Sa forme ergonomique et son faible encombrement en font une pince particulièrement adaptée à la mesure dans des armoires électriques, des répartiteurs ou sur des faisceaux de câbles.
1.2. ÉTAT DE LIVRAISON
La pince est livrée dans une boîte en carton avec :
■ une attache velcro,
■ une notice de fonctionnement 5 langues,
■ un certificat de vérification.
2. UTILISATION
■ Branchez la pince sur l'entrée courant du contrôleur.
■ Appuyez sur la gâchette de la pince pour ouvrir les mâchoires de la pince.
La flèche située sur le boîtier de la pince doit être orientée dans le sens supposé du courant.
■ Relâchez la gâchette et veillez à ce que les mâchoires soient correctement refermées.
Pour la configuration de la mesure et les caractéristiques techniques, reportez-vous à la notice de fonctionnement du contrôleur avec lequel vous utilisez votre pince.
3. CARACTÉRISTIQUES
3.1. CONDITIONS D'ENVIRONNEMENT
1 = Domaine de référence.
2 = Domaine d'utilisation.
3 = Domaine de stockage.
Utilisation à l'intérieur.
Degré de pollution 2
Altitude < 2000 m
3.2. CARACTÉRISTIQUES CONSTRUCTIVES
■ Dimensions (L x I x H) 157 x 81 x 38 mm

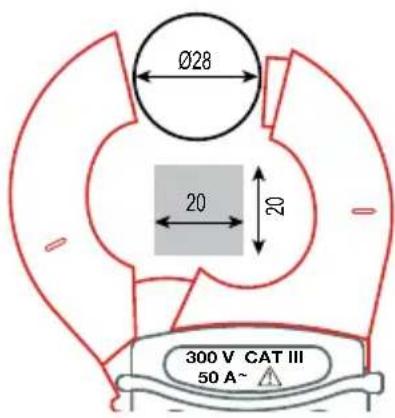

■ Capacité d'enserrage 28 mm de diamètre ou une barre de 20 x 20 mm
■ Masse environ 250 g
Indice de protection
■ IP 40 selon IEC 60529
■ IK 06 selon IEC 50102
Essai de chute : 1 m selon IEC 61010-2-032

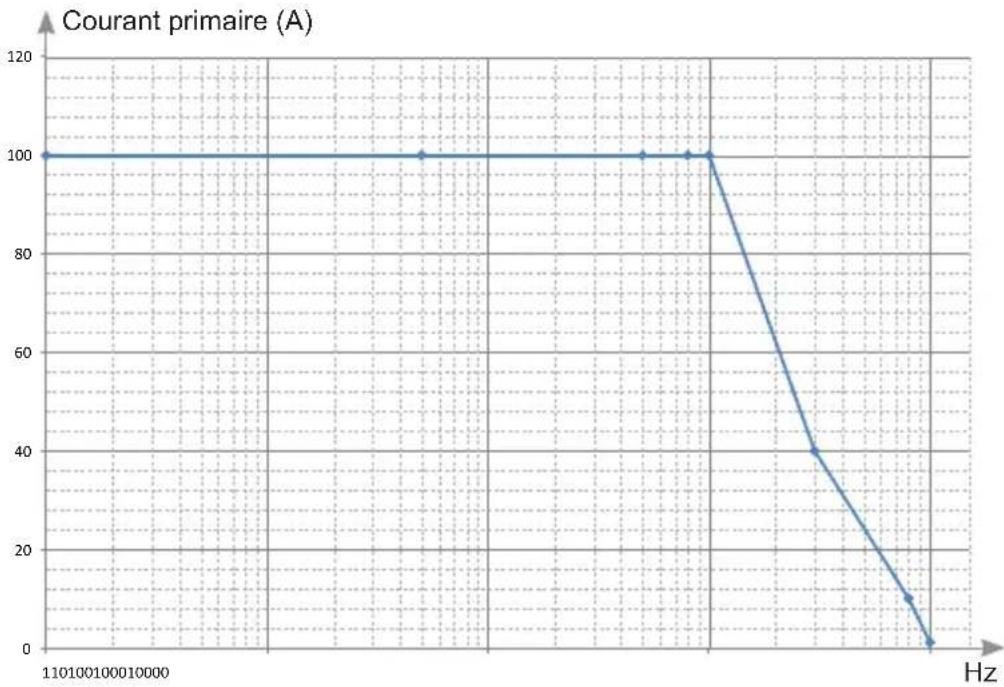

3.3. LIMITATIONENFRÉQUENCEENFONCTIONDEL'AMPLITUDE
line
| Frequency (Hz) | Courant primaire (A) | | -------------- | --------------------- | | 110 | 100 | | 250 | 100 | | 300 | 100 | | 400 | 60 | | 500 | 40 | | 600 | 20 | | 700 | 10 | | 800 | 5 |3.4. CONFORMITÉ AUX NORMES INTERNATIONALES
Sécurité électrique selon IEC 61010-2-032.
Tension maximale assignée : 300 V Cat III.
Type de capteur de courant selon l'EC 61010-2-032 : type A
4. MAINTENANCE
L'appareil ne comporte aucune pièce susceptible d'être remplacée par un personnel non formé et non agréé. Toute intervention non agréée ou tout remplacement de pièce par des équivalences risque de compromettre gravement la sécurité.
4.1. NETTOYAGE
Déconnectez tout branchement de la pince.
Utilisez un chiffon doux, légèrement imbibé d'eau savonneuse. Rincez avec un chiffon humide et séchez rapidement avec un chiffon sec ou de l'air pulsé. N'utilisez pas d'alcool, de solvant ou d'hydrocarbure.
Maintenez les entrefers en parfait état de propreté.
5. GARANTIE
Notre garantie s'exerce, sauf stipulation expresse, pendant 24 mois après la date de mise à disposition du matériel. Extrait de nos Conditions Générales de Vente, communiquées sur demande.
La garantie ne s'applique pas suite à :
■ une utilisation inappropriée de l'équipement ou à une utilisation avec un matériel incompatible ;
■ des modifications apportées à l'équipement sans l'autorisation explicite du service technique du fabricant ;
■ des travaux effectués sur l'appareil par une personne non agréée par le fabricant ;
■ une adaptation à une application particulière, non prévue par la définition du matériel ou non indiquée dans la notice de fonctionnement ;
■ des dommages dus à des chocs, chutes ou inondations.
