MANUALE UTENTE Koolweld 3 GYS

Unità di raffreddamento

Agregat chlodzacy

1

KCRYPTON / TITANIUM (option)
3

II

E

MONTAGE SUR CHARIOT (OPTION) / TROLLEY SET-UP (OPTION) / MONTAGE AUF FAHRWAGEN (OPTION) / MONTAJE SOBRE CARRO (OPCION) / MONTAGE OP DE TROLLEY (OPTIE) / MONTAGGIO SU CARRELLO (OPZIONE) / MONTAZ NA WOZKU (OPCJA)

10m^3 L-075498

Queste istruzioni devono essere lette e ben comprese prima dell'uso.

Ogni modifica o manutenzione non indicata nel manuale non delve essere effettuata.

Ogni danno corporale o materiale dovuto ad un utilizzo non conforme alle istruzioni presenti su quello manuale non potr è essere considerato a carico del fabbricante.

In caso di problema o incertezza, consultare una persona qualificata per manipolare correttamente l'installazione.

AMBIENTE

Qesto dispositivo devesse usero solamente perfare delle operazioni di saldatura nei limiti indicati sulltarghta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadequato o pericoloso, il fabricante non potra essere ritenuto responsabile.

Il dispositivo deve essere utilizzato in un locale alla sponze, né acido, né gas inflammabili o altre sostenze corrosive, e lo stesso vale per il suo stoccaggio. Assicurarsi che durante l'utilizzo ci sa在一 Buona circolazione d'aria.

Intervalli di temperatura:

Utilizzo tra -10 e +40°C (+14 e +104°F).

Stoccaggio tra -20 e +55^ (-13 e 131°F).

Umidità dell'aria:

Inferiore o uguala a 50% a 40^ (104^)

Inferiore o uguae a 90% a 20^ (68^)

Altitudine:

Fino a 1000 m al di sopra del livello del mare (3280 piedi).

PROTEZIONE INDIVIDUALE E DEI TERZI

La saldatura ad arco cui siere pericolosa e causare ferite gravi o mortali.

La saldatura espone gli individui ad una fonte pericolosa di calorie, di radiazione luminosa dell'arco, di campi elettromagnetic (attenzione ai portatori di pacemaker), di rischio di folgorazione, di rumore e di emanazioni gassose.

Proteggere voi e gli altri, rispetto le seguenti istruzioni di sicurezza:

Per proteggervi da ustioni e radiazioni, portare vestiti alla risolto, isolanti, asciutti, ignifugati e in buono stato, che coprano tuto il corpo.

Usare guanti che garantiscano l'isolamento elettrico e termico.

Utilizzare una protezione di saldatura e/o un casco per saldatura di livello di protezione sufficiente (variabile a seconda delle applicazioni). Proteggere gli occhi durante le operazioni di pulizia. Le lenti a fatto sono particolarmente sconsigliate.

Potrebbe essere necessario limitare le aree con delle tende ignifughe per proteggere la zona di saldatura dai raggi dell'arco, delle proiezioni e dalle scorie incandescenti.

Informare le persone della zona di saldatura di non fissare le radiazioni d'arco e neanche i pezzi in fusione e di portare vestiti adeguati per proteggersi.

Utilizzare un casco contro il rumore se le procedure di saldatura arrivano ad un livello sonoro superiore al limite autorizzato (lo stesso per tutte le persone in zona saldatura).

Mantenere a distanza delle parti mobili (ventilatore) le mani, i capelli, i vestiti.

Non toglire mai le protezioni carter dall'unità di refrigerazione quando la fonte di corrente di saldatura è collegata alla presa di corrente, il fabbricante non potra essere ritenuto responsable in caso d'accidente.

I pezzi appena saldati sono caldi e possono causare ustioni durante la manipolazione. Quando s'interviene sulla torcia o sul portalelettro, bisogna assicurarsi che quosti siano sufficientemente freddi e aspettare almeno 10 minuti prima di qualsiasi intervento. L'unità di raffreddamento deve essere accesa prima dell'uso di una torcia a raffreddamento liquido per assicurarsi che il liquido non Cause uszioni.

E importate rendere sicura la zona di lavoro prima di abbandonarla per proteggere le persone e gli oggetti.

FUMI DI SALDATURA E GAS

Fumi, gas e polveri emessi alla saldatura sono pericolosi per la salute. E necessario prevedere una ventilazione sufficiente e a volte e necessario un apporto d'aria. Una maschera ad aria fresca potrebbe essere una soluzione in caso di aerazione insufficiente.

Verificare che l'aspirazione sia efficace controllandola in relazione alle norme di sicurezza.

Attenzione, la saldatura in ambienti di piccola dimensione necessita di una sorveglianza a distance di sicurezza. Inoltre il taglio di certi materiali contenenti piombo, cadmio, zinco, mercurio o berillio più essere particolaremente nocivo; pulire e sgrassare le parti prima di tagliarle.

Le bombe devono essere posizionate in locali aperti ed aerati. Devono essere in posizione verticale su supporto o su carrello.

La saldatura è proibita se effettuata in prossimità di grasso o vernici.

RISCHIO DI INCENDIO E DI ESPLOSIONE

Proteggere completamente la zona di saldatura, i materiali infiammabili devono essere allontanati di almeno 11 metri. Un'attrezzatura antincendio deve essere presente in prossimità delle operazioni di saldatura.

Attenzione alle proiezioni di materia calda o di scintille anche attraverso le fessure, queste possono essere causa di incendio o di esplosione.

Allontanare le personne, gli oggetti inflammabili e i contentitori molto pressione ad una distanza di sicurezza sufficiente.

La saldatura nei container o tubature chiuse è proibita e se anni sono aperti devono prima assere svuotati di agli materiale infiammabile o esplosivo (olio, carburante, residui di gas...).

Le operazioni di molatura non devono essere dirette verso la fonte di corrente di saldatura o verso dei materiali inflammabili.

SICUREZZA ELETTRICA

La rete elettrica usata deve imperativamente avee una messa a terra. Usare la grandezza del fusibile consigliata sulla tabella segnaletica.

Una scarica elettrica potrebbe essere fonte di un grave incidente diretto, indiretto, oanche mortale.

Non toccare mai le parti sotto tensione all'interno o all'esterno della fonte di corrente di saldatura quando quest'ultima è alimentata (Torce, pinze, cavi, elettrodi) perché sono collegate al circuito di saldatura.

Prima di aprir la fonte di corrente di saldatura, bisogna disconnetterla alla ree e attendere 2 min. affinche l'insieme dei condensatori sa scarico.

Non toccare dello stesso momento la torcia e il morsetto di massa.

Far sostitui e cavi e le torque danneggiati solo da persone abilitate e qualificare. Dimensionare la sezione dei cavi in funzione dell'applicazione.

Utilizzare sempre vestiti asciutti e in buono stato per isolarsi dal circuito di saldatura. Portare scarpe isolanti, indifferentamente dall'ambiente di lavoro.

TRASPORTO E TRANSITO DEL DISPOSITIVO

E meglio scaricare l'unità di raffreddamento prima del trasporto. Non far passare il dispositivo sopra una persona o oggetti.

INSTALLAZIONDELDISPOSITIVO

• Mettere il disposativo su un suolo in cui l'inclinazione massima è di 10^ .
• Non usare in un ambiente con polveri metalliche conductrici.
  Il dispositivo delve essere al sicuro alla pioggia e non delve essere esesto ai raggi del sole.
  Il materiale è di grado di protezione IP23, che significata:
• aree pericolose protette per impedire il contatto con corpi solidi di diam >12.5 mm et,
• protezione contro la pioggia diretta a 60^ in relazione alla verticale.
  Questo materiale potrebbe assere usato all'aperto con l'indice di protezione IP23.

MANUTENZIONE / CONSIGLI

Le manutenzioni devono essere effettuate sol Togliere la corrente scollegando la presa, e a All'interno, le tensioni e l'intensità sono elevate

Le manutenzioni devono essere effettuate solo da personale qualificato. è consigliata una manutenzione annuale.
- Togliere la corrente scollegando la presa, e aspetto l'arresto del ventilatore prima di cominciare a lavorare sul disposizio.

• Regolarmente, togliere il coperchio e spolverare con l'aiuto di una pistola ad aria. Cogliere l'occasion per far verificare le connessioni elettriche con un utensile isolato da persona qualificate.
• Verificare regolarmente lo stato del cavo di alimentazione. Se il cavo di alimentazione è danneggiato, delve essere sostituito dal fabbricante, dal suo servizio post-vendita o da una persona di qualifica simile, per evitare pericoli.
• Lasciare le uscite d'aria della fonte di corrente del dispositivo libero per l'entrata e l'uscita d'aria..

Il liquido di rafreddamento deve essere sostituito agli 12 anni per evitare depositi che sono intasare il circuito di raffreddamento della torcia. Ogni perdita o residuo del prodotto, dopo l'utilizzo, deve essere trattato in una fabbrica di purificazione adeguala. è opportuno se possibile riciclate il prodotto. è proibito riversare il prodotto consumato nei corsi d'acqua, nelle fosse o nei sistemi di trenaggio. Il fluido diluito non dovrà essere riversato nelle fognature, a meno che questo non sia amesso alla regolamentazione locale.

INSTALLAZIONE - FUNZIONAMENTO DEL PRODOTTO

Solo le personne esperte e abilitate dal produttore possono effettuare l'installazione. Durante l'installazione, assicurarsi che il genatore sia scollegato alla rete. Le connessioni in series o parallele di generatori sono vietate.

DESCRIZIONE

L'unità di raffreddamento KOOLWELD 3 permette il raffreddamento delle force TIG a liquido (L). L'unità di raffreddamento è controllata direttamente dal generatore con due fascicavi connessi (II-1).

	KOOLWELD 3
Compatibilità generatore KRYPTON 401 DC
TITANIUM 321 AC/DC

Questo dispositivo è dotato:

• di protezione termica per proteggere la torcia contro qualsiasi riscaldamento anormale.

Questo materiale viene rilevato automaticamente dal generatore.

KCRYPTON:

Nel menu SET UP / Con FIG.:

• Co.U. On: l'unità dio raffreddamento è controllata in modo permanente.
• Co.U. OFF: l'unité è disattivata.
• Co.U. auto : attivazione alla saldatura e disattivazione dell'unità di raffreddamento 10 minuti dopo la fine della saldatura.

TITANIUM:

Sull'HM, selezionare « Sistema/Unità di raffreddamento » :

• AUTO : attivazione alla saldatura e disattivazione dell'unità di raffreddamento 10 minuti dopo la fine della saldatura.
• ON: l'unità dio raffreddamento è controllata in modo permanente
• OFF: l'unità è disattivata.
• SCARICO: funzione dedicata allo scarico dell'unità di raffreddamento o al riempimento dei fasciocavi, quando le protezioni vengono inibite.

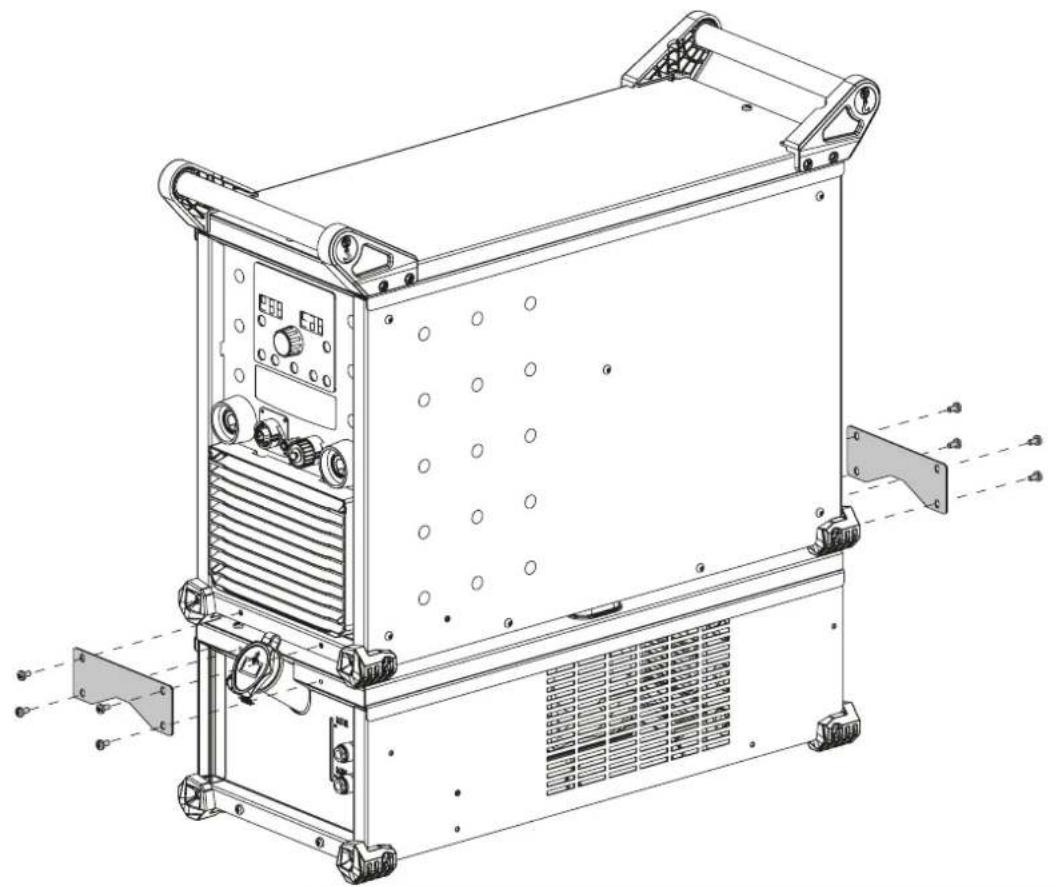

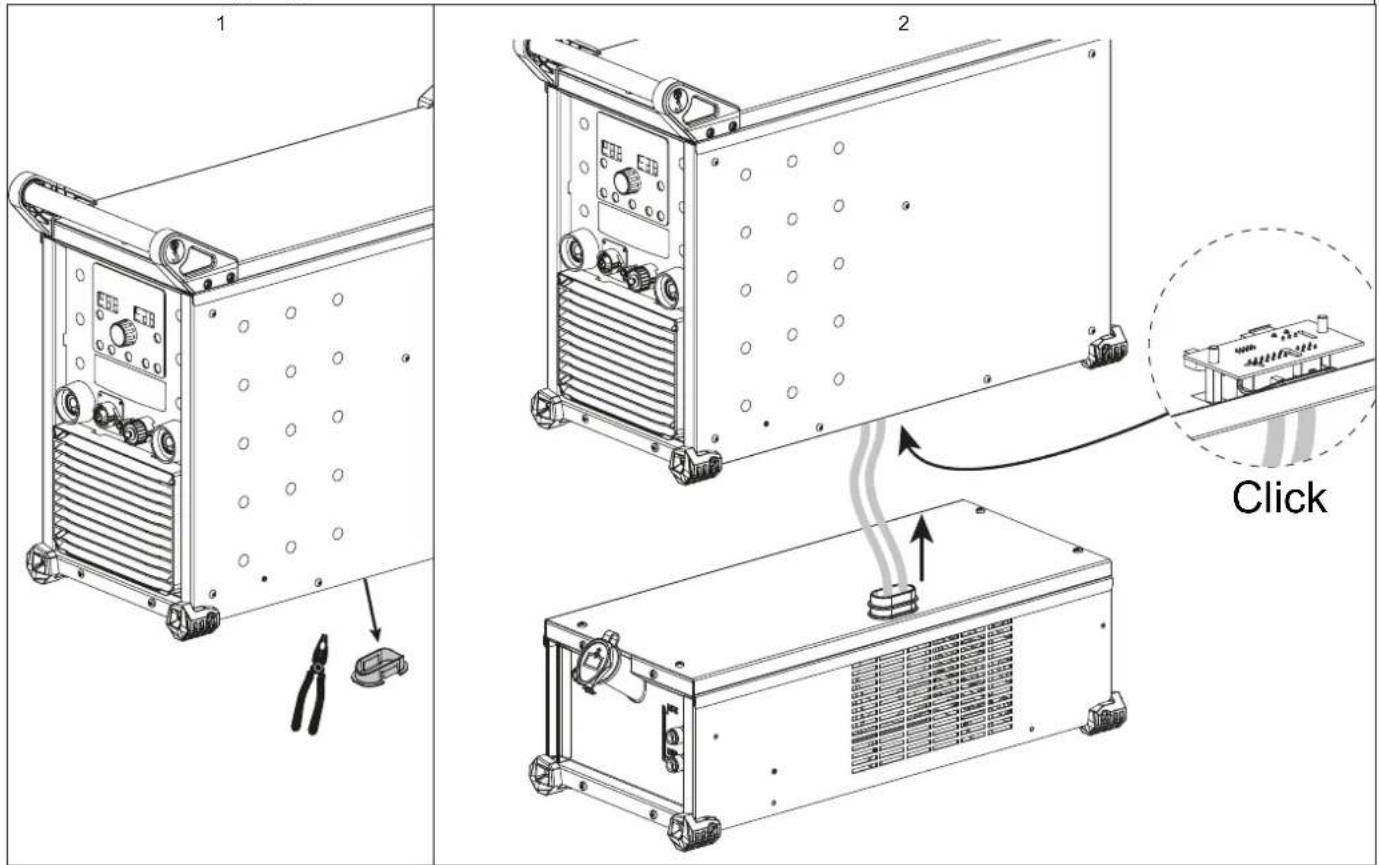

COLLEGAMENTO (I)

Il collegamento o lo scollegamento dei 2 fasci tra il genatore e l'unità di raffreddamento deve essere effettuato a genatore spento. Disattivare l'alimentazione elettrica staccando la spina del genatore e attendere due minuti.

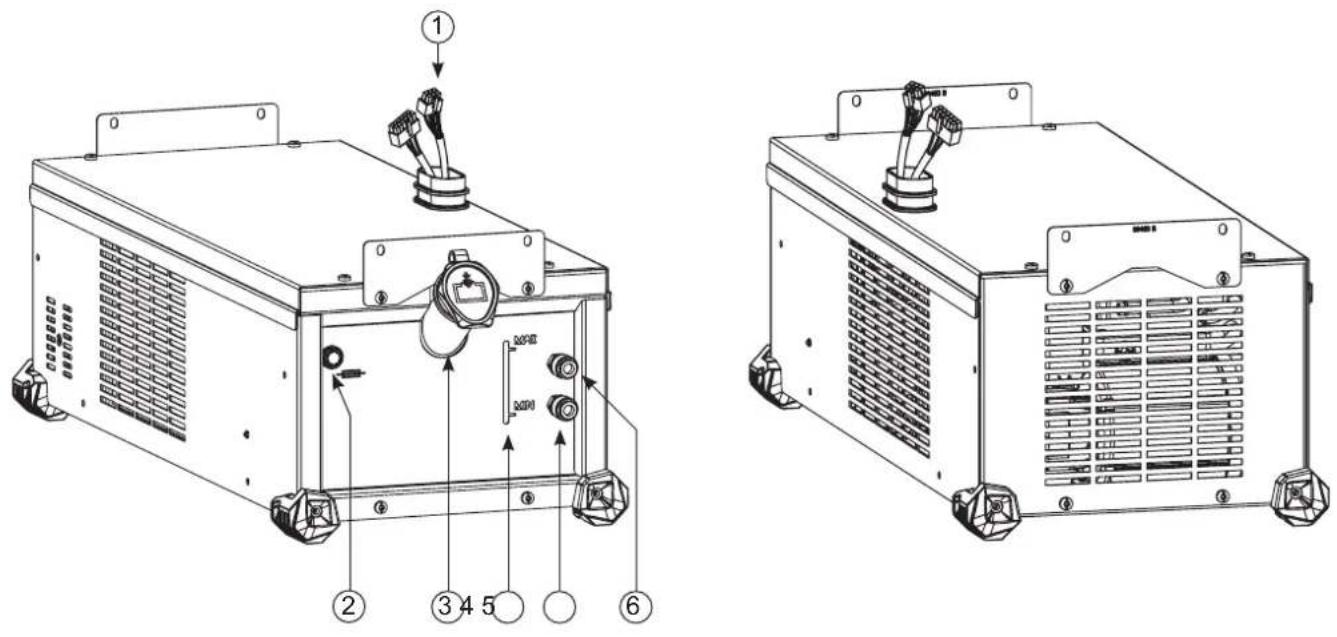

DESCIZIONE DELL'APPARECCHIO (II)

1-Fasci pre-cablati
2-Fusibile
3-Tappodel serbatoio
4-Manometro di riempimento
5-Uscilngresso del liquido di raffreddamento (Rosso)
6-Uscita del liquido di raffreddamento (Blu)
7-Tubo di innesco

INNESCO DELL'UNITA DI RAFFREDDAMENTO

Al primo utilizzato o dopo aver svuotato completeness il serbatoio, l'inneso della pompa cui risultare difficoltoso e causare una mancanza di flusso d'acqua. Per innescarlo correttamente, è raccomandato utilizzare il tubo di innesco fornito con il prodotto (II-7) e seguire le seguenti indicazioni:

• Riempire il serbatoio con del liquido di raffreddamento al suo livllo massimo. Il serbatorio ha una capacità di 5.5 litri.
• Collegare il tubo di innesco a un connettore blu di uscita del liquido di raffreddamento (II-5) e posizionare l'altra estremità in un recipiente vuoto (preferibilmente una bottiglia).
• Mettere la macchina sotto tensione.

KRYPTON:

• Collegare una torcia all'apparecchio, poi premere brevamente sul pulsante per avviare la pompa
• Appena innescata la pompa (il recipiente si riempie di liquido di raffreddamento), spegnere l'apparecchio dall'interruttore principale del generatore di saldatura
• Scollegare il tubo d'innesco, rimettere il liquido nell'unità di raffreddamento : la vostra pompa è stata innescata.

TITANIUM:

Sull'HM selezionare « Sistema/Unità di raffreddamento », premere sull'icona per lanciere la procedura di innesco.
- Una volta che la pompa è innescata (contentatore che si riempie di liquido refrigerante), specnere l'unità di raffreddamento premendo su uno dei pulsanti dell'IHM.
- Scollegare il tubo d'innesco, rimettere il liquido nell'unità di raffreddamento : la vostra pompa è stata innescata.

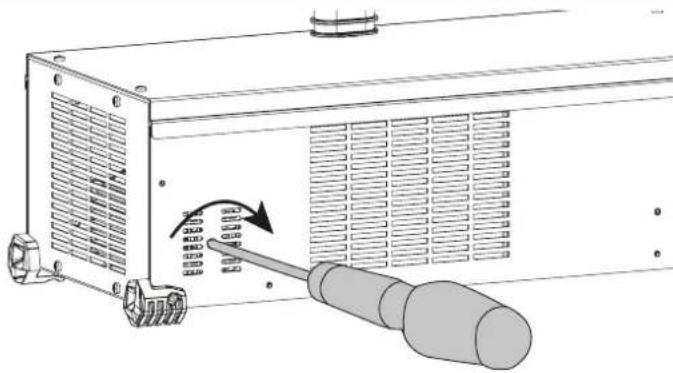

INNESCO DELL'ALBERO DELLA POMPDA

I periodi di arresto prolongati e le impurità nel liquido di raffreddamento possono causare il bloccaggio della pompa del gruppo di raffreddamento. Procedura d'innesco dell'albero della pompa:

1/ Mantenere il generatore spento.

2/ Inserire un cacciavite piatto (Ø 9 mm max.) al centro dell'albero della pompa passando per il foro di servizio. Inseguito, girare in senso orariofino a quando l'albero della pompa gira di nuovo sens difficoltà. 3/ Rimuovere il cacciavite.

4/ Collegare il generatore alla tensione.

RAFFREDDAMENTA LIQUIDO

RIEMPIMENTO

Il serbatoio dell'unità di raffreddamento deve essere imperativamente riempito fino al livello MAX consigliato dal manometro indicato sul retro del dispositivo, ma non deve mai essere quello il livello MIN soggetto ad un avventimento.

Utilizzare imperativamente un liquido di raffreddamento specifico per le machine saldaticri aventi una debole conduzione elettrica, esendo anticorrosivo e antigel (rif. 062511).

Per ottenere le miglior i prestazioni di raffreddamento da quello apparecchio, è necessario utilizzare acqua distilata o demineralizzata. Si noti che l'acqua più essere utilizzata solo a temperature ambiente superiore a 5^ . L'uso di altri liquidi di raffreddamento, in particolare del normale liquido di raffreddamento per autoveicoli, cui provocare l'accumulo di depositi solidi nel circuito di raffreddamento a causa dell'elettrolisi, compromettendo il raffreddamento ed eventualmente bloccando il circuito. Il livello MAX consigliato è essenziale per ottimizzazione i fatti operativi della torcia raffredddata a liquido.

Eventuali danni alla macchina causati dall'uso di un refrigerante diverso da quello raccomandato non saranno coperti alla garanzia. Assicurarsi che l'unità di raffreddamento sua scollegata dall'alimentazione prima di collegare o scollegare i tubi flessibili di raffreddamento del liquido della torcia (ingresso e uscita).

UTILIZZO

MAI UTILIZZARE l'unità di raffreddamento SENZA LIQUIDO DI RAFFREDDAMENTO quando la pompa è in uso.
Rispettare il livello minimo. In caso di non rispetto, rischiate di deteriorare in modo definitivo la pompa del systema di raffreddamento.
2. Bisognas assicurarsi che l'unita di raffreddamento si spenta prima di disconnettere i tubi d'entrata e di uscita del liquido alla torcia. Il liquido di raffreddamento è nocivo e irrita gli occhi, le mucose e la pelle. Il liquido caldo può causare delle uszioni.
3. Pericolo di usioni da liquido caldo. Mai svotare l'unità di raffreddamento subito dopo l'utilizzo. Il liquido all'interno è boliente, attendere che si raffreddi prima di svotarlo.
In modalità «AUTO», la pompa di raffreddamento comincía a funzionare all'aviamento della saldatura. Quando la saldatura si ferma, la
4. pompa continua a funzionare per 10 minuti. DUrante quello tempo, il liquido raffredda la torcia di saldatura e la riporta a temperatura ambiente. Lasciare il dispositivo collegato alla presa sulla fine della saldatura per permettere il raffreddamento.

Perutilizareuna torciaTIGconraffreddamentoaria,eneccssaridattivarelunita di raffreddamento(OFF).Perfareci,consultareilmanuale dell'interfaccia del generatore.

MESSAGE CODIC DI ERRORE

Questo dispositivo integra un systema di controllo delle imperfezioni inviato direttamente al generatore.

Far riferimento al manuale del genatore associato o al manuale d'utilizzo dell'interfaccia (IHM).

CONDITIONI DI GARANZIA

La garanzia copre agli difetto di fabbricazione per 2 anni, a partire alla data d'acquisto (pezzi e mano d'opera).

La garanzia non copre:

• Ogni danno dovuto al trasporto.
  La normale usura dei pezzi (Es.: cavi, morsetti, ecc.).
  Gli incidenti causati da uso improprio (errore di alimentazione, cadute, smontaggio).
• I guasti legati all'ambiente (inquinamento, ruggine, polvere).

In caso di guasto, rispedire il dispositorio al vostro distributore, allegando:

• una prova d'acquisto con data (scontrino, fattura...)
• unanota spiegando il guasto.
