BEDIENUNGSANLEITUNG Koolweld 3 GYS

Betriebsanleitung KOOLWELD 3 Übersetzung der Originalbetriebsanleitung

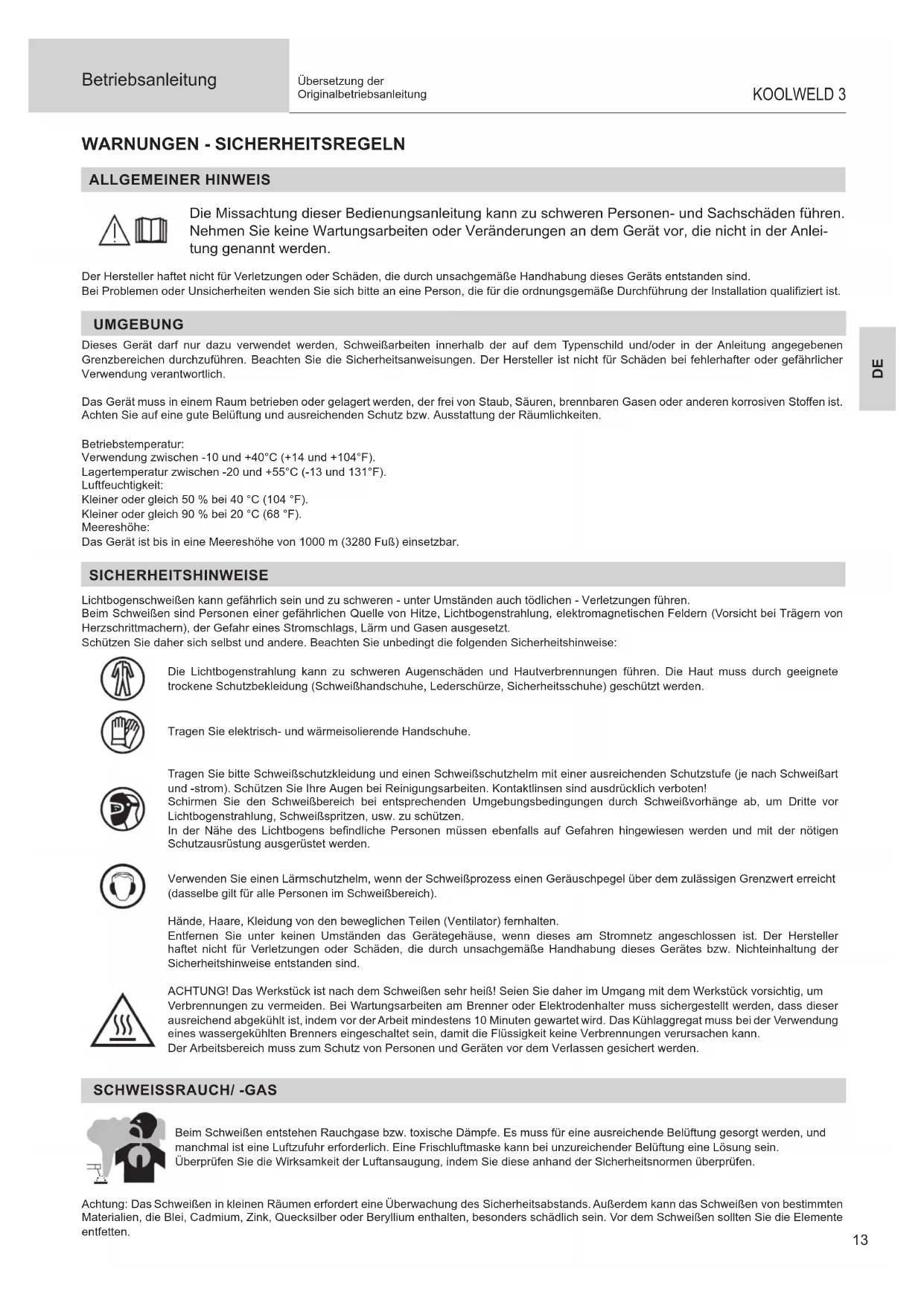

WARNUNGEN - SICHERHEITSREGELN

ALLGEMEINER HINWEIS Die Missachtung dieser Bedienungsanleitung kann zu schweren Personen- und Sachschäden führen. Nehmen Sie keine Wartungsarbeiten oder Veränderungen an dem Gerät vor, die nicht in der Anlei- tung genannt werden. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Geräts entstanden sind. Bei Problemen oder Unsicherheiten wenden Sie sich bitte an eine Person, die für die ordnungsgemäße Durchführung der Installation qualiziert ist. UMGEBUNG Dieses Gerät darf nur dazu verwendet werden, Schweißarbeiten innerhalb der auf dem Typenschild und/oder in der Anleitung angegebenen Grenzbereichen durchzuführen. Beachten Sie die Sicherheitsanweisungen. Der Hersteller ist nicht für Schäden bei fehlerhafter oder gefährlicher Verwendung verantwortlich. Das Gerät muss in einem Raum betrieben oder gelagert werden, der frei von Staub, Säuren, brennbaren Gasen oder anderen korrosiven Sto󰀨en ist. Achten Sie auf eine gute Belüftung und ausreichenden Schutz bzw. Ausstattung der Räumlichkeiten. Betriebstemperatur: Verwendung zwischen -10 und +40°C (+14 und +104°F). Lagertemperatur zwischen -20 und +55°C (-13 und 131°F). Luftfeuchtigkeit: Kleiner oder gleich 50 % bei 40 °C (104 °F). Kleiner oder gleich 90 % bei 20 °C (68 °F). Meereshöhe: Das Gerät ist bis in eine Meereshöhe von 1000 m (3280 Fuß) einsetzbar. SICHERHEITSHINWEISE Lichtbogenschweißen kann gefährlich sein und zu schweren - unter Umständen auch tödlichen - Verletzungen führen. Beim Schweißen sind Personen einer gefährlichen Quelle von Hitze, Lichtbogenstrahlung, elektromagnetischen Feldern (Vorsicht bei Trägern von Herzschrittmachern), der Gefahr eines Stromschlags, Lärm und Gasen ausgesetzt. Schützen Sie daher sich selbst und andere. Beachten Sie unbedingt die folgenden Sicherheitshinweise: Die Lichtbogenstrahlung kann zu schweren Augenschäden und Hautverbrennungen führen. Die Haut muss durch geeignete trockene Schutzbekleidung (Schweißhandschuhe, Lederschürze, Sicherheitsschuhe) geschützt werden. Tragen Sie elektrisch- und wärmeisolierende Handschuhe. Tragen Sie bitte Schweißschutzkleidung und einen Schweißschutzhelm mit einer ausreichenden Schutzstufe (je nach Schweißart und -strom). Schützen Sie Ihre Augen bei Reinigungsarbeiten. Kontaktlinsen sind ausdrücklich verboten! Schirmen Sie den Schweißbereich bei entsprechenden Umgebungsbedingungen durch Schweißvorhänge ab, um Dritte vor Lichtbogenstrahlung, Schweißspritzen, usw. zu schützen. In der Nähe des Lichtbogens bendliche Personen müssen ebenfalls auf Gefahren hingewiesen werden und mit der nötigen Schutzausrüstung ausgerüstet werden. Verwenden Sie einen Lärmschutzhelm, wenn der Schweißprozess einen Geräuschpegel über dem zulässigen Grenzwert erreicht (dasselbe gilt für alle Personen im Schweißbereich). Hände, Haare, Kleidung von den beweglichen Teilen (Ventilator) fernhalten. Entfernen Sie unter keinen Umständen das Gerätegehäuse, wenn dieses am Stromnetz angeschlossen ist. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Handhabung dieses Gerätes bzw. Nichteinhaltung der Sicherheitshinweise entstanden sind. ACHTUNG! Das Werkstück ist nach dem Schweißen sehr heiß! Seien Sie daher im Umgang mit dem Werkstück vorsichtig, um Verbrennungen zu vermeiden. Bei Wartungsarbeiten am Brenner oder Elektrodenhalter muss sichergestellt werden, dass dieser ausreichend abgekühlt ist, indem vor der Arbeit mindestens 10 Minuten gewartet wird. Das Kühlaggregat muss bei der Verwendung eines wassergekühlten Brenners eingeschaltet sein, damit die Flüssigkeit keine Verbrennungen verursachen kann. Der Arbeitsbereich muss zum Schutz von Personen und Geräten vor dem Verlassen gesichert werden. SCHWEISSRAUCH/ -GAS Beim Schweißen entstehen Rauchgase bzw. toxische Dämpfe. Es muss für eine ausreichende Belüftung gesorgt werden, und manchmal ist eine Luftzufuhr erforderlich. Eine Frischluftmaske kann bei unzureichender Belüftung eine Lösung sein. Überprüfen Sie die Wirksamkeit der Luftansaugung, indem Sie diese anhand der Sicherheitsnormen überprüfen. Achtung: Das Schweißen in kleinen Räumen erfordert eine Überwachung des Sicherheitsabstands. Außerdem kann das Schweißen von bestimmten Materialien, die Blei, Cadmium, Zink, Quecksilber oder Beryllium enthalten, besonders schädlich sein. Vor dem Schweißen sollten Sie die Elemente entfetten.14 Betriebsanleitung KOOLWELD 3 Übersetzung der Originalbetriebsanleitung Die Flaschen müssen in o󰀨enen oder gut belüfteten Räumen gelagert werden. Sie müssen sich in senkrechter Position benden und an einer Halterung oder einem Fahrwagen angebracht sein. Es darf nicht in der Nähe von Fett oder Farbe geschweißt werden.

BRAND- UND EXPLOSIONSGEFAHR

Sorgen Sie für ausreichenden Schutz des Schweißbereiches. Der Sicherheitsabstand für Gasaschen (brennbare Gase) und andere brennbare Materialien beträgt mindestens 11 Meter. Brandschutzausrüstung muss im Schweißbereich vorhanden sein. Beachten Sie, dass die beim Schweißen entstehende heiße Schlacke, Spritzer und Funken eine potenzielle Quelle für Feuer oder Explosionen darstellen. Halten Sie einen Sicherheitsabstand zu Personen, entammbaren Gegenständen und Druckbehältern ein. Das Schweißen in geschlossenen Behältern oder Rohren ist zu untersagen und wenn diese geö󰀨net sind, müssen diese von brennbaren oder explosiven Sto󰀨en (Öl, Kraftsto󰀨, Gasrückstände etc.) entleert werden. Schleifarbeiten dürfen nicht auf die Schweißstromquelle oder auf brennbare Materialien gerichtet werden. ELEKTRISCHE SICHERHEIT Das verwendete Stromnetz muss zwingend geerdet sein. Verwenden Sie nur die empfohlenen Sicherungen. Das Berühren stromführender Teile kann tödliche elektrische Schläge und schwere Verbrennungen bis zum Tod verursachen. Berühren Sie niemals gleichzeitig Teile innerhalb und außerhalb der Stromquelle (Brenner, Zangen, Kabel, Elektroden), da diese mit dem Schweißstromkreis verbunden sind und Stromführen können. Trennen Sie das Gerät IMMER vom Stromnetz und warten Sie zwei weitere Minuten BEVOR Sie das Gerät ö󰀨nen, damit sich die Kondensatorspannungen entladen kann. Berühren Sie niemals gleichzeitig den Brenner oder den Elektrodenhalter und die Erdungsklemme. Sorgen Sie dafür, dass beschädigte Kabel oder Brenner von qualiziertem und autorisiertem Personal ausgetauscht werden. Dimensionieren Sie den Querschnitt der Kabel entsprechend der Anwendung. Tragen Sie zur Isolierung beim Schweißen immer trockene Kleidung in gutem Zustand. Achten Sie unabhängig der Umgebungsbedingungen stets auf isolierendes Schuhwerk.

TRANSPORT UND TRANSIT DES GERÄTS

Am besten entleeren Sie das Kühlaggregat vor dem Transport. Transportieren Sie das Gerät nicht oberhalb von Personen oder Gegenständen. GERÄTEINSTALLATION

• Stellen Sie das Gerät auf einen Boden mit einer maximalen Neigung von 10°.

• Verwenden Sie das Gerät nicht in einer elektromagnetisch sensiblen Umgebung.

• Das Gerät muss vor Starkregen geschützt sein und darf nicht der direkten Sonneneinstrahlung ausgesetzt werden.

• Das Gerät ist IP23-Schutzart konform, d. h.: - das Gerät schützt die eingebauten Teile vor Berührungen und mittelgroße Fremdkörpern mit einem Durchmesser >12,5 mm. - Schutzgitter gegen Sprühwasser (beliebige Richtungen bis 60° Abweichung von der Senkrechten). Dieses Gerät kann also im Freien verwendet werden gemäß der IP23-Schutzart. WARTUNG / HINWEISE

• Alle Wartungsarbeiten müssen von qualiziertem und geschultem Fachpersonal durchgeführt werden. Eine jährliche Wartung wird empfohlen.

• Schalten Sie die Stromversorgung aus, indem Sie den Stecker ziehen, und warten Sie, bis der Lüfter zum Stillstand gekommen ist, bevor Sie an dem Gerät arbeiten. Im Inneren des Geräts sind die Spannungen und Ströme hoch und gefährlich.

• Nehmen Sie regelmäßig (mindestens 2 bis 3 Mal im Jahr) das Gehäuse ab und reinigen Sie das Innere des Gerätes mit Pressluft. Lassen Sie die elektrischen Anschlüsse regelmäßig von einem qualizierten Techniker prüfen.

• Prüfen Sie regelmäßig den Zustand des Netzkabels. Bei Beschädigung muss sie durch den Hersteller, seinen Reparaturservice oder eine qualizierte Person ausgetauscht werden.

• Lüftungsschlitze nicht bedecken. Das Kühlmittel muss alle 12 Monate ausgewechselt werden, um zu verhindern, dass Ablagerungen das Kühlsystem des Brenners verstopfen. Sämtliche Leckagen oder Produktrückstände müssen nach der Verwendung in einer geeigneten Kläranlage behan- delt werden. Wenn möglich, sollte das Produkt recycelt werden. Leeren Sie das verbrauchte Produkt nicht in Wasserwege, Gru- ben oder Abüsse. Verdünnte Flüssigkeit sollte nicht in die Kanalisation geleitet werden, es sei denn, dies ist nach den örtlichen Vorschriften zulässig.DE

Betriebsanleitung KOOLWELD 3 Übersetzung der Originalbetriebsanleitung

AUFBAU - PRODUKTFUNKTION

Das Gerät darf nur von qualizierten und befugten Personen montiert und in Betrieb genommen werden. Stellen Sie während der Installation sicher, dass die Stromquelle vom Netz getrennt ist. Reihen- oder Parallelschaltungen von Generatoren sind nicht zulässig. BESCHREIBUNG Das Kühlaggregat KOOLWELD 3 ist eine Vorrichtung zur Kühlung der Brenner-WIG-Flüssigkeiten (L). Das Kühlaggregat wird über zwei vorverkabelte Kabelbäume direkt vom Generator gesteuert (II-1). KOOLWELD 3 Kompatibilität der Stromquelle KRYPTON 401 DC

Dieses Gerät umfasst: - einen Wärmeschutz, um den Brenner vor abnormaler Erwärmung zu schützen. Dieses Gerät wird von der Stromquelle automatisch erfasst. KRYPTON : Im Menü SET UP / Con FIG. : - Co.U. On : die Kühleinheit ist ständig aktiv. - Co.U. OFF : die Kühleinheit ist deaktiviert. - Co.U. auto : Aktivierung beim Schweißen und Deaktivierung 10 Minuten nach dem Schweißvorgang. TITANIUM : Auf der HMI wählen Sie „System/Kühlaggregat: - AUTO: Aktivierung beim Schweißen und Deaktivierung 10 Minuten nach dem Schweißvorgang. - ON : die Kühleinheit ist ständig aktiv. - OFF : die Kühleinheit ist deaktiviert. - PURGE : spezielle Funktion zum Spülen des Kühlaggregats oder zum Füllen von Kabelbäumen, die Schutzvorrichtungen werden dann deak- tiviert. VERBINDUNG (I) Das Anschließen oder Abtrennen der beiden Kabelstränge zwischen Generator und Kühlaggregat muss zwingend bei aus- geschaltetem Generator erfolgen. Schalten Sie die Stromversorgung aus, indem Sie den Stecker des Generators ziehen und zwei Minuten warten. GERÄTEBESCHREIBUNG (II)

5- Ausgang Kühlmittel (Rot)

6- Ausgang Kühlmittel (Blau)

ZÜNDUNG DES KÜHLAGGREGATS

Bei der ersten Verwendung oder nachdem Sie den Behälter vollständig geleert haben kann sich die Ansaugung der Pumpe als schwierig erweisen und einen mangelnden Wasserdurchuss verursachen. Für eine korrekte Ansaugung, wird empfohlen, den mitgelieferten Ansaugschlauch (II-7) zu verwenden und die folgenden Anweisungen zu befolgen: - Füllen Sie den Kühlmitteltank bis zum maximalen Füllstand. Der Tank hat ein Fassungsvermögen von 5.5 Litern. - Verbinden Sie den Ansaugschlauch mit dem Kühlmittel-Ausgangsanschluss (II-6) und stecken Sie das andere Ende in einen leeren Behälter (idealerweise eine Flasche). - Schalten Sie den Generator ein. KRYPTON : - Schliessen Sie einen Brenner an und drücken Sie kurz auf den Brennertaster, um die Pumpe zu starten - Sobald die Pumpe läuft (der Behälter füllt sich mit der Kühlüssigkeit), schalten Sie das Gerät durch Drücken des Hauptschalters an der Schweißstromquelle aus. - Ziehen Sie den Zündschlauch ab und füllen Sie die Flüssigkeit wieder in das Kühlaggregat ein: Die Pumpe ist eingeleitet. TITANIUM : Auf der HMI wählen Sie „System/Kühlaggregat“ und drücken auf das Symbol zum Starten der Zündung. - Nachdem die Pumpe angesaugt wurde (Behälter wird mit Kühlmittel gefüllt), stoppen Sie das Kühlaggregat, indem Sie eine der Tasten auf der HMI drücken. - Ziehen Sie den Zündschlauch ab und füllen Sie die Flüssigkeit wieder in das Kühlaggregat ein: Die Pumpe ist eingeleitet.16 Betriebsanleitung KOOLWELD 3 Übersetzung der Originalbetriebsanleitung

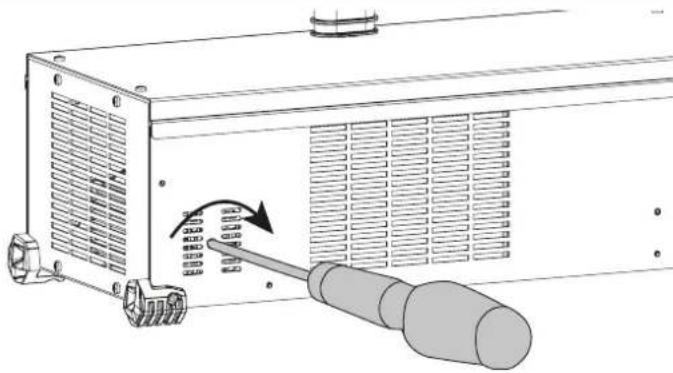

DEBLOCKIEREN DER WELLE DER PUMPE

Längerer Stillstand und Unreinheiten in der Kühlüssigkeit können eine Blockierung der Pumpe in dem Kühlaggregat nach sich ziehen. Vorgehen zum Deblockieren der Welle der Pumpe : 1/ Trennen Sie die Stromquelle von der elektrischen Spannung. 2/ Führen Sie einen Schlitz-Schraubendreher (Ø 9 mm max.) zentrisch auf die Welle der Pumpe durch die hierfür vorgesehen Ö󰀨nung. Drehen Sie anschliessend den Schraubendreher im Uhrzeigersinn, bis die Welle der Pumpe wieder ohne Probleme dreht. 3/ Entfernen Sie den Schraubendreher. 4/ Legen Sie die elektrische Spannung an die Stromquelle an. KÜHLMITTEL FÜLLUNG MAX MIN Der Tank des Kühlaggregats muss bis zum empfohlenen MAX-Füllstand der Statusanzeige an der Vorderseite des Kühlaggregats gefüllt werden, jedoch niemals unter den MIN-Füllstand, es sei denn, es wird eine Warnmeldung angezeigt. Verwenden Sie unbedingt ein spezielles Kühlmittel für Schweißgeräte, das eine geringe elektrische Leitfähigkeit hat, korrosionsbestän- dig und frostsicher ist. (Art. Nr. 062511). Um die beste Kühlleistung bei diesem Gerät zu erzielen, sollte destilliertes oder entmineralisiertes Wasser verwendet werden. Achtung: Wasser darf nur bei Umgebungstemperaturen von mehr als 5 °C verwendet werden. Die Verwendung anderer Kühlmittel, insbesondere des Standard-Automobil-Kühlmittels, kann dazu führen, dass sich durch Elektrolyse feste Ablagerungen im Kühlkreislauf ansammeln und so die Kühlung verschlechtern oder sogar den Kreislauf blockieren. Dieser empfohlene MAX-Pegel ist wichtig für die Optimierung der Betriebsfaktoren des üssigkeitsgekühlten Brenners. Schäden an der Maschine, die durch die Verwendung eines anderen als des empfohlenen Kühlmittels verursacht werden, fallen nicht unter die Garantie. Stellen Sie sicher, dass das Kühlaggregat von der Stromversorgung getrennt ist, bevor Sie die Flüssigkeitskühlungsschläuche des Brenners (Einlass und Auslass) anschließen oder abtrennen. VERWENDUNG

VERWENDEN SIE DAS das Kühlaggregat NIE OHNE KÜHLMITTEL bei laufender Pumpe. Halten Sie den Mindestpegel ein. Andernfalls kann es zu dauerhaften Schäden an der Kühlsystempumpe kommen.

Das Kühlaggregat muss ausgeschaltet sein, wenn Sie die Kühlschläuche anschließen oder entfernen. Die Kühlüssigkeit ist gesund- heitsschädlich und reizt die Augen, die Haut und die Schleimhäute. Die heiße Kühlüssigkeit kann zu schweren Verbrennungen führen.

Gefahr von Verbrennungen durch heiße Flüssigkeit. Entleeren Sie das Kühlaggregat niemals nach dem Gebrauch. Die Flüssigkeit im Inne- ren kocht, warten Sie, bis sie abgekühlt ist, bevor Sie diese entleeren.

Im „AUTO“-Modus beginnt die Kühlerpumpe zu laufen, wenn das Schweißen gestartet wird. Bei Anhalten des Schweißvorgangs läuft die Pumpe noch 10 Minuten lang weiter. Während dieser Zeit kühlt die Flüssigkeit den Schweißbrenner ab und bringt ihn wieder auf Raumtem- peratur. Lassen Sie den Generator nach dem Schweißen noch einige Minuten eingesteckt, damit er abkühlen kann. Um einen WIG-Brenner mit Luftkühlung zu verwenden, muss das Kühlaggregat deaktiviert werden (OFF). Lesen Sie dazu bitte die Schnittstellenan- leitung der Stromquelle.

MITTEILUNGEN UND FEHLERCODES

Dieses Gerät umfasst ein Fehlerkontrollsystem, das direkt auf die Stromquelle übertragen wird. Beziehen Sie sich auf die Bedienungsanleitung der zugehörigen Stromquelle oder die Bedienungsanleitung der Schnittstelle (HMI). GARANTIE Die Garantieleistung des Herstellers erfolgt ausschließlich bei Fabrikations- oder Materialfehlern, die binnen 24 Monate nach Kauf angezeigt wer- den (Nachweis Kaufbeleg). Die Garantieleistung erfolgt nicht bei:

• Durch Transport verursachten Beschädigungen.

• Normalem Verschleiß der Teile (z.B. : Kabel, Klemmen, usw.) sowie Gebrauchsspuren.

• Von unsachgemäßem Gebrauch verursachten Defekten (Sturz, harte Stöße, Demontage).

• Durch Umwelteinüsse entstandene Defekte (Verschmutzung, Rost, Staub). Die Reparatur erfolgt erst nach Erhalt einer schriftlichen Akzeptanz (Unterschrift) des zuvor vorgelegten Kostenvoranschlages durch den Besteller. Im Fall einer Garantieleistung trägt GYS ausschließlich die Kosten für den Rückversand an den Fachhändler.ES

ACHTUNG ! Lesen Sie diese Anleitung sorgfältig durch vor Inbetrieb- nahme des Geräts.

Kontinuierliche Stromversorgung

Maximaler Versorgungsstrom

Kühlleistung für 1 Liter pro Minute

Maximaler Ausgangsdruck

Maximaler Kühlmittelstand

Minimaler Kühlmittelstand

Gerät entspricht europäischen Richtlinien.

Das Gerät entspricht den britischen Richtlinien und Normen.

Das Gerät entspricht die marokkanischen Standards.

Das Gerät entspricht der Norm EN 60974-2.

Für die Entsorgung Ihres Gerätes gelten besondere Bestimmungen (sondermüll) gemäß europäische Bestimmung 2012/19/EU. Es darf nicht mit dem Hausmüll entsorgt werden!

Recyclingprodukt, das gesondert entsorgt werden muss.

EAC-Konformitätszeichen (Eurasische Wirtschaftsgemeinschaft)

Material, das den chinesischen Anforderungen für die eingeschränkte Verwendung gefährlicher Substanzen in elektrischen und elektronischen Produkten entspricht.
