MANUALE UTENTE P56501 Emos

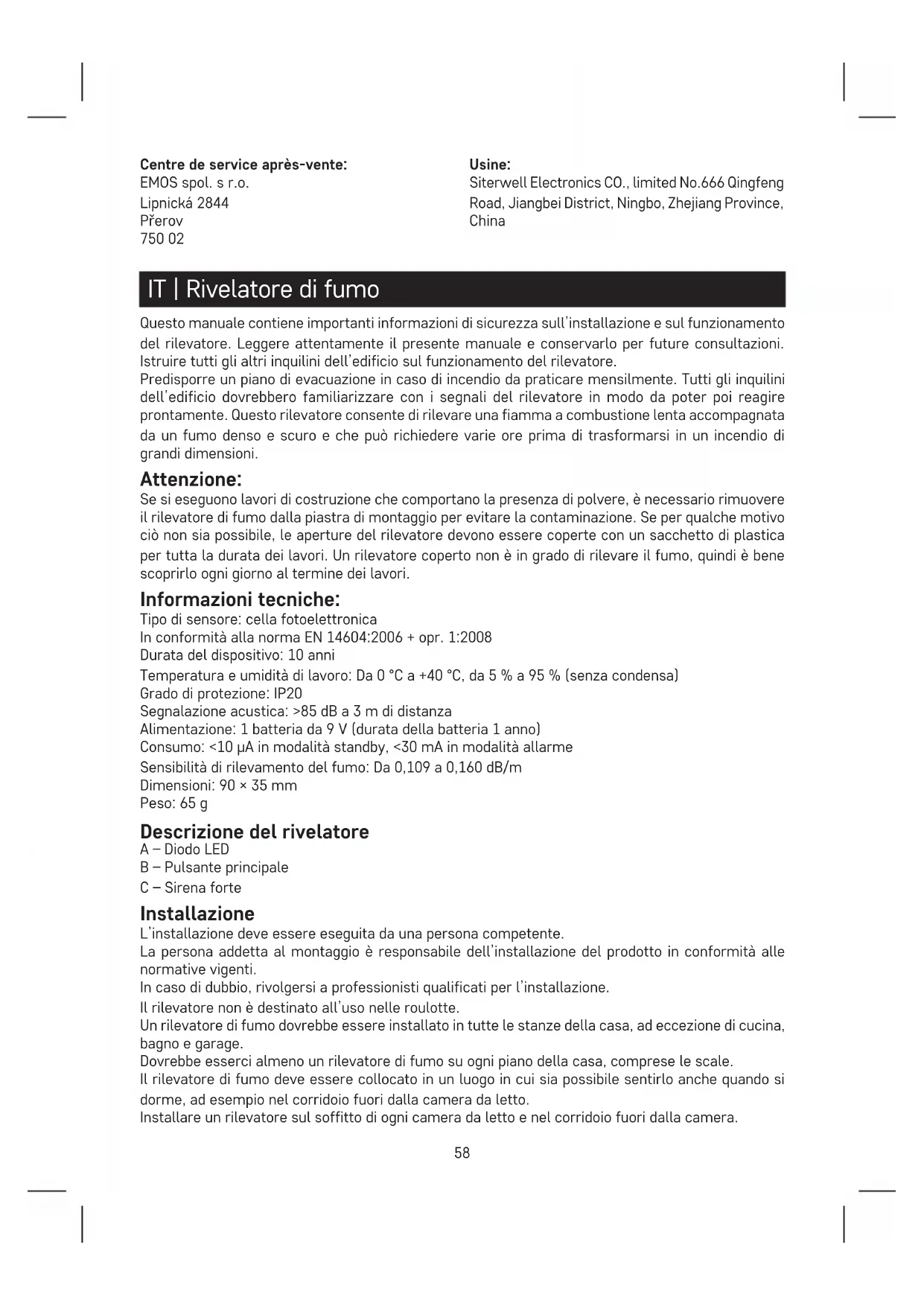

Usine: Siterwell Electronics CO., limited No.666 Qingfeng Road, Jiangbei District, Ningbo, Zhejiang Province, China IT | Rivelatore di fumo Questo manuale contiene importanti informazioni di sicurezza sull’installazione e sul funzionamento del rilevatore. Leggere attentamente il presente manuale e conservarlo per future consultazioni. Istruire tutti gli altri inquilini dell’edificio sul funzionamento del rilevatore. Predisporre un piano di evacuazione in caso di incendio da praticare mensilmente. Tutti gli inquilini dell’edificio dovrebbero familiarizzare con i segnali del rilevatore in modo da poter poi reagire prontamente. Questo rilevatore consente di rilevare una fiamma a combustione lenta accompagnata da un fumo denso e scuro e che può richiedere varie ore prima di trasformarsi in un incendio di grandi dimensioni. Attenzione: Se si eseguono lavori di costruzione che comportano la presenza di polvere, è necessario rimuovere il rilevatore di fumo dalla piastra di montaggio per evitare la contaminazione. Se per qualche motivo ciò non sia possibile, le aperture del rilevatore devono essere coperte con un sacchetto di plastica per tutta la durata dei lavori. Un rilevatore coperto non è in grado di rilevare il fumo, quindi è bene scoprirlo ogni giorno al termine dei lavori. Informazioni tecniche: Tipo di sensore: cella fotoelettronica In conformità alla norma EN 14604:2006 + opr. 1:2008 Durata del dispositivo: 10 anni Temperatura e umidità di lavoro: Da 0 °C a +40 °C, da 5 % a 95 % (senza condensa) Grado di protezione: IP20 Segnalazione acustica: >85 dB a 3 m di distanza Alimentazione: 1 batteria da 9 V (durata della batteria 1 anno) Consumo: <10 μA in modalità standby, <30 mA in modalità allarme Sensibilità di rilevamento del fumo: Da 0,109 a 0,160 dB/m Dimensioni: 90 × 35 mm Peso: 65 g Descrizione del rivelatore A – Diodo LED B – Pulsante principale C – Sirena forte Installazione L’installazione deve essere eseguita da una persona competente. La persona addetta al montaggio è responsabile dell’installazione del prodotto in conformità alle normative vigenti. In caso di dubbio, rivolgersi a professionisti qualificati per l’installazione. Il rilevatore non è destinato all’uso nelle roulotte. Un rilevatore di fumo dovrebbe essere installato in tutte le stanze della casa, ad eccezione di cucina, bagno e garage. Dovrebbe esserci almeno un rilevatore di fumo su ogni piano della casa, comprese le scale. Il rilevatore di fumo deve essere collocato in un luogo in cui sia possibile sentirlo anche quando si dorme, ad esempio nel corridoio fuori dalla camera da letto. Installare un rilevatore sul soffitto di ogni camera da letto e nel corridoio fuori dalla camera.59 Se il corridoio è più lungo di 9 m, installare il rilevatore su entrambe le estremità. Se la casa ha più piani installare allo stesso modo i rilevatori su ciascun piano. Questo vi proteggerà anche dal fumo che sale dalle scale del piano inferiore. In cantina installare il rilevatore sul soffitto in fondo alle scale. Non installare il rilevatore di fumo nei bagni o nelle cucine perché l’acqua e il vapore degli alimenti possono innescare falsi allarmi. In garage, invece, potrebbe reagire ai gas di scarico dell’auto. Le aperture di ventilazione del dispositivo di segnalazione non devono essere coperte. Non spruzzare prodotti aerosol vicino o sopra le apparecchiature di segnalazione. Il dispositivo di segnalazione non deve essere verniciato. Immagini dell’installazione del rilevatore:

1. Fori nel soffitto (parete); 2. Tasselli; 3. Rondella di montaggio; 4. Viti; 5. Rivelatore

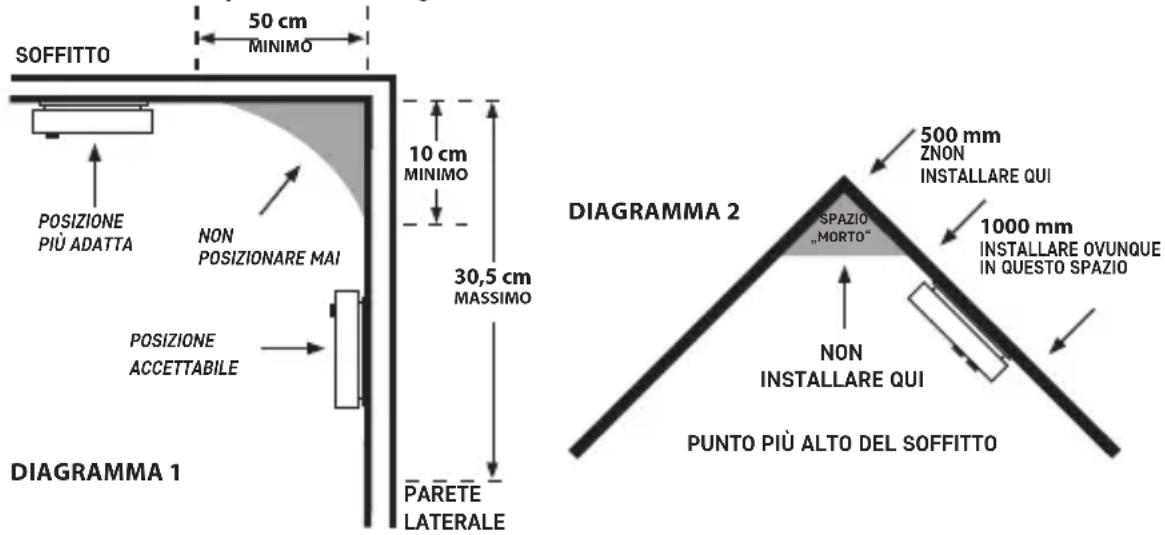

Installazione del dispositivo a parete – descrizione Praticare due fori (ø 5 mm) nella parete (1.); la distanza tra i fori deve essere di 60 mm. Inserire i tasselli in dotazione (2.) nei fori, appoggiare la piastra di montaggio (3.) e fissarla alla parete con le viti. Inserire e collegare la batteria nel rilevatore – vedi immagini (D ed E) e testarne il funzionamento, cfr. Modalità di prova. Se il rilevatore è funzionante, posizionare il retro del rilevatore sul coperchio di montaggio nelle due linguette di fissaggio e ruotare. Nota: Le normative nazionali variano in relazione al numero e alla posizione dei rilevatori di fumo. In caso di dubbio contattare, ad esempio, i vigili del fuoco del proprio Paese. Schema di una posizione adeguata del rilevatore NON INSTALLARE QUI

POSIZIONE PIÙ ADATTA

POSIZIONARE MAIPOSIZIONE ACCETTABILE

Inserire la batteria (1 da 9 V) nell’apposito vano sul retro del dispositivo. Utilizzare solo una batteria alcalina, non utilizzare mai una batteria ricaricabile. Quando si inserisce la batteria nel vano con le linguette di plastica, prestare attenzione al metodo di inserimento e alla corretta polarità della batteria! Cfr. figure D ed E: Metodo di inserimento della batteria. La batteria deve essere inserita completamente nel vano batteria, altrimenti poi non è possibile montare la rondella di montaggio! Una linguetta metallica nel vano batteria impedisce l’inserimento della rondella di montaggio se la batteria non è inserita o è inserita in modo errato/incompleto. Dopo aver inserito la batteria, è necessario eseguire una prova del funzionamento del pulsante principale.60 Tenere premuto a lungo il pulsante principale, un breve segnale acustico deve essere emesso 3 volte con una pausa di 1,5 secondi tenendo premuto il pulsante. Ciò significa che il rilevatore è funzionante. Lo stato di funzionamento del rilevatore è segnalato: Da 1 lampeggio LED ogni 32 secondi. Se non viene emesso alcun segnale acustico quando si preme il pulsante di prova, è probabile che si sia verificato un malfunzionamento e che sia necessario contattare l’assistenza oppure che la batteria sia scarica.

È possibile controllare il funzionamento del rilevatore se necessario o ogni volta che si cambiano le batterie. Premere il pulsante principale per circa 5 secondi, il rilevatore emette 3 segnali acustici consecutivi (seguiti da una pausa di 1,5 secondi) e il LED rosso lampeggia. Se il rilevatore non emette alcun segnale acustico, controllare la batteria e il metodo di installazione. Eseguire la modalità di prova una volta alla settimana per verificare che l’allarme funzioni. Nota: Durante la prova i segnali acustici e ottici servono solo a indicare che il rilevatore è funzionante. Non significa che sia stato rilevato del fumo.

Se il rilevatore si trova in uno stato di errore, non è funzionante. Lo stato di errore viene segnalato ogni 32 secondi come segue: 1 lampeggio LED – 1 segnale acustico – 1 lampeggio LED. Sostituire immediatamente la batteria e controllare che il rilevatore non sia danneggiato, pulire le aperture del rilevatore, ad esempio con un aspirapolvere. Eseguire una prova del funzionamento. Se lo stato di errore continua a essere segnalato anche dopo la sostituzione della batteria, contattare il centro di assistenza. BATTERIA SCARICA L’esaurimento della batteria dell’allarme è segnalato da 1 segnale acustico/1 lampeggio del LED rosso ogni 32 secondi per almeno 30 giorni, finché la batteria non è scarica. Sostituire immediatamente la batteria. Utilizzare solo batterie alcaline non utilizzare batterie ricaricabili. Eseguire una prova del funzionamento. Si consiglia di sostituire la batteria una volta all’anno come misura precauzionale.

FINE VITA DEL RIVELATORE

La durata del rilevatore è di 10 anni dalla produzione. Al termine di questo periodo, non deve essere utilizzato e deve essere sostituito con un nuovo dispositivo. La data di sostituzione del rilevatore è indicata sull’etichetta posta sul retro del dispositivo dal testo “Sostituire il dispositivo”. Se si utilizza più di un rilevatore, assicurarsi di controllare la data di sostituzione per tutti!

Se viene rilevato del fumo, il rilevatore emette un segnale acustico/ottico. Il rilevatore emette un segnale acustico continuo (ripetuto 3 volte – pausa) e il LED rosso lampeggia contemporaneamente. L’allarme rimarrà attivo fino a quando l’aria non sarà pulita. Il segnale acustico di allarme non può essere temporaneamente silenziato o disattivato. Se viene rilevato un allarme, evacuare immediatamente l’edificio e assicurarsi che tutte le persone abbiano lasciato l’edificio. Non fermarsi per chiamare aiuto o per raccogliere gli effetti personali. Contattare il settore competente del sistema di soccorso integrato.61 Aspettare che l’aria si pulisca. Non rimuovere la batteria per interrompere la modalità di allarme: il rilevatore non funzionerà! Cura e manutenzione Il prodotto è progettato per funzionare in modo affidabile per molti anni se gestito correttamente. Ecco alcuni suggerimenti per un funzionamento corretto:

• Prima di iniziare a usare con il prodotto, leggere attentamente il manuale d’uso.

• Il prodotto deve essere sostituito con uno nuovo dopo 10 anni, vedere la data di sostituzione sul retro.

• Pulire regolarmente il prodotto – almeno una volta al mese. Utilizzare un aspirapolvere per aspirare delicatamente la polvere e lo sporco dai fori di ventilazione del prodotto.

• Il prodotto non deve essere verniciato.

• Non esporre il prodotto alla luce solare diretta, al freddo estremo e all’umidità e agli sbalzi di temperatura. Ciò ridurrebbe l’accuratezza del rilevamento.

• Non posizionare il prodotto in luoghi soggetti a vibrazioni o urti – potrebbero danneggiarlo.

• Non esporre il prodotto a pressioni eccessive, urti, polvere, alte temperature o umidità – possono causare malfunzionamenti del prodotto, minore durata energetica, danni alla batteria e deformazioni delle parti in plastica.

• Non esporre il prodotto a pioggia o gocce e schizzi d’acqua.

• Non collocare sul prodotto alcuna fonte di fiamma libera, ad esempio una candela accesa ecc.

• Non collocare il prodotto in luoghi dove il flusso d’aria è insufficiente.

• Non inserire nessun oggetto nei fori di ventilazione del prodotto, non coprire il prodotto.

• Non manomettere i circuiti elettrici interni del prodotto – si rischia di danneggiarlo e di invalidare automaticamente la garanzia. Il prodotto deve essere riparato solo da uno specialista qualificato.

• Per la pulizia, utilizzare un panno morbido leggermente inumidito. Non utilizzare solventi o detergenti – potrebbero graffiare le parti in plastica e danneggiare i circuiti elettrici.

• Non immergere il prodotto in acqua o altri liquidi.

• Se il prodotto è danneggiato o difettoso, non cercare di ripararlo in autonomia. Consegnarlo al rivenditore presso il quale è stato è stato per la riparazione.

• Questo apparecchio non è destinato all’uso da parte di persone (compresi i bambini) le cui incapacità fisiche, sensoriali o mentali o la cui mancanza di esperienza o di conoscenze impediscono loro di utilizzare l’apparecchio in modo sicuro, a meno che non siano sorvegliate o istruite sull’uso di questo apparecchio da una persona responsabile della loro sicurezza. È necessario tenere d’occhio i bambini per assicurarsi che non giochino con l’apparecchio. Non smaltire con i riuti domestici. Utilizza punti di raccolta speciali per i riuti dierenziati. Contatta le autorit à locali per informazioni sui punti di raccolta. Se i dispositivi elettronici dovessero essere smaltiti in discarica, le sostanze pericolose potrebbero raggiungere le acque sotterranee e, di conseguenza, la catena alimentare, dove potrebbe inuire sulla salute umana. È stata rilasciata una dichiarazione di conformità per il prodotto. Il manuale è consultabile all’indirizzo: http://www.emos.eu/download. Centro assistenza: EMOS spol. s r.o. Lipnická 2844 Přerov
