РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ P56501 Emos

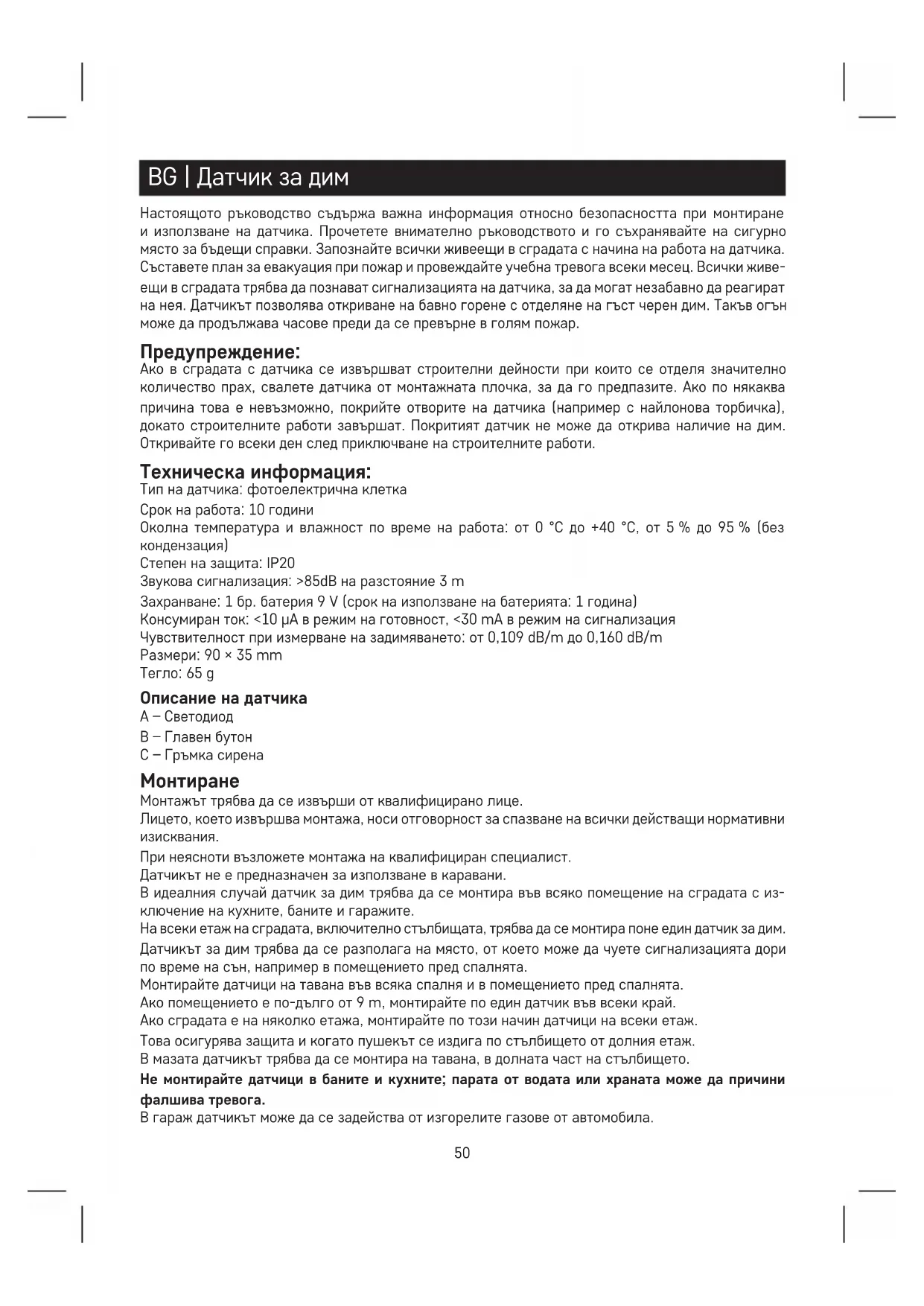

Tehas: Siterwell Electronics CO., limited No.666 Qing- feng Road, Jiangbei District, Ningbo, Zhejiang Province, Hiina50 BG | Датчик за дим Настоящото ръководство съдържа важна информация относно безопасността при монтиране и използване на датчика. Прочетете внимателно ръководството и го съхранявайте на сигурно място за бъдещи справки. Запознайте всички живеещи в сградата с начина на работа на датчика. Съставете план за евакуация при пожар и провеждайте учебна тревога всеки месец. Всички живе- ещи в сградата трябва да познават сигнализацията на датчика, за да могат незабавно да реагират на нея. Датчикът позволява откриване на бавно горене с отделяне на гъст черен дим. Такъв огън може да продължава часове преди да се превърне в голям пожар. Предупреждение: Ако в сградата с датчика се извършват строителни дейности при които се отделя значително количество прах, свалете датчика от монтажната плочка, за да го предпазите. Ако по някаква причина това е невъзможно, покрийте отворите на датчика (например с найлонова торбичка), докато строителните работи завършат. Покритият датчик не може да открива наличие на дим. Откривайте го всеки ден след приключване на строителните работи. Техническа информация: Тип на датчика: фотоелектрична клетка Срок на работа: 10 години Околна температура и влажност по време на работа: от 0 °C до +40 °C, от 5% до 95% (без кондензация) Степен на защита: IP20 Звукова сигнализация: >85dB на разстояние 3 m Захранване: 1 бр. батерия 9 V (срок на използване на батерията: 1 година) Консумиран ток: <10 μA в режим на готовност, <30 mA в режим на сигнализация Чувствителност при измерване на задимяването: от 0,109 dB/m до 0,160 dB/m Размери: 90 × 35 mm Тегло: 65 g Описание на датчика A – Светодиод B – Главен бутон C – Гръмка сирена

Монтажът трябва да се извърши от квалифицирано лице. Лицето, което извършва монтажа, носи отговорност за спазване на всички действащи нормативни изисквания. При неясноти възложете монтажа на квалифициран специалист. Датчикът не е предназначен за използване в каравани. В идеалния случай датчик за дим трябва да се монтира във всяко помещение на сградата с из- ключение на кухните, баните и гаражите. На всеки етаж на сградата, включително стълбищата, трябва да се монтира поне един датчик за дим. Датчикът за дим трябва да се разполага на място, от което може да чуете сигнализацията дори по време на сън, например в помещението пред спалнята. Монтирайте датчици на тавана във всяка спалня и в помещението пред спалнята. Ако помещението е по-дълго от 9 m, монтирайте по един датчик във всеки край. Ако сградата е на няколко етажа, монтирайте по този начин датчици на всеки етаж. Това осигурява защита и когато пушекът се издига по стълбището от долния етаж. В мазата датчикът трябва да се монтира на тавана, в долната част на стълбището. Не монтирайте датчици в баните и кухните; парата от водата или храната може да причини фалшива тревога. В гараж датчикът може да се задейства от изгорелите газове от автомобила.51 Вентилационните отвори на датчика не трябва да се покриват. Не разпръсквайте аерозолни препарати в близост до или върху датчика. Не боядисвайте датчика. Фигури, илюстриращи монтирането на датчика:

1. Отвори в тавана (стената); 2. Дюбели; 3. Монтажна плочка; 4. Винтове; 5. Датчик

Монтиране на устройството на стена – описание Пробийте в стената два отвора с диаметър 5 mm (1.); разстоянието между отворите трябва да е 60 mm. Поставете в отворите включените в комплекта дюбели (2.) и закрепете монтажната плочка (3.) към стената с винтовете (4.). Поставете и свържете към датчика батерията (фигури D и E) и проверете функционирането на датчика (вж. „Проверка на датчика“). Ако датчикът работи, поставете го върху монтажната плочка така, че двата фиксатора да влязат в отворите на гърба на датчика и го завъртете.

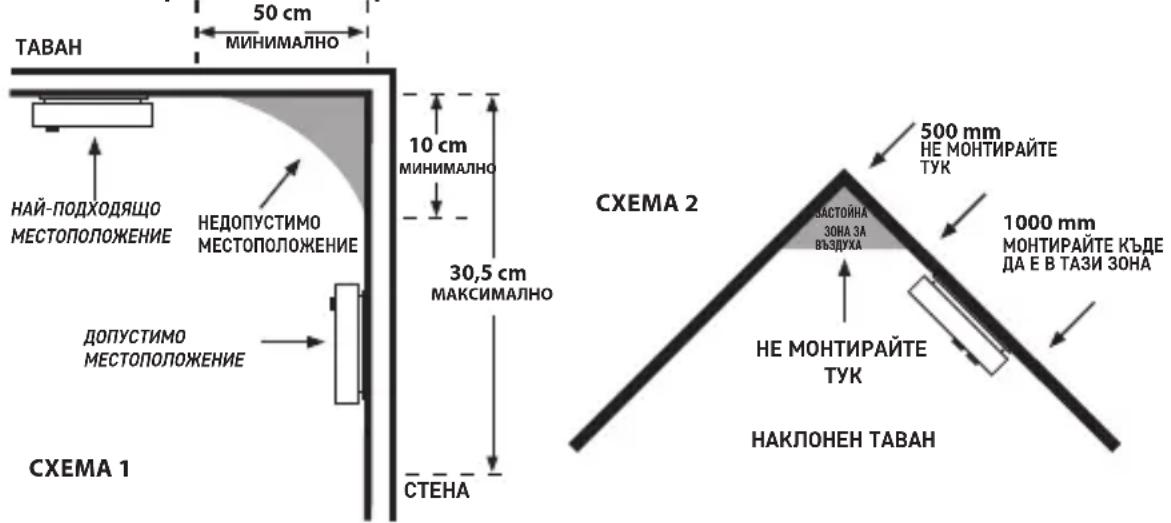

Изискванията към броя и мястото на монтиране на датчици за дим са различни в отделните държави. При неясноти може да се обърнете например към противопожарната служба във вашата страна. Схема за правилно монтиране на датчика НЕ МОНТИРАЙТЕ

НАЙ-ПОДХОДЯЩО МЕСТОПОЛОЖЕНИЕ НЕДОПУСТИМО МЕСТОПОЛОЖЕНИЕ ДОПУСТИМО МЕСТОПОЛОЖЕНИЕ СХЕМА 1 50 cm МИНИМАЛНО МАКСИМАЛНО 10 cm 30,5 cm ВЪВЕЖДАНЕ В ЕКСПЛОАТАЦИЯ Поставете батерия (1 бр. 9 V) в предвиденото за целта отделение, разположено на гърба на датчика. Използвайте само алкални батерии; в никакъв случай не използвайте презареждащи се батерии. Когато поставяте батерията в отделението с пластмасово лостче, внимавайте тя да застане правилно на мястото си! Вж. фигури D и E: „Поставяне на батерия“. Батерията трябва да влезе докрай в отделението, в противен случай датчикът не може да се закрепи към монтажната плочка! Металният щифт в отделението за батерията пречи датчикът да се закрепи към монтажната плочка, ако няма поставена батерия или ако батерията е поставена неправилно/неточно. След поставяне на батерия проверете функционирането на датчика чрез главния бутон. Натиснете продължително главния бутон; докато задържате бутона, трябва да чувате три кратки звукови сигнала, повтарящи се през 1,5 секунди. Това означава, че датчикът работи. Когато датчикът работи, светодиодът примигва еднократно през 32 секунди. Ако след натискане на бутона за проверка не се чуе звуков сигнал, вероятно батерията е разредена или датчикът е неизправен и е необходимо да се свържете със сервизния център.52 ПРОВЕРКА НА ДАТЧИКА Когато пожелаете или след всяка смяна на батерията може да проверите функционирането на

Натиснете и задръжте главния бутон в продължение на около 5 секунди; датчикът издава три звукови сигнала и същевременно червеният светодиод примигва трикратно (след което има пауза от 1,5 секунди). Ако датчикът не включи звуковия сигнал, проверете батерията и сглобяването. Проверявайте датчика веднъж седмично, за да е сигурно, че сигнализацията работи.

Звуковите и светлинни сигнали по време на проверката означават само, че датчикът работи. Те не означават, че е регистрирано наличие на дим. НЕИЗПРАВНО СЪСТОЯНИЕ Ако датчикът е в неизправно състояние, той не функционира. Сигнализацията за неизправно състояние представлява примигване на светодиода, кратък звуков сигнал и ново примигване на светодиода, повтарящи се през 32 секунди. Незабавно сменете батерията и проверете дали датчикът е изправен; почистете отворите на датчика (например с прахосмукачка). Проверете функционирането на датчика. Ако след смяна на батерията сигнализацията за неизправно състояние не се прекрати, обърнете се за съдействие към сервизния център. РАЗРЕДЕНА БАТЕРИЯ Сигнализацията за разредена батерия на датчика се включва поне 30 дни преди прекратяване на работата на датчика и представлява кратък звуков сигнал и същевременно примигване на червения светодиод, повтарящи се през 32 секунди. Незабавно сменете батерията. Използвайте само алкални батерии. Не използвайте презареждащи се батерии. Проверете функционирането на датчика. Като предпазна мярка се препоръчва да сменяте батерията ежегодно. КРАЙ НА СРОКА НА РАБОТА НА ДАТЧИКА Срокът на работа на датчика е 10 години от датата на производство. След изтичане на срока датчикът не трябва да се използва и следва да се замени с нов. Датата за смяна на датчика е посочена на поставения на гърба етикет, след думите „Replace device“. Ако използвате няколко датчика, проверявайте датите за смяна на всички датчици! СИГНАЛИЗИРАНЕ ЗА ДИМ При регистриране на наличие на дим датчикът включва звукова и светлинна сигнализация. Датчикът започва непрекъснато да подава звуков сигнал (три кратки сигнала, следвани от пауза), като същевременно червеният светодиод примигва. Сигнализацията продължава, докато въздухът се прочисти. Звуковата сигнализация на датчика не може временно да се заглуши или изключи. При сработване на сигнализацията незабавно евакуирайте сградата и проверете дали всички са я напуснали. Не спирайте, за да потърсите помощ или да вземете нещата си. Информирайте съответната спешна служба. Изчакайте въздухът да се изчисти. Не изваждайте батерията, за да спрете сигнализацията – така деактивирате датчика! Обслужване и поддръжка Изделието е проектирано да работи без проблеми в течение на много години, ако се използва правилно. По-долу са приведени някои препоръки за правилна експлоатация:

• Прочетете внимателно ръководството, преди да започнете да използвате изделието.

• Изделието трябва да се смени с ново след 10 години; вижте датата за смяна, посочена на гърба.53

• Почиствайте изделието редовно – не по-рядко от веднъж месечно. Почиствайте внимателно с прахосмукачка замърсяванията и праха от вентилационните отвори на изделието.

• Устройството не трябва да се боядисва.

• Не излагайте уреда на пряка слънчева светлина, прекомерно ниска температура, твърде висока влажност, резки промени на температурата. Това намалява точността на измерване.

• Не монтирайте уреда на места, където е възможно да има вибрации и удари – те може да го повредят.

• Не подлагайте уреда на въздействието на значителни механични сили, удари, прах, висока температура или влажност – те могат да причинят неизправности, да съкратят срока на работа на батерията или да я повредят, както и да деформират пластмасовите детайли.

• Пазете уреда от дъжд или висока влажност, капеща или пръскаща вода.

• Не поставяйте върху уреда източници на открит огън, например запалени свещи и др.

• Не монтирайте уреда на места с ограничена циркулация на въздуха.

• Не вкарвайте чужди тела във вентилационните отвори на уреда и не го покривайте.

• Не правете нищо по вътрешните електрически вериги в уреда – възможно е да го повредите, при което гаранцията автоматично се прекратява. В случай на повреда уредът трябва да се ремонтира само от правоспособен техник със съответната квалификация.

• Почиствайте уреда с мека, леко навлажнена кърпа. Не използвайте разтворители или почист- ващи препарати – те могат да издраскат пластмасовите части или да предизвикат корозия по електрическите вериги.

• Не потапяйте уреда във вода или друга течност.

• При повреда или дефект на уреда не правете опити да го ремонтирате. Предайте го за ремонт в магазина, от който е закупен.

• Уредът не е предназначен за използване от лица (включително деца), чиито физически, сетивни или умствени способности или липсата на опит и знания не им позволяват да го използват по безопасен начин, освен когато те са наблюдавани или инструктирани как да го използват от лице, отговарящо за тяхната безопасност. Децата не бива да остават без наблюдение и да си играят с уреда. Не изхвърляйте електрически уреди с общите битови отпадъци; предавайте ги в пунктове- те за събиране на сортирани отпадъци. Актуална информация относно пунктовете за съ- биране на сортирани отпадъци може да получите от компетентните местни органи. При изхвърляне на електрически уреди на сметищата е възможно в подпочвените води да попаднат опасни вещества, които след това да преминат в хранителната верига и да увредят здравето на

За този уред е изготвена декларация за съответствие. Подробно ръководство може да се намери в интернет на адрес http://www.emos.eu/download. Сервизен център: EMOS spol. s r.o. Lipnická 2844 Přerov
