P56501 - Suitsuandur Emos - Tasuta kasutusjuhend

Toote tüüp	Suitsuandur
Kaubamärk	Emos
Mudel	P56501
Anduri tüüp	Fotoelektriline element
Vastavusstandard	ČSN EN 14604:2006 + rev. 1:2008
Kasutusiga	10 aastat
Töötemperatuur	0 °C kuni +40 °C
Tööniiskus	5 % kuni 95 % (ilma kondensatsioonita)
Kaitseaste	IP20
Alarmi helitase	>85 dB 3 m kaugusel
Toiteallikas	1 patarei 9 V (soovitatav leelispatarei)
Ooterežiimi voolutarve	<10 μA
Alarmi voolutarve	<30 mA
Tundlikkus	0,109 kuni 0,160 dB/m
Visuaalne signaal	Vilkuv punane LED
Helisignaal	3 korduvat piiksu pausiga
Funktsioonid	Töötest, nõrga patarei indikaator, rikke indikaator
Paigaldus	Lakke või seinale, vähemalt 50 cm kaugusele seintest, vältida kööki, vannituba, garaaži
Hooldus	Puhastada kord kuus tolmuimejaga
Väljavahetamine	Iga 10 aasta järel või eluea lõpus
Parandatavus	Ärge parandage ise, võtke ühendust teenindusega
Varuosad	Leelispatarei 9 V

Korduma kippuvad küsimused - P56501 Emos

Kuhu paigaldada suitsuandur?

Paigaldage andur lakke, vähemalt 50 cm kaugusele seintest ja nurkadest. Asetage see koridoridesse magamistubade ette ja igale korrusele. Vältige kööki, vannituba ja garaaži, et vähendada valehäireid.

Kuidas testida andurit?

Vajutage pikalt põhinupule (umbes 5 sekundit). Peaksite kuulma 3 piiksu ja nägema punase LED-i vilkumist. Tehke seda testi kord nädalas.

Mida teha häire korral?

Evakueerige hoone viivitamatult. Ärge peatuge, et helistada päästeteenistusse või võtta asju. Veenduge, et kõik on väljas, seejärel helistage päästeteenistusse. Ärge katkestage alarmi patarei eemaldamisega.

Kuidas patareid vahetada?

Eemaldage andur aluselt, avage sektsioon ja asendage kasutatud patarei uue leelispatareiga 9 V. Järgige polaarsust. Pärast vahetust tehke töötest.

Mida tähendab vilkumine iga 32 sekundi järel?

LED-i vilkumine iga 32 sekundi järel näitab, et andur töötab normaalselt. Kui kuulete ka piiksu, võib see viidata nõrgale patareile või rikkele.

Miks minu andur piiksub ilma põhjuseta?

Selle põhjuseks võib olla nõrk patarei (piiks + vilkumine iga 32 sekundi järel) või rikeseolek (kaks vilkumist ja üks piiks). Kontrollige patareid ja puhastage ventilatsiooniavasid.

Kui kaua patarei kestab?

Patarei kestab umbes 1 aasta normaalse kasutamise korral. Vahetage see kohe, kui ilmub nõrga patarei signaal (vähemalt 30 päeva enne tühjenemist).

Millal andur välja vahetada?

Andur tuleb välja vahetada 10 aasta pärast alates tootmiskuupäevast. Kasutusea lõpp on märgitud seadme tagaküljel oleval sildil.

Kas ma võin andurit värvida?

Ei, anduri värvimine on keelatud. Värv ummistaks ventilatsiooniavad ja takistaks anduri korralikku tööd.

Mida teha, kui andur on rikkeolekus?

Rikkeolekut näitab vilkumine ja piiks iga 32 sekundi järel (kaks vilkumist ja üks piiks). Vahetage patarei, puhastage seade tolmuimejaga, seejärel testige. Kui probleem püsib, võtke ühendust teenindusega.

KASUTUSJUHEND P56501 Emos

See juhend sisaldab anduri paigaldamise ja käsitsemisega seotud olulist ohutusteavet. Lugege seda juhendit põhjalikult ja hoidke see kindlas kohas alles. Tutvustage anduri tööpõhimõtteid ka hoone teistele elanikele.

Koostage tulekahju evakuatsiooniplaan ja viige iga kuu läbi tulekahjuõppus. Kõik hoone elanikud peaksid olema anduri häiresignaalidega tuttavad, et suuta nendele viivitamatult reageerida. Andur võimaldab tuvastada hõõgpõlemist, millega kaasneb tihe must suits. Võib kuluda tunde enne kui hõõgumine läheb üle suureks põlenguks.

Hoiatus:

Juhul kui anduri piirkonnas toimuvad ehitustööd, mille tagajärjel tekib palju tolmu, tuleb andurit mustuse eest kaitsta, vöttes selle kinnitusaluselt maha. Juhul kui te seda mingil põhjusel teha ei saa, katke anduri avad ehitustööde perioodiks näiteks kilekotiga kinni. Kinnikaetud andur suitsu ei tuvasta. Eemaldage kate iga päev pärast tööde löppemist.

Tehniline informatsioon:

Sensori tüüp: fotoelektriline element

Kooskõlas standardiga EN 14604:2006 + rev. 1:2008

Kasutusiga: 10 aastat

Töötemperatuur ja -niiskus: 0 °C kuni +40 °C, 5 % kuni 95 % (ilma kondensatsioonita)

Kaitseaste: IP20

Helisignaal: >85 dB, kaugusega 3 m

Toide: 1× 9 V (patarei eluiga: 1 aasta)

Energiatarbimine: <10 μA ooterežiimis, <30 mA häirerežiimis

Suitsu tuvastamise tundlikkus: 0,109 kuni 0,160 dB/m

Mõõtmed: 90 × 35 mm

Kaal: 65 g

Anduri kirjeldus

A - LED

B – Põhinupp

C – Häiresignaal

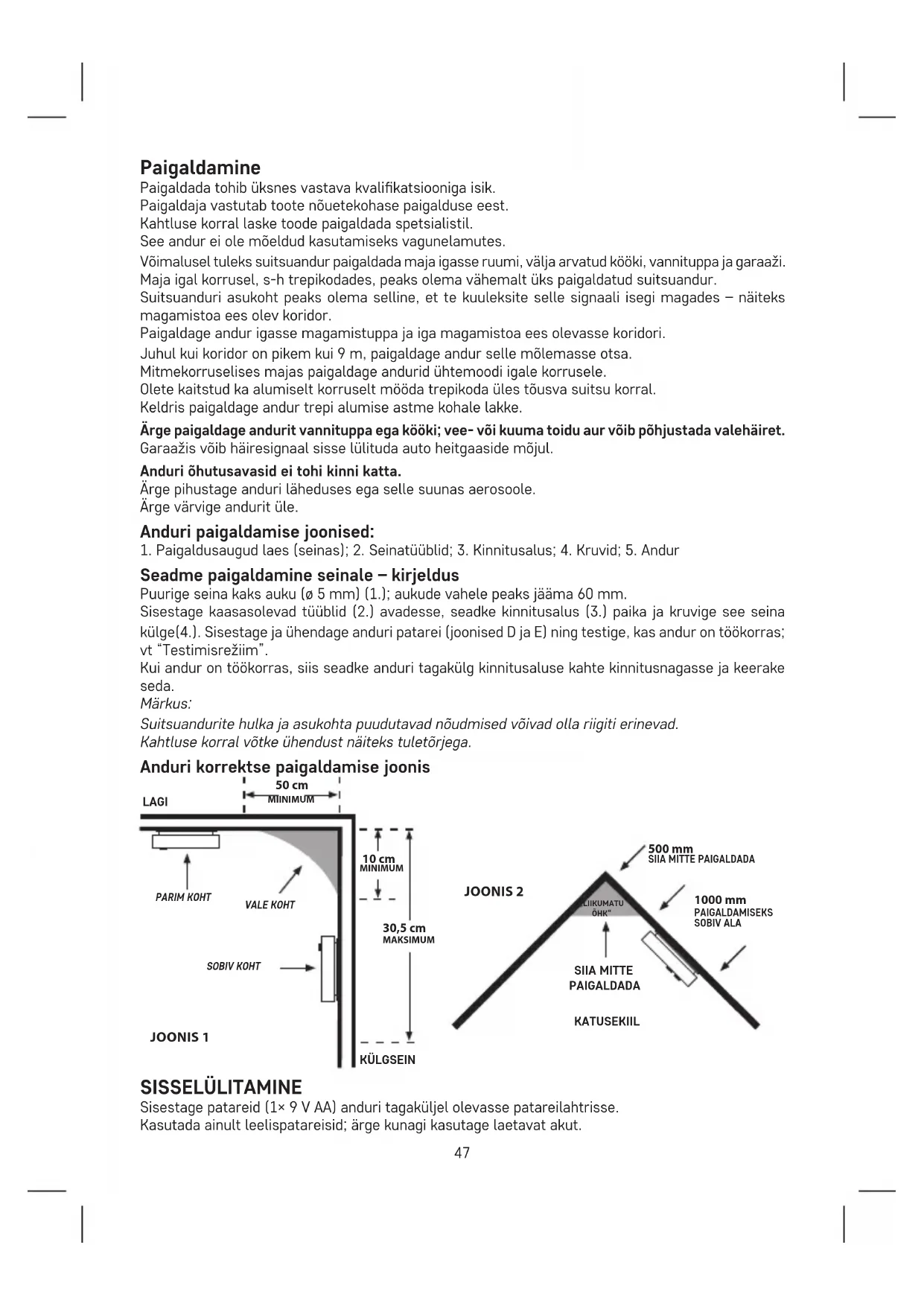

Paigaldamine

Paigaldada tohib üksnes vastava kvalifikatsiooniga isik.

Paigaldaja vastutab toote nõuetekohase paigalduse eest.

Kahtluse korral laske toode paigaldada spetsialistil.

See andur ei ole möeldud kasutamiseks vagunelamutes.

Võimalusel tuleks suitsuandur paigaldada maja igasse ruumi, välja arvatud kööki, vannituppa ja garaaži.

Maja igal korrusel, s-h trepikodades, peaks olema vähemalt üks paigaldatud suitsuandur.

Suitsuanduri asukoht peaks olema selline, et te kuuleksite selle signaali isegi magades – näiteks magamistoa ees olev koridor.

Paigaldage andur igasse magamistuppa ja iga magamistoa ees olevasse koridori.

Juhul kui koridor on pikem kui 9 m, paigaldage andur selle mölemasse otsa.

Mitmekorruselises majas paigaldage andurid ühtemoodi igale korrusele.

Olete kaitstud ka alumiselt korruselt mööda trepikoda üles tõusva suitsu korral.

Keldris paigaldage andur trepi alumise astme kohale lakke.

Ärge paigaldage andurit vannituppa ega kööki; vee- või kuuma toidu aur võib põhjustada valehäiret.

Garaažis võib häiresignaal sisse lülituda auto heitgaaside mõjul.

Anduri õhutusavasid ei tohi kinni katta.

Ärge pihustage anduri läheduses ega selle suunas aerosoole.

Ärge värvige andurit üle.

Seadme paigaldamine seinale – kirjeldus

Sisestage kaasasolevad tüüblid (2.) avadesse, seadke kinnitusalus (3.) paika ja kruvige see seina külge(4.). Sisestage ja ühendage anduri patarei (joonised D ja E) ning testige, kas andur on töökorras; vt "Testimisrežiim".

Kui andur on töökorras, siis seadke anduri tagakülg kinnitusaluse kahte kinnitusnagasse ja keerake seda.

Märkus:

Suitsuandurite hulka ja asukohta puudutavad nõudmised võivad olla riigiti erinevad.

Kahtluse korral võtke ühendust näiteks tuletõrjega.

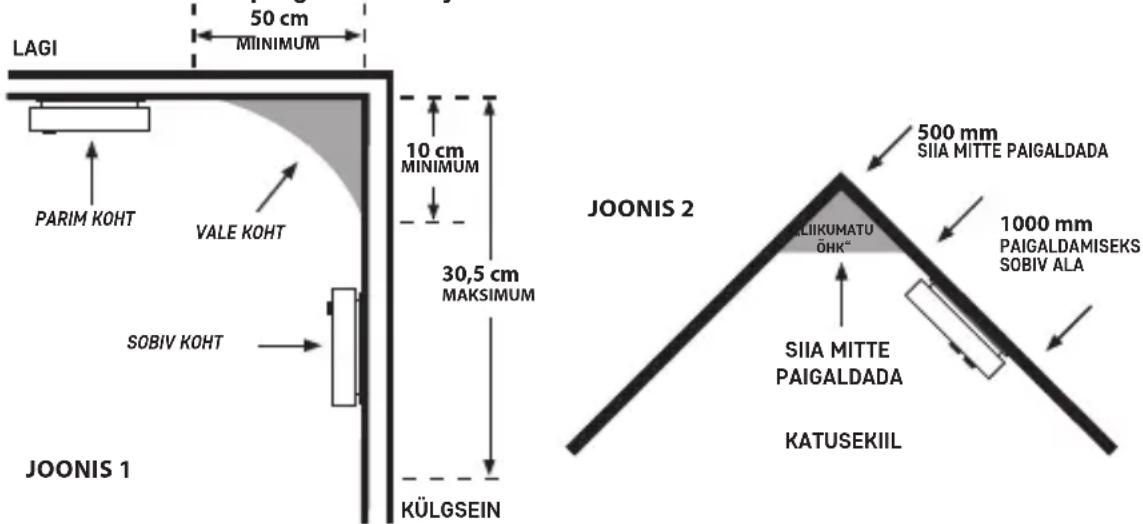

Anduri korrektse paigaldamise joonis

SISSELÜLITAMINE

Sisestage patareid (1× 9 V AA) anduri tagaküljel olevasse patareilahtrisse.

Kasutada ainult leelispatareisid; ärge kunagi kasutage laetavat akut.

Veenduge, et sisestate patareid plastklambritega osasse öigel moel!

Vt jooniseid D ja E: patarei sisestamine.

Patarei peab mahtuma patareilahtrisse täienisti, sest muidu ei mahu andur kinnitusalusesse!

Patareilahtris olev metallist naga takistab anduri kinnitusalusele paigaldamist kui patareid puuduvad või on sisestatud valesti/osaliselt.

Pärast patarei sisestamist testige andurit, vajutades põhinuppu.

Hoidke vajutust põhinupul; nupu allhoidmise ajal peab kõlama 3 lühikest piiksatust 1,5 s intervalliga.

See tähendab, et andur on töökorras.

Juhul kui andur on töökorras, näete 1× LEDi välgatust igal 32. sekundil.

Juhul kui testnupu vajutuse järel ühtki heli ei kostu, võib seadmel olla rike ja te peate võtma ühendust teeninduskeskusega, või siis on patarei tühi.

TESTIMISREŽIIM

Vajaduse tekkimisel või patarei vahetamise ajal saate alati testida anduri töökorrasolekut.

Hoidke vajutust põhinupul ca 5 sekundit; kuulete 3× järjest piiksatust (järgneb 1,5-sekundiline paus) ja vilgub punane LED-tuli.

Juhul kui andurist helisignaali ei kostu, kontrollige patareisid ja vaadake üle, kas seade on õigesti kokku pandud.

Veendumaks, et andur on töökorras, kasutage testimisrežiimi 1× nädalas.

Märkus:

Testimise ajal kölav heli- ja optiline signaal annab üksnes märku sellest, et andur on töökorras.

See ei tähenda, et läheduses oleks tuvastatud suitsu.

HOIATUSREŽIIM

Hoiatusrežiimi ajal seade ei tööta.

Hoiatusmärguanne kölab iga 32 s järel ja koosneb 1× LEDi välgatusest – 1× piiksatusest – 1× LEDi välgatusest.

Vahetage patarei viivitamata välja ja veenduge, et andur ei ole viga saanud; puhastage anduri avaused näiteks tolmuimejaga. Testige seadme töökorrasolekut.

Juhul kui häirerežiim kestab ka pärast uute patareide sisestamist, võtke ühendust teeninduskeskusega.

TÜHI PATAREI

Anduri patarei tühjenemisest annab märku piiksatus ja samaaegne punase LEDi välgatus igal 32. sekundil vähemalt 30 päeva enne patarei täielikku tühjaks saamist.

Vahetage patarei viivitamatult välja. Kasutada ainult leelispatareisid. Ärge kasutage laetavaid patareisid.

Testige seadme töökorrasolekut.

Ennetava abinõuna on soovitatav patarei 1× aastas välja vahetada.

ANDURI TÖÖEA LÖPPEMINE

Anduri tööea pikkus on 10 aastat alates tootmiskuupäevast.

Pärast tööea löppu ei tohi seadet enam kasutada ja see tuleb uue vastu välja vahetada.

Anduri väljavahetamise kuupäeva leiate seadme tagaküljel olevalt sildilt pärast teksti "Replace device".

Juhul kui kasutate mitut seadet, jälgige nende väljavahetamise kuupäevi!

HÄIRESIGNAAL

Suitsu tuvastamisel hakkab andur väljastama heli- ja optilist signaali.

Andur hakkab pidevalt piiksuma (3 piiksatust – paus) ja samal ajal välgub punane LED.

Häiresignaal kestab seni kuni öhk selgineb.

Häiresignaali ei saa ajutiselt vaigistada ega välja lülitada.

Häiresignaali käivitumise korral evakueeruge hoonest viivitamatult ja veenduge, et ka teised inimesed on hoonest väljunud.

Ärge peatuge, et abi kutsuda või oma asju kaasa võtta.

Helistage hädaabinumbrile.

Oodake kuni õhk selgineb.

Häirerežiimi lõpetamiseks ei tohi võtta andurist patareisid välja – see deaktiveerib anduri!

Korrashoid ja hooldamine

Toode on loodud nõuetekohasel kasutamisel tagama muretu kasutamine paljude aastate jooksul. Siin on mõned nõuanded nõuetekohaseks kasutamiseks:

• Lugege kasutusjuhendit hoolikalt enne selle toote kasutamist.
• Toode tuleb 10 aasta möödumisel uue vastu välja vahetada; väljavahetamise kuupäeva leiate seadme tagaküljelt.

- Puhastage toodet regulaarselt – vähemalt 1× kuus. Eemaldage toote ventilatsiooniavadesse kogunenud mustus ja tolm ettevaatlikult tolmuimejaga.

- Toodet ei tohi üle värvida.

- Ärge asetage toodet otsese päikesevalguse, äärmise külma ega niiskuse kätte või äkiliste temperatuurimuutustega keskkonda. See vähendaks tuvastamise täpsust.

- Årge asetage toodet kohtadesse, kus on vibratsiooni- ja löögioht – need vöivad põhjustada kahjustusi.

- Ärge avaldage tootele ülemäärast jõudu, hoidke seda lõökide, tolmu, kõrgete temperatuuride või niiskuse eest – need võivad põhjustada tõrkeid, aku kasutusea lühenemise, patareide kahjustusi ja plastosade deformatsiooni.

- Ärge asetage toodet vihma kätte või väga niiskesse kohta, ega laske sel kokku puutuda veetilkade või -pritsmetega.

- Ärge asetage tootele avatud leegiallikaid, nt süüdatud kühnalt jne.

- Ärge asetage toodet ebapiisava öhuvooluga kohtadesse.

- Ärge sisestage esemeid toote õhutusavadesse ega katke toodet kinni.

- Årge muutke toote sisemisi elektriahelaid – see vöib toodet kahjustada ja tühistab automaatselt garantii. Toodet tohib parandada ainult kvalifitseeritud spetsialist.

- Toote puhastamiseks kasutage kergelt niisutatud pehmet lappi. Ärge kasutage lahusteid ega puhastusvahendeid – need võivad plastikust osasid kriimustada ja põhjustada elektriahelate korrosiooni.

- Årge kastke toodet vette või muudesse vedelikke.

- Toote kahjustuse või defekti korral ei tohi te seda ise remontida. Saate seda parandada poes, kust selle ostsite.

- Seadet ei tohi kasutada isikud (sh lapsed), kellel on füüsilised, meeleoorganite või vaimsed puuded, või isikud, kellel puuduvad piisavad kogemused ja teadmised, et seadet ohutult kasutada, välja arvatud juhul kui see toimub järelevalve all või nende turvalisuse eest vastutav isik on neid ohututest tingimustest teavitanud. Lapsi tuleb alati jälgida ning nad ei tohi seadmega mängida.

Ärge visake elektriseadmeid sortimata olmejäätmete sekka, vaid viige need eraldi kogumispunkti. Kogumispunktide kohta saate teavet kohalikult omavalitsuselt. Kui elektriseadmetest vabanetakse prügimäel, siis võivad ohtlikud ained tungida põhjavette, siseneda toiduahelasse ja kahjustada teie tervist.

Tootele on väljastatud vastavusdeklaratsioon.

Üksikasjaliku kasutusjuhendi leiate veebilehelt http://www.emos.eu/download.

Teeninduskeskus:

EMOS spol. s r.o.

Lipnická 2844

Přerov

750 02
