MANUALE UTENTE XT15 POLK

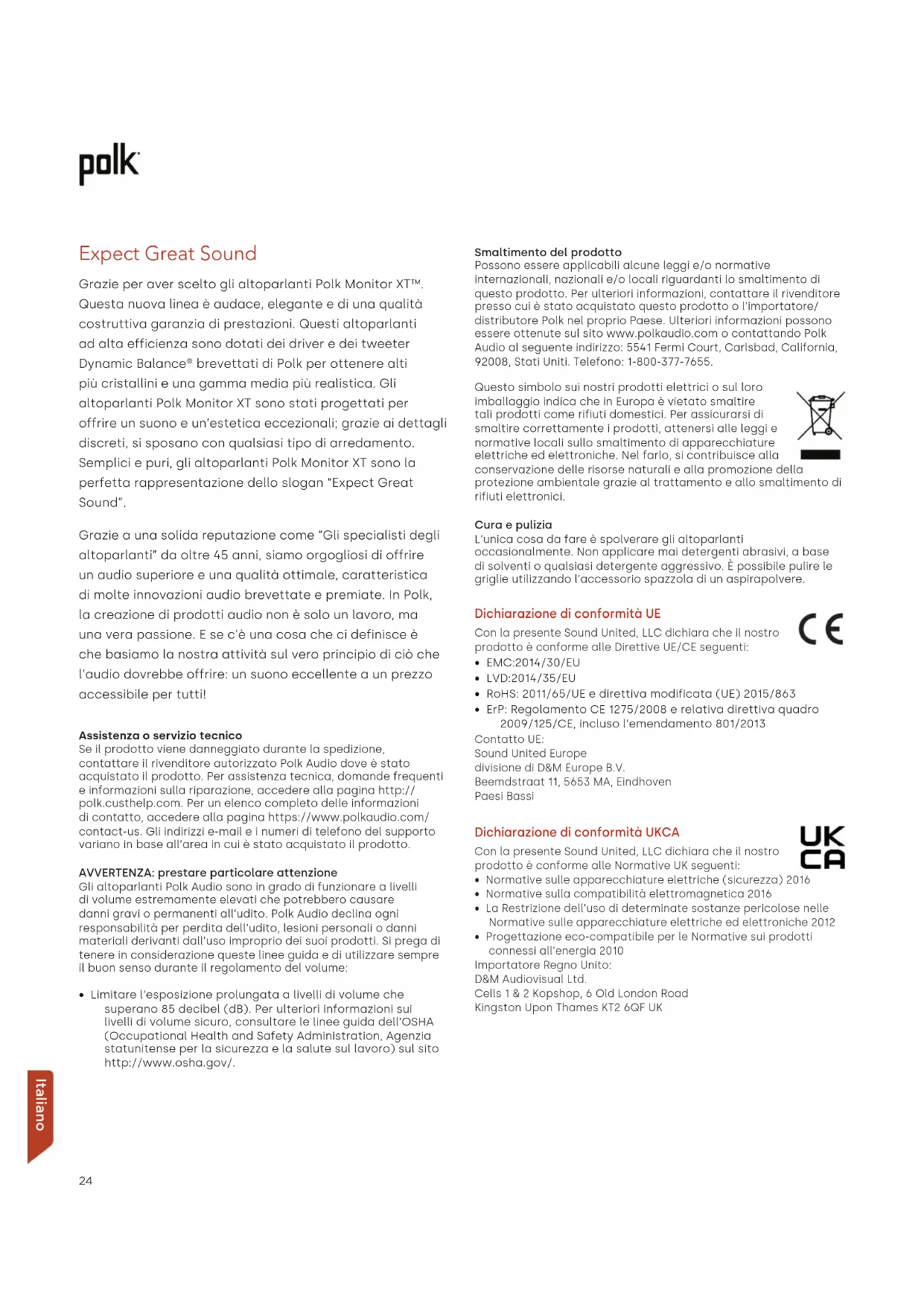

Grazie per aver scelto gli altoparlanti Polk Monitor XT^TM Questa nuova linea è audace, elegante e di una qualità costruttiva garanzia di prestazioni. Questi altoparlanti ad alta efficienza sono dotati dei driver e dei tweeter Dynamic Balance® brevettati di Polk per ottenere alto più cristallini e una gamma media più realistica. Gli altoparlanti Polk Monitor XT sono stati progettati per offrire un suono e un'estetica eccezionali; grazie ai dettagli discreti, si sospano con qualsiasi tipo di arredamento. Semplici e puri, gli altoparlanti Polk Monitor XT sono la perfetta rappresentazione dello slogan "Expect Great Sound".

Grazie a una solida reputazione come "Gli specialisti degli altoparlanti" da altre 45 anni, siamo orgogliosi di offrir un audio superiore e una qualità ottimale, caratteristica di molte innovazioni audio brevettate e premiate. In Polk, la creazione di prodotti audio non è solo un lavoro, ma una vera passione. E se c'é una casa che ci definisce è che basiamo la nostra attività sul vero principio di cui che l'audio dovrebbe offrir: un suono eccellense a un prezzo accessible per tutti!

Assistenza o servizio tecnico

Se il prodotto viene danneggiato durante la spedizione, contattare il rivenditore autorizzato Polk Audio dove è stato acquistato il prodotto. Per assistenza technique, domande frequently informazioni sulla riparazione, accedere alla ricerca http://polk.custhelp.com. Per un elenco completo delle informazioni di lavoro, accedere alla ricerca https://www.polkaudio.com/contact-us. Gli indirizzi e-mail e numero di Telefono del supporto variano in base all'area in cui è stato acquistato il prodotto.

AVVERTENZA: prestare particolare attenzione

Gli altoparlanti Polk Audio sono in grado di funzionare a livelli di volume estremamente elevati che potrebbero causare danni gravi o permanenti all'udito. Polk Audio declina agli responsabilità per perdita dell'udito, lesioni personali o danni materiali derivanti dall'uso impropero dei loro prodotti. Si prega di tenere in considerazione queste linee guida e di utilizzato sempre il buon senso durante il regolamento del volume:

• Limitare l'esposizione prolungata a livelli di volume che superano 85 decibel (dB). Per ulteriori informazioni sui livelli di volume sicuro, consultare le linee guida dell'OSHA (Occupational Health and Safety Administration, Agenzia statunitense per la sicurezza e la salute sul lavoro) sul sito http://www.osha.gov/.

Smaltimento del prodotto

Posso nessere applicabili alcune leggi e/o normative internazionali, nazionali e/o locali riguardanti lo smaltimento di quello prodotto. Per ulteriori informazioni, contattare il rivenditore presso cui è stato acquistato quello prodotto o l'importatore/distributore Polk nel proprio Paese. Ulteriori informazioni possono essere ottenate sul site www.polkaudio.com o contattando Polk Audio al seguente indirizzo: 5541 Fermi Court, Carlsbad, California, 92008, Stati Uniti. Telefono: 1-800-377-7655.

Questo simbolo sui nostri prodotti elettrici o sul loro imballaggio indica che in Europa è vietato smaltire tali prodotti come rifiuti domestici. Per assicurarsi di smaltire correttamente i prodotti, atteneri alle leggi e normative locali sullo smaltimento di apparecchiature elettriche ed elettroniche. Nel farlo, si contribuisce alla conservazione delle risorse naturali e alla promozione della protezione ambientale grazie al trattamento e allo smaltimento di rifiuti elettronici.

Cura e pulizia

L'unica casa da fare è spolverare gli altoparlanti occasionallymente. Non applicare mai detergenti abrasivi, a base di solventi o qualiasi detergente aggressivo. É possibile pulire le griglie utilizzando l'accessorio spazzola di un aspirapolvere.

Dichiarazione di conformità UE

Con la presente Sound United, LLC dichiara che il nostro prodotto è conforme alle Direttive UE/CE seguenti:

EMC:2014/30/EU
LVD:2014/35/EU
RoHS: 2011/65/UE e direttiva modificata (UE) 2015/863
ErP: Regolamento CE 1275/2008 e relativa direttiva quadro 2009/125/CE, incluso l'emendamento 801/2013

Contatto UE:

Sound United Europe

divisione di D&M Europe B.V.

Dichiarazione di conformità UKCA

Con la presente Sound United, LLC dichiara che il nostro prodotto è conforme alle Normative UK seguenti:

Normative sulle apparecchiature elettriche (sicurezza) 2016
Normative sulla compatibilità elettromagnetica 2016
La Restrazione dell'uso di determinate sostanze pericolose nelle Normative sulle apparecchiature elettriche ed elettroniche 2012
- Progettazione eco-compatible per le Normative sui prodotti connessi all'energia 2010

Importatore Regno Unito:

D&M Audiovisual Ltd.

Cells 1 & 2 Kopshop, 6 Old London Road

Kingston Upon Thames KT2 6QF UK

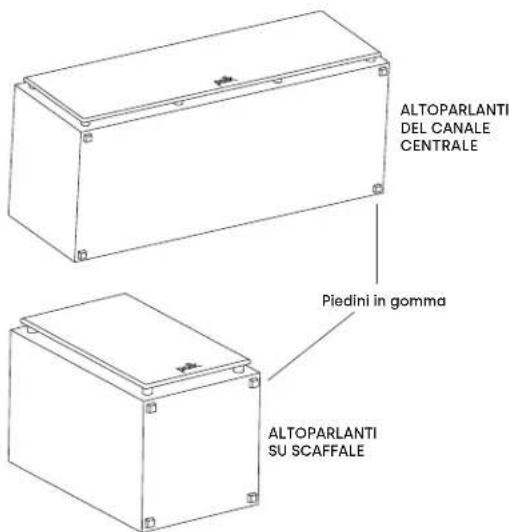

Aggiunta di piedini in gomma con retro adesivo

Per mantenere gli altoparlanti Polk saldamente in posizione e prevenir danni a pavimenti o mobili, è una brillante idea attaccare sul fondo dell'altoparlante i piedini in gomma con retro adesivo in dotazione.

Nota:

• XT15 / XT20 / XT30 / XT35: É necessario installare i piedini in gomma prima di utilizzato il prodotto.
• XT60 / XT70 / XT90: I piedini in gomma sono preinstallati.

Collegamento del Sistema

Per ottenere un audio di qualità ottimale, è importante collegare correttamente i caviagli altoparlanti.

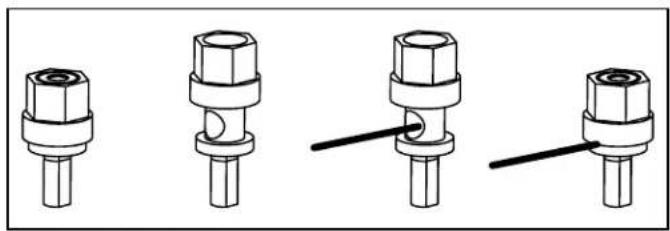

Comeutilizzareicconnettori delmorsetti

Allentare il dato esagonale ed insere il filo nudo dell'altoparlante nel foro. Serrare il dato esagonale verso il basso per effettuare il collegamento.

Nota: Non insere la sezione isolata del filo nel foro (non si otterrà il collegamento).

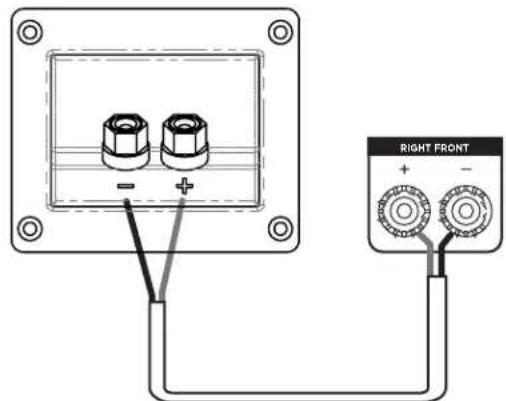

Collegamento di base dell'altoparlante

Assicurarsi che i connettori rosso (+) e nero (-) sull'amplificatore o il ricevitore siano collegati ai connettori rosso (+) e nero (-) sugli altoparanti. Se il suono emesso da quosti ultimi è "acuto", con bassi più percettibili e immagine centrale sfocata o assente, è probabile che uno dei cavi degli altoparanti si collegata in modo invertito. Controllare attentamente tutti i collegamenti.

Modalità processore per altoparlante del canale centrale

Nota: Impostare l'Altoparlante del canale centrale su "small" nelle Impostazioni di Gestione dei bassi del ricevitore.

I menu "gestione dei bassi" o "configurazione dell'altoparlante" della maggior parte dei ricevitori surround offrono la possibilità di scegliere tra le modalità "normal" o "wide" per il funzionamento del canale centrale. Nei processori digitali a canale discreto, queste modalità sono chiamate "small" e "large". La modalità Normal (small) filtrà le basse frequenze dell'altoparlante del canale centrale e le invia inveceagli altoparlanti principali anteriorsinistroedestro o aljackdi uscita subwoofer (LFE).La modalità Wide (large) invia un segnale a gamma completa non filtrato all'altoparlante del canale centrale. Utilizzare la modalità Small (normal) per prestazioni e affidabilità ottimali del canale centrale (e surround).

Posizionamento dell'altoparlante

A prescindere dal tipo di altoparlante acquistato (altoparlanti su scaffale XT15, un altoparlante del canale centrale XT30 o altoparlanti a torre XT70), per ottimizzare la qualità audio del sistema di altoparlanti è fondamentale un posizionamento corretto. Visionare i seguenti esempie e provarli in base allaserie di altoparlanti Polk Monitor XT acquistata.

Note: Gli attoparlanti della serie Polk Monitor XT sono compatibili con le configurazioni 2.0, 2.1, 3.1, 5.1, 7.1 e 9.1 (subwoofer opzionaleizzatoo nell'imagine).

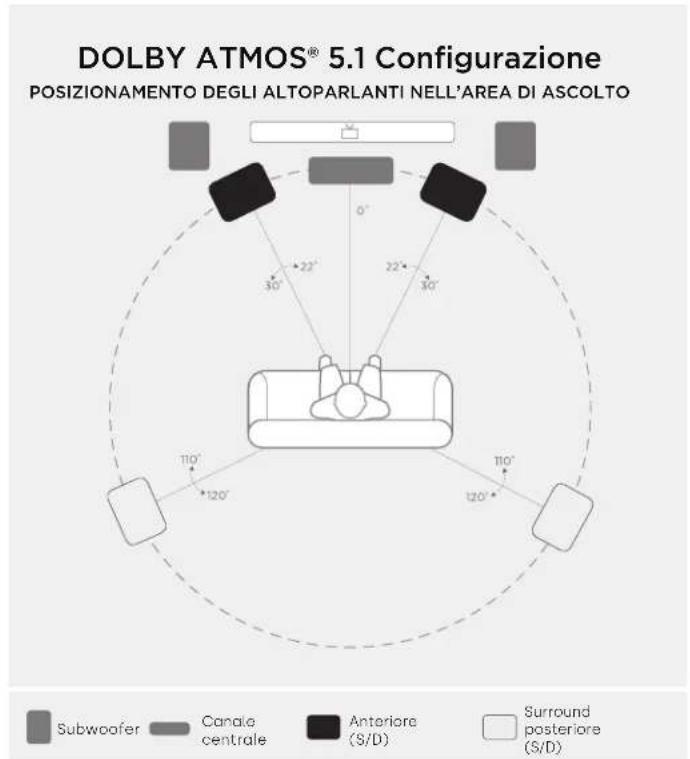

Ascolto in surround 5.1

É possibl eutilizzaregli altoparlanti della series Polk Monitor XT come altoparlanti surround posteriori in un impianto home theater Polk Audio. Il posizionamento ideale dell'altoparlante surround del canale posteriore é su una parete laterale, leggermente dietro e piu in alto della posizione di ascolto.

Ascolto nel systemd 3.1

Per ottenere l'immagine stereo più realistica, posizionare gli altoparlanti il più lontano possibile da dove gli ascaltatori sono seduti. Se le condizioni ambientali richiedono di positizonare gli altoparlanti più distanti, siould scegliere di inclinarli verso il centro per supportare un'immagine centrale più precisa.

Posizionamento alternativo dei diffusori surround del canale posteriore per gli altoparlanti della series Polk Monitor XT. Se non è possibile disporre gli altoparlanti surround posteriori sulle pareti laterali, collocarli sulla parete posteriore, più in alto della posizione di ascolto.

Opzione di altezza impilabile

AgglungeraXT90sopr oal/otopontone anteriorie (S / D) e a qulla surround posteriori (S / D)

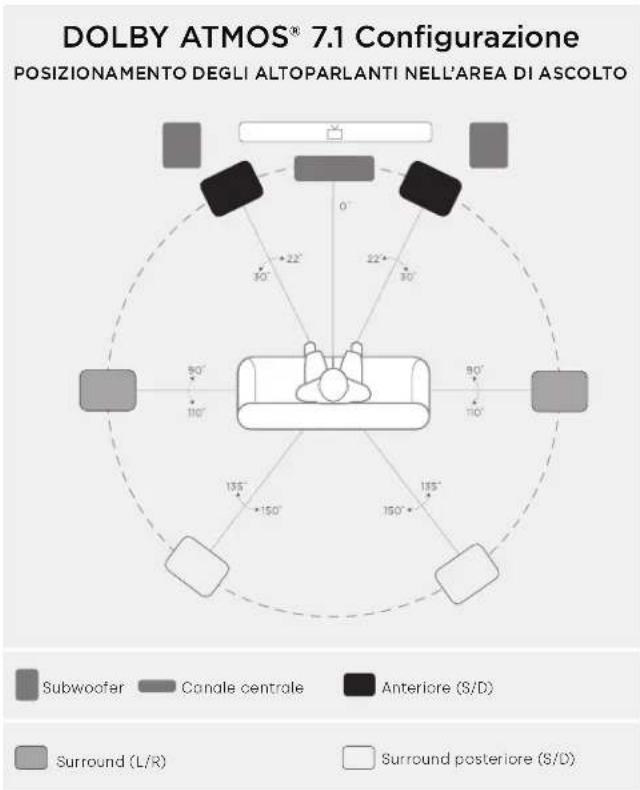

Ascolto in surround 7.1

Si godra di un'esperienza audio surround ancora più profonda

con quattro altoparlanti surround posteriori inceve di due.

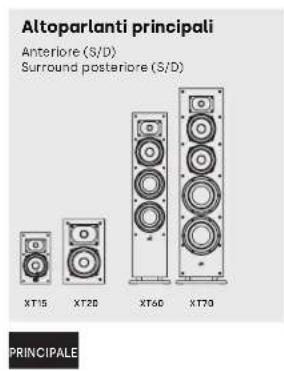

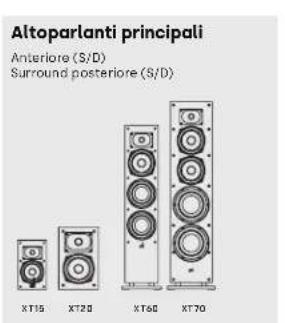

Altoparlanti principali

Anteriole (S/D)

Surroundd (L/R)

Opzione di altezza impilabile

Agglugere X790 scopro all'opparlante antericne (S/D); o quello surroundi (S/D) e loquio surround posterior (S/D)

Altoparlanti su scaffale Monitor XT Altoparlanti del canale centrale Monitor XT

Specifiche XT15 XT20 XT30 XT35
Tipo di altoparlante	Da supporto (coplia) Da supporto (coplia) Canale centrale compatto Canale centrale (L/C/R)
Tweeter	Cupola in terilene da 1" Cupola in terilene da 1" Cupola in terilene da 1" Cupola in terilene da 1"
Midrange/midbass
Woofer	Dimensioni personalizzate da 5,25"	Dimensioni personalizzate da 6,5"	Due, dimensioni personalizzate da 5,25"	Quattro, dimensioni personalizzate da 3"
Radiatori passivi	N/A N/A N/A N/A
Risposta complessiva di frequenza	48Hz-40kHz	38Hz-40kHz	55Hz-40kHz	57Hz-40kHz
Risposta di frequenza (limiti di -3 dB)	73Hz-26kHz	57Hz-26kHz	77Hz-26kHz	84Hz-26kHz
Potenza dell'amplificatore consigliata	30-150 W	30-200 W	30-200 W	25-200 W
Compatibilità dell'uscita amplificatore	4Ω	4Ω	4Ω	4Ω
Impedenza minima (ohm)	4.1Ω	4.3Ω	4.1Ω	4.2Ω
Sensibilità (2,83 V/1 m)	86dB	87dB	89dB	87dB
Frequenza di crossover
Tweeter/midrange	2200Hz	3200Hz	2500Hz	2500Hz
Midrange/midbass
Dimensioni e attributi di peso
Dimensioni del prodotto (L x A x P)	6,50 x 10,6 x 7,18 polici 165,1 x 269,2 x 182,4 mm	7,50 x 18,0 x 10,99 polici 190,5 x 330,0 x 279,3 mm	19,9 x 6,50 x 8,13 polici 482,6 x 165,1 x 206,6 mm	24,4 x 4,15 x 5,55 polici 619,7 x 105,4 x 141,0 mm
Massima profondità complessiva (griglia inclusa)
Peso del prodotto (ciascuno)
Casse
Tipo di cassa midrange
Tipo di cassa midbass/woofer
Finiture disponibili	Nero opaco	Nero opaco	Nero opaco	Nero opaco
Piedini	Si, forniti nella confezione	Si, forniti nella confezione	Si, forniti nella confezione	Si, forniti nella confezione
Montabile a parete?	No	No	No	Si
Morsetti	Morsetti a 5 vie nicheletati	Morsetti a 5 vie nicheletati	Morsetti a 5 vie nicheletati	Morsetti a 5 vie nicheletati
Accessori
Progettato per altoparlante XT90	N/A	Si	N/A	N/A
Certificazioni (non correlate alla sicurezza e normative)
Certificato ad alta risoluzione	Si	Si	Si	Si

Soggetto a modifica senza preavviso.

	Altoparlanti da pavimento Monitor XT		Altoparlante modulo di altozza Monitor XT
Specifiche XT60 XT70 XT90
Tipo di altoparlante	Altoparlante da pavimento Altoparlante da pavimento Modulo di altozza (coppia)
Tweeter	Cupola in terilene da 1" Cupola in terilene da 1" N/A
Midrange/midbass
Woofer	Dimensioni personalizzate do 6,5°	Due, dimensioni personalizzate da 6,5°	Dimensioni personalizzate da 4°
Radiatori passivi	Due PR da 6,5" Due PR da 8" N/A
Risposta complessiva di frequenza	38Hz-40kHz 35Hz-40kHz 94Hz-22kHz
Risposta di frequenza (limiti di -3 dB)	43Hz-26kHz 41Hz-26kHz 164Hz-17kHz
Potenza dell'amplificatore consigliata	25-200 W	25-200 W	30-100 W
Compatibilità dell'uscita amplificatore	4Ω 4Ω	4Ω
Impedenza minima	4.4Ω	4.0Ω	4.3Ω
Sensibilità (2,83 V/1 m)	86dB	89dB	89dB
Frequenza di crossover
Tweeter/midrange	2200Hz	2700Hz	2700Hz
Midrange/midbass
Dimensioni e attributi di peso
Dimensioni del prodotto (L x A x P)	7.50 x 36,4 x 9,09 pollici	9,25 x 40,4 x 12,5 pollici	7.50 x 5,64 x 8,38 pollici
	190,5 x 925,0 x 230,8 mm	235 x 1026,6 x 317,9 mm	190,5 x 143,2 x 212,9 mm
Massima profondità complessiva (griglia inclusa)
Peso del prodotto (ciascuno)
Casse
Tipo di cassa midrange
Tipo di cassa midbass/woofer
Finiture disponibili	Nero opaco	Nero opaco	Nero opaco
Piedini	Gommini	Gommini	Gommini
Montabile a parete?	No No	Si
Morsetti	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati	Morsetti a 5 vie nichelati
Accessori
Progettato per altoparlante XT90	Si	Si	N/A
Certificazioni (non correlate alla sicurezza e normative)
Certificato od alta risoluzione	Si	Si	No

Soggetto a modifica senza preavviso.

Garanzia limitata di 5 anni

Polk Audio, LLC (di seguito "Polk" o "Polk Audio") fornisce la presente garanzia limitata esclusivamente all'acquirente originario al dettaglio. La presente garanzia terminera automaticamente prima della scadenza indicata se l'acquirente originario al dettaglio vende o altrimenti trasferisce il Prodotto a terzi.

Polk Audio garantisce all'acquirente originario solamente che altoparlante/i, componente/i per crossover passivo/i e cassa (il "Produotto") sono esenti da difetti nei materiali e nella fabbricazione per un periodo di cinque (5) anni dalla data originaria di acquisto al dettaglio da un Rivenditore Polk Audio autorizzato.

Per consentire a Polk di offre il miglior servizio di garanzia possible, si prega di registrarile nuovo Prodotto online all'indirizzo: www.polkaudio.com/ o chiamare il servizio clienti Polk al numero 800-377-7655 negli Stati Uniti e in Canada entro dieci (10) giorni alla data di acquisto originale. Ricordarsi di conservare la ricevuta di acquisto originale.

I Prodotti difettosi devono essere spediti, unitamente alla prova di acquisto, prepagati al Rivenditore autorizzato Polk da cui è stato acquistato il Prodotto o alla Fabbrica all'indirizzo 5541 Fermi Court; Carlsbad, CA 92008. I prodotti devono essere spediti nella confazione originale di speziono o nel suo equivalente; in agli caso il rischio di perdita o danni durante la spezione è a Suor carico. Se in seguito alla verifica presso la fabbrica o presso il Rivenditore autorizzato Polk, viene stabilità che l'unità presentava difetti nei materiali o nella fabbricazione in qualsiassi volteamento durante il periodo di Garanzia, Polk o il Rivenditore autorizzato Polk, a sua discrezione, riparere o sostituirà questo Prodotto sulla alcun costo aggiuntivo, salvo quando indicate di seguito. Tutte le parti e i Prodotti sostitui divertano proprietà di Polk. I prodotti sostitui o riparati ai sensi della presente garanzia Le saranno restituiti, entro un intervallo di tempo ragionevole, con spese di spezione preparate.

La presente garanzia non include la manutenzione o la riparazione di parti danneggiate a causa di incidenti, calamità, uso improprio, abuso, negligenza, imballaggio e/o procedure di spezdizione inadeguati, uso commerciale, uso di ingressii di tensione superiori al valore massimo nominale dell'unità, aspetto estetico delle casse non direttamente attribuibile al difetto nei materiali o di fabbricazione, o acause da manutenzione, riparazione o modifica del Prodotto non autorizzato o non approvata da Polk. La presente garanzia sare terminate se acquistata da un rivenditore non autorizzato o se il numero di seriée sul Prodotto è stato rimesso, alterato o rovinato.

Questa garanzia sostituisce tutte le autres garanzie espresse. Se il presente Produktto presenta difetti nei materiali o nella fabbricazione come indicate in precedenza, l'unico rimedio sare la riparazione o la sostituzione come descritto sopra. In nessun caso Polk Audio sare responsabile nei Suoi confronti per danni accidentali o consequenziali derivanti dall'utilizzo o dall'impossibilità di utilizzato il Produktotto,anche se Polk Audio o un Rivenditore Polk Audio autorizzato è stato informatato della possibilità di tali danni, o per qualsi ci si reclamo da parte di terzi. Alcuni stati non permettono l'esclusione o la limitazione di danni consequencesi, pertanto le limitazioni di cui sopra potrebbero non essere applicabili.

Tutte le garanzie implicite su quello Prodotto sono limitate alla durata della presente garanzia espresa. Alcuni stati non consentono limitazioni nella durata di una garanzia implicita, pertanto le limitazioni di cui sopra potrebbero non essere applicabili. Questa garanzia conferisce specifici diritti legali e Lei potrebbe averve andere altri diritti che possono variare da uno stato all'alto.

La presente garanzia si applica solo ai Prodotti acquistati in Canada, negli Stati Uniti d'America, nei loro possedimenti, e nei club di scambio delle forze armate degli Stati Uniti e NATO. Consultare la guida alla garanzia specifica per i Prodotti Polk acquistati in Paesi o territori non citati nel presente documento.
