MANUALE UTENTE PowerAir V 400 METABO

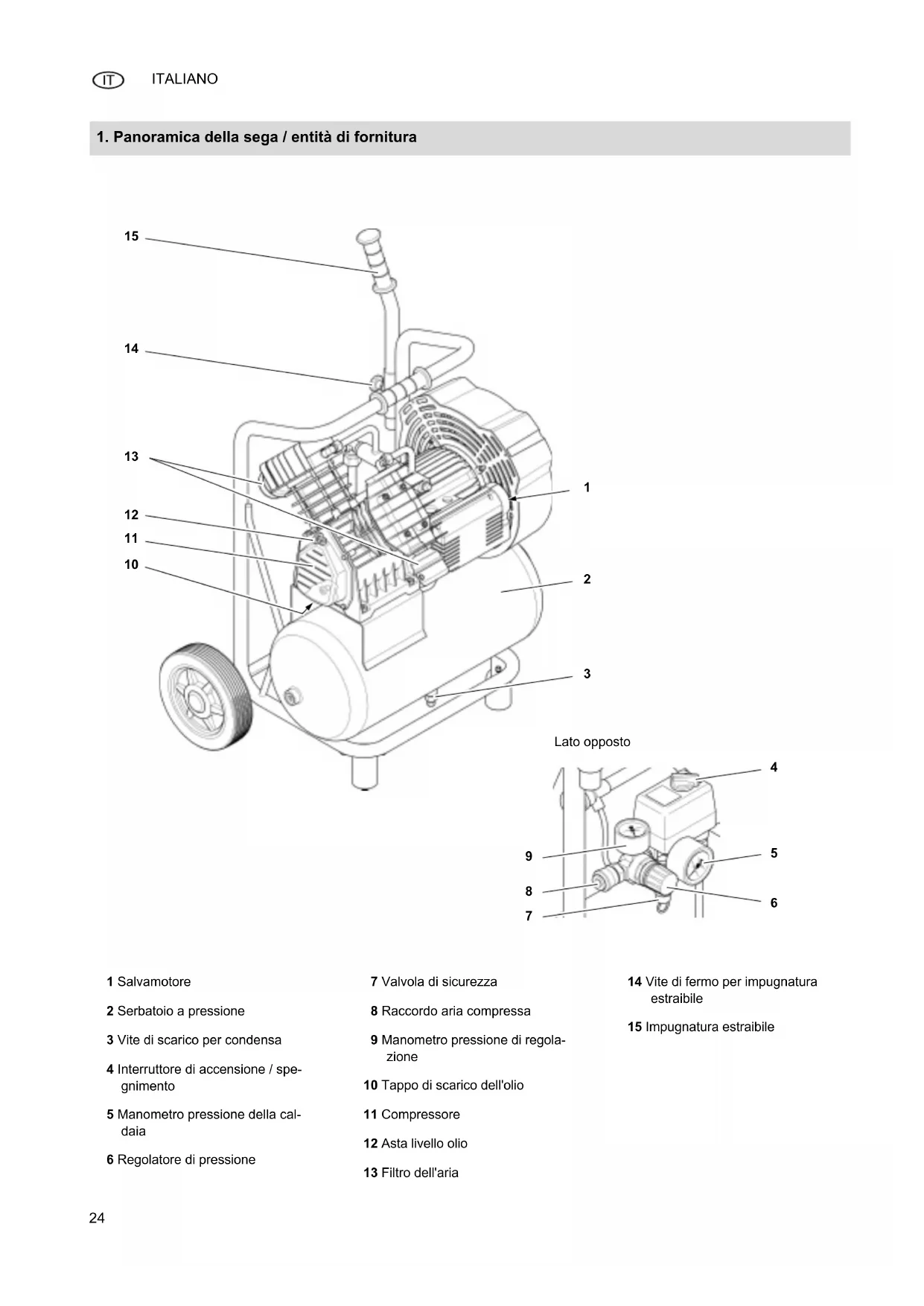

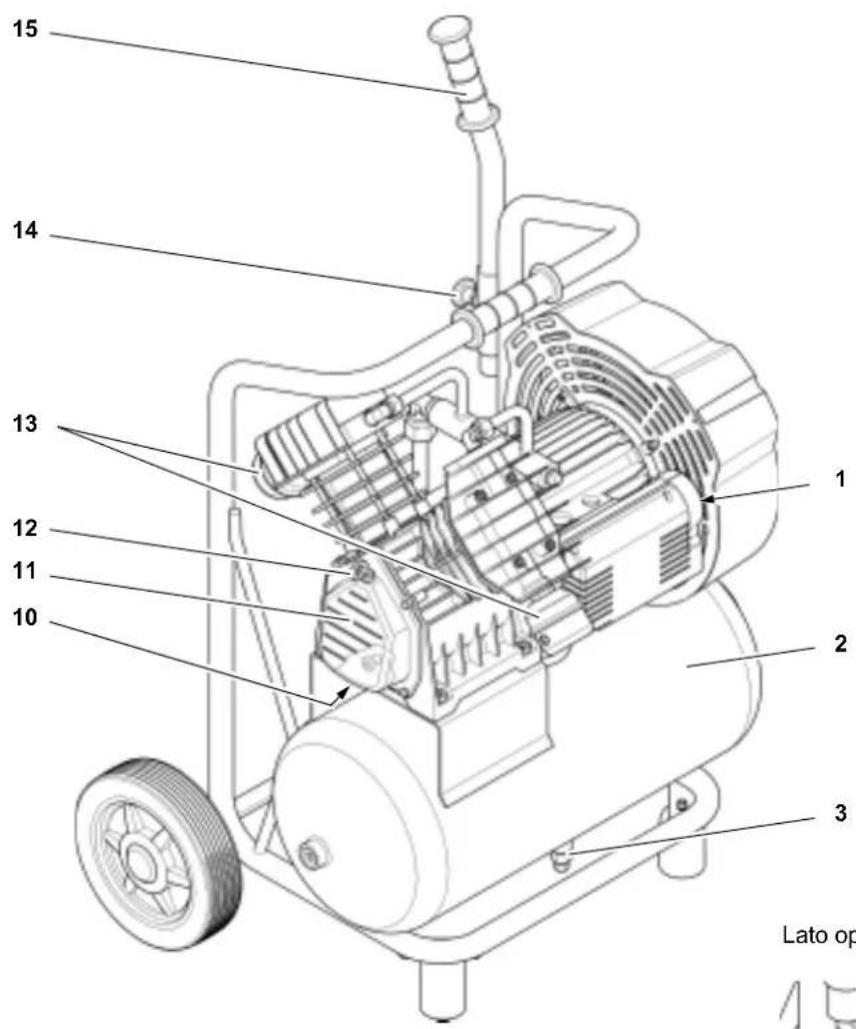

1. Panoramica della sega / entità di fornitura

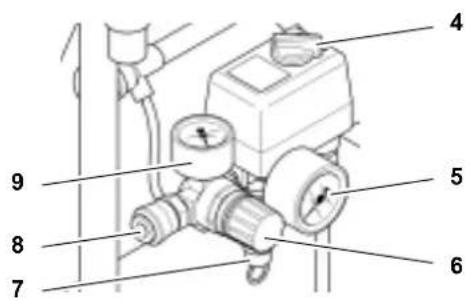

Lato opposto 1 Salvamotore 2 Serbatoio a pressione 3 Vite di scarico per condensa 4 Interruttore di accensione / spe- gnimento 5 Manometro pressione della cal- daia 6 Regolatore di pressione 7 Valvola di sicurezza 8 Raccordo aria compressa 9 Manometro pressione di regola- zione 10 Tappo di scarico dell'olio 11 Compressore 12 Asta livello olio 13 Filtro dell'aria 14 Vite di fermo per impugnatura estraibile 15 Impugnatura estraibile I_0021it1A.fm 10.3.10 Manuale d’uso originaleITALIANO

1. Panoramica della sega /

entità di fornitura....................24

2. Istruzioni obbligatorie............25

3.2 Istruzioni generali per la

sicurezza ..................................25

3.3 Simboli sull'apparecchio...........26

3.4 Dispositivi di sicurezza .............27

4. Uso...........................................27

4.1 Prima della prima messa in

funzione....................................27

4.2 Collegamento elettrico..............27

4.3 Produzione aria compressa......28

5. Manutenzione .........................28

5.1 Informazioni importanti .............28

5.2 Manutenzione periodica ...........28

5.3 Custodia della macchina ..........28

8. Rispetto dell'ambiente ...........29

9. Dati tecnici ..............................30

Queste istruzioni per l'uso sono state realizzate per consentire un utilizzo ra- pido e sicuro dell'apparecchio. Di segui- to vengono fornite brevi indicazioni sul- la modalità di lettura delle istruzioni. – Prima di mettere in funzione l'appa- recchio, leggere interamente le istruzioni prestando particolare at

tenzione alle indicazioni sulla sicu- rezza. – Il presente manuale d'uso è desti- nato a persone con conoscenze tecniche sugli attrezzi descritti. Se non si ha alcun tipo di esperienza con questo tipo di apparecchio, ri

chiedere l'aiuto di esperti. – Tenere a portata di mano tutta la documentazione fornita con l'appa- recchio per consentire a tutti gli utenti di consultarla in qualsiasi mo- mento se necessario. Conservare la prova d'acquisto per eventuali ri

chieste di intervento in garanzia. – Se si presta o si vende l'apparec- chio, includere anche la relativa do- cumentazione. – Per eventuali danni derivati dalla mancata osservanza di queste istru- zioni d'uso, il produttore declina ogni responsabilità. Le informazioni in queste istruzioni d'uso utilizzano i simboli illustrati di se

guito. APericolo! Rischio di danni alle persone o all'am- biente. BPericolo di scosse elettriche! Rischio di danni alle persone causati dall'elettricità. A Attenzione! Rischio di danni materiali. 3 Nota Informazioni integrative. – I numeri nelle figure (1, 2, 3, ...) – indicano i singoli pezzi; – usano una numerazione progres- siva; – si riferiscono ai numeri corrispon- denti in parentesi (1), (2), (3)... nel testo vicino. – Le istruzioni d'uso per le quali è ne- cessario seguire la sequenza indi- cata sono numerate in ordine pro- gressivo. – Le istruzioni d'uso in cui la sequen- za può essere stabilita a discrezio- ne dell'operatore sono contrasse- gnate da un punto. – Gli elenchi sono contrassegnati da un trattino.

3.1 Utilizzo appropriato

Questa apparecchiatura serve per pro- durre aria compressa per utensili azio- nati ad aria compressa. Fare funziona- re l'apparecchio soltanto sotto sorveglianza. L'utilizzo nell'ambito medico, nel settore dei prodotti alimentari nonché il riempi- mento di bombole per la respirazione non sono consentiti. I gas esplosivi, infiammabili o nocivi per la salute non devono essere aspirati. Nei locali sottoposti a pericolo d'esplo

sione l'esercizio non è consentito. Qualsiasi altro utilizzo non è idoneo. In caso di utilizzo non appropriato, modifi

che all'apparecchiatura oppure in se- guito all'utilizzo di parti non controllate e autorizzate dal costruttore, si possono verificare danni imprevedibili! I bambini, gli adolescenti e le persone non addestrate non possono utilizzare l'apparecchiatura e gli utensili pneuma

tici ad essa collegati.

3.2 Istruzioni generali per la

• Nell'ambito dell'utilizzo del presente apparecchio elettrico si raccomanda di seguire le istruzioni relative alla sicurezza spiegate qui di seguito, per evitare qualsiasi pericolo per le persone e/o danni materiali.

• Osservare in particolare le informa- zioni relative alla sicurezza contenu- te nelle singole sezioni.

• Conservate con cura tutta la docu- mentazione allegata all'apparec- chiatura.

• Rispettate le eventuali direttive delle associazioni di categoria oppure le norme antinfortunistiche relative alla manipolazione e alla manovra di compressori e utensili funzionanti ad aria compressa.

• Osservare le norme di legge vigenti per l'uso di impianti soggetti a sor

• Tenere presente che durante il fun- zionamento e lo stoccaggio dell'ap- parecchio la condensa o altri mate- riali d'esercizio fuoriuscenti potranno inquinare l'ambiente circo- stante e provocare danni ecologici. APericolo generale

• Tenere sempre in ordine l'ambiente di lavoro per evitare il rischio di inci- denti causati da oggetti fuori posto.

• Agite con la massima attenzione. Badate a ciò che fate. Usate la testa quando lavorate. Evitate di azionare questo apparecchio elettrico se Vi manca la dovuta concentrazione.

• Tenere in debita considerazione gli effetti dell'ambiente circostante.

• Provvedere ad una buona illumina- zione. Indice

2. Istruzioni obbligatorie

3. SicurezzaITALIANO

• Evitare di assumere posizioni ano- male Cercate di assumere una posi- zione stabile mantenendo l'equili- brio.

• Non utilizzate il presente apparec- chio in prossimità di liquidi o gas in- fiammabili.

• Tenete i bambini lontano dal raggio di azione dell'apparecchio. Durante l'uso non consentite a nessuno di toccare quest'ultimo e/o il cavo di allacciamento alla rete.

• Non sovraccaricare la macchina – avvalersi della macchina solo all'in- terno del campo di potenza, riporta- to nelle "Caratteristiche tecniche". BPericolo di scosse elettriche!

• Non esponete mai l'apparecchio elettrico alla pioggia.

• Non utilizzate l'apparecchio in am- bienti umidi o addirittura bagnati.

• Mentre lavorate evitate di toccare con qualsiasi parte del Vostro corpo gli elementi collegati a massa (p.es. corpi riscaldanti, tubi, piani di cottu

• Utilizzare il cavo di alimentazione esclusivamente per gli scopi a cui è destinato. APericolo di ferimenti attraver- so l'aria compressa in uscita e/o cor- pi e corpuscoli da essa trascinati

• Non rivolgete mai l'aria compressa sulle persone o sugli animali!

• Assicurate che tutti gli utensili pneu- matici utilizzati e tutti gli accessori siano progettati per la pressione di esercizio prevista o che vengano collegati tramite dei riduttori di pres

• Quando staccate l'innesto rapido te- nete presente che l'aria compressa contenuta nel tubo flessibile di man

data fuoriesce improvvisamente. Tenete pertanto saldamente ferma la parte terminale del tubo flessibile di mandata da staccare.

• Assicurate che tutti i raccordi a vite siano sempre serrati saldamente.

• Non riparate l'apparecchiatura da soli! Solo degli specialisti possono eseguire riparazioni su compressori, serbatoi a pressione e utensili pneu

matici. APericoli dovuti all'aria com- pressa contenente olio

• Utilizzate l'aria compressa con olio esclusivamente per gli utensili pneumatici previsti per questo sco

• Non utilizzate un tubo flessibile di mandata per aria compressa con olio su utensili pneumatici che non sono previsti per l'aria compressa con olio.

• Non pompate pneumatici ecc. con aria compressa con olio. APericolo di ustione per effetto delle superfici dei componenti con- duttori di aria compressa

• Prima di iniziare qualsiasi intervento di manutenzione lasciate raffredda

re l'apparecchio. APericolo di ferimento e contu- sione sulle parti mobili

• Non attivate l'apparecchio se sprov- visto del dispositivo di protezione montato in modo ineccepibile.

• Tenete presente che l'apparecchia- tura si avvia automaticamente quando ha raggiunto la pressione minima! – Prima di eseguire lavori di manutenzione scollegate l'appa

recchiatura dalla rete elettrica.

• Prima dell'attivazione dell'apparec- chio (ad esempio dopo il termine degli interventi di manutenzione) controllare che nel suo interno non siano stati inavvedutamente dimen

ticati attrezzi o altri particolari sciolti. APericolo causato da protezio- ne personale insufficiente!

• MuniteVi di paraorecchie.

• Indossare occhiali protettivi.

• Durante i passaggi di lavorazione in cui si solleva polvere e/o vengono nebulizzate sostanze nocive per la salute munirsi di mascherina di pro

tezione delle vie respiratorie.

• Indossare indumenti da lavoro ade- guati. Quando lavorate all'aperto è opportuno l'uso di calzature con suola anti-scivolo. BPericolo da guasto della mac- china!

• Trattate il Vostro apparecchio e i re- lativi accessori con la massima cu- ra, seguendo scrupolosamente le istruzioni relative alla manutenzio- ne.

• Prima della messa in esercizio con- trollare l'apparecchio per individuare eventuali danneggiamenti: prima dell'uso dell'apparecchio si dovrà verificare che tutti i dispositivi di si

curezza e di protezione, nonché tut- te le parti leggermente danneggiate siano in perfetto stato funzionale.

• Le parti mobili devono essere in grado di funzionare perfettamente, senza bloccarsi. Tutti i pezzi devono essere montati correttamente e sod

disfare le condizioni mirate a garan- tire la perfetta efficienza di funziona- mento dell'apparecchio elettrico.

• I dispositivi di sicurezza o i compo- nenti danneggiati devono essere ri- parati, o eventualmente sostituiti, da tecnici specializzati e qualificati.

• Fate sostituire gli interruttori dan- neggiati presso un'officina di assi- stenza tecnica autorizzata.

• Non utilizzate l'apparecchio elettrico se l'interruttore non risponde al co- mando di attivazione e/o disattiva- zione.

• Le maniglie vanno mantenute sem- pre asciutte e prive di tracce d'olio e di grasso.

3.3 Simboli sull'apparecchio

Simboli sull'attrezzo 16 Leggere le istruzioni per l'uso. 17 Rischio di danni alle persone pro- vocati dal contatto con parti scot- tanti. 18 Indossare occhiali protettivi. 19 Avvertenza per un possibile avviamento automatico. 20 Avvertenza di tensione elettrica pericolosa.

Livello di potenza sonora garantito

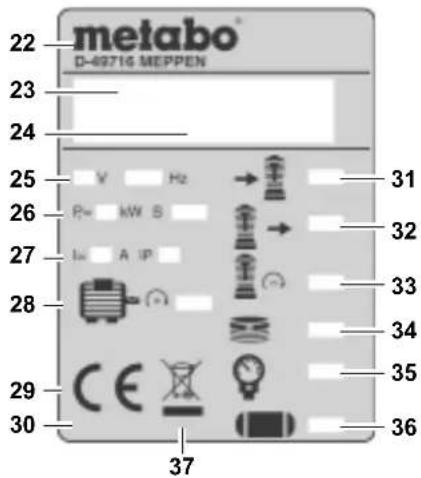

Indicazioni sulla targhetta del modello

3.4 Dispositivi di sicurezza

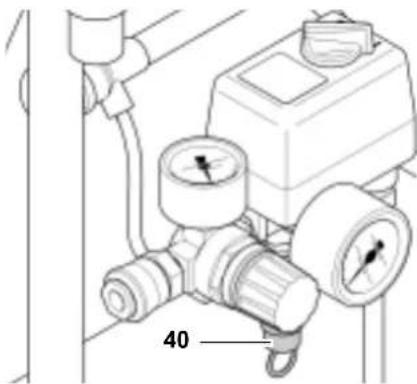

Valvola di sicurezza La valvola di sicurezza caricata da mol- la (40) si trova sull'interruttore di accen- sione/spegnimento. La valvola di sicu- rezza interviene, se viene superata la pressione massima ammessa.

4.1 Prima della prima messa

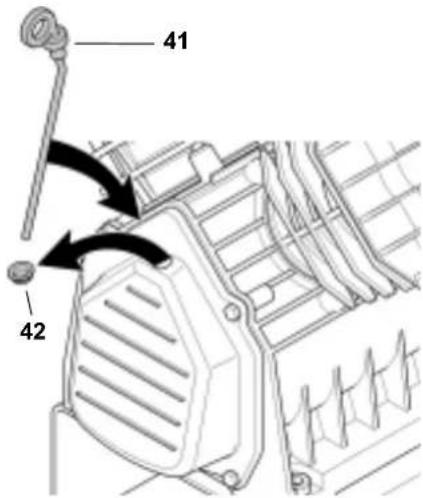

in funzione Inserire l'asta livello olio

1. Rimuovere il tappo (42) dal corpo

2. Al posto del tappo inserire l'asta li-

vello olio fornita (41). Il tappo impedisce la fuoriuscita di olio durante il trasporto. Per questo motivo conservare il tappo per un eventuale fu

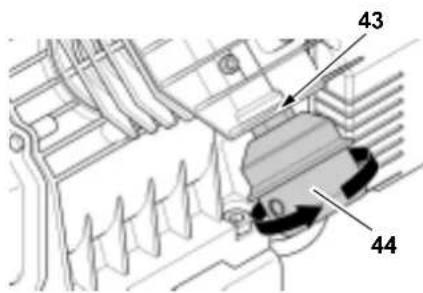

turo uso. Montaggio del filtro dell'aria

1. Rimuovere il tappo dall'apertura di

ventilazione del corpo compressore. Conservare il tappo per un eventua

2. Avvitare il filtro dell'aria fornito (44)

sull'apertura di ventilazione (43).

3. Procedere allo stesso modo per il

secondo filtro dell'aria. Controllo dello scarico condensa

• Assicurarsi che la vite di scarico (45) allo scarico condensa sia chiu- sa.

4.2 Collegamento elettrico

BPericolo! Tensione elettrica Utilizzare la macchina solo in un am- biente asciutto. Utilizzate la macchina solo su una fonte di energia elettrica che soddisfi i seguenti requisiti: – Prese elettriche installate a regola d'arte, con messa a terra regola

mentare e controllate; – Dispositivo di sicurezza conforme alle specifiche tecniche; Posizionare il cavo di alimentazione in modo che non interferisca col lavoro e che non possa subire danni. Prima di inserire il connettore di rete nella presa elettrica accertare sempre che la macchina sia spenta. Proteggere il cavo di alimentazione da calore, fluidi aggressivi e bordi taglienti. Utilizzate soltanto prolunghe con sezio- ne adeguata del conduttore (si veda le "Caratteristiche tecniche"). Non spegnete il compressore estraen- do il connettore dalla rete, bensì inter- venendo sull'interruttore di accensione e spegnimento. Al termine dell'uso estraete il connetto- re di rete dalla presa elettrica. 22 Produttore 23 Codice articolo, codice modello, numero di serie 24 Denominazione dell'apparecchio 25 Frequenza / tensione di collega- mento 26 Potenza motore P

(vedere anche "Dati tecnici") 27 Corrente assorbita / classe di pro- tezione 28 Numero di giri del motore 29 Simbolo CE - Questo apparecchio soddisfa le direttive dell'UE in relazione alla dichiarazione di conformità 30 Anno di costruzione 31 Potenza di aspirazione 32 Capacità di riempimento 33 Numero di giri compressore 34 Numero di cilindri 35 Pressione massima 36 Volume del serbatoio a pressione 37 Simbolo di smaltimento - Lo smal- timento dell'apparecchio può essere effettuato tramite il produt- tore

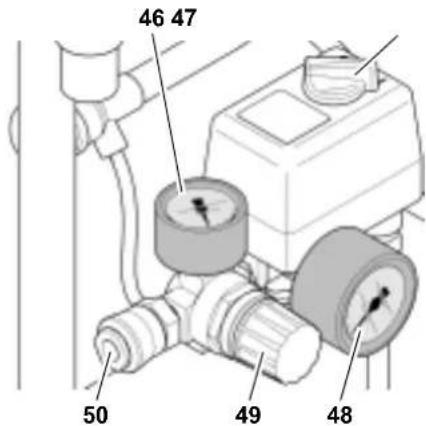

4.3 Produzione aria com-

attendete fino a che sia raggiunta la massima pressione della caldaia (condizione riconoscibile attraverso la disattivazione del compressore). La pressione della caldaia viene vi

sualizzata sul manometro della pressione della caldaia (48).

2. Impostare la pressione di regolazio-

ne sul regolatore di pressione (49). La pressione di regolazione attuale viene visualizzata sul manometro della pressione di regolazione (46). A Attenzione! La pressione di regolazione impostata non deve essere superiore alla massi

ma pressione di esercizio degli utensili pneumatici allacciati!

3. Collegare il tubo flessibile di manda-

ta al raccordo aria compressa (50).

4. Allacciare l'utensile pneumatico.

Adesso potete lavorare con l'utensi

5. Se non desiderate continuare subito

a lavorare (47) spegnete l'apparec- chiatura e quindi estraete anche il connettore di rete.

6. Scaricare ogni giorno la condensa

dal serbatoio a pressione (51). APericolo! Prima di ogni operazione sull'appa- recchiatura: – Spegnere l'apparecchio. – Estrarre il connettore di rete. – Aspettare fino a che l'apparecchia- tura sia ferma. – Assicuratevi che l'apparecchiatura e tutti gli utensili pneumatici utilizzati e gli accessori siano depressurizzati. – Fare raffreddare l'apparecchio e tut- ti gli accessori ed utensili pneumati- ci utilizzati. Al termine di qualsiasi operazione sull'apparecchiatura: – Rimettere in funzione tutti i dispositi- vi di sicurezza accertandone la per- fetta efficienza. – Assicurarsi di non aver dimenticato eventuali attrezzi e/o oggetti analo

ghi in prossimità o all'interno della macchina. Gli eventuali interventi di manuten- zione o di riparazione più approfon- diti - non descritti nel presente capi- tolo - devono essere effettuati esclusivamente da personale specia

5.1 Informazioni importanti

Le manutenzioni ed i collaudi devono essere progettati ed effettuati in confor- mità alle disposizioni legali ed alle istru- zioni di installazione ed uso dell'appa- recchio. Le autorità di controllo potranno chiede- re la presentazione della rispettiva do- cumentazione.

5.2 Manutenzione periodica

Prima di iniziare a lavorare

• Controllare i tubi flessibili di manda- ta circa la presenza di danneggia- menti ed eventualmente sostituirli.

• Controllare che i raccordi a vite sia- no serrati saldamente, provvedendo all'occorrenza a stringerli.

• Controllare se il cavo di alimentazio- ne elettrica è danneggiato, even- tualmente farlo sostituire da un elet- tricista specializzato. Ogni 50 ore di funzionamento

• Controllare il filtro dell'aria sul com- pressore, eventualmente pulirlo.

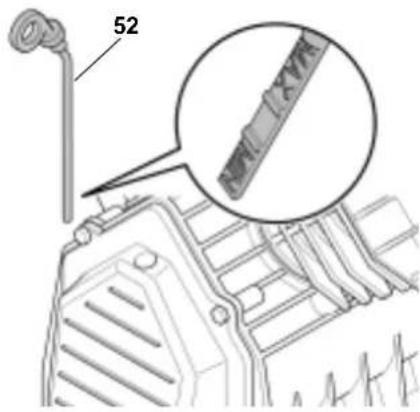

• Controllare il livello dell'olio del com- pressore con l'ausilio dell'asta livello olio (52), all'occorrenza rabboccare olio. Dopo ogni 250 h di funzionamento

• Sostituire il filtro dell'aria sul com- pressore. Dopo ogni 500 h di funzionamento

• Scaricare l'olio e sostituirlo. Dopo 1000 ore di funzionamento

• Fare eseguire un'ispezione in un'of- ficina specializzata. Questo aumen- ta sensibilmente la durata di vita del compressore.

5.3 Custodia della macchina

1. Spegnere l'apparecchiatura ed

estrarre il connettore di rete.

2. Depressurizzare il serbatoio a pres-

sione e tutti gli utensili pneumatici allacciati.

4. Custodire la macchina in maniera

tale che non possa essere messa in funzione da persone non autorizza

te. A Attenzione! Non custodire o trasportare l'apparec- chio all'aperto o in ambiente umido sen- za un'adeguata protezione. Evitare di conservare o trasportare la macchina in appoggio su un fianco.

APericolo! Prima di ogni operazione sull'appa- recchiatura: – Spegnere l'apparecchio. – Estrarre il connettore di rete. – Aspettare fino a che l'apparecchia- tura sia ferma. – Assicuratevi che l'apparecchiatura e tutti gli utensili pneumatici utilizzati e gli accessori siano depressurizzati. – Fare raffreddare l'apparecchio e tut- ti gli accessori ed utensili pneumati- ci utilizzati. Al termine di qualsiasi operazione sull'apparecchiatura: – Rimettere in funzione tutti i dispositi- vi di sicurezza accertandone la per- fetta efficienza. – Assicurarsi di non aver dimenticato eventuali attrezzi e/o oggetti analo

ghi in prossimità o all'interno della macchina. Il compressore non funziona:

• Tensione di rete assente. – Controllare il cavo, la spina, la presa ed il fusibile.

• Tensione di rete troppo esigua. – Utilizzate una prolunga con se- zione conduttore adeguata (si veda le "Caratteristiche tecni

che"). In caso di apparecchio freddo evitare la prolunga e sca

ricare la pressione al serbatoio a pressione.

• Il compressore è stato spento estraendo il connettore di rete men

tre era in funzione. – Spegnere momentaneamente il compressore utilizzando l'inter- ruttore di accensione/spegnimen- to, quindi riaccenderlo.

• Il motore è surriscaldato, ad esem- pio a causa di un raffreddamento in- sufficiente (alette di raffreddamento coperte). – Spegnere innanzitutto il com- pressore per mezzo dell'interrut- tore di accensione/spegnimento e lasciarlo raffreddare. – Eliminare la causa del surriscal- damento. – Controllare il salvamotore e all'occorrenza reinserirlo. – Riaccendere il compressore. Il compressore funziona senza riu- scire a produrre una pressione suffi- ciente.

• Lo scarico della condensa sul ser- batoio a pressione perde. – Controllare la guarnizione della vite/delle viti di scarico; sostituire all'occorrenza. – Serrare a mano la vite/le viti di scarico.

• La valvola antiritorno non è ermeti- ca. – Fare revisionare la valvola antiri- torno in un'officina specializzata. L'utensile pneumatico non riceve pressione a sufficienza.

• Il regolatore di pressione non è aperto abbastanza. – Aumentare l'apertura del regola- tore.

• Il raccordo per tubo flessibile tra il compressore e l'utensile pneumati

co perde. – Controllare il raccordo per tubo flessibile, provvedendo all'occor- renza a sostituire le parti dan- neggiate. Lavori che vanno oltre quanto specifi- cato in alto dovranno essere eseguiti esclusivamente da un elettricista spe

cializzato oppure dal Centro di Assi- stenza Tecnica competente per il pro- prio paese. APericolo! Le riparazioni degli utensili elettrici van- no affidate esclusivamente ad elettrici- sti specializzati! Gli apparecchi elettrici da riparare pos- sono essere inviati presso il Centro di Assistenza Tecnica competente per il Vostro Paese. Per conoscere l'indirizzo di quest'ultimo cfr. la distinta parti di ri

cambio. Quando spedite un articolo per la ripa- razione descrivete l'errore accertato. APericolo! La condensa proveniente dal serbatoio a pressione contiene residui di olio. Smaltire la condensa nel rispetto dell'ambiente consegnandola ai corri

spondenti punti di raccolta! APericolo! Smaltire l'olio usato proveniente dal compressore nel rispetto dell'ambiente consegnandolo ai corrispondenti punti di raccolta! Il materiale dell'imballaggio della mac- china è riciclabile al 100 %. Le macchine e gli accessori esauriti contengono grandi quantità di preziose materie prime e di altro materiale che possono essere addotti anch'essi ad un processo di riciclaggio. Queste istruzioni sono state stampate su carta sbiancata senza cloro.

6. Problemi e anomalie 7. Riparazione

8. Rispetto dell'ambienteITALIANO

Potenza di aspirazione l/min 340 Quantità effettiva fornita (portata) l/min 180 Capacità di riempimento l/min 220 Max. pressione d'esercizio bar 10 Max. temperatura di stoccaggio/d'esercizio *) °C + 40 Min. temperatura di stoccaggio/d'esercizio **) °C + 5 Volume del serbatoio a pressione l 24 Numero di uscite della pressione 1 Numero cilindri 2 Coppia di serraggio per le viti a testa cilindrica Nm 10 Velocità min

Potenza motore kW 2,2 Tensione di allacciamento (50 Hz) V 230 Corrente nominale A 10,8 Fusibile min. A 16 ritardato Protezione IP 44 Lunghezza complessiva massima con l'utilizzo di cavi di prolungamento: – con sezione conduttore da 3 x 1,5 mm

– con sezione conduttore da 3 x 2,5 mm

Qualità dell'olio (compressore) SAE 40 (SAE 20) Quantità di olio in caso di cambio dell'olio (compressore) l 0,37 Dimensioni: lunghezza x larghezza x altezza mm 620 × 540 × 775 Peso kg 47 Livello di pressione sonora L

ad 1 m, max. dB (A) 87 + 3 Livello di potenza sonora garantito L

dB (A) 93 Tutti i dati tecnici fanno riferimento ad una temperatura ambiente di 20 °C. *) La durata in vita di alcuni componenti, ad es. la guarnizione nella valvola antiritorno, viene ridotta notevolmente se il compres- sore viene usato a temperature elevate (temperatura di stoccaggio/d'esercizio max. e superiore). **) A temperature inferiori alla temperatura di stoccaggio/d'esercizio minima sussiste il rischio di congelamento della condensa nel serbatoio a pressione.NEDERLANDS
