Marca	Franke
Modello	Grupo filtrante 5270 FBI 705 XS
Tipo di prodotto	Cappa aspirante filtrante (riciclo con filtro a carbone)
Alimentazione elettrica	220-240 V ~
Potenza illuminazione	4 W (attacco E14)
Numero di velocità motore	3 velocità (0, 1, 2, 3)
Distanza di sicurezza minima	650 mm sopra il piano cottura
Diametro tubo di scarico	Minimo 120 mm
Filtro antigrasso	Lavabile in lavastoviglie, pulizia ogni 2 mesi
Filtro a carbone attivo	Non lavabile, sostituzione ogni 4 mesi
Tipo di installazione	Fissaggio a parete o sotto mobile
Classe elettrica	Classe I (messa a terra obbligatoria)
Utilizzo	Domestico, eliminazione degli odori di cottura
Sicurezza bambini	Utilizzo sotto supervisione per bambini >8 anni e persone con capacità ridotte
Manutenzione esterna	Pulizia con panno umido e detergente neutro
Riparabilità	Pezzi di ricambio disponibili tramite servizio post-vendita (contattare il produttore)
Garanzia	Garanzia del costruttore (fare riferimento al manuale)

Domande frequenti - Grupo filtrante 5270 FBI 705 XS FRANKE

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza di sicurezza minima è di 650 mm. Se il manuale del vostro fornello a gas indica una distanza maggiore, seguite quella.

Come pulire i filtri antigrasso?

I filtri antigrasso si puliscono ogni 2 mesi (più spesso in caso di uso intenso). Sono lavabili in lavastoviglie o a mano con un detergente neutro.

Quando bisogna sostituire il filtro a carbone?

Il filtro a carbone attivo non è lavabile né rigenerabile. Deve essere sostituito circa ogni 4 mesi (o più spesso in caso di uso intenso).

Cosa fare se la cappa non si accende?

Verificate l'alimentazione elettrica e la messa a terra. Se il cavo è danneggiato, fatelo sostituire da un tecnico autorizzato. Consultate il manuale per i fusibili.

Posso installare la cappa da solo?

L'installazione deve essere eseguita da un tecnico competente. Assicuratevi di rispettare le norme elettriche e di sicurezza, in particolare per la messa a terra e la distanza di sicurezza.

La cappa può funzionare in modalità ricircolo?

Sì, questo modello è filtrante. Necessita di un filtro a carbone attivo per il ricircolo dell'aria. Potete anche utilizzarlo in modalità evacuazione verso l'esterno.

Quali tipi di lampadine utilizzare?

Utilizzate una lampadina di 4 W massimo, attacco E14, tensione 220-240 V. Fate riferimento al codice indicato nel manuale.

Come regolare la velocità del motore?

Utilizzate l'apposito pulsante: velocità 1 (silenziosa, pochi vapori), velocità 2 (uso normale), velocità 3 (forti emissioni). La posizione 0 ferma il motore.

La cappa fa rumore, è normale?

Un livello sonoro moderato è normale a seconda della velocità. Se il rumore è eccessivo, verificate che i filtri siano puliti e che l'installazione sia corretta. Consultate il servizio post-vendita se necessario.

Dove posso trovare i pezzi di ricambio?

Contattate il servizio post-vendita Franke o un rivenditore autorizzato. I pezzi come filtri, lampadine e comandi sono disponibili.

MANUALE UTENTE Grupo filtrante 5270 FBI 705 XS FRANKE

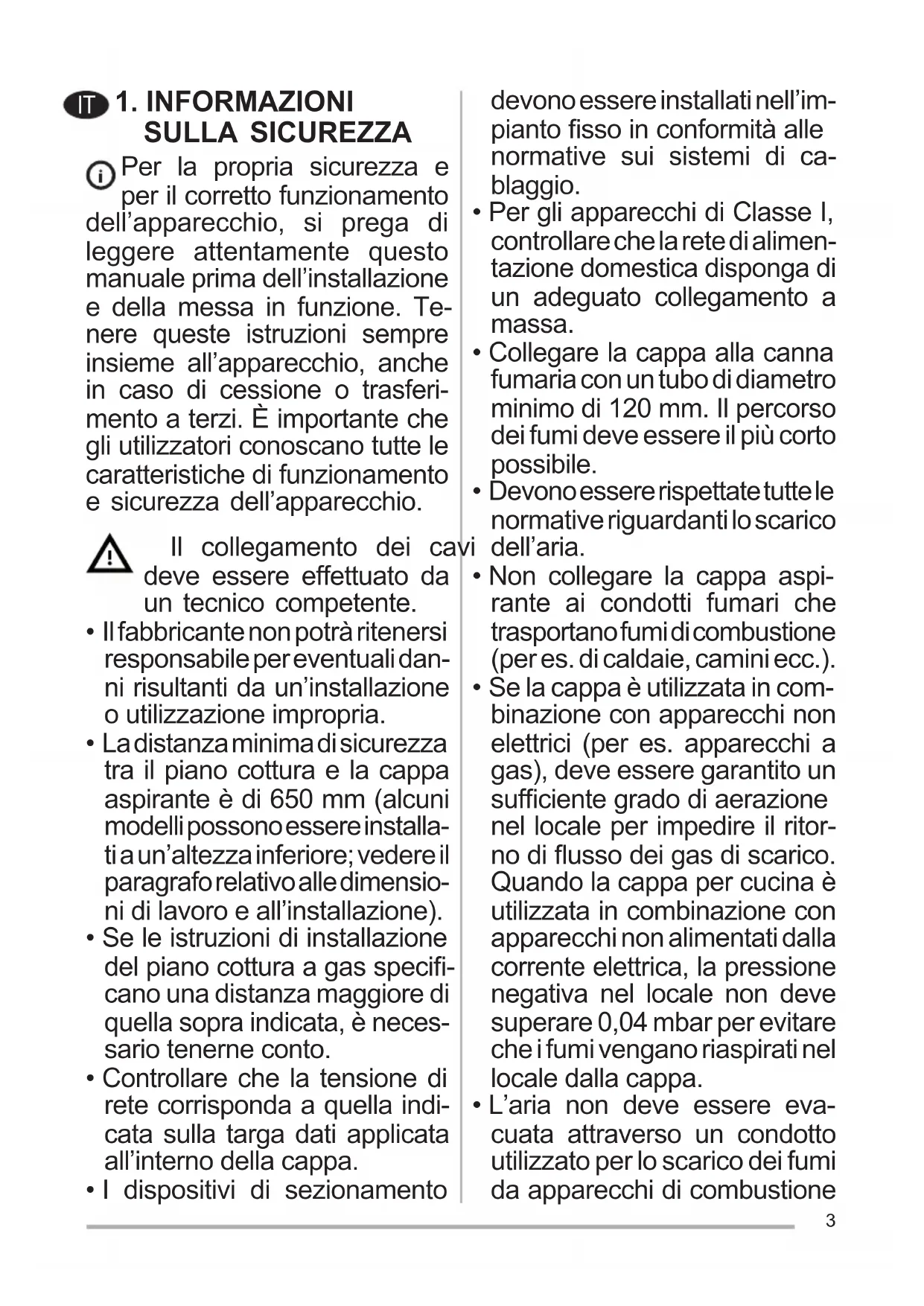

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono o trasferimento a terzi. è importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

• Il fabbricante non potrà ritenersi responsablee per eventuali danni risultanti da un's installatione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installata a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'infallazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi disezionamento

devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.

• Per gli apparecchi di Classe I, controlling che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto delle normative riguardanti lo scarico i dell'aria.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportanofumidicombustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che ifumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fumi da appearecchi di combustione

alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedaneggiato, deve essere sostituito dal fabbricante o da un technique del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneris scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di stallare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.
  AVVERTENZA: la manca-ta installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
  Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisicosensoriali o con esperienza e conoscenze insufficienti, purché attendamente sorvegliati

e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchion non deveessere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
• Il symbolo sul prodotto o sulla sua confezione indica che il pro

dotto non più essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadequato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: I'olio surriscaldato potrebbe incendiarsi.

3. PULIZIAE MANUTENZIONE

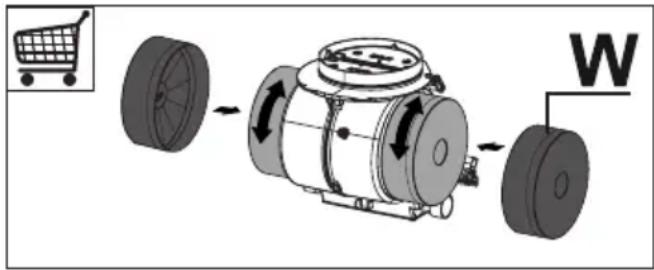

• Ilchio al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito anni 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

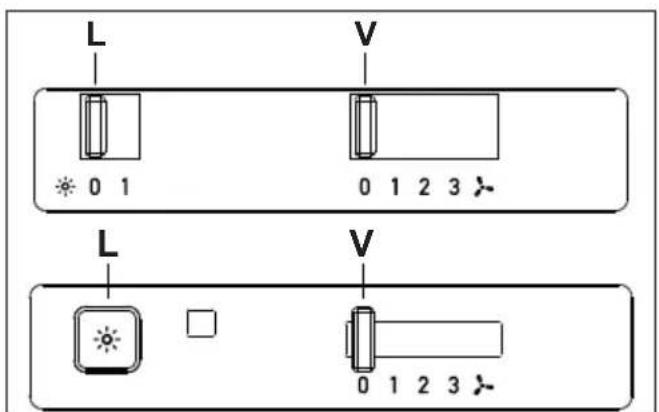

4.COMANDI

L

Luci Accende e spegne l'Implante di Illuminazione.

V

Velocità determinata la velocità di esercizio:0. Motore Off.1. Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso,in presenza di pochi vapori di cottura.2. Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.3. Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.

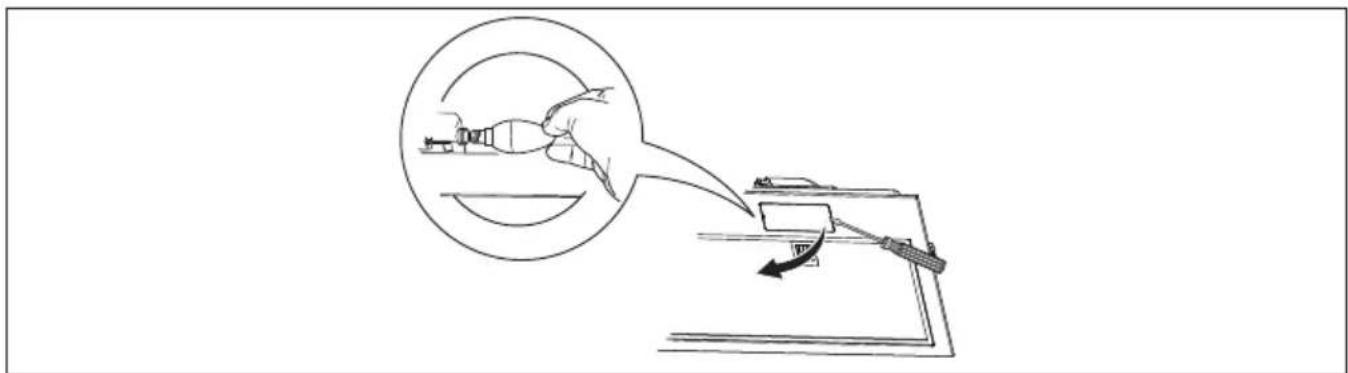

5. ILLUMINAZIONE

Lampada As	sorbimento (W) Attacco Volta	aggiogio (V) Dimensione (mm) Codice	LCOS
	4 E14	220 - 240	107 x 37 DRBB/F-4-220-240-E14	35/100
