Grupo filtrante 5270 FBI 705 XS - Dunstabzugshaube FRANKE - Kostenlose Bedienungsanleitung

Marke	Franke
Modell	Grupo filtrante 5270 FBI 705 XS
Produkttyp	Umlufthaube (Recycling mit Aktivkohlefilter)
Stromversorgung	220-240 V ~
Beleuchtungsleistung	4 W (Sockel E14)
Anzahl Motorstufen	3 Stufen (0, 1, 2, 3)
Mindestsicherheitsabstand	650 mm über der Kochfläche
Durchmesser Abluftrohr	mindestens 120 mm
Fettfilter	Spülmaschinengeeignet, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Installationsart	Wandmontage oder Unterbaumontage
Elektrische Klasse	Klasse I (Erdung erforderlich)
Verwendung	Haushalt, Beseitigung von Kochgerüchen
Kindersicherheit	Verwendung unter Aufsicht für Kinder >8 Jahre und Personen mit eingeschränkten Fähigkeiten
Außenpflege	Reinigung mit feuchtem Tuch und neutralem Reinigungsmittel
Reparierbarkeit	Ersatzteile über Kundendienst verfügbar (Hersteller kontaktieren)
Garantie	Herstellergarantie (siehe Handbuch)

Häufig gestellte Fragen - Grupo filtrante 5270 FBI 705 XS FRANKE

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestsicherheitsabstand beträgt 650 mm. Wenn die Anleitung Ihres Gasherds einen größeren Abstand angibt, folgen Sie dieser.

Wie reinigt man die Fettfilter?

Die Fettfilter werden alle 2 Monate gereinigt (bei intensiver Nutzung häufiger). Sie sind spülmaschinengeeignet oder können von Hand mit einem neutralen Reinigungsmittel gewaschen werden.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist weder waschbar noch regenerierbar. Er muss etwa alle 4 Monate ausgetauscht werden (bei intensiver Nutzung häufiger).

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie die Stromversorgung und die Erdung. Wenn das Kabel beschädigt ist, lassen Sie es von einem autorisierten Techniker ersetzen. Beachten Sie die Anleitung für Sicherungen.

Kann ich die Dunstabzugshaube selbst installieren?

Die Installation muss von einem qualifizierten Techniker durchgeführt werden. Stellen Sie sicher, dass die elektrischen und Sicherheitsnormen eingehalten werden, insbesondere für Erdung und Sicherheitsabstand.

Kann die Dunstabzugshaube im Umluftbetrieb arbeiten?

Ja, dieses Modell ist Umluftbetrieb geeignet. Es benötigt einen Aktivkohlefilter für die Luftreinigung. Sie können es auch im Abluftbetrieb verwenden.

Welche Lampentypen verwenden?

Verwenden Sie eine Glühlampe mit max. 4 W, Sockel E14, Spannung 220-240 V. Beachten Sie den in der Anleitung angegebenen Code.

Wie stelle ich die Motorgeschwindigkeit ein?

Verwenden Sie den vorgesehenen Knopf: Stufe 1 (leise, geringe Dämpfe), Stufe 2 (Normalbetrieb), Stufe 3 (starke Emissionen). Position 0 stoppt den Motor.

Die Dunstabzugshaube macht Geräusche, ist das normal?

Ein moderater Geräuschpegel ist je nach Stufe normal. Bei übermäßigem Lärm überprüfen Sie, ob die Filter sauber und die Installation korrekt ist. Wenden Sie sich bei Bedarf an den Kundendienst.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Franke-Kundendienst oder einen autorisierten Händler. Teile wie Filter, Lampen und Bedienelemente sind erhältlich.

BEDIENUNGSANLEITUNG Grupo filtrante 5270 FBI 705 XS FRANKE

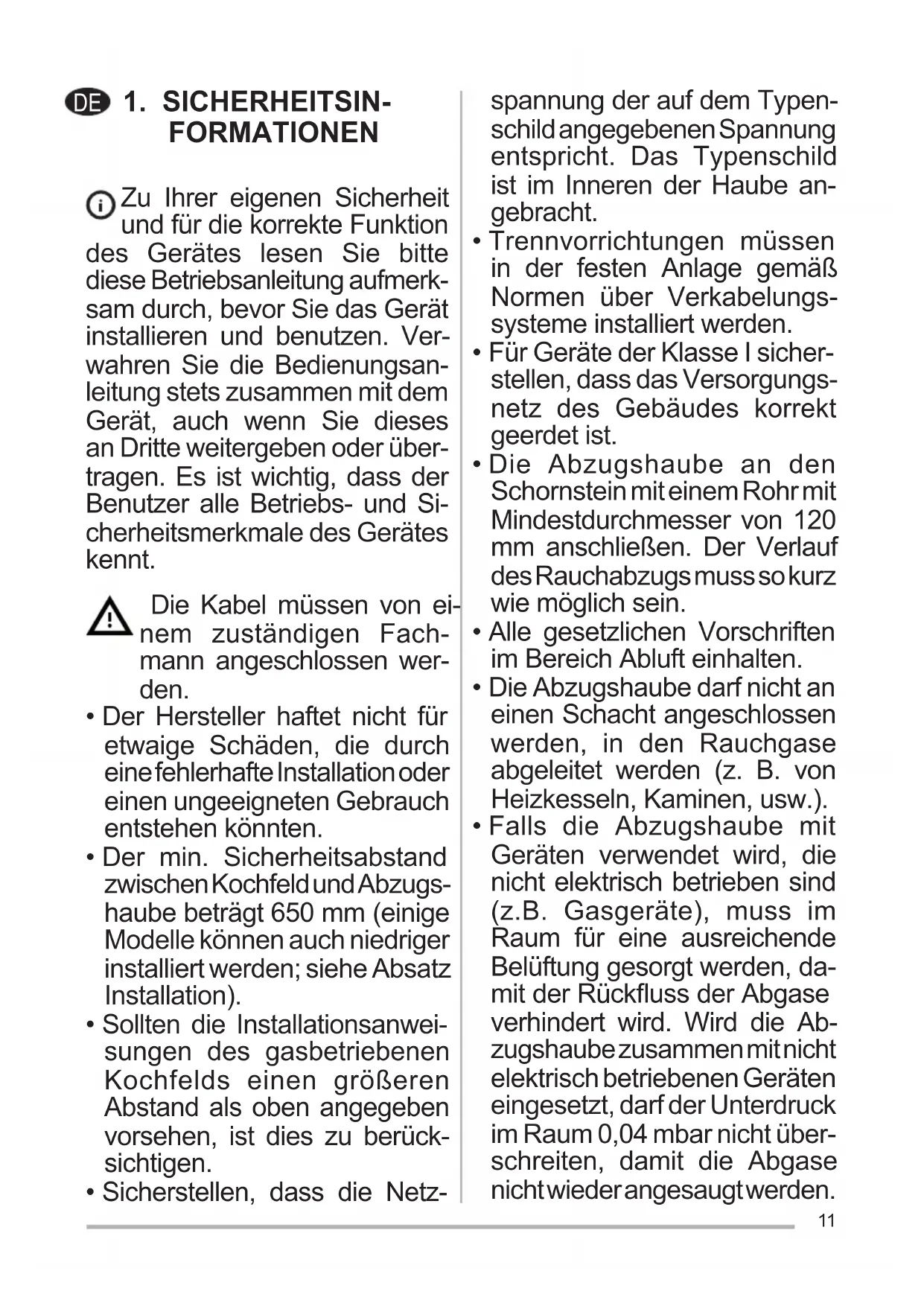

DE 1. SICHERHEITSINFORMATIONEN

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie desses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

Die Kabel müssen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netz

spannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohrmit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wiederangesaugtwerden.

Die Luftarf nicht durch einen Kanal abgelassen werden, der als Rauchabzug fur Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betriebenen werden.
- Wenndas Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
- Den Stecker in eine den einschlagigen Vorschriften entsprechendezugangliche Steckdose stecken.
Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betriff, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.

Nurfurdie Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinmen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nichtdirekt mitoptischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Aufkeinen Fallunter Haube flambieren: Dabei konnte ein Brand entstehen.
- Dieses Gerät darf von Kindern ab 8 Jahren und von Personen

mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzter werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahrene eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speieren. Vom Benutzer auszuführende Reinigungsum und Wartungsarbeiten dürfen nicht von Kindern ausgeführrt werden, sofern sie nicht darüber beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speiten.
• Dieses Gerätdarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochens mit Kochgeräten sehr heiß werden.

Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüllentsorgtwerdendarf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheitzuvermeiden. Weitere Informationen zum Recycling theseus Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauft hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfurfirdie ihr zugedachtenZwecke benutzt werden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie nicht über den Boden des Kochgeschirrs hinausrecht.

• Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

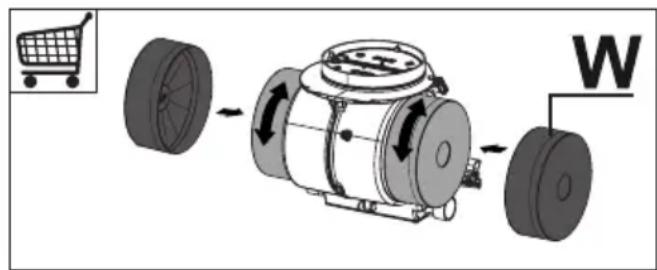

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch after ausgewechselt werden, je nach Intensität des Gebrauchs (W).

• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung offen zu reinigen und können in der Spülmaschine gesplült werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

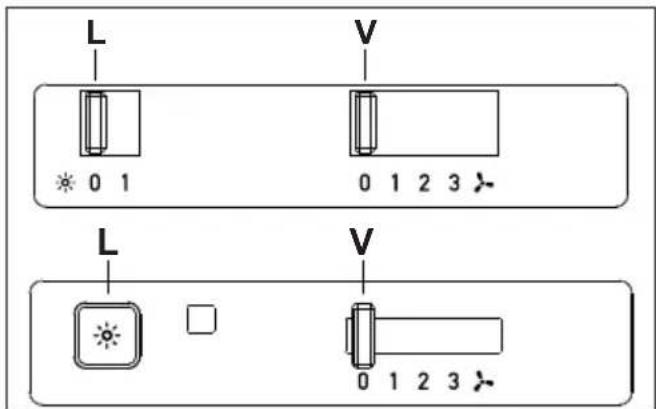

4. BEDIENELEMENTE

L	Beleucht	Schaltet die Beleuchtung ein und aus.
V	Geschw. Steuert folgende Geschwindigkeitsstufen:0. Motor Off.1. Geringste Gebläsestufe, diese Stufe ist für einen ständigen undrysonders leisen LuftauStausch bei geringer Kochdunstentwicklung geeignet;2. Mittlere Gebläsestufe, eignet sichaufgrund des guts Verhältnisses zwischen Fördervolumen und Geräuschentwicklung für die meisten Anwendungssituationen;3. Höchste Gebläsestufe, eignet sich für starke Kochdunstentwicklung, auch über langere Zeit hin.

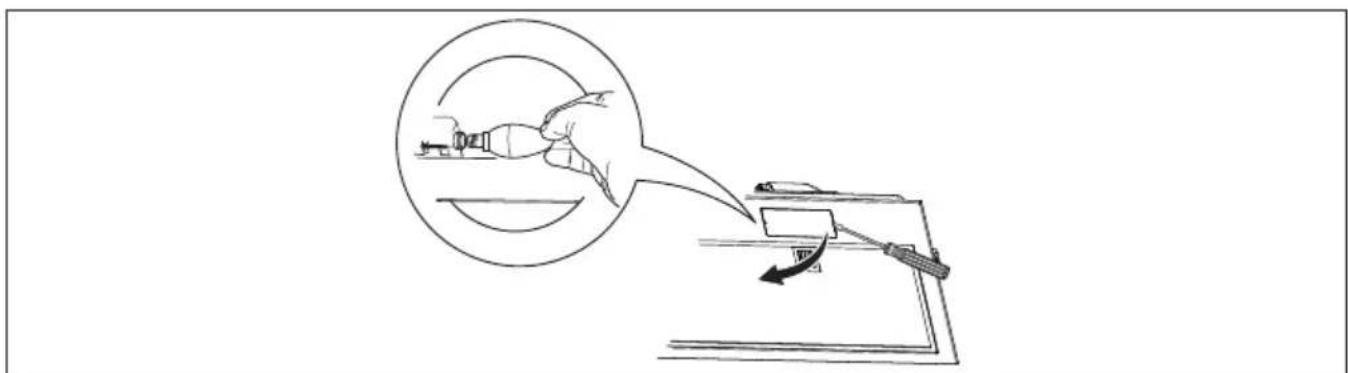

5. BELEUCHTUNG

Lampe Leistung (W) Fassung Spannung (V)		Größe (mm) ILCOS-Code
4 E14 220 - 240 107 x 37		DRBB/F-4-220-240-E14-35	100
