Märke	Franke
Modell	Grupo filtrante 5270 FBI 705 XS
Produkttyp	Filterfläkt (recirkulering med kolfilter)
Elanslutning	220-240 V ~
Belysningseffekt	4 W (sockel E14)
Antal motorhastigheter	3 hastigheter (0, 1, 2, 3)
Minsta säkerhetsavstånd	650 mm ovanför spishällen
Diameter på frånluftsrör	Minst 120 mm
Fettfilter	Maskindiskbart, rengöring varannan månad
Aktivt kolfilter	Inte tvättbart, byte var 4:e månad
Installationstyp	Väggmontering eller under skåp
Elklass	Klass I (jordning obligatorisk)
Användning	Hushållsbruk, borttagning av matlagningslukt
Barnsäkerhet	Användning under uppsikt för barn >8 år och personer med nedsatt förmåga
Utvändig underhåll	Rengöring med fuktig trasa och neutralt rengöringsmedel
Reparationsmöjlighet	Reservdelar tillgängliga via service (kontakta tillverkare)
Garanti	Tillverkargaranti (se bruksanvisning)

Vanliga frågor - Grupo filtrante 5270 FBI 705 XS FRANKE

Vilket är det minsta avståndet mellan fläkten och spishällen?

Det minsta säkerhetsavståndet är 650 mm. Om din gasspis anvisning anger ett större avstånd, följ det.

Hur rengör man fettfiltren?

Fettfiltren rengörs varannan månad (oftare vid intensiv användning). De är maskindiskbara i diskmaskin eller för hand med neutralt rengöringsmedel.

När ska kolfiltret bytas?

Aktivt kolfilter kan inte tvättas eller återanvändas. Det måste bytas ungefär var 4:e månad (eller oftare vid intensiv användning).

Vad gör jag om fläkten inte tänds?

Kontrollera elanslutning och jordning. Om sladden är skadad, låt en auktoriserad tekniker byta den. Se bruksanvisningen för säkringar.

Kan jag installera fläkten själv?

Installationen måste utföras av en kompetent tekniker. Se till att följa el- och säkerhetsföreskrifter, särskilt för jordning och säkerhetsavstånd.

Kan fläkten arbeta i recirkuleringsläge?

Ja, denna modell är en filterfläkt. Den kräver ett aktivt kolfilter för luftrecirkulering. Du kan också använda den i frånluftsläge till utsidan.

Vilken typ av lampor ska användas?

Använd en lampa på högst 4 W, sockel E14, spänning 220-240 V. Se koden i bruksanvisningen.

Hur ställer man in motorhastigheten?

Använd avsedd knapp: hastighet 1 (tyst, svag ånga), hastighet 2 (normal användning), hastighet 3 (kraftig ånga). Läge 0 stänger av motorn.

Fläkten låter, är det normalt?

En måttlig ljudnivå är normal beroende på hastighet. Om ljudet är överdrivet, kontrollera att filtren är rena och installationen korrekt. Kontakta service vid behov.

Var kan jag hitta reservdelar?

Kontakta Frankes service eller en auktoriserad återförsäljare. Delar som filter, lampor och kontroller finns tillgängliga.

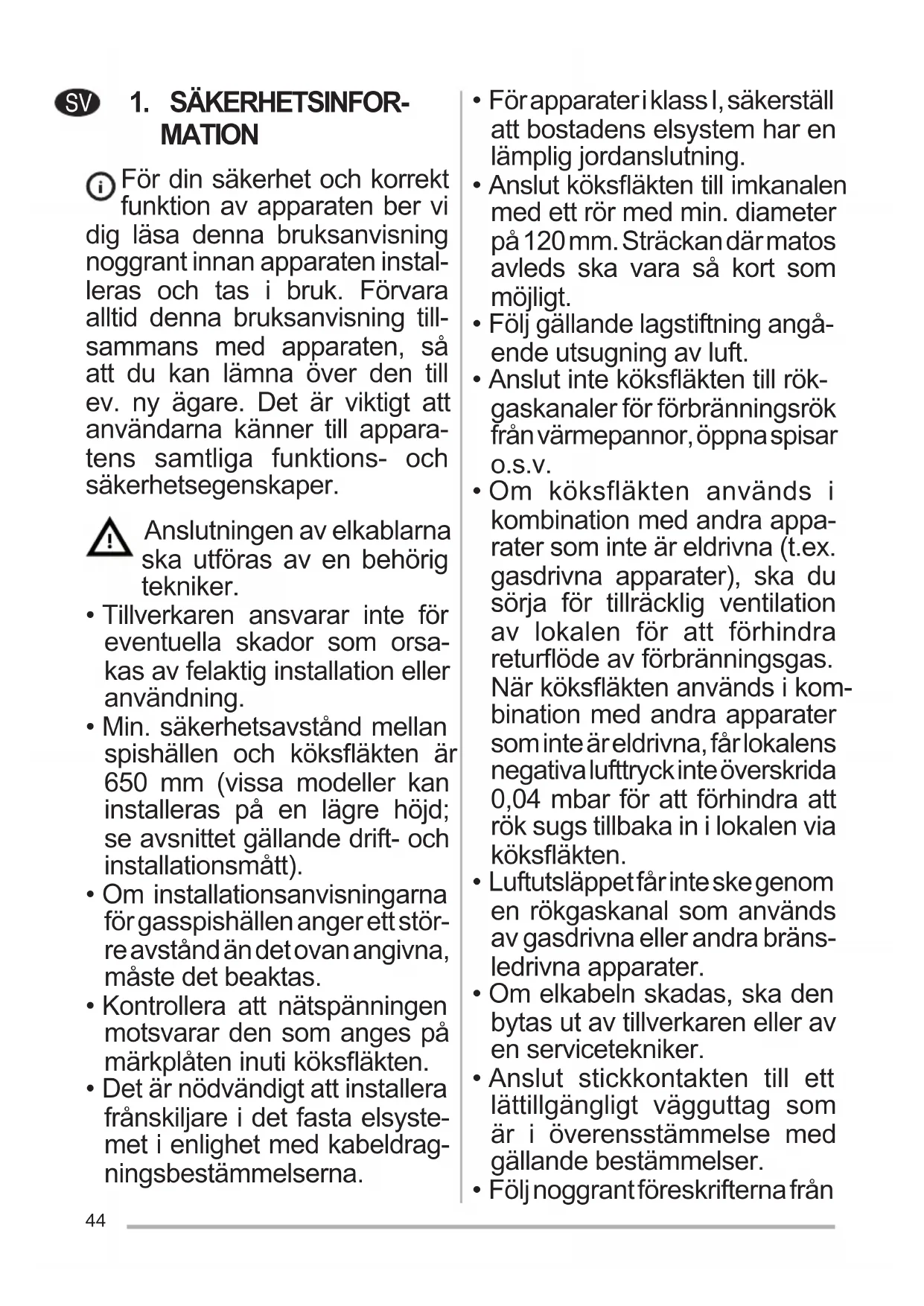

BRUKSANVISNING Grupo filtrante 5270 FBI 705 XS FRANKE

i For din sakerhet och korrekt fonction av apparaten ber vi dig lasa denna bruksanvisning noggrant innan apparaten installereras och tas i bruk. Forvara alltid denna bruksanvisning tillsammans med apparaten, sa att du kan lamna over den till ev. ny agare. Det ar viktigt att anvandarna kanner till apparatens samtiga funktions- och sakerhetsegenskaper.

Anslutningen av elkablarna.
ska utforas av en behorig
tekniker.

• Tillverkaren ansvarar inte for eventuella skador som orsakas av felaktig installation aller användning.
• Min. sakerhetsavstand mellanspishallen och koksfläkten ar650 mm (vissa modeller kaninstalleras pa en lagre hojd;se avsnittet gallande drift- och installationsmatt).
• Om installationsanvisingarna forgassipishallen angerett storreavstand andetovan angivna, maste det beaktas.
• Kontrollera att natspänningen motsvarar den som anges pa markplaten inuti koksfläkten.

• Det ar nödvändigt att installerera fränskiljare i det fasta elsystemet i enlighet med kabeldragningsbestämelserna.

• För apparateriklassl, sakerställ att bostadens elsystem har en lamplig jordanslutning.

• Anslut köksfläkten till imkanalen med att rör med min. diameter på 120 mm. Sträckandärmatos avleds skara vara sökt som möjligt.
  Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler für forbranningsrök frän värmeppannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja for tillräcklig ventilation av lokalen for att Förhindra returflöde av forbränningsgas. När köksfläkten används i kombination med andra apparater sominte äreldrivna, färlokalens negativufttryckinte överskrida 0,04 mbar for att Förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet färintes skegenomen rökgaskanal som används av gasdrivna eller andra bransledrivna apparater.
• Om elkabeiin skadas,cka den bytas ut av tillverkaren ell er av en servicetekniker.
• Anslut stickkontakten till ett lättillgangligt vagguttag som ar i overensstammelse med gällande bestämelser.
  Följ noggrant foreskrifterna.Free

de lokala myndigheterna när det gäller de tekiska och sakerhetsmässiga Åtgårder som ske vidtas for avledning av rok.

VARNING: Ta bort skydds-filmen innan du installerar köksfläkten.

• Använd endast skruvar och beslag som ar lämpiga for köksfläkten.

WARNING: Om det interstalleras skruvar och beslag som overensstämmer med dessa anvisningar kan det leda till risk forelektrisk stöt.

• Tittainte direkt med optiska instrument (kikare, forstorings-glas o.s.v.).
  Flambera inte under köksfläkten. Det finns risk für eldsvåda.
  Denna apparatfäranvändas av barn (over 8 ar), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under forutsättning att de overvakas av nagon som kan ansvara for deras sakerhetller som har lart dem hur apparaten används på ett sakert sätt och gjort dem medvetna om riskerna. Barn fär inte leka med apparaten. Rengöring och unterhäll som sca utforas av användaren fär inte utforas av barnutan tillsyn av en vuxen.
• Håll barn under uppsikt på att de inte leker med apparaten.

Denna apparat fär inte anvandas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om deinte overvakas och instrueras.

De atkomlga delarna kan bli mycket varma under anvandningen av spisar, matlagningsapparater o. dyl.

• Rengör och/eller byt ut filtren after den angivna tidsperioden (brandrisk). Seavsnitt Underhäll och rengöring.
• Lokalen måste ha lämpig ventilation nar köksfläkten används samtidigt med andra apparater som använder gas eller andra brändsen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen à apparaten aller emballaget anger att apparaten inte fär hanteras som hushållsavfall. Den skä i stället lamnas in på en uppsamlingsplats För Återvinning av el- och elektronikkkomponenter. Genom att sakerställa att apparaten hanteras på rätt sätt bidrar du till att forebygga eventuella negativa miljö- och hälsoeffekter som kan uppsta om apparaten bortskaffas som vanligt avfall. För ytterligare uppliesninger om Återvinning av apparaten bördu

kontakta lokala myndigheter, sophämtningstjänsten aller affaren där du köpte apparaten.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats for hushållsbruk, for att avlågsna matos i koket.
Använd aldrig koksfläkten for andra andamål an vad den ar konstruerad for.
- Se till att det aldrig uppkommer hoga lagor under koksflakten nar den ar igang.
- Justera lagans styrka sa att den endast berör kokkarlets botten och inte slickar utmed dess sider.
- Fritoserna ske kontrolleras hela tiden under användningen. Den überhettade oljan kan ta eld.

3. RENGÖRINGOCH UNDERHÁL

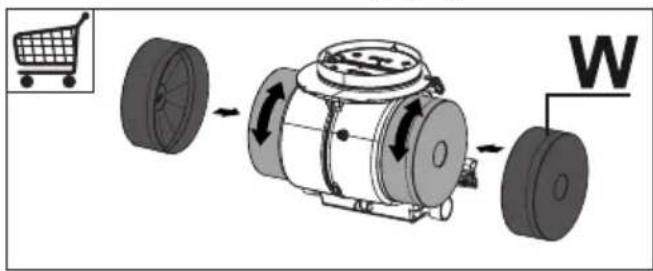

• Det aktiva kolfiltret kan varken diskas erler regenereras. Filtret ska bytas cirka var 4:e manad eller oftare vid intensiv användning (W).

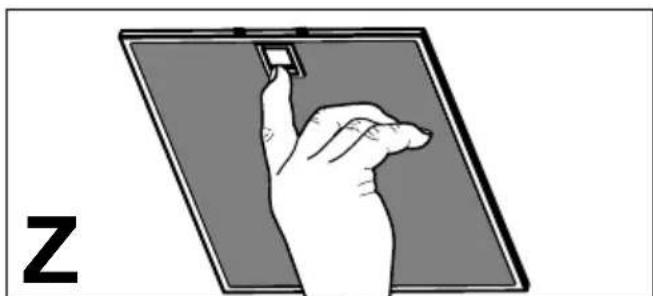

• Fettfiltren ske rengöras varannan帽子ed aller oftare vid intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och att neutral flytande rengöringsmedel.

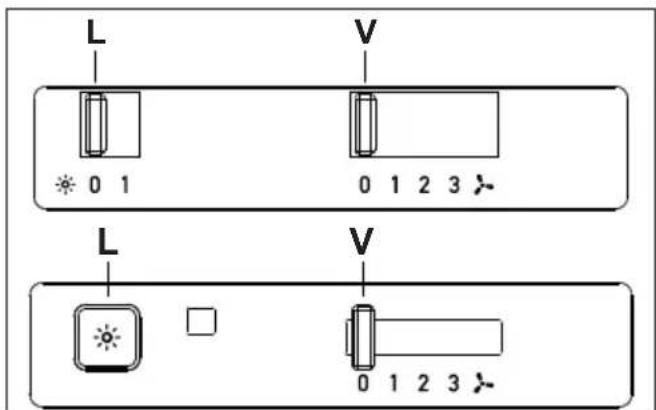

4. REGLAGE

L	Belysning Tänder och släcker belysningen.
V	Hastighet Bestämmer driftshastigheten:0. Motor Off.1. Minimum hastighet, spezielltystgående, lamyplig for ettkontinuerligt luftbyte, vidmindre mängder matos.2. Medelhastighet, lamyplig for de flestaanvändningsvillkoren,beroende på det utmärktaforhällandet emellan denbehandelte luftkapacitetenoch ljudnivān.3. Maximal hastighet, lamypligfür stora mängder matos,Även für langre tidsperioder.

5. BELYSNING

Lampa Förbrukning (W) Sockel Spänning	g (V) Mätt (mm)	ILCOS art.nr
4 E14	220-240 107	x 37 DRBB/F-4-220	-240-E14-35/100
