MANUALE UTENTE BCF602 BLACK & DECKER

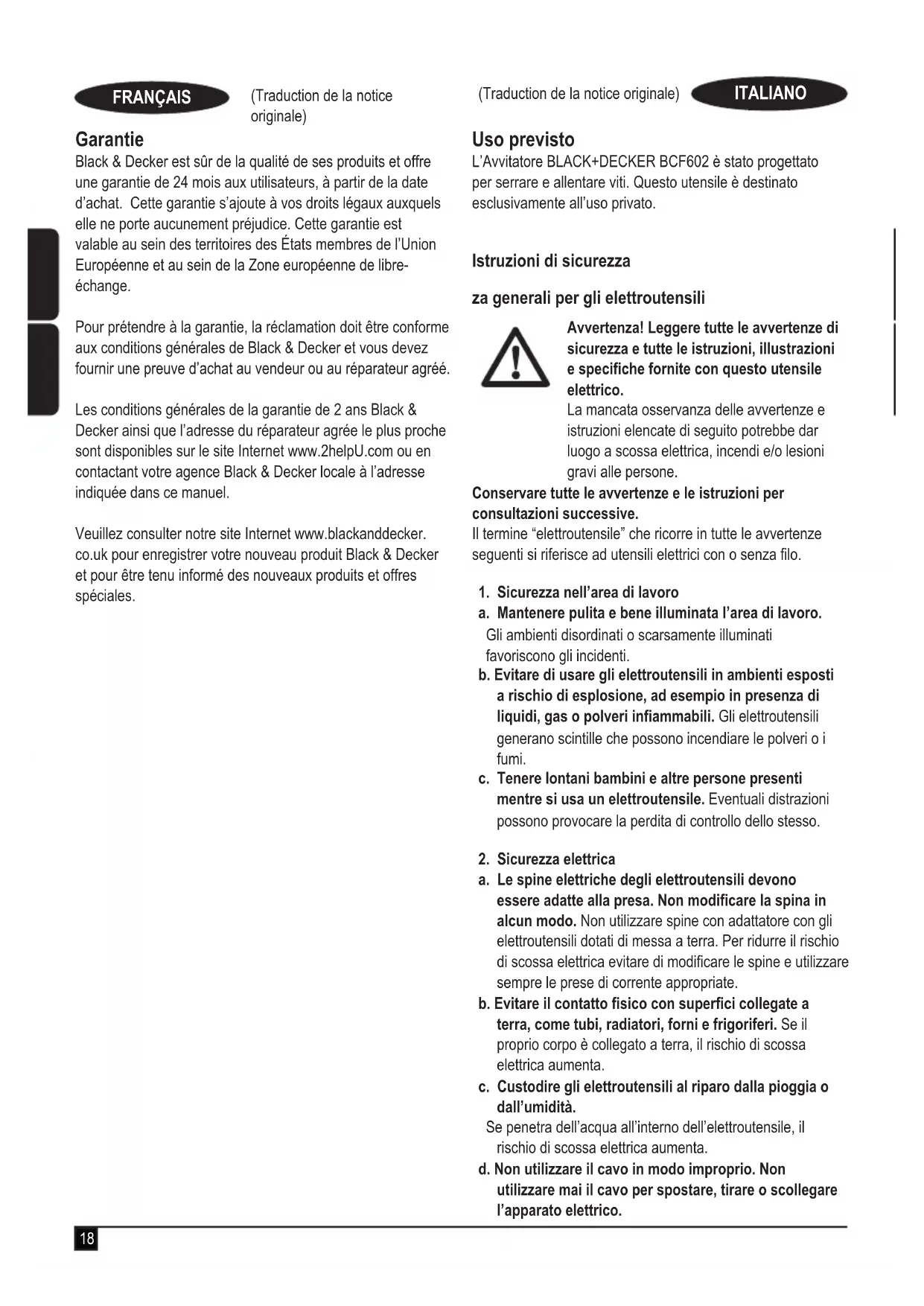

L'Avvitatore BLACK+DECKER BCF602 è stato progettato per serrare e allentare viti. Questo utensile è destinato esclusivamente all'uso privato.

Istruzioni di sicurezza

za generali per gli elettroutensili

Avvertenza! Leggere tutte le avvertenze di sicurezza e tutte le istruzioni, illustrazioni e specifiche fornite con questo utensile elettrico.

La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scossa elettrica, incendi e/o lesioni gravi alle persone.

Conservare tutte le avvertenze e le istruzioni per consultazioni successive.

Il termine “elettroutensile” che ricorre in tutte le avvertenze seguenti si riferisce ad utensili elettrici con o senza filo.

1. Sicurezza nell'area di lavoro

a. Mantenere pulita e bene illuminata l'area di lavoro. Gli ambienti disordinati o scarsamente illuminati favoriscono gli incidenti.

b. Evitare di usare gli elettroutensili in ambienti esposti a rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i fumi.

c. Tenere lontani bambini e altre persone presenti mentre si usa un elettroutensile. Eventuali distrazioni possono provocare la perdita di controllo dello stesso.

1. Sicurezza elettrica

a. Le spine elettriche degli elettroutensili devono essere adatte alla presa. Non modificare la spina in alcun modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il rischio di scossa elettrica evitare di modificare le spine e utilizzare sempre le prese di corrente appropriate.

b. Evitare il contatto fisico con superfici collegate a terra, come tubi, radiatori, forni e frigoriferi. Se il proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta.

c. Custodire gli elettroutensili al riparo dalla pioggia o dall'umidità.

Se penetra dell'acqua all'interno dell'elettroutensile, il rischio di scossa elettrica aumenta.

d. Non utilizzare il cavo in modo improprio. Non utilizzare mai il cavo per spostare, tirare o scollegare l'apparato elettrico.

Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e. Se l'elettroutensile viene adoperato all'aperto, usare esclusivamente prolunghe omologate per l'impiego all'esterno. L'uso di un cavo di alimentazione adatto ad ambienti esterni riduce il rischio di scossa elettrica.

f. Se non è possibile evitare di lavorare con l'utensile in una zona umida, collegarlo a una rete elettrica protetta da un interruttore un interruttore differenziale (RCD).

L'uso di un interruttore differenziale riduce il rischio di scossa elettrica.

1. Sicurezza delle persone

a. È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile. Non utilizzare un elettroutensile quando si è stanchi o sotto l'effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l'uso dell'elettroutensile potrebbe provocare gravi lesioni personali.

b. Usare i dispositivi di protezione individuale. Indossare sempre dispositivi di sicurezza per gli occhi.

L'uso di dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni alle persone.

c. Prevenire l'avviamento involontario. Accertarsi che l'interruttore di accensione sia in posizione "off" (spento), prima di collegare l'elettroutensile alla rete elettrica e/o al pacco batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione "on" (acceso).

d. Prima di accendere un elettroutensile, rimuovere eventuali utensili o chiavi di regolazione. Un utensile di regolazione o una chiave fissati su una parte rotante dell'elettroutensile può provocare lesioni a persone.

e. Non piegarsi eccessivamente in avanti. Mantenere sempre un appoggio e un equilibrio adeguati. In tal modo è possibile avere un migliore controllo dell'elettroutensile nelle situazioni impreviste.

f. Vestirsi adeguatamente. Non indossare abiti lenti o gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi per la raccolta delle polveri può ridurre i pericoli legati a queste ultime.

h. Non lasciare che la familiarità acquisita dall'uso frequente degli utensili induca a cedere alla tentazione di ignorare i principi di utilizzo sicuro degli stessi.

Un'azione imprudente potrebbe provocare lesioni gravi in una frazione di secondo.

1. Uso e cura dell'elettroutensile

a. Non sovraccaricare l'elettroutensile. Utilizzare l'elettroutensile adatto per il lavoro da eseguire. L'elettroutensile corretto funziona meglio e in modo più sicuro se viene utilizzato alla velocità per cui è stato progettato.

b. Non utilizzare l'elettroutensile se l'interruttore di accensione/spegnimento è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite l'interruttore è pericoloso e deve essere riparato.

c. Disconnettere la spina dalla fonte di alimentazione e / o rimuovere il pacco batteria, se rimovibile, dall'alimentazione strumento prima di apportare eventuali modifiche, cambiare gli accessi sorie, o la conservazione di utensili elettrici. Tale sicurezza preventiva le misure riducono il rischio di avviare l'utensile elettrico accidentalmente.

d. Quando non vengono usati, gli elettroutensili devono essere custoditi fuori dalla portata dei bambini. Non consentire l'uso dell'elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni d'uso. Gli elettroutensili sono pericolosi in mano a persone inesperte.

e. Manutenzione di utensili elettrici e accessori. Verificare che le parti mobili siano correttamente allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. Se danneggiato, far riparare l'elettroutensile prima dell'uso. Molti incidenti sono provocati da elettroutensili non sottoposti a corretta manutenzione.

f. Mantenere affiliati e puliti gli utensili da taglio. La manutenzione corretta degli utensili da taglio con bordi affiliati riduce le probabilità di inceppamento e ne facilita il controllo.

g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc. in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire. L'utilizzo dell'elettroutensile per impieghi diversi da quelli previsti può dare luogo a situazioni di pericolo.

h. Mantenere le impugnature e le superfici di presa asciutte, pulite e senza tracce di olio o grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in modo sicuro l'utensile nel caso di imprevisti.

5. Assistenza

a. Fare riparare l'elettroutensile esclusivamente da personale qualificato, utilizzando esclusivamente pezzi di ricambio originali. In questo modo sarà possibile mantenere la sicurezza dell'elettroutensile.

Ulteriori avvertenze di sicurezza valide per gli elettroutensili

Avvertenza! Avvertenze di sicurezza aggiuntive per i trapani/avvitatori normali e a impulsi.

• Tenere l'utensile elettrico da superfici di presa isolate quando eseguire un'operazione in cui il fissaggio può contattare il cablaggio nascosto. Dispositivo di fissaggio che contatta un filo "vivo" può rendere le parti metalliche esposte dell'attrezzo elettrico "live" e potrebbe dare all'operatore una scossa elettrica.
• Indossare protezioni acustiche quanto si effettuano lavori con trapani/avvitatori a percussione. L'esposizione al rumore può causare la perdita dell'udito.
• Usare le impugnature ausiliarie fornite con l'elettroutensile. La perdita del controllo può causare lesioni alla persona.
  Usare morse o altri metodi pratici per fissare e bloccare il pezzo in lavorazione a una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o contro il corpo non ne assicura la stabilità e potrebbe comportare la perdita di controllo.
• Prima di avvitare viti in pareti, pavimenti o soffitti, controllare l'ubicazione di cavi elettrici e tubazioni.
• L'uso previsto è indicato nel presente manuale. Se questo elettroutensile viene impiegato con accessori o per usi diversi da quelli raccomandati nel presente manuale, potrebbero verificarsi lesioni personali e/o danni alle cose.

Sicurezza altrui

• Questo elettroutensile non è destinato all'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, a meno che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all'uso dell'elettroutensile da parte di una persona responsabile della loro sicurezza.
• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

Rischi residui.

L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

• lesioni causate o subite a seguito del contatto con parti rotanti/in movimento.
• lesioni causate o subite durante la sostituzione di parti, lame o accessori.
• lesioni causate dall'impiego prolungato di un elettroutensile. (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);
  ◆ menomazioni uditive;
• rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al capitolo “Dati tecnici” e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 62841 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l'esposizione alle vibrazioni per determinare le misure di sicurezza richieste dalla normativa 2002/44/CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni alle persone, l'utilizzatore deve leggere il manuale d'istruzioni.

Istruzioni di sicurezza aggiuntive per batterie e caricabatterie

Batterie

◆ Non tentare mai di aprire la batteria per alcun motivo.
◆ Non lasciare che la batteria si bagni.

• Non conservare la batteria in luoghi dove la temperatura potrebbe superare 40 °C.
  ◆ Caricare la batteria solo in ambienti con temperature comprese tra 10°C e 40°C.
  ◆ Caricare la batteria utilizzando esclusivamente il caricabatterie fornito con l'elettroutensile.
• Quando si smaltiscono le batterie, seguire le istruzioni riportate al capitolo “Protezione dell’ambiente”.

Non tentare di caricare batterie danneggiate.

Caricabatterie

• Usare l'alimentatore BLACK+DECKER solo per caricare la batteria nell'apparecchio con il quale è stato fornito. Altre batterie potrebbero scoppiare causando lesioni alle persone e danni alle cose.
  ◆ Non tentare mai di caricare batterie non ricaricabili.
• Fare sostituire immediatamente i fili di alimentazione difettosi.
  ◆ Non lasciare che il caricabatterie si bagni.
  ◆ Non aprire il caricabatterie.
  ◆ Non collegare il caricabatterie a sonde.

Il caricabatterie è destinato all'uso in ambienti chiusi.

Leggere il presente manuale d'uso prima dell'impiego.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superfluo il filo di terra. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei valori nominali. Non tentare mai di sostituire il caricabatterie con una spina elettrica tradizionale.

- Per prevenire pericoli, i cavi di alimentazione danneggiati devono essere sostituiti dal produttore o da un centro di assistenza BLACK+DECKER.

Caratteristiche

Questo utensile presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore di accensione/spegnimento
2. Collare di regolazione rotazione avanti/indietro e di blocco
3. Motore
4. Fusto
   5a. Portapunte
   5b. Portapunte
   6a. Luce di lavoro
   6b. Luce di lavoro
5. Caricabatterie
6. Porta di ricarica

Ricarica dell'elettroutensile (Fig. A)

La batteria deve essere caricata prima dell'impiego iniziale e quando non eroga una potenza sufficiente per lavori che prima era possibile eseguire facilmente. Durante la carica, la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica la presenza di un problema.

Avvertenza! Caricare la batteria utilizzando esclusivamente il caricabatterie fornito con l'elettroutensile.

◆ Per caricare la batteria, infilare lo spinotto dell'alimentatore (7) nella presa di carica (8).
♦ Collegare l'alimentatore.
- Lasciare l'elettroutensile collegato all'alimentatore per 4 ore.

Durante la ricarica, il caricabatteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema.

Avvertenza! Non caricare la batteria a temperature ambientali inferiori a 10 °C o superiori a 40 °C. La temperatura di carica raccomandata è di circa 24 °C.

Assemblaggio

Avvertenza! Prima dell'assemblaggio innestare il blocco di sicurezza mediante il collare, come illustrato nella Figura C.

Montaggio del fusto sul motore (Fig. B)

• Il fusto (4) può essere inserito sul motore (3) solo in un verso.
• Premere fino a quando si aggancia in sede, come illustrato nella Figura B.
• L'utensile può essere usato con o senza la prolunga del fusto (4) montata, come illustrato nella Figura B.

Inserimento e rimozione di una punta di cacciavite (Fig. B)

◆ Per installare una punta di cacciavite (9), premerla nel portapunta (5a o 5b) fino a quando si inserisce in sede.
- Per rimuovere una punta di cacciavite, estrarla direttamente dal portapunta.

Utilizzo

Avvertenza! Lasciare che l'utensile funzioni al proprio ritmo. Non sovraccaricarlo.

Collare di regolazione rotazione avanti/indietro e di blocco (Fig. C)

• Il collare di regolazione della rotazione avanti/indietro e di blocco (2) consente di utilizzare l'utensile come se fosse un cacciavite manuale. Permette infatti di avvitare di un ulteriore giro una vite già saldamente serrata o di allentarne una molto dura.
  ◆ Per attivare la funzione di blocco, ruotare il collare (2) in posizione centrale.
  ◆ Per rilasciare il blocco, ruotare il collare (2) verso destra o verso sinistra.

Utilizzo dell'elettroutensile (Figg. D e E)

• Per serrare una vite ruotare il collare di regolazione della rotazione avanti/indietro e di blocco (2) verso destra e tenere premuto l'interruttore di accensione/spegnimento (1).
  Per allentare una vite ruotare il collare di regolazione della rotazione avanti/indietro e di blocco (2) verso sinistra e tenere premuto l'interruttore di accensione/spegnimento (1).
  ◆ Per spegnere l'elettroutensile, rilasciare l'interruttore di accensione (1).
• Quando l'interruttore di accensione/spegnimento (1) viene premuto la luce di lavoro (6) si accende.
• Quando il collare si trova in posizione centrale (posizione di blocco) I la luce di lavoro rimane comunque in funzione.

Consigli per un utilizzo ottimale

• Usare sempre la punta di cacciavite di tipo e misura corretti.
  ◆ Se le viti sono dure da avvitare, versare una piccola quantità di detersivo o sapone per lubrificarle.
  Usare l'avvitatore con il collare di regolazione della rotazione avanti/indietro e di blocco in posizione centrale per allentare viti molto strette o serrare saldamente delle viti.
• Tenere sempre l'elettroutensile e la punta del cacciavite in posizione perpendicolare rispetto alla vite.
• Quando si avvitano delle viti nel legno, praticare un foro pilota di lunghezza pari a metà di quella della vite. Tale foro pilota guida la vite e impedisce che il legno si scheggi o deformi. Per la misura ottimale del foro di guida, consultare la tabella qui sotto.
• Quando si avvitano delle viti in legni duri, trapanare anche un foro passante di lunghezza pari a metà di quella della vite. Per la misura ottimale del foro passante, consultare la tabella qui sotto.

Misura vite ∅ foro	pilota(legno tenero)	∅ foro pilota(legno duro)	Foro passante
N. 6 (3.5mm) 2.0mm	2.5mm 4mm
N. 8 (4mm) 3.2mm	3.5mm 5mm
N. 10 (5mm) 3.5mm	4mm 5.7mm

Manutenzione

Questo elettroutensile BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima.

Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Il caricabatterie non richiede nessuna manutenzione, salvo che una regolare pulizia.

Avvertenza! Prima di eseguire interventi di manutenzione sull'elettroutensile, scollegare l'alimentatore prima di pulirlo.

• Pulire regolarmente le prese di ventilazione dell'elettroutensile e dell'alimentatore con un pennello o con un panno morbido e asciutto.
• Il vano del motore deve essere pulito regolarmente con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.
• Picchiettare regolarmente il portapunte per rimuovere la polvere eventualmente presente all'interno.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Essi contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime.

Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com.

Dati tecnici

		BCF602
Tensione	V_DC	3,6
Velocità a vuoto	Min^-1	180
Coppia max. (Classificazione PTI)	Nm 5,5
Tipo batterie Agli ioni di litio
Capacità batteria Ah 1,5
Peso	kg	0,3

Caricabatterie		S010Q-14
Tensione in ingresso	V_AC	100 - 240
Tensione erogata	V_DC	14
Corrente	mA	400
Tempo di carica approssimativo	Ore	4

Livello di pressione sonora misurato in base a EN 62841:

Pressione sonora ( I_pA ) 52,5 dB(A), incertezza (K) 3 dB(A)

Potenza sonora ( L_WJ ) 63,5 dB(A), incertezza (K) 3 dB(A)

Valori totali di emissione di vibrazioni (somma vettoriale triassiale) in conformità alla norma EN 62841:

Avvitatura senza percussione ( a_h ) 0,5 m/s ^2 , incertezza (K) 1,5 m/s ^2

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

BCF602 - avvitatore

Black&Decker dichiara che i prodotti descritti al paragrafo

"Dati tecnici" sono conformi alle seguenti normative:

2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.

Questi prodotti sono conformi alla Direttiva 2014/30/UE e

2011/65/UE.

Per maggiori informazioni contattare Black & Decker al seguente indirizzo oppure consultare l'ultima di copertina del manuale.

Il sottoscritto è responsabile della redazione di questo documento tecnico e rilascia questa dichiarazione per conto di Black&Decker.

R. Dauve

R. Laverick

Engineering Manager

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede del tecnico riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Black & Decker di zona all'indirizzo indicato in questo manuale.

Visitare il nostro sito www.blackanddecker.it per registrare il prodotto Black & Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.
