BRUKSANVISNING BCF602 BLACK & DECKER

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Tiltenkt bruk

BLACK+DECKER BCF602 skrujern er designet for skrujernbruk. Dette verktøyet er bare ment som et forbrukerverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner, illustrasjoner og spesifikasjoner som følger med dette verktøyet.

Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk.

Uttrykket "elektroverktøy" i alle advarslene nedenfor gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet
   a. Hold arbeidsområdet rent og godt opplyst. Rotete eller mørke områder er en invitasjon til ulykker.
   b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det befinner seg brennbare væsker, gass eller støv. Elektrisk verktøy skaper gnister som kan antenne støv eller gasser.
   c. Hold barn og andre personer unna når du bruker et elektroverktøy. Distraksjoner kan føre til at du mister kontrollen.

2. Elektrisk sikkerhet

a. Støpselet til verktøyet må passe til stikkontakten. Aldri modifiser støpselet på noen måte. Ikke bruk adapterstøpsler til jordede elektriske verktøy. Umodifiserte støpsler og stikkontakter som passer vil redusere risikoen for elektrisk sjokk.

b. Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt dersom kroppen din er jordet.

c. Ikke utsett elektroverktøy for regn eller fuktighet.

Dersom det kommer vann inn i et elektrisk verktøy vil det øke risikoen for elektrisk sjokk.

d. Unngå uforsvarlig behandling av ledningen. Aldri bruk ledningen til å bære, trekke eller dra ut støpselet til det elektriske verktøyet.

Hold ledningen borte fra varme, olje, skarpe kanter eller bevegelige deler. Skadede eller innviklede ledninger øker risikoen for elektrisk sjokk.

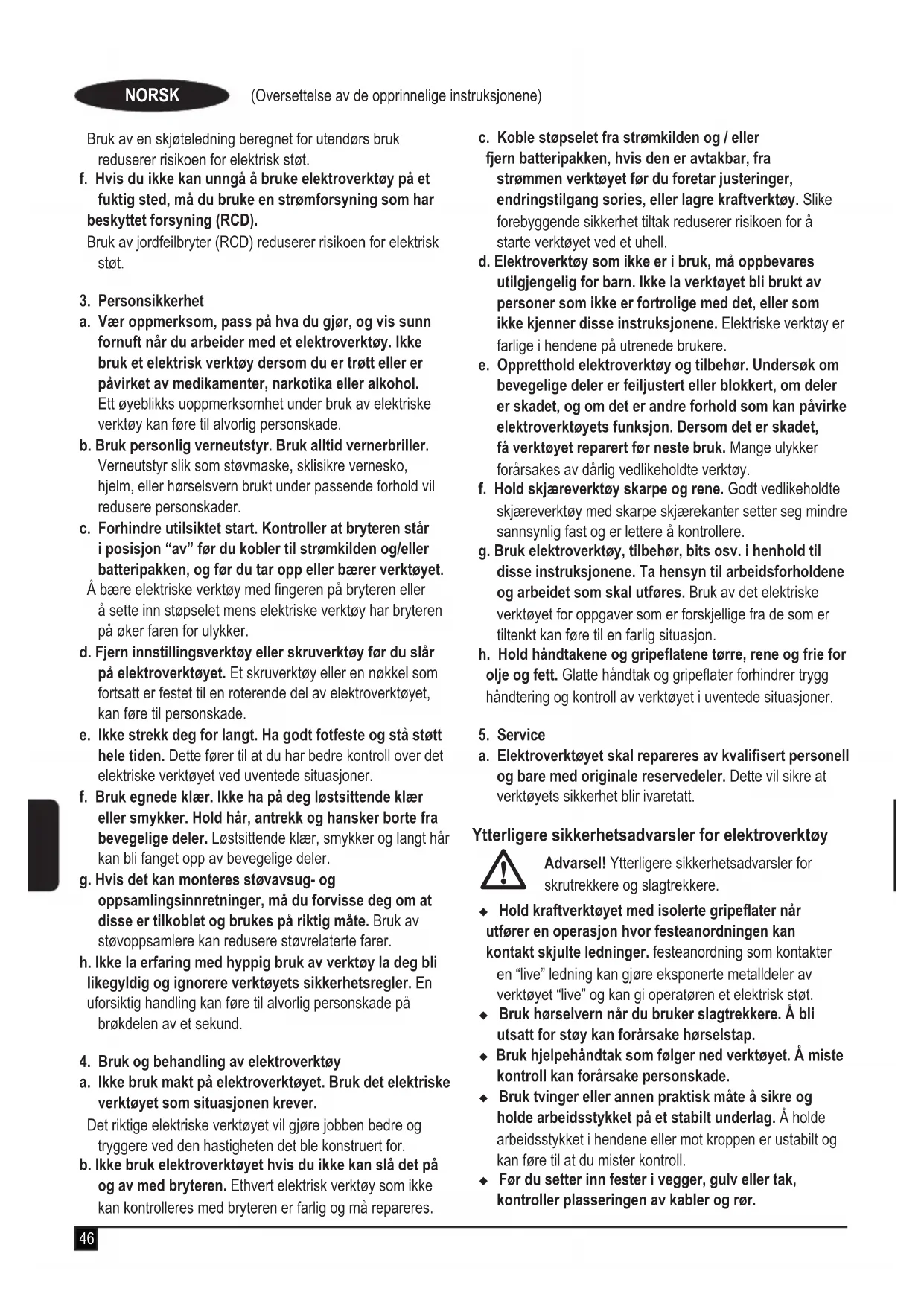

e. Når du bruker et elektroverktøy utendørs, må du bruke en skjøteledning som er egnet til utendørs bruk.

Bruk av en skjøteledning beregnet for utendørs bruk reduserer risikoen for elektrisk støt.

f. Hvis du ikke kan unngå å bruke elektroverktøy på et fuktig sted, må du bruke en strømforsyning som har beskyttet forsyning (RCD).

Bruk av jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

1. Personsikkerhet

a. Vær oppmerksom, pass på hva du gjør, og vis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk et elektrisk verktøy dersom du er trøtt eller er påvirket av medikamenter, narkotika eller alkohol. Ett øyeblikks uoppmerksomhet under bruk av elektriske verktøy kan føre til alvorlig personskade.
b. Bruk personlig verneutstyr. Bruk alltid vernerbriller. Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm, eller hørselsvern brukt under passende forhold vil redusere personskader.
c. Forhindre utilsiktet start. Kontroller at bryteren står i posisjon "av" før du kobler til strømkilden og/eller batteripakken, og før du tar opp eller bærer verktøyet.

Å bære elektriske verktøy med fingeren på bryteren eller å sette inn støpselet mens elektriske verktøy har bryteren på øker faren for ulykker.

d. Fjern innstillingsverktøy eller skruverktøy før du slår på elektroverktøyet. Et skruverktøy eller en nøkkel som fortsatt er festet til en roterende del av elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt hele tiden. Dette fører til at du har bedre kontroll over det elektriske verktøyet ved uventede situasjoner.

f. Bruk egnede klær. Ikke ha på deg løstsittende klær eller smykker. Hold hår, antrekk og hansker borte fra bevegelige deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler.

g. Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av støvoppsamlere kan redusere støvrelaterte farer.

h. Ikke la erfaring med hyppig bruk av verktøy la deg bli likegyldig og ignorere verktøyets sikkerhetsregler. En uforsiktig handling kan føre til alvorlig personskade på brøkdelen av et sekund.

1. Bruk og behandling av elektroverktøy

a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske verktøyet som situasjonen krever.

Det riktige elektriske verktøyet vil gjøre jobben bedre og tryggere ved den hastigheten det ble konstruert for.
b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på og av med bryteren. Ethvert elektrisk verktøy som ikke kan kontrolleres med bryteren er farlig og må repareres.

c. Koble støpselet fra strømkilden og / eller fjern batteripakken, hvis den er avtakbar, fra strømmen verktøyet før du foretar justeringer, endringstilgang sories, eller lagre kraftverktøy. Slike forebyggende sikkerhet tiltak reduserer risikoen for å starte verktøyet ved et uhell.
d. Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjenner disse instruksjonene. Elektriske verktøy er farlige i hendene på utrenede brukere.
e. Oppretthold elektroverktøy og tilbehør. Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.
f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte skjæreverktøy med skarpe skjarekanter setter seg mindre sannsynlig fast og er lettere å kontrollere.
g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.
h. Hold håndtakene og gripeflatene tørre, rene og frie for olje og fett. Glatte håndtak og gripeflater forhindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

1. Service

a. Elektroverktøyet skal repareres av kvalifisert personell og bare med originale reservedeler. Dette vil sikre at verktøyets sikkerhet blir ivaretatt.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhetsadvarsler for skrutrekkere og slagtrekkere.

- Hold kraftverktøyet med isolerte gripeflater när utfører en operasjon hvor festeanordningen kan kontakt skjulte ledninger. festeanordning som kontakter en "live" ledning kan gjøre eksponerte metalldeler av verktøyet "live" og kan gi operatøren et elektrisk støt.

♦ Bruk hørselvern när du bruker slagtrekkere. Å bli utsatt for støy kan forårsake hørselstap.
♦ Bruk hjelpehåndtak som følger ned verktøyet. Å miste kontroll kan forårsake personskade.
- Bruk tvinger eller annen praktisk måte å sikre og holde arbeidsstykket på et stabilt underlag. Å holde arbeidsstykket i hendene eller mot kroppen er ustabilt og kan føre til at du mister kontroll.
- Før du setter inn fester i vegger, gulv eller tak, kontroller plasseringen av kabler og rør.

Bruksområdet er beskrevet i denne bruksanvisning. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det medføre fare for personskader og/eller skade på eiendom.

Andre personers sikkerhet

• Apparatet er ikke ment for bruk av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.
• Barn må holdes under oppsyn, sørg for at de ikke leker med apparatet.

Andre risikoer.

Når verktøyet brukes, kan det oppstå ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvarslene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv.

Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
• Personskader som forårsakes av at en del, et blad eller tilbehør endres.
• Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.
  ◆ Hørselskader.
• Helsefarer som skyldes innånding av støv som dannes når du bruker verktøyet (for eksempel under arbeid med tre, spesielt eik, bøk og MDF.)

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 62841, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt.

Når det vurderes vibrasjonseksponering for å avgjøre hvilke sikkerhetstiltak som kreves ifølge 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig til arbeidsformål, skal det, når vibrasjonseksponeringen anslås, tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette inkluderer å ta hensyn til alle deler av brukssyklusen, for eksempel når verktøyet er avslått, når det går på tomgang og når utløseren er trykket inn.

Etiketter på verktøyet

Følgende symboler vises på verktøyet sammen med datokoden:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.

Ytterligere sikkerhetsinstruksjoner for batterier og ladere

Batterier

◆ Forsøk aldri å åpne av noen årsak.
- Ikke utsett batteriene for vann.
- Ikke oppbevar det på steder hvor temperaturen kan komme over 40 °C.
◆ Lad bare ved temperaturer mellom 10 °C og 40 °C.
♦ Bruk bare laderen som følger med apparatet.
- Følg instruksene som finnes i avsnittet "Miljøvern" när du skal kaste batterier.

Ikke forsøk å lade opp skadede batterier.

Ladere

• Bruk bare BLACK+DECKER-laderen til å lade batteriet i apparatet som laderen ble levert sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade.
  ◆ Prøv aldri å lade ikke-oppladbare batterier.
  ♦ Skift ut defekte ledninger umiddelbart.
• Ikke utsett laderen for vann.
  ♦ Ikke åpne laderen.
• Ikke stikk gjenstander eller fingre inn i laderen.

Laderen er bare beregnet for innendørs bruk.

Les denne håndboken før bruk.

Elektrisk sikkerhet

- Hvis strømledningen blir skadet, må den byttes av produsenten eller et autorisert BLACK+DECKER-servicesenter for å unngå fare.

Funksjoner

Dette verktøyet har noen av eller alle følgende egenskaper.

1. På/av-bryter
2. Mansjett forover/revers/låse

3. Motor

1. Aksel
   5a. Bit holder
   5b. Bit holder
   6a. Arbeidslampe
   6b. Arbeidslampe
2. Lader
3. Ladeport

Lade verktøyet (fig. A)

Batteriet må lades før første gang det brukes, og hver gang det ikke lenger gir nok strøm til oppgaver som tidligere ble utført uten problemer. Batteriet kan bli varmt under lading. Dette er normalt og innebærer ikke feil.

Advarsel! Bruk bare laderen som følger med apparatet, til å lade verktøyet.

◆ Plugg laderpluggen (7) inn i ladesokkelen (8) for å lade batteriet.
◆ Sett laderen i stikkontakten.
◆ La verktøyet være tilkoblet laderen i 4 timer.

Laderen kan summe og bli varm under ladning. Dette er normalt og innebærer ikke feil.

Advarsel! Ikke lad batteriet ved omgivelsestemperaturer under 10 °C eller over 40 °C. Anbefalt ladetemperatur er ca. 24 °C.

Montering

Advarsell! Før montering, sett på låsemansjetten som beskrevet i figur C.

Sette akselen på motorenheten (figur B)

◆ Akselen (4) kan bare settes i motorenheten (3) på én måte.
♦ Skyv til den klikker på plass som vist i figur B.
♦ Verktøyet kan brukes med eller uten montert forlengeraksel (4) som vist i figur B.

Sette på og ta av skrutrekkerbit (figur B)

• Sett på en skrutrekkerbit (9) ved å trykke den på plass i bitholderen (5a eller 5b) til den sitter fast.
• Biten fjernes ved å trekke den rett ut av bitholderen.

Bruk

Advarsell! La verktøyet arbeide i sin egen hastighet. Må ikke overbelastes.

Mansjett forover/revers/låse (figur C)

Mansjetten forover/revers/låse (2) lar deg bruke verktøyet som en normal manuell skrutrekker. Vri om en gang til for å løsne svært stamme skruer eller for å stramme skruer godt.
◆ For å låse, vri mansjetten (2) til midtposisjonen.
◆ Du låser opp ved å vri mansjetten (2) til symbolet.

Bruke verktøyet (figur D,E)

• For å trekke til en skrue, vri mansjetten forover/revers/låse (2) til høyre og hold deretter av/på-knappen (1) inntrykket.
  For å løsne en skrue, vri mansjetten forover/revers/låse (2) til venstre og hold deretter av/på-knappen (1) inntrykket.
  ♦ Slipp av/på-knappen (1) for å slå verktøyet av.
• Mens av/på-knappen (1) er inntrykket aktiveres arbeidslampen (6).
• Arbeidslampen vil fortsatt fungere mens verktøyet er i senter (läsesposisjon).

Råd for optimal bruk

♦ Bruk alltid riktig type og størrelse av skrutrekkerbit.
Hvis skruer er vanskelige å stramme, prøver du å bruke litt flytende vaskemiddel eller såpe som smøremiddel.
- Bruk mansjetten forover/revers/låse i midtposisjon til å løsne veldig stramme skruer eller for å stramme skruer ekstra.
- Hold alltid verktøyet og skrutrekkerbiten i rett linje med skruen.
Når du skrur i tre, anbefales det å bore et styrehull med dybde lik lengden av skruen. Et styrehull styrer skruen og forhindrer at treet sprekker eller blir deformert. Se tabellen nedenfor for best mulig dimensjon på styrehullet.
Når du skrur i hardt tre, borer du også et klaringshull med dybde lik halve lengden av skruen. Se tabellen nedenfor for best mulig dimensjon på klaringshullet.

Skruestørrelse Styrehull ∅ (mykt tre)	Styrehull ∅ (hardt tre)	Klaringshull
Nr. 6 (3,5 mm) 2,0mm 2,5mm 4mm
Nr. 8 (4mm) 3,2mm 3,5mm 5mm
Nr. 10 (5mm) 3,5mm 4mm 5,7mm

Vedlikehold

BLACK+DECKER-verktøyet ditt er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell av verktøyet og regelmessig renhold.

Laderen krever ikke annet vedlikehold enn regelmessig rengjøring.

Advarsell! Før du utfører vedlikehold på verktøyet, må du koble fra laderen før du rengjør den.

◆ Rengjør ventilasjonsåpningene i verktøyet og laderen jevnlig med en myk børste eller tørr klut.
◆ Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.
◆ Bank regelmessig på bitholderen for å fjerne støv.

Miljøvern

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer.

Vennligst lever elektrisk utstyr og batterier til gjenbruk i henhold til lokale regler. Mer informasjon finner du på www.2helpU.com

Tekniske data

		BCF602
Spenning	V_DC	3,6
Ubelastet hastighet	Min^-1	180
Maksimum dreiemoment (PTI-klassifisering)	Nm 5,5
Batteritype Li-Ion
Batterikapasitet Ah 1,5
Vekt kg 0,3

Lader S010Q-14
Inngangsspenning	V_AC	100 - 240
Utgangsspenning	V_DC	14
Strøm mA 400
Omtrentlig ladetid Timer 4

Lydtrykknivå i henhold til EN 62841:

Lydtrykk (L _5A ) 52,5 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (L _NIA ) 63,5 dB(A), usikkerhet (K) 3 dB(A)

Totale vibrasjonsverdier (triaks vektorsum) bestemt i samsvar med EN 62841:

Skrutrekking uten slag ( a_h ) 0,5 m/s ^2 , usikkerhet (K) 1,5 m/s ^2

EU-samsvarserklæring

MASKINDIREKTIVET

BCF602 - skrutrekker

Black & Decker erklærer at disse produktene, som er beskrevet under "Tekniske data", er i samsvar med: 2006/42/EC, EN62841-1:2015, EN62841-2-2:2014.

Disse produktene er også i samsvar med direktiv 2014/30/EU og 2011/65/EU. Hvis du ønsker mer informasjon, kan du kontakte Black & Decker på adressen under eller se baksiden av bruksanvisningen.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske dokumentasjonen og gir denne erklæringen på vegne av Black & Decker.

R. vanee

R. Laverick

Engineering Manager

Black & Decker er trygg på kvaliteten av produktene sine og tilbyr en 24 måneders garanti fra kjøpsdato. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konflikt med disse. Garantien er gyldig innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

For å ta garantien i bruk må kravet være i samsvar med kjøpsbetingelsene fra Black&Decker og du må vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted.

Betingelsene for Black & Deckers 2 års garanti og adressen til din nærmeste autoriserte serviceverksted kan du finne på internett under www.2helpU.com, eller ved å kontakte ditt lokale Black & Decker kontor, adressen er angitt i denne bruksanvisningen.

Besøk våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å få informasjon om nye produkter og spesialtilbud.
