KÄYTTÖOHJE BCF602 BLACK & DECKER

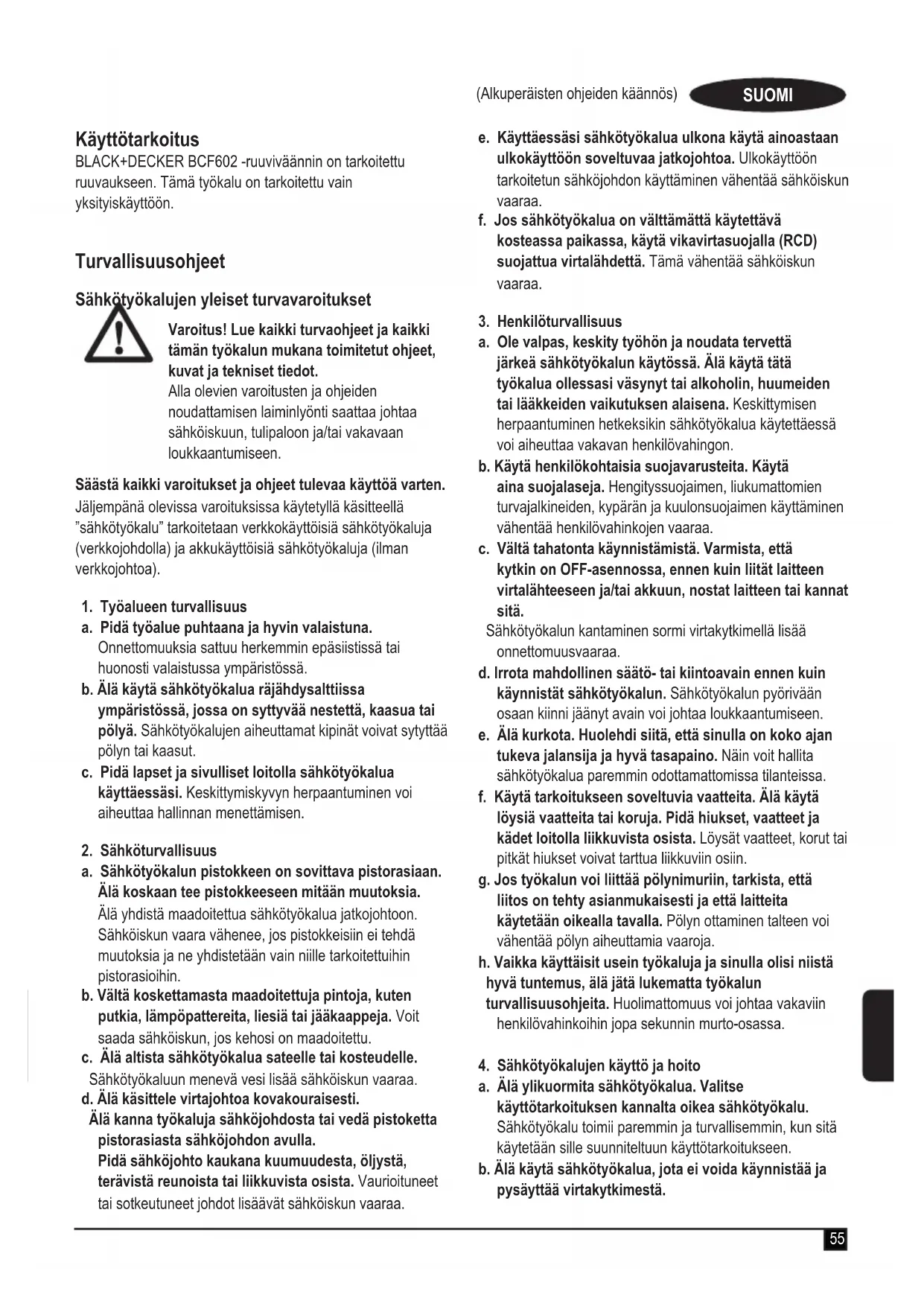

1. Työalueen turvallisuus

a. Pidä työalue puhtaana ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä. b. Älä käytä sähkötyökalua räjähdysalttiissa ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää pölyn tai kaasut. c. Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Keskittymiskyvyn herpaantuminen voi aiheuttaa hallinnan menettämisen.

2. Sähköturvallisuus

a. Sähkötyökalun pistokkeen on sovittava pistorasiaan. Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon. Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin pistorasioihin. b. Vältä koskettamasta maadoitettuja pintoja, kuten putkia, lämpöpattereita, liesiä tai jääkaappeja. Voit saada sähköiskun, jos kehosi on maadoitettu. c. Älä altista sähkötyökalua sateelle tai kosteudelle. Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa. d. Älä käsittele virtajohtoa kovakouraisesti. Älä kanna työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f. Jos sähkötyökalua on välttämättä käytettävä kosteassa paikassa, käytä vikavirtasuojalla (RCD) suojattua virtalähdettä. Tämä vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus

a. Ole valpas, keskity työhön ja noudata tervettä järkeä sähkötyökalun käytössä. Älä käytä tätä työkalua ollessasi väsynyt tai alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. Keskittymisen herpaantuminen hetkeksikin sähkötyökalua käytettäessä voi aiheuttaa vakavan henkilövahingon. b. Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Hengityssuojaimen, liukumattomien turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen vähentää henkilövahinkojen vaaraa. c. Vältä tahatonta käynnistämistä. Varmista, että kytkin on OFF-asennossa, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää onnettomuusvaaraa. d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan kiinni jäänyt avain voi johtaa loukkaantumiseen. e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan tukeva jalansija ja hyvä tasapaino. Näin voit hallita sähkötyökalua paremmin odottamattomissa tilanteissa. f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g. Jos työkalun voi liittää pölynimuriin, tarkista, että liitos on tehty asianmukaisesti ja että laitteita käytetään oikealla tavalla. Pölyn ottaminen talteen voi vähentää pölyn aiheuttamia vaaroja. h. Vaikka käyttäisit usein työkaluja ja sinulla olisi niistä hyvä tuntemus, älä jätä lukematta työkalun turvallisuusohjeita. Huolimattomuus voi johtaa vakaviin henkilövahinkoihin jopa sekunnin murto-osassa.

4. Sähkötyökalujen käyttö ja hoito

a. Älä ylikuormita sähkötyökalua. Valitse käyttötarkoituksen kannalta oikea sähkötyökalu. Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä käytetään sille suunniteltuun käyttötarkoitukseen. b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää virtakytkimestä.56 (Alkuperäisten ohjeiden käännös) SUOMI Jos sähkötyökalua ei voi hallita kytkimen avulla, se on vaarallinen ja se on korjattava. c. Irrota pistoke virtalähteestä ja / tai poista akku irrotettavaksi virtalähteestä työkalu ennen muutosten tekemistä, muutoksia tai sähkötyökalujen varastointiin. Tällainen ennaltaehkäisevä turvallisuus toimenpiteet vähentävät sähkötyökalun käynnistysvaaraa vahingossa. d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat vaarallisia kouluttamattomien käyttäjien käsissä. e. Säilytä sähkötyökaluja ja lisävarusteita. Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia. f. Pidä leikkausterät terävinä ja puhtaina. Kunnossa pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi hallita. g. Käytä sähkötyökaluja, tarvikkeita, vaihtoteriä yms. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi syntyä vaaratilanne. h. Pidä kahvat ja kädensijat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja kädensijat estävät työkalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

a. Korjauta sähkötyökalu koulutetulla ja ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Tämä varmistaa sähkötyökalun turvallisuuden. Sähkötyökalujen lisäturvavaroitukset

Varoitus! Ruuvinvääntimien ja iskuväänninten lisäturvavaroitukset. uPidä sähkötyökalu eristetyillä tartuntapinnoilla, kun suorittaa operaation, jossa kiinnitin voi ota piilotettu yhteys. Kiinnitin koskettaa “elävää” lankaa voivat altistaa sähkötyökalun metalliosat “eläviksi” ja se voi antaa käyttäjälle sähköiskun. uKäytä kuulosuojaimia iskuväännintä käyttäessäsi. Melulle altistuminen voi aiheuttaa kuulon menetyksen. u Käytä työkalun mukana toimitettuja apukahvoja. Hallinnan menetys voi aiheuttaa henkilövahingon. uKäytä puristimia tai muuta käytännöllistä tapaa kiinnittää ja tukea työkappale tukevalle alustalle. Työn pitäminen käsin tai vartaloa vasten on epävakaata ja saattaa johtaa kontrollin menetykseen. uEnnen kuin kiinnität kiinnittimiä seiniin, lattioihin tai kattoihin, tarkista sähköjohtojen ja putkien sijainti. uKäyttötarkoitus on kuvattu tässä käyttöohjeessa. Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja. Muiden henkilöiden turvallisuus uTämä laite ei ole tarkoitettu henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysiset, sensoriset tai henkiset kyvyt tai kokemus ja tietämys ovat rajalliset, ellei heidän turvallisuudestaan vastuussa oleva henkilö valvo tai ohjaa heitä laitteen käytössä. uLapsia tulee valvoa ja varmistaa, että he eivät leiki laitteella. Muut riskit. Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat: uPyörivien tai liikkuvien osien koskettamisen aiheuttamat vahingot. uosia, teriä tai lisävarusteita vaihdettaessa aiheutuneet vahingot. uTyökalun pitkäaikaisen käytön aiheuttamat vahingot. Varmista, että pidät säännöllisesti taukoja työkalun pitkäaikaisen käytön aikana. uKuulon heikkeneminen. uTyökalua käytettäessä (esimerkiksi puuta, erityisesti tammea, pyökkiä ja MDF-levyjä käsiteltäessä) syntyneen pölyn sisäänhengityksen aiheuttamat terveysriskit.Tärinä Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitetut tärinäpäästöarvot on mitattu standardin EN 62841 testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin. Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.57 (Alkuperäisten ohjeiden käännös) SUOMI Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä. Työkalun tarrat Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi. Akkuja ja laturia koskevat lisäturvaohjeet Akut u Älä koskaan yritä avata mistään syystä.u Älä anna akun kastua.u Älä säilytä akkuja tiloissa, joissa lämpötila voi nousta yli 40 °C:een. u Lataa akku paikassa, jonka lämpötila on vähintään 10 °C ja enintään +40 °C. u Lataa akku ainoastaan työkalun mukana toimitetulla laturilla. u Noudata akkuja hävittäessäsi kohdassa ”Ympäristönsuojelu” annettuja ohjeita.

Älä koskaan yritä ladata viallisia akkuja. Laturit u Käytä BLACK+DECKER-laturia vain laitteen mukana toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja. u Älä koskaan yritä ladata akkuja, joita ei ole tarkoitettu ladattavaksi. u Vaihda vialliset johdot välittömästi ehjiin.u Suojaa laturi vedeltä.u Älä avaa laturia.u Älä työnnä mitään laturin sisään.

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä. Sähköturvallisuus

Laturi on kaksoiseristetty, joten erillistä maadoi- tusta ei tarvita. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä vaihtaa laturiin tavallista verkkovirran pistoketta. uJos virtajohto vahingoittuu, sen vaihtaminen on turvallisuussyistä jätettävä valmistajan tai valtuutetun BLACK+DECKER-huollon tehtäväksi. Yleiskuvaus Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

2. Eteenpäin/taaksepäin/lukitusrengas

5a. Terän pidike 5b. Terän pidike 6a. Työvalo 6b. Työvalo

Työkalun lataaminen (kuva A) Lataa akku ennen ensimmäistä käyttökertaa ja aina, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aiemmin sujuivat helposti. Akku voi lämmetä ladattaessa. Tämä on normaalia, eikä se ole merkki mistään viasta. Varoitus! Lataa akku ainoastaan työkalun mukana toimitetulla laturilla. u Akku ladataan työntämällä laturin pistoke (7) latausporttiin (8). u Kytke laturi pistorasiaan.u Anna laitteen olla liitettynä laturiin 4 tuntia. Laturi voi surista ja lämmetä ladattaessa. Tämä on normaalia, eikä se ole merkki mistään viasta. Varoitus! Älä lataa akkua alle 10 °C tai yli 40 °C asteen lämpötilassa. Suositeltava latauslämpötila on 24 °C. Asennus Varoitus! Kytke lukitusrengas ennen asennusta kuvan C mukaisesti. Akselin asentaminen moottoriyksikköön (kuva B) u Akseli (4) sopii moottoriyksikköön (3) vain yhdessä asennossa. u Paina sitä, kunnes se lukittuu paikoilleen kuvan B mukaisesti. u Työkalua voidaan käyttää asentamalla jatkeakseli (4) kuvan B mukaisesti tai sitä ilman.58 (Alkuperäisten ohjeiden käännös) SUOMI Ruuvauskärjen kiinnittäminen ja poistaminen (kuva B) uKiinnitä ruuvauskärki (9) painamalla sitä kärjen pidikkeeseen (5a tai 5b), kunnes se kiinnittyy paikoilleen. uIrrota ruuvauskärki vetämällä se suoraan kärjen pidikkeestä ulos. Käyttö Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä ylikuormita sitä. Eteenpäin/taaksepäin/lukitusrengas (kuva C) uEteenpäin/taaksepäin/lukitusrengas (2) mahdollistaa työkalun käyttämisen tavallisena käsikäyttöisenä ruuvimeisselinä. Voit käsin kiristää ruuvit kunnolla tai löysätä tiukalle kiristettyjä ruuveja. uLukitustoiminto voidaan aktivoida kääntämällä rengas (2) keskiasentoon. uLukitus voidaan avata kääntämällä rengasta (2) oikealle tai vasemmalle. Työkalun käyttäminen (kuvat D, E) uKiristä ruuvi kääntämällä eteenpäin/taaksepäin/ lukitusrengas (2) oikealle ja pitämällä virtakytkintä (1) alhaalla. uIrrota ruuvi kääntämällä eteenpäin/taaksepäin/ lukitusrengas (2) vasemmalle ja pitämällä virtakytkintä (1) alhaalla. uSammuta laite vapauttamalla virtakytkin (1).uTyövalo (6) palaa, kun virtakytkin (1) on painettu alas.uTyövalo palaa edelleen, kun työkalu on keskiasennossa (lukitusasento). Vinkkejä parhaimman tuloksen saavuttamiseksi uKäytä aina oikeantyyppistä ja -kokoista ruuvauskärkeä. uJos ruuvien kiristäminen on hankalaa, kokeile käyttää liukasteena pientä määrää pesunestettä tai saippuaa. uVoit löysätä erittäin tiukkoja ruuveja tai kiristää ruuveja erittäin kireälle asettamalla eteenpäin/taaksepäin/ lukitusrenkaan keskiasentoon. uPidä työkalu ja ruuvauskärki aina suorassa linjassa ruuviin nähden. uPuuhun ruuvattaessa on suositeltavaa porata ruuvin pituutta vastaava aloitusreikä. Aloitusreikä ohjaa ruuvia ja estää puun halkeamisen ja vääntymisen. Katso aloitusreiän optimaalinen koko oheisesta taulukosta. uKovaan puuhun ruuvattaessa on suositeltavaa porata puolta ruuvin pituutta vastaava tyhjennysreikä. Katso tyhjennysreiän optimaalinen koko oheisesta taulukosta. Ruuvin koko Aloitusrengas Ø (pehmeä puu) Aloitusrengas Ø (kova puu) Tyhjennysreikä Nro 6 (3,5 mm) 2,0 mm 2,5 mm 4 mm Nro 8 (4 mm) 3,2 mm 3,5 mm 5 mm Nro 10 (5 mm) 3,5 mm 4 mm 5,7 mm Huolto BLACK+DECKER-työkalu on suunniteltu toimimaan mahdollisimman pitkän aikaa mahdollisimman vähällä huollolla. Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen ongelmattoman toiminnan. Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa. Varoitus! Ennen huoltamista ja puhdistamista saha on irrotettava laturista. u Puhdista työkalun ja laturin ilma-aukot säännöllisesti pehmeällä harjalla tai kuivalla liinalla. u Puhdista moottorikotelo säännöllisesti kostealla liinalla. Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita. u Napauta terän pidikettä säännöllisesti poistaaksesi mahdollisen pölyn sen sisältä. Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä sym- bolilla merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana. Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa talteen tai kierrättää uudelleen käyttöä varten. Kierrätä sähkölaitteet ja akut paikallisten määräyksien mukaan. Lisätietoa on saatavilla osoitteessa www.2helpU.com Tekniset tiedot BCF602 Jännite

3,6 Kuormittamaton nopeus Min

Maks. vääntömomentti (Tehonotto) Nm 5,5 Akkutyyppi Li-Ion Akun kapasiteetti Ah 1,5 Paino kg 0,3 Laturi S010Q-14 Tulojännite

Virta mA 400 Arvioitu latausaika Tuntia 459 (Alkuperäisten ohjeiden käännös) SUOMI (Μετάφραση των πρωτότυπων

Äänenpainetaso, määritetty EN 62841-standardin mukaan: Äänenpaine (L

) 52,5 dB(A), epävarmuus (K) 3 dB(A) Ääniteho (L

) 63,5 dB(A), epävarmuus (K) 3 dB(A) Tärinän kokonaisarvot (vektorisumma) standardin EN 62841 mukaisesti: Ruuvinvääntö ilman iskutoimintoa (a

, epävarmuus (K) 1,5 m/s

EY-vaatimustenmukaisuusvakuutus KONEDIREKTIIVI

BCF602 - Ruuviväännin Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu kohdassa ”Tekniset tiedot” ovat seuraavien direktiivien vaatimusten mukaisia: 2006/42/EY, EN62841-1:2015, EN62841-2-2:2014. Nämä tuotteet täyttävät myös direktiivien 2014/30/EU ja 2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyden Black & Deckeriin seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen takakannessa. Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden tämän ilmoituksen Black & Deckerin puolesta. R. Laverick Engineering Manager Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Iso-Britannia

Takuu Black & Decker on vakuuttunut tuotteidensa korkeasta laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa kaikissa EU- ja ETA-maissa. Edellytyksenä takuun saamiselle on, että vaade täyttää Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tässä ohjekirjassa ilmoitettuihin osoitteisiin. Käy verkkosivuillamme osoitteessa www.blackanddecker. ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi tietoa uusista tuotteista ja erikoistarjouksista. (Μετάφραση των πρωτότυπων
