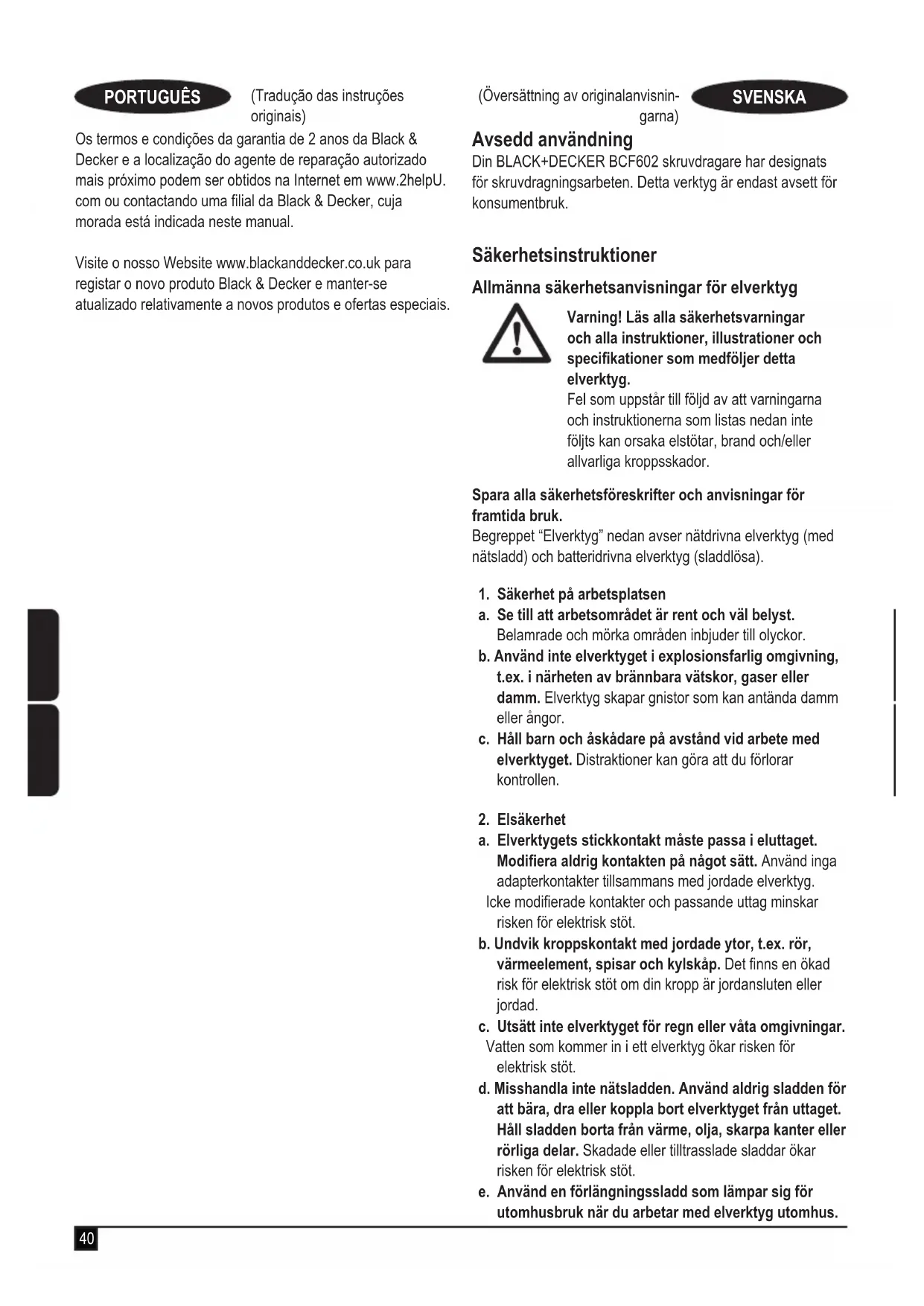

BRUKSANVISNING BCF602 BLACK & DECKER

(Översättning av originalanvisningarna)

SVENSKA

Avsedd användning

Din BLACK+DECKER BCF602 skruvdragare har designats för skruvdragningsarbeten. Detta verktyg är endast avsett för konsumentbruk.

Säkerhetsinstruktioner

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsvarningar och alla instruktioner, illustrationer och specifikationer som medföljer detta elverktyg.

Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk.

Begreppet "Elverktyg" nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen

a. Se till att arbetsområdet är rent och väl belyst. Belamrade och mörka områden inbjuder till olyckor.
b. Använd inte elverktyget i explosionsfarlig omgivning, t.ex. i närheten av brännbara vätskor, gaser eller damm. Elverktyg skapar gnistor som kan antända damm eller ångor.
c. Håll barn och åskådare på avständ vid arbete med elverktyget. Distraktioner kan göra att du förlorar kontrollen.

1. Elsäkerhet

a. Elverktygets stickkontakt måste passa i eluttaget. Modifiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg. Icke modifierade kontakter och passande uttag minskar risken för elektrisk stöt.
b. Undvik kroppskontakt med jordade ytor, t.ex. rör, värmeelement, spisar och kylskåp. Det finns en ökad risk för elektrisk stöt om din kropp är jordansluten eller jordad.
c. Utsätt inte elverktyget för regn eller våta omgivningar. Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.
d. Misshandla inte nätsladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elektrisk stöt.
e. Använd en förlängningssladd som lämpar sig för utomhusbruk när du arbetar med elverktyg utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f. Om du måste använda ett elverktyg på en fuktig plats, bör du använda en jordfelsbrytare som skyddar strömförsörjning.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

1. Personlig säkerhet

a. Var uppmärksam, se på vad du gör och använd sunt omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet när du arbetar med elektriska verktyg kan leda till allvarliga personskador.
b. Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Skyddsutrustning såsom dammfilterskydd, halksäkra säkerhetsskor, skyddshjälm eller hörselskydd som används för lämpliga förhållanden minskar personskador.
c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget.

Att bära elektriska verktyg med fingret på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor.

d. Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel som har lämnats kvar på en roterande del av det elektriska verktyget kan orsaka kroppsskador.
e. Sträck dig inte för mycket. Ha ordentligt fotfäste och balans hela tiden. Detta möjliggör bättre kontroll av elverktyget i oväntade situationer.
f. Bär lämpliga kläder. Bär inte lösa kläder eller smycken. Håll hår, beklädnad och handskar borta från delar i rörelse.

Lösa kläder, smycken eller långt här kan fastna i rörliga delar.

g. Om enheten har dammutsugnings- och uppsamlingsutrustning, se till att den är ansluten och används på korrekt sätt. Användning av dammuppsamling kan minska dammrelaterade risker.
h. Låt inte förtrogenheten som uppstätt genom regelbunden användning av verktyg låta dig bli självsäker och ignorera verktygets säkerhetsprinciper.

En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

1. Användning och skötsel av elverktyg
   a. Överbelasta inte elverktyget. Använd rätt elverktyg för ditt arbete. Det korrekta elverktyget gör arbetet bättre och säkrare vid den hastighet för vilket det konstruerades.

b. Använd inte elverktyget om det inte kan startas och stängas av med strömbrytaren. Ett elverktyg som inte kan kontrolleras med strömbrytaren är farligt och måste repareras.
c. Koppla ur kontakten från strömkällan och / eller ta bort batteriet, om det är avtagbart, från strömmen verktyg innan du gör några justeringar, ändringar historier eller lagring av elverktyg. Sådan förebyggande säkerhet åtgärder minskar risken att starta elverktyget av misstag.
d. Förvara elverktyg utom räckhåll för barn och låt inte personer som är ovana vid elverktyget eller som inte läst denna bruksanvisning använda det. Elverktyg är farliga i händerna på ovana användare.
e. Underhålla elverktyg och tillbehör. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om det är skadat, se till att elverktyget blir reparerat före användning. Många olyckor orsakas av dåligt underhållna elektriska verktyg.
f. Håll kapverktyg vassa och rena. Korrekt underhållna kapverktyg med vassa skär är mindre troliga att de fastnar och är lättare att kontrollera.
g. Använd elverktyg, tillbehör, bits m.m. enligt dessa anvisningar, samtidigt som arbetsförhållandena och det arbete som ska utföras beaktas.

Användning av elverktyget för andra uppgifter än vad som avsetts kan resultera i farliga situationer.

h. Håll handtagen och greppytorna torra, rena och fria från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

1. Service

a. Låt en kvalificerad reparatör som bara använder identiska reservdelar utföra service på elverktyget. Detta säkerställer att elverktygets säkerhet bibehålles.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för skruvdragare och slagskruvdragare.

- Håll elverktyget genom isolerade gripytor när utför en operation där fästet kan kontakta dolda kablar. Fästelement som kontaktar en "live" -tråd kan göra exponerade metalldelar av elverktyget "levande" och kan ge operatören en elektrisk chock.

• Bär hörselskydd när du använder slagskruvdragare. Att utsättas för buller kan leda till hörselskador.
  ◆ Använd de extrahandtag som medföljer verktyget. Tappad kontroll kan orsaka personskador.

SVENSKA

(Översättning av originalanvisningarna)

• Använd klämmor eller något annat praktiskt sätt för att stödja arbetsstycket vid ett stabilt underlag. Att hålla arbetet för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.
• Innan du driver in fästen i väggar, golv eller tak ska du kontrollera om du riskerar att komma åt rör eller elledningar.
• Avsedd användning beskrivs i denna bruksanvisning. Om andra tillbehör eller tillsatser används, eller om någon annan åtgärd än de som rekommenderas i den här bruksanvisningen utförs med verktyget kan personer och/eller egendom ta skada.

Andras säkerhet

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk, sensorisk eller mental förmåga eller med begränsad erfarenhet eller kunskap såvida inte de är under uppsikt eller fått instruktioner om användning av apparaten av en person som är ansvarig för deras säkerhet.
- Barn bör övervakas för att garantera att de inte leker med apparaten.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
- Skador som orsakas av längvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.

◆ Hörselnedsättning.

- Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF)

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 62841 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande varningssymboler finns på verktyget, tillsammans med datumkoden:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador.

Ytterligare säkerhetsinstruktioner för batterier och laddare

Batterier

◆ Försök aldrig öppna batteriet.
◆ Utsätt inte batteriet för vatten.
- Förvara inte apparaten på platser där temperaturen kan bli högre än 40 °C.
◆ Ladda endast vid temperaturer mellan 10 °C och 40 °C.
- Ladda endast med hjälp av laddaren som medföljer verktyget.
- Följ instruktionerna som anges i avsnittet "Skydda miljön" när du kastar batterierna.

Försök inte ladda skadade batterier.

Laddare

• Använd endast laddaren från BLACK+DECKER för att ladda batteriet i det apparat som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.
• Försök aldrig ladda batterier som inte är uppladdningsbara.
• Byt defekta sladdar omgående.
  ◆ Utsätt inte laddaren för vatten.
• Öppna inte laddaren.
  ◆ Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för inomhusbruk.

Läs bruksanvisningen före användning.

Elsäkerhet

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten. Försök aldrig byta ut laddaren mot en vanlig nätkontakt.

- Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad för att undvika farliga situationer.

Funktioner

Detta verktyg har några eller samtliga av följande funktioner.

1. Strömbrytare

2. Framåt/bakåt/låshylsa

3. Motor

4. Skaft

5a. Bitshållare

5b. Bitshållare

6a. Arbetsbelysning

6b. Arbetsbelysning

1. Laddare

2. Laddningsuttag

Laddning av verktyg (bild A)

Batteriet måste laddas innan det används för första gången samt varje gång det inte ger tillräckligt hög effekt för arbeten som tidigare enkelt klarades av. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel.

Varning! Använd endast laddaren som medföljer vid laddning av verktyget.

• När du ska ladda batteriet sätter du i laddarens kontakt (7) i laddningsuttaget (8).
  ◆ Anslut laddaren.
  ◆ Låt verktyget laddas i 4 timmar.

Laddaren kan brumma och bli varm under laddningen. Det är normalt och innebär inte att något är fel.

Varning! Ladda inte batteriet om temperaturen i luften är lägre än 10 °C eller högre än 40 °C. Den rekommenderade laddningstemperaturen är cirka 24 °C.

Montering

Varning! Innan montering, aktivera läshylsan såsom beskrivs i bild C.

Fästa skaftet på motorenheten (bild B)

◆ Skaftet (4) kan endast sättas fast på motorenheten (3) på ett sätt.
♦ Skjut tills det klickar på plats såsom visas i bild B.
◆ Ditt verktyg kan användas med eller utan förlängningsskaftet (4) fastsatt såsom illustreras i bild B.

Montera och ta bort en skruvbits (bild B)

• En skruvbit (9) monteras genom att den trycks in i skruvbitshållaren (5a eller 5b) tills den sitter fast.
  ◆ En skruvbit tas bort genom att den dras ut ur hållaren.

Användning

Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte.

Låshylsa framåt/bakåt (bild C)

Framåt/bakåt/låshylsan (2) gör att du kan använda verktyget som en vanlig skruvdragare. Du kan vrida en extra gång för att dra åt en skruv ordentligt eller för att lossa mycket hårt sittande skruvar.
- För att aktivera låsfunktionen, vrid hylsan (2) till mittenpositionen.
- För att lossa låset, vrid på hylsan (2) åt höger eller vänster.

Använda verktyget (fig. D, E)

• För att dra åt en skruv, vrid framåt/bakåt/låshylsan (2) åt höger och håll sedan strömbrytaren (1) intryckt.
• För att dra åt en skruv, vrid framåt/bakåt/låshylsan (2) åt höger och håll strömbrytaren (1) intryckt.
  ◆ Stäng av verktyget genom att släppa upp strömbrytaren (1).
  ◆ Medan strömbrytaren (1) är intryckt kommer arbetsbelysningen (6) att aktiveras.
• Arbetsbelysningen kommer fortfarande att fungera när verktyget är i mittenpositionen (läspositionen).

Tips för optimal användning

◆ Använd alltid skruvbits av rätt sort och storlek.
- Om en skruv är svår att dra åt kan du använda lite diskmedel eller tvål som smörjmedel.
- Använd framåt/bakåt/låshylsan i mittenpositionen för att lossa mycket hårt åtdragna skruvar eller för att dra åt skruvar hårt.
- Håll alltid verktyget och skruvbitsen i en rät linje i förhållande till skruven.
- Vid skruvdragning i trä rekommenderar vi att du först borrar ett hål som är lika djupt som skruvens längd. Hålet styr skruvens riktning och förhindrar att träet flisas upp eller spricker. Lämpliga hålstorlekar visas i tabellen nedan.
- Vid skruvdragning i hårt trä rekommenderar vi att du även borrar ett frigående hål som är lika djupt som skruvens halva längd. Optimal storlek på frigående hål visas i tabellen nedan.

Skruvdimension	Pilothål ∅ (mjukt trä)	Pilothål ∅ (hårt trä)	Frigående hål
No. 6 (3.5mm) 2.0mm 2.5mm 4mm
No. 8 (4mm) 3.2mm 3.5mm 5mm
No. 10 (5mm) 3.5mm 4mm	5.7mm

Underhåll

Detta BLACK+DECKER-verktyg har konstruerats för att fungera under lång tid med ett minimum av underhåll.

Kontinuerlig tillfredsställande drift beror på ordentlig verktygsvård och regelbunden rengöring.

Laddaren behöver inget annat underhåll än regelbunden rengöring.

Varning! Koppla loss laddaren innan du utför något underhåll på eller rengör verktyget. Laddaren får inte vara ansluten till elnätet när man rengör den.

◆Rengör regelbundet verktygets luftintag och laddaren med en mjuk borste eller torr trasa.
◆Rengör motorhöljet regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel.
- Knacka regelbundet på bithållaren för att ta bort damm på insidan.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial.

Återvinn elektriska produkter och batterier enligt lokala bestämmelser. Närmare information finns tillgänglig på www.2helpU.com

Tekniska data

		BCF602
Spänning	V_DC	3.6
Varvtal obelastad	Min^-1	180
Max vridmoment(PTI-märkning)	Nm 5.5
Batterityp Li-jon
Batterikapacitet Ah 1.5
Vikt kg 0.3

Laddare S010Q-14
Inspänning	V_AC	100 - 240
Utspänning	V_DC	14
Strömstyrka mA 400
Laddningstid cirka Timmar 4

Ljudtrycksnivå enligt EN 62841:

Ljudtrycksnivå (LpA) 52,5 dB(A), osäkerhet (K) 3 dB(A)

Ljudtrycksnivå enligt EN 62841:

Ljudeffekt ( L_WA ) 63,5 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 62841:

Skruvdragning utan slagfunktion ( a_h ) 0,5 m/s ^2 , osäkerhet (K) 1,5 m/s ^2

EG-försäkran om överensstämmelse

MASKINDIREKTIVET

BCF602 - skruvdragare

Black & Decker garanterar att produkterna som beskrivs under "Tekniska data" uppfyller:

2006/42/EG, EN62841-1:2015, EN62841-2-2:2014.

Dessa produkter överensstämmer även med direktiven 2014/30/EU och 2011/65/EU. För ytterligare information kontakta Black & Decker på följande adress, eller se handbokens baksida.

Undertecknad är ansvarig för sammanställningen av tekniska data och gör denna försäkran för Black & Decker.

R. vanee

R. Laverick

Engineering Manager

Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet.

Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör.

SVENSKA

(Översättning av originalan-visningarna)

Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Deckers kontor på adressen som anges i denna manual.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.
