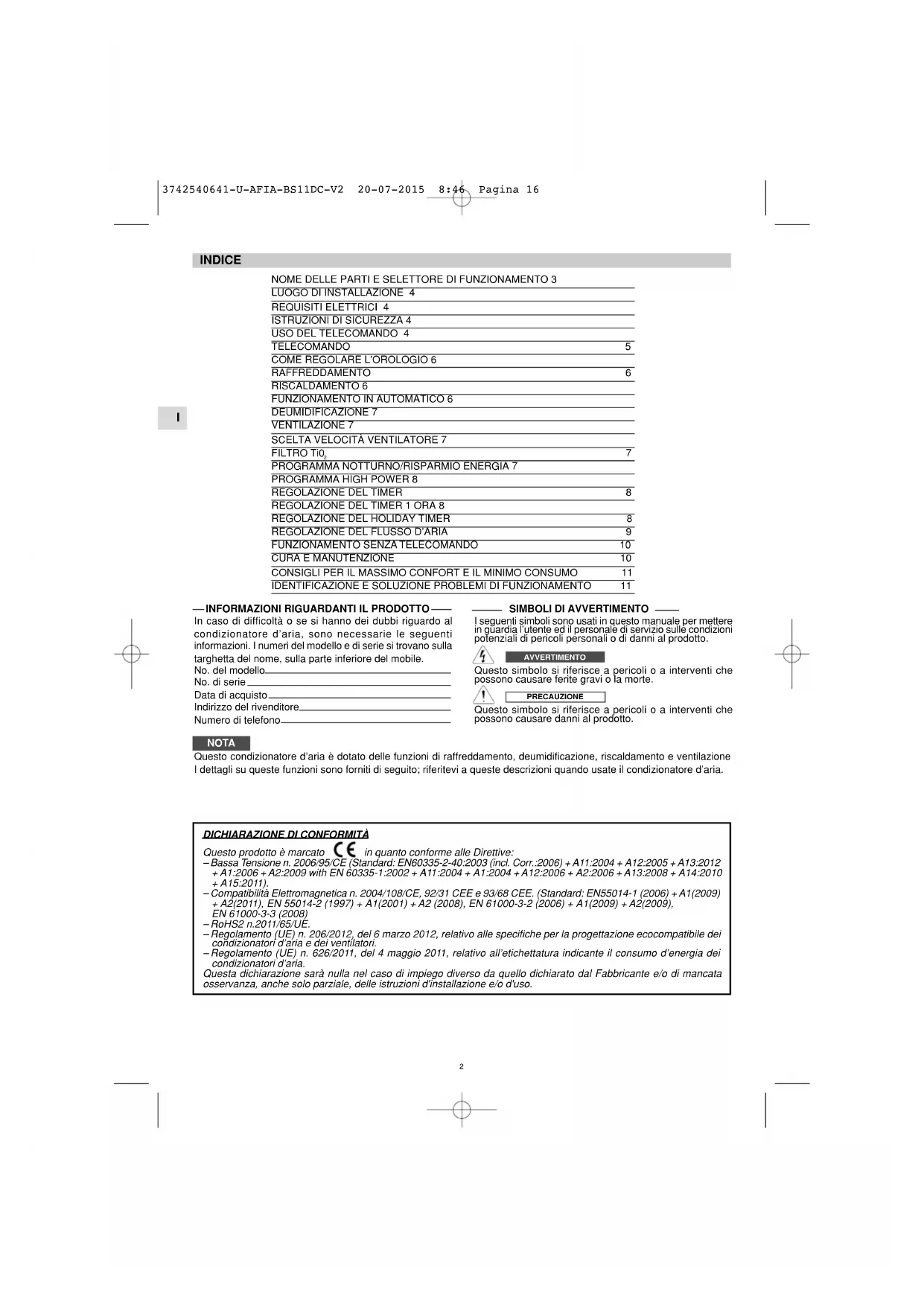

MANUALE UTENTE AFIBS11DC V2 ARGO
LUOGO DI INSTALLAZIONE 4
DEUMIDIFICAZIONE 7 VENTILAZIONE 7
CURA E MANUTENZIONE 10
CONSIGLI PER IL MASSIMO CONFORT E IL MINIMO CONSUMO 11
IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO 11
Questo condizionatore d’aria è dotato delle funzioni di raffreddamento, deumidificazione, riscaldamento e ventilazione I dettagli su queste funzioni sono forniti di seguito; riferitevi a queste descrizioni quando usate il condizionatore d’aria. INDICE
NOTA In caso di difficoltà o se si hanno dei dubbi riguardo al condizionatore d’aria, sono necessarie le seguenti informazioni. I numeri del modello e di serie si trovano sulla targhetta del nome, sulla parte inferiore del mobile. No. del modello No. di serie Data di acquisto Indirizzo del rivenditore Numero di telefono
INFORMAZIONI RIGUARDANTI IL PRODOTTO
SIMBOLI DI AVVERTIMENTO
I seguenti simboli sono usati in questo manuale per mettere in guardia l’utente ed il personale di servizio sulle condizioni potenziali di pericoli personali o di danni al prodotto. Questo simbolo si riferisce a pericoli o a interventi che possono causare ferite gravi o la morte. Questo simbolo si riferisce a pericoli o a interventi che possono causare danni al prodotto. AVVERTIMENTO PRECAUZIONE
DICHIARAZIONE DI CONFORMITÀ
Questo prodotto è marcato in quanto conforme alle Direttive: – Bassa Tensione n. 2006/95/CE (Standard: EN60335-2-40:2003 (incl. Corr.:2006) + A11:2004 + A12:2005 + A13:2012 + A1:2006 + A2:2009 with EN 60335-1:2002 + A11:2004 + A1:2004 + A12:2006 + A2:2006 + A13:2008 + A14:2010 + A15:2011). – Compatibilità Elettromagnetica n. 2004/108/CE, 92/31 CEE e 93/68 CEE. (Standard: EN55014-1 (2006) + A1(2009) + A2(2011), EN 55014-2 (1997) + A1(2001) + A2 (2008), EN 61000-3-2 (2006) + A1(2009) + A2(2009), EN 61000-3-3 (2008) – RoHS2 n.2011/65/UE. – Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei condizionatori d’aria e dei ventilatori. – Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei condizionatori d’aria. Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso. 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 16I
2. Sensore: rileva la temperatura ambiente attorno al
telecomando; il condizionatore è regolato dalla temperatura rilevata.
3. Uscita aria: distribuisce nel locale l’aria trattata.
4. Aspirazione aria: l’aria ambiente viene aspirata e passa
attraverso il filtro che trattiene la polvere.
5. Ricevitore: riceve i segnali inviati dal telecomando.
6. Selettore funzionamento (senza telecomando):
Premere questo tasto per passare da una funzione all’altra (OFF, COOL e HEAT).
7. Spia funzionamento (OPERATION): si accende
quando l’unità è in funzione. Lampeggia una volta per avvisare che il segnale del telecomando é stato ricevuto e memorizzato.
8. Spia attesa (STANDBY): Si accende quando il
condizionatore é collegato alla corrente ed é pronto a ricevere il segnale dal telecomando.
9. Spia TIMER: si accende quando l’unità è controllata
dal timer. La posizione OFF non interrompe l’alimentazione elettrica. Usate l’interruttore principale per isolare il condizionatore d’aria. AVVERTIMENTO l E’ possibile impostare il condizionatore in modo da mantenere sempre spente, anche durante il funzionamento, le spie OPERATION, TIMER e STANDBY. Per ottenere ciò assicurarsi che la funzione FILTRO Ti0
sia OFF, poi premere contemporaneamente per più di 5 secondi i tasti IFEEL e FAN del telecomando. Ripetendo la procedura vengono ripristinate le normali condizioni di funzionamento. l In tutte le situazioni di guasto rilevate dal sistema di diagnostica del condizionatore le spie, anche se impostate per lo spegnimento, vengono attivate in accordo all’anomalia da segnalare. Vedi paragrafo
IDENTIFICAZIONE E PROBLEMI DI FUNZIONAMENTO
per ulteriori informazioni. Il lampeggio contemporaneo delle spie TIMER e STANDBY e la spia OPERATION accesa, indica che:
1. L’unità interna non è stata indirizzata.
2. Si è selezionato il modo riscaldamento, quando il
sistema era in raffreddamento, o viceversa. Selezionare un modo concorde a quello del sistema.
l In condizioni normali la temperatura ambiente viene rilevata e controllata dal sensore di temperatura posizionato all’interno del telecomando (icona IFEEL attiva sul display). Questa funzione permette di creare una temperatura ambiente ottimale perché il telecomando trasmette la temperatura dalla posizione in cui vi trovate. Usando questa funzione, il telecomando deve sempre essere indirizzato verso il condizionatore, quindi è opportuno che si trovi in una posizione di visibilità rispetto all’unità interna (ad esempio non metterlo in un cassetto). l E’ possibile disattivare il sensore di temperatura del telecomando premendo il tasto I FEEL. In tal caso la relativa icona sul display si spegne e diventa operativo solo il sensore presente all’interno dell’unità.

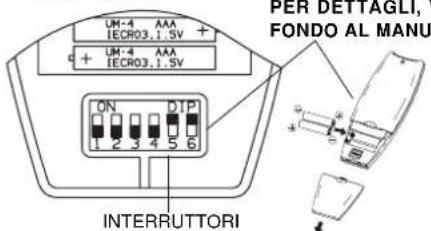

INSERIMENTO DELLE BATTERIE
l Rimuovere il coperchio sul retro del telecomando e verificare che i quattro microinterruttori siano impostati come in figura:
l Inserire due batterie da 1,5 V-DC tipo AAA alcaline rispettando la polarità indicata sul telecomando. L’indicazione dell’ora sul display lampeggia. Premere il tasto SEL TYPE. Il telecomando ora é pronto per funzionare. l La durata media delle batterie è superiore ai sei mesi e comunque dipende dalla frequenza con cui si usa il telecomando. Rimuovere le batterie nel caso di lungo inutilizzo del telecomando (oltre un mese). Sostituire le batterie quando la spia di trasmissione dati del telecomando non lampeggia oppure quando il condizionatore non risponde ai comandi del telecomando. l Le batterie del telecomando contengono sostanze inquinanti. Terminata la loro vita utile, devono essere smaltite secondo le vigenti normative.
FUNZIONAMENTO CON IL TELECOMANDO
Indirizzare il telecomando con la testina del trasmettitore verso il ricevitore posto sul condizionatore d’aria.
COME ACCENDERE IL CLIMATIZZATORE
Premere il tasto ON/OFF per accendere il climatizzatore. La spia funzionamento si accenderà, ad indicare che l’unità é in funzione. Il telecomando trasmette segnali all’unità interna ogni volta che si preme un tasto e ad ogni variazione della temperatura rilevata dal sensore IFEEL. In caso di inconvenienti (batterie scariche, telecomando posizionato in area non visibile dall’unità interna,...), il controllo della temperatura ambiente viene automati- camente commutato sul sensore dell’unità interna. In questi casi la temperatura vicino al telecomando può differire dalla temperatura rilevata nella posizione del condizionatore d'aria. NOTA E’ possibile utilizzare un solo telecomando per tutte le unità. Se invece si vuole dedicare ogni telecomando alla propria unità, seguire la procedura “Indirizzo telecomando/unità interna (v. istruzioni di installazione). NOTA
Non installare questo condizionatore d’aria dove ci sono fumi, gas infiammabili o molta umidità, come in una serra.
Non installare il condizionatore dove ci sono apparecchiature che generano un calore eccessivo.
Non installare l'unità interna in locali dove potrebbe essere investita da spruzzi d'acqua (es. lavanderia). REQUISITI ELETTRICI
Prima dell’installazione assicuratevi che la tensione dell’alimentazione elettrica di rete sia uguale a quella indicata sulla targhetta del condizionatore d’aria.
Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. Per i dettagli consultare il rivenditore o un elettricista.
Ciascuna unità deve essere collegata correttamente a massa, con un filo di terra.
Gli allacciamenti elettrici devono essere eseguiti da un elettricista specializzato.
Leggete attentamente questo manuale prima di usare il condizionatore d’aria. In caso di dubbi o problemi rivolgetevi al rivenditore o al centro assistenza autorizzato.
Questo condizionatore d’aria è stato progettato per creare condizioni climatiche ideali nella vostra stanza. Usatelo soltanto per questo scopo specifico e come descritto in questo manuale.
Mai usare o conservare benzina o altri liquidi infiammabili vicino al condizionatore. È molto pericoloso.
Non installare sotto l’unità apparecchiature elettriche non protette con grado di protezione IPX1 (protezione all’acqua a caduta verticale).
Il costruttore non si assume responsabilità alcuna nel caso in cui le norme di sicurezza e antinfortunistiche non vengano rispettate. AVVERTIMENTO PRECAUZIONE
LUOGO DI INSTALLAZIONE
Si raccomanda di far installare questo condizionatore d’aria da un tecnico qualificato seguendo le istruzioni di installazione allegate. AVVERTIMENTO
Non accendete e spegnete il condizionatore d’aria mediante l’interruttore generale. Usate sempre il pulsante ON/OFF sul telecomando o il selettore di funzionamento sull’unità.
Non lasciate giocare i bambini con il condizionatore d’aria.
Non raffreddate eccessivamente la stanza se ci sono bambini molto piccoli o degli invalidi.
Il condizionatore non è destinato ad essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso del condizionatore. SE VIENE INSTALLATA PIÙ DI UN’UNITÀ’ NELLA STESSA STANZA: INTERRUTTORI

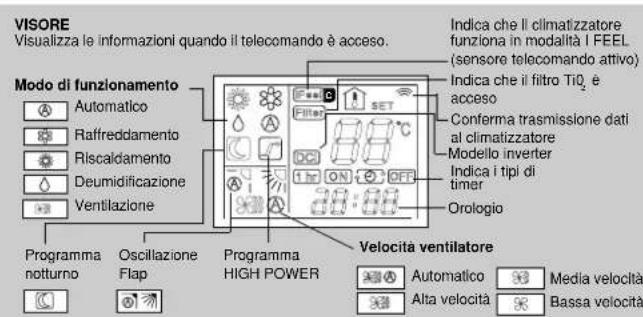

TELECOMANDO VISORE Visualizza le informazioni quando il telecomando è acceso. Modo di funzionamento Velocità ventilatore Alta velocità Automatico Media velocità Bassa velocità Conferma trasmissione dati al climatizzatore Temperatura impostata Indica che il climatizzatore funziona in modalità I FEEL (sensore telecomando attivo) Programma notturno Indica i tipi di timer Automatico Raffreddamento Riscaldamento Deumidificazione Ventilazione
Orologio Temperatura ambiente Oscillazione Flap Programma HIGH POWER Indica che il filtro Ti0
acceso TRASMETTITORE Quando vengono premuti i pulsanti del telecomando, il simbolo si accede sul visore per trasmettere i cambiamenti della regolazione al ricevitore del climatizzatore.
PULSANTI REGOLAZIONE ORE E
MINUTI Premendo questi pulsanti è possibile impostare l’ora e il timer. Per dettagli vedere le sezioni “COME REGOLARE L’OROLOGIO” e “REGOLAZIONE DEL TIMER”.
PULSANTE SELEZIONE TIMER
Premendo questo pulsante sul display viene attivata la procedura per l’impostazione del timer.Per dettagli vedere esempio “REGOLAZIONE DEL TIMER”.
- (più freddo) Premere questo pulsante per diminuire la temperatura selezionata. + (più caldo) Premere questo pulsante per aumentare la temperatura selezionata. SENSORE Un sensore di tem- peratura all’interno del telecomando ri- leva la temperatura ambiente.
PULSANTE REGOLAZIONE OROLOGIO E TIMER
Premere questo pulsante per selezionare le funzioni:
- impostazione dell’ora
- impostazione del timer ON/OFF Per dettagli vedere le sezioni “COME REGOLARE L’OROLOGIO” e “REGOLAZIONE DEL TIMER”.
SELETTORE SENSORE IFEEL/IFEEL C
Premere il pulsante I FEEL per modificare l’impostazione del sensore di temperatura attivo ( da telecomando a Condizionatore e viceversa). PULSANTE “FAN” (velocità ventilatore) La velocità del ventilatore viene scelta automaticamente dal microprocessore. Alta velocità ventilatore. Media velocità ventilatore. Bassa velocità ventilatore. PULSANTE ON/OFF (acceso/spento) Il pulsante serve per mettere in funzione o arrestare il climatizzatore. PULSANTE FLAP Premere questo pulsante per selezionare la funzione desiderata. Fissa: 6 posizioni Oscillazione continua Oscillazione automatica
Premere questo pulsante per selezionare la funzione NIGHT/ECO. PULSANTE CLEAN/FILTER Ti0
- MENU’ Premere questo pulsante per selezionare la funzione o per entrare nel menù delle funzioni.
PULSANTE “HIGH POWER”
Premere questo pulsante per selezionare la funzione HIGH POWER.
PULSANTE MODO DI FUNZIONAMENTO
Premere questo pulsante per modificare il funzionamento del condizionatore. (raffreddamento) Il condizionatore raffredda l’aria abbassando la temperatura del locale. (deumidificazione) Il condizionatore riduce l’umidità dell’aria ambiente. (automatico) Quando viene scelta la posizione “automatico” il microprocessore sceglie automaticamente tra raffreddamento e riscaldamento in base alla differenza tra la temperatura ambiente e quella impostata sul telecomando. (ventilazione) Il condizionatore funziona solo come ventilatore. Modello inverter
PULSANTE MODO DI FUNZIONAMENTO
Premere questo pulsante per modificare il funzionamento del condizionatore. (riscaldamento) Il condizionatore riscalda il locale. (automatico) Quando viene scelta la posizione “automatico” il microprocessore sceglie automaticamente tra raffreddamento e riscaldamento in base alla differenza tra la temperatura ambiente e quella impostata sul telecomando. lampeggiante o fisso 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 19I
Verificare che l’unità sia collegata alla rete elettrica e che la spia STANDBY sia accesa. 1.Premere il pulsante fino a far apparire sul visore il simbolo RAFFREDDAMENTO . 2.Premere i pulsanti +/- (selezione temperatura) per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 10 °C minimo). Quando la temperatura esterna scende sotto lo zero sullo scambiatore di calore esterno si forma del ghiaccio che ri- duce la potenzialità in riscaldamento. Quando questo acca- de viene attivata un’opportuna protezione che consente lo sbrinamento dello scambiatore. In queste condizioni opera- tive il ventilatore dell’unità interna si ferma. Il funzionamento in riscaldamento riprende dopo alcuni mi- nuti in relazione alle temperature ambiente ed esterna.
Dopo l’attivazione della funzione riscaldamento, il ventilatore si fermerà. Questo perché è operativa una protezione “Prevenzione corrente aria fredda” che abiliterà il normale funzionamento del ventilatore solo dopo che lo scambiatore di calore dell’unità interna sarà sufficientemente caldo. Durante questo periodo la spia STANDBY rimane accesa.
COME REGOLARE L'OROLOGIO
RAFFREDDAMENTO NOTA 1.Premere il pulsante fino a far apparire sul visore il simbolo RISCALDAMENTO . 2.Premere i pulsanti +/- (selezione temperatura) per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 10 °C minimo). 3.Premere il pulsante FAN per impostare la velocità ventilatore.
2. Premere il pulsante H fino a visualizzare l’ora
desiderata. Premere il pulsante M fino a visualizzare i minuti desiderati. L’indicazione dell’ora sul visore cesserà automatica- mente di lampeggiare dopo 10 secondi.
1. Premere tre volte il pulsante ST.
L’indicazione dell’ora inizierà a lampeggiare.
IL VISORE INDICHERÀ IL VALORE
DELLA TEMPERATURA SELEZIONATA.
TRASCORSI 5 SECONDI DALL’IMPOSTA-
ZIONE DELLA TEMPERATURA DESIDE-
RATA IL VISORE TORNERÀ A INDICARE
LA TEMPERATURA AMBIENTE. 3.Premere il pulsante FAN per impostare la velocità ventilatore. NOTA
TRASCORSI 5 SECONDI DALL’IMPOSTA-
ZIONE DELLA TEMPERATURA DESIDE-
DELLA TEMPERATURA SELEZIONATA. RISCALDAMENTO

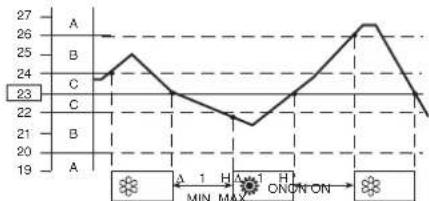

Esempio: schema funzionamento in modalità (Auto) con temperatura ambiente impostata a 23 gradi.
Un condizionatore in versione pompa di calore riscalda l’ambiente sottraendo il calore all’aria esterna. La capacità (efficienza) del sistema si riduce quando la temperatura esterna scende sotto lo zero. Se il condizionatore non riesce a mantenere un valore sufficiente della temperatura si dovrà integrare il riscaldamento con un’altra apparecchiatura. ONON ON Δ 1 H Δ 1 H MIN. MAX.
NOTE Il climatizzatore cambia il modo di funzionamento (da freddo a caldo o viceversa) al verificarsi di una delle seguenti condizioni: - ZONA A: cambia se la temperatura varia di almeno 3°C da quella impostata sul telecomando. - ZONA B: cambia se la temperatura varia di almeno 1°C da quella impostata sul telecomando dopo un’ora dallo stop del compressore. - ZONA C: non cambia mai se la temperatura non varia più di 1°C rispetto a quella impostata sul telecomando.
FUNZIONAMENTO IN AUTOMATICO
Durante il funzionamento in Automatico, la ripartizione del flusso d’aria tra griglia superiore e inferiore, è regolata come segue: - In riscaldamento, è prevalente la portata d’aria della griglia inferiore. - In raffreddamento, è prevalente la portata d’aria della griglia superiore. 1.Premere il pulsante o fino a far apparire sul Visore il simbolo AUTOMATICO (anche il simbolo o rimarrà visualizzato). 2.Premere i pulsanti +/- (selezione temperatura) per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 10 °C minimo). Il condizionatore automaticamente funzionerà passando dal funzionamento riscaldamento in raffreddamento (o viceversa) in modo da mantenere la temperatura rilevata, indipendentemente dal simbolo visualizzato. 3.Premere il pulsante FAN per impostare la velocità ventilatore.
IL VISORE INDICHERÀ IL VALORE
DELLA TEMPERATURA SELEZIONATA.
TRASCORSI 5 SECONDI DALL’IMPOSTA-
ZIONE DELLA TEMPERATURA DESIDE-
RATA IL VISORE TORNERÀ A INDICARE
LA TEMPERATURA AMBIENTE. Durante il funzionamento in Automatico la temperatura che viene impostata è intesa come percepita, quindi il sistema regola in automatico, non solo in base alla temperatura dell’aria, ma anche in base all’umidità relativa. NOTA 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 20I
1.Premere il pulsante fino a far apparire sul visore il simbolo DEUMIDIFICAZIONE . 2.Premere i pulsanti +/- (selezione temperatura) per impostare la temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 10 °C minimo). DEUMIDIFICAZIONE
TRASCORSI 5 SECONDI DALL’IMPOSTA-
ZIONE DELLA TEMPERATURA DESIDE-
DELLA TEMPERATURA SELEZIONATA. Se si vuole soltanto far circolare aria nel locale senza modificare la temperatura, premere il pulsante fino a far apparire sul visore solo il simbolo ventilazione . VENTILAZIONE Il funzionamento in Deumidificazione è regolato sia dalla differenza tra temperatura selezionata e temperatura aria, sia dal valore dell’umidità relativa rilevata dalla sonda. NOTA La velocità automatica non è attiva nella modalità VENTILAZIONE.
SCELTA VELOCITÀ VENTILATORE
AUTOMATICO Impostare con il pulsante FAN la posizione “AUTOMATICO” . Il microprocessore controllerà automaticamente la velocità del ventilatore. Quando il climatizzatore comincia a funzionare, in riscaldamento o raffreddamento, la velocità del ventilatore varia (massima - media - minima - superbassa) in funzione al carico termico della stanza. NOTA Alta velocità Media velocità Bassa velocità MANUALE Per regolare manualmente la velocità del ventilatore agire sul pulsante FAN scegliendo la velocità desiderata: FILTRO Ti0
Premendo il tasto (simbolo acceso sul display) viene attivato il sistema di filtrazione al biossido di titanio che svolge un’azione efficace nella prevenzione dei cattivi odori e nell’eliminazione di batteri e microrganismi. NOTA Il dispositivo è attivo solo nel caso di ventilatore interno in funzione.
FUNZIONAMENTO AUTOMATICO IN CONFIGURAZIONE
MULTISPLIT Quando il sistema di climatizzazione è in configurazione multisplit e vi è più di una unità interna collegata, il modo di funzionamento in automatico rispetta le seguenti procedure: - la prima unità che accende il sistema decide anche la modalità di funzionamento (raffreddamento o riscaldamento) per tutte le altre che verranno accese dopo la prima; - quando il sistema è stato avviato in raffreddamento ed una unità viene attivata in riscaldamento, su quella unità verrà segnalato un errore per modo di funzionamento errato. Se la stessa unità viene avviata in modalità “automatico” e la temperatura desiderata è inferiore a quella rilevata in ambiente, l’unità lavorerà in raffreddamento come il resto del sistema; se invece la temperatura desiderata è superiore a quella rilevata in ambiente, l’unità lavorerà in ventilazione; - quando il sistema è stato avviato in riscaldamento ed una unità viene attivata in raffreddamento, su quella unità verrà segnalato un errore per modo di funzionamento errato. Se la stessa unità viene avviata in modalità “automatico” e la temperatura desiderata è superiore a quella rilevata in ambiente, l’unità lavorerà in riscaldamento come il resto del sistema; se invece la temperatura desiderata è inferiore a quella rilevata in ambiente, l’unità lavorerà in ventilazione.
Usare la funzione deumidificazione quando volete ridurre l’umidità dell’aria ambiente.
In modalità deumidificazione, la velocità del ventilatore è impostata automaticamente (spia telecomando accesa) per evitare di raffreddare troppo.
La funzione deumidificazione non può essere attivata quando la temperatura interna è 10 °C o inferiore. NOTE
Questo programma serve per risparmiare energia elettrica. 1.Premere il pulsante o per predisporre il condizionatore in raffreddamento, deumidificazione o riscaldamento. 2.Premere il pulsante . 3.Il simbolo appare sul visore. Per rilasciare il programma premere nuovamente il pulsante NIGHT. Cos’è il Programma Notturno? Quando viene selezionato il programma notturno il condizionatore d’aria modifica automaticamente la temperatura impostata trascorsi 60 minuti dalla selezione. In questo modo si risparmia energia senza pregiudicare il comfort del locale.
PROGRAMMA NOTTURNO/RISPARMIO
ENERGIA Durante il programma notturno il ventilatore interno riduce automaticamente la velocità migliorando la silenziosità.
MODO DI FUNZIONAMENTO MODIFICA TEMPERATURA IMPOSTATA
Riscaldamento Diminuzione di 2 °C Raffreddamento e Deumidificazione Aumento 1 °C NOTA 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 21I
1. Premere una sola volta il pulsante ST.
L’indicazione ON e quelle dell’ora inizieranno a lampeggiare.
2. Premere il pulsante H fino a quando viene
visualizzata l’ora desiderata. Premere il pulsante M fino a quando sono visualizzati i minuti desiderati. L’indicazione sul visore ritornerà ad indicare l’ora corrente dopo 10 secondi.
3. Premere il pulsante ON/OFF per mettere
in funzione il condizionatore.
4. Premere il pulsante per impostare
il timer sulla funzione ON TIME (partenza).
1. Premere due volte il pulsante ST.
L’ indicazione OFF e quella dell’ora inizieranno a lampeggiare.
2. Premere il pulsante H fino a quando viene
visualizzata l’ora desiderata. Premere il pulsante M fino a quando sono visualizzati i minuti desiderati. L’indicazione sul visore tornerà ad indicare l’ora corrente dopo 10 secondi.
3. Premere il pulsante ON/OFF per mettere
in funzione il condizionatore.
4. Premere due volte il pulsante per
impostare il timer sulla funzione “OFF TIME” (partenza).
1. Regolare il timer come illustrato ai punti
2. Premere il pulsante ON/OFF per mettere
in funzione il condizionatore.
3. Premere tre volte il pulsante per
impostare il programma del timer acceso/spento o viceversa.
REGOLAZIONE DEL TIMER
Dopo la regolazione del timer, per verificare l’orario di impostazione in accensione/spegnimento (ON/OFF) premere il pulsante ST. NOTA OPERAZIONI DI IMPOSTAZIONE TIMER.
Premere quattro volte il pulsante
Sul visore appare il simbolo del TIMER 1 ORA. CANCELLAZIONE DEL TIMER.
Premere il pulsante ON/OFF per spegnere il condizionatore.
Attendere che l’unità interna sia spenta.
Premere di nuovo il pulsante ON/OFF per riaccendere il condizionatore.
REGOLAZIONE DEL TIMER 1 ORA
Questa funzione permette al condizionatore di funzionare per 1 ora alle condizioni impostate, indipendentemente se questo sia acceso o spento.
NOTA Durante il funzionamento ad alta potenza la temperatura del locale potrebbe non coincidere con la temperatura impostata.
REGOLAZIONE DEL HOLIDAY TIMER
La funzione Holiday Timer consente di attivare l’unità interna (sia essa la sola di un sistema monosplit o una delle unità di un sistema multisplit), con un ritardo programmabile fino a 99 giorni rispetto alle funzioni Timer giornaliero, On Timer, Off Timer (non valido per TIMER 1 ORA) già descritte in questo manuale. Con questa funzione si può programmare la riaccensione del climatizzatore dopo un week end lungo, una vacanza di una o più settimane ecc… Per attivare la funzione bisogna seguire nell’ordine i seguenti passi:
1. Tenere premuto il tasto “SELEZIONE TIMER” del
telecomando (figura dell’orologio) per più di 6~7 secondi. Si entra così nel menù di selezione del numero di giorni di ritardo.
2. Selezionare il timer desiderato (Daily Timer, On Timer,
Off Timer) premendo sullo stesso tasto “SELEZIONE TIMER”.
3. Impostare con il tasto “+” il numero di giorni di ritardo
4. Tenere premuto nuovamente il tasto “SELEZIONE
TIMER” per più di 6~7 secondi. Si ritorna così al menù normale del telecomando. A questo punto, l’icona del timer desiderato risulterà lampeggiante ed il timer corrispondente verrà attivato solo dopo i giorni di ritardo impostati.
Quando questa selezione è attiva la velocità del ventilatore interno è impostata automaticamente ed il condizionatore funziona alla massima potenza nella modalità selezionata (raffreddamento o riscaldamento). 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 22I

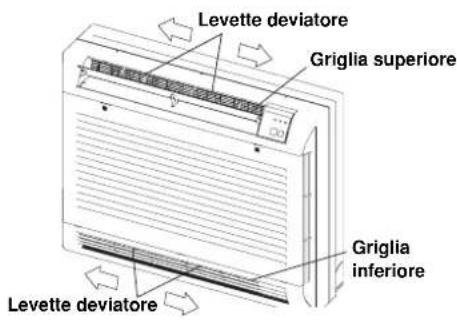

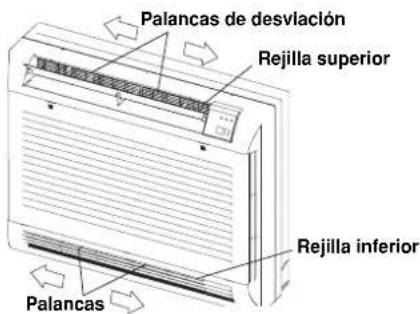

ORIZZONTALE (manuale) Il flusso d’aria può essere regolato orizzontalmente spostando le alette verticali verso sinistra o verso destra come indicato nelle figure successive. VERTICALE (con telecomando) Accertarsi che il telecomando sia acceso. Premere il pulsante FLAP per selezionare la funzione desiderata. Fissa:
posizioni Oscillazione continua Oscillazione automatica Questo condizionatore d’aria è dotato di due griglie per l’uscita dell’aria: la griglia superiore, completa di deflettore e la griglia inferiore. Levette deviatore Griglia superiore Griglia inferiore Levette deviatore PRECAUZIONE Non muovete il deflettore con le mani durante il funzionamento
Il deflettore si chiude automaticamente quando il sistema è spento.
Quando il sistema parte in riscaldamento, la ventola si ferma e il deflettore è in posizione 4 (se è impostato in oscillazione automatica) finché l’aria che è soffiata dal sistema comincia a riscaldarsi. Quando l’aria si è riscaldata, la posizione del deflettore e la velocità della ventola cambiano secondo le regolazioni specificate con il telecomando. NOTA
- Usate il pulsante FLAP sul telecomando per regolare la posizione del deflettore. Se spostate il deflettore a mano, la posizione del deflettore secondo il telecomando e la posizione reale potrebbero non corrispondere. Se ciò accadesse spegnete il sistema, aspettate che il deflettore si chiuda e poi accendete di nuovo il condizionatore; ora la posizione del deflettore è di nuovo normale.
- Non orientare il deflettore verso il basso durante il funzionamento di raffreddamento. La condensa può iniziare a formarsi attorno all’uscita dell’aria causando un gocciolamento. PRECAUZIONE Solo griglia superiore
INCLINAZIONE CONSIGLIATA DEL DEFLETTORE
HEAT FAN SWEEP COOL DRY SWEEP Durante il raffreddamento o la deumidificazione, specialmente in presenza di alta umidità in ambiente, orientare frontalmente le alette verticali. Orientamenti delle alette all'estrema sinistra o destra potrebbero causare la formazione di condensa e gocciolamenti dalla griglia di mandata aria. PRECAUZIONE 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 23I PULIZIA FILTRO Pulire il filtro con una aspirapolvere. In presenza di polvere oleosa lavate con acqua saponata tiepida, risciacquate e lasciate asciugare. FILTRO ARIA Il filtro aria dietro la griglia di aspirazione deve essere pulito almeno una volta ogni due settimane. Pannello frontale Filtro aria 1.Aprire il pannello frontale premendo sui due punti “PUSH” e poi tirando verso di voi. 2.Estrarre il filtro aria come illustrato in figura. Eseguire la pulizia del filtro. 3.Rimontare il filtro aria e richiudere il pannello frontale.
Non usate solventi, detergenti o forti sostanze chimiche. Non usate acqua bollente per pulire l’unità interna.
Alcuni spigoli metallici e le alette del condensatore sono taglienti; prestate molta attenzione quando pulite queste parti. l Lo scambiatore e altri componenti dell’unità esterna devono essere puliti almeno una volta all’anno. Consultate il Servizio Assistenza. PRECAUZIONE
2.CONDIZIONATORE IN FUNZIONE
Se volete fermare il condizionatore premere il pulsante di funzionamento (ON/OFF). Interruzione di corrente durante il funzionamento. Se si verifica un’interruzione di corrente, il condizionatore d’aria si arresta. Quando l’alimentazione elettrica viene ripristinata il condizionatore riparte automaticamente dopo 3 minuti. NOTA Se il telecomando non funziona o è stato smarrito, operare come segue. 1.CONDIZIONATORE FERMO Se volete avviare il condizionatore premere il pulsante di funzionamento (ON/OFF). Il condizionatore si avvierà con la velocità ALTA del ventilatore. L’impostazione della temperatura é di 25°C per la modalità raffreddamento e di 21°C per il riscaldamento. NOTA

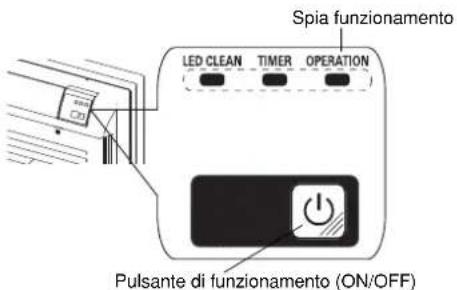

FUNZIONAMENTO SENZA TELECOMANDO
Pulsante di funzionamento (ON/OFF) Spia funzionamento
Le operazioni di manutenzione devono essere eseguite da personale dell’assistenza tecnica.
Per la vostra sicurezza accertarsi che il condizionatore sia spento e che la corrente elettrica sia disinserita prima di procedere con le operazioni di pulizia.
Non versate acqua sull'unità interna durante la pulizia. Questa potrebbe danneggiare le parti interne dell'unità e provocare un corto circuito.
Pulire la copertura e la griglia dell’unità interna con la spazzola di un aspirapolvere, o con un panno morbido e asciutto. Se queste parti fossero macchiate usate un panno inumidito con un detergente leggero. Nel pulire la griglia fare attenzione a non spingere le alette fuori dalla loro sede. AVVERTIMENTO
Di ostruire le griglie di mandata e aspirazione dell’unità, se queste sono ostruite l’unità non lavora correttamente e potrebbe danneggiarsi.
L’irraggiamento diretto in ambiente usando tende parasole esterne oppure tirando le tende interne. VERIFICARE:
Che il filtro aria sia sempre pulito. Un filtro sporco diminuisce il passaggio dell’aria e riduce la resa dell’unità.
Che porte e finestre siano chiuse per evitare infiltrazione di aria non condizionata.
IDENTIFICAZIONE E SOLUZIONE
PROBLEMI DI FUNZIONAMENTO
L’uso di telefoni cellulari in prossimità del climatizzatore deve essere evitato perché può causare disturbi al regolare funzionamento dello stesso. Qualora fosse notato questo funzionamento anomalo (la spia di funzionamento - OPERATION si accende, ma il climatizzatore non funziona) ripristinare il normale funzionamento togliendo l’alimentazione elettrica per circa 3 minuti, tramite l’interruttore generale o la spina, quindi rimettete in funzione il climatizzatore. AVVERTIMENTO Se il vostro climatizzatore non funziona regolarmente, prima di chiamare il Servizio Assistenza eseguite i controlli sottoelencati. Se il problema permane, contattare il Rivenditore o il Servizio Assistenza. Difetto: Il climatizzatore è completamente fermo. Possibile causa:
1. Alimentazione interrotta.
2. Interruttore automatico aperto o fusibile interrotto.
3. Il pulsante di avviamento è nella posizione OFF.
1. Ripristinare l’alimentazione.
2. Contattare il Servizio Assistenza.
3. Premere il pulsante di avviamento ON/OFF.
4. Sostituire le batterie.
Difetto: Il condizionatore non raffredda o non riscalda a sufficienza. Possibile causa:
1. Filtri sporchi o ostruiti.
2. Carico termico eccessivo.
3. Porte o finestre aperte.
4. Ostruzione in prossimità della ripresa o della mandata
5. Temperatura impostata sul telecomando troppo alta.
6. Temperatura aria esterna molto bassa (versione pompa
7. Il sistema di sbrinamento sull’unità esterna in
riscaldamento non funziona (versione pompa calore). Rimedio:
2. Eliminare sorgenti di calore in eccesso.
3. Chiudere porte e finestre.
4. Rimuovere le ostruzioni per ripristinare una corretta
circolazione d’aria.
5. Modificare la temperatura impostata sul telecomando.
6. Usare un’altra fonte di calore aggiuntiva.
7. Contattare il Servizio Assistenza.
Difetto: Il climatizzatore emette dei leggeri scricchiolii. Possibile causa:
1. Durante il funzionamento con il variare della temperatura
le parti in plastica subiscono delle dilatazioni che causano questo inconveniente. Rimedio:
1. Situazione da ritenersi normale; i leggeri scricchiolii
percepiti scompariranno allo stabilizzarsi della temperatura.
1. I filtri aria a carbone attivo sono contenuti in un sacchetto
2. Aprire il sacchetto solo immediatamente prima di installare

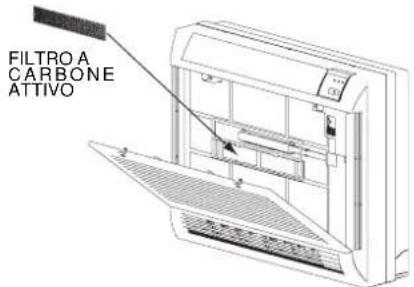

i filtri, altrimenti si abbrevia la durata dell’effetto antiodore del filtro. NOTE Il filtro aria a carbone attivo va applicato in aggiunta al filtro standard. E' formato da due strati: - il primo ha la funzione di filtro ad alta efficienza e trattiene anche le particelle molto piccole presenti nell'aria - il secondo strato é formato da un composto di carbone attivo che purifica l'aria dagli odori. COME INSTALLARE IL FILTRO ARIA A CARBONE ATTIVO SOSTITUZIONE DEL FILTRO ARIA A CARBONE ATTIVO
- Il filtro è smaltibile.
- Non gettare il telaio del filtro, se presente
- Il filtro usato non può essere riutilizzato anche dopo pulitura.
- Procurarsi i filtri per la sostituzione presso il rivenditore più vicino.
- Sostituire il filtro dopo sei mesi di utilizzo. Il filtro aria a carbone attivo non può eliminare i gas o i vapori nocivi né far circolare l’aria nella stanza. Dovete aprire frequentemente porte e finestre se usate apparecchiature di riscaldamento a gas o a cherosene. In caso contrario possono verificarsi casi di asfissia. AVVERTIMENTO FILTRO A CARBONE ATTIVO Il filtro aria a carbone attivo deve essere installato dietro al filtro aria.
1. Togliere il filtro aria.
2. Installare il filtro aria a carbone attivo nella posizione
3. Reinstallare il filtro aria.
F F L'unità non è stata indirizzata corretta- mente. Il modo di funzionamento selezionato non é compatibile con lo stato del Sistema (es. si è selezionato il modo riscaldamento, quando il sistema era in raffreddamento, o viceversa). Il ventilatore si spegne e il flap si chiude. Il sistema riparte automaticamente quando si imposta l’indirizzo cor- rettamente. Il ventilatore si spegne e il flap si chiude. Il sistema riparte automaticamente quando viene selezionato un modo di funzionamento corretto. Impostare l'indirizzo circuito refrigeran- te unità esterna/interna (v. libretto installazione) Selezionare un modo disponibile o con- corde a quello delle altre unità del Sistema
O O F Guasto sull'unità esterna. Il ventilatore si spegne e il flap si chiude. Il sistema riparte automaticamente quando viene risolto il problema sull’unità esterna. Verificare il codice errore attraverso i LEDs sulla scheda dell’unità esterna. Seguire le indicazioni della diagnosi dell’unità esterna. TABELLA AUTO-DIAGNOSI O = SPIA spenta
F F F Anomalia nella comunicazione tra unità interna/esterna. Il ventilatore si spegne e il flap si chiude dopo 30 secondi di man- canza di comunicazione. Il sistema riparte automaticamente quando la comunicazione viene ristabilita. Controllare che i collegamenti tra C1 e C2 sulla morsettiera dell’unità esterna e interna siano corretti (terminali C1 collegati insieme, terminali C2 collegati insieme). Controllare di avere installato un cavo di comunicazione schermato. Controllare che il microinterruttore SW2 per l’impostazione dell’indirizzo di comunicazione sia nella posizione cor- retta. Controllare che tutti i cavi di terra siano collegati correttamente. Controllare che la schermatura del cavo di comunicazione sia collegata correttamente. Controllare il fusibile di comunicazione dell’unità esterna e interna. Controllare che l’unità esterna sia ali- mentata e stia funzionando. Controllare che tutte le schede siano alimentate. Controllare che il cavo di alimentazione non sia collegato ai terminali di comuni- cazione. Controllare che non ci siano segni di bruciatura sulle schede, in particolare vicino a i cavi di comunicazione. Controllare che il motore ventilatore non sia danneggiato e non ci sia un corto circuito sulla scheda dell’unità interna. O = SPIA spenta
F F O Sonda scambiatore unità interna difetto- sa o non collegata. Il ventilatore si spegne e il flap si chiude. Il sistema riparte automaticamente quando la sonda viene riparata. Controllare che le sonde siano collega- te correttamente alla scheda come da schema elettrico. Controllare che le sonde non siano danneggiate e, nel caso, sostituirle.
F O F Sonda aria/umidità difettosa o non colle- gata. Il ventilatore si spegne e il flap si chiude. Il sistema riparte automaticamente quando la sonda viene riparata. Controllare che le sonde siano collega- te correttamente alla scheda come da schema elettrico. Controllare che le sonde non siano danneggiate e, nel caso, sostituirle.
O F F Anomalia sul motore del ventilatore. Il ventilatore si spegne e il flap si chiude. Il sistema riparte automaticamente dopo alcuni secondi. Controllare che il motore ventilatore sia collegato correttamente alla scheda come da schema elettrico. Controllare che il motore ventilatore non sia bloccato. Controllare che il motore ventilatore non sia danneggiato e, nel caso, sosti- tuirlo.
O F O Combinazione tra unità esterna ed unità interne non corretta. Il ventilatore si spegne e il flap si chiude. Controllare di aver selezionato, in fase di installazione dell'impianto, una com- binazione corretta tra unità esterna ed unità interne. Controllare che su nessuna delle unità interne del sistema ci sia un errore di comunicazione. Se presente, risolvere prima questo errore. NOTA: Se non si risolve con le azioni precedenti, contattare il servizio assistenza. O = SPIA spenta
Alla fine della sua vita utile questo apparecchio non deve essere smaltito insieme ai rifiuti domestici. Richiamiamo l’importante ruolo del consumatore nel contribuire al riutilizzo, al riciclaggio e ad altre forme di recupero di tali rifiuti. L’apparecchio deve essere consegnato in modo differenziato presso appositi centri di raccolta comunali oppure gratuitamente presso i rivenditori, all’atto dell’acquisto di una nuova apparecchiatura di tipo equivalente. Per prodotti di dimensione esterna inferiore a 25 cm tale servizio di ritiro gratuito del rifiuto deve essere obbligatoriamente fornito gratuitamente dai rivenditori di grandi dimensioni (superficie di vendita di almeno 400 m
) anche nel caso in cui non venga acquistata alcuna apparecchiatura equivalente. Smaltire separatamente un apparecchio elettrico ed elettronico consente di evitare possibili effetti negativi sull’ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare i materiali di cui è composto, con importanti risparmi di energia e risorse. Per sottolineare l’obbligo di smaltire separatamente queste apparecchiature, sul prodotto è riportato il simbolo del cassonetto barrato. INFORMAZIONE PER IL CORRETTO SMALTIMENTO DELLE BATTERIE AI SENSI DELLA DIRETTIVA EUROPEA 2006/66/CE Prego sostituire la batteria quando la sua carica elettrica è esaurita: alla fine della sua vita utile questa pila non deve essere smaltita insieme ai rifiuti indifferenziati. Deve essere consegnata presso appositi centri di raccolta differenziata oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente una batteria consente di evitare possibili effetti negativi sull’ambiente e sulla salute umana derivanti da uno smaltimento inadeguato e permette di recuperare e riciclare i materiali di cui è composta, con importanti risparmi di energia e risorse. Per sottolineare l’obbligo di smaltire separatamente le batterie, sulla pila è riportato il simbolo del cassonetto barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.
REGOLAMENTO (UE) N. 517/2014 - F-GAS
L’unità contiene R410A, un gas fluorurato a effetto serra, con potenziale di riscaldamento globale (GWP) = 2087,50. Non disperdere R410A nell’ambiente. SIGNIFICATO E UTILIZZO DEI MICROINTERRUTTORI DEL TELECOMANDO Microinterruttori 1 e 2: Questi microinterruttori vengono usati per abbinare il telecomando con le unità interne specifiche. Microinterruttori 3 e 4: questi microinterruttori sono stati predisposti per un uso futuro; al momento non hanno nessuna funzione. Lasciarli in posizione OFF. Microinterruttori 5 e 6: questi microinterruttori impostano il telecomando in modalità INFRAROSSI o A FILO. La posizione di default é ON (modalità INFRAROSSI). Per il comando A FILO, rimuovere le batterie e mettere in posizione OFF.
COME RIMUOVERE LE BATTERIE
l Rimuovere il coperchio. l Premere la batteria verso il polo negativo ed estrarla dalla parte del polo positivo (come mostrato in figura). l Rimuovere l’altra batteria allo stesso modo.
2011/65/UE. – Regolamento (UE) n. 206/2012, del 6 marzo 2012, relativo alle specifiche per la progettazione ecocompatibile dei condizionatori d’aria e dei ventilatori. – Regolamento (UE) n. 626/2011, del 4 maggio 2011, relativo all’etichettatura indicante il consumo d’energia dei condizionatori d’aria. Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata osservanza, anche solo parziale, delle istruzioni d'installazione e/o d'uso. 3742540641-U-AFIA-BS11DC-V2 21-07-2015 11:29 Pagina 303
