MODE D'EMPLOI AFIBS11DC V2 ARGO

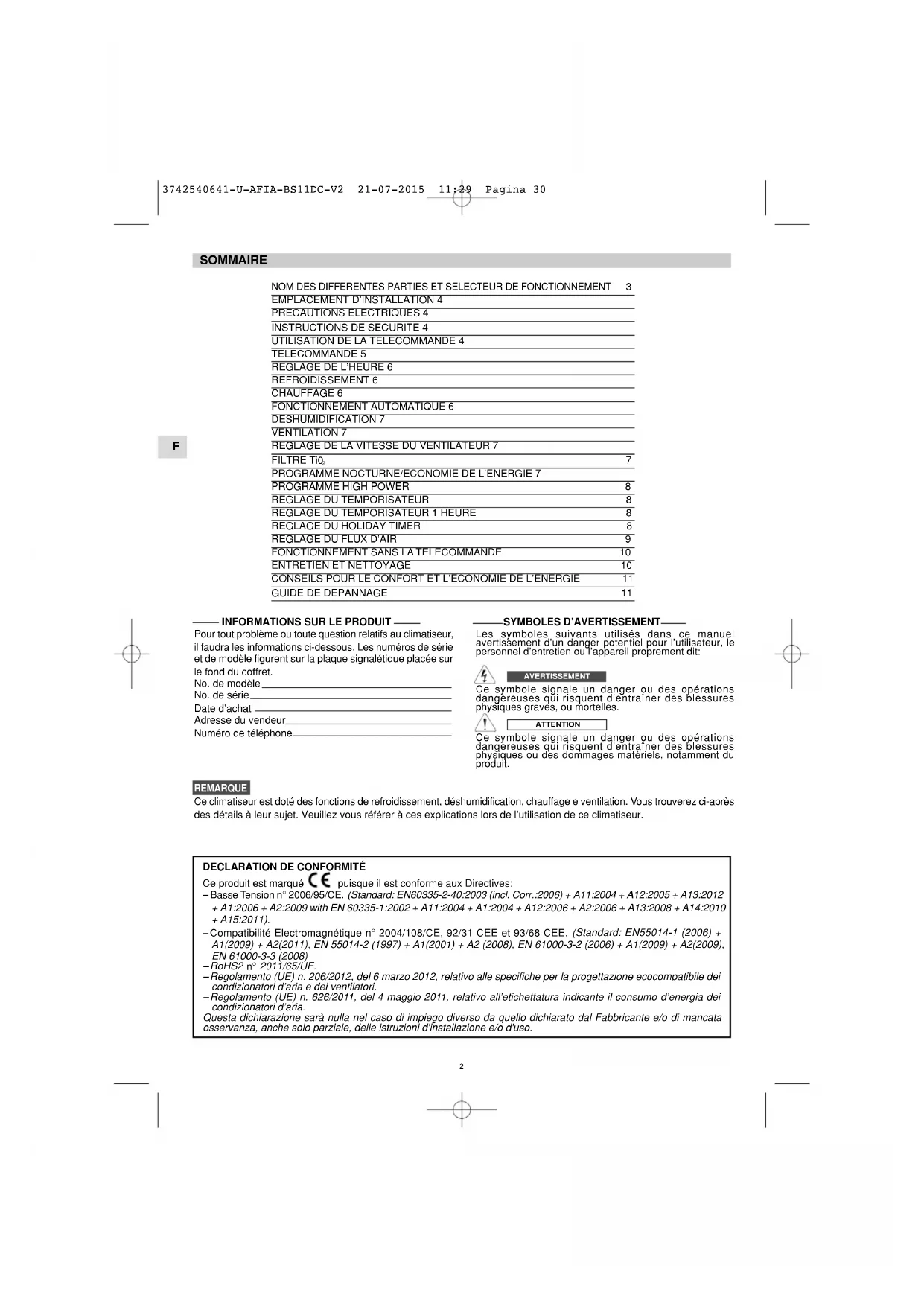

Ce climatiseur est doté des fonctions de refroidissement, déshumidification, chauffage e ventilation. Vous trouverez ci-après des détails à leur sujet. Veuillez vous référer à ces explications lors de l’utilisation de ce climatiseur. SOMMAIRE

REMARQUE Pour tout problème ou toute question relatifs au climatiseur, il faudra les informations ci-dessous. Les numéros de série et de modèle figurent sur la plaque signalétique placée sur le fond du coffret. No. de modèle No. de série Date d’achat Adresse du vendeur Numéro de téléphone

Les symboles suivants utilisés dans ce manuel avertissement d’un danger potentiel pour l’utilisateur, le personnel d’entretien ou l’appareil proprement dit: Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques graves, ou mortelles. Ce symbole signale un danger ou des opérations dangereuses qui risquent d’entraîner des blessures physiques ou des dommages matériels, notamment du produit. AVERTISSEMENT ATTENTION

2. Sonde de température de la télécommande: elle

détecte la température de la pièce où se trouve la commande et donc du climatiseur.

3. Sortie d’air : distribue l’air traité et filtré dans le local.

4. Entrée d’air : l’air ambiant est aspiré et filtré à travers

des filtres spéciaux.

5. Récepteur : reçoit les signaux de la télécommande.

6. Sélecteur de fonctionnement (sans télécommande):

Appuyer ce bouton pour sélectionner le fonctionnement OFF, COOL et HEAT.

7. Voyant de fonctionnement (OPERATION): Il s’allume

quand le climatiseur est en marche. Il clignote une fois pour indiquer que le signal de la télécommande a été reçu et mémorisé.

8. Voyant d'attente (STANDBY) : Il s’allume quand le

climatiseur est connecté à la courant et peut recevoir le signal de la télécommande.

9. Voyant du temporisateur (TIMER): Ce voyant s'allume

lorsque l'unité est contrôlée par le temporisateur. La position OFF ne coupe pas l’alimentation électrique. Pour éteindre complètement l’appareil, utiliser l’interrupteur principal d’alimentation. AVERTISSEMENT REMARQUES l Il est possible régler le climatiseur de façon à que les voyants OPERATION, TIMER et STANDBY soient toujours éteints, pendant le fonctionnement. S’assurer que la fonction FILTRE Ti0

soit OFF. Appuyer en même temps sur les boutons IFEEL et FAN de la télécommande pendant plus de 5 secondes. Répéter la procédure pour rétablir les conditions normales de fonctionnement. l En cas de panne, le climatiseur active les voyants correspondants, même s’ils sont réglés sur la fonction “éteint”. Voir paragraphe DEPANNAGE pour détails additionnels. Lorsque les voyants TIMER et STANDBY clignotent en même temps et le voyant OPERATION est allumé, cela signifie que:

1. L’unité intérieure n’est pas adressée.

2. On a sélectionné le mode chauffage, lorsque le

système était en refroidissement, ou vice versa. Sélectionner un mode compatible avec le système.

l En conditions normales, la température ambiante est détectée et contrôlée par la sonde de température placée dans la télécommande (icône IFEEL active sur le display). Cette fonction permette de personnaliser la temperature ambiante en transmettant le signal de une position près vous. En utilisant cette fonction, la télécommande doit toujours être dirigé vers le climatiseur, sans obstacles, donc il convient qu’elle soit visible de l’unité intérieure (par exemple, ne pas la mettre dans un tiroir). l On peut désactiver le capteur de température de la télécommande en appuyant sur la touche I FEEL, dans ce cas, l’icône relative sur le display s’éteint et c’est seulement le capteur présent à l’intérieur de l’unité qui devient opérationnel.

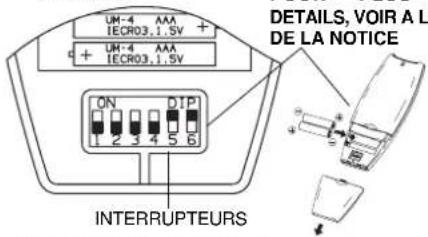

INSTALLATION DES PILES

l Enlever le couvercle des piles de la télécommande et verifier que les 4 interrupteurs sont placés comme représenter:

UTILISATION DE LA TELECOMMANDE

l Placer deux piles alcalines du format AAA de 1,5V-DC. S’assurer que les piles sont bien installées dans le compartiment en respectant les pôles.L’affichage de l’heure sur le display clignote. Appuyer sur la touche SEL TYPE. l Les piles ont une autonomie en moyenne de plus de six mois, mais ce dépend de la fréquence d'utilisation de la télécommande. Enlever les piles, si vous prévoyez de ne pas utiliser la commande à distance pendant plus d'un mois. l Les piles de la télécommande contiennent des agents polluants. Une fois usées, les jeter en respectant la réglementation locale concernant les déchets.

FONCTIONNEMENT AVEC LA TELECOMMANDE

Diriger l’émetteur de la commande à distance vers le récepteur placé sur le climatiseur.

COMMENT METTRE EN MARCHE LE CLIMATISEUR

Appuyer sur le bouton ON/OFF pour mettre en marche le climatiseur. Le voyant de fonctionnement s’allume, en indiquant que l’unité est en marche. La télécommande transmet des signaux à l’unité intérieure chaque fois que vous appuyez sur une touche et à toutes les variations de la température détectée par le capteur IFEEL. En cas de inconvénients (piles faibles, télécommande placée dans une position non visible de l’unité intérieure,...), le contrôle de la température ambiante est automatiquement commuté sur le capteur de l’unité intérieure. Dans ce cas, la température proche de la télécommande peut différer de la température relevée dans le conditionneur d’air. REMARQUE PRECAUTIONS ELECTRIQUES

Avant l’installation, s’assurer que la tension du reseau d’alimentation de votre maison ou de votre bureau est la même que celle indiquée sur la plaque signalétique du climatiseur.

Tous les branchements électriques devront être conformes aux normes et réglementations en vigueur. Consulter éventuellement le revendeur ou un technicien qualifié.

Chaque unité doit être correctement raccordée à la terre avec une prise de terre.

Le branchement électrique doit être fait par un technicien qualifié.

Avant d'utiliser le climatiseur, consultez avec soin ce manuel d'instructions. En cas de doutes ou de problèmes, adressez-vous au revendeur, ou au Service Après-Vente.

Le climatiseur a été étudié pour créer des conditions climatiques confortables. Ne l'utilisez que dans le but pour lequel il a été prévu et en suivant les indications indiquées dans ce manuel.

Ne jamais utiliser d'essence ou d'autres liquides inflammables près du climatiseur. Cela serait extrêmement dangereux.

De plus, ne pas installer sous l’unité des appareillages électriques qui ne sont pas protégés avec la protection IPX1 (protection à l’eau avec chute verticale).

Le constructeur décline toute responsabilité pour le non respect des normes de sécurité et des mesures pour la prévention des accidents.

Ne jamais utiliser l’interrupteur général pour mettre en route ou arrêter le climatiseur. Utiliser seulement la touche ON/OFF de la télécommande ou le sélecteur placé sur l'unité.

Ne pas laisser les enfants jouer avec le climatiseur.

Ne pas refroidir excessivement la pièce en présence des bébés ou des malades.

Ce climatiseur n’est pas prévu pour être utilisé par des personnes (compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénouées d’expérience ou de connaissance,sauf si elles peuvent bénéficier, par l’intermédiaire d’une personne responsable pour leur sûreté, d’une surveillance ou d’instruction préalable concernant l’utilisation du climatiseur.

Il est recommandé de faire installer le climatiseur par un technicien qualifié en suivant les instructions d’installation fournies avec l’appareil.

Ne pas installer le climatiseur dans un local où l’on détecte des émanations gazeuses ou des gaz inflammables, ni à un endroit extrêmement humide, une serre par exemple.

Ne pas installer le climatiseur aux endroits où se trouvent des appareils dégageant une chaleur excessive.

Ne pas installer le climatiseur dans un local, où il pourrait être mouillé par des jets d'eau (par exemple dans la buanderie). AVERTISSEMENT AVERTISSEMENT ATTENTION Vous pouvez utiliser une seule télécommande pour toutes les unités. Au contraire, si vous voulez adresser chaque télécommande à sa unité, suivre la procédure “Adresse télécommande/unité intérieure” (voir la Notice d'installation). SI ON INSTALLE PLUS D’UNE UNITE INTERIEURE DANS LA MEME PIECE: REMARQUE INTERRUPTEURS

TELECOMMANDE AFFICHAGE Les informations sur le mode de fonctionnement s’affichent lorsque la télécommande est en fonction. Mode de fonctionnement Vitesse de ventilation Grande vitesse Auto Moyenne vitesse Petite vitesse Confirme la transmission des données au climatiseur et bloc de la telecommande Température selectionnee Indique que le climatiseur fonctionne en mode I FEEL (capteur télécommande actif) Indique les types des temporisateurs Auto Refroidissement Chauffage Deshumidification Ventilation Horloge heures/minutes Température ambiante Programme nocturne Aileron d’oscillation Indique que le filtre Ti0

est allumé Programme HIGH POWER EMETTEUR Lorsque l'on appuie sur les boutons de la télécommande, le voyant clignote pour transmettre la modification des réglages au récepteur du climatiseur.

En appuyant sur ces boutons est activée le réglage de l’heure et du temporisateur. Pour les détails voir “REGLAGE DE L’HEURE” et “REGLAGE DU TEMPORISATEUR”.

BOUTON SELECTION DU TIMER

En appuyant sur ce bouton on active sur l’affichage la procèdure pour le réglage ON/OFF du temporisateur. Pour les détails, voir “RÉGLAGE DU TEMPORISATEUR”.

TEMPERATURE - (plus froid) Appuyer sur ce bouton pour réduire la température. + (plus chaud) Appuyer sur ce bouton pour augmenter la température. CAPTEUR Le capteur de température incorporé à la télécommande détecte la température de la pièce.

BOUTON DE REGLAGE HEURE ET TEMPORISATEUR

Appuyer sur ce bouton pour sélectionnes les fonctions:

• réglage du temporisateur ON/OFF Pour les détails voir “REGLAGE DE L’HEURE” et “REGLAGE DU TEMPORISATEUR”. SELECTEUR DE LA SONDE IFEEL/IFEEL C Appuyer sur le bouton I FEEL pour modifier l’affichage du capteur de température actif (de la télécommande au climatiseur et vice- versa). BOUTON “FAN” (Vitesse de ventilation) Le microprocesseur choisit automatiquement la vittesse de ventilation. Grande vitesse de ventilation. Moyenne vitesse de ventilation. Petite vitesse de ventilation. BOUTON ON/OFF (enmarche/arrêt) Ce bouton permet de mettre le climatiseur en marche et de l'arrêter. Bouton FLAP Appuyer sur ce bouton pour choisir la fonction desirée. Fixe: 6 positions Oscillation continue Oscillation automatique

Appuyer sur ce bouton pour choisir la fonction NIGHT/ECO. BOUTON CLEAN/FILTER Ti0

- MENU Appuyer sur ce bouton pour choisir la fonction ou pour accéder au menu des fonctions.

Appuyer sur ce bouton pour choisir la fonction HIGH POWER.

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pour choisir le mode de fonctionnement du climatiseur. (refroidissement) Le climatiseur refroidit la pièce. (deshumidification) Le climatiseur réduit l’humidité de l’air de la pièce. (auto) Sur cette position le microprocesseur calcule automatiquement la différence entre le réglage du thermostat et la température de la pièce, puis il commuté automatiquement sur le mode réfroidissement ou chauffage. (ventilation) Le climatiseur functionne uniquement en ventilation. Modèle inverter

BOUTON MODE DE FONCTIONNEMENT

Appuyer sur ce bouton pour choisir le mode de fonctionnement du climatiseur. (chauffage) Le climatiseur réchauffe la pièce. (auto) Sur cette position le microprocesseur calcule automatiquement la différence entre le réglage du thermostat et la température de la pièce, puis il commuté automatiquement sur le mode réfroidissement ou chauffage. clignote ou fixe 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 33F

Lorsque la température extérieure descend au-dessous de zéro, de la glace se forme sur l’echangeur extérieure; ceci réduit la puissance en chauffage. Dans ce cas une protection est activée qui permettra le dégivrage du echangeur. Lorsque cette fonction est activée, le ventilateur de l’unité intérieure s’arrête. Le fonctionnement en chauffage reprend après quelques minutes en fonction de la température ambiante et de la température extérieure.

Après la mise en marche en chauffage, le ventilateur de l’unité intérieure ne fonctionnera pas, grâce à une protection “prévention courants air froid” qui permettra le fonctionnement du ventilateur seulement lorsque l’échangeur de chaleur de l’unité intérieure sera suffisamment chaud. Pendant cette période le voyant STANDBY sera allumé.

1. Appuyer trois fois sur le bouton ST.

L’indication de l’heure seule clignote.

2. Appuyer sur le bouton H jusqu’a ce que l’heure désirée

s’affiche. Appuyer sur le bouton M jusqu’à ce que les minutes désirés s’affichent. L’affichage de l’heure cesse automatiquement de clignoter (à l’exception du symbol après 10 seconds. 1.Appuyer sur le bouton jusqu'à ce que le signal CHAUFFAGE apparaisse à l'affichage . 3.Appuyer sur les boutons +/- (sélection de la température) pour choisir la température (la plage de réglage de la température est entre 32 °C max. et 16 °C min.). 3.Appuyer sur le bouton FAN pour régler la vitesse de ventilation.

LA TEMPERATURE AMBIANTE. REMARQUE REFROIDISSEMENT Vérifier que l’unité est connecté à l’alimentation électrique et que le voyant STANDBY est allumé. 1.Appuyer sur le bouton jusqu'à ce que le signal REFROIDISSEMENT ap- paraisse or l'affichage . 2.Appuyer sur les boutons +/- (sélection de la température) pour choisir la tem- pérature (la plage de réglage de la tem- pérature est entre 32 °C max. et 10 °C min.). REMARQUE

LA TEMPERATURE AMBIANTE. 3.Appuyer sur le bouton FAN pour régler la vitesse de ventilation.

SYSTEME "REVERSIBLE" Un climatiseur en version "Reversible" rechauffe l'air ambiance en prélevant la chaleur de l'air extérieur. La capacité (rendement) du système diminue donc lorsque la température extérieure descend au-dessous de zéro. Si le climatiseur ne reussit pas à maintenir une valeur suffisante de la température, on devra compléter le chauffage avec un autre appareil. Pendant le fonctionnement Automatique, la distribution du flux d’air entre la grille supérieure et inférieure, est réglé comme suit: - En chauffage, prévaut le débit d’air de la grille inférieure. - En refroidissement, prévaut le débit d’air de la grille supérieure.

1. Appuyer sur le bouton ou jusqu'à ce que le signal

AUTOMATIQUE apparaisse a l'affichage (aussi le signal ou reste affiché). 2.Appuyer sur les boutons +/- (sélection de la température) pour choisir la température (la plage de réglage de la température est entre 32 °C max. et 10 °C min.) REMARQUE Le climatiseur change automatiquement le mode de fonctionnement (de refroidissement en chauffage, ou vice versa) quand se verifie une des conditiones suivantes: - ZONE A: change si la difference entre la température ambiante et la température selectionneé sur la telecommande est au moins 3°C. - ZONE B: change si la difference entre la température ambiante et la température selectionneé sur la telecommande est au moins 1°C, une heure aprés l’arret du compresseur. - ZONE C: ne change jamais si la difference entre la température ambiante et la température selectionneé sur la telecommande n’est pas plus de 1°C. Le climatiseur change automatiquement le mode de fonctionnement de chauffage en refroidissement (ou vice versa) pour maintenir la température détectée. 3.Appuyer sur le bouton FAN pour régler la vitesse de ventilation.

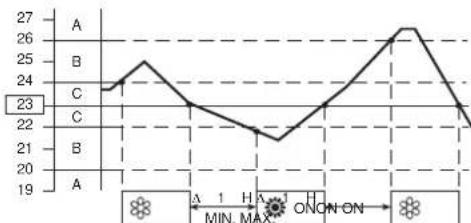

LA TEMPERATURE AMBIANTE. Exemple de schema de fonctionnement en mode (Auto) avec la température ambiante sélectionneé a 23°C. ONON ON Δ 1 H Δ 1 H MIN. MAX.

Pendant le fonctionnement Automatique la température réglée est entendu comme perçu, puis le système ajuste automatiquement, non seulement en fonction de la température de l’air, mais aussi en fonction de l’humidité relative. REMARQUE 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 34F

l Utilisez la fonction déshumidification quand vous voulez réduire l’humidité de l’air ambiant. l Avec la fonction déshumidification sélectionnée, la vitesse du ventilateur est reglée automatiquement (symbol sur la telecommande) pour éviter le trop refroidissement. l La fonction déshumidification ne peut pas être activée quand la température extérieure est 10 °C au-dessous. REMARQUE VENTILATION Si l'on désire que l'air circule dans la pièce sans modifier la température, appuyer sur le bouton jusqu’à l’affichage seul du signal VENTILATION . DESHUMIDIFICATION 1.Appuyer sur le bouton jusqu'à l’affichage du signal DESHUMIDIFICATION . 2.Appuyer sur les boutons +/- (sélection de la température) pour choisir la température (la plage de réglage de la température est entre 32 °C max. et 10 °C min.)

LA TEMPERATURE AMBIANTE. Le fonctionnement en deshumidification est réglé par la différence entre la température sélectionnée et la température de l’air, et aussi par la valeur de l’humidité relative, détectée par la sonde. REMARQUE La vitesse automatique ne pas active en mode VENTILATION.

REGLAGE DE LA VITESSE DU VENTILATEUR

AUTOMATIQUE Mettre le sélecteur FAN SPEED (vitesse du ventilateur) en position . Le microprocesseur du climatiseur règle automatiquement la vitesse du ventilateur. Quand le climatiseur commence à fonctionner, en chauffage ou refroidissement, la vitesse du ventilateur varie en fonction de la charge thermique de la pièce. MANUEL Pour régler la vitesse du ventilateur manuellement, il suffit de mettre le sélecteur FAN (vitesse du ventilateur) sur la position désirée. REMARQUE Grande vitesse Moyenne vitesse Petite vitesse FILTRE Ti0

En appuyant sur le bouton (signal allumé sur l’affichage) est activé le système de filtration avec bioxyde de titane qui est efficace pour prévenir les mouvais odeurs et éliminer bactéries et micro-organismes . Le filtre est activé seulement si le ventilateur intérieur fonctionne. REMARQUE

FONCTIONNEMENT AUTOMATIQUE EN

CONFIGURATION MULTISPLIT Lorsque le système de climatisation est en configuration multisplit et il y a plus d’une unité intérieure connectée, le mode de fonctionnement automatique suit les procédures suivantes: - la première unité qui allume le système décide également le mode de fonctionnement (refroidissement ou chauffage) pour toutes les autres qui vont être mis en marche après la première; - lorsque le système a été mis en marche en refroidissement et une unité est activée en chauffage, une erreur sera signalée pour cette unité (mode de fonctionnement faux). Si la même unité a démarré en mode “automatique” et la température desirée est inférieure à celle détectée dans l’ambiant, l’unité fonctionnera en refroidissement comme le reste du système; mais si la température désirée est supérieure à celle détectée, l’unité fonctionnera en ventilation; - lorsque le système a été mis en marche en chauffage et une unité est activée en refroidissement, une erreur sera signalée pour cette unité (mode de fonctionnement faux). Si la même unité a démarré en mode “automatique” et la température desirée est supérieure à celle détectée dans l’ambiant, l’unité fonctionnera en chauffage comme le reste du système; mais si la température désirée est inférieure à celle détectée, l’unité fonctionnera en ventilation. l Ce programme permet d'économiser l’énergie électrique.

1. Appuyer sur le bouton ou pour choisir le mode

de fonctionnement refroidissement, déshumidification ou chauffage.

2. Appuyer sur le bouton .

3. Le signal s'affiche. Pour libérer la fonction

d'économie nocturne, appuyer à nouveau sur le bouton NIGHT. Définition du programme nocturne Quand vous sélectionnez le programme nocturne, le climatiseur modifie automatiquement la température sélectionnée après 60 minutes. Ceci permet d’économiser l’énergie sans sacrifier le confort dans la pièce.

MODE DE FONCTIONNEMENT MODIFICATION TEMP. SELECTIONNEE

Chauffage Diminution 2 °C Refroidissement et Déshumidification Augmentation de 1 °C Pendant le programme nocturne le ventilateur intérieur réduit automatiquement la vitesse pour réduire le bruit. REMARQUE

1. Appuyer une fois sur le bouton ST.

Les indications d’arrêt (ON) et de l’heure clignotent.

2. Appuyer sur le bouton H (heures) jusqu’à

ce que l’heure désirée s’affiche. Appuyer sur le bouton M (minutes) jusqu’à ce que les minutes désirées s’affichent. L’affichage revient automatiquement à l’heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt

(ON/OFF) pour mettre le climatiseur en marche.

4. Appuyer sur le sélecteur pour

activer l’heure de mise en marche.

1. Appuyer deux fois sur le bouton ST. Les

indications de marche (OFF) et de l’heure clignotent.

2. Appuyer sur le bouton H (heures)

jusqu’à ce que l’heure désirée s’affiche. Appuyer sur le bouton M (minutes) jusqu’à ce que les minutes désirées s’affichent. L’affichage revient automatiquement à l’heure actuelle après 10 secondes.

3. Appuyer sur le bouton de marche/arrêt

(ON/OFF) pour mettre le climatiseur en marche.

4. Appuyer deux fois sur le sélecteur

pour activer l’heure d’arret (OFF TIME).

1. Régler les heures de mise en marche

et d’arrêt comme indiqué aux paragraphes A) et B).

2. Appuyer sur le bouton de marche/arrêt

(ON/OFF) pour mettre le climatiseur en marche.

3. Appuyer trois fois sur le sélecteur

pour mettre en service (ON/OFF) la minuterie combinée. Après la programmation du temporisateur, appuyer sur le bouton ST pour vérifier l’heure de programmation de mise en marche/arrêt (ON/OFF). REMARQUE

REGLAGE DU TEMPORISATEUR 1 HEURE

Cette fonction permet au climatiseur de travailler pendant 1 heure aux conditions sélectionnées, que le climatiseur soit en fonction ou soit arrêté. REGLAGE DU TEMPORISATEUR.

Appuyer quatre fois sur le sélecteur . Le signal du TEMPORISATEUR 1 HEURE en mode de mise en marche s'affiche. ANNULATION DU REGLAGE.

Appuyer sur le bouton ON/OFF pour arrêter le climatiseur.

Attendre que l'unité intérieure s'arrête.

Appuyer de nouveau sur le bouton ON/OFF pour remettre en marche le climatiseur.

Pendant le fonctionnement à la haute puissance la température ambiance pourrait ne pas coincider avec la température sélectionnée. REMARQUE REGLAGE DU HOLIDAY TIMER La fonction Holiday Timer vous permet d’activer l’unité intérieure (qu’elle soit celle d’un système monosplit ou une unité d’un système multisplit), avec un retard programmable jusqu’à 99 jours pour les fonctions Temporisateur quotidien, Temporisateur On, Temporisateur Off (pas valable pour TEMPORISATEUR 1 HEURE) déjà décrit dans cette notice. Avec cette fonction vous pouvez programmer la mise en marche du climatiseur après un long week end, un séjour d’une semaine ou plus, ecc… Pour activer cette fonction vous devez suivre les points suivants dans l’ordre:

1. Appuyez et maintenez enfoncé le bouton “SELECTION

DU TIMER” de la télécommande (horloge figure) pendant plus de 6~7 secondes. Vous allez entrer dans le menu pour sélectionner le nombre de jours de retard.

2. Sélectionnez le temporisateur désiré (Temporisateur

quotidien, Temporisateur On, Temporisateur Off) en appuyant sur le même bouton “SELECTION DU TIMER”.

3. Réglez avec le bouton “+” le nombre de jours de retard

4. Appuyez et maintenez enfoncé de nouveau le bouton

“SELECTION DU TIMER” pendant plus de 6~7 secondes. Vous revenez au menu normal de la télécommande. A ce point, le symbole du temporisateur désiré clignote et le temporisateur correspondante sera activé seulement après les jours de retard réglés.

Quand ce programme est sélectionné la vitesse du ventilateur intérieur est réglée automatiquement et le climatiseur fonctionne à la puissance maximum en dans le mode de fonctionnement sélectionné (refroidissement ou chauffage). 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 369

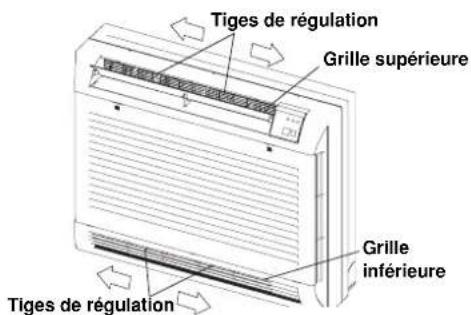

HORIZONTALEMENT (manuel) Le flux de l’air peut être réglé horizontalement en déplaçant les ailettes verticales vers la gauche ou vers la droite, comme indiqué dans les figures de chaque modèle. VERTICALEMENT (avec télécommande) S’assurer que la télécommande est allumée. La télécommande permet de régler le volet. Fixe:

positions Oscillation continue Oscillation automatique Ce climatiseur est équipé de deux grilles de sortie d’air: la grille supérieure, avec le volet, et la grille inférieure. Tiges de régulation Grille supérieure Grille inférieure Tiges de régulation

• Utiliser le bouton FLAP de la télécommande pour ajuster la position du volet. Si l’on déplace le volet de la main, il y aura un décalage entre la position préconisée par la télécommande et la position réelle. Dans ce cas, mettre l’appareil hors tension, attendre que le volet se referme, puis remettre l’appareil sous tension. La position du volet sera à nouveau normale.

• Ne pas diriger le volet vers le bas pendant le refroidissement car une condensation risque de se produire autour de la sortie d’air et de s’égouter. ATTENTION Ne pas déplacer le volet à la main pendant le fonctionnement ATTENTION REMARQUE

Le volet se referme automatiquement quand l’appareil est mis hors tension.

Quand l’unité commence à fonctionner en chauffage, le ventilateur s’arrête et le volet reste en position 4 (si l’oscillation automatique est sélectionnée) jusqu’à ce que l’air soufflé par l’appareil commence à se réchauffer. Une fois que l’air est réchauffé, la position du volet et la vitesse du ventilateur passent aux réglages spécifiés par la télécommande. Seulement grille supérieure

POSITION RECOMMANDEE DU VOLET

HEAT FAN SWEEP COOL DRY SWEEP Pendant le refroidissement ou la déshumidification, surtout avec beaucoup d'humidité dans la pièce, régler les ailettes verticales droites. Si les ailettes sont réglées nettement vers la gauche ou vers la droite, des goutelettes de condensation sur la grille de sortie d'air pourraient se former. ATTENTION 3742540641-U-AFIA-BS11DC-V2 20-07-2015 8:46 Pagina 37NETTOYAGE DU FILTRE Utiliser un aspirateur pour enlever la poussière. Si la poussière colle au filtre, laver le filtre avec de l’eau tiède et savonneuse, le rincer à l’eau claire et le sécher.

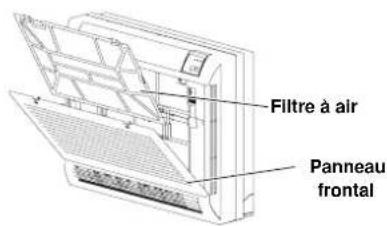

Le filtre situé derrière la grille d’arrivée d’air doit être vérifié et nettoyé au moins une fois toutes les deux semaines. Panneau frontal Filtre à air 1.Ouvrir le panneau frontal en appuyant sur les deux points“PUSH” et puis tirer vers vous. 2.Retirer le filtre à air comme indiqué dans la figure. Nettoyer le filtre. 3.Remettre le filtre et fermer le panneau frontal.

Ne jamais utiliser de dissolvants ni de produits chimiques puissants. Ne pas nettoyer l’unité intérieure avec de l’eau très chaude.

Certains bords métalliques et les ailettes de l’échangeur, étant coupants, doivent être manipulés avec precautions lors du nettoyage sous peine de provoquer des blessures. l L’échangeur et les autres composants de l’unité extérieure doivent être nettoyés tous les ans. Consulter le Service Après Vente. ATTENTION

Pour éteindre le climatiseur, appuyer le bouton de fonctionnement (ON/OFF). Coupure de courant pendant le fonctionnement. En cas de coupure de courant, l’appareil s’arrête. Quand l’alimentation est rétablie, l’appareil se redénarre automatiquement après 3 minutes. REMARQUE Si la télécommande a été perdue ou si elle ne fonctionne pas, procéder comme suit:

1. CLIMATISEUR ARRETE.

Pour mettre le climatiseur en marche, appuyer le bouton de fonctionnement (ON/OFF). Le climatiseur se mettra en marche avec la GRANDE vitesse du ventilateur. Le réglage de la température est de 25°C pour le mode refroidissement et 21°C pour le chauffage. REMARQUE

FONCTIONNEMENT SANS LA TELECOMMANDE

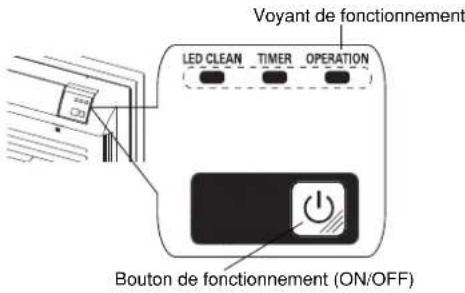

Bouton de fonctionnement (ON/OFF) Voyant de fonctionnement

Les opérations d’entretien doivent être effectuées par du personnel de l’assistance technique.

Pour toute sécurité, éteindre le climatiseur et le débrancher de la prise secteur, avant de commencer le nettoyage.

Ne pas verser de l’eau sur l’unité intérieure pour la nettoyer. Cela pourrait abîmer les composants internes et provoquer des décharges électriques.

CARROSSERIE ET GRILLE

Nettoyer la carrosserie et la grille de l’unité intérieure avec la brosse d’un aspirateur ou avec un chiffon propre et doux. Si ces parties sont sales, les nettoyer avec un chiffon propre humecté d’un détergent liquide doux. Quand on nettoie la grille, faire attention de ne pas modifier la place des ailettes en frottant. AVERTISSEMENT

AVERTISSEMENT l Ne pas utiliser de téléphone portable près du climatiseur, pour éviter des perturbations au bon fonctionnement de celui-ci. Dans le cas où un fonctionnement anormal est remarqué (le voyant de fonctionnement (OPERATION) s'allume, mais l'unité extérieure ne fonctionne pas), rétablir le fonctionnement normal en coupant l'alimentation électrique pendant à peu près 3 minutes, au moyen du disjoncteur général ou de la fiche, ensuite remettre en marche le climatiseur. Si le climatiseur ne marche pas correctement, effectuer les vérifications suivantes avant d'appeler le Service Après Vente. Si le problème persiste, prendre contact avec le vendeur ou le Service Après Vente.

EVITER: l D’obstruer les grilles d’arrivée et de sortie d’air de l’appareil. Si elles sont bouchées, l’appareil ne fonctionnera pas de façon satisfaisante et il risque d’être endommagé. l De laisser le soleil pénétrer pleinement dans la pièce. Utiliser des persiennes ou des rideaux. VERIFIER: l Que le filtre à air soit toujours propre. Un filtre colmaté diminue les performances de l’appareil l Que toutes les portes, les fenêtres et autres ouvertures soient fermées pour éviter des infiltrations d’air. Panne: Le climatiseur ne fonctionne pas du tout. Cause possible:

1. Coupure de courant.

2. Disjoncteur activé.

3. La touche de marche/arrêt de fonctionnement est

positionnée sur OFF.

4. Les piles de la télécommande sont usées.

2. Prendre contact avec un service après-vente.

3. Appuyer à nouveau sur la touche.

4. Remplacer les piles.

Panne: Refroidissement ou chauffage insuffisant. Cause possible:

1. Filtre à air sale ou obstrué.

2. Source de chaleur ou trop de monde dans la pièce.

3. Portes et/ou fenêtres ouvertes.

4. Obstacle devant l’arrivée ou la sortie d’air.

5. Température réglée sur la télécommande trop haute.

6. La température extérieure est insuffisante (version

7. Le système de dégivrage ne fonctionne pas (version

réversible). Remède:

1. Nettoyer les filtres à air afin d’améliorer la circulation

2. Si possible, éliminer la source de chaleur.

3. Les fermer pour empêcher la pénétration d’air froid ou

4. Retirer l’obstacle pour assurer une bonne circulation

5. Régler de nouveau la température sur la télécommande.

6. Essayer d’utiliser un chauffage d’appoint.

7. Consulter le concessionnaire.

Panne: Le climatiseur émet des craquements. Cause possible:

1. Pendant le fonctionnement, à la suite d’un changement

de température les pièces en plastique de l’appareil se dilatent ou se rétrécissent, ce qui provoque un léger craquement. Remède:

1. C’est normal et le bruit disparaît quand les températures

du climatiseur se sont stabilisées.

1. Les filtres à charbon actif sont dans un sac en

2. Ouvrir le sac juste avant le montage des filtres à charbon

actif, sinon la durée de l'effet désodorisant du filtre peut être réduite. Le filtre à charbon actif doit être monté en addition du filtre standard Il est formé de deux couches: - La première fonctionne comme filtre à haute efficacité et elle retient aussi les petites particules dans l'air. - La deuxième couche est formée de charbon actif qui purifie l'air des odeurs. Ce filtre à charbon actif ne permet ni d'éliminer les vapeurs et les gaz nocifs ni de ventiler l'air de la salle. Il faut donc ouvrir fréquemment les portes ou les fenêtre si l'on utilise des appareils de chauffage au gaz ou au pétrol. Sinon dans des cas extrêmes les risques d'asphyxie ne sont pas exclus AVERTISSEMENT

REMPLACEMENT DU FILTRE A CHARBON ACTIF

l Le filtre est démontable.l Ne jeter pas le cadre du filtre, si présent.l Un filtre usagé ne peut pas être réutilisé même après un nettoyage. l Des filtres peuvent être obtenus auprès de votre revendeur le plus proche. l Remplacer le filtre après six mois d’utilisation. MISE EN PLACE DU FILTRE A CHARBON ACTIF Le filtre à charbon actif doit être installé derrière le filtre à air.

1. Déposer le filtre à air.

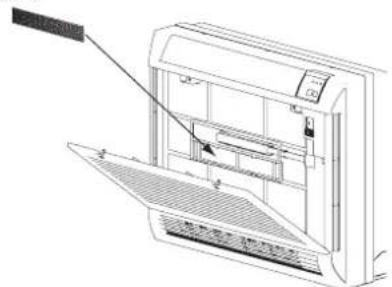

2. Installer le filtre à charbon actif dans la position illustrée

3. Réinstaller le filtre à air.

F F Vous n’avez pas adressé l'unité correc- tement. Le mode de fonctionnement sélectionné n'est pas compatible avec le Système (par exemple, on a sélectionné le mode chauffage, lorsque le système était en refroidissement, ou vice versa). Le ventilateur s’arrête et le volet se referme. Le système redémarre automati- quement lorsque vous sélection- nez l’adresse correctement. Le ventilateur s’arrête et le volet se referme. Le système redémarre automati- quement lorsque vous sélection- nez un mode de fonctionnement correct. Régler l’adresse circuit de réfrigération unité extérieure/intérieure (voir la notice d’installation). Sélectionner un mode disponible ou compatible avec les autres unités du Système.

O O F Panne de l’unité extérieure. Le ventilateur s’arrête et le volet se referme. Le système redémarre automati- quement lorsque le problème sur l’unité extérieure est résolu. Vérifier le code d’erreur par les voyants sur la carte de l’unité extérieure. Suivre les indication de autodiagnostic de l’unité extérieure. TABLEAU AUTODIAGNOSTIC O = VOYANT étaint

F F F Panne de communication entre unité intérieure/extérieure Le ventilateur s’arrête et le volet se referme après 30 secondes de manque de communication. Le système redémarre automati- quement lorsque la communica- tion est rétablie. Vérifier que la connexion entre C1 et C2 sur le bornier de l’unité extérieure est correcte (bornes C1 reliées entre elles, bornes C2 reliées entre elles). Vérifiez que vous avez installé un câble de communication blindé. Vérifier que l’interrupteur SW2 pour le réglage de l’adresse de communication est placé correctement. Vérifier que tous les câble de terre sont connectés correctement. Vérifier que le blindage du câble de communication est connecté correcte- ment. Vérifier le fusible de communication de l’unité extérieure et intérieure. Vérifier que l’unité extérieure est bran- chée et fonctionne. Vérifier que toutes les cartes électroni- ques sont branchés. Vérifier que le câble d’alimentation n’est pas connecté aux bornes de com- munication. Vérifier qu’il n’y a pas des traces de brûlures sur les cartes, en particulier à proximité des câble de communication. Vérifier que le moteur du ventilateur n’est pas endommagé et qu’il n’y a pas un court-circuit sur la carte de l’unité intérieure. O = VOYANT étaint

F F O Sonde échangeur intérieure défec- tueuse ou débranchée. Le ventilateur s’arrête et le volet se referme. Le système redémarre automati- quement lorsque la sonde est reparée. Vérifiez que les sondes sont correcte- ment connectées à la carte selon le schéma électrique. Vérifiez que les sondess ne sont pas endommagées et, si nécessaire, rem- placer les.

F O F Sonde air/humidité défectueuse ou débranchée. Le ventilateur s’arrête et le volet se referme. Le système redémarre automati- quement lorsque la sonde est reparée. Vérifiez que les sondes sont correcte- ment connectées à la carte selon le schéma électrique. Vérifiez que les sondess ne sont pas endommagées et, si nécessaire, rem- placer les.

O F F Erreur du moteur-ventilateur. Le ventilateur s’arrête et le volet se referme. Le système redémarre automati- quement après quelques secon- des. Vérifiez que le moteur-ventilateur est correctement connecté à la carte selon le schéma électrique. Vérifiez que le moteur-ventilateur n'est pas verrouillé. Vérifiez que le moteur-ventilateur n’est pas endommagé et, si nécessaire, remplacer le.

O F O Combinaison entre l'unité extérieure et les unités intérieures n'est pas correcte. Le ventilateur s’arrête et le volet se referme. Vérifiez que vous avez sélectionné, lors de l'installation du système, une combinaison correcte entre l'unité exté- rieure et les unités intérieures. Vérifiez qu'aucun des unités intérieures du système a une erreur de communi- cation. Si présent, d'abord résoudre cette erreur. REMARQUE: Si ce n'est pas résolu avec les actions ci-dessus, contactez votre service après-vente. O = VOYANT étaint

= VOYANT allumé F = VOYANT qui clignote15 AVERTISSEMENT POUR L’ELIMINATION CORRECT DU PRODUIT AUX TERMES DE LA DIRECTIVE EUROPEENNE 2012/19/UE Au terme de son utilisation cet équipement ne doit pas être éliminé avec les ordures ménagères. Le produit doit être remis à l’un des centres de collecte sélective locaux ou auprès des revendeurs assurant ce service. Eliminer séparément un équipement électrique et électronique permet d’éviter des potentielles retombées négatives pour l’environnement et la santé humaine dérivant d’une élimination incorrect et permet de récupérer les matériaux qui le composent dans le but d’une économie importante en termes d’énergie et de ressources. Pour rappeler l’obligation d’éliminer séparément ces équipements, le produit porte le symbole d’un caisson à ordures barré. INFORMATIONS SUR L’ELIMINATION CORRECTE DE LA BATTERIE SELON LA DIRECTIVE EUROPEENNE 2006/66/CE Veuillez remplacer la batterie quand sa charge électrique est vide. Ne pas éliminez cette batterie avec les déchets ménagers. On doit livrer la batterie aux centres spéciaux pour la récolte des déchets de la communauté locale ou à un marchand qui peut rendre ce service. L’élimination séparée d’une batterie empêche tous les effets négatifs sur l’ambiance et la santé et permet de recycler les composantes pour obtenir une épargne considérable d’énergie et de ressources. Pour souligner l’obligation d’éliminer la batterie séparément, on a marqué la batterie avec le symbole d’un caisson à ordures barré. REGLEMENT (UE) n ° 517/2014 RELATIF AUX GAZ À EFFET DE SERRE L'appareil contient R410A, un gaz fluoré à effet de serre, avec un potentiel de réchauffement global (PRG) de 2087.50. Ne déchargez pas de R410A dans l'atmosphère. SIGNIFICATION ET UTILISATION DES INTERRUPTEURS DE LA TELECOMMANDE Interrupteurs 1 et 2: Ces interrupteurs sont utilisés pour coupler la télécommande avec les unités intérieures spécifiques. Interrupteurs 3 et 4: ces interrupteurs ont été développés pour une utilisation future; actuellement n’ont aucune fonction. Les laisser en position OFF. Interrupteurs 5 et 6: ces interrupteurs règlent la télécommande en mode INFRAROUGES ou CABLEE. La position normale est ON (mode INFRAROUGES). Pour le commande CABLEE, enlever les piles et régler-les en position OFF.

COMMENT ENLEVER LES PILES

l Enlever le couvercle. l Pousser la pile vers le pôle négatif et enlever le pôle positif (comme représenté dans la figure). l Enlever l’autre pile de la même manière.
