Caratteristiche tecniche	Climatizzatore ARGO ULISSE HLA, tipo monoblocco, capacità di raffreddamento di 2,6 kW, classe energetica A++.
Modalità di funzionamento	Raffreddamento, deumidificazione, ventilazione.
Utilizzo	Progettato per uso domestico, ideale per ambienti fino a 80 m³.
Livello sonoro	Silenzioso, livello sonoro di 63 dB in modalità massima.
Dimensioni	Dimensioni compatte per un facile posizionamento: 75 x 45 x 40 cm.
Peso	Peso di 30 kg, facilitando il trasporto.
Manutenzione	Filtri lavabili, manutenzione consigliata ogni 6 mesi.
Sicurezza	Dotato di un sistema di protezione contro il surriscaldamento e i cortocircuiti.
Accessori inclusi	Telecomando, kit di montaggio per finestra.
Garanzia	Garanzia di 2 anni su parti e manodopera.

Domande frequenti - ULISSE HLA ARGO

Come si regola la temperatura sull'ARGO ULISSE HLA?

Per regolare la temperatura, utilizzare il telecomando fornito. Premere il pulsante 'Temperatura' e regolare con le frecce per aumentare o diminuire la temperatura desiderata.

Cosa fare se l'ARGO ULISSE HLA non si avvia?

Verificare che l'apparecchio sia correttamente collegato e che la presa funzioni. Assicurarsi inoltre che l'interruttore automatico non sia scattato. Se il problema persiste, contattare il servizio clienti.

Come si pulisce il filtro dell'ARGO ULISSE HLA?

Per pulire il filtro, rimuoverlo dall'apparecchio, quindi aspirare la polvere con un aspirapolvere o sciacquarlo con acqua tiepida. Lasciarlo asciugare completamente prima di rimetterlo in posizione.

L'ARGO ULISSE HLA fa rumore, è normale?

Un certo livello di rumore è normale durante il funzionamento. Tuttavia, se il rumore è eccessivo, verificare che l'apparecchio sia installato su una superficie piana e stabile. Se il problema persiste, contattare il servizio post-vendita.

Come si cambia la modalità di funzionamento dell'ARGO ULISSE HLA?

Utilizzare il telecomando per cambiare la modalità di funzionamento. Premere il pulsante 'Modalità' e selezionare la modalità desiderata (Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione).

Qual è il livello di consumo energetico dell'ARGO ULISSE HLA?

L'ARGO ULISSE HLA è progettato per essere efficiente dal punto di vista energetico. Consultare l'etichetta energetica fornita con l'apparecchio per informazioni specifiche sul consumo.

Come si programma un timer sull'ARGO ULISSE HLA?

Per programmare il timer, premere il pulsante 'Timer' sul telecomando. Quindi, utilizzare le frecce per impostare il tempo di spegnimento o accensione dell'apparecchio.

Cosa fare se il condizionatore non raffredda correttamente?

Verificare che finestre e porte siano chiuse. Assicurarsi che il filtro sia pulito e che l'unità esterna non sia ostruita. Se il problema persiste, contattare il servizio clienti.

L'ARGO ULISSE HLA è facile da installare?

Sì, l'ARGO ULISSE HLA è progettato per essere installato facilmente. Seguire le istruzioni fornite nel manuale d'uso per un'installazione senza problemi.

Dove posso trovare pezzi di ricambio per l'ARGO ULISSE HLA?

I pezzi di ricambio possono essere ordinati presso il rivenditore locale o direttamente sul sito del produttore. Assicurarsi di avere a portata di mano il modello dell'apparecchio.

MANUALE UTENTE ULISSE HLA ARGO

IDENTIFICAZIONE E SOLUZIONE PROBLEMI DI FUNZIONAMENTO ....... 13

SIMBOLI SCHEMI ELETTRICI ...................................................................... 14

Questo condizionatore d’aria è dotato delle funzioni di raffreddamento, deumidificazione e ventilazione , di raffreddamento, deumidificazione, riscaldamento e ventilazione . I dettagli su queste funzioni sono forniti di seguito; riferitevi a queste descrizioni quando usate il condizionatore d’aria. NOTA

INFORMAZIONI RIGUARDANTI IL PRODOTTO

In caso di difficoltà o se si hanno dei dubbi riguardo al condizionatore d’aria, sono necessarie le seguenti informazioni. I numeri del modello e quelli di serie si trovano sulla targhetta del nome, sul climatizzatore. No. del modello ................................................................. No. di serie ....................................................................... Data di acquisto ................................................................ Indirizzo del rivenditore ..................................................... Numero di telefono .............................

SIMBOLI DI AVVERTIMENTO

I seguenti simboli sono usati in questo manuale per mettere in guardia l’utente ed il personale di servizio sulle condizioni potenziali di pericoli personali o di danni al prodotto. Questo simbolo si riferisce a pericoli o a interventi che possono causare ferite gravi o la morte. Questo simbolo si riferisce a pericoli o a interventi che possono causare danni al prodotto.

AVVERTIMENTOPRECAUZIONECOOL /DRY/FANCOOL /DRY/HEAT/FAN

DICHIARAZIONE DI CONFORMITÀ

Questo prodotto è marcato in quanto conforme alle Direttive. - Bassa tensione n. 2006/95/CE. - Compatibilità elettromagnetica n. 89/336/CEE, 92/31/CEE e 93/68/CEE. Questa dichiarazione sarà nulla nel caso di impiego diverso da quello dichiarato dal Fabbricante e/o di mancata osservanza, anche solo parziale, delle istruzioni d’installazione e/o d’uso.

COOL /DRY/FANCOOL /DRY/HEAT/FAN

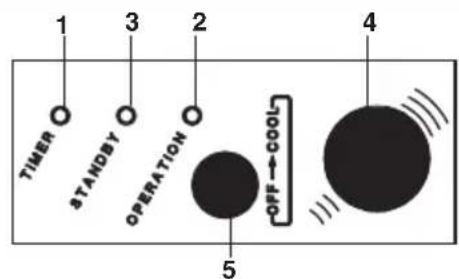

1. Spia TIMER: si accende quando l’unità è controllata

2. Spia funzionamento (OPERATION): si accende

quando l’unità è in funzione. Lampeggia una volta per avvisare che il segnale del telecomando é stato ricevuto e memorizzato. Lampeggia con il contemporaneo arresto del condizionatore durante lo scarico della condensa in eccesso, oppure per il malfunzionamento dello stesso sistema di evacuazione condensa. IL PRODOTTO

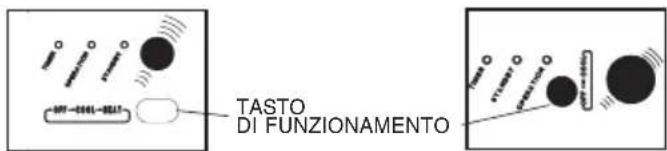

5. Tasto funzionamento (senza telecomando):

Premere questo tasto per passare da una funzione all’altra (OFF, COOL e HEAT).

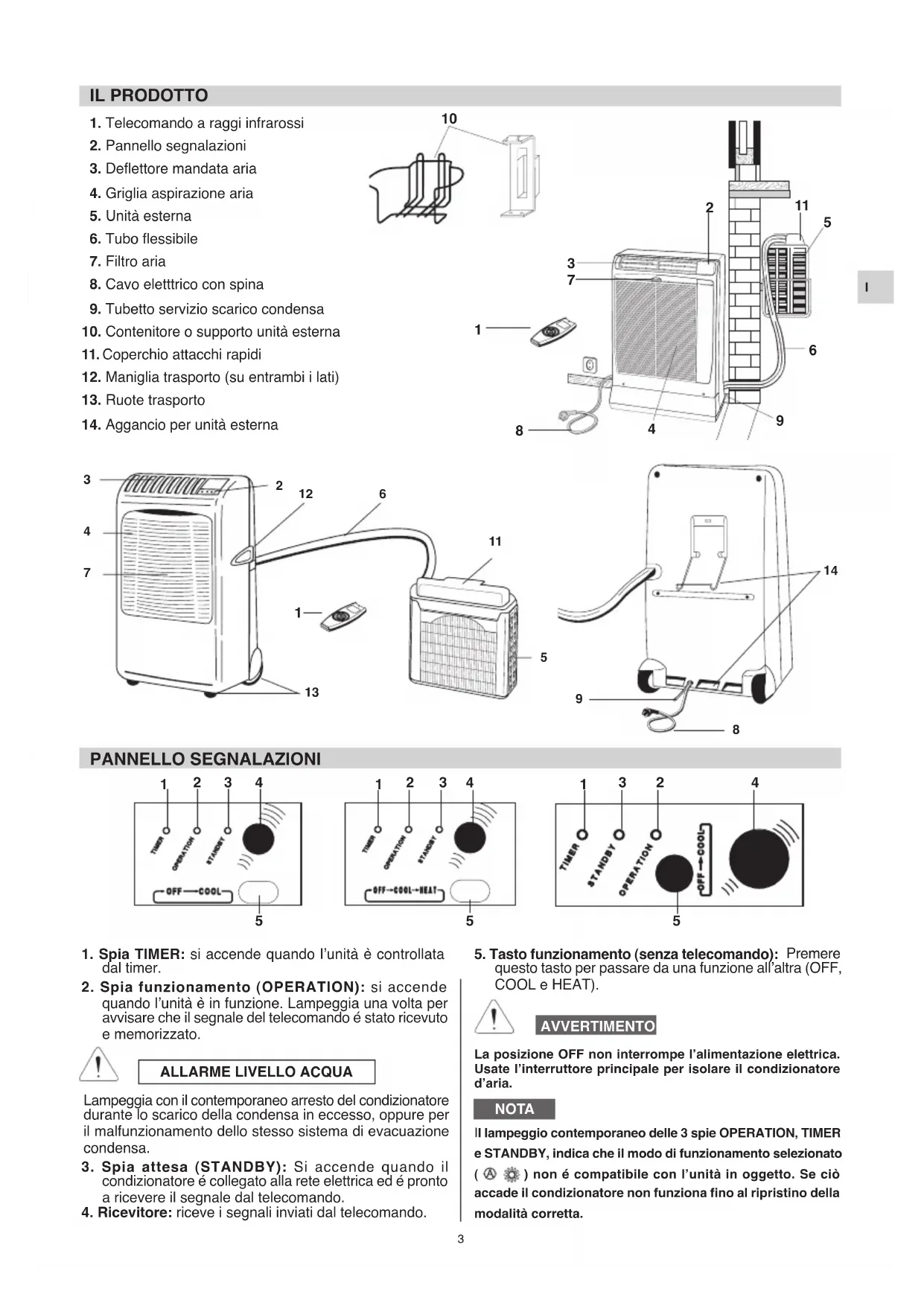

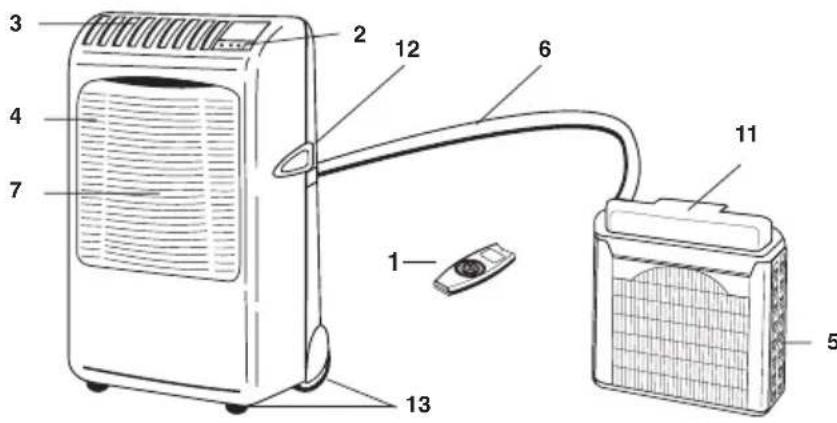

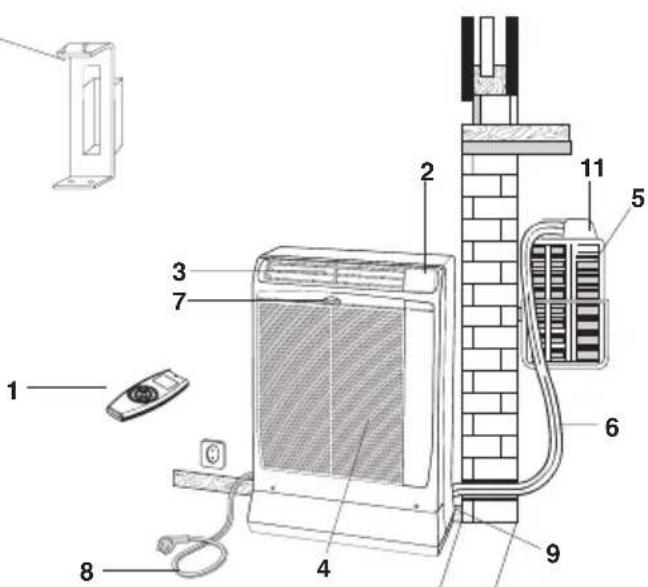

01. Telecomando a raggi infrarossi

02. Pannello segnalazioni

03. Deflettore mandata aria

, 4. Griglia aspirazione aria , 5. Unità esterna

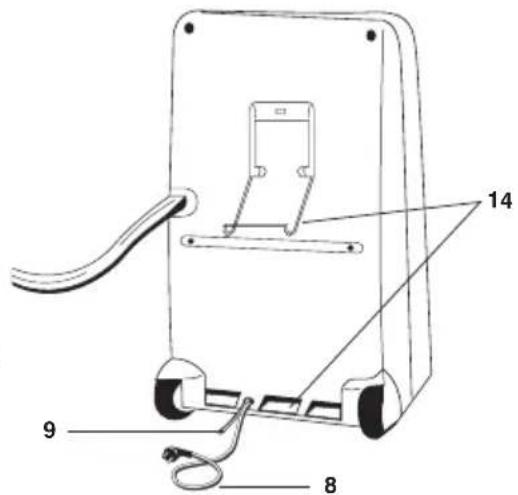

08. Cavo eletttrico con spina

09. Tubetto servizio scarico condensa

10. Contenitore o supporto unità esterna

11. Coperchio attacchi rapidi

12. Maniglia trasporto (su entrambi i lati)

14. Aggancio per unità esterna

3. Spia attesa (STANDBY): Si accende quando il

condizionatore é collegato alla rete elettrica ed é pronto a ricevere il segnale dal telecomando.

4. Ricevitore: riceve i segnali inviati dal telecomando.

La posizione OFF non interrompe l’alimentazione elettrica. Usate l’interruttore principale per isolare il condizionatore d’aria. AVVERTIMENTO NOTA Il lampeggio contemporaneo delle 3 spie OPERATION, TIMER e STANDBY, indica che il modo di funzionamento selezionato ( ) non é compatibile con l’unità in oggetto. Se ciò accade il condizionatore non funziona fino al ripristino della modalità corretta. A-374253004-2007 7-02-2006 15:06 Pagina 15ISTRUZIONI DI SICUREZZA ● Mai usare o conservare benzina o altri liquidi infiammabili vicino al condizionatore. E' molto pericoloso. Inoltre, non installare sotto l’unità, apparecchiature elettriche non protette con grado di protezione IPX1 (protezione all’acqua a caduta verticale). ● Il costruttore non si assume responsabilità alcuna nel caso in cui le norme di sicurezza e antinfortunistiche non vengano rispettate. ● Non usare mai né l’interruttore generale né la spina come mezzo per arrestare o avviare il climatizzatore Usate sempre il tasto di accensione/spegnimento (ON/OFF). ● Non inserite oggetti nel condizionatore. E’ molto pericoloso perché il ventilatore gira ad alta velocità. ● Non lasciate giocare i bambini con il condizionatore d’aria. ● Non raffreddate eccessivamente la stanza se ci sono bambini molto piccoli o degli invalidi. AVVERTIMENTO PRECAUZIONE Prima di usare il climatizzatore ● Verificate che la tensione nominale monofase di alimentazione nel luogo di utilizzo sia di 220/240 Volt. ● Il collegamento elettrico é di tipo X con cavo preparato in modo speciale; qualora fosse danneggiato dall’uso, per la sostituzione, rivolgersi al Centro Assistenza. ● Assicuratevi che la presa dell'impianto elettrico sia sempre provvista di messa a terra efficiente. ● Assicuratevi che l'impianto elettrico sia in grado di erogare la corrente d'esercizio necessaria per il climatizzatore oltre a quella assorbita normalmente da altre utenze (elettrodomestici, illuminazione). Vedere gli assorbimenti massimi indicati sulla targhetta dati posta sull'apparecchio. ● Installare un interruttore bipolare, con fusibile di protezione del tipo ritardato, a monte della presa d'alimentazione di 10A. ● Assicuratevi che interruttori automatici e valori di protezione dell'impianto siano in grado di sopportare la corrente di spunto (normalmente per un tempo inferiore a 1 secondo). ● Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. Per i dettagli, consultare il rivenditore o un elettricista. ● Leggete attentamente questo manuale prima di usare il condizionatore d’aria. In caso di dubbi o problemi, rivolgetevi al rivenditore o centro assistenza autorizzato. ● Questo condizionatore d’aria è stato progettato per creare condizioni climatiche ideali nella vostra stanza. Usatelo soltanto per questo scopo specifico e come descritto in questo manuale.

LUOGO DI INSTALLAZIONE

● Non installare questo condizionatore d’aria dove ci sono fumi, gas infiammabili o molta umidità, come in una serra. ● Non installare il condizionatore dove ci sono apparecchiature che generano un calore eccessivo. ● Non installare l'unità interna in locali dove potrebbe essere investita da spruzzi d'acqua (es. lavanderia). Evitare: Per proteggere il condizionatore d’aria dalla corrosione eccessiva, non installate l’unità esterna dove può essere esposta direttamente agli spruzzi d’acqua marina o a vapori solforosi nelle stazioni climatiche. ● Assicurare la libera circolazione dell'aria all'unità interna. Non ostruire con tendaggi o simili la griglia di aspirazione e quella di mandata. La parte superiore deve essere libera da qualsiasi ostacolo, non depositare oggetti sul climatizzatore. AVVERTIMENTO UNITÀ INTERNA (SOLO PER IL MODELLO IN FIGURA) 1.Per rendere agevoli gli spostamenti del climatizzatore, appendete l'unità esterna al gancio posto sul retro dell'unità interna, avendo cura di non torcere il tubo flessibile, né fargli compiere curve con raggio molto stretto. UNITÀ ESTERNA 1.Per spostare l'unità esterna, afferratela sempre per la maniglia, mai per il tubo flessibile. 2.Non lasciate mai penzolare l'unità esterna dalla finestra, appesa al tubo flessibile. 3.Quando ritirate l'unità esterna dopo il funzionamento, scaricate l'eventuale condensa residua inclinando l'unità. NO! MASSIMO DISLIVELLO

ATTENZIONE! Il climatizzatore è dotato di un sistema di protezione del compressore dai sovraccarichi che non consente la partenza del compressore se non sono trascorsi almeno 3 minuti da un precedente arresto. AVVERTENZE IMPORTANTI GIG A-374253004-2007 7-02-2006 15:06 Pagina 165

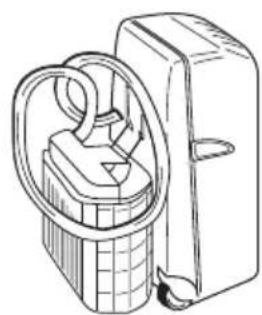

POSIZIONAMENTO UNITÀ ESTERNA

L'unità esterna deve sempre essere mantenuta in posizione verticale e ben livellata. Assicurarsi che non vi siano ostacoli alla libera circolazione dell'aria. Un piedino sporgente sul retro dell'unità garantisce la minima distanza dalla parete (3 cm). Garantire una distanza minima da eventuali pareti di cm. 15 sui lati e cm. 80 sul fronte dell'unità.

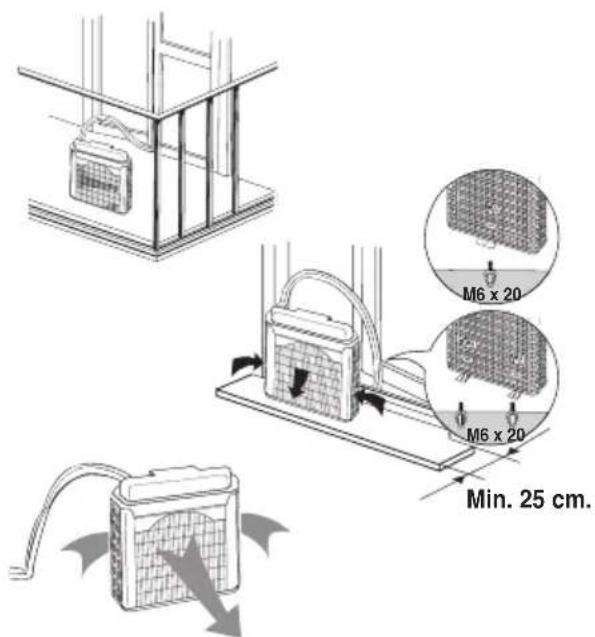

INSTALLAZIONE TIPO A

Se disponete di un balcone, oppure di una finestra con davanzale abbastanza profondo (min. 25 cm) potete appoggiare l'unità esterna liberamente. Per maggiore sicurezza consigliamo di fissare il piedino posteriore dell'unità al davanzale con un tassello ad espansione M6 x 20. Il tubo flessibile potrà passare facilmente tra i battenti accostati della finestra o porta-balcone, bloccati in posizione di minima apertura. INSTALLAZIONE TIPO B (CON CONTENITORE)

1. Fissare il contenitore al muro sotto il davanzale della finestra.

2. Inserire l’unità esterna nel contenitore e controllare che sia

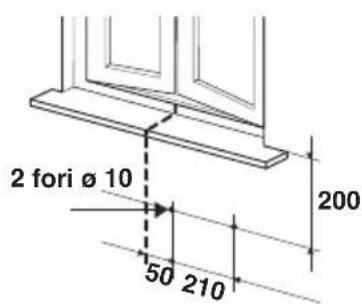

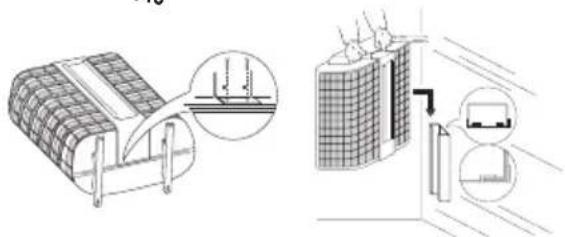

a livello. INSTALLAZIONE TIPO C (CON SUPPORTO)

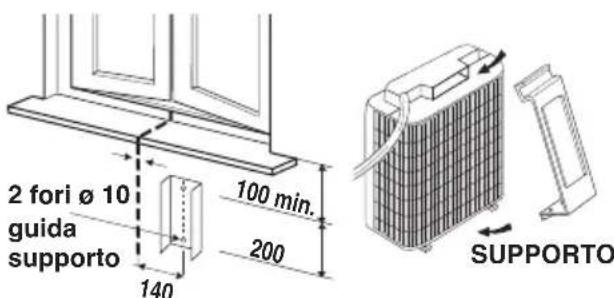

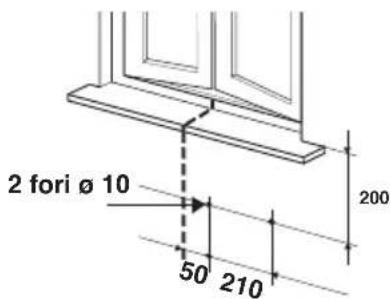

1. Fissare la guida supporto al muro sotto il davanzale della

2. Inserire il supporto nella maniglia dell’unità esterna e

capovolgere quest’ultima come da figura.

3. Posizionare il supporto e fissarlo al bordo dell’unità

esterna con le viti.

4. Inserire il supporto fissato all’unità esterna nella

guida fissata al muro. Verificare che sia a livello. 2 fori ø 10 SUPPORTO CONTENITORE 2 fori ø 10 guida supporto

Il climatizzatore è composto da due unità collegate tra di loro da un tubo flessibile. L'unità interna va collocata nel locale da condizionare, in prossimità di una finestra, porta-balcone o parete esterna. L'unità esterna, che assicura lo smaltimento del calore e della condensa, va collocata all'esterno, sul davanzale della finestra, sul balcone o appesa al muro. Min. 25 cm. M6 x 20M6 x 20

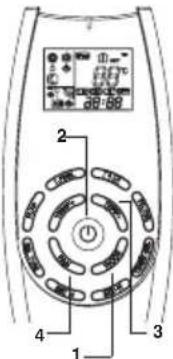

Indirizzare il telecomando con la testina del trasmettitore verso il ricevitore posto sul condizionatore d’aria. UNITÀ INTERNA TELECOMANDO

In condizioni normali la temperatura ambiente viene rilevata e controllata dal sensore di temperatura posizionato all’interno del telecomando (icona IFEEL attiva sul display). Questa funzione permette di creare una temperatura ambiente ottimale perché il telecomando trasmette la temperatura dalla posizione in cui vi trovate. Quindi, usando questa funzione, il telecomando deve sempre essere indirizzato verso il condizionatore.

E’ possibile disattivare il sensore di temperatura del te- lecomando premendo il tasto I FEEL. In tal caso la rela- tiva icona sul display si spegne e diventa operativo il sen- sore presente all’interno dell’unità. Il telecomando trasmette il segnale della temperatura ambiente alla pressione di ogni tasto ed automatica- mente ogni cinque minuti. Se, a causa di inconvenienti, l’unità non riceve il se- gnale del telecomando il condizionatore d'aria utiliz- za, per il controllo della temperatura ambiente, il sen- sore presente all’interno dell’unità. In questi casi la temperatura vicino al telecomando può differire dalla temperatura rilevata nella posizione del condizionato- re d'aria. ● Inserire due batterie da 1,5 V-DC tipo AAA alcaline rispettando la polarità indicata sul telecomando. L’indicazione dell’ora sul display lampeggia. Premere il tasto SEL TYPE. Il telecomando ora é pronto per funzionare. ● La durata media delle batterie è di sei mesi e dipende dalla frequenza con cui si usa il telecomando. Rimuovere le batterie nel caso di lungo inutilizzo del telecomando (oltre un mese). Sostituire le batterie quando la spia di trasmissione dati del telecomando non lampeggia oppure quando il condizionatore non risponde ai comandi del telecomando. ● Le batterie del telecomando contengono sostanze inquinanti. Terminata la loro vita utile, devono essere smaltite secondo le vigenti normative.

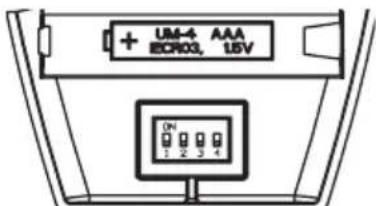

● Rimuovere il coperchio sul retro del telecomando e verificare che i 4 micro-interruttori siano impostati come in figura: A-374253004-2007 7-02-2006 15:06 Pagina 187 PULSANTE “NIGHT” (programma notturno) Per i dettagli vedere “Programma notturno”. Quando si preme questo pulsante il simbolo appare sul visore, e il microprocessore del telecomando regolerà la temperatura selezionata per risparmiare energia. TELECOMANDO TRASMETTITORE Quando vengono premuti i pulsanti del telecomando, il simbolo si accede sul visore per trasmettere i cambiamenti della regolazione al ricevitore del climatizzatore.

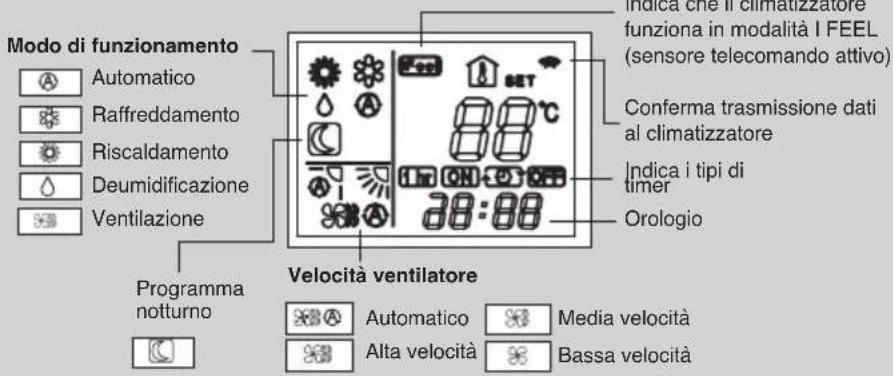

PULSANTI SELEZIONE TEMPERATURA

TEMP - (più freddo) Premere questo pulsante per diminuire la temperatura selezionata. TEMP + (più caldo) Premere questo pulsante per aumentare la temperatura selezionata. SENSORE Un sensore di temperatura all’interno del telecomando rileva la temperatura am- biente.

Premere questo pulsante per selezionare le funzioni:

• impostazione dell’ora

• impostazione del timer ON/OFF Per dettagli vedere le sezioni “COME REGOLARE L’OROLOGIO” e “REGOLAZIONE DEL TIMER”.

SELETTORE SENSORE DI

TEMPERATURA Premere il pulsante I FEEL per modificare l’impostazione del sensore di temperatura attivo ( da telecomando a condizionatore e viceversa). PULSANTE “FAN” (velocità ventilatore) La velocità del ventilatore viene scelta automaticamente dal microprocessore. Alta velocità ventilatore. Media velocità ventilatore. Bassa velocità ventilatore.

Premendo i pulsanti SET H / SET M è possibile impostare l’ora e il timer. Per dettagli vedere le sezioni “COME REGOLARE L’OROLOGIO” e “REGOLAZIONE DEL TIMER”. PULSANTE ON/OFF (acceso/spento) Il pulsante serve per mettere in funzione o arrestare il climatizzatore.

PULSANTE “TIMER SEL”

Premendo il pulsante sul display viene attivata la procedura per l’impostazione del timer. Per dettagli vedere esempio “REGOLAZIONE DEL TIMER”. VISORE Visualizza le informazioni quando il telecomando è acceso. Modo di funzionamento Velocità ventilatore Alta velocità Automatico Media velocità Bassa velocità Conferma trasmissione dati al climatizzatore Temperatura impostata Indica che il climatizzatore funziona in modalità I FEEL (sensore telecomando attivo) Programma notturno Indica i tipi di timer Automatico Raffreddamento Riscaldamento Deumidificazione Ventilazione

FUNZIONAMENTO Premere questo pulsante per modificare il funzionamento del condizionatore. (automatico) Quando viene scelta la posizione “automatico” il microprocessore sceglie automaticamente tra raffreddamento e riscaldamento in base alla differenza tra la temperatura ambiente e quella impostata sul telecomando. (riscaldamento) Il condizionatore riscalda il locale. (deumidificazione) Il condizionatore riduce l’umidità dell’aria ambiente. (raffreddamento) Il condizionatore raffredda l’aria abbassando la temperatura del locale. (ventilazione) Il condizionatore funziona solo come ventilatore.

Attivo solo per modelli PULSANTI INATTIVI

Quando la temperatura esterna scende sotto lo zero sulla batteria ester- na si forma del ghiaccio che riduce la potenzialità in riscaldamento. Quando questo accade il microprocessore comanda un’inversione del fun- zionamento del condizionatore (sbrinamento). Con questa funzione operativa il ventilatore dell’unità interna si ferma e la spia STANDBY si accende per la durata dello sbrinamento. Il funzionamento in riscaldamento riprende dopo alcuni minuti in relazio- ne alle temperature ambiente ed esterna.

Un condizionatore in versione pompa di calore riscalda l’ambiente sottraendo il calore all’aria esterna. La capacità (efficienza) del sistema si riduce quando la temperatura esterna scende sotto lo zero. Se il condizionatore non riesce a mantenere un valore sufficiente della temperatura si dovrà integrare il riscaldamento con un’altra apparecchiatura. Dopo l’attivazione della funzione riscaldamento, il ventilatore dell’unità interna si fermerà. Questo perché è operativa una protezione “Prevenzione corrente aria fredda” che abiliterà il funzionamento del ventilatore solo dopo che lo scambiatore di calore dell’unità interna sarà sufficientemente caldo. Durante questo periodo la spia STANDBY rimarrà accesa.

COME REGOLARE L'OROLOGIO

RAFFREDDAMENTO Verificare che l’unità sia collegata alla rete elettrica e che la spia STANDBY sia accesa.

1. Premere il pulsante MODE (modo di

funzionamento) fino a far apparire sul visore il simbolo RAFFREDDAMENTO .

2. Premere il pulsante ON/OFF e mettere in funzione

temperatura desiderata (il campo di regolazione varia tra 32 °C massimo e 16 °C minimo). NOTA RISCALDAMENTO

1. Premere il pulsante MODE (modo di funzionamento) fino a far apparire

sul visore il simbolo RISCALDAMENTO .

2. Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3. Premere i pulsanti TEMP+/- per impostare la temperatura desiderata

(il campo di regolazione varia tra 32 °C massimo e 16 °C minimo).

IL VISORE INDICHERÀ IL VALORE DELLA

TEMPERATURA SELEZIONATA.

1. Premere il pulsante MODE (modo di funzionamento) fino a far apparire

sul Visore il simbolo AUTOMATICO .

2. Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3. Premere i pulsanti TEMP+/- per impostare la temperatura desiderata

(il campo di regolazione varia tra 32 °C massimo e 16 °C minimo). DEUMIDIFICAZIONE

1. Premere il pulsante MODE (modo di funzionamento) fino a far apparire

sul visore il simbolo DEUMIDIFICAZIONE .

2. Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

3. Premere i pulsanti TEMP+/- per impostare la temperatura desiderata

(il campo di regolazione varia tra 32 °C massimo e 16 °C minimo).

IL VISORE INDICHERÀ IL VALORE DELLA

TEMPERATURA SELEZIONATA.

AMBIENTE. Il condizionatore automaticamente funzionerà passando dal funzionamento riscaldamento in raffreddamento (o viceversa) in modo da mantenere la temperatura impostata.

4. Premere il pulsante FAN per impostare la velocità ventilatore.

4. Premere il pulsante FAN per impostare la velocità ventilatore.

2. Premere il pulsante SET H fino a visualizzare l’ora desiderata.

Premere il pulsante SET M fino a visualizzare i minuti desiderati. L’indicazione dell’ora sul visore cesserà automaticamente di lam- peggiare dopo 10 secondi.

1. Premere tre volte il pulsante SEL TYPE.

L’indicazione dell’ora inizierà a lampeggiare.

IL VISORE INDICHERÀ IL VALORE DELLA

TEMPERATURA SELEZIONATA.

4. Premere il pulsante FAN per impostare la velocità ventilatore.

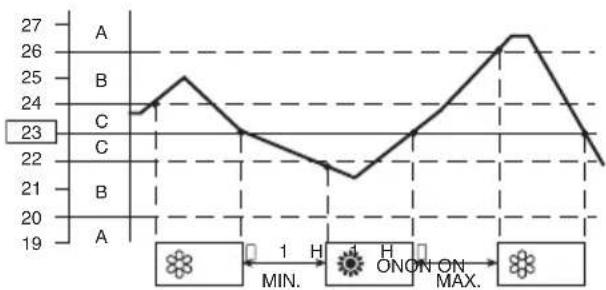

Esempio: schema funzionamento in modalità (Auto) con temperatura ambiente impostata a 23 gradi. ONON ON 1 H 1 H MIN. MAX.

NOTA Il climatizzatore cambia il modo di funzionamento (da freddo a caldo o viceversa) al verificarsi di una delle seguenti condizioni: - ZONA A: cambia se la temperatura varia di almeno 3°C da quella impostata sul telecomando. - ZONA B: cambia se la temperatura varia di almeno 1°C da quella impostata sul telecomando dopo un’ora dallo stop del compressore. - ZONA C: non cambia mai se la temperatura non varia più di 1°C rispetto a quella impostata sul telecomando. NOTA

Usare la funzione deumidificazione quando volete ridurre l’umidità dell’aria ambiente.

Quando la temperatura ambiente raggiunge il valore impostato sul telecomando (termostato) il condizionatore ripete in automatico dei cicli di acceso o spento.

Con la funzione deumidificazione impostata, il ventilatore automaticamente gira alla velocità o si ferma per evitare di raffreddare troppo.

La funzione deumidificazione non può essere attivata quando la temperatura interna è inferiore a 15 °C. NOTA I valori precisati sulla tabella si riferiscono al funzionamento del condizionatore quando è abilitato il sensore sul telecomando (v. selettore del sensore di temperatura). I valori precisati variano leggermente nel caso sia abilitato il sensore posizionato nell’unità interna. La velocità automatica non è attiva nella modalità VENTILAZIONE.

SCELTA VELOCITÀ VENTILATORE

AUTOMATICO Impostare con il pulsante FAN la posizione “AUTOMATICO” . Il microprocessore controllerà automaticamente la velocità del ventilatore. Quando il climatizzatore comincia a funzionare il sensore temperatura rileva la differenza tra la temperatura ambiente e la temperatura impostata e la trasmette al microprocessore che automaticamente sceglie la velocità del ventilatore più idonea. DIFFERENZA TRA

Raffreddamento 2 °C e oltre Massima e deumidificazione Tra 2 e 1 °C Media Meno di 1 °C Minima 2 °C e oltre Massima Riscaldamento Meno di 2 °C Media Alta velocità Media velocità Bassa velocità MANUALE Per regolare manualmente la velocità del ventilatore agire sul pulsante FAN scegliendo la velocità desiderata: NOTA 1°C 1°C

Il programma notturno serve per risparmiare energia elettrica.

1. Premere il pulsante MODE per predisporre il condizionatore in

raffreddamento, deumidificazione o riscaldamento.

2. Premere il pulsante NIGHT.

3. Il simbolo appare sul visore. Per rilasciare il programma

premere nuovamente il pulsante NIGHT. Cos’è il Programma Notturno? All’inizio il condizionatore raffredda o riscalda il locale fino alla temperatura impostata, quindi si arresta. Dopo circa 1 ora la temperatura impostata viene automaticamente modificata come segue (v. grafici).

MODO DI FUNZIONAMENTO MODIFICA TEMPERATURA IMPOSTATA

Riscaldamento Diminuzione di 1 °C Raffreddamento e Deumidificazione Aumento 1 °C Il condizionatore funziona fino alla nuova temperatura impostata, quindi si arresta. Dopo circa 1 ora la temperatura impostata viene nuovamente aumentata di 1°C in raffreddamento e diminuita di 1 °C in riscaldamento. In questo modo si risparmia energia senza pregiudicare il comfort notturno nel locale.

VENTILAZIONE Se si vuole soltanto far circolare aria nel locale senza modificare la temperatura, operare come segue:

Premere il pulsante ON/OFF e mettere in funzione il condizionatore.

2. Premere il pulsante MODE (modo di funzionamento) fino a far apparire

sul visore solo il simbolo ventilazione . A-374253004-2007 7-02-2006 15:06 Pagina 21Se il telecomando non funziona o è stato smarrito, operare come segue: 1.CONDIZIONATORE FERMO Se volete avviare il condizionatore premere il TASTO DI FUNZIONAMENTO per selezionare la modalità desiderata:

• COOL o HEAT per modelli pompa di calore

• COOL per modelli solo freddo

FUNZIONAMENTO SENZA TELECOMANDO

Il condizionatore funzionerà con la velocità ALTA del ventilatore. L’impostazione della temperatura é di 25°C per la modalità raffreddamento e di 21°C per il riscaldamento. NOTA 2.CONDIZIONATORE IN FUNZIONE. Se volete fermare il condizionatore premere il TASTO DI FUNZIONAMENTO fino allo spegnimento della spia OPERATION.

ORIZZONTALE Il flusso d’aria può essere regolato orizzontalmente spostando le alette verticali verso sinistra o verso destra come indicato nella figura successiva. VERTICALE Afferrate il deflettore e fatelo ruotare verso l'alto o verso il basso. Durante il raffreddamento o deumidificazione, specialmente in presenza di alta umidità in ambiente, orientare frontalmente le alette verticali. Orientamenti delle alette all'estrema sinistra o destra potrebbero causare la formazione di condensa e gocciolamenti dalla griglia di uscita aria. PRECAUZIONE GIG OPERAZIONI DI IMPOSTAZIONE TIMER.

• Premere quattro volte il pulsante TIMER SEL. Sul visore appare il simbolo del TIMER 1 ORA. CANCELLAZIONE DEL TIMER.

• Premere il pulsante ON/OFF per spegnere il condizionatore.

• Attendere che l’unità interna sia spenta.

• Premere di nuovo il pulsante ON/OFF per riaccendere il condizionatore.

REGOLAZIONE DEL TIMER 1 ORA

Questa funzione permette al condizionatore di funzionare per 1 ora alle condizioni impostate, indipendentemente se questo sia acceso o spento. A) COME REGOLARE L’ORA DI PARTENZA (ON)

1. Premere una sola volta il pulsante SEL TYPE.

L’indicazione ON e quelle dell’ora inizieranno a lampeggiare.

2. Premere il pulsante SET H fino a quando viene

visualizzata l’ora desiderata. Premere il pulsante SET M fino a quando sono visualizzati i minuti desiderati. L’indicazione sul visore ritornerà ad indicare l’ora corrente dopo 10 secondi.

3. Premere il pulsante ON/OFF per mettere in

funzione il condizionatore.

4. Premere il pulsante TIMER SEL per impostare

il timer sulla funzione ON TIME (partenza). B) COME REGOLARE L’ORA DI FERMATA (OFF)

1. Premere due volte il pulsante SEL TYPE.

L’ indicazione OFF e quella dell’ora inizieranno a lampeggiare.

2. Premere il pulsante SET H fino a quando viene

visualizzata l’ora desiderata. Premere il pulsante SET M fino a quando sono visualizzati i minuti desiderati. L’indicazione sul visore tornerà ad indicare l’ora corrente dopo 10 secondi.

3. Premere il pulsante ON/OFF per mettere in

funzione il condizionatore.

4. Premere due volte il pulsante TIMER SEL per

impostare il timer sulla funzione “ON TIME” (partenza).

1. Regolare il timer come illustrato ai punti A e B.

2. Premere il pulsante ON/OFF per mettere in

funzione il condizionatore.

3. Premere tre volte il pulsante TIMER SEL per

impostare il programma del timer acceso/spento o viceversa.

REGOLAZIONE DEL TIMER

Dopo la regolazione del timer, per verificare l’orario di impostazione in accensione/spegnimento (ON/OFF) premere il pulsante SEL TYPE. NOTA

A-374253004-2007 7-02-2006 15:06 Pagina 22Interruzione di corrente durante il funzionamento. Se si verifica una interruzione di corrente, il condizionatore d’aria si arresta. Quando l’alimentazione elettrica viene ripristinata il condizionatore riparte automaticamente dopo 3 minuti. NOTA

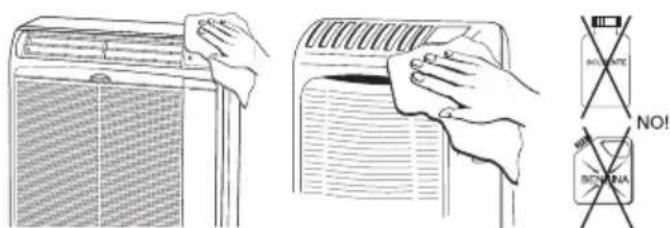

Prima di procedere ad operazioni di pulizia e manutenzione, spegnere il condizionatore, quindi togliere la spina dalla presa di corrente. ● Alcuni bordi metallici e le alette della batteria condensante possono causare danni se maneggiati in modo improprio: usate le necessarie cautele quando pulite queste parti. ● Controllate periodicamente l'unità esterna, verificando che l'aspirazione e lo scarico dell'aria non siano ostruiti. ● La batteria condensante e altri componenti dell'unità esterna devono essere periodicamente puliti. Consultate il rivenditore o il Servizio Assistenza. UNITA' ESTERNA-VALIGETTA (COPERTURA E BATTERIA) PRECAUZIONE TESTOFFON UNITA' INTERNA TASTO DI FUNZIONAMENTO

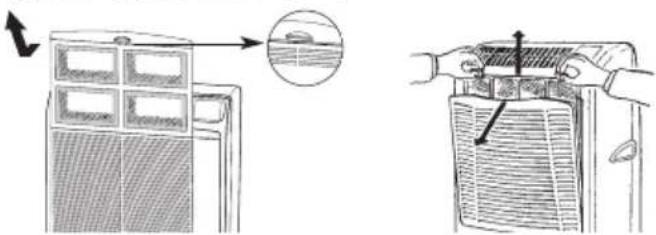

FILTRO ARIA Il filtro deve essere controllato almeno una volta ogni due settimane di funzionamento. Il funzionamento con filtro sporco o intasato causa sempre una diminuzione dell'efficienza del climatizzatore e può provocare inconvenienti gravi. Il filtro è collocato dietro la griglia d'aspirazione sul fronte del climatizzatore e si estrae dalla parte superiore. COME TOGLIERE IL FILTRO. ● Non versate acqua sull'unità per pulirla. Potreste danneggiare i componenti interni o provocare un corto circuito. ● Non usate solventi o composti chimici aggressivi. Non strofinate l'involucro in plastica con acqua molto calda. Pulizia Involucro e Griglia Pulire l'involucro e la griglia dell'unità interna con la spazzola di un aspirapolvere, o strofinateli con un panno soffice pulito. Se queste parti sono macchiate, usate un panno pulito inumidito. Quando pulite la griglia, fate attenzione a non fare uscire i deflettori dalla loro sede premendo con forza eccessiva. TRASPORTO Quando trasportate il climatizzatore, mantenetelo se possibile in posizione verticale. Qualora ciò non fosse possibile, coricatelo su un fianco; quando arrivate a destinazione rimettete subito l'apparecchio in posizione verticale e attendete almeno 10 minuti prima di utilizzarlo in raffreddamento. PULIZIA FILTRO Pulire il filtro con una aspirapolvere. In presenza di polvere oleosa lavate con acqua saponata tiepida, risciacquate e lasciate asciugare. CONSERVAZIONE Quando prevedete di non utilizzare il climatizzatore per un lungo periodo, pulite i filtri e scaricare l'acqua di condensa dall'unità interna agendo sul tubetto di scarico posteriore. Non scollegate il tubo flessibile; se siete costretti a farlo, proteggete le due metà aperte degli attacchi rapidi con i tappi di plastica forniti in dotazione, serrandoli a fondo con una chiave fissa. Non appoggiate oggetti pesanti sul piano superiore e possibilmente proteggete l'apparecchio con un foglio di plastica.

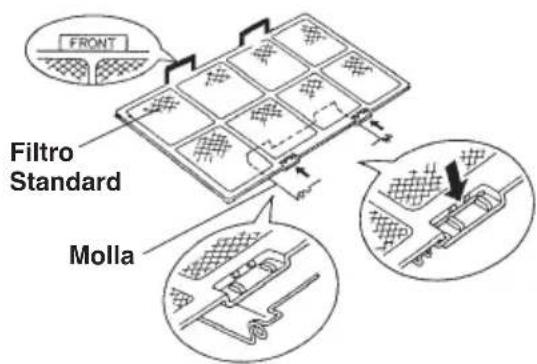

A-374253004-2007 7-02-2006 15:06 Pagina 2312 Fissare il “filtro aria pulita” sul filtro standard con la molla applicata nel passo 2 precedente.

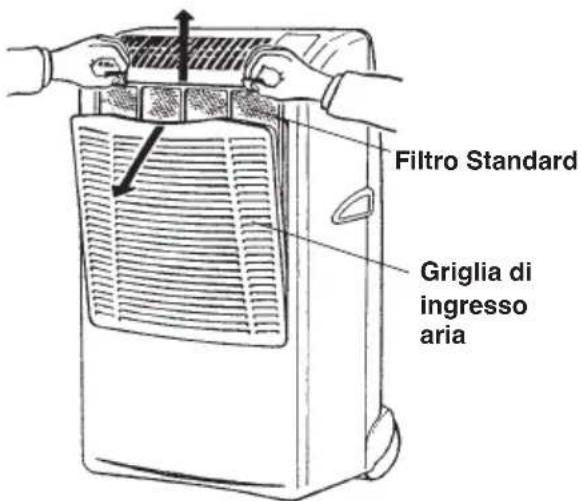

Collocare il filtro standard nell’unità in modo che la dicitura “FRONT” sia di fronte all’operatore e chiudere la griglia di ingresso aria. Sostituzione del filtro aria pulita ● ll filtro aria pulita è smaltibile.● Non gettare il telaio del filtro e la molla.● Il filtro usato non può essere riutilizzato anche dopo pulitura.● Procurarsi il filtro aria pulita per la sostituzione presso il rivenditore più vicino. ● Controllare lo stato di contaminazione almeno ogni due settimane e sostituire il filtro quando il suo colore uguaglia quello della targhetta “Color gauge for filter replacement”.

“Filtro aria pulita” Lato filtro standard: Bianco (filtro raccolta polvere) Lato molla: nero (Filtro deodorante) Filtro Standard Molla ACCESSORI (FORNITI SU RICHIESTA) 1.La scatola di cartone contiene un filtro aria pulita, una molla ed una targhetta “color gauge for filter replacement”. 2.Aprire il sacchetto solo immediatamente prima di installare il filtro. Altrimenti si abbrevia la durata dell’effetto deodorante del filtro. FILTRO ARIA PULITA (SOLO PER MODELLO IN FIGURA) ● Leggere queste istruzioni prima di iniziare la sostituzione.● Le funzioni del “filtro aria pulita” sono: raccogliere la polvere e deodorare. NOTA Filtro Standard Griglia di ingresso aria Procedura per l’installazione del filtro: Aprire la griglia di ingresso aria e togliere il filtro standard. Applicare la targhetta “Color gauge for filter replacement” in una posizione facilmente visibile (all’interno dello sportello comandi).

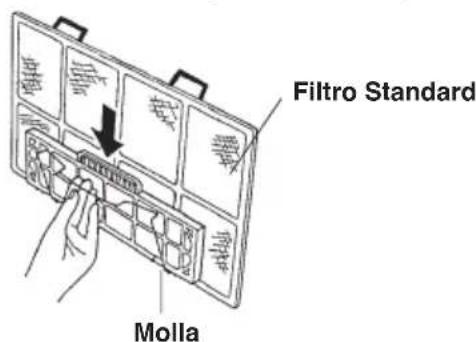

Applicare la molla sul filtro standard: Agganciare la molla sul filtro aria dal lato posteriore e inserirla nella scanalatura presente sul lato che porta la dicitura “FRONT” (per facilitare l’operazione si consiglia l’uso di un normale cacciavite).

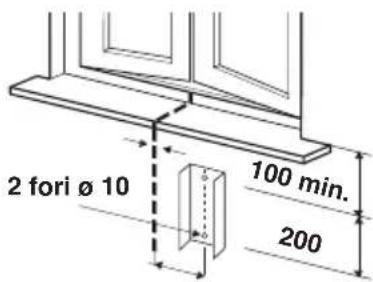

Filtro Standard Molla KIT CONTENITORE O SUPPORTO UNITA’ ESTERNA SUPPLEMENTARI Se si desidera usufruire del climatizzatore in vari locali, è possibile acquistare più contenitori o guide supporto per l’installazione dell’unità esterna. 2 fori ø 10

Di ostruire le griglie di mandata e aspirazione dell’unità, se queste sono ostruite l’unità non lavora correttamente e potrebbe danneggiarsi.

L’irraggiamento diretto in ambiente usando tende parasole esterne oppure tirando le tende interne. VERIFICARE:

Che il filtro aria sia sempre pulito. Un filtro sporco diminuisce il passaggio dell’aria e riduce la resa dell’unità.

Che porte e finestre siano tenute chiuse per evitare infiltrazione di aria non condizionata.

IDENTIFICAZIONE E SOLUZIONE

PROBLEMI DI FUNZIONAMENTO

• L’uso di telefoni cellulari in prossimità del condizionatore deve essere evitato perché può causare disturbi al regolare funzionamento dello stesso. Qualora fosse notato un funzionamento anomalo (La spia di funzionamento OPERATION si accende, ma l’unità esterna non funziona), ripristinare il normale funzionamento togliendo l’alimentazione elettrica per circa 60 secondi, tramite l’interruttore generale o la spina, quindi rimettete in funzione il condizionatore.
• La spia di funzionamento (OPERATION) che lampeggia con il contemporaneo arresto del condizionatore per un tempo limitato sono dovuti allo scarico della condensa in eccesso. Se la spia di funzionamento (OPERATION) continua a lampeggiare e il condizionatore si arresta definitivamente significa che la pompa non funziona oppure che il tubetto di scarico condensa all’interno del tubo flessibile di collegamento é ostruito; in questo caso rivolgetevi al SERVIZIO ASSISTENZA. Il condizionatore può continuare a funzionare in emergenza scaricando la condensa dal tubetto posteriore in un recipiente di altezza limitata: sfilare il tubetto e rimuovere il tappo.
• Se il vostro condizionatore non funziona regolarmente, prima di chiamare il Servizio Assistenza eseguite i controlli sottoelencati. Se il problema permane, contattare il Rivenditore o il Servizio Assistenza. Difetto: Il condizionatore è completamente fermo. Possibile causa:

1. Alimentazione interrotta.

2. Interruttore automatico aperto o fusibile interrotto.

3. Tensione di linea troppo bassa.

4. Il pulsante di avviamento è nella posizione OFF.

1. Ripristinare l’alimentazione.

2. Contattare il Servizio Assistenza.

3. Consultare il vostro elettricista.

4. Premere il pulsante di avviamento ON/OFF.

5. Sostituire le batterie.

Difetto: Il condizionatore non funziona e la spia STANDBY sull’unità interna lampeggia. Possibile causa:

1. Sonda aria condizionatore difettosa.

1. Contattare il Servizio Assistenza.

Difetto: Le spie STANDBY e OPERATION lampeggiano e il condizionatore non funziona. Possibile causa:

1. Sonda scambiatore unità interna difettosa.

1. Contattare il Servizio Assistenza.

Difetto: Il compressore si mette in moto, ma dopo pochi minuti si arresta. Possibile causa:

1. Batteria condensatore ostruita (Unità esterna).

1. Rimuovere l’ostruzione.

Difetto: Il condizionatore non raffredda o non riscalda a sufficienza. Possibile causa:

1. Filtro sporco o ostruito.

2. Carico raffreddamento eccessivo.

3. Porte o finestre aperte.

4. Ostruzione in prossimità della ripresa o della mandata

5. Taratura del termostato troppo alta (raffreddamento) o

troppo bassa (riscaldamento).

6. Temperatura aria esterna molto bassa (versione pompa

7. Il sistema di sbrinamento sull’unità esterna in

riscaldamento non funziona (versione pompa calore). Rimedio:

1. Pulire il filtro.

2. Eliminare sorgenti di calore in eccesso.

3. Chiudere porte e finestre.

4. Rimuovere le ostruzioni per ripristinare una corretta

circolazione d’aria.

5. Ritarare il termostato.

6. Usare un’altra fonte di calore aggiuntiva (versione pompa

7. Contattare il Servizio Assistenza (versione pompa

calore). Difetto: Il condizionatore emette dei leggeri scricchiolii. Possibile causa:

1. In riscaldamento o raffreddamento con il variare della

temperatura le parti in plastica subiscono delle dilatazioni che causano questo inconveniente. Rimedio:

1. Situazione da ritenersi normale; i leggeri scricchiolii

percepiti scompariranno allo stabilizzarsi della temperatura.

NOTA Il lampeggio contemporaneo delle 3 spie OPERATION, TIMER e STANDBY, indica che il modo di funzionamento selezionato ( ) non é compatibile con l’unità in oggetto. Se ciò accade il condizionatore non funziona fino al ripristino della modalità corretta. A-374253004-2007 7-02-2006 15:06 Pagina 25TABLE DE MATIERES
