MANUALE UTENTE Lumina 48 XL Intensive Hapro

▶ owner's manual
Anleitung
Handleiding
Mode d'emploi
Instruzioni per l'uso
Modo de empleo

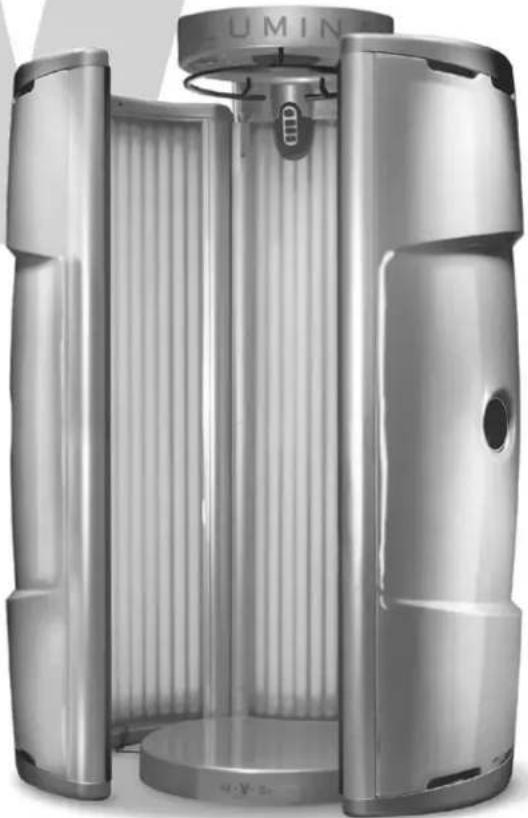

lumina

Prima della manutenzione, scollegare l'apparecchio dalla corrente

▶/ndice

Polizza di garanzia ....26

Leggere questa sezione prima di cominciare .....27

10 regole d'oro per un'abbronzatura consapevole nell'unità abbronzante ....28

Istruzioni per l'uso

- Smontaggio dei pannelli acrilici ....29

- Azionamento 30

Lettini abbronzanti 37

Allineamento / Dimensioni ....38

Assemblaggio dell'unità abbronzante 39

Dati tecnici 47

Diagramma elettrico ....48

Catalogo pezzo di ricambio ....53

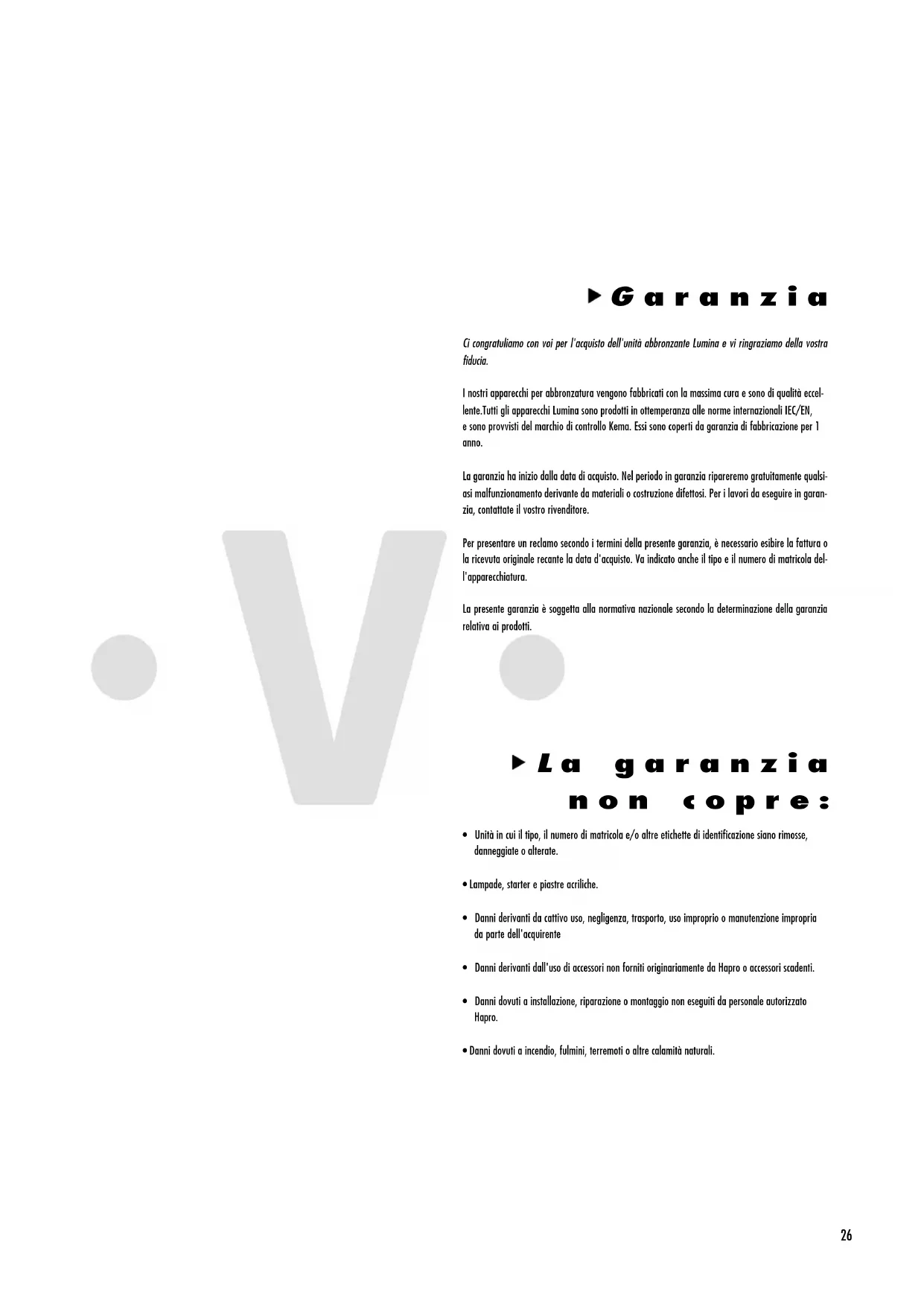

▶ Garanzia

Ci congratuliamo con voi per l'acquisto dell'unità abbronzante Lumina e vi ringraziamo della vostra fiducia.

I nostri apparecchi per abbronzatura vengono fabbricati con la massima cura e sono di qualità eccellente. Tutti gli apparecchi Lumina sono prodotti in ottemperanza alle norme internazionali IEC/EN, e sono provvisti del marchio di controllo Kema. Essi sono coperti da garanzia di fabbricazione per 1 anno.

La garanzia ha inizio dalla data di acquisto. Nel periodo in garanzia ripareremo gratuitamente qualsiasi malfunzionamento derivante da materiali o costruzione difettosi. Per i lavori da eseguire in garanzia, contattate il vostro rivenditore.

Per presentare un reclamo secondo i termini della presente garanzia, è necessario esibire la fattura o la ricevuta originale recante la data d'acquisto. Va indicato anche il tipo e il numero di matricola dell'apparecchiatura.

La presente garanzia è soggetta alla normativa nazionale secondo la determinazione della garanzia relativa ai prodotti.

▶ La garanzia non copre:

• Unità in cui il tipo, il numero di matricola e/o altre etichette di identificazione siano rimosse, danneggiate o alterate.
• Lampade, starter e piastre acriliche.
• Danni derivanti da cattivo uso, negligenza, trasporto, uso improprio o manutenzione impropria da parte dell'acquirente
• Danni derivanti dall'uso di accessori non forniti originariamente da Hapro o accessori scadenti.
• Danni dovuti a installazione, riparazione o montaggio non eseguiti da personale autorizzato Hapro.
• Danni dovuti a incendio, fulmini, terremoti o altre calamità naturali.

▶ Leggere questo capitolo prima di utilizzare l'apparecchio

1 Contattare immediatamente il rivenditore autorizzato Hapro, qualora questa unità non dovesse funzionare come indicato nel presente manuale.

2 Non mettere in funzione l'unità in un ambiente umido o particolarmente umido.

3 Accertarsi sempre che i fusibili siano in grado di supportare il carico. Questa unità deve essere protetta da interruttore differenziale (ID) di 0.03A. Se l'apparecchiatura non è collegata mediante una presa, sarà necessario prevedere un dispositivo di installazione o un interruttore di lavoro a tutti i poli.

4 Scollegare sempre la corrente dall'unità in corrispondenza dell'interruttore a muro, quando si effettua la manutenzione o la pulizia dell'interno della cabina. La manutenzione la cui procedura non è descritta nel presente manuale deve essere effettuata unicamente da un elettricista qualificato. Non utilizzare mai prodotti che conten-gono alcool in quanto la lastra potrebbe venir danneggiata.

5 Nell'installare l'apparecchio, fare molta attenzione alle distanze minime prescritte, come indicate nel capitolo Dimensioni / Dis-posizione.

7 In caso di installazione dell'apparecchio all'interno di una cabina, è consigliabile mantenere lo spazio libero minimo delle pareti, come indicato nel capitola "Montaggio apparecchio di abbronzatura". Questa precauzione garantisce la corretta circolazione dell'aria intorno all'apparecchio.

8 Evitare che la lastra in materiale acrilico venga a contatto con oggetti acuminati.

9 Non utilizzare l'apparecchio qualora:

- l'utente non indossi un paio di occhiali per proteggersi dai raggi UV;

- Il pannello acrilico dell'apparecchio per abbronzatura è assente;

- il sistema di ventilazione dell'apparecchio non funzioni perfettamente;

- la temperatura nella cabina è di 30°C (o superiore)

• Gli apparecchi Lumina devono sempre essere collegati a un timer esterno.

10 Sostituire lampade e starter; rimuovere la lampada ruotandola di un quarto di giro verso sinistra. Rimuovere gli starter ruotandoli di un quarto di giro verso sinistra. Per il montaggio di lampade e starter eseguire la procedura nel senso inverso.

11 Per un'efficacia ottimale dell'apparecchio, sostituire i pannelli acrilici ogni 1200 ore di funzionamento.

12 Per un'efficacia ottimale, sostituire le lampade a bassa pressione come indicato dal costrutto-re. Sostituire esclusivamente con lampade dello stesso tipo.

13 Rimuovere le lampade utilizzate secondo le normative esistenti.

14 Attenzione: per la pulizia della lastra in materiale acrilico utilizzare soltanto il detergente speciale per materiali acrilici.

16 Il tipo di UV del vostro apparecchio abbronzante è descritto sull'etichetta di identificazione.

17 I raggi ultravioletti possono danneggiare la pelle e gli ochchi. Questi biologici dispendono dalla qualitàe dalla quantità della radiazioni oltre che naturalmente dalla sensibilità individuale.

18 Una esposizione eccessiva può povocare infi- ammazioni ed eritemi. Esposizioni ripetute ed eccessive al sole naturale o artificiale possono provocare un invecchiamento precoce della pelle così come possono aumentare il rischio di tumori cutanei.

19 Se gli occhi non vengono adeguatamente protetti possono infiammarsi e, in alcuni casi, ad essempio dopo un'operazione di cataratta, si possono verificare danni irreversibili alla retina. La cataratta si può sviluppare dopo excessive e ripetute esposizioni.

20 Per evitare qualsiasi pericolo, se il cavo di alimentazione è danneggiato, deve essere sostituito dal construttore o dal suo rivenditore autorizzato o comunque da personale qualificato.

▶ Attenzione:

Consultate l'apposita tabella per i tempi di esposizione consigliati.

Per l'esecuzione di riparazioni rivolgersi esclusivamente a personale qualificato. Attenzione: durante la manutenzione e riparazione dell'apparecchio, la corrente deve essere sempre interrotta.

▶ Smontaggio dei pannelli acrilici

Staccare i due collegamenti rapidi.

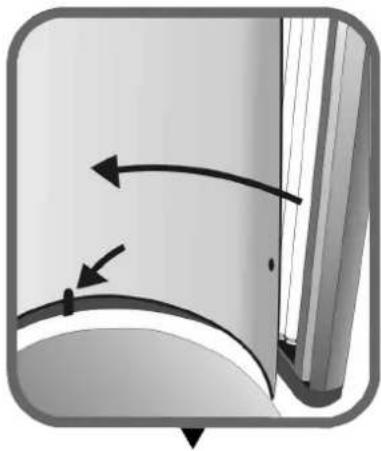

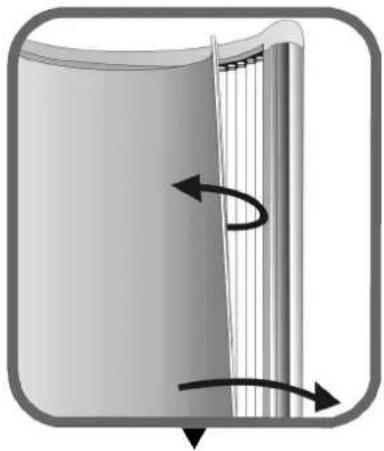

Smontare il pannello acrilico.

Per rimontare il pannello acrilico, inserirlo dietro il labbro.

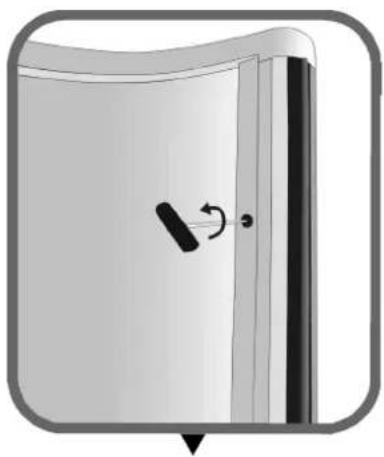

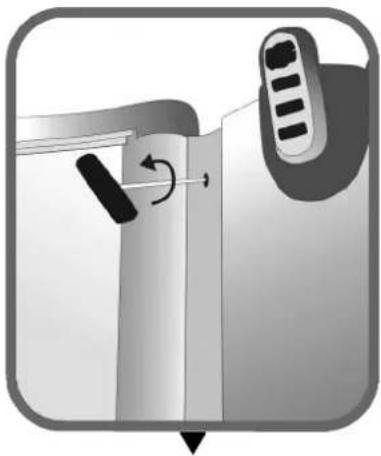

Allentare le sei viti.

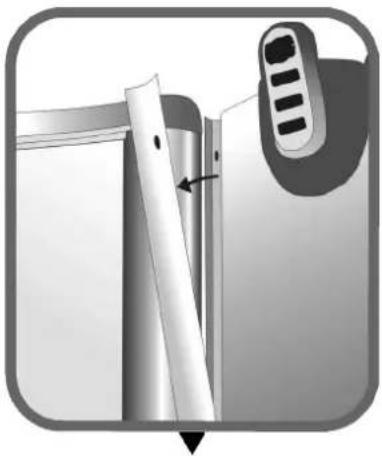

Smontare i profili di alluminio.

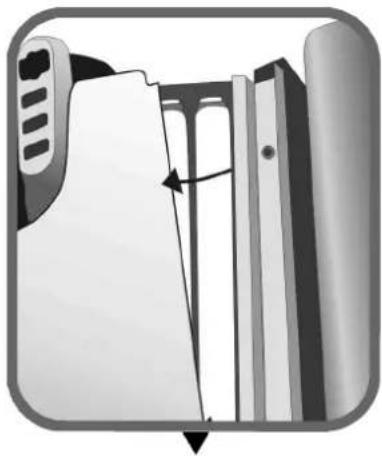

Smontare il pannello acrilico.

Azzerare il contaore

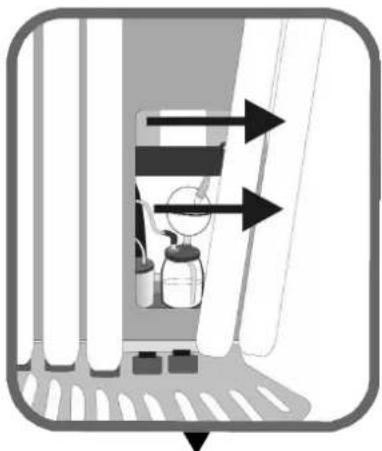

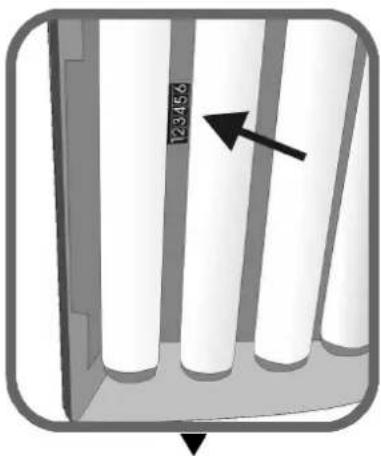

Rimuovere le lampade per sostituire il flacone Xsens.

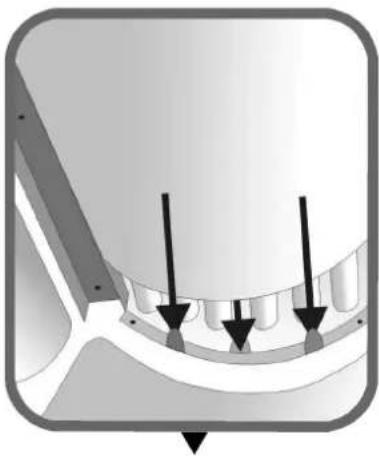

Per montare il pannello acrilico, inserirlo dietro i labbri.

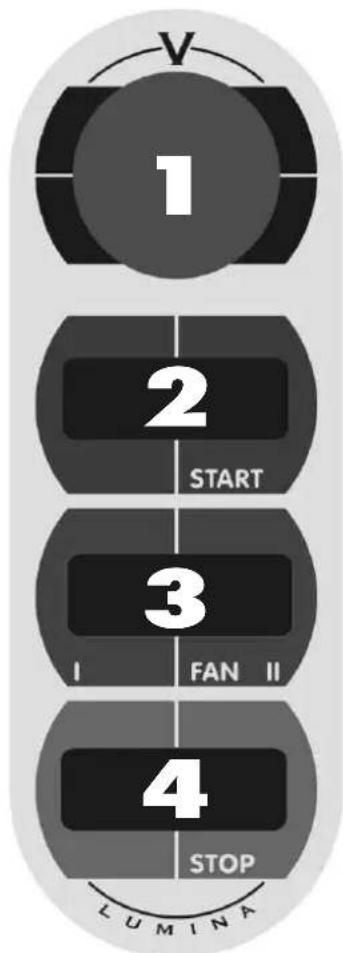

1 ▶ Display del pannello di comando (minuti, in aumento)

2▶ Avvio dell'apparecchio per abbronzatura in caso di utilizzo di un timer a distanza con funzione di avvio rapido.

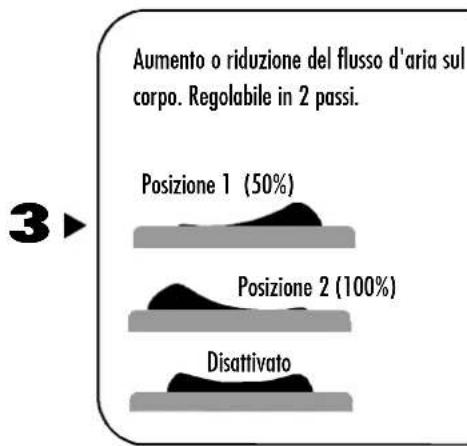

Aumento o riduzione del flusso d'aria sul corpo. Regolabile in 2 passi. Posizione 1 (50%) Posizione 2 (100%) Disattivato 3 ▶

4 ▶ (Spegnimento dell'apparecchio per abbronzatura.

▶ Atención!

▶Assemlaggio dell'unità abbronzante

Appoggiare la base per terra e sollevare la parte posteriore, mantenendola ad una distanza minima di 30 cm dal muro. Ruotare i piedini di appoggio, fin quando la base non si trova in posizione orizzontale.

Ruotare la colonna nella scatola, quindi svitare le 10 viti esagonali a testa concava [M6 x 12] dai pannelli VSA e rimuovere il profilato di fissaggio (1). Disinserire le 4 spine dai pannelli VSA, quindi estrarre i pannelli VSA.

Appoggiare la colonna sulla base e fissarla con 4 anelli piatti e 4 dadi [M8]. Sistemare quindi i pannelli VSA in ordine numerico (il numero 1 si trova a sinistra). Montare il profilato di fissaggio utilizzando le viti esagonali a testa concava corrispondenti. Collegare quindi le spine al quadro elettrico, situate sui pannelli VSA corrispondenti.

E

(facoltativo) Fissare la scatola del modulo Xsens sul quadro elettrico in basso, utilizzando due rondelle elastiche e 2 viti [ M4 x 10 ]. Inserire quindi il modulo Xsens nella scatola.

(facoltativo) Collegare la spina al modulo Xsens, facendo attenzione a inserire ogni spina nella presa dello stesso colore. Fissare la vavola di spurgo sulla sfera del modulo Xsens.

(facoltativo) Collegare le spine del tasto di arresto e le lampade, vedi figura. Attenzione: inserire ogni spina nella presa dello stesso colore. seguire i diversi colori delle prese.

Fissare a incastro i 2 cardini sulle testine sferiche della molla a incastro.

NL

Appoggiare il pannello metallico sulla base e avvitarlo con 4 viti esagonali a testa concava ad incastro [ M6 x 25 ].

E

Posizionare il coperchio della ventola sulla colonna e avvitarlo con 4 bulloni [ M6 x 55 ] e 4 anelli piatti. Collegare le 2 spine sul lato sinistro del quadro elettrico. Attenzione: inserire ogni spina nella presa dello stesso colore.

NL

Se i portelli non si abbassano come dovrebbero (vedi esempio 1), è possibile regolarli meglio (vedi esempio 3) spostando i 4 X-center (vedi esempio 2).

E

Fissare a incastro i due cardini sulle testine sferiche sulla parte inferiore del portello sinistro e del portello destro.

E

Montare contemporaneamente il cavo dei due portelli sulla colonna e il cavo dietro alla guaina di protezione del cardine, come indicato.

Collegare le spine del cavo di sinistra ai pannelli VSA 1 e 2 e al quadro elettrico. Collegare le spine del cavo di destra ai pannelli VSA 3 e 4 e al quadro elettrico. Attenzione: inserire ogni spina nella presa dello stesso colore. Assicurarsi che in prossimità dei fili non vi siano angoli acuti o taglienti.

E

Collegare la spina del coperchio della ventola al pannello di controllo (1). Collegare le spine del pannello al quadro elettrico (2). Attenzione: inserire ogni spina nella presa dello stesso colore. Montare il pannello sulla colonna utilizzando 4 anelli piatti e 4 viti esagonali a testa concava [M6 x 20].

Allentare leggermente le viti esagonali a testa concava del coperchio della ventola per poter infilare i pannelli di copertura di sinistra e di destra tra la colonna e il coperchio della ventola. Verificare che la parte arrotondata dei pannelli di copertura si trovi sempre dalla parte del portello. Riavvitare quindi le viti esagonali a testa concava del coperchio della ventola. Inserire successivamente il tubicino Xsens nel foro del coperchio della ventola.

Quando si collega l'apparecchio alla tensione di rete, verificare il tipo di rete di cui si dispone. Le figg. 2, 3 e 4 illustrano tipi di collegamento diversi (collegamento di fabbrica).

Passare il cavo del distributore automatico attraverso il manicotto di serraggio B e collegarlo come indicato nella figura 1, quindi avvitare il manicotto ben chiuso.

(facoltativo) Passare il cavo audio attraverso il manicotto di serraggio C e collegarlo, quindi avvitare il manicotto ben chiuso.

E

Avvitare parzialmente le 2 viti esagonali a testa concava [ M6 x 20 ] nei bracci articolati superiori. Collegare la spina del pannello posteriore al quadro elettrico e posizionare il pannello posteriore sulle viti esagonali a testa concava montate in precedenza. Avvitare 2 viti esagonali a testa concava [ M6 x 20 ] nei bracci articolati inferiori, 2 viti esagonali a testa concava [ M6 x 20 ] nel pannello di filtraggio a rete e 2 viti esagonali a testa concava [ M6 x 20 ] nei pannelli di copertura sinistro e destro. Avvitare bene tutte le viti esagonali a testa concava.

E
