MANUALE UTENTE Lumina 48 XLc Intensive Hapro

Prima della manutenzione, scollegare l'apparecchio alla corrente

Indice

Polizza di garanzia 26

Leggerequesta sezione prima di cominciare 27

10 regole d'oro per un'abbronzatura consapevole nell'unità

abbronzante 28

Istruzioni per l'uso

Smontaggio dei pannelli acrilici 29

• Azionamento 30

Lettini abbronzanti 37

Allineamento / Dimensioni 38

Assemblaggio dell'unità abbronzante 39

Dati tecnici 47

Diagramma elettrico 48

Catalogo pezzo di ricambio 53

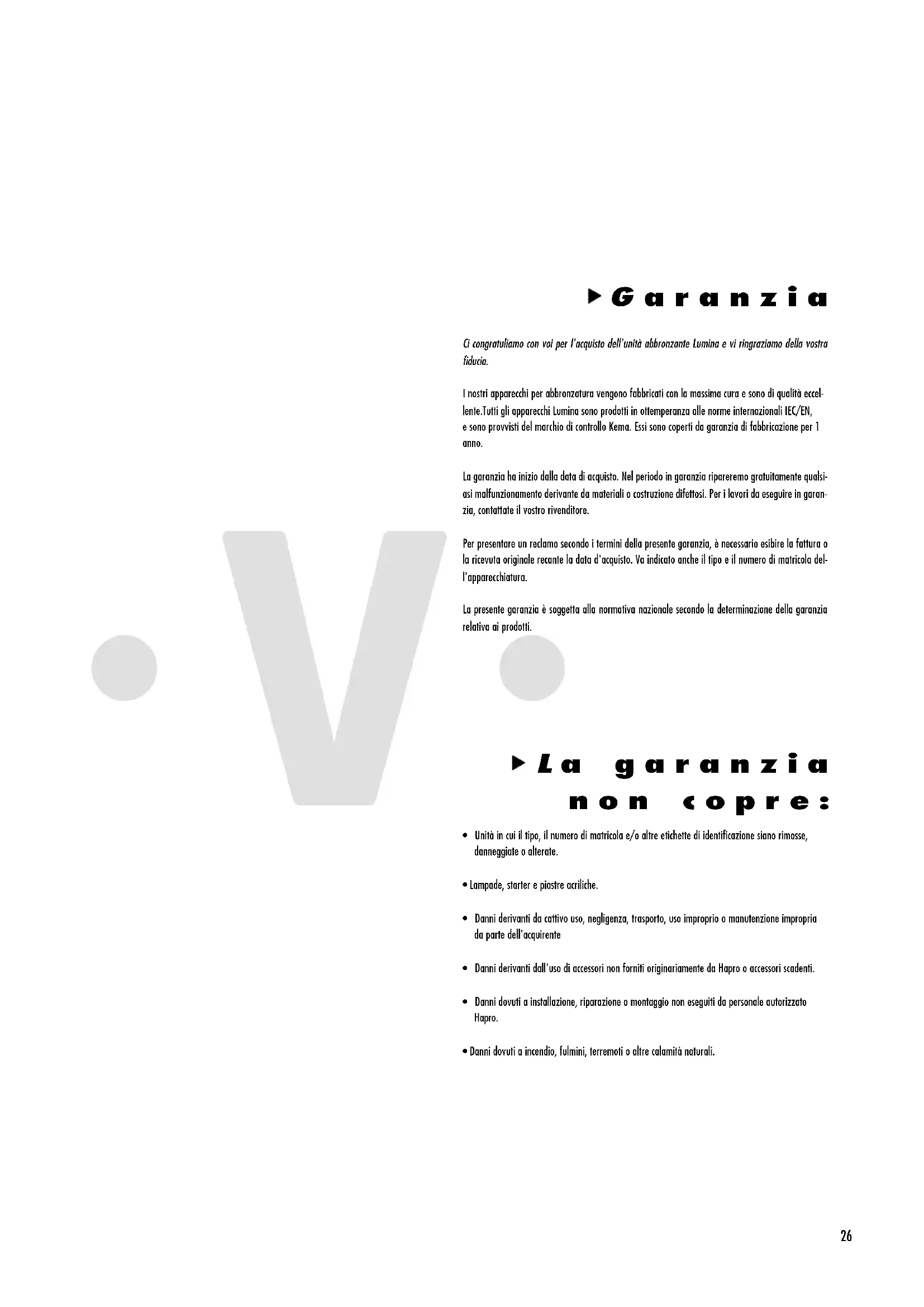

G a r a n z i a

Ci congratuliamo con voi per l'acquisto dell'unità abbronzante Lumina e vi tingraziamo della vostra fiducia.

I nostri apperechi per abbronzatura vengono fabbricati con la massima cura e sono di qualità eccellente. Tutti gli apperechi Lumina sono prodotti in ottemperanza alle norme internazionali IEC/EN, e sono provvisti del marchio di controllo Kema. Essi sono coperti da garzonia di fabrizcione per 1 anno.

La garanzia ha inizio alla data di acquireo. Nel periodo in garanzia ripareremo Gratisamente qualsiasi malfunzionamento derivante da materiali o costruzione difettosi. Per i lavori da eseguire in garanzia, contattate il vosto rivenditore.

Per presentare un reclamo secondo i termini della presente garanzia, è necessario esibire la fattura o la ricevuta originale recante la data d'acquisto. Va individato anche il tipo e il numero di matricola del l'apparecchiatura.

La presente garanzia è soggetta alla normativa nazionale secondo la determinazione della garanzia relativa ai prodotti.

▶ La g a r an z i a non cop r e:

• Unità in cui il tipo, il numero di matricola e/o altri etichette di identificazione siano rimoso, danneggiate o alterate.
  Lampade, starter e piastre acrliche.
• Danni derivanti da cattivo uso, negligenza, trasporto, uso improprio o manutenzione impropria da parte dell'acquirente
• Danni derivanti dall'uso di accessori non forniti originariamente da Hapro o accessori scadenti.
• Danni dovuti a installmente, riparazione o montaggio non eseguiti da personale autorizzato Hapro.
• Danni dovuti a incendio, fulmini, terremoti o altre calamità naturali.

Leggere quello capitolo prima di utilizzato l'apparecchio

1 Contattare immediamente il rivenditore autorizzato Hopro, quale esta unità non dovesse funzionare come indicato nel presente manuole.
2 Non mettere in funzione l'unita in un ambiente umido o particolaremente umido.
3 Accertarsi sempre che i fusibili siano in grado di supportare il carico. Questa unita deve essere protetta da Interruttore differenziale (ID) di 0.03A. Se l'apparecchiatura non è collegata mediante una presa, sare necessario prevedere un dispositivo di installationo o un interrotturo di lavoro a tutti i poli.
4 Scollegare sempre la corrente dall'unità in corrispondenza dell'interruttore a muro, quando si effettua la manutenzione o la pulizia dell'interno della cabin. La manutenzione la cui procedura non è descritta nel presente manuale deve essere effettuata unicolemente da un elettricista qualificato. Non utilizzato mai prodotti che contento-gono alcool in quanto la lostra potrebvevenir danneggiata.
5 Nell'installare I'apparecchio, fare molta at- tenzione alle distance minime prescritte, come indicate nel capitolo Dimensioni / Dis-posizione.
7 In caso di installmente dell'apparechio all'interno di una cabina, è consigliabile tenerere lo spazio libero minimo delle pareti, come indicato nel capitolo "Montaggio apparechio di abbronzatura". Questa precauzione garantisce la corretta circolazione dell'aria intorno all'apparechio.
8 Evitare che la lostra in materiale acrilico venga a contatto con oggetti acuminati.
9 Non utilisezare I'apperecchio qualora:
- l'utente non indossi un paio di occhiali per proteggers dai raggi UV;
- Il pannello acrilico dell'apparecchio per abbronzatura è assente;
- il sistema di ventilazione dell'apparechio non funzioni perfettamente;
- la temperatura nella cabina è di 30^ (o superiore)
Gli apparecchi Lumina devono sempre essere collegati a un timer esterno.

10 Sostituire lampode e starter; rimuovere la lampada ruotandola di un quarto di giro versosinistra. Rimuovere gli starter ruotandoli di unquarto di giro versosinistra.Per il montaggiodi lampode e starter esquire la procedura nel senso inverso.
11 Per un'efficacia ottimale dell'apparechio, sostituire i pannelli acrilici ogni 1200 ore di funzionamento.
12 Per un'efficacia ottimale, sostituite le lampade a bassa pressione come indicate dal costrutto re. Sostituite escludamente con lampade dello stesso tipo.
13 Rimuovere le lampade utilizzate secondo le normative esistenti.
14 Attenzione: per la pulizia della lostra in materirole acrilico utilizzato soltanto il detergente speciale per materiali acrilici.
16 Il tipo di UV del vosto apparecchio abbronzante è descritto sull'etichetta di identificazione.
17 I raggi ultravioletti possono danneggiare la pelle e gli ochi. Questi biologici disponono nella qualite della quantia della radiazioni altre che naturalmente alla sensibilità individuale.
18 Una esp格式e cecessiva poo povocare infi- ammazioni ed eritemi. Esposizioni ripetute ed eccessive al sole naturale o artificiale posso n provocare un invecchioamento precoce della delle pesi come posso n augmentare il rischio di tumori cutanei.
19 Se gli occhi non vengono adeguamente pro tetti possono infiammarsi e, in alcuni casi, ad esempio dopo un'operazione di cataratta, si possono verificare danni irreversibili alla retina. La cataratta si vu diluppare dopo eccessive e ripetute espositioni.
20 Per evitare qualiasi pericolo, se il cavo di alimentazione è danneggiato, delve essere sostituito dal construttore o dal suo rivenditore autorizzato o comunique da personale qualiato.

Attenzione:

Consultate l'apposita tabella per i tempi di esposizione consigliati.

Per l'esecuzione di riparazioni rivolgersi escludvamente a personale qualificato. Attenzione: durante la manutenzione e riparazione dell'apparechio, la corrente deve essere sempre interrotta.

Smontaggio dei pannelli acrilici

Staccare i due collegamenti rapidi.

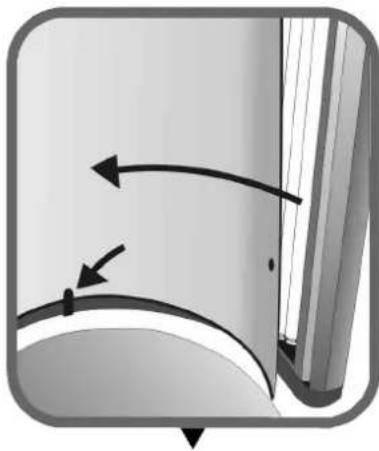

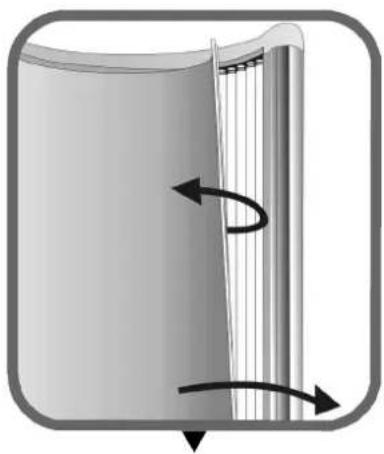

Smontare il pannello acrilico.

Per rimontare il pannello acrilico, inserirlo dietro il labbro.

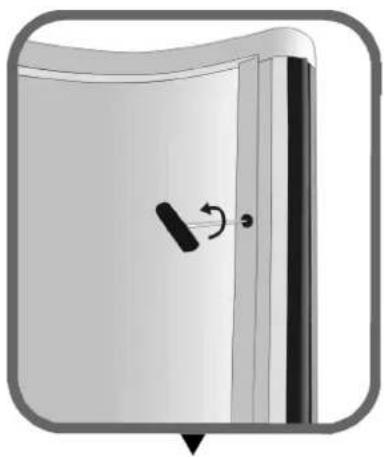

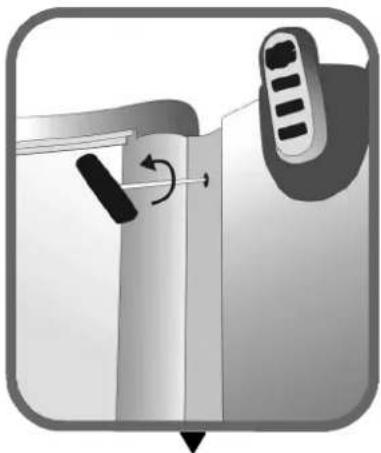

Allentare le sei viti.

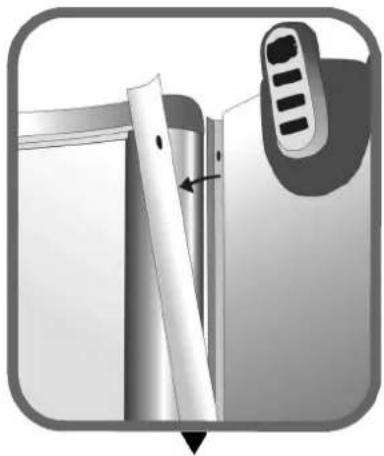

Smontare i profili di alluminio.

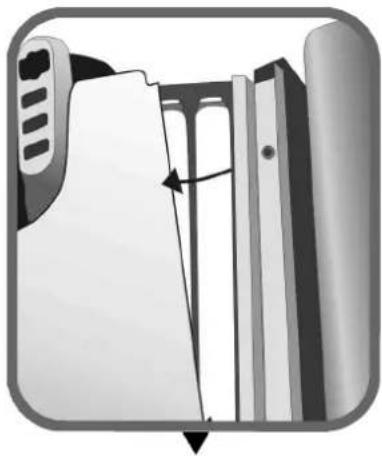

Smontare il pannello acrilo.

Azzerareiconlaore

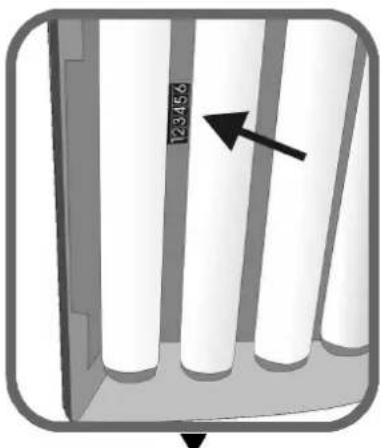

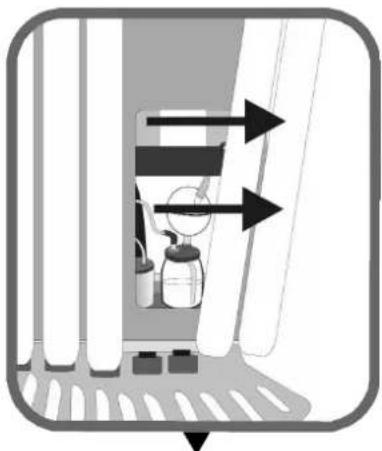

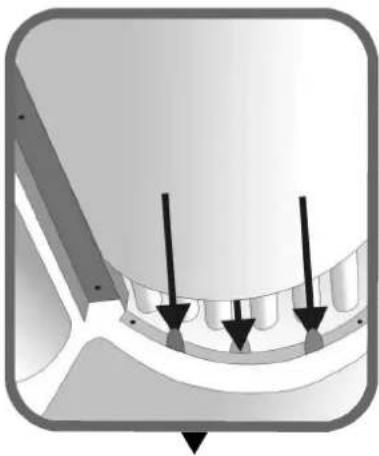

Rimuovere le lampade per sostituire il flacone Xsens.

Per montare il pannello acrilico, inserirlo dietro i labbri.

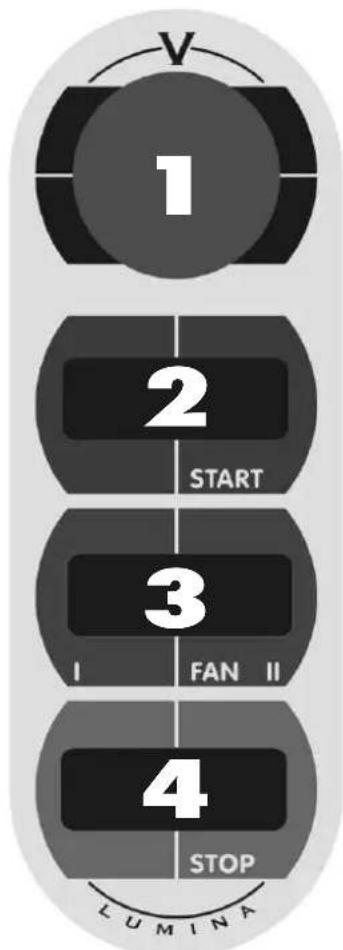

Display del pannello di lavoro (minuti, in aumento)

2 Avvio dell'apparecchio per abbronzatura in caso di utilizzo di un timer a distance con funzione di avvio rapido.

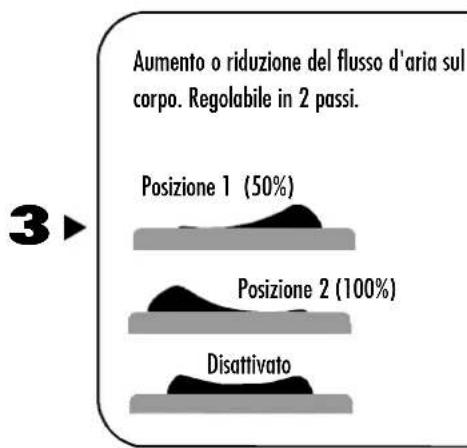

4 Spegnimento dell'apparecchio per abbronzatura.

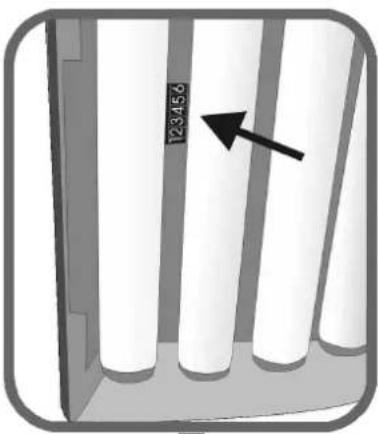

Atencion!

Lectura contagior horio.

Placez le chassis sur le sol et garde l'arriere a minimum 30 cm du mur. Tournez les piers reglabes jusqu'a ce que le chassis soit de niveau.
Appoggiare la base per terra e sollevare la parte posteriore, mantenendola ad una distanza minima di 30 cm dal muro. Ruotare i piedini di appoggio, fin quando la base non si trovva in posizione orizzontale.

Ruotare la colonna nella scatola, quindi svitare le 10 viti esagonali a testa concava [M6 x 12] dai pannelli VSA e rimuovere il profilato di fissaggio (1). Disinserire le 4 spine dai pannelli VSA, quando estrarre i pannelli VSA.

E

Appoggiare la colonna sulla base e fissarla con 4 anelli piatti e 4 dadi [M8]. Sistemare quindi i pannelli VSA in ordine numero (il numero 1 si trovava una). Montare il profilato di fissaggio utilizzando le viti esagonali a testa concavà corrispondenti. Collegare quindi il spine al quadro elettrico, situate sui pannelli VSA corrispondenti.

E

(facoltativo)
Fissare la scatola del modulo Xsens sul quadro elettrico in basso, utilizzando due rondelle elastiche e 2 viti [M4 x 10]. Inserire quindi il modulo Xsens nella scatola.

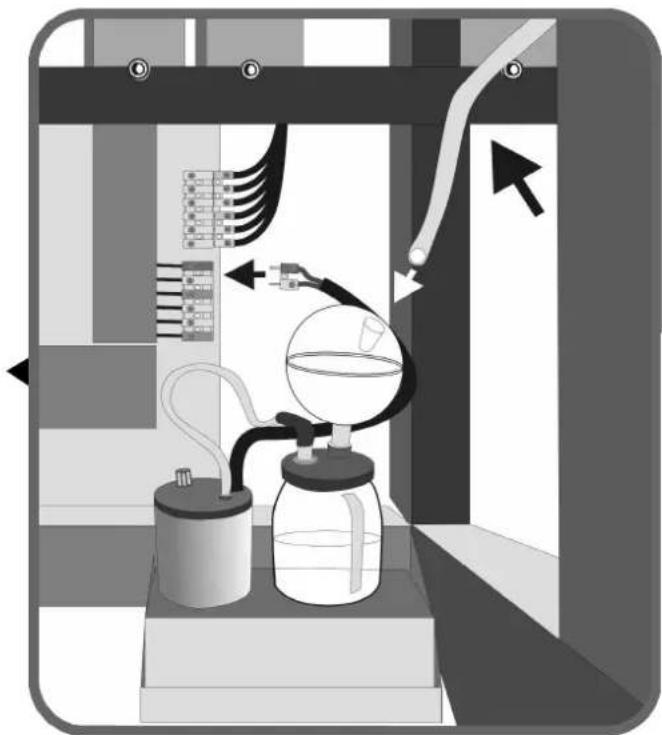

Collegare la spina al modulo Xsens, facendo attenzione a insertire agli spina nella presa dello stesso colore. Fissare la vavola di spurgo sulla sfera del modulo Xsens.

(optional)

Conecte el conector del modulo Xsens.
Atencion: color sobre color. Conecte el manguito de purga a la base del modulo Xsens.

GB

(optional)

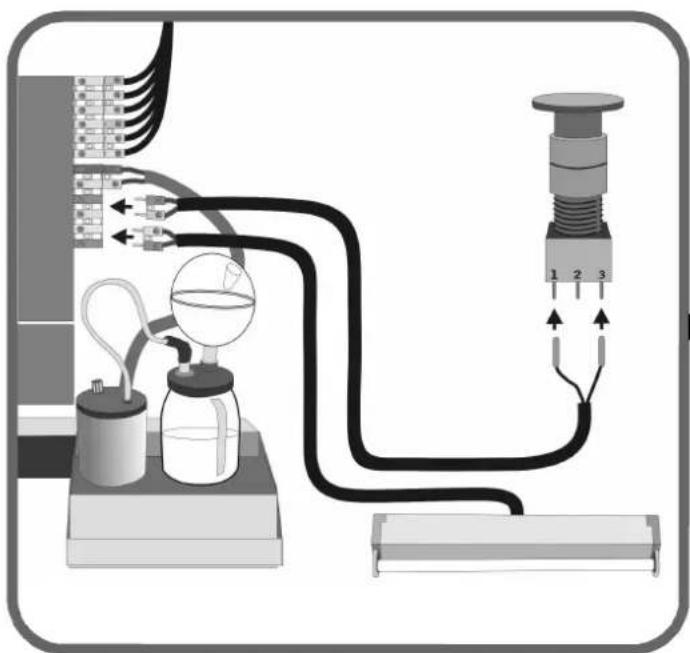

Collegare le spine del tasto di arresto e le lampade, vedi figura. Attenzione:

inserire ogni spina nella presa dello stesso colore. seguire i diversi colori delle prese.

(optional)

Appoggiare il pannello metallico sulla base e avvitarlo con 4 viti esgonali a testa concava ad incastro [M6 x 25].

Posizione il coperchio della ven
tola sulla colonna e avvitarlo con 4
bulloni [M6 x 55] e 4 anelli piatti.
Collegare le 2 spine sul lato sinistro del quadro eletrico.
Attenzione: insertire ogni spine nella presa dello stesso colore.

Se i portelli non si abbassano come dovrebbero (vedi esempio 1), è possible regulari meglio (vedi esempio 3) spostando i 4 X-center (vedi esempio 2).

E

Fissare a incastro i due cardini sulle testine sferiche sulla parte inferiore del portello sinistro e del portello destro.

E

Montare contemporaneamente il cavo dei due portelli sulla colonna e il cavo dia lo alla guana di protezione del cardine, come indicate.

Collegare le spine del cavo di sinistra ai pannelli VSA 1 e 2 e al quadro eletrico. Collegare le spine del cavo di destra ai pannelli VSA 3 e 4 e al quadro eletrico. Attenzione: inseriregni spina nella presa dello stato colore. Assicurarsi che in prossimite dei fili non vi siano angoli acuti o taglienti.

E

Collegare la spine del coperchio della ventilola al pannello di controllo (1).
Collegare le spine del pannello al quadro elettrico (2). Attenzione: inseregni spine nella presa dello stesso colore. Montare il pannello sulla colonna utilizzando 4 anelli piatti e 4 viti essgonali a testa concava [M6 x 20].

E

Allentare leggermente le viti esgonali a testa concava del coperchio della ventola per poter infrilare i pannelli di copertura di sinistra e di destra tra la colonna e il coperchio della ventola. Verificare che la parte arrotdata dei pannelli di copertura si trovi sempre nella parte del portello. Riavvitare quindi le viti esgonali a testa concava del coperchio della ventola. Inserire successivamente il tubicino Xsens nel foro del coperchio della ventola.

E

Quando si collega l'appareccchio alla tensione di rete, verificare il tipo di rete di cui si dispone. Le figg. 2, 3 e 4 illustrano tipi di collegamento diversi (collegamento di fabbrica).

Passare il cavo del distributore automatico atraverso il manicotto di serraggio B e collegarlo come indicato nella figura 1, quindi avvitare il manicotto ben chiuso.

(facoltativo) Passare il cavo audio attraverso il manicotto di saggio C e collegarlo, quindi avvitrare il manicotto ben chiuso.

Avvitre parzialmente le 2 viti esgonali a testa concava [M6 x 20] nei bracci articolati superiori. Collegare la spina del pannello posteriori al quadro elettrico e posizionare il pannello posteriori sulle viti esgonali a testa concava montate in precedenza. Avvitre 2 viti esgonali a testa concava [M6 x 20] nei bracci articolati inferiori, 2 viti esgonali a testa concava [M6 x 20] nel pannello di filtraggio a rete e 2 viti esgonali a testa concava [M6 x 20] nei pannelli di copertura sinistro e destro. Avvitre bene tutte le viti esgonali a testa concava.
