GEBRUIKSAANWIJZING Lumina 48 XL Intensive Hapro
Alvorens onderhoud te plegen, het toestel spanningsvrij maken
▶ In h o u d
Garantiebepalingen 14
Lees dit eerst .....15
10 Gouden regels voor verstandig zonnen in het bruinings-apparaat ....16
Gebruikers instructie
- Demonteren van de acrylplaat ....17
- Bedieningsdisplay 18
Bruiningstabellen 37
opstelling / afmetingen ....38
Montage bruiningsapparaat ....39
Reservenonderdelen-lijst ....53

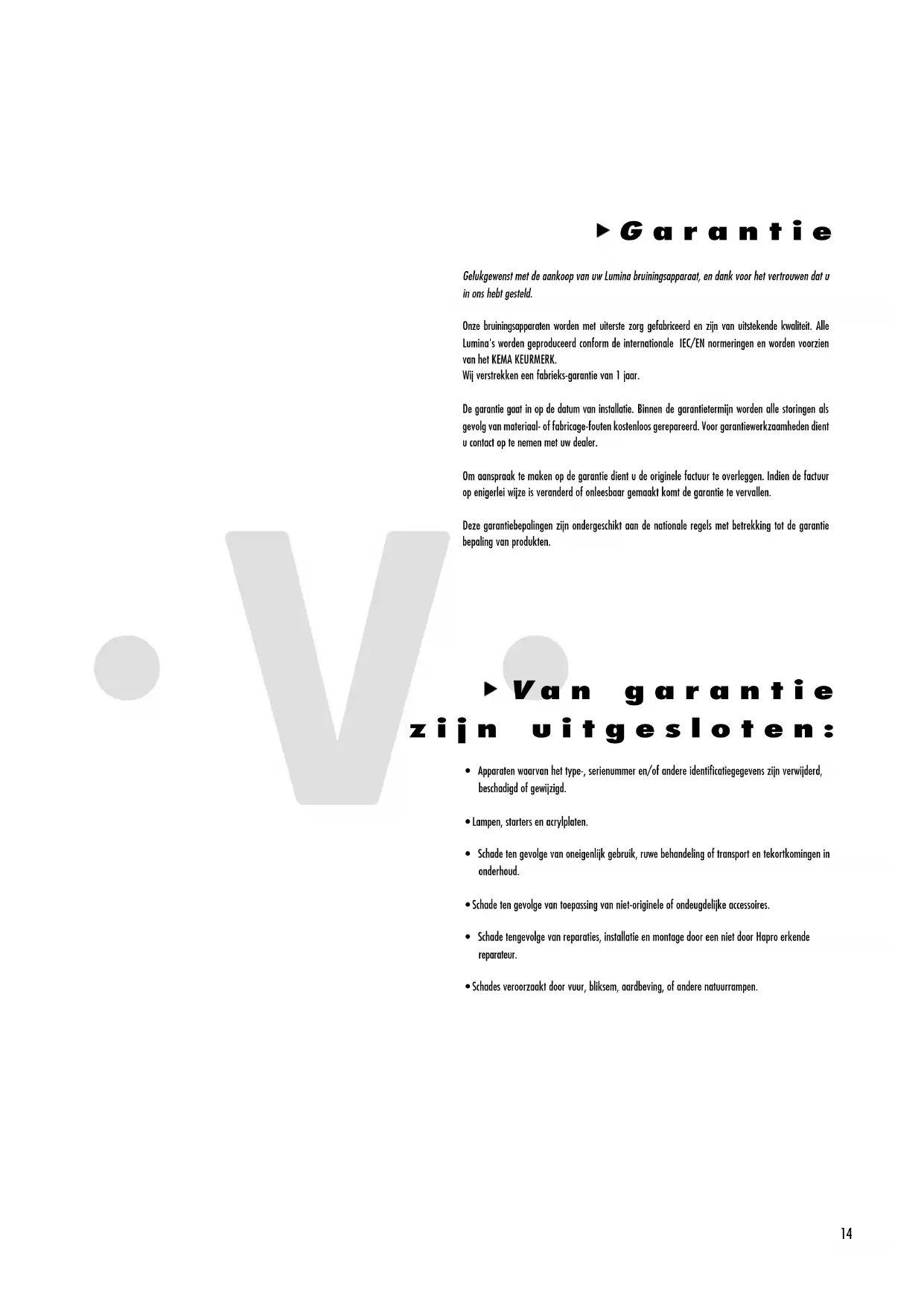

Gelukgewenst met de aankoop van uw Lumina bruiningsapparaat, en dank voor het vertrouwen dat u in ons hebt gesteld.
Onze bruiningsapparaten worden met uiterste zorg gefabriceerd en zijn van uitstekende kwaliteit. Alle Lumina's worden geproduceerd conform de internationale IEC/EN normeringen en worden voorzien van het KEMA KEURMERK.
Wij verstrekken een fabrieks-garantie van 1 jaar.
De garantie gaat in op de datum van installatie. Binnen de garantietermijn worden alle storingen als gevolg van materiaal- of fabricage-fouten kostenloos gerepareerd. Voor garantiewerkzaamheden dient u contact op te nemen met uw dealer.
Om aanspraak te maken op de garantie dient u de originele factuur te overleggen. Indien de factuur op enigerlei wijze is veranderd of onleesbaar gemaakt komt de garantie te vervallen.
Deze garantiebepalingen zijn ondergeschikt aan de nationale regels met betrekking tot de garantie bepaling van produkten.
▶ Van garantie zijn uitgesloten:
- Apparaten waarvan het type-, serienummer en/of andere identificatiegegevens zijn verwijderd, beschadigd of gewijzigd.
- Lampen, starters en acrylplaten.
- Schade ten gevolge van oneigenlijk gebruik, ruwe behandeling of transport en tekortkomingen in onderhoud.
- Schade ten gevolge van toepassing van niet-originele of ondeugdelijke accessoires.
- Schade tengevolge van reparaties, installatie en montage door een niet door Hapro erkende reparateur.
- Schades veroorzaakt door vuur, bliksem, aardbeving, of andere natuurrampen.
▶ Lees dit eerst
1 Mocht er iets aan uw toestel mankeren, neemt u dan contact op met uw dealer.
2 Plaats het toestel niet in vochtige ruimtes.
3 Zorg ervoor dat het toestel correct afgezekerd is. Het toestel mag alleen via de aardlekschakelaar van 0,03A aangesloten worden. Wanneer het toestel niet aangesloten wordt met een stekker, moet er een schakelapparaat gemonteerd worden.
4 Bij het schoonmaken van het toestel moet deze spanningsvrij gemaakt worden. Alle niet beschreven werkzaamheden moeten worden uitgevoerd door een vakbekwame electromonteur. Electrische componenten niet vochtig reinigen.
5 Als het toestel geïnstalleerd wordt, neem dan goed de voorgeschreven minimale afstanden in acht, zoals voorgeschreven in het hoofdstuk Afmetingen / Opstelling.
6 Indien het toestel in een cabine wordt geplatst dienen de wanden bij voorkeur de minimale, zoals in het hoofdstuk "Line-up dimensions" aangegeven, vrije ruimte te hebben. Dit in verband met de luchtcirculatie rond het toestel.
7 Vermijd contact van scherpe voorwerpen met de acrylplaat.
8 Het toestel mag niet gebruikt worden indien:
- De gebruiker geen beschermende UV-bril draagt;
- de acrylplaat in de bruiner afwezig is;
- de ventilatie van het toestel niet optimaal kan functioneren;
- de timer defect is;
- de temperatuur in de cabine 30°C of meer is.
9 Verwisselen van lampen en starters; verwijder de lamp en starter door deze een kwartslag naar links te draaien. Lampen en starters plaatsen gaat in de omgekeerde volgorde.
10 Vervang de acrylplaten na elke 1200 branduren voor optimale effectiviteit van het toestel.
11 Vervang, voor een optimale effectiviteit, de lagedruklampen zoals door de fabrikant aangegeven. Alleen vervangen door hetzelfde type lamp.
12 Voer uw gebruikte lampen af op de wettelijk voorgeschreven manier.
13Let op: Voor het reinigen van de acrylplaat mag alleen speciale acrylreiniger gebruikt worden. Nooit reinigers gebruiken die alcohol bevatten, deze kunnen de acrylplaat beschadigen.
14 Het UV-type van uw bruiningsapparaat staat vermeld op het type-plaatje.
15 Ultraviolette straling van de zon of UV apparaten kan huid of oogbeschadigingen veroorzaken. Deze biologische effecten zijn afhankelijk van de kwaliteit en de kwantiteit van de straling evenals van de huid en ooggevoeligheid van het individu.
16 De huid kan verbranden na buitensporige blootstelling. Buitensporig herhaalde blootstelling aan ultraviolette straling van de zon of UV apparaten kan leiden tot vroegtijdige veroudering van de huid evenals verhoogd risico op het ontstaan van huidtumoren.
17 Het onbeschermde oog kan oppervlakte ontsteking ontwikkelen en soms na bijvoorbeeld een staaroperatie kan na buitensporige blo-tstelling schade aangetroffen worden aan het netvlies. Staar kan ontstaan na vele blootstell- lingen.
18 Om ongelukken te voorkomen als het netsnoer beschadigd is, moet het vervangen worden door de fabrikant of zijn service agent of een gelijkwaardige gekwalificeerde persoon.
▶ Let op:
Kijk in de bijgaande bruiningstabel voor de geadviseerde bruiningstijden. Reparaties mogen alleen door gekwalificeerd personeel gedaan worden.
Bij onderhoud en reparatie van het toestel dient altijd de voedingsspanning losgekoppeld te worden.
▶10 Gouden regels voor verstandig zonnen in een bruiningsapparaat
De ondergenoemde punten bevatten informatie overeenkomstig de Europese regels met betrekking tot het bruinen met behulp van bruiningtoestellen.
1 Neem voordat u gaat bruinen in een bruiningsapparaat eerst de bruiningsinstructies die u in dit boekje tegenkomt grondig door en volg de adviezen op.
2 Laat het zonnebaden op een zonnebank over aan mensen boven de 15 jaar met huidtype 2-6. Kinderen jonger dan 16 jaar en mensen met huidtype 1 hebben een huid die zeer gevoelig is voor ultraviolet licht.
3 Zorg dat uw klanten na het eerste zonnebad, van een bruiningskuur een rustdag nemen. Doen zich geen ongewenste huidreacties voor, dan kunnen zij de kuur vervolgen.
4 Draag er zorg voor, dat uw klanten niet meer dan eenmaal per dag bruinen. Maak hierbij geen onderscheid tussen binnen en buiten zonnen, de huid doet dat ook niet. Houd bij een normaal zongedrag in de natuurlijke zon een maximaal aantal bezonningen in het bruiningsapparaat aan van ongeveer 50 maal per jaar.
5 In sommige medicijnen en schoonheidsprodukten komen stoffen voor die, in combinatie met zonnebaden, ongewenste reacties kunnen oproepen. Ook andere stoffen hebben soms een soortgelijk effect. Hieronder treft u een opsomming aan van een aantal stoffen die kunnen reageren met UV-stralen:
- Sulfonamide - in diverse geneesmiddelen waaronder antibiotica
- Tetracyclines - in antibiotica, antiacné-middelen
- Nalidexinezeer - in geneesmiddelen tegen infecties aan de urinewegen
- Chloorthiazide - Plaspillen
- Sulfonylureum - in geneesmiddelen tegen suikerziekte
- Phenothiazinen - in geneesmiddelen tegen stress
- Triacetyldiphenylisatine - in laxeermiddelen
- Psoralenen - in bruiningsversnellers
- Para-aminobenzoëzuur (PABA) - in antizonnebrandmiddelen
• Musk ambrette, Muskolie - in parfums
- Witmakers - in wasmiddelen
- Eosine - in kleurstoffen
- Gehalogeneerd salicylanilide - in schimmel-werende stoffen
6 Cosmetische produkten - parfums en make-up - kunnen in combinatie met ultraviolet licht een huidreactie veroorzaken. Zorg daarom voor een schone huid, van uw klanten, bij het zonnebaden. Sommige middelen dringen diep door in de huid. Zorg daarom dat uw klanten hun huid een paar uur voor elk zonnebad grondig reinigen. Of liever nog een dag van te voren, helemaal geen make-up gebruiken. Laat, voordat uw klanten gaan zonnen, sieraden verwijderen.
7 Zorg ervoor dat uw klanten geen anti-zonnebrandcrème, -olie of zelfbruinend middel onder het bruiningsapparaat gebruiken. Deze produkten bevatten stoffen die de bruiningstijden beïnvloeden en de voorgeschreven tijden onbetrouwbaar maken. Zorg tevens dat uw klanten geen gebruik maken van bruiningspillen in combinatie met een zonnebankkuur of het zonnen buiten. De combinatie van bruiningspil en UV-licht kan de kans op huidirritatie en zonnebrand vergroten.
8 Als de huid enige tijd na het zonnebad rood en strak wordt, heeft deze waarschijnlijk zonnebrand opgelopen. Wacht met een volgend zonnebad tot dit over is, controleer het kuurplan en zorg dat uw klanten korter zonnen. Levert het bruinen ongewenste reacties op die u niet kunt verklaren, zorg dan dat uw klanten stoppen met de kuur. Adviseer uw klant, contact op te nemen met hun arts, als de klachten niet binnen korte tijd verdwijnen.
9 Draag er zorg voor, dat uw klanten hun ogen altijd, met een speciale beschermbril, beschermen, ook al ziet u afbeeldingen van mensen die zonnebaden zonder die bril. UV-licht dat rechtstreeks de ogen binnendringt kan de oorzaak zijn van oogaandoeningen (sneeuwblindheid, lasogen of staar).
10 Verminder de bruiningstijd met 20% tijdens de eerste 50 branduren van de lampen. Gedurende deze 50 branduren geeft de lamp niet de normale 100% energie, maar 120%. Na de eerste 50 branduren leveren de lampen gedurende ruim 450 uur het normale vermogen van 95 tot 100%.
▶ Let op:
Als uw klanten medicijnen gebruiken, vraag hen dan eerst overleg te plegen met hun arts, voordat zij een bruiningskuur beginnen.
Voor een actuele lijst kunt u op internet kijken, bij: www.verantwoordzonnen.nl, onder de button 'nieuws'.

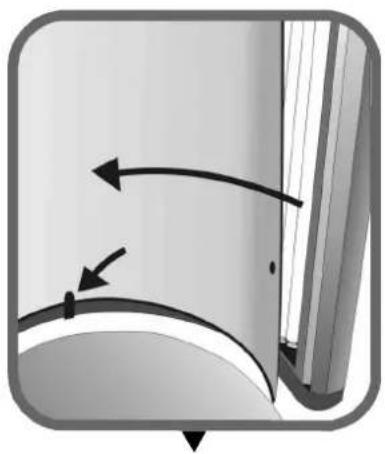

▶ Demonteren van de acrylplaten

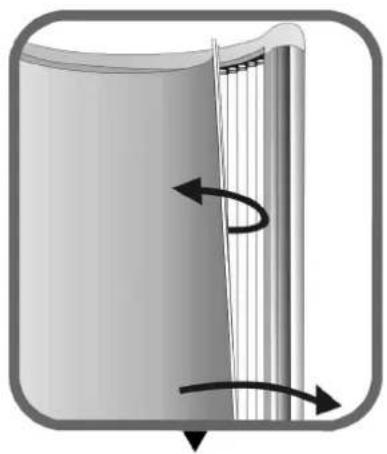

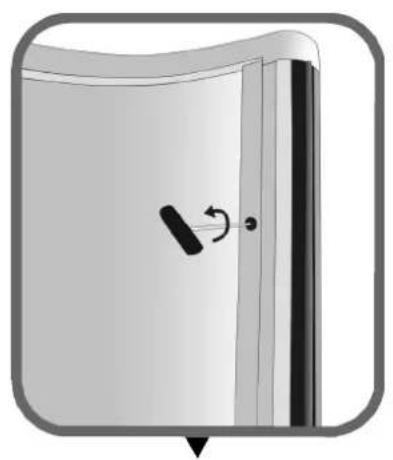

Draai de twee snelsluitingen los.
Verwijder de acrylplaat.
Bij het terug zetten van de acrylplaat deze achter het lipje plaatsen.

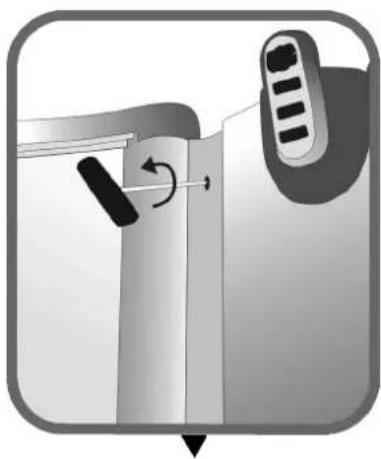

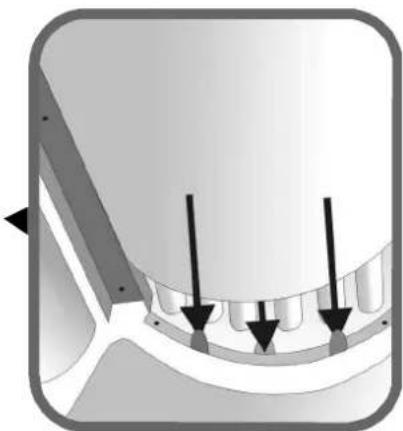

Draai de zes schroeven los.

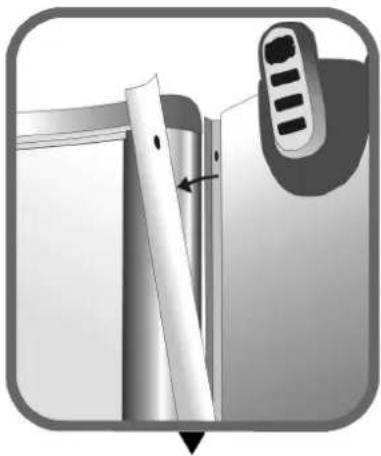

Verwijder de aluminium profielen.

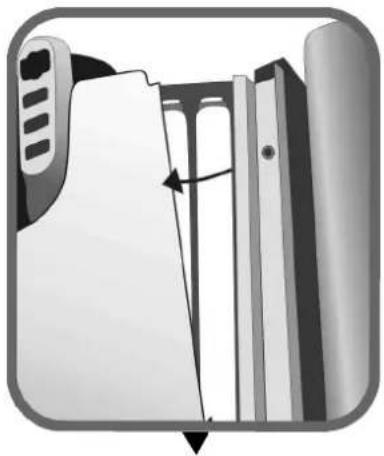

Verwijder de acrylplaat.

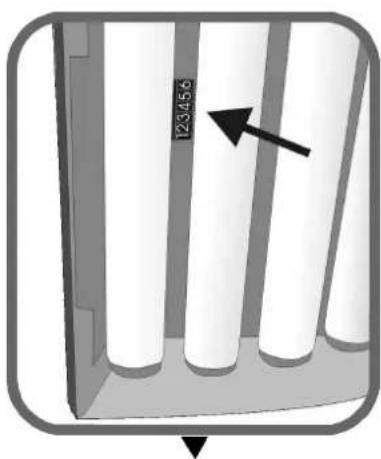

Verwijder de lampen om de Xsensflacon te vervangen.

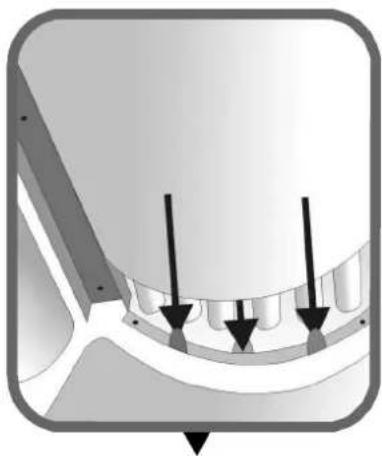

Bij het monteren van de acryplaat, deze tussen de lipjes plaatsen.

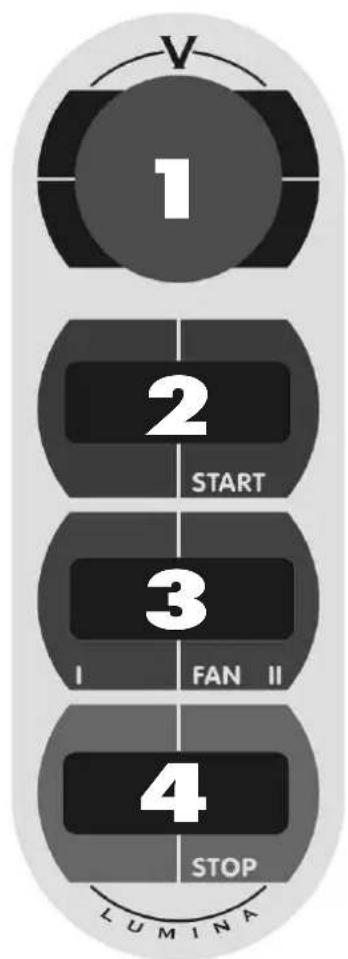

1 ▶
Display van het bedieningspaneel. (minuten, oplopend).
2▶
Het starten van het bruinings apparaat bij gebruik van een remote -timer met snelstart functie
3 ▶
Vermeerderen of verminderen van de luchthoeveelheid op het lichaam. In 2 stappen instelbaar.
Het uitzetten van het bruinings apparaat.
▶ Attention!
Plaats het onderstel op de grond en houd de achterkant minimaal 30 cm van de wand. Verdraai de stelvoetjes totdat het onderstel waterpas staat.
Draai de kolom om in de doos. Draai daarna de 10 inbusboutjes [M6 x 12] t.b.v. de VSA platen los en verwijder het borgprofiel (1). Maak de 4 stekkers los van de VSA platen en haal de VSA platen er uit.
Plaats de kolom op het onderstel en zet deze met 4 carrosserierringen en 4 moeren [M8] vast. Plaats de VSA platen op nummer terug (nummer 1 links). Bevestig het borgprofiel met de bijbehorende inbusboutjes. Sluit hierna de stekkers aan van de elektroplaat, op de betreffende VSA platen.
F
(optioneel) Bevestig het bakje van de Xsense module op de onderste elektro- plaat, met twee veerringen en 2 schroeven [M4 x 10]. Plaats de Xsens module in het bakje.
(optioneel) Sluit de stekkers van de noodstop en de sierlamp aan. Zie afbeelding, let op: kleur op kleur.
Klik de 2 scharnierstangen vast op de kogelkopjes van de spaakveer.
E
Plaats de metalenplaat op het onderstel en schroef deze met 4 verzonken inbusboutjes vast [M6 x 25].
F
Plaats de blowerkap op de kolom en schroef deze met 4 bouten [ M6 x 55 ] en 4 carrosserieringen vast. Sluit de 2 stekkers aan op de linkerkant van de elektroplaat. Let op kleur op kleur.
E
Als de deuren niet gelijkmatig hangen (zie voorbeeld 1), kan door verdraaing van de 4 excenters (zie voorbeeld 2), de deuren beter worden afgesteld (zie voorbeeld 3).
F
Klik de 2 scharnierstangen vast op de kogelkopjes aan de onderzijde van de linker- en rechterdeur
F
NL Monteer de kabel van de twee deuren op de kolom en geleid de kabel achter de scharnierkoker zoals aangegeven
Sluit de stekkers van de linkerkabel aan op VSA platen 1 en 2 en op de elektroplaat. Sluit de stekkers van de rechterkabel aan op VSA platen 3 en 4 en op de elektroplaat. Let op: kleur op kleur. Zorg ervoor dat de bedrading ten alle tijden vrij ligt van scherpe randen.
F
NL Sluit de stekker van de blowerkap aan op het bedieningspaneel (1). Sluit de stekkers van het paneel aan op de elektroplaat (2). Let op: kleur op kleur. Monteer het paneel op de kolom met 4 carrosserieringen en 4 inbusboutjes [M6 x 20].
Draai de inbusbouten van de blowerkap iets los, om de afdekplaten links- en rechts tussen de kolom en de blowerkap te schuiven. Let op, dat het afgeronde deel van de afdekplaatjes, altijd aan de deurzijde zit. Draai de inbusbouten van de blowerkap hierna weer aan. Schuit het Xsens-slangetje in het gaatje van de blowerkap.
Controleer bij aansluiting op de netspanning het type net wat bij u beschikbaar is. Verschillende aansluiting volgens fig. 2, 3 en 4 (aansluiting af fabriek).
Haal de kabel van de muntautomaat door wartel B. En sluit de kabel aan volgens fig 1. Draai vervolgens de wartel vast.
(optioneel) Haal de kabel voor de audio door wartel C en sluit hem aan. Draai hierna de wartel vast.
F
D Bei der Montage die Acrylplatte zwischen den Lippen anbringen.
NL bij het monteren van de acrylplaat, deze tussen de lipjes plaatsen
F Lors du montage de la plaque acrylique, placez celle-ci entre les petits rebords.
Per montare il pannello acrilico, inserirlo dietro i labbri.
E Cuando vuelva a montar la placa acrílica, colóquela entre las lengüetas.
Draai de 2 inbusboutjes [ M6 x 20 ] gedeeltelijk in de bovenstescharnierarmen. Sluit de stekker van de achterplaat aan op de elektroplaat en plaats de achterplaat over de reeds gemonteerde inbusboutjes. Draai 2 inbusboutjes [ M6 x 20 ] in de onderstescharnierarmen, 2 inbusboutjes [ M6 x 20 ] in de netfilterplaat en 2 inbusboutjes [ M6 x 20 ] in de linker- en rechterafdekplaten. Draai hierna alle inbusboutjes vast.
F
