MANUALE UTENTE WL 24 AHA HOTPOINT

FORNO WL 24 A/HA Sommario Caratteristiche, 2 Avvertenze Dati tecnici Installazione, 3 Posizionamento e collegamento Descrizione dell'apparecchio, 4 Vista d'insieme Pannello di controllo Avvio e utilizzo, 5-6 Vani invecchiamento Regolazione manuale delle temperature Estrazione dei ripiani in legno Tabella delle temperature a cui servire i vini Stoccare le bottiglie, 7 Modalità stoccaggio Manutenzione e anomalie, 8 Manutenzione e cura Anomalie e rimedi Assistenza, 9 Istruzioni per l’uso

Caratteristiche Avvertenze ! È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio. ! Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza. ! Per evitare pericoli dovuti all'instabilità dell'apparecchio, questo deve essere fissato attenendosi scrupolosamente alle istruzioni di montaggio. ! In caso di trasloco o spostamento tenere l'apparecchio in posizione verticale. ! Il frigo cantina non può essere utilizzato da bambini o persone portatrici di handicap, senza la supervisione di un adulto o di un tutore, onde evitare usi non consentiti della cantina stessa. ! I bambini non devono utilizzare il frigo cantina senza la supervisione di un adulto, onde evitare che giochino con la cantina stessa. ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili. ! Mantenere libere da ostruzioni le aperture di ventilazione nell'involucro dell'apparecchio. ! Non utilizzare, per accelerare il processo di sbrinamento, dispositivi meccanici o altri mezzi diversi da quelli raccomandati dal costruttore. ! Non danneggiare il circuito del refrigerante. ! Per effettuare la sostituzione del neon rivolgersi al centro assistenza. ! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente e sostituito solo da tecnici autorizzati. ! Il cavo di alimentazione è di tipo Y, in caso di sostituzione rivolgersi al centro assistenza. Modello Temperature Dimensioni Peso** Peso Potenza elettrica Corrente Lampade Consumo Tensione in Volt* Frequenza Hz*

• A seconda dei paesi, questi valori sono soggetti a variazioni. Per conoscere le caratteristiche specifiche del vostro apparecchio, consultare la targhetta caratteristiche del prodotto. ** Apparecchio vuoto. WL 24 A/HA 1 Zona larghezza cm 60 altezza cm 44,8 profondità cm 55 30,5 Kg 35,5 Kg 62 W 0,3 A 3 W 0,38 kWh / 24h

DATI TECNICI Questo apparecchio è destinato ad essere utilizzato esclusivamente per la conservazione del vino.IT

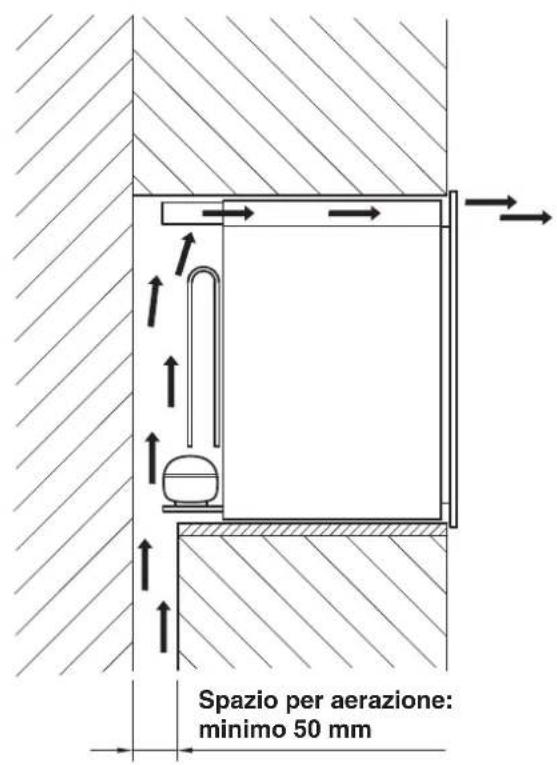

Installazione Posizionamento e collegamento Disimballo1 Disimballare subito l'apparecchio e controllare chenon abbia subÏto danni nel trasporto. Se fossedanneggiato non collegarlo e contattare ilRivenditore.2 Togliere con cautela le protezioni e gli adesivi,aprire l'anta e verificare l'integrità dei varicomponenti.3 Estrarre il cavo dell'alimentazione elettrica.Posizionamento1 Posizionare l'apparecchio in un ambiente benaerato, non umido e libero (evitare armadi a murochiusi).2 Lasciare l'apparecchio lontano da fonti di calore.3 Rispettare le distanze minime tra l'apparecchio ed ilvano in cui verrà posizionato, per garantireall'apparecchio stesso una perfetta ventilazione.Vedi figura. Spazio per aerazione: minimo 50 mm Collegamento elettricoDopo il trasporto, posizionare l'apparecchioverticalmente e attendere almeno 3 ore prima dicollegarlo all'impianto elettrico. Prima di inserire laspina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Datitecnici o nella targhetta caratteristiche in basso adestra (vedi Descrizione dell'apparecchio);
• la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici o nella targhettacaratteristiche in basso a destra (vedi Descrizionedell'apparecchio);

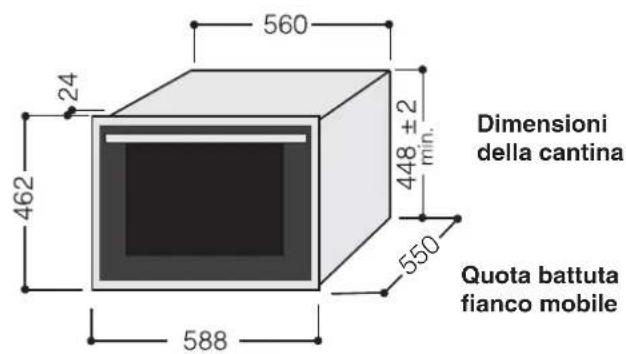

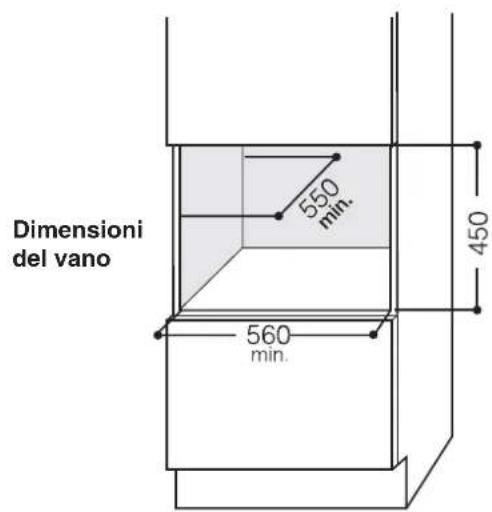

• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituire la presao la spina; non usare prolunghe e prese multiple.Dimensionidel vano Quota battuta fianco mobileDimensionidella cantinaIT

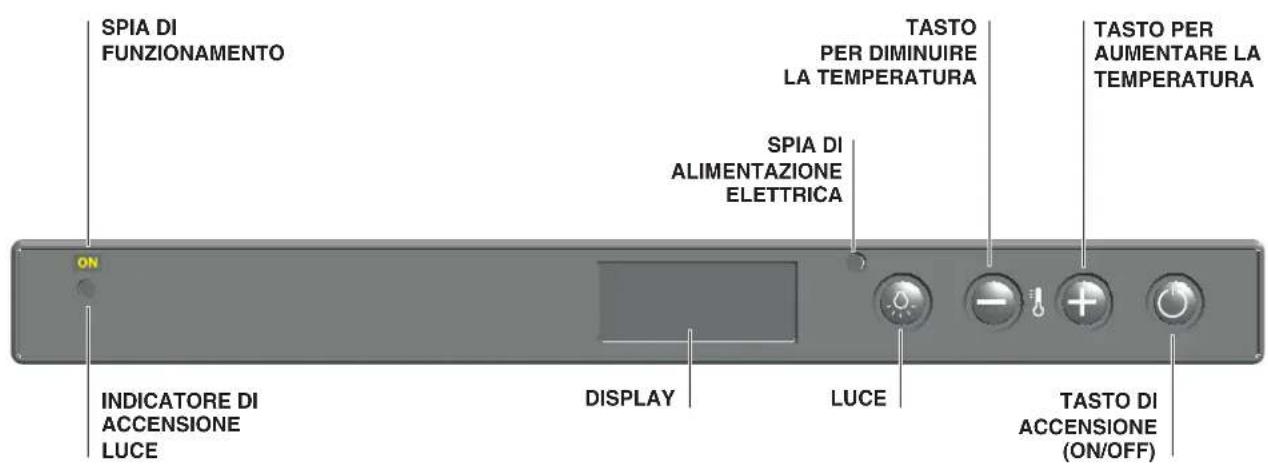

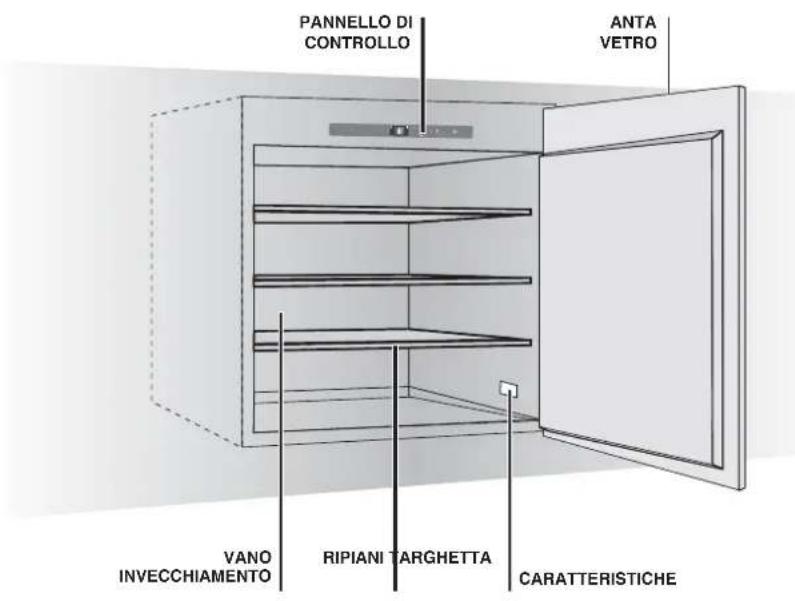

Vista d'insieme Pannello di controllo TASTO PER AUMENTARE LA TEMPERATURA LUCE SPIA DI FUNZIONAMENTO INDICATORE DI ACCENSIONE LUCE TASTO DI ACCENSIONE (ON/OFF) TASTO PER DIMINUIRE LA TEMPERATURA SPIA DI ALIMENTAZIONE ELETTRICA DISPLAY Descrizione dell'apparecchio PANNELLO DICONTROLLO ANTA VETRO VANO INVECCHIAMENTORIPIANI TARGHETTACARATTERISTICHEIT

Vano invecchiamento Il frigo cantina è composto da un vano invecchiamento la cui principale funzione è garantire ai vini condizioni ottimali di conservazione. La sua temperatura è stata regolata in fabbrica su una temperatura considerata ottimale per la maggior parte dei casi e corrisponde a 15°. Il vino è un prodotto complesso che deriva da una evoluzione lenta e lunga, e necessita di condizioni specifiche per esprimersi al meglio. Tutti i vini si conservano alla stessa temperatura, mentre le temperature di servizio e di degustazione cambiano in base al vino. Perciò, così come per le cantine naturali dei produttori, anche per il frigo cantina non è importante il valore assoluto della temperatura di conservazione, quanto la sua costanza nel tempo: la conservazione del vino è ideale qualunque sia la temperatura, a condizione che la temperatura non subisca variazioni. Avvio e utilizzo Regolazione manuale della temperatura La temperatura visualizzata sul display è la temperatura relativa all'interno del vano cantina. Alla prima accensione, la cantinetta è impostata per raggiungere i 15° e stabilizzarvisi. Qualora dovesse rendersi necessario, è possibile modificare la temperatura secondo quanto segue:

1. Al momento della connessione alla rete elettrica, il

display visualizza la temperatura impostata all'interno del vano.

(vedi Pannello di controllo) per circa un secondo: l'indicatore della temperatura comincerà a lampeggiare.

o fino al raggiungimento della temperatura desiderata.

4. Attendere 5 secondi perché l'indicatore torni fisso:

la temperatura è stata impostata.

5. Attendere che l'adeguamento della temperatura

abbia effetto ed introdurre le bottiglie di vino nella cantina. Per consentire un raggiungimento più veloce della temperatura impostata, la luce interna non si accende (oppure si spegne temporaneamente) se la temperatura interna supera i 24°C. Estrazione dei ripiani in legno ATTENZIONE: I ripiani in legno non sono scorrevoli, non estrarli con il carico di bottiglie per evitare il rischio di rottura delle stesse. I ripiani si possono estrarre per pulizia solo senza bottiglie.IT

Tabella delle temperature a cui servire i vini Nella tabella si riportano le temperature indicative a cui dovrebbe essere servito il vino a tavola. Nel caso in cui il vino debba essere servito ad una temperatura superiore a quella impostata all’interno della cantina, si consiglia di lasciarlo fuori per il tempo necessario. 17°C 17°C 17°C 13°C 6°C 8°C 17°C 11°C 18°C 17°C 6°C 16°C 13°C 6°C 12°C 6°C 8°C 11°C 11°C 10°C 8°C 11°C 15°C 10°C 7°C 14°C 8-18°C 12°C 14°C 16°C Amarone Barbaresco Barolo Beaujolais Bordeaux Bianco Liquoroso Bordeaux Bianco Secco Bordeaux Rosso Bourgogne Bianco Bourgogne Rosso Brunello Champagne Chianti Classico Languedoc-Roussillon Passito di Pantelleria Provenza Rosé Spumanti Secchi e Dolci

erdicchio di Matelica e dei Castelli di Jesi Vini Bianchi del Trentino Alto Adige Vini Bianchi Franciacorta Vini Bianchi Secchi Aromatici Vini Bianchi Secchi, Giovani e Fruttati Vini del Friuli Venezia Giulia Vini del Rodano Vini della Loira Bianchi Secchi Vini della Loira Liquorosi Vini della Loira Rossi Vini passiti Liquorosi Vini Rosati, Vini Novelli Vini Rossi Leggeri, poco tannici Vini Rossi mediamente strutturati, abbastanza tanniciIT

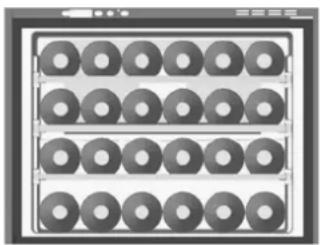

Stoccare le bottiglie Stoccaggio classico con 24 bottiglie Se si desidera sistemare le bottiglie in modo tale da renderle visibili e facilmente estraibili, si consiglia la configurazione a 24 bottiglie (bordolesi o misto bordolesi e renane). STANDARD 24 Bottiglie (100% coricate) 3 griglie utilizzate I 3 ripiani in legno della cantina vino sono predisposti per la conservazione di un numero massimo di 6 bottiglie. Le feritoie poste sulla base della cantina possono ospitare altre sei bottiglie per un totale di 24. Si suggerisce di collocare le bottiglie più lunghe (Tipo Renane) sul ripiano base della cantina, predisposto per ospitare bottiglie di dimensioni maggiori. ! Un ripiani in legno, può sorreggere in sicurezza un nassimo di 22 bottiglie. Stoccaggio con bottiglie Champagnotta Le bottiglie di tipo Champagnotta, per la loro dimensione maggiore rispetto alle bottiglie classiche, devono essere collocate nel ripiano base della cantina in un numero massimo di 5. Per stoccare altre bottiglie di tipo Champagnotta sarà necessario rimuovere il 3° ripiano della cantina vino, collocando le nuove bottiglie sopra quelle precedentemente posizionate sul ripiano di base, ma in senso opposto. E' possibile stoccare fino a 9 bottiglie di tipo Champagnotta. Altre configurazioni per lo stoccaggio delle bottiglie CONSERVAZIONE: Qualora si volesse, è possibile conservare fino ad un massimo di 28 Bottiglie, rimuovendo tutti e tre i ripiani e riponendo le bottiglie così come mostrato nell’immagine precedente.IT

Manutenzione e anomalie Manutenzione e cura Escludere la corrente elettrica Durante i lavori di pulizia e manutenzione è necessario isolare l'apparecchio dalla rete di alimentazione: staccare la spina dalla presa. Anomalie e rimedi Può accadere che l'apparecchio non funzioni. Prima di telefonare al Rivenditore, controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie Il compressore non funziona Il compressore non si ferma mai Possibili cause/soluzioni

• La spina non è inserita nella presa della corrente o non abbastanza da fare contatto, oppure in casa non c'è corrente.

• La presa della corrente non funziona (verificare collegandovi un altro apparecchio elettrico).

• Contattare il centro assistenza tecnica. ! Qualsiasi intervento sull'apparecchio deve essere realizzato dal Servizio Tecnico Autorizzato, pena la nullità della garanzia. Dopo ogni intervento sul gruppo freddo, il tecnico deve controllare la tenuta del circuito. ! Anomalie di breve durata, quali ad esempio la mancanza di corrente, non compromettono i vini. Solo quando le anomalie di funzionamento vengono lasciate irrisolte per un lungo periodo possono diventare dannose per i vini. ! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie: - 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni; - 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni. - 2002/96/CE. Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.IT

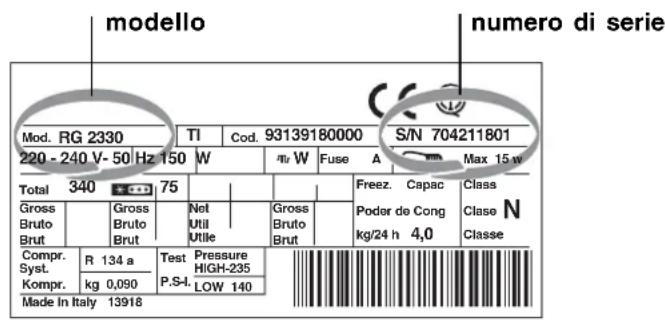

Net Util UtileGrossBruto Brut Freez. CapacPoder de Cong Made in Italy 13918 Test P.S-I.PressureHIGH-235LOW 140kg/24 h 4,0 ClassClase Classemodellonumero di seriePrima di contattare l’Assistenza: Verificare se l’anomalia può essere risolta autonomamente ( vedi Anomalie e Rimedi

• In caso negativo, contattare il Numero Unico Nazionale 199.199.199.Comunicare:• il tipo di anomalia• il modello della macchina (Mod.)• il numero di serie (S/N)Queste informazioni si trovanosulla targhetta caratteristiche postanel vano frigorifero in basso a sinistra. Assistenza Attiva 7 giorni su 7 Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* .Un operatore sarà a tua completa disposizione per fissare un appuntamento con un tecnico del CentroAssistenza Autrorizzato più vicino a casa tua.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta. *Al costo di 14,25 centesimi di Euro al minuto(iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com. AssistenzaIT

Spazio per aerazione: minimo 50 mm
