Tuotetyyppi	Viinijääkaappi (viinikellari)
Tuotemerkki	Hotpoint
Malli	WL 24 AHA
Mitat (L x K x S)	60 x 44,8 x 55 cm
Paino	30,5 kg (tyhjänä)
Sähkönsyöttö	220-240 V, 50 Hz, 0,3 A, 62 W
Energiankulutus	0,38 kWh/24h
Pullokapasiteetti	Jopa 28 pulloa (vakiokokoonpano 24)
Lämpötilavyöhyke	1 vyöhyke, säädettävä lämpötila
Oletuslämpötila	15 °C (tehtaalla esiasetettu)
Lämpötila-alue	Ei määritelty ohjeessa, manuaalinen säätö YLÖS/ALAS-painikkeilla
Sisävalaistus	3 W lamppu, sammuu väliaikaisesti jos sisälämpötila > 24 °C
Hyllyt	6 irrotettavaa puuhyllyä (ilman pulloja)
Säilytystyyppi	Pullot makuulla, muokattava kokoonpano (samppanja, Alsace…)
Päätoiminnot	Viinin vanhentaminen, vakiolämpötilan säätö, sisävalaistus
Huolto ja puhdistus	Irrota pistotulpasta ennen puhdistusta, puhdista pehmeällä liinalla, älä käytä sähkölaitteita sisällä
Turvallisuus	Älä tuki ilmanvaihtoaukkoja, älä vahingoita kylmäpiiriä, älä käytä jatkojohtoa
Varaosat ja korjattavuus	Ota yhteyttä valtuutettuun huoltoliikkeeseen kaikissa toimenpiteissä, alkuperäisosat pakollisia
Yleiset tiedot	Ohje saatavilla useilla kielillä, CE-vaatimustenmukaisuus, hävittäminen erilliskeräyksen kautta

Usein kysytyt kysymykset - WL 24 AHA HOTPOINT

Kuinka säätää viinikellarin lämpötilaa?

Paina noin 1 sekunti YLÖS-painiketta, kunnes ilmaisin vilkkuu. Käytä ▲ tai ▼ -painikkeita valitaksesi haluttu lämpötila, odota sitten 5 sekuntia, että ilmaisin vakiintuu. Lämpötila on tallennettu.

Kuinka monta pulloa mahtuu WL 24 AHA -malliin?

Suurin kapasiteetti on 28 pulloa täysin makuulla olevassa kokoonpanossa (1 hylly käytössä). Vakiokokoonpanossa voit säilyttää 24 pulloa (3 hyllyä + lattia).

Mitä tehdä, jos sisävalaistus ei syty?

Valaistus ei syty (tai sammuu väliaikaisesti), jos sisälämpötila ylittää 24 °C, jotta ohjelmoitu lämpötila saavutetaan nopeammin. Jos ongelma jatkuu, tarkista lamppu (3 W) tai ota yhteyttä huoltoon.

Kuinka puhdistaa puiset hyllyt?

Puuhyllyt eivät ole liukuvat. Irrota ne vain tyhjinä, pese ne pehmeällä liinalla ja saippuavedellä, kuivaa huolellisesti ennen takaisin asettamista.

Miksi kompressori ei koskaan pysähdy?

Jos kompressori käy jatkuvasti, se voi viitata toimintahäiriöön. Ota yhteyttä huoltoon diagnoosia varten. Älä yritä korjata itse.

Voinko säilyttää samppanjapulloja?

Kyllä. Säilytä enintään 5 samppanjapulloa lattialla. Lisää pulloja varten poista 3. hylly ja aseta ylimääräiset pullot käänteisesti päälle. Tällöin voit säilyttää jopa 9 pulloa samppanjatyyppiä.

Mikä on ihanteellinen tarjoilulämpötila viinille?

Tarjoilulämpötila vaihtelee viinin mukaan. Esimerkiksi Bordeaux-punaviini tarjoillaan 17 °C:ssa, samppanja 6 °C:ssa. Katso tarjoilulämpötilataulukko ohjeesta kullekin viinityypille.

Kuinka käynnistää laite ensimmäistä kertaa?

Kuljetuksen jälkeen aseta laite pystyasentoon ja odota vähintään 3 tuntia ennen pistokkeen kytkemistä. Varmista, että pistorasia on maadoitettu ja jännite sopiva. Kytke pistoke, säädä lämpötila tarvittaessa.

Mitä tehdä sähkökatkon sattuessa?

Lyhyt sähkökatko ei vaikuta viinien säilymiseen. Jos sähkökatko pitkittyy, vältä oven turhaa avaamista. Kun sähkö palaa, tarkista näytöllä oleva lämpötila.

Kuinka huoltaa laitetta?

Irrota laitteen pistotulppa ennen puhdistusta. Käytä pehmeää liinaa ja haaleaa vettä. Älä käytä sähkölaitteita sisällä. Tarkista säännöllisesti, etteivät ilmanvaihtoaukot ole tukossa.

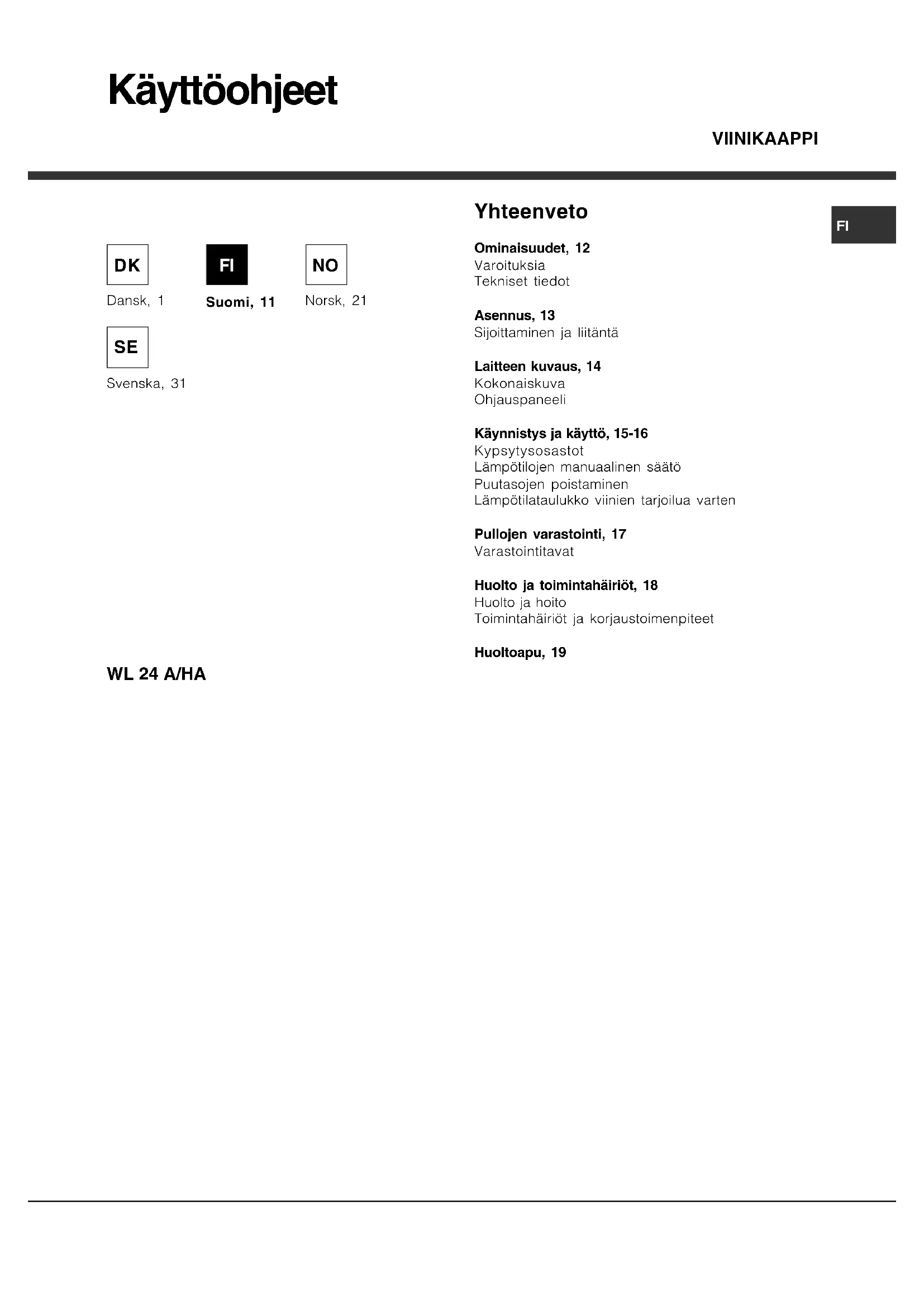

KÄYTTÖOHJE WL 24 AHA HOTPOINT

Sijoittaminen ja liitäntä

Laitteen kuvaus, 14

Kokonaiskuva

Ohjauspaneeli

Käynnistys ja käyttö, 15-16

Kypsytysosastot

Lämpötilojen manuaalinen säätö

Puitteiden poistaminen

Lämpötilataulukko viinien tarjoilua varten

Pullojen varastointi, 17

Varastointitavat

Huolto ja toimintahäiriöt, 18

Huolto ja hoito

Toimintahäiriöt ja korjaustoimenpiteet

Huoltoapu, 19

WL 24 A/HA

FI

Varoituksia

! Säilytä tämä ohjekirja huolellisesti, jotta voit tutkia sitä tarvittaessa. Myynnin, luovutuksen tai muuton yhteydessä varmista, että se pysyy yhdessä laitteen kanssa. ! Lue ohjeet huolellisesti: niissä on tärkeitä tietoja asennuksesta, käytöstä ja turvallisuudesta. ! Jotta voidaan välttää tuotteen epävakaudesta aiheutuvat vaaratilanteet, se tulee kiinnittää huolellisesti noudattaen asennusohjeita. ! Muuton tai siirron yhteydessä säilytä laite pystyasennossa. Viinikaappia eivät saa käyttää lapset tai vammaiset henkilöt ilman aikuisen tai tukihenkilön ohjausta, jotta vältetään viinikaapin valtuuttamaton käyttö. ! Lapset eivät saa käyttää viinikaappia ilman aikuisen henkilön ohjausta, jotta vältetään viinikaapin kanssa leikkiminen. ! Laitteen asennuksen jälkeenkin sähköjohdon ja verkkopistorasian tulee olla helposti saavutettavissa. ! Huolehdi siitä, ettei tukita tuuletusaukkoja laitteen ulkopinnalla. ! Älä käytä huurteenpoiston nopeuttamiseksi mekaanisia laitteita tai muita välineitä, ellei valmistaja ole niitä suositellut. ! Älä vahingoita jäähdytyspiiriä. ! Jos neon tulee uusia, käänny huoltoliikkeen puoleen. ! Johdossa ei saa olla taittumia tai painaumia. ! Johto tulee tarkistaa säännöllisin väliajoin ja vaihdon saa suorittaa ainoastaan valtuutettu teknikko. ! Syöttöjohto on tyyppiä Y ja mikäli se tulee vaihtaa, käänny huoltoliikkeen puoleen.

TEKNISET TIEDOT
Malli	WL 24 A/HA
Lämpötilat	1 alue
Mitat	leveys 60 cm korkeus 44,8 cm syvyys 55 cm
Paino** Palno	30,5 Kg 35,5 Kg
Sähköteho	62 W
Sähkövirta	0,3 A
Lamput	3 W
Kulutus	0,38 kWh / 24h
Jännite volteissa*	220 - 240 V
Taajuus, Hz*	50
* Maasta riippuen nämä arvot voivat vaihdella. Jos haluat tietää laitteen tarkat ominaisuudet, katso tuotteen arvokilpeä ** Laite tyhjänä.

Tämä laite on suunniteltu ainoastaan viinin säilytystä varten.

Sijoittaminen ja liitäntä

Pakkauksesta purku

1 Pura laite välittömästi pakkauksesta ja tarkista, ettei se ole vahingoittunut kuljetuksen aikana. Jos laite on vahingoittunut, älä liitä sitä ja ota yhteys jälleenmyyjään. 2 Poista varovasti suojukset ja tarrat, avaa ovi ja tarkista eri osien eheys. 3 Vedä esiin sähkön syöttöjohto.

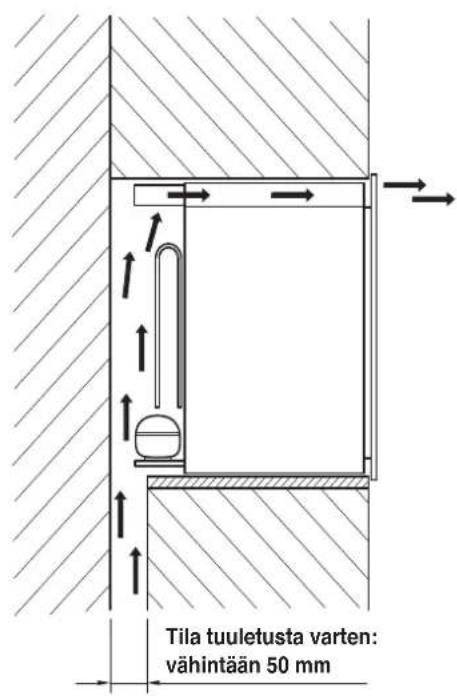

Sijoittaminen

1 Sijoita laite hyvin tuuletettuun ja vapaaseen sekä riittävän kuivaan ympäristöön (vältä suljettuja kaappeja). 2 Sijoita laite kauas lämmönlähteistä. 3 Noudata vähimmäisetäisyyksiä laitteen ja sen sijoitustilan välillä, jotta taataan laitteen riittävä tuuletus.

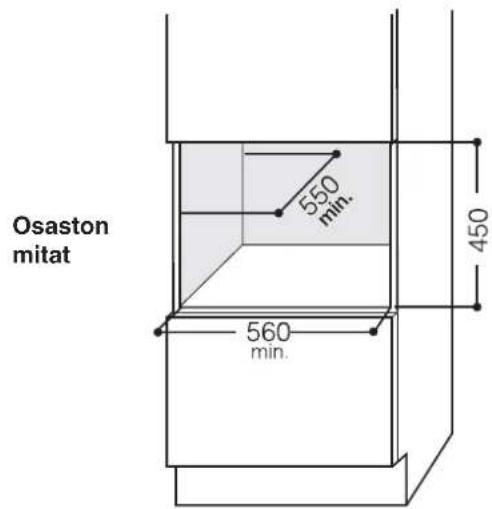

Katso kuvaa.

Sähköliitäntä

Kuljetuksen jälkeen aseta laite pystyasentoon ja odota vähintään 3 tuntia ennen sen liittämistä sähkölaitteistoon. Ennen pistokkeen työntämistä pistorasiaan varmista, että:

• pistorasia on maadoitettu ja että se on lain vaatimusten mukainen;
• pistorasia kestää koneen enimmäiskuormituksen, joka osoitetaan teknisten tietojen taulukossa tai oikealla alhaalla olevassa arvokilvessä (katso Laitteen kuvaus); syöttöjännite on teknisten tietojen taulukon tai alhaalla oikealla sijaitsevan arvokilven osoittamien sallittujen arvojen sisällä (katso Laitteen kuvaus);
• Pistorasia on yhteensopiva laitteen pistokkeen kanssa. Päinvastaisessa tapauksessa vaihda pistorasia tai pistoke; älä käytä jatkojohtoja tai moninkertaisia pistorasioita.

Laitteen kuvaus

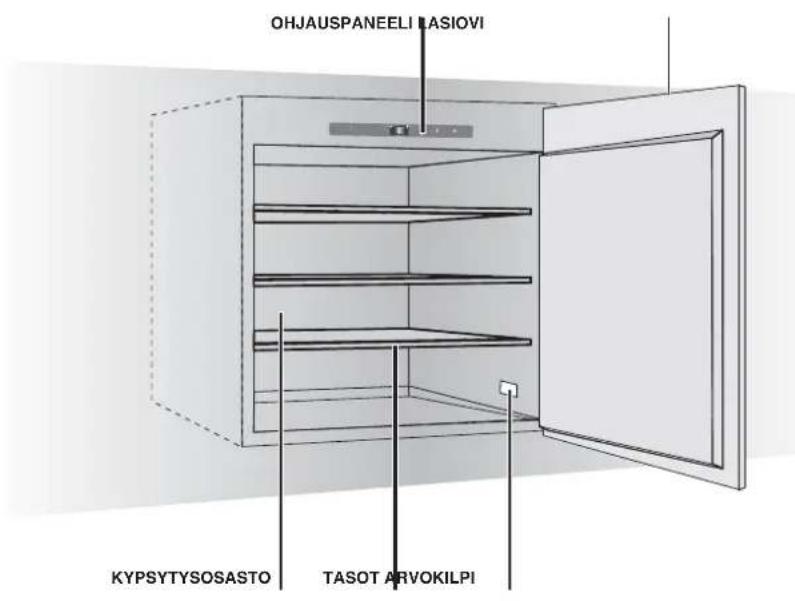

Kokonaiskuva

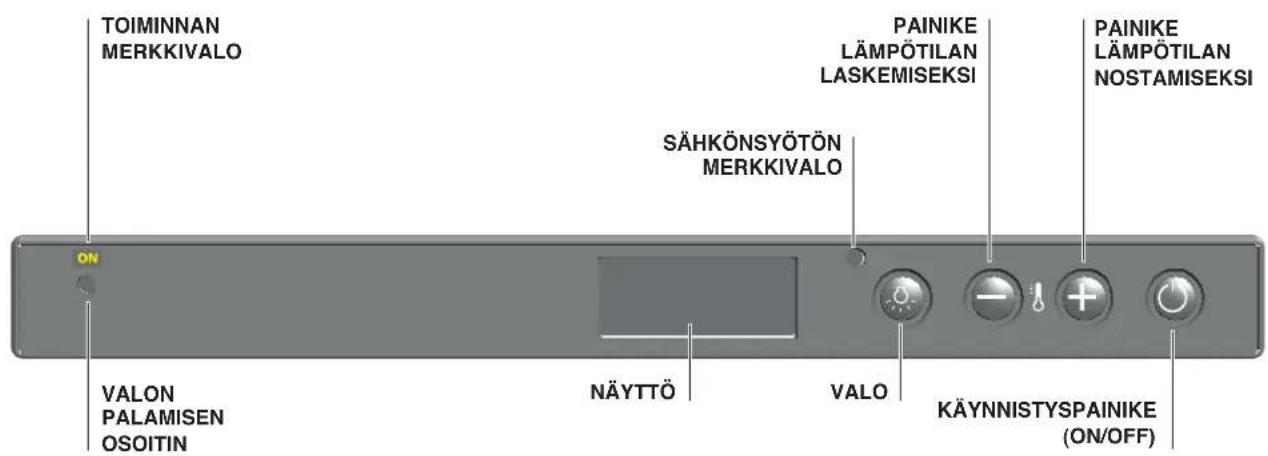

Ohjauspaneeli

Kypsytysosasto

Viinikaappi muodostuu kypsytysosastosta, jonka pääasiallinen tehtävä on taata viinille parhaat mahdolliset säilytysolosuhteet.

Se säädetään jo tehtaalla lämpötilaan, jota pidetään parhaana mahdollisena suurimmalle osalle tapauksista ja tämä suositeltu lämpötila on 15°

Viini on erittäin monipuolinen tuote, joka tarvitsee hitaan ja pitkän kehitysprosessin erityisissä olosuhteissa, jotta taataan paras mahdollinen lopputulos. Kaikki viinit voidaan säilyttää samassa lämpötilassa, mutta tarjoilua ja maistelua varten suositellut lämpötilat vaihtelevat viinin mukaan. Kuten tuottajien varsinaisissa viinikellareissa myös viinikaapissa tärkeintä ei ole säilytyslämpötilan absoluuttinen arvo vaan sen muuttumattomuus ajan kanssa: viinin säilytykseen sopii mikä tahansa lämpötila sillä ehdolla, että lämpötilassa ei tapahdu muutoksia.

Lämpötilan manuaalinen säätö

Näytöllä osoitettava lämpötila on viinikaapin sisällä oleva lämpötila. Kaappi on asetettu siten, että ensimmäisen käynnistyksen yhteydessä se saavuttaa 15° sekä vakautuu tähän lämpötilaan. Mikäli on tarpeen, lämpötilaa voidaan muuttaa seuraavalla tavalla:

1. Sähköverkkoon liitännän yhteydessä näyttö osoittaa osaston sisälle asetetun lämpötilan.
2. Paina painiketta + (katso ohjauspaneelia) noin sekunnin ajan: lämpötilan osoitin alkaa vilkkua.
3. Paina painikkeita + tai -, kunnes saavutetaan haluttu lämpötila.
4. Odota 5 sekuntia, kunnes osoitin palautuu kiinteäksi: lämpötila on asetettu.
5. Odota, että lämpötilan sopeutus suoritetaan loppuun ja laita viinipullot kaappiin.

Jotta asetettu lämpötila saavutetaan nopeammin, kaapin sisävalo ei syty (tai se sammuu väliaikaisesti), kun sisälämpötila ylittää 24 °C.

Puutasojen poistaminen

VAROITUS:

Puiset tasot eivät ole liukuvia, älä poista niitä pullojen kanssa, jotta vältetään niiden rikkoutumisvaara. Tasot voidaan poistaa puhdistusta varten ainoastaan ilman pulloja.

Lämpötilataulukko viinien tarjoilua varten

Taulukossa esitetään suositellut lämpötilat viineille, kun ne tarjoillaan pöytään.

Mikäli viini tulee tarjoilla lämpimämpänä kuin viinikaapin sisälämpötila, ota viini kaapista ja jätä se lämpiämään tarvittavaksi ajaksi.

Amarone	17°C
Barbaresco	17°C
Barolo	17°C
Beaujolais	13°C
Bordeaux'n väkevä valkoviolini	6°C
Bordeaux'n kuiva valkoviolini	8°C
Bordeaux'n punaviini	17°C
Bourgognen valkoviolini	11°C
Bourgognen punaviini	18°C
Brunello	17°C
Sampanja	6°C
Chianti Classico	16°C
Languedoc-Roussillon	13°C
Passito di Pantelleria	6°C
Provencen roseeviini	12°C

Kuivat ja makeat kuohuviinit
Verdicchio di Matelica ja dei Castelli di Jesi	8°C
Trentino Alto Adigen valkovilinit	11°C
Franciacortan valkoviinit	11°C
Kuivat, aromikkaat valkovilinit	10°C
Kuivat, nuoret ja hedelmäiset valkovilinit	8°C
Friuli Venezia Giulian viinit	11°C
Rodanon viinit	15°C
Loiren kuivat valkovilinit	10°C
Loirenväkevätviinit	7°C
Loiren punaviinit	14°C
Väkevätmakeat viinit	8-18°C
Roseevilinit, nuoret viinit	12°C
Kevyet, vähätanniiniset punaviinit	14°C
Suhteillisen jäsentyneet, Jonkin verran tanniinia sisälätvät punaviinit	16°C

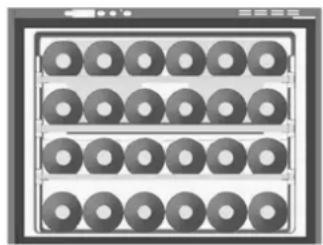

Perinteinen varastointi, 24 pulloa

Jos pullot halutaan asettaa siten, että ne ovat näkyvissä ja helposti otettavissa, suositellaan 24 pullon kokoonpanoa (jyrkkähartiaisille tai sekaisin jyrkkä- ja loivahartiaisille pulloille).

PERUSMALLI

24 pulloa (100% vaakasuorassa)

3 ritilää käytössä

Viinikaapin 3 puista tasoa on tarkoitettu enintään 6 pullon säilytystä varten.

Viinikaapin pohjalla olevia uria voidaan käyttää kuuden pullon säilytykseen saaden kokonaismääräksi 24.

Suositellaan asettamaan pidemmät pullot

(loivahartiaiset) viinikaapin pohjalle, joka on suunniteltu suurempikokoisten pullojen säilytystä varten.

! Puinen taso voi kannatella turvallisesti enintään 22 pulloa.

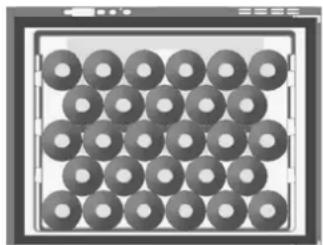

Sampanjapullojen varastointi

Sampanjapullot tai vastaavat tulee sijoittaa kaapin pohjalle tavallisia pulloja suuremman koon vuoksi ja niiden enimmäismäärä on 5.

Muiden sampanjapulloja muistuttavien pullojen varastoimiseksi on poistettava viinikaapin 3. taso asettaen uudet pullot pohjatasolle asetettujen pullojen päälle käänteisesti.

Voidaan varastoida jopa 9 sampanjapullon tyyppistä pulloa.

Muut kokoonpanot pullojen varastointiin

SÄILYTYS:

Tarvittaessa voidaan säilyttää jopa 28 pulloa poistaen kaikki kolme tasoa ja asettaen pullot edellisen kuvan osoittamalla tavalla.

FI

Huolto ja hoito

Sähkövirran poissulkeminen

Puhdistus- ja huoltotoimenpiteiden aikana laite tulee eristää sähköverkosta: irrota pistoke pistorasiasta.

Toimintahäiriöt ja korjaustoimenpiteet

Voi tapahtua, että laite ei toimi. Ennen jälleenmyyjälle soittamista tarkista oheisen luettelon avulla, ettei kyseessä ole helposti ratkaistavissa oleva ongelma.

Toimintahäiriö

Kompressori ei toimi

Mahdolliset syyt/ratkaisut

Pistoketta ei ole työnnetty kunnolla pistorasiaan tai talossa ei ole verkkovirtaa. Sähköpistorasia ei toimi (tarkista liittämällä jokin muu sähkölaite).

Kompressori ei pysähdy koskaan

Ota yhteys Scholtes-huoltoliikkeeseen

! Kaikki laitteelle suoritettavat toimenpiteet tulee antaa tehtäväksi valtuutetulle huoltopalvelulle, koska muuten takuu mitätöityy. Jokaisen jäähdytysyksikön toimenpiteen jälkeen teknikon tulee tarkistaa piirin tiiviys. ! Lyhytaikaiset toimintahäiriöt kuten esimerkiksi sähkövirran katkeaminen ei vahingoita viinejä. Ainoastaan mikäli toimintahäiriöt jätetään ratkaisematta pitkäksi aikaa, ne voivat vahingoittaa viinejä.

! Laite on suunniteltu ja valmistettu kansainvälisten turvallisuusmääräysten mukaisesti. Nämä varoitukset toimitetaan turvallisuuden vuoksi ja ne tulee lukea tarkasti.

Tämä laite on seuraavien eurooppalaisten direktiivien vaatimusten mukainen:

CE

• 73/23/CEE, 19/02/73 (Pienjännite) ja sitä seuraavat muutokset;
• 89/336/CEE, 03/05/89 (Sähkömagneettinen yhteensopivuus) ja sitä seuraavat muutokset;
• 2002/96/CE.

Hävittäminen

• Pakkausmateriaalin hävitys: noudata paikallisia määräyksiä siten, että pakkaukset voidaan käyttää uudelleen.
• Euroopan direktiivi 2002/96/EY sähkö- ja elektroniikkalaiteromusta (WEEE - elektroniikkaromu) vaatii vanhojen sähkölaitteiden romun erottamisen normaalista jätteiden kierrosta. Vanhat sähkölaitteet tulee kerätä erikseen, jotta niiden kierrätys voidaan optimoida ja näin vähentää vaaran aiheutumista ihmisille ja luonnolle. Merkkinä rasti jäteastiassa muistuttaa vastuustasi laitteiden hävittämisestä erikseen. Kuluttajien tulee ottaa yhteyttä paikallisiin viranomaisiin tai jälleenmyyjiin saadakseen tietoa vanhojen laitteiden oikeasta kierrättämisestä.

Ennen huoltoapuun yhteyden ottamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso Häiriöt ja korjaustoimet).
• Jos kaikista tarkistuksista huolimatta laite ei toimi ja havaitsemasi vika on edelleen olemassa, soita lähimpään huoltoapuun.

Ilmoita:

• häiriön tyyppi
• koneen malli (Mod.)
• sarjanumero (S/N)

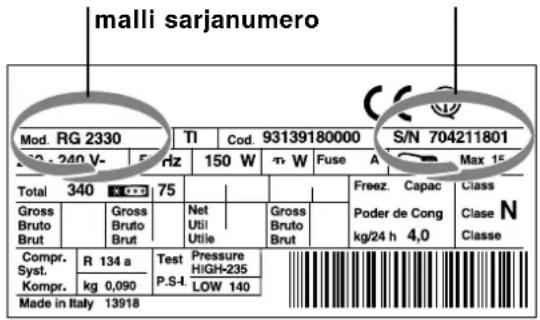

Nämä tiedot löytyvät jääkaappiosaston alavasemmalla olevasta tietolaatasta.

Älä käytä koskaan valtuuttamattomia teknikkoja ja kieltäydy aina muiden kuin alkuperäisten varaosien käytöstä.
