BEDIENUNGSANLEITUNG WL 24 AHA HOTPOINT

195092482.01 - A 08/2012DE FORNO WL 24 A/HA Inhalt Merkmale, 42 Hinweise Technische Daten Installation, 43 Aufstellung und Anschluss Beschreibung des Geräts, 44 Gesamtansicht Schalttafel Start und Benutzung, 45-46 Alterungsfach Manuelle Temperatureinstellung Ausziehen der Fachböden aus Holz Tabelle der optimalen Serviertemperaturen Einlagern der Flaschen, 47 Lagerweise Wartung und Störungen, 48 Wartung und Pflege Störungen und Abhilfe Kundendienst, 49 Gebrauchsanleitungen WEINKELLERKÜHLSCHRANK Deutsch, 41

Eigenschaften Warnhinweise ! Es ist wichtig, diese Anleitung aufzubewahren, damit man sie jederzeit konsultieren kann. Bei Verkauf, Abtretung oder Umzug sicherstellen, dass sie beim Gerät verbleibt. ! Die Anleitungen aufmerksam durchlesen: Sie enthalten wichtige Informationen zur Installation, zur Benutzung und zur Sicherheit. ! Um Gefahren durch Instabilität des Geräts zu vermeiden, muss dieses unter genauester Einhaltung der Montageanleitung befestigt werden. ! Bei Umzug oder Umstellung das Gerät in senkrechter Lage halten. ! Der Weinkühlschrank darf von Kindern oder behinderten Personen nur unter Aufsicht eines Erwachsenen bzw. einer Begleitperson benutzt werden, um eine unzulässige Benutzungsweise zu verhindern. ! Kinder dürfen den Weinkühlschrank nur unter Aufsicht eines Erwachsenen benutzen, um zu verhindern, dass sie damit spielen. ! Nach Installation des Geräts müssen das Stromkabel und die Steckdose leicht zugänglich sein. ! Die Lüftungsöffnungen im Gehäuse des Geräts nicht zustellen. ! Zur Beschleunigung des Abtauens keine mechanischen Vorrichtungen oder andere als die vom Hersteller empfohlenen Mittel verwenden. ! Die Kältemittelleitungen nicht beschädigen. ! Zum Auswechseln der Neonlampe den Kundendienst hinzuziehen. ! Das Kabel darf nicht geknickt oder gequetscht werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur von autorisierten Technikern ausgewechselt werden. Modell Temperaturen Abmessungen Gewicht** Gewicht Elektrische Leistung Stromstärke Lampen Verbrauch Spannung in Volt* Frequenz Hz*

• Diese Werte können sich je nach Land ändern. Die spezifischen Eigenschaften Ihres Geräts können Sie dem Kenndatenschild des Produkts entnehmen. ** Leeres Gerät. WL 24 A/HA 1 Temperaturzone Breite cm 60 Höhe cm 44,8 Tiefe cm 55 30,5 Kg 35,5 Kg 62 W 0,3 A 3 W 0,38 kWh / 24h

TECHNISCHE DATEN Dieses Gerät ist ausschließlich zur Lagerung von Wein bestimmt.DE

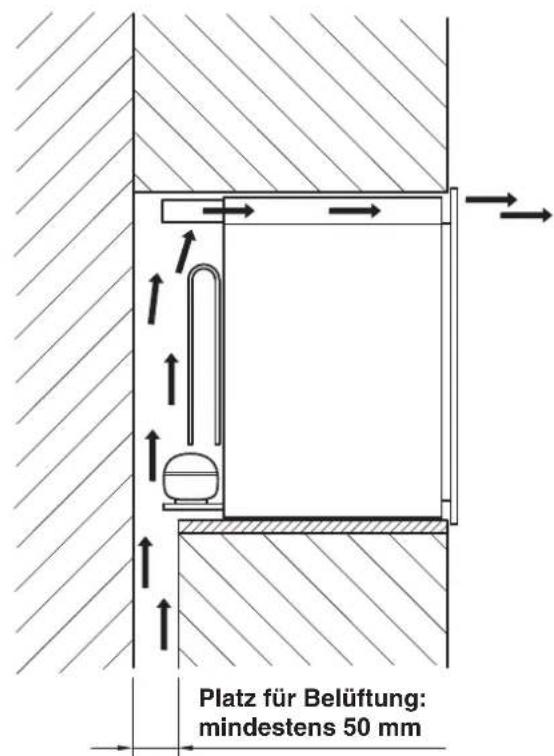

Installation Aufstellung und Anschluss Auspacken 1 Das Gerät sofort auspacken und auf Transportschäden kontrollieren. Wenn es Schäden aufweist, nicht anschließen und sich an den Händler wenden. 2 Die Schutzabdeckungen und die Aufkleber vorsichtig abnehmen, die Tür öffnen und die Vollzähligkeit und den einwandfreien Zustand der diversen Komponenten kontrollieren. 3 Das Netzkabel abziehen. Aufstellung 1 Das Gerät in einem gut belüfteten, trockenen und offenen Raum aufstellen (nicht in geschlossenen Wandschränken). 2 Das Gerät fern von Wärmequellen aufstellen. 3 Den Mindestabstand zwischen dem Gerät und dem Raum, in dem es aufgestellt wird, einhalten, um eine einwandfreie Belüftung des Geräts zu gewährleisten. Siehe Abbildung. Platz für Belüftung: mindestens 50 mm Elektroanschluss Nach dem Transport das Gerät senkrecht aufstellen und mindestens 3 Stunden warten, bevor man es an die Elektroanlage anschließt. Vor dem Einstecken des Steckers sich vergewissern, dass:

• die Steckdose geerdet und vorschriftsmäßig ausgeführt ist;

• die Steckdose die maximale Leistungsbelastung der Maschine aushält, die in der Tabelle Technische Daten oder auf dem Kenndatenschild rechts unten angegeben ist (siehe Beschreibung des Geräts);

• die Versorgungsspannung innerhalb der Werte liegt, die in der Tabelle Technische Daten oder auf dem Kenndatenschild rechts unten angegeben sind (siehe Beschreibung des Geräts);

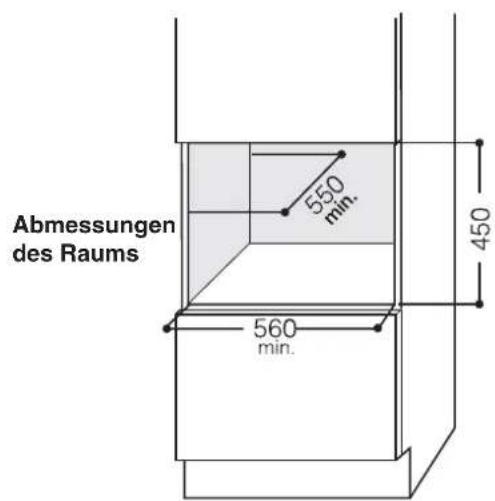

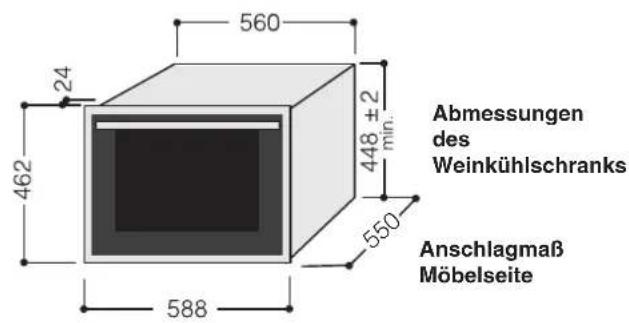

• die Steckdose mit dem Gerätestecker kompatibel ist. Wenn das nicht der Fall ist, die Steckdose oder den Stecker auswechseln; keine Verlängerungen oder Mehrfachsteckdosen benutzen. Abmessungen des RaumsAnschlagmaß MöbelseiteAbmessungen des Weinkühlschranks 550DE

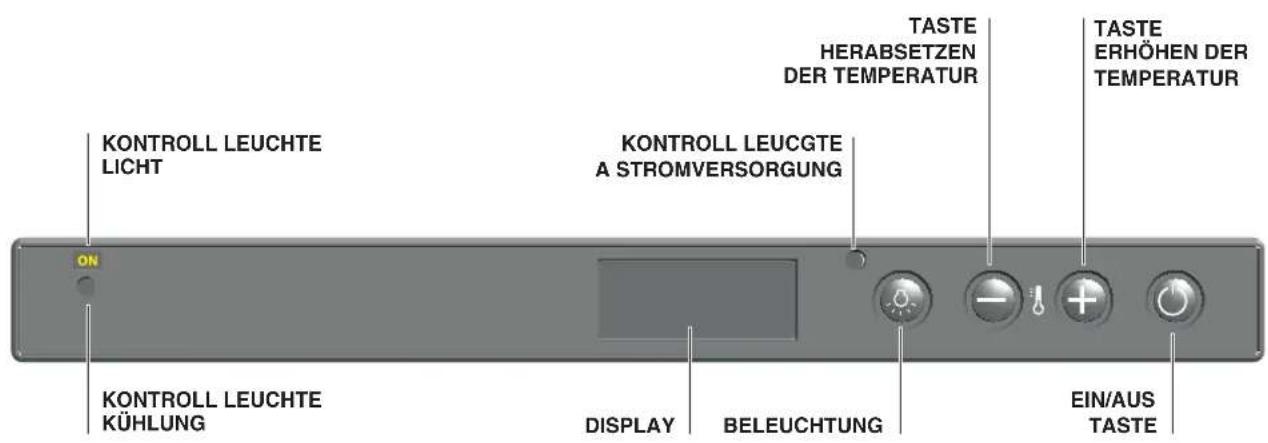

Geräteansicht Bedienblende TASTE

TEMPERATUR BELEUCHTUNG KONTROLL LEUCHTE LICHT KONTROLL LEUCHTE KÜHLUNG EIN/AUS TASTE TASTE HERABSETZEN DER TEMPERATUR KONTROLL LEUCGTE A STROMVERSORGUNG DISPLAY Beschreibung Ihres Gerätes

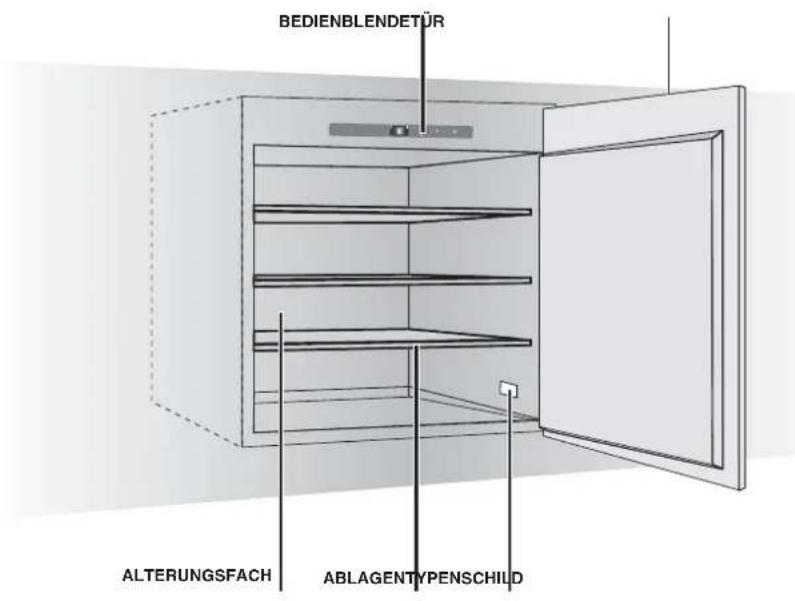

BEDIENBLENDE TÜRALTERUNGSFACHABLAGEN TYPENSCHILDDE

Alterungsfach Der Weinkellerkühlschrank besteht aus einem Alterungsfach, dessen Hauptaufgabe es ist, optimale Aufbewahrungsbedingungen zu gewährleisten. Seine Temperatur ist werkseitig auf einen Wert eingestellt, der sich in den meisten Fällen als optimal bezeichnen lässt, und zwar auf 15°C. Wein ist ein komplexes Produkt, mit einer langen und langsamen Entwicklungszeit, das spezifische Bedingungen erfordert, um sich voll zu entfalten. Alle Weine werden bei derselben Temperatur gelagert, nur die Servier- und Probiertemperaturen ändern sich je nach Weinart. Daher ist, so wie für die Naturkeller der Produzenten, auch für den Weinkellerkühlschrank nicht so sehr die absolute Lagerungs-Temperaturwert wichtig, sondern seine Konstanz im Laufe der Zeit. Die Lagerung, bei welcher Temperatur es auch sei, ist dann ideal, wenn die Temperatur keinen Schwankungen unterliegt. Inbetriebsetzung und Gebrauch Manuelle Temperatureinstellung Die Temperatur kann, sollte es sich als erforderlich erweisen, wie folgt geändert werden:

1. Bei Anschluss des Gerätes an das Stromnetz zeigt

das Display die im Fachinnern eingestellte Temperatur ein.

2. Drücken Sie die Taste UP

für ca. 1 Sekunde, die Temperaturanzeige schaltet auf Blinklicht.

3. Drücken Sie die Tasten

oder bis die gewünschte Temperatur erreicht ist.

4. Warten Sie 5 Sekunden, bis die Temperaturanzeige

wieder auf Festlicht umschaltet; die Temperatur wurde übernommen.

5. Warten Sie bitte, bis die eingestellte Temperatur im

Fachinnern erreicht wurde, und legen Sie dann die Weinflaschen in den Keller. Wenn die Innentemperatur 24°C überschreitet, geht die Innenbeleuchtung nicht an (oder erlischt vorübergehend), um ein schnelleres Erreichen der eingestellten Temperatur zu ermöglichen. Ausziehen der Fachböden aus Holz ACHTUNG: Die Holzablagen laufen nicht auf Schienen, ziehen Sie diese daher, um das Zerbrechen der Flaschen zu vermeiden nicht heraus, wenn diese mit Flaschen belegt sind. Die Ablagen sollten nur dann herausgezogen werden, wenn sie nicht belegt sind.DE

Tabelle der optimalen Serviertemperaturen Die in der Tabelle angegebenen Temperaturen verstehen sich als Richtwerte, zu denen der Wein serviert werden sollte. Sollte der Wein zu einer höheren Temperatur als die im Innern des Weinkellers eingestellte serviert werden müssen, empfiehlt es sich, den Wein für die erforderliche Zeit außerhalb des Weinkellers aufzubewahren. 17°C 17°C 17°C 13°C 6°C 8°C 17°C 11°C 18°C 17°C 6°C 16°C 13°C 6°C 12°C 6°C 8°C 11°C 11°C 10°C 8°C 11°C 15°C 10°C 7°C 14°C 8-18°C 12°C 14°C 16°C Amarone della Valpolicella Barbaresco Barolo Beaujolais Bordeaux Bianco Liquoroso Bordeaux Bianco Secco Bordeaux Rosso Bourgogne Bianco Bourgogne Rosso Brunello Champagne Chianti Classico Languedoc-Roussillon Passito di Pantelleria Provenza Rosé

rockene und liebliche, süße Sekte Verdicchio di Matelica und Verdicchio dei Castelli di Jesi Südtiroler Weißweinee Weißweine Franciacorta Trockene aromatische Weißweine Junge, fruchtige, trockene Weißweine Weine aus dem Friaul Weine der Rhone Trockene Weißweine der Loire Likörweine der Loirei Rotweine der Loire Likörweine Roséweine, Vino Novello Leichte Rotweine, mit niedrigem Tanningehalt Rotweine von mittlerer Struktur und höherem TanningehaltDE

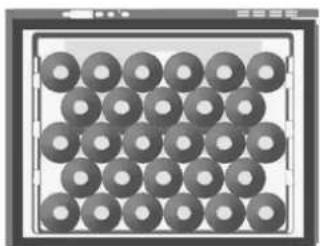

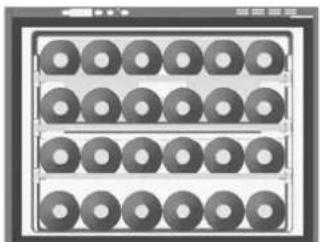

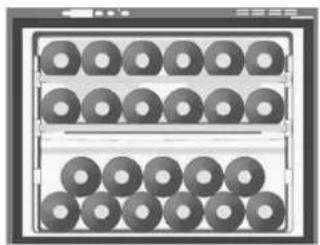

Flaschenlagerung Klassische Lagerung von 24 Flaschen Sollen die Flaschen zur Lagerung des Weines so angeordnet werden, dass sie sichtbar sind und leicht herausgenommen werden können, empfiehlt sich die Lagerungs-Konfiguration von 24 Flaschen (Bordeauxflaschen oder Bordeaux- und Rheinflaschen gemischt). STANDARD 24 Flaschen (100% liegend) 3 Gitter eingesetzt Stellen Sie in die entsprechenden Nischen eines jeden der 3 Ablagen aus Holz maximal 6 Flaschen; weitere 6 Flaschen können in die entsprechenden, auf dem Boden des Kellers befindlichen Ausschnitte gestellt werden, um so insgesamt 24 Flaschen unterzubringen. Wir raten die längeren Flaschen (Rhein-Typ) auf der untersten Ablage der Kühlbox anzuordnen. Diese Ablage ist dafür vorgesehen, grössere Flaschen aufnehmen zu können. ! Eine Ablage aus Holz kann maximal 22 Flaschen sicher tragen. Lagerung von Champagnerflaschen Aufgrund der größeren Form im Vergleich zu klassischen Flaschen, sind Flaschen des Typs Champagner in einer Anzahl von maximal 5 Flaschen auf den Boden des Kellers zu legen. Sollen weitere Champagnerflaschen untergebracht werden, ist die 3. Ablage herauszunehmen und die Flaschen auf die des Kellerbodens zu legen, und zwar in entgegen gesetzter Richtung im Vergleich zu den bereits untergebrachten Flaschen. Auf diese Weisen können bis zu 9 Flaschen des Typs Champagner gelagert werden. Weitere Flaschenlagerungs-Konfigurationen LAGERN 28 Flaschen (100% liegend) 1 Gitter eingesetztDE

Störungen und Wartung Wartung und Pflege Abschalten Ihres Gerätes vom Stromnetz Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät vom Stromnetz getrennt werden: Ziehen Sie den Netzstecker aus der Steckdose. Störungen und Abhilfe Gerätestörung: Bevor Sie Ihren Fachhändler anrufen, vergewissern Sie sich bitte, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate. Störungen Der Kompressor funktioniert nicht Der Kompressor schaltet sich nie aus Mögliche Ursachen / Abhilfen

• Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

• Die Steckdose funktioniert nicht (kontrollieren Sie die Stromversorgung der Steckdose, indem Sie eine anderes elektrisches Gerät anschließen).

• Wenden Sie sich bitte an den Scholtès Kundend ! Jeglicher durch einen nicht von Autorisierten Kundendienst ausgeführter Eingriff hat die Nichtigkeit der Garantie zur Folge. Nach jedem Eingriff in das Kälteaggregat muss der Techniker die Dichtheit des Kältekreises sicherstellen. ! Kurzfristige Störungen, wie zum Beispiel Stromausfall, schaden den Weinen nicht. Nur wenn die Betriebsstörungen längere Zeit nicht behoben werden, können sie sich nachteilig auf die Weine auswirken. ! Das Gerät wurde nach den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden. Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen. - 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen. - 2002/96/CE. Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne” auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können ihr Elektrohaushaltsgerät zu öffentlichen Recyclinghöfen, anderen kommunalen Müllsammeleinrichtungen oder, falls durch nationales Recht erlaubt, bei einem Neukauf eines vergleichbaren Gerätes dem Händler in Obhut geben. Alle führenden Hausgerätehersteller arbeiten aktiv an der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.DE

Bevor Sie sich an den Kundendienst wenden:

Prüfen Sie bitte, ob die Störung nicht selbst behoben werden kann ( siehe Störungen und Abhilfe

• Sollte trotz aller Kontrollen das Gerät nicht funktionieren, bzw. die Störung weiter bestehen bleiben, kontaktieren Sie bitte die nächstgelegene technische Kundendienststelle. Geben Sie bitte Folgendes an:

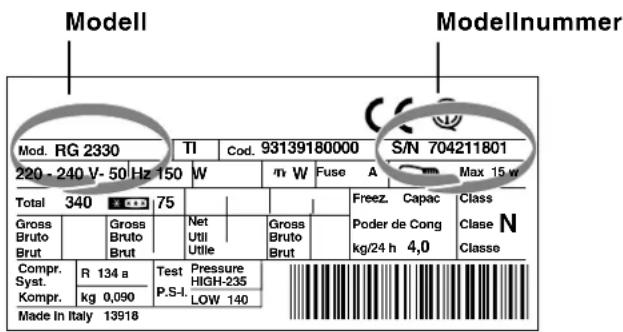

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich in der Kühlzone unten links). Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker und lassen Sie ausschließlich Original-Ersatzteile einbauen. Mod. RG 2330
