MANUALE UTENTE Bravia KD49XE8099 SONY

Analogico: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

DC IN 19.5 V (solo modelos con

(adaptador de corrente suministrado)

Entrada del adaptordo de corrente

IR BLASTER*1

Entrada de cable IR Blaster (miniconector)

Otros

Analogico: B/G, D/K, I

Digital: DVB-T/DVB-C

DVB-T2*

Analogico: UHF/VHF/Cabo

Digital: UHF/VHF/Cabo

Informazioni di sicurezza 3

Precauzioni 5

Partie comandi 7

Comandi e indicatori 7

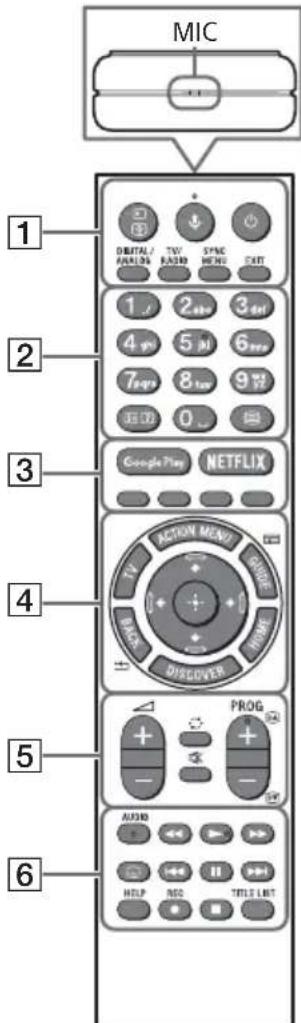

Descrizione delle parti del telecomando . .8

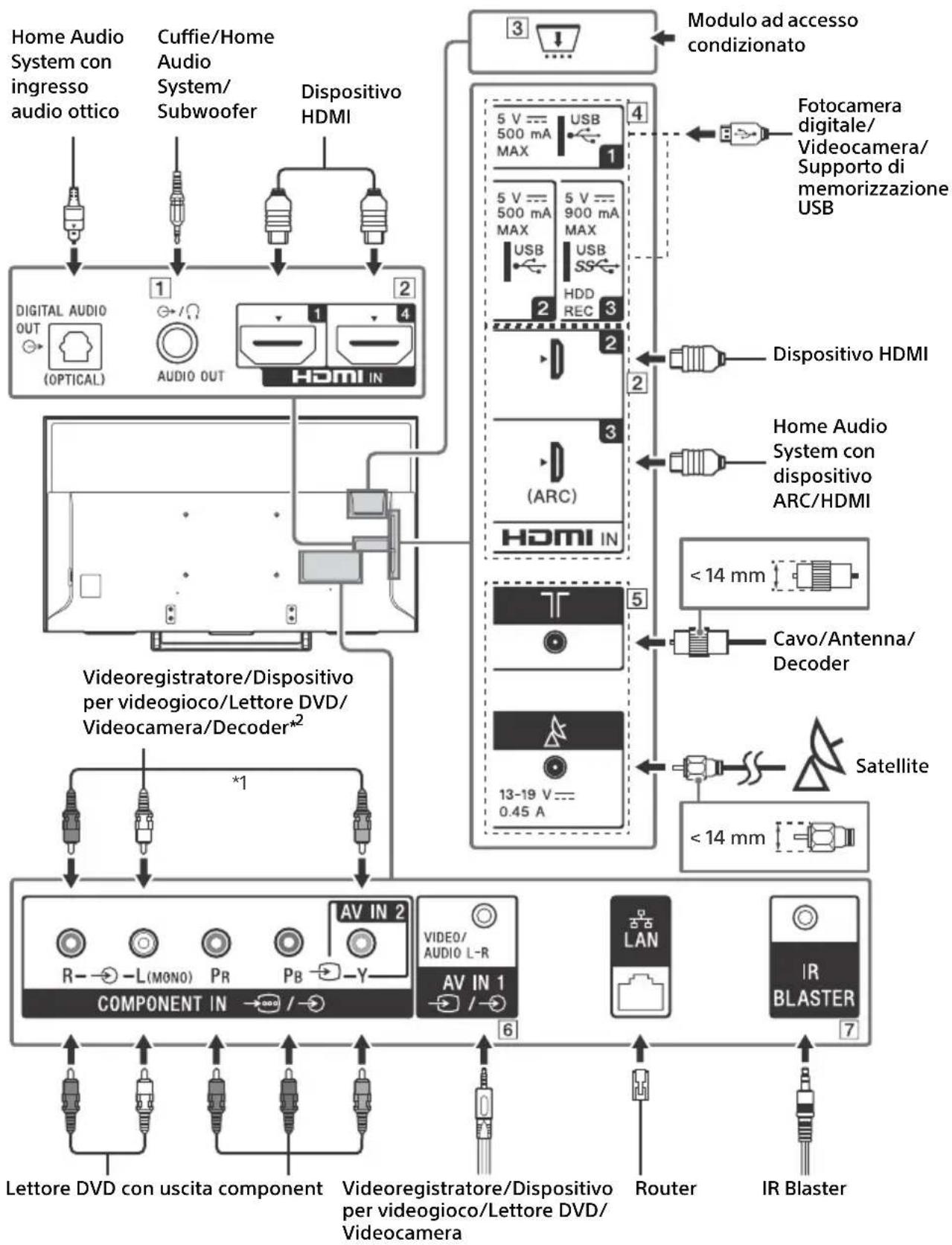

Schema di collegamento. 10

Installazione del teilevisore a parete.... 12

Risoluzione dei problemi. 13

Probleme soluzioni. 13

Caratteristiche tecniche. 14

Connessione Internet e privacy dei dati

Questo prodotto si connette a Internet durante la configurazione iniziale non appena si collega una rete, al fine di verificare la connessione a Internet e, in seguito, per configurare la schermata Home. L'indirizzo IPiene usilizzato in questa e in tutte le autres connessioni a Internet. Se non si desidera utilizzare l'indirizzo IP, non configurare la funzione Internet wireless e non collegare un cavo Internet. Consultare le informazioni sulla privacy presentate nelle schermate di configurazione per ulteriordettagli sulle connessioni a Internet.

Introduzione

Grazie per avere scelto quello prodotto Sony.

Prima di mettere in funzione il teilevisore, si prega di leggere attendentamente il presente manuale e di conservarlo per favi riferimento in futuro.

Nota

• Prima di mettere in funzione il teilevisore, leggere le "Informazioni di sicurezza" (pagina 3).
• Le immagini e le illustrazioni utilizzate nella Guida all'installazione e nel presente manuale servono escludamente come riferimento e posso non differire dal prodotto effettivo.
• La "xx" che compare nel nome del modello corrisponde a un codice numerico legato al design, al colore o alsystema TV.

Ubicazione della Guida all'installazione

La Guida all'installazione si trova sopra all'involucro di protezione all'interno dell'imballo del teilevisore.

Guida/Guida

La funzione Guida fornisce diverse informazioni sul TV. Per utilizzarla, premere HELP sul telecommando. É possibile trovare informations sul funzionamento e sulla risoluzione dei problemi dall'elenco oppuretramite la ricerca con parole chiave.

Selezionare [Guida] nel menu per visualizzare il manuale. Se si collega il TV a Internet, la funzione di guida e le informazioni saranno aggiornate.

Ubicazione della targhetto di identificazione

Le etichette indicanti il modello, la data di produzione (anno/mese) e la tensione di alimentazione sono ubicate sul retro del teilevisore o sull'imballo.

Per i modelli con alimentatore esterno:
Le etichette relative all'alimentatore, al modello e al numero di seri si trovano sul lato inferiore.

ATTENZIONE

PER EVITARE IL RISCHIO DI INCENDI, TENERE QUESTO PRODOTTO SEMPRE LONTANO DA CANDELE O ALTRE FIAMME LIBERE.

NOTA IMPORTANTE

Questo prodotto è stato fabbricato da o periconto di Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Giappone. Eventuali richieste in merito alla conformità del prodotto in ambito della legislazione Europea, dovranno essere indirizzate al rappresentante autorizzato, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgio. Per qualiassi informazione relativa all'assistenza tecnica o alla garanzia, si prega di fare riferimentoagli indirizzi riportati separatamente sui documenti relativi all'assistenza o sui certificati di garanzia.

Avviso per il segnale wireless

Con la presente Sony Corporation dichiara che questo unità è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 1999/5/CE. Per ulteriori dettagli, si prega di consultare il seguente URL: http://www.compliance.sony.de/

Awiso per i clienti: le seguenti informazioni si riferisce cono esclusivamente ad apparente venduti in paesi che applicano le direttive UE.

Ilsystema wireless del televisorepuo essereutilizzato nei seguenti paesi:

Questo dispositivo cui si sono applicabili per l'uso dello spettro radio.

Informazioni di sicurezza

ATTENZIONE

Le batterie non devono essere esposte a fonti di calore eccessivo, quali luce solare, fuoco o simili.

Non collocare il tevisore in una posizione instabile. Il tevisore potrebbe cadere, causando gravi lesionsi personali o la morte. Molte lesioni, in particolare ai bambini, posso sono essere evitate adottando simplici precauzioni, tra cui:

• Utilizzando mobili o supporti consigliati dal fabbricante del teilevisore.
• Utilizzando esclusivamente mobili in grado di sostenere con sicurezza il televisore.
  Assicurandosi che il tevisore non fuoriesca dal bordo del mobile che lo sostiene.
  Non posizionando il teilevisore su mobili alto (ad esempio, armadi o librerie),enza ancorare il mobile e il teilevisore ad un solido supporto.
  Non posizionando il teilevisore su un panno o altri materiali situati tra il teilevisore e il mobile che lo sostiene.
  -Educando i bambini sui pericoli impliciti nel salire sui mobili per raggiungere i comandi del teilevisore.

Se il teilevisore sostituito viene riutilizzato e collocato in un alte posto, adottare gli stessi accorgimenti.

Installazione/Impostazione

Installare eutilizzare il teilevisore attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scisse elettriche o danni e/o lesioni.

Installazione

• Il tevisore deve essere installato in prossimità di una presa di corrente lavoramente accessibile.
• Posizione il tevisore su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.
  Installare il teilevisore in una posizione che non permetta di tirarlo, spingerlo o rovesciarlo.

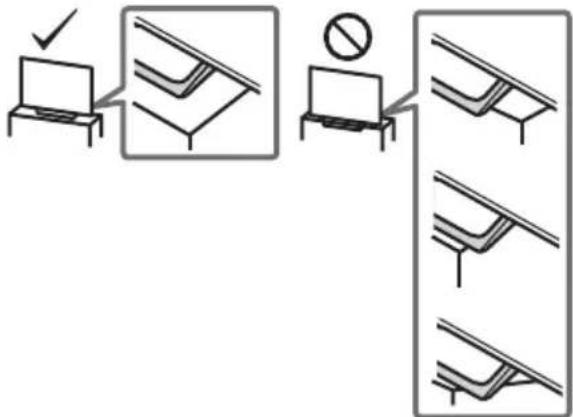

• Installare il tevisore in modo che il relative supporto da tavolo non sporga dal supporto del tevisore (non in dotazione). Se il supporto da tavolo sporghe dal supporto del tevisore, il tevisore potrebbe rovesciarsi o cadere e causare danni alle persone o al tevisore stesso.

• Per l'installazione a parete rivolgersi escludamente a personale qualificato.
  Per motivi di sicurezza, si consiglia caldamente di utilizzare escludivamente accessori Sony, come ad esempio: Staffa di montaggio a parete SU-WL450

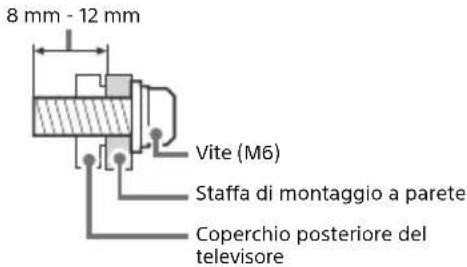

  Fissare la staffa di montaggio a parete al tevisore utilizzato esclusivamente le viti fornite in dotazione. Le viti in dotazione sono come appaiono nell'illustrazione, misurate alla superficie di fissaggio della staffa di montaggio a parete: Il diametro e la lunghezza delle viti differiscono in base al modello di staffa per il montaggio a parete. L'uso di viti diverse da quale in dotazione poi determinare danni interni al tevisore o provocare la caduta, ecc.

Trasporto

• Prima di trasportare il teilevisore, scollegare tutti i cavi.
• Per trasportare un teilevisore di grande dimensioni sono necessarie due o tre persone.
• Quando si traspora il tevisore manualmente, sostenerlo comme miglioratoizzato. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.
• Quando si solleva o si sposta il teilevisore, tenerlo saldamente dal lato inferiore.

• Durante il trasporto, non sottoporre il tevisore a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il tevisore per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

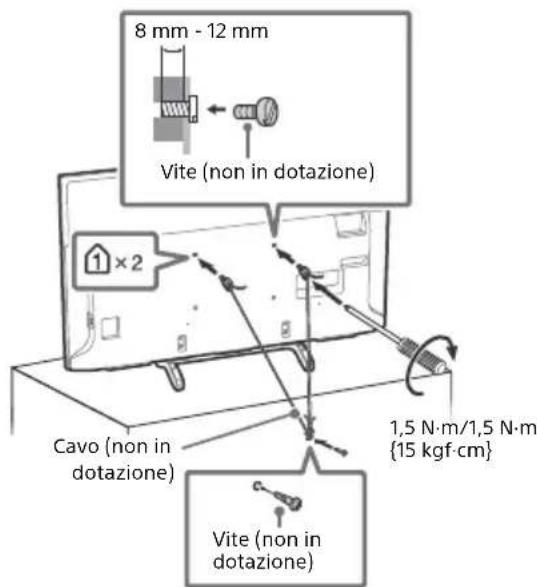

Prevenzione delle cadute

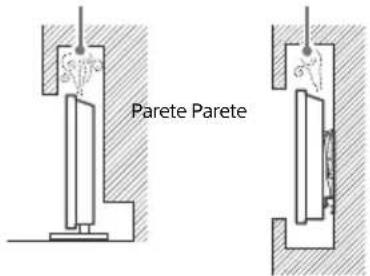

Ventilazione

Non coprire i fori di ventilazione o inseire oggetti nel mobile.
- Lasciare un po' di spazio intorno al tevisore.
- Si raccomanda caldamente di utilizzare la staffa di montaggio a parete Sony al fine di consentire un'adeguata circolazione dell'aria.

Installato a parete

Spazio minimo indispensablee attorno al tevisore.

Installato sul piedistallo

Spazio minimo indispensableabile attorno al teilevisore.

Per garantire una ventilazione adeguata ed evitare I'accumulo di sporcizia e polvere:

Non installment il teilevisore in posizione orizzontale o piana, capovolta, girato all'indietro o ruotato su un lato.
Non posizionare il teilevisore su uno scaffale o dentro un armadio.
Non coprire il tevisore con tessuti od oggetti, come per esempio tende, giornali e simili.
Non installare il tevisore nel modo individo seguito.

Circolazione dell'aria bloccata.

Cavo di alimentazione

Maneggiare il cavo e la presa di corrente nel modo indicate di seguito, al fine di evitare il rischio di incendi, scesse elettriche, danni e/o lesions:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completeness la spina nella presa di corrente. - Utilizzare il teilevisore escludamente con alimentazione da 220 V - 240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione nella presa di corrente prima di effettuare operazioni sul teilevisore o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Nota

Non utilizzato il cavo di alimentazione fornito su altri apparecchi.
Non sottoporre a pressione,iegare o attorcigliare
eccessivamente il cavo di alimentazione. I fili interni potrebbero scopirsi o danneggiarsi.
Non modificare il cavo di alimentazione.
Non collocare oggetti pesanti sul cavo di alimentazione.
Non tirare il cavo di alimentazione per disinserirlo.
Non collegare un numero eccessivo di apparecchiature alla medesima presa di corrente.
Nonutilizzareuna presadi corrente nella quale la spina non rimane saldamente insertita.

NOTA SULL'ALIMENTATORE (solo per i modelli con alimentatore esterno)

Attenzione

Per ridurre il rischio di incendi o scosse elettriche, non espore\ questo apparato alla pioggia o all'umidità.

Per evitare il rischio di incendi o scosse elettriche, non appoggiare sull'apparechio oggetti contenti liquidi, come vasi o simili. Non installare l'apparechio in uno spazio chiuso, come una libreria o mobili simili.

• Assicurarsi che la presa di corrente sia installata vicino all'apparecchio e che sia fácilmente accessibile.
  Utilizzare esclusivamente l'alimentatore e il cavo di alimentazione in dotazione.
  Non utilizzato alimentatori diversi dall'originale. In caso contrario, potrebbe verificarsi un problema di funzionamento.
• Collegare l'alimentatore a una presa di corrente fácilmente accessible.
  Non attorcigliare il cavo di alimentazione attorno all'alimentatore. Diversamente i fili del cavo potrebbero spezzarsi e/o potrebbero verificarsi problemi di funzionamento dell'apparecchio.

Non toccare l'alimentatore con le mani bagnate.
- In caso di anomalie all'alimentatore, scollegarlo immediatamente alla presa di corrente.
- L'apparecchio è molto tensione although da spento è fino a quando non si stacca la spina alla presa di corrente.
- Énormale che l'alimentatore si riscaldi dopo un uso prolongato.

Uso probito

Non installare/utilizzare il teilevisore in luoghi, ambienti o situazioni come quale elencate di seguito, al fine di evitare il rischio di malfunzionamenti, incendi, scosse elettriche o danni e/ o lesioni.

Luoghi:

• All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in ambiente medico, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.

Ambienti:

• Luoghi caldi, umidi oecessivamente polverosi; esposti all'ingresso di insetti; dove potrebbero essere soggetti a vibrazioni meccaniche; nelle vicinanze di oggetti infiammabili (candele, ecc.). Non esporre il teilevisore a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contententi liquidi, come per esempio vasi.

Situazioni:

• No utilizzato con mani umide, oppure se il coperchio posteriori è stato rimioso, o con accessori non raccomandati dal costruttore. Durante i temporali, scollegare il tevisore alla presa di corrente e dall'antenna.
• Installazione del teilevisore in una posizione che sporge verso uno spazio aperto. Potrebbero verificarsi lesioni o danni provocati da urti di persono o oggetti contro il teilevisore.
  Collocazione del teilevisore in aree umide o polverose, o in stanze con presenza di fumi oleosi o vapore (nei pressi di tavoli da cucina o umidificatori). Potrebbero verificarisi incendi, scosse elettriche o deformazioni.
• Installazione del teilevisore in luoghi soggetti a temperature extremamente elevate, ad esempio alla luce solare diretta, in prossimità di radiatori o di ventole di riscaldamento. In tali condizioni, il surriscaldamento del teilevisore potrebbe provocare la deformazione del rivestimento e/o problemi di funzionamento.

• Se collocato nello spogliatoio di un bagno pubblico o di un centro termale, il tevisore potrebbe venire danneggiato alla presenza di zolfo nelle aria, ecc.

• Per una qualità di imagine ottimale, evitare l'esposizione dello schermo a un'illuminazione diretta o alla luce del sole.
• Evitare di spostare il tevisore da un ambiente freddo a un ambiente caldo. I cambiamenti improvisi di temperatura ambientale possono portare alla formazione di condensa. Ciò potrebbe far si che il tevisore visualizzi immagini di scarsa qualità e/o con colori insolddisfacenti. Nel caso, lasciare evaporare completeness l'umidità prima di accendere il tevisore.

Rottura di componenti:

• Non tirare oggetti contro il tevisore. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del teilevisore si rompe, non toccarla finché non è stato scollegato il cavò di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzato il teilevisore per numerousi giorni, scollegarlo alla presa di corrente per motivi di sicurezza e nel rispetto dell'ambiente.
• Anche se spento, il tevisore non è scollegato alla rete elettrica; per scollegare completeness il tevisore, estrarre la spina alla presa di corrente.
• Alcuni tevisori potrebbero disponre di funzioni che per operare correttamente richiedono di lasciare il tevisore in standby.

Bambini

Impedire ai bambini di salire sul teilevisore.
- Tenere gli accessori di piccole dimensioni lontano alla portata dei bambini, affinché non vengano accidentalmente ingeriti.

Qualora si verifichino i seguenti problemi...

Spegnere il tevisore e staccare immediatamente la spina alla presa di corrente qualora si verificchino i seguenti problemi. Rivolgersi al proprio rivenditore o ad un Centro Assistenza Autorizzato Sony per fare controllare il tevisore da personale qualificato.

Quando:

Il cavo di alimentazione è danneggiato.
- La spina non rimane saldamente inserta nella presa di corrente.
Il televisore è danneggiato per una caduta, un urto o un oggetto lanciato.
- All'interno del televisore sono penetrate sostanze liquide o oggetti solidi.

Temperatura di funzionamento dei TV LCD

Utilizzando i TV LCD per lunghi periodi di tempo, la cornice attorno allo schermo tende a scaldarsi considerevolmente. Toccandola con la mano, è percioso normale avvertire un calorie intenso.

Precauzioni

Visionedelevisore

• Si consiglia di guardare la TV in condizioni di luce normale, in quanto la visione in condizioni di luce insufficiente oppure per lunghi periodi di tempo più affaticare la vista.
• Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schemo LCD

• Per quanto lo schermo LCD si realizazo con Tecnologia ad alla precisione e disponga del 99,99% od altri di pixel effettivi, potrebbero comparire, in modo permanente, dei piccolissimi punti scuri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo LCD e non è un problema di funzionamento.
• Non premere o graffiare il pannello frontale e non posizionare oggetti sopra al tevisore. L'imagine potr'a risultare non uniforme o lo schermo LCD danneggiato.
• Se il tevisore viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensi di un fenomeno che scompare con l'augento della temperatura.
• Se si guardano spesso fotografia o immagini fisse, è possible che a volte permanga un'immagine latente. Tale effetto scompare dopo alcuni istanti.
• Énormale che durante l'uso, sua lo schermo che il rivestimento esterno tendano a scaldarsi considerevolmente.
• Lo schermo LCD contiene piccole quantità di cristalli liquidi. Per lo smaltimento atteneri ai regolamenti e alle normative locali.

Cura e pulizia della superficie dello schermo e del rivestimento

Staccare la spina del teilevisore alla presa di corrente prima di procedere alla pulizia.

Per evitare il degradamento del materiale o del rivestimento dello schermo, prendere le seguenti precauzioni.

• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno morbido e procedere con delicatezza. Se la polvere persistsiste, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra diluita.
  Non spruzzare acqua o detergenti direttamente sul teilevisore. Potrebbero infiltrarsi o gocciolare all'interno atraverso verso la parte inferiore dello schermo o le feritoie del coperchio posteriore e provocare danni al teilevisore.
  Non utilizzato spugnette abrasive, detergenti alcalini o acidi, polveri abrasive o solventi volatili quali alcool, benzene, diluento insetticidi. L'uso di tali materiali o il contatto prolongato con gomma o materiali vinilici potrebbero danneggiare la superficie dello schermo e il materiale di rivestimento del teilevisore.
  Non toccare il televisore con le mani ricoperte di sostanze chimiche, quali crema per le mani o protezione solare.
• Si consiglia di passare di tanto in tanto l'aspirapolvere sulle aperture di ventilazione per garantire una ventilatione adeguata.
• Per regolare l'angolazione del teilevisore, spostarlo lentamente in modo da evitare che muovendolo scivoli alla base.

Apparechiature optionali

• Mantenere i componenti optionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal teilevisore. In caso contrario, si potranno verificare distorsione dell'imagine e/o disturbi dell'audio.
• Il presente apparetcchio è stato testato ed è risultato conforme ai limiti imposti dalla Direttiva EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.
• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti alla Direttiva EMC utilizzando un cavo RF di lunghezza inferiore a 30 metri per terminale terrestre/satellite/ CATV.

Raccomandazione spina tipo F

La sporgenza del filo interno dall'elemento di collegamento deve essere inferiore a 1,5 mm.

(Figura di riferimento della spina tipo F)

Funzione Wireless dell'unità

Non utilizzato l'unità in prossimità di apparecchiature medicali (pacemaker e simili), in quanto potrebbe provocare anomalie di funzionamento a tali dispositiivi.
- Anche se esta unità trasmette/rieve segnali codificati,fare attenzione alle intercettazioni non autorizzate. Si declina ogni responsabilità per gli eventuali inconvenienti che dovessero verificarsi.
- Questo apparecchio deve essere installato e azionato con una distance minima di almeno 20 cm o più tra l'antenna del dispositivo e il corso della persona.

Precauzione per l'uso del telecomando

• Inserire le batterie rispettando la corretta polarita.
• Nonutilizzare tipi diversi di batterie insieme o combinare batterie usate e nuove.
• Nel rispetto dell'ambiente, depositare le batterie scariche negli apposti contentori adibiti alla raccolta differenziata. Alcune regioni potrebbero ave normative particolare per lo smaltimento delle batterie. Consultare the autorità locali.
• Maneggiare il telecomando con cura, evitando di lasciarlo cadere, calpestarlo o rovesciarvi sopra liquidi di alcun tipo.

Non posizionare il telecomando in prossimita di fonti di calorie, ne in luoghi direttamente esposti alla luce solare o in stanze umide.

Smaltimento del teilevisore

Trattamento del dispositivo elettrico o elettronico a fine vita (applicable in tutti i paesi dell'Unione Europea e in altri paesi europei conistema di raccolta differenziata)

Questo symbolo sul prodotto o sulla confezione indica che il prodotto non deve essere

considerato come un normale rifluto domestico, ma deve invece essere consegnato ad un punto di raccolta appropriato per il ricicchio di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sa smaltito correttamente, voi contribuirete a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal suo smaltimento inadequato. Il riciclaggio dei materiali aiuita a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di quello prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove I'avete acquistato. In caso di smaltimento abusivo di apparecchiarature elettriche e/o elettroniche potrebbero essere applicate le sanzioni previste nella normativa applicabile (valido solo per l'Italia).

Trattamento dellepile ESAuste (applicabile in tutti i paesi dell'Unione Europea e in altri paesi Europei consystemadi raccolta differenziata)

Questo symbolo sul prodotto o sulla confezione indica che la pila non deve essere considerata un normale rifiuto domestico. Su alcuni tipi di pile questo symbolo potrebbe essere utilizzato in combinazione con un symbolo chimico. I symboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti, se la batteria contiene più dello 0,0005 % di mercurio o dello 0,004 % di piombo. Assicurandovi che le pile siano smaltite correttamente, contribuirete a prevenir potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal loro inadeguato smaltimento. Il riciclaggio dei materiali aiura a conservare le risorse naturali. In caso di prodotti che per motivi di sicurezza, prestazione o protezione dei dati richiedano un collegamento fisso ad una pila interna, la stessa dovra essere sostituita solo da personale assistenza qualificato. Consegnare il prodotto a fine vita al punto di raccolta idoneo allo smaltimento di apparecchiature elettriche ed elettroniche; quello assicura cheanche la pila al suo interno venga trattata correttamente. Per le autres pile consultate la sezione relativa alla rimozione sicura delle pile. Conferire le pile ESAuste presso i puniti di raccolta indicate per il riciclo. Per informazioni più dettagliate circa lo smaltimento della pila ESAusta o del prodotto, potete contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove l'avete acquistato.

Partie comandi

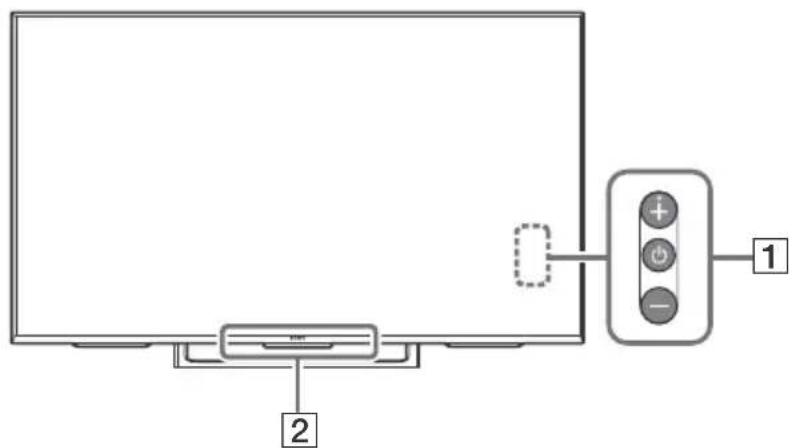

Comandi e indicatori

1 (Accensione) /+/-

Quando il tevisore è spento,

Premere per accenderlo.

Quando il tevisore è acceso,

Tenere premuto 日 per spagnere.

Premere piu volte 日 per cambiare la

funzione, quindi premere il tasto + o - per:

• Regolazione del volume.
• Selezione del canale.
• Selezione della sorgente in ingresso del

televisore.

2 Sensore del telecomando*/ Sensore di luce*/ Indicatore LED

L'indicatore LED si accende o lampeggia a seconda dello stato del tevisore.

Per ulteriori informazioni, consultare la Guida.

• Non collocare nulla accanto al sensore.

Uso del telecomando

Descrizione delle parti del telecomando

La forma del telecomando, la posizione, la disponibilità e le funzioni dei tasti del telecomando possono variate a seconda della regione/del paese/del modello del teilevisore.

1 - /Selezione ingresso/Blocca Pagina Televideo)

In modalità TV: Consente di visualizzare e selezionare la sorgente di ingresso.
In modalità Televideo: Consente di bloccare la pagina visualizzata.

(Microfono)

Consente di utilizzato la Funzione vocale. (per es. di cercare svariati contenuti tramite comandi vocali.)

(Standby TV)

Consente di accendere o spegnere il teilevisore (modo standby).

DIGITAL/ANALOG

Consente di commutare le modalità digitale terrestre, analogico e satellite, in rotazione.

TV/RADIO

Consente di passare delle trasmissioni TV alle trasmissioni RADIO e viceversa.

SYNC MENU

Consente di visualizzare il menu BRAVIA Sync.

EXIT

Consente di tornare alla schermata precedente, di uscire dal menu o chiudere l'applicazione interattiva.

2 Tasti numerici

Consente di visualizzare le informazioni sul programma in onda, oppure la soluzione dei quesisiti nel Televideo.

(Televideo)

Consente di visualizzare le informazioni del Televideo.

3 Google Play

Consente di accedere al servizio online "Google Play".

NETFLIX (Solo per alcune Regioni / Nazioni / Modelli TV)

Consente di accedere al servizio online "NETFLIX".

Tasti colorati

Consentono di eseguire la funzione corrispondente indicata sullo schermo.

4 ACTION MENU

Consente di visualizzare un elenco di funzioni contestuali.

TV

• Dalle applicazioni, consente di passare ai programmi TV o ad un ingresso prestabilitito.
• Accendere il tevisore su un programma TV o un ingresso.

GUIDE/

Consente di visualizzare la guida TV.

BACK/

Consente di tornare alla schermata precedente.

HOME

Consente di visualizzare il menu principale del tevisore.

DISCOVER

Mostra la barra di selezione e ricerca rapida di programmi, conteni t e applicazioni.

/ / / / (Selezione/Conferma o OK)

5 +/-(Volume)

Consente di regolare il volume.

(Salto)

Consente di saltare in avanti o all'indietro tra due canali o ingressi. Il tevisore passa dal canale o ingresso corrente all'ultimo canale o ingresso selezionato e viceversa.

(Disattivazione audio)

Consente di disattivare l'audio. Premere nuovamente per riattivare l'audio.

PROG+/-/E/A/E

In modalità televisore: Consente di passare al programma successivo/precedente (zapping).

In modalità Televideo: Consente di selezionare la pagina successiva (3) o precedente (3).

6 AUDIO

Consente di ascoltare il programma in lingua originale, quando esta è trasmessa dall'emittente.

<1/>

Consentono di controllare contentuti multimediali sul tevisore e su un dispositivo collegato compatibile BRAVIA Sync.

(Impostazione Sottotitoli)

Consente di attivare o disattivare i sottotitoli (quando la funzione è disponibile).

HELP

Consente di visualizzare il menu Guida. La Guida è accessibile da qui.

REC

Consente di registrarare i programmi digitali (se l'emittente lo permette)tramite la funzione di registrazione USB HDD.

TITLE LIST

Consente di visualizzare l'elenco dei titoli.

Schema di collegamento

Per ulteriori informazioni sui collegamenti, consultere la Guida premendo il tasto HELP sul telecomando.

1 AUDIO OUT

Supporta solo il minijack stereo tripolare.

Per ascoltare l'audio del tevisore
attraverso il dispositivo collegato, premere
HOME. Selezionare [Impostazioni] [Suono] [Uscita cuffie.audio]e
selezionare la voce desiderata.

2 HDMI IN 1/2/3/4

• Se si collega unsystema audio digitale compatibile con la Tecnologia Canale di ritorno audio (ARC),utilizzare HDMI IN 3.In caso contrario, e necessario un collegamento aggiuntivo con DIGITAL AUDIO OUT (OPTICAL).

3 CAM (Conditional Access Module, modulo ad accesso condizionato)

Consente l'accesso ai servizi tevisivi a pagamento. Per ulteriori dettagli,fare riferimento al manuale d'uso in dotazione alla CAM.

La smart card non va insertita direttamente nell'alloggiamo nCM del teilevisore, manell'apposita fessura della CAM,la quale reperibile presso i rivenditori autorizzati di zona.

L'uso della CAM non è supportato in alcuni paesi/area. Rivolgersi a un rivenditore autorizzato di zona per verificare la possibilità di utilizzo.

• Un messaggio CAM può apparire quando si passa a un programma digitale dopo aver visualizzato video su Internet.

4 USB1/2,USB3(HDDREC)* 3

• Collegare un dispositivo USB di grande dimensioni potrebbe interferire con altri dispositiivi collegati.
• Quando sicollege undispositivo USB di granidi dimensioni,utilizzare la presa USB1.

5 (Ingresso RF), (Ingresso satellite)

• Collegamenti per antenna terrestre/TV via cavo e satellite.

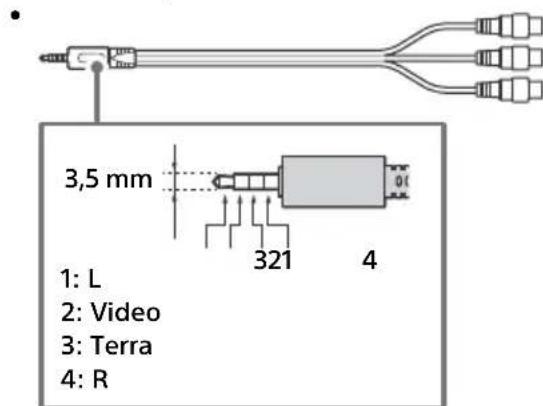

6 AVIN1

• Per un collegamento composito, utilizzare una prolonga analogica (non in dotazione).

7 IR BLASTER

1 Quando sicollege un dispositivo monofonico, esquire il collegamento alla presa audio L (MONO).
2 Per un dispositivo esterno con solo SCART AV OUT, utilizes un adattatore SCART-RCA.
*3 Solo per alcune Regioni / Nazioni / Modelli TV.

Installazione del teilevisore a parete

Il manuale d'uso del teileisore spiega solo le fasi di preparazione all'installazione a parete.

Per i clienti:

Per evitare di danneggiare il prodotto e per ragioni di sicurezza, Sony raccomanda vivamente di affidare l'installazione del teilevisore a rivenditori o a installatori autorizzati Sony. Non cercare di esguire l'installazione personalmente.

Per i rivenditori e installatori Sony:

Prestare massima attenzione alla sicurezza durante gli interventi di installment, manutenzione periodica e controllo del prodotto.

Per l'installazione di quello prodotto è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenerile il peso del televisione. Affidare il fissaggio di quello prodotto alla parete a rivenditori o a installatori autorizzati Sony e prestare attenzione adeguata alla sicurezza durante l'installazione. Sony non può essere ritenuta responsable per danni o lesions causate da usi non appropriati del prodotto o da installatione non corretta.

Utilizzare la staffa di montaggio a parete SU-WL450 (non in dotazione) per installare il teilevisore alla parete.

Durante l'installazione della staffa di montaggio a parete, consultare anche le Istruzioni per l'uso e la Guida all'installazione in dotazione con la staffa di montaggio a parete.

Nota

• Conservare le viti rimosse al sicuro, fuori alla portata dei bambini.

Per istruzioni sull'installazione della staffa di montaggio a parete per il proprio modello di TV,fare riferimento al seguente site Web: www.sony.eu/tv/wall-mount-bracket-manual

Per staccare il supporto da davolo dal teilevisore

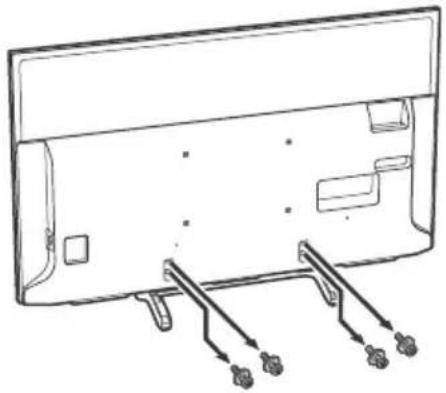

Solo KD-55XE83xx/55XE80xx, FW-55XE80xx

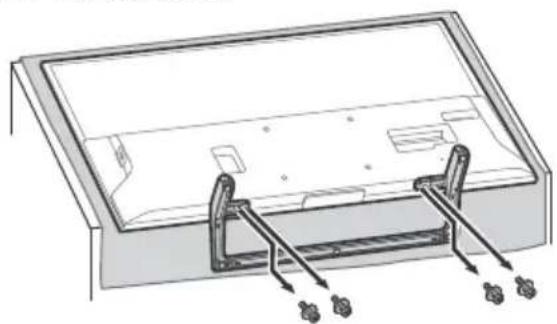

Solo KD-49/43XE83xx, KD-49/43XE80xx, FW-49/43XE80xx

Risoluzione dei problemi

Per risolverre problemi come: assenza di immagine, assenza di suono, imagine bloccata, nessuna reazione ai comandi, o problemi di connessione alla rete, provare ad eseguire le seguenti operazioni.

1 Riavviare il tevisore premendo il tasto di accensione sul telecomando finché non viene visualizzato un messaggio. Il tevisore si riavvia. Se il tevisore non si ripristina, provare a scollegare il cavo di alimentazione per due minuti e ricollegarlo.
2 Consultare il menu Guida premendo il tastingo HELP sul telecomando.
3 Connette il tevisore a Internet ed esquire l'aggiornamento del software.
4 Consultare il site Web di assistenza Sony (le informazioni sono fornite nella copertina posteriori).

Quando viene visualizzato il messaggio [È disponibile un aggiornamento per il software del TV...].

Sony raccomanda vivamente di aggiornare il software del televisione selezionando [Aggiorna subito]. Questi aggiornamenti del software migliorano le prestazioni del televisione oaggiungono nuove funzioni. Viene visualizzata la segunte schermata con [Updating...] (Aggiornamento...) l'indicatore LED lampeggia in bianco durante l'aggiornamento del software.

Non scollegare il cavo di alimentazione CA durante l'aggiornamento del software. Se il cavo viene scollegato, l'aggiornamento del software potrebbe non essere completato correttamente e potrebbero verificarsi malfunzionamenti del software. Gliaggiornamenti del software possono impiegare fino a 15 minuti.

Alla prima accensione, o dopo un periodo d'inattività, è possible che il tevisore non si accenda immediatamenteanche se si preme il tasto di accensione sul telecomando oppure sul tevisore.

L'initializzazione del sistema necessita di un po' di tempo. Attendere circa un minuto, quando riprovare.

Probleme soluzioni

Se I'indicatore LED lampeggia in rosso.

• Contare il numero di lampeggi (l'intervalto è di tre secondi).

Riavviare il tevisore scollegando il cavo di alimentazione per due minuti, quindi accendere il tevisore.

Se il problema persistsente, scollegare il cavo di alimentazione e rivolgersi al rivenditore o al centro servizi Sony comunicando il numero di volte in cui l'illuminatione del LED lampeggia.

Non si ricevono i canali del digitale terreste/ TV via cavo.

• Controllare i collegamenti dell'antenna/TV via cavo.
• Selezionare il servizio terrestre/via cavo premendo il tasto DIGITAL/ANALOG sul telecomando. Se il servizio di trasmissione non viene visualizzato, premere TV, quindi premere DIGITAL/ANALOG.
• Il segnale terreste potrebbe essere soppresso se è presente un forte segnale nelle vicinanze. Impostare [LNA (Canale ---)] su [Disattivato] nelle impostazioni di sintonizzazione digitale.
• Dopo essersi trasferiti in una nuova casa o dopo aver cercato di ricevere nuovi servizi, tentare una ricerca del servizio selezionando [Ricerca automatica dei canali TV DTT].

Impossibile ricevere il servizio satellitare.

• Controllare il collegamento del cavo satellitare.
• Quando viene visualizzato il messaggio [Nessun segnale. Rilevato sovraccarico LNB...], scollegare il cavo di alimentazione. Quindi, assicurarsi che il cavo satelliture non sia danneggiato e che la linea del segnale satelliture non sia in corto circuito nel connettore satelliture.

Il telecomando non funziona.

• Sostituire le batterie.

Il blocco parentale per la password di trasmissione è stato dimenticato.

• Digitare 9999 per il codice PIN e selezionare [Modifica codice PIN].

Le aree in prossimità del teilevisore si riscaldano.

• Énormale che le aree attorno al TV si riscaldino dopo un uso prolongato.

Caratteristiche tecniche

Sistema

Tipodi pannello

Pannello LCD (Display Cristalli Liquidi),

Retroilluminazione a LED

Sistema TV

In base alla nazione/regione selezione/al

modello del tevisore

Analogico: B/G, D/K, I

Digitale: DVB-T/DVB-C

DVB-T2*

Satellite*: DVB-S/DVB-S2

Sistema colore

In base alla nazione/regione selezione/al

modello del tevisore

Analogico: UHF/VHF/TV via cavo

Digitale: UHF/VHF/TV via cavo

Satellite*: Freqenza IF 950-2.150 MHz

Potenza d'uscita audio

10W+10W

Bande di frequenza

LAN wireless (IEEE 802.11ac/a/b/g/n)

Gamma di frequenza Potenza in uscita

2.400 - 2.483,5 MHz < 20,0 dBm

5.150 - 5.250 MHz < 23,0 dBm

5.250 - 5.350 MHz < 20,0 dBm

5.470 - 5.725 MHz < 20,0 dBm

5.725 - 5.850 MHz < 13,9 dBm

Bluetooth
Gamma di frequenza Potenza in uscita
2.400 - 2.483,5 MHz < 1	0,0 dBm

RMF-TX301E/TX300E/TX201ES

Bluetooth
Gamma di frequenza Potenza in uscita
2.400 - 2.483,5 MHz < 1	0,0 dBm

Versione software del teilevisore:

PKG. EUA

Premere HELP sul telecomando per conoscere la versione software.

• Non tutti i tevisori dispongono di technologia DVB-T2 o DVB-S/S2 o di terminale antenna satellitare.

Prese Ingressi/Uscite

Presa d'antenna / TV via cavo

Terminale esterno 75 ohm per VHF/UHF

Presa per antenna satellitare

Connettore di Tipo F Femmina, 75 ohm.

DiSEqC 1.0, LNB 13 V/18 V e tono a 22 kHz,

Distribuzione a cavo singolo EN50494.

AVIN1

Ingresso audio/video (mini jack)

DMPONENT IN

YP_BPR (Video component): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ingresso audio (connettori fono)

/IN2

Ingresso video (presa fono - polo comune con ingressso Y)

HDMI IN 1, 2, 3, 4 (supporta risoluzione 4K, Compatible HDCP 2.2)

Video:

4096× 2160p (50, 60 Hz)*1*2, 4096 × 2160p

(24Hz)^ 1 3840× 2160p (50, 60 Hz)*2

3840 × 2160p (24, 25, 30 Hz), 1080p (30, 50,

60 Hz), 1080/24p, 1080i (50, 60 Hz), 720p (30,

50, 60 Hz), 720/24p, 576p, 576i, 480p, 480i, Formati PC

^*13840× 2160p visualizzato se risoluzione d'ingresso e 4096× 2160p

*2 Solo HDMI IN 2 / 3.

Audio: PCM lineare 5,1 canali: 32, 44,1, 48, 88, 2, 96, 176,4 e 192 kHz, 16, 20 e 24 bit, Dolby Digital, Dolby Digital Plus e DTS

Presa ottica digitale (PCM lineare due canali: 48 kHz, 16 bit, Dolby Digital, DTS)

AUDIO OUT / (Presa mini jack stereo)

Cuffie, uscita audio, subwoofer

Porta dispositivo USB (dispositivo HDD, USB 3 per la registrazione)

Le porte USB 1 e 2 supportano USB High Speed (USB2.0).

La porta USB 3 supporta USB Super Speed (USB3.0).

Alloggiamento CAM (modulo ad accesso condizionato)

LAN

Connettore 10BASE-T/100BASE-TX (La velocità di connessione può variare a seconda delle coratteristiche operative della rete. La velocità di comunità 10BASE-T/100BASE-TX e la qualità di comunicazione non sono garantite con quello teilevisore.)

alimentatore esterno)

Presa per l'alimentatore esterno

IR BLASTER*1

Ingresso cavo IR Blaster (minijack)

Altri

Accessorioropzionali

Staffa di montaggio a parete: SU-WL450

Temperatura di funzionamento

Da 0^ a 40^

Umidità di funzionamento

Dal 10% all'80% di u. r. (in assenza di condensa)

Potenza, caratteristiche prodotto ealto

Requisiti di alimentazione

tranne i modelli con alimentatore esterno

220V-240VCA,50Hz

solo per i modelli con alimentatore esterno

19,5 V DC con alimentatore esterno

Valori nominali: ingresso 220 V - 240 V CA, 50 Hz

Classe di efficienza energetica

KD-55XE83xx / 55XE80xx / FW-55XE80xx: A

KD-49XE83xx / 49XE80xx / FW-49XE80xx: A

KD-43XE83xx / 43XE80xx / FW-43XE80xx: A

Dimensioni schermo (diagonale)

(Approximative)

KD-55XE83xx / 55XE80xx / FW-55XE80xx:

138,8 cm / 55 pollici

KD-49XE83xx / 49XE80xx / FW-49XE80xx:

123,2 cm / 49 pollici

KD-43XE83xx / 43XE80xx / FW-43XE80xx:

in modalità [Standard]

KD-55XE83xx / 55XE80xx / FW-55XE80xx: 106 W

KD-49XE83xx / 49XE80xx / FW-49XE80xx: 85 W

KD-43XE83xx / 43XE80xx / FW-43XE80xx: 70 W

in modalità [Brillante]

KD-55XE8396:166W

KD-55XE8096:166W

FW-55XE8001: 166 W

KD-49XE8396:143W

KD-49XE8099:143W

KD-49XE8096:143W

KD-49XE8088:143W

KD-49XE8077:143W

KD-49XE8005:143W

KD-49XE8004:143W

FW-49XE8001: 143 W

KD-43XE8396:133W

KD-43XE8099:133W

KD-43XE8096:133W

KD-43XE8077:133W

KD-43XE8005:133W

KD-43XE8004:133W

FW-43XE8001: 133 W

Consumo energetico medio annuo*2

KD-55XE83xx / 55XE80xx / FW-55XE80xx: 147 kWh

KD-49XE83xx / 49XE80xx / FW-49XE80xx: 118 kWh

KD-43XE83xx / 43XE80xx / FW-43XE80xx: 97 kWh

Potenza assorbita in modalità standby*34 0,50 W (13 W durante l'aggiornamento software o della Guida TV elettronica)

Risoluzione schermo

3.840 puncti (orizzontale) × 2.160 linee (vertical)

Valori nominali uscita

USB1/2:5V，-500mA MAX

USB3:5V,900mA MAX

Dimensioni (Approssimativo) (l× a× p)

con supporto da tavolo

KD-55XE83xx / 55XE80xx: 123,2× 77,2× 25,2 cm

KD-49XE83xx / 49XE80xx: 109,6 × 69,1 × 25,2 cm

KD-43XE83xx / 43XE80xx: 96,4× 61,7× 24,2cm

senza supporto da ravolo

KD-55XE83xx / 55XE80xx: 123,2 × 71,6 × 5,7 cm

KD-49XE83xx / 49XE80xx: 109,6 × 64,0 × 5,7 cm

KD-43XE83xx / 43XE80xx: 96,4 × 56,7 × 5,7 cm

con supporto da tavolo

KD-55XE83xx / 55XE80xx: 18,6 kg

KD-49XE83xx / 49XE80xx: 12,9 kg

KD-43XE83xx / 43XE80xx: 10,8 kg

senza supporto da ravolo

KD-55XE83xx / 55XE80xx: 17,6 kg

KD-49XE83xx / 49XE80xx: 12,2 kg

KD-43XE83xx / 43XE80xx: 10,1 kg

1 Solo per alcune Regioni / Nazioni / Modelli TV.
2 Consumo energetico annuale, basato sul consumo di corrente di un teilevisore che funzioni 4 ore al giorno per 365 giorni. Il consumo energetico effettivo dipenderà dal modo in cui verrà utilizzato il teilevisore.
3 Il valore dell'assorbimento di potenza specificato in stand-by viene raggiunto dopo alcuni minuti dallo spegnimento,cisionothers che il teilevisore avrata terminato tutti i processi interni.
4 Quando la TV è connessa alla rete, il consumo energetico in standby aumento.

Nota

• Rimuovere il coperchio dell'alloggiamento CAM (Conditional Access Module, modulo di accesso condizionale) del teilevisore escludivamente per insertire una smart card in CAM.
• La disponibilità degli accessori opzionali dipende dai paesi/dalle regioni/dai modelli di teileisore/dalle scorte.
• Design e caratteristiche tecniche sono soggetti a modifiche penza preavviso.

Note sul funzionamento della TV Digitale

• TV digitale (DVB terrestre, satellite e via cavo), servizi interattivi e funzioni di rete potrebbero non essere disponibili in tutti i Paesi o regioni. Alcune funzioni potrebbero non essere abilitate e potrebbero non funzionare correttamente con alcuni provider e ambienti di rete. Alcuni provider di servizi TV potrebbero applicare tariffe per i loro servizi.
• Questo teileisore supporta trasmissione digitale con i codec MPEG-2, H.264/MPEG-4 AVC e H.265/HEVC, ma non si garantisce la compatibilità con tutti i segnali dell'operaatore/del servizio, che potrebberoambiare nel tempo.

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi di fabbrica o marchi di fabbrica registrati di HDMI Licensing LLC negli Stati Uniti e in altri Paesi.
• Prodotto su licenza di Dolby Laboratories. Dolby, Dolby Audio e il symbolo della dopbia "D" sono marchi depositati di Dolby Laboratories.
• "B R A V I B A R A V E I A sono marchi depositati di Sony Corporation.
• Gracenote, Gracenote eyeQ, Gracenote VideoID, Gracenote Video Explore, il logo e il logo tipo Gracenote, nonché il logo "Powered by Gracenote" sono marchi di fabbrica o marchi di fabbrica registrati di Gracenote negli Stati Uniti e/o in altri paesi.
• Opera Devices SDK. Copyright 1995-2016
  Opera TV AS. All rights reserved.

• Wi-Fi, Wi-Fi Direct, Miracast, Wi-Fi Protected Setup e il logo Wi-Fi CERTIFIED sono marchi di fabbrica o marchi di fabbrica registrati di Wi-Fi Alliance.

• Per i brevetti DTS, consultare il sito http://patents.dts.com. Prodotto su licenza di DTS, Inc.
  DTS, il symbolo, & DTS e il symbolo insieme sono marchi di fabbrica registrati e DTS Digital Surround è un marchio di fabbrica di DTS, Inc. © DTS, Inc. Tutti i diritti riservati.

• Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di proprietà di Bluetooth SIG, Inc. e sono utilizzati da Sony Corporation su licenza. Tutti gli altri marchi di fabbrica o nomi commerciali sono di proprietà delle rispettive aziende.
• DiSEqCTM é un marchio deposito di EUTELSAT. Questo tevisore supporta DiSEqC 1.0 ma non è progettato per il controllo di antennene motorizzate.
• TUXERA è un marchio di fabbrica registrato di Tuxera Inc. negli Stati Uniti e in altri Paesi.
• Il logo USB-IF SuperSpeed USB Trident è un marchio di fabbrica registrato di USB Implementers Forum, Inc. SS

Comenzi s indicatoare. 7

Utilizarea telecomenzii 8

Telecomanda - Descrierea partiIor componente. 8

Schema de conexiuni. 10

Instalare/Configurare

1 Selectare intrare/Retinere text)

In modul TV: Afisati si selectaşi sursa de intrare.

In modul Text: Retine pagina curenta.

(Microfon)

Informati legate de marsi

Risoluzione effettiva: 3840 × 2160 pixel.

Resolucao do ecra: 3840 x 2160 pixels.

Resolution real: 3840 x 2160 pixels.

Per informazioni utili sui prodotti Sony

For nyttig information om Sony-produkter

For mere information on Sony-produkter
