MANUALE UTENTE S-71 (X1) PIONEER

Regista il loro prodotto su http://www.pioneer.it (o http://www.pioneer.eu) e scopri subito quali vantagei cui viotaggi cui ottener!

Ontdek nu de Voorden van online registratie! Registreeuw Pioneer product via http://www.pioneer.nl - http://www.pioneer.be (of www.pioneer.eu).

Registresuproductoenhttp://www.pioneer.es（oenhttp://www.pioneer.eu)

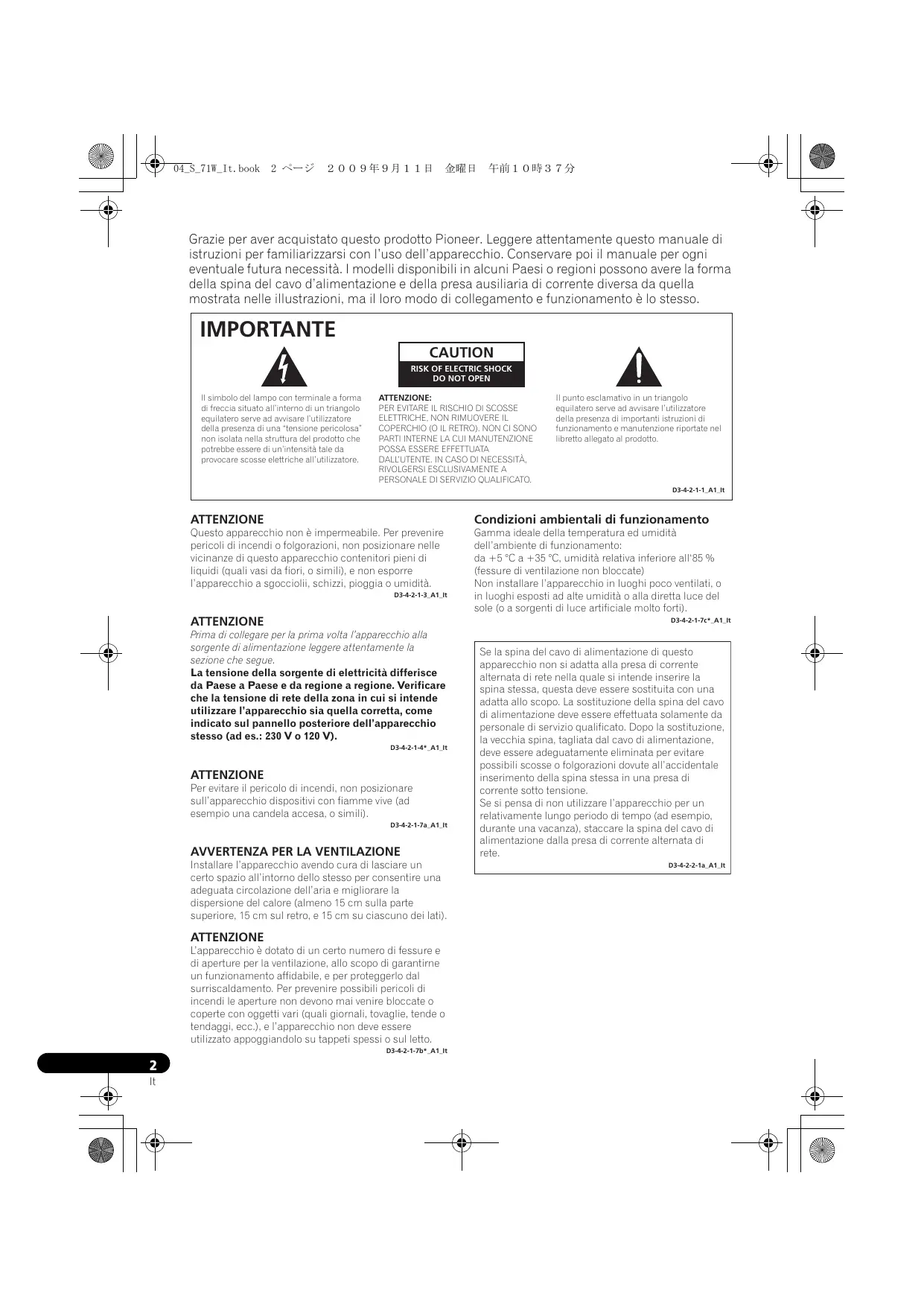

Grazie per aver acquistato quello prodotto Pioneer. Leggere attendamente quello manuale di istruzioni per familiarizzarsi con l'uso dell'apparecchio. Conservare poi il manuale per agli eventuale futura necessità. I modelli disponibili in alcuni Paesi o regioni possono aver la forma della spina del cavo d'alimentazione e della presa ausiliaria di corrente diversa da quella migliorata nelle illustrazioni, ma il loro modo di collegamento e funzionamento è lo stesso.

IMPORTANTE

Il significo del lampo con terminale a forma di frezza situato all'interno di un triangolo equilatoro serve ad avvisare l'utilizzatore della presenza di una "tensione pericolosa" non isolata nella struttura del prodotto che potrebbe essere di un'intensità tale da provocare scosse elettriche all'utilizzatore.

CAUTION

RISK OF ELECTRIC SHOCK DO NOT OPEN

ATTENZIONE:

PER EVITARE IL RISCHIO DI SCOSSE ELETTRICHE, NON RIMUOVERIE IL COPERCHIO (O IL RETRO).NON CI SONO PARTI INTERNE LA CUI MANUTENZIONE POSSA ESSERE EFFETUATA DALL'UTENTE. IN CASE DI NECESITÀ, RIVOLGERSI ESCLUSIVAMENTA A PERSONALE DE SERVIZIO QUALIFICATO.

Il punto esclamativo in un triangolo equilatoro serve ad avisare l'utilizzatore della presenza di importanti struzioni di funizamento e manutenzione riportate nel libretto allegato al prodotto.

D3-4-2-1-A1_It

ATTENZIONE

Questo apparecchio non è impermeabile. Per prevenir pericoli di incendi o folgorazioni, non posizionare nelle vicinanze di questo apparecchio contentori pieni di liquidi (quali vasi da fiori, o simili), e non esporre l'apparecchio a sgocioli li, schizzi, pioggia o umidità.

D3-4-2-1-3_A1_It

ATTENZIONE

Prima di collegare per la prima volta l'apparecchio alla sorgente di alimentazione leggere attentamente la sezione che segue.

La tensione della sorgente di elettricità differisce da Paese a Paese e da regione a regione. Verificare che la tensione di rete della zona in cui si intende utilizzare l'apparecchio sa quale corretta, come indicate sul pannello posteriore dell'apparecchio stesso (ad es.: 230 V o 120 V).

D3-4-2-1-4*A1_It

ATTENZIONE

Per evitare il pericolo di incendi, non posizionare sull'apprecchio dispositivi con fiamme vivie (ad esempio una candelaacea, o similii).

D3-4-2-1-7a_A1_It

AVVERTENZA PER LA VENTILAZIONE

Installare l'apparecchio avendo cura di lasciare un certo spazio all'intorno dello stesso per consentire una adeguata circolazione dell'aria e migliorare la dispersione del calore (almeno 15 cm sulla parte superfiore, 15 cm sul retro, e 15 cm su ciascuno dei lati).

ATTENZIONE

L'apparecchio è dotato di un ricerca numero di fessure e di aperture per la ventilazione, allo scopo di garantirne un funzionamento affidavit, e per proteggerlo dal surriscaldamento. Per prevenir possibili pericoli di incendi le aperture non devono mai venire bloccate o coperte con oggetti vari (quali giornali, tovaglie, tende o tendaggi, ecc.), e l'apparecchio non devese essere utilizzato appoggiandiolo su tappeti spessi o sul fatto.

D3-4-2-1-7b*A1_IT

Condizioni ambientali di funzionamento

Gamma ideale della temperatura ed umidità dell'ambiente di funzionamento:

da +5^ a +35^ , umidità relativa inferiore all'85% (fessure di ventilazione non bloccate)

Non installare I'apparechio in luoghi poco ventilati, o in luoghi esposti ad alte umidità o alla diretta luce del sole (o a sorgenti di luce artificiale molto forti).

D3-4-2-1-7cA1It

Se la spina del cavo di alimentazione di quello apparecchio non si adatta alla presa di corrente alternata di rete nella quale si intende inserire la spina stessa,QLa devese essere sostituita con una adatta allo scopo. La sostuzione della spina del cavo di alimentazione deve essere effettuata solamente da personale di servizio qualificato.Dopo la sostuzione, la vecchia spina, tagliata dal cavo di alimentazione, deve essere adeguateamente eliminata per evitare possibili scosse o folgorazioni dovute all'accidentale insertimento della spina stessa in una presa di corrente molto tensione.

Se si pensa di non utilizzato l'apparecchio per un relativamente lungo periodo di tempo (ad esempio, durante una vacanza), staccare la spina del cavo di alimentazione dalla presa di corrente alternata di rete.

D3-4-2-2-1a_A1_It

AVVERTENZA

L'interruttore principale (POWER) dell'apparecchio non stacca completeness il flusso di corrente elettrica nella presa di corrente alternata di rete. Dal momento che il cavo di alimentazione costituisce l'unico dispositorio di distacco dell'apparecchio alla sorgente di alimentazione, il cavo stessouve essere staccato nella presa di corrente alternata di rete per sospendere completeness qalsiasi flusso di corrente. Verificare quindi che l'apparecchio sia stato installato in modo da poter procedere confacilitya al distacco del cavo di alimentazione della presa di corrente, in caso di necessità. Per prevenire pericoli di incendi, inoltre, il cavo di alimentazione deve essere staccato nella presa di corrente alternata di rete se si pensa di non utilizzare l'apparecchio per periodi di tempo relativamente lunghi (ad esempio, durante una vacanza).

D3-4-2-2-2a* A1 It

AVERTIMENO RIGUARDANTE IL FILO DI ALIMENTAZIONE

Prendete sempre il filo di alimentazione per la spina. Non tiratelo mai-agendo per il filo stesso e non toccate mai il filo con le mani bagnati, perché questo potrebbe causare cortocircuiti o scosse elettriche. Non collocate l'unità, oppure dei mobili sopra il filo di alimentazione e controllate che lo stesso non sua premuto. Non annodate mai il filo di alimentazione né collegatelo con altri fili. I fili di alimentazione devono essere collocate in tal modo che non saranno calpestati. Un filo di alimentazione danneggiato potrebbe causare incendi o scosse elettriche. Controllate il filo di alimentazione regolarmente. Quando localizzate un eventuale danno, rivolgetevi al più vicino centro assistenza autorizzato della PIONEER oppuse al vostro rivenditore per la sottomituzione del filo di alimentazione.

S002*A1It

AVVERTENZA: Non salire e non sedersi su quello apparecchio. Fare particolaremente attenzione nel caso in cui ci siano dei bambini nelle vicinanze. Salendo, o sedendosi, su quello apparecchio, l'apparechio più subire danni, o più cadere, con seguenti possibili lesioni fisiche alle persone circostanti.

Se si vuole eliminare quello prodotto, non gettarlo insieme a rifiuti domestici. Esiste unsystema di racolta differenziate in conformità alle leggi che richiedono apposti trattamenti, recupero e ricicolo.

I privati cadiadini dei paesi membril dUE, di Swizera e Norvegia, possono restituito什麽 alcun costing o ioro prodotti elettronici usati ad appositi servizi di raccolta o a un rivendatore (se si desidera acquistarne uno simile).

Per i paesi non citati qui sopra, si prega di prendere contatto con le autorità locali per il corretto metodo di smaltimento.

In qusto mo, si e sicuri che il proprio prodotto eliminato subir it tratamento, il recupero e il riciclo necessari per prevenire gli effetti potenzialmente negativsall'ambiente e sulla vita dell'uomo.

K058b_A1_It

INDICE

ACCESSORI IN DOTAZIONE 4

CARATTERISTICHE. 4

USO IN COMBINAZIONE CON

ALTRIDIFFUSORI. 4

INSTALLAZIONE 4

Installatione dei diffusori 4

Precauzioni per l'installazione 5

COMANDI E DISPOSITIVI DEI PANNELLI...6

PANNELLO ANTERIORE 6

PANNELLO POSTERIORE 6

COLLEGAMENTI 7

COLLEGAMENTO A LIVELLO DI LINEA......7

COLLEGAMENTO DEL CAVO DI

ALIMENTAZIONE. 8

FUNZIONAMENTO 8

DATI TECNICI 8

GUIDA PER EVENTUALI PROBLEMI DI

FUNZIONAMENTO 9

ACCESSORI IN DOTAZIONE

Cavo con spinotti RCA x 1
Cavo di alimentazione x 1
Garanzia
- Istruzioni per l'uso (questo documento)

CARATTERISTICHE

• Ampia risposta alle basse frequence
• Circuito magneto ad alta linearità
• Tecnologia di controllo della fase

USO IN COMBINAZIONE CON ALTRI DIFFUSORI

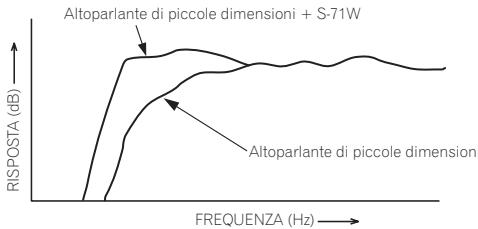

Il grafico seguente riporta le caratteristiche di frequenza dell'S-71W in caso di uso in combinazione con diffusori di piccole dimensioni. Come si può osservare dal grafico stesso, la gamma delle basse frequenze risulta assai migliorata.

• I risultati indicatei dalle curve sono stati ottenuti in una camera di prova,enza eco. Pertanto gli effetti dell'aggiunta di un subwoofer S-71W in una normale stanza adibita all'ascolto risultano ancora superiori a quantoindicato dal grafico, a condizione che il subwoofer sua posizionato in modo corretto.

• In caso di riproduzione di programmi del tipo Dolby* Digital si consiglia di prevedere un canale speciale per il subwoofer. L'S-71W, infatti, risulta molto efficace particolaremente in caso di riproduzione di programmi con LFE (Low Frequency Effect = affetti a bassa frequenza: si tratta di effetti sonori, come il rombo in caso di terremoti, o simili, il cui scopo è quello di intensificare la potenza delle immagini video).

• Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della dopbia D sono marchi dei Dolby Laboratories.

INSTALLAZIONE

Installazione del diffusore

• Criteri di installmente del subwoofer

1 Diffusore sinistro
2 Diffusore destro
3 Area consigliata per il posizionamento del subwoofer
4 Posizione di ascolto

Il subwoofer riproduce i bassi in mono, basandosi sul fatto che l'orecchio umano non è molto sensibile alla direzione di suoni a Bassa frequenza. Per questo motivo il subwoofer più essere installato praticamente ovunque. Tuttavia, nel caso in cui venga installato molto lontano dal complesso, il suono proveniente dagli altri diffusori cui risultare innaturale.

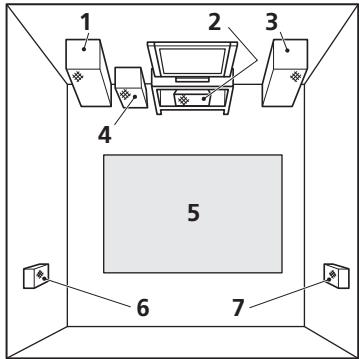

• Esempio di posizionamento dei diffusori

1 Diffusore anteriore sinistro
2 Diffusore centrale
3 Diffusore anteriore destro
4 Subwoofer
5 Area di ascolto
6 Diffusore posteriore sinistro
7 Diffusore posteriore destro

NOTE:

• Posizione are i diffusori dei canali destro e sinistro ad eguale distanza dall'apparecchio TV e a circa 1,8 metri uno dall'alto.
• Installare il diffusore centrale sopra o sotto la TV, in modo che il suono del canale centrale risulti provenire dallo schermo della TV.
• I diffusori (surround) posteriori risultano più efficaci se installati paralleamente direttamente di fianco, o leggermente dietro, alla persona che ascolta, e ad un livello di circa 1 metro più alto delle orecchie.

AVVERTENZA:

In caso di installmente del diffusore centrale sopra il tevisore, fissarlo al tevisore con del nastro adesivo o con un quale altri mezzo idoneo.

Se non adeguatamente bloccato, il diffusore potrebbe cadere dal tevisore a seguito di urti, vibrazioni, terremoti, o per altre cause, con seguenti possibili lesions fisiche alle persone eventualmente presenti nelle vicinanze, o danni al diffusore stesso.

Precauzioni per l'installazione

Non sospendere il subwoofer da una pareto o dal soffitto. Esso potrebbe altrimenti cadere e causare infortuni.
- Installare l'apparecchio in un luogo ben ventilato, e non esposto a temperature o umidità troppo elevate.
Non installare l'apparecchio nelle vicinanze di stufe o altri apparecchi di riscaldamento, o in luoghi esposti alla diretta luce del sole. L'installazione in tali posizioni cui lo spettare è effetti negativi sui componenti interni e sul mobiletto esterno dell'apparecchio. Inoltre, non installare l'apparecchio in luoghi molto polverosi o molto umidi, per prevenir possibili disfunzioni o guasti. (Evitare pertanto di positioningare l'apparecchio su tavoli di cucina, o in altri luoghi dove potrebbe trovarsi esposto a calore, vapori, o fuliggine.)
- Non posare oggetti pesanti o grande sul diffusore. Facendolo lo si può far cadere, causando danni e infortuni. Se i diffusori cadono da dove sono installati, migliorare subire danni strutturali irreparabili.
- Tenere l'apparecchio lontano da apparecchiature sensibili ai campi magnetici, quali, ad esempio, i registratori a cassette.

Il subwoofer non è magneticamente schemato e quindi non dovrebbe venire installato vicino a teilevisori o monitor a colori a raggi catodici. I dispositiivi di memoria di massa magnetici (ad esempio i floppy disc, i nastri e le video cassette) vanno anch'essi tenuti a distanza dal subwoofer.

Non posare il diffusore su superfici instabili, dato che facendolo il diffusore puocadere e causare danni e infortuni.
Non posare tazze, bicchieri o altri contentitori con contenti fluidi sopra le unità, dato che queste possono venire danneggiate se il liquido viene versato.
- La posizione di installazione scelta deve essere solida e piana. Non installare il diffusore su di un tappeto morbido, dato che il tappeto potrebbe toccare il diaframma del driver, distorcendo il suono.

• Si consiglia di installare il diffusore lontano dal cavo dell'antenna del sintonizzatore. L'eccessiva vicinanza ad un cavo di antenna più causare interferenze e disturbi nella riscione dell'apparecchio che fa uso dell'antenna in questione. Ove tali disturbi si verifichino, allontanare quello diffusore dall'antenna, o dal cavo dell'antenna, o, nel caso in cui la riproduzione dei suoni ultra-bassi non sia necessaria, specnere il diffusore stesso.

MANUTENZIONE DELLE SUPERFICI ESTERNE:

• Pulire la superficie passandola con un panno morbido ed asciutto.
• In caso di sporco particolaremente persistente, bagnare un panno in una soluzione di un solvente neutro diluito con cinque o sei parti di acqua, strizzare bene il panno, ed uso per strofinare adeguatamente le superfici del mobiletto. Procedere poi ad asciugare le superfici stesse con un altre panno asciutto. Non utilizzato cera per mobili o altri prodotti per pulizia.
• Non usare mai solventi, benzina, insetticidi sotto forma di spray o altri prodotti chimici, sull'apparecchio o nelle sue vicinanze, perché questi prodotti possono corrodere le superfici del mobiletto.

COMANDI E DISPOSITIVI DEI PANNELLI

PANNELLO ANTERIORE

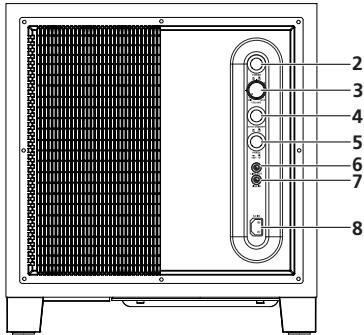

PANNELLO POSTERIORE

1 Indicatore di alimentazione (STANDBY/ON)

Si illumina di luce blu quando
I'apparecchio è acceso. Si illumina in rosso
quando I'unità si trovav in standby.

NOTA:

• L'alimentazione continuaanche quando l'indicatore di alimentazione è spento. Perché l'alimentazione cessidi del tutto, la spina di alimentazione (ruttore) delve venire scollegata. Se si prevede di non dovere usare questo prodotto per molto tempo, ad esempio prima di mettersi in viaggio, scollegare il cavo di alimentazione (ruttore) alla presa di alimentazione per motivi di sicurezza. Non facendolo si possono causare incendi.

2 Interruttore di alimentazione (POWER) Attiva e disattiva il subwoofer.

3 Manopola del volume (VOLUME)

Regola il volume del subwoofer.

• Ruotare lentamente la manopola alla posizione MIN.
• Con quest'unità, il livello dei bassi puòVenire regolato indipendente me non si devono quindi augmentare i bassi con l'amplificatore AV.

4 Interruftore Auto Standby (AUTO STANDBY)

Attivazione e disattivazione della funzione Auto Standby.

NOTA:

L'impostazione predefinita dell'interruttore Auto Standby e ON.

Funzione Auto Standby

L'apparecchio viene portato automaticamente in modalità di standby (off) se nessun segnale in ingresso viene ricevuto per circa 12 minuti (l'indicatore di alimentazione diviene rosso). L'apparecchio si accende automaticamente alla riscezione di segnale. La funzione Auto Standby viene disattivata quando l'interruttore Auto Standby viene portato su OFF.

NOTA:

• In certi casi un componente esterno può émettre rumore o altri segnale non audio che causa l'accensione automatica delsystema in modalità Auto Standby. Sequesto accade, disattivare la modalità Auto Standby e accendere e spegnere il systemamanualmente.
  5 Interruttore di fase (PHASE)

Sulla posizione 180^ , la fase del segnale in uscita si inverte rispetto a quella del segnale in ingresso, nelle sulla posizione 0^ , rimane identica alla fase del segnale in ingresso.

• Normalmente il dato di cui si trovava in situ.
• Tuttavia, se il collegamento audio tra subwoofer e diffusori sinistro e destro non sembra naturale, provare a commutare la posizione su 180^ , lasciando poi il dato nella posizione in cui il suono risulta più naturale.

6 Terminale di uscita a livello di linea (LINE OUT)

Utilizzato per collegare altri
apparecchiatureattraverso l'amplificatore. Il segnale in uscita da但这a presa non viene in alcun modo influenzato delle impostazioni dei varicomandi dell'unità.

7 Terminale di ingresso a livello di linea (LINE IN)

Collegarlo al terminale SUBWOOFER PREOUT di un amplificatore o ricevitore con il cavo a spinotto RCA accluso.

8 AC IN (Ingresso CA)

• Collegare il cavo di alimentazione del subwoofer alimentato alla presa AC IN dell'unità.
• Collegare il cavo di alimentazione ad una presa di rete CA.

COLLEGAMENTI

Prima di effettuare o modificare i collegamenti, spegnere tutti gli apparecchi e staccare sua quello apparecchio sa l'amplificatore o ricevitore alla presa di corrente alternata da rete.

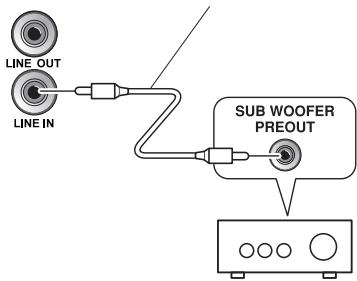

COLLEGAMENTO A LIVELLO DI LINEA

Pannello posteriore

Cavo con spinotto RCA in dotazione

Collegare il terminale LINE IN dell'apparecchio al terminale SUBWOOFER PREOUT dell'amplificatore o sintoamplificatore usingo l cavo con spinotti RCA.

NOTA:

• Se ci si collega ad un terminale PREOUT per il canale surround centrale di un amplificatore o ricevitore, i bassi viene riprodotto solo dal canale centrale, ed è insufficiente.

COLLEGAMENTO DEL CAVODI ALIMENTAZIONE

Collegare il cavo di alimentazione per questa unità al connettore dell'alimentazione (AC IN) di questa unità e l'altra estremità del cavo ad una presa di corrente CA. Quando si attiva l'alimentazione, accendere prima l'amplificatore e quindi questa unità.

FUNZIONAMENTO

Per dettagli sulle funzioni delle varie parti, vedere la sezione COMANDI E DISPOSITIVI DEI PANNELLI a pagina 6.

1. Portare l'interruttre Power (2) su ON.

• Se il cavo di alimentazione di quest'unità viene collegato ad una presa di corrente alternata asservita di un amplificatore o ricevitore e l'interruttore viene lasciato su ON,essa cui venire accesa o spenta insieme all'amplificatore o ricevitore.
• Se quest'unità non può venire collegata ad un amplificatore o ricevitore, accendere l'amplificatore o ricevitore prima di accendere quest'unità. Nello spegnere ilsystema, spegnere quest'unità prima di spegnere l'amplificatore o ricevitore.

2. Agire sull'amplificatore o ricevitore e regolare il volume degli altri diffusori.

3. Regolare il volume dei bassi per mezzo della manopola VOLUME (3).

• Se necessario, usare l'interruttore PHASE (5) e quando regolare il volume con la manopola VOLUME (3).

4. Portare l'interrottore POWER (2) su OFF.

L'indicatore di alimentazione si spegne.

AVVERTENZA:

Non usare il diffusore per produrre suoni distorti per lungo tempo. Ciò potrebbe causare danni al diffusore e rappresenta un potenziale rischio di incendio.

DATI TECNICI

Cabinet........... Bass-reflex, da pavimento Altoparlante........... A cono da 25 cm Uscita di potenza continua (RMS) 160 W/6 (100 Hz)

Ingresso (sensibilità a 100 Hz)
LIVELLO DI LINEA (spinotto RCA). 190 mV
Dimensioni esterne
372 mm (L) x 394 mm (A) x 412 mm (P)
Peso (senza imballaggio). 19,3 kg
Alimentazione richiesta
Da 220 V a 240 V~, 50 Hz/60 Hz
Potenza assorbita. 130 W
Consumo in standby. 0,45 W o meno

I dati tecnici e l'aspetto del diffusore possono subire modifiche perché preavviso, a seguito di ulteriori miglioramenti del prodotto.

Publicato da Pioneer Corporation. Copyright © 2009 Pioneer Corporation. Tutti i diritti riservati.

GUIDA PER EVENTUALI PROBLEMI DI FUNZIONAMENTO

Spesso un uso non corretto o operazioni errate vengono erroneamente interpretati come guasti o disfunzioni. Se si pensa che si siano verificate delle disfunzioni controllare i punti descritti qui di seguito. Alle volte il problema più risiedere in un altre componente delsystema. Controllare gli altri componenti ed elettrodomestici usati. Se il problema non più venire risolto neppure con i controllingi seguito, chiedere al più vicino centro assistenza autorizzato PIONEER o al,vostro negotiante di fiducia di eseguire le riparazioni necessarie.

PROBLEMA	CAUSA	RIMEDIO
1 Il diffusore non viene alimentato. (la spia di alimentazione non si accendeanche attivando l'apparecchio).	La spina del cavo di alimentazione non è stata inserita correttamente.	Inserire la spina saldamente.
2 Nessun suono (Indicatore illuminato in blu).	Cavo con spinotto RCA accessorio collegato scorrettamente o non collegato.La manopola del VOLUME si trov sul minimo (MIN).	Controllare o rifare i collegamenti.Ruotare lentamente in senso orario.
3 Il suono è distorto.	Il livello del volume è troppo alto.II livello di ingressso è troppo alto.	Ruotare la manopola del VOLUME in senso antiorario per abbassare il livello.Regolare il livello di uscita dell'amplificatore (volume, controlo dei bassi, aumento dei bassi) per abbassare (senso antiorario) il livello.
4 Si sente un sibilo.	Amplificatore non alimentato.II livello del subwoofer è troppo alto.	Collegare un amplificatore ed alimentarlo.Collocare il subwoofer ad una certa distance dai diffusori. Ruotare in senso antiorario la manopola del VOLUME per abbassare il volume.
5 Molti disturbi in caso di ascolto di trasmissioni radio in AM o FM.	L'antenna AM a telao o l'antenna FM ad uso interno sono molto vicine aquesta unità.	Aumentare la distance tra le ANTENNE (AM o FM ad uso interno) equesta unità.
6 Il suono si interrompe.	La funzione Auto Standby è attivata.	Disattivare la funzione Auto Standby.
7 Nessun suono (Indicatore illuminato in rossò).	Segnale in ingresso assente.	Disattivare la funzione Auto Standby.
