MANUAL DE USUARIO S-71 (X1) PIONEER

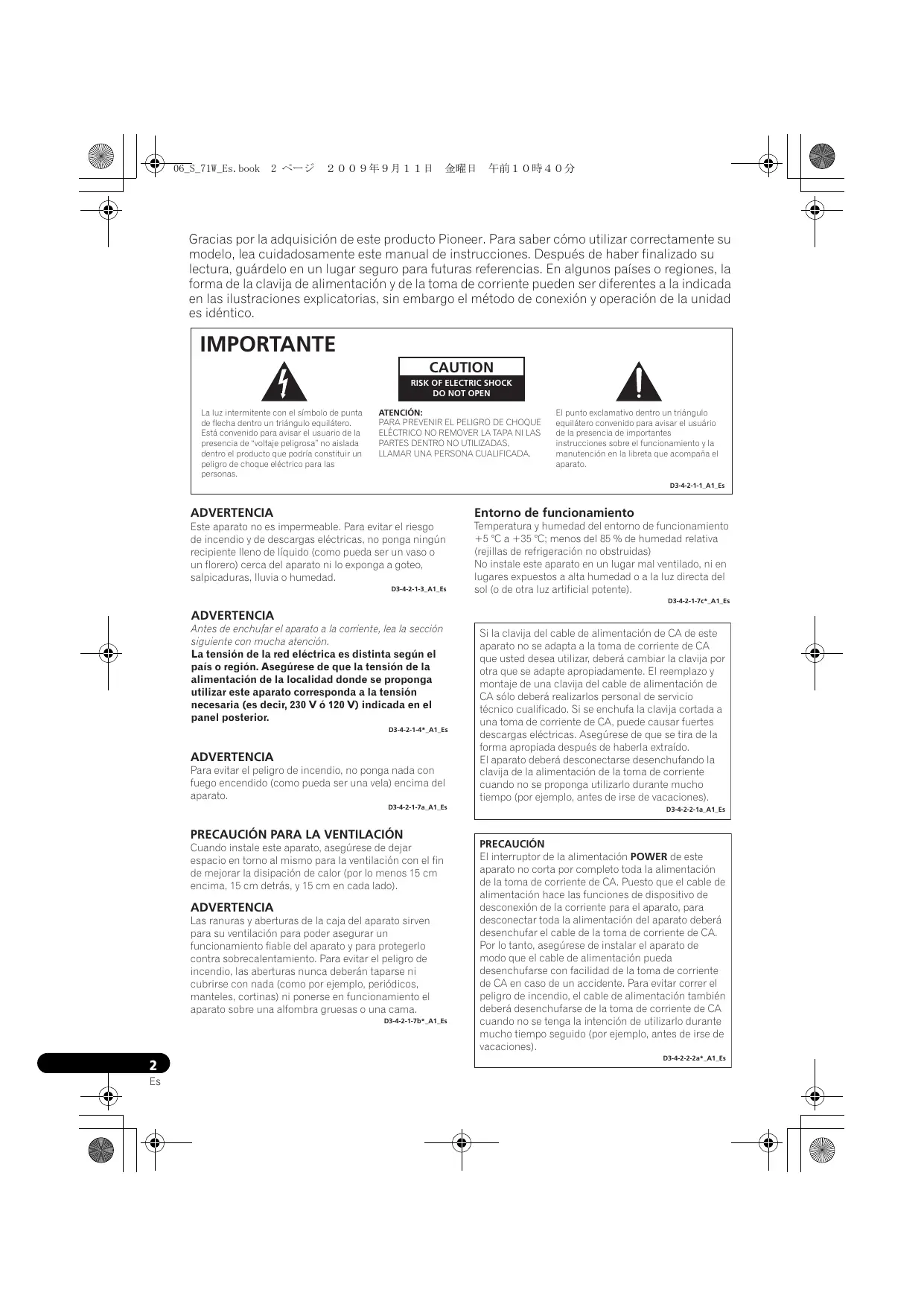

Gracias por la adquisición de este producto Pioneer. Para saber cómo utilizar correctamente su modelo, lea cuidadosamente este manual de instrucciones. Después de haber finalizado su lectura, guárdelo en un lugar seguro para futuras referencias. En algunos países o regiones, la forma de la clavija de alimentación y de la toma de corriente pueden ser diferentes a la indicada en las ilustraciones explicatorias, sin embargo el método de conexión y operación de la unidad es idéntico.

IMPORTANTE CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN La luz intermitente con el símbolo de punta de flecha dentro un triángulo equilátero.

Está convenido para avisar el usuario de la presencia de “voltaje peligrosa” no aislada dentro el producto que podría constituir un peligro de choque eléctrico para las personas.

PARA PREVENIR EL PELIGRO DE CHOQUE ELÉCTRICO NO REMOVER LA TAPA NI LAS PARTES DENTRO NO UTILIZADAS, LLAMAR UNA PERSONA CUALIFICADA.

El punto exclamativo dentro un triángulo equilátero convenido para avisar el usuário de la presencia de importantes instrucciones sobre el funcionamiento y la manutención en la libreta que acompaña el aparato.

ADVERTENCIA Entorno de funcionamiento

Este aparato no es impermeable. Para evitar el riesgo de incendio y de descargas eléctricas, no ponga ningún recipiente lleno de líquido (como pueda ser un vaso o un florero) cerca del aparato ni lo exponga a goteo, salpicaduras, lluvia o humedad.

Temperatura y humedad del entorno de funcionamiento

+5 °C a +35 °C; menos del 85 % de humedad relativa (rejillas de refrigeración no obstruidas) No instale este aparato en un lugar mal ventilado, ni en lugares expuestos a alta humedad o a la luz directa del sol (o de otra luz artificial potente).

ADVERTENCIA Antes de enchufar el aparato a la corriente, lea la sección siguiente con mucha atención.

La tensión de la red eléctrica es distinta según el país o región. Asegúrese de que la tensión de la alimentación de la localidad donde se proponga utilizar este aparato corresponda a la tensión necesaria (es decir, 230 V ó 120 V) indicada en el panel posterior.

Para evitar el peligro de incendio, no ponga nada con fuego encendido (como pueda ser una vela) encima del aparato.

Si la clavija del cable de alimentación de CA de este aparato no se adapta a la toma de corriente de CA que usted desea utilizar, deberá cambiar la clavija por otra que se adapte apropiadamente. El reemplazo y montaje de una clavija del cable de alimentación de

CA sólo deberá realizarlos personal de servicio técnico cualificado. Si se enchufa la clavija cortada a una toma de corriente de CA, puede causar fuertes descargas eléctricas. Asegúrese de que se tira de la forma apropiada después de haberla extraído. El aparato deberá desconectarse desenchufando la clavija de la alimentación de la toma de corriente cuando no se proponga utilizarlo durante mucho tiempo (por ejemplo, antes de irse de vacaciones).

ADVERTENCIA PRECAUCIÓN PARA LA VENTILACIÓN Cuando instale este aparato, asegúrese de dejar espacio en torno al mismo para la ventilación con el fin de mejorar la disipación de calor (por lo menos 15 cm encima, 15 cm detrás, y 15 cm en cada lado).

ADVERTENCIA Las ranuras y aberturas de la caja del aparato sirven para su ventilación para poder asegurar un funcionamiento fiable del aparato y para protegerlo contra sobrecalentamiento. Para evitar el peligro de incendio, las aberturas nunca deberán taparse ni cubrirse con nada (como por ejemplo, periódicos, manteles, cortinas) ni ponerse en funcionamiento el aparato sobre una alfombra gruesas o una cama.

PRECAUCIÓN El interruptor de la alimentación POWER de este aparato no corta por completo toda la alimentación de la toma de corriente de CA. Puesto que el cable de alimentación hace las funciones de dispositivo de desconexión de la corriente para el aparato, para desconectar toda la alimentación del aparato deberá desenchufar el cable de la toma de corriente de CA.

Por lo tanto, asegúrese de instalar el aparato de modo que el cable de alimentación pueda desenchufarse con facilidad de la toma de corriente de CA en caso de un accidente. Para evitar correr el peligro de incendio, el cable de alimentación también deberá desenchufarse de la toma de corriente de CA cuando no se tenga la intención de utilizarlo durante mucho tiempo seguido (por ejemplo, antes de irse de vacaciones). D3-4-2-2-2a*_A1_Es

ADVERTENCIA: No se suba ni se siente sobre esta unidad. Tenga cuidado especialmente cuando haya niños en el lugar. La unidad podría sufrir daños o podría caerse y ocasionar heridas.

Tome el cable de alimentación por la clavija. No extraiga la clavija tirando del cable. Nunca toque el cable de alimentación cuando sus manos estén mojadas, ya que esto podría causar cortocircuitos o descargas eléctricas. No coloque la unidad, algún mueble, etc., sobre el cable de alimentación.

Asegúrese de no hacer nudos en el cable ni de unirlo a otros cables. Los cables de alimentación deberán ser dispuestos de tal forma que la probabilidad de que sean pisados sea mínima. Una cable de alimentación dañado podrá causar incendios o descargas eléctricas. Revise el cable de alimentación está dañado, solicite el reemplazo del mismo al centro de servicio autorizado PIONEER más cercano, o a su distribuidor.

PRECAUCIONES CONCERNIENTES A LA MANIPULACIÓN DEL CABLE DE ALIMENTACIÓN

Si desea deshacerse de este producto, no lo mezcle con los residuos generales de su hogar. De conformidad con la legislación vigente, existe un sistema de recogida distinto para los productos electrónicos que requieren un procedimiento adecuado de tratamiento, recuperación y reciclado.

En el caso de los países que no se han mencionado en el párrafo anterior, póngase en contacto con sus autoridades locales a fin de conocer el método de eliminación correcto.

Al actuar siguiendo estas instrucciones, se asegurará de que el producto de desecho se somete a los procesos de tratamiento, recuperación y reciclaje necesarios, con lo que se previenen los efectos negativos potenciales para el entorno y la salud humana.

Las viviendas privadas en los estados miembros de la UE, en Suiza y Noruega pueden devolver gratuitamente sus productos electrónicos usados en las instalaciones de recolección previstas o bien en las instalaciones de minoristas (si adquieren un producto similar nuevo).

ÍNDICE ACCESORIOS INCLUIDOS4

CARACTERÍSTICAS 4 EN COMBINACIÓN CON ALTAVOCES4 INSTALACIÓN 4 Instalación de los altavoces 4 Precauciones de instalación 5

CONEXIÓN DEL NIVEL DE LÍNEA 7

CONEXIÓN DEL CABLE DE ALIMENTACIÓN8

OPERACIÓN 8 ESPECIFICACIONES8 SOLUCIÓN DE PROBLEMAS9

• Con la reproducción de Dolby* Digital, se recomienda el establecimiento de un canal especial para el altavoz de subgraves, y con la reproducción de LFE (efecto de bajas frecuencias: efecto de sonido similar al retumbar de la tierra, cuyo propósito es el de intensificar la fuerza del vídeo), el

S-71W es especialmente efectivo. * Fabricado bajo licencia de Dolby Laboratories. “Dolby” y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

INSTALACIÓN Instalación de los altavoces

• Criterio de instalación del altavoz de subgraves

ACCESORIOS INCLUIDOS

Cable de clavija RCA x 1

Cable de alimentación x 1 Tarjeta de garantía Manual de Instrucciones (este documento)

• Respuesta en bajas frecuencias ampliada • Circuito magnético de alta linealidad • Tecnología de control de fase

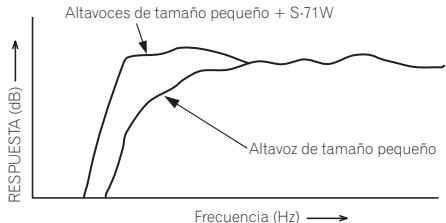

EN COMBINACIÓN CON ALTAVOCES A continuación se muestran las características de frecuencia del S-71W combinado con altavoces de tamaño pequeño. Como se muestra en estas figuras, la gama de frecuencias bajas es mejorada.

• Estas características especiales se obtienen en una cámara sin eco. El efecto de un S-71W en una sala de audición normal es mejor que la que indica la gráfica cuando se ubica adecuadamente.

Altavoces de tamaño pequeño + S-71W Altavoz de tamaño pequeño

4 1 Altavoz izquierdo 2 Altavoz derecho 3 Espacio recomendado para la instalación del altavoz de subgraves 4 Posición de audición El altavoz de subgraves reproduce los graves con sonido monofónico, empleando el hecho de que el oído humano no es muy sensible a la dirección de los sonidos de tono bajo. Por este motivo, el altavoz de subgraves puede instalarse casi en cualquier lugar. Sin embargo, si se instala demasiado alejado, el sonido de los otros altavoces puede perder naturalidad.

Al instalar el altavoz central sobre el TV, procure asegurarlo con algún medio que evite su posible caída. De lo contrario, podría caer debido a sacudidas externas como temblores de tierra, provocando daños a las personas próximas o el propio altavoz.

El altavoz de subgraves no tiene protección magnética, por lo que no deberá ponerse cerca del televisor de TRC ni de un monitor en color. Los medios de almacenamiento magnético (como los disquetes de ordenador y casetes de audio y vídeo) no deberán guardarse cerca del altavoz de subgraves.

• Ubique los altavoces de los canales izquierdo y derecho equidistantes del televisor, y aproximadamente a 1,8 metros entre sí. • Instale el altavoz central encima o debajo del televisor, de forma que el sonido del canal central quede ubicado a la altura de la pantalla. • Los altavoces traseros (envolvente) son más efectivos cuando se instalan en ubicaciones paralelas directamente al lado, o ligeramente detrás del oyente, en un nivel de aproximadamente 1 metro por encima de los oídos del oyente.

Altavoz izquierdo delantero

Altavoz central Altavoz derecho delantero Altavoz de subgraves Área de audición Altavoz izquierdo trasero Altavoz derecho trasero

• No monte el altavoz de subgraves en la pared ni en el techo. Podrían caerse y ocasionar heridas.

• Instale la unidad en un lugar bien ventilado en donde no quede expuesta a altas temperaturas ni alta humedad. • No coloque la unidad cerca de estufas u otros equipos de calefacción ni en lugares expuestos a la luz directa del sol, ya que puede tener un efecto adverso sobre la caja y los componentes internos. No instale tampoco la unidad en donde haya mucho polvo o alta humedad, ya que pueden ocasionarse fallas de funcionamiento o averías. (Evite las cocinas y otros lugares en donde la unidad quede expuesta al calor, vapor y humedad.) • No ponga objetos pesados ni grandes sobre el altavoz. De lo contrario podría ocasionar la caída del altavoz y sufrir daños materiales o heridas personales. Si los altavoces se caen de las posiciones en las que están instalados, pueden sufrir roturas irreparables en su acabado. • Mantenga la unidad alejada de dispositivos tales como platinas de casetes que son sensibles a los campos magnéticos.

Precauciones de instalación

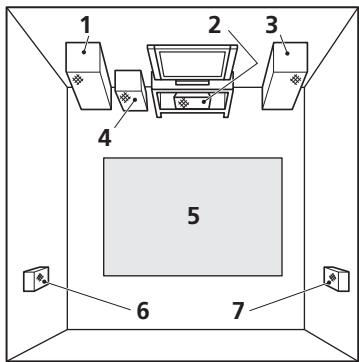

• Un ejemplo de ubicación de los altavoces

• No ponga el altavoz sobre una superficie inestable, porque, de lo contrario, el altavoz podría caerse y causar daños materiales o heridas personales.

• No ponga tazas, vasos, ni otros tipos de recipientes con líquidos encima de las unidades, porque si se derramase el líquido podrían dañarse las unidades. • El lugar de instalación seleccionado deberá tener una superficie del piso que sea dura. Deberá evitarse el montaje del altavoz sobre una alfombra de pelo largo, porque la alfombra podría tocar el diafragma del excitador, y causar distorsión del sonido.

• Instale esta unidad alejada del cable de la antena del sintonizador, ya que pueden ocasionarse ruidos con la instalación cercana al cable de antena. En tal caso, utilice esta unidad en una posición alejada de la antena y del cable de antena, o cuando la reproducción de sonidos graves extras no son requeridos, desconecte la alimentación de esta unidad.

MANTENIMIENTO DE LAS SUPERFICIES EXTERNAS: • Limpie la superficie frotándola con un paño suave y seco. • Cuando la superficie esté muy sucia, limpie con un paño humedecido en agente limpiador neutro diluido cinco o seis veces en agua, exprima bien, y luego vuelva a frotar con un paño seco. No utilice ceras o agentes limpiadores para muebles. • No utilice diluyentes, bencinas, rociadores de insecticidas ni otros agentes químicos sobre ni cerca de esta unidad, ya que pueden corroer las superficies.

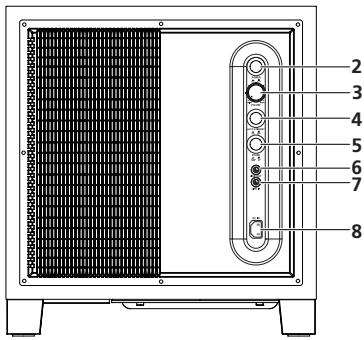

ELEMENTOS DEL PANEL PANEL DELANTERO

STANDBY/ON PANEL TRASERO

1 Indicador de la alimentación

(STANDBY/ON) Se enciende en azul cuando se conecta la alimentación. Se enciende en rojo cuando la unidad está en el estado de espera. NOTA: • Aunque el indicador de la alimentación esté apagado sigue circulando alimentación eléctrica. Para desconectar por completo la alimentación es necesario desenchufar la clavija del cable de alimentación (interruptor). Cuando no utilice el aparato durante largos períodos de tiempo, como cuando se vaya de viaje, desenchufe el cable de la alimentación (interruptor) de la toma de corriente para mayor seguridad. De lo contrario, correría el peligro de incendios. 2 Interruptor de alimentación (POWER) Para conectar y desconectar la alimentación del altavoz de subgraves.

CONEXIÓN DEL NIVEL DE LÍNEA Italiano

Antes de realizar o cambiar cualquier conexión, desconecte la alimentación y desenchufe esta unidad y el amplificador/ receptor de la toma de corriente de CA.

• Pueden haber casos en los que un componente conectado emite ruido o alguna otra señal que no es de audio, lo cual causa la conexión automática de la alimentación del sistema cuando se encuentra en el modo de espera automática. Si así sucede, desactive el modo de espera automática y conecte/ desconecte manualmente la alimentación del sistema. 5 Interruptor de fase (PHASE) Cuando se ajusta a 180º, la fase de salida pasa a ser la inversa que la de la señal de entrada, y cuando se ajusta a 0º, está en la misma fase que la señal de entrada. • Normalmente, el interruptor se ajusta a 0º. Pero cuando la conexión de sonido entre el altavoz de subgraves y los sonidos de los altavoces derecho e izquierdo no son naturales, trate de cambiar a 180º, y ajuste el interruptor en la posición en donde el sonido sea natural.

• El ajuste predeterminado del interruptor de espera automática es ON (activada). Función de estado de espera automática La alimentación se establece automáticamente en el modo de espera (desconexión) si no entra ninguna señal durante unos 12 minutos (el indicador de la alimentación cambia del color al rojo). La alimentación se conecta automáticamente cuando entra una señal. La función de estado de espera automática se desactiva cuando se pone el interruptor de espera automática en la posición OFF (desactivada).

6 Terminal de salida de nivel de línea

(LINE OUT) Se utiliza para conectar otros equipos a través del amplificador. La salida de la señal desde esta toma no se ve afectada de ningún modo por los ajustes de los distintos controles del aparato. 7 Terminal de entrada de nivel de línea (LINE IN) Conéctelo al terminal de salida de preamplificador de altavoz de subgraves (SUBWOOFER PREOUT) de un amplificador o receptor, con el cable con clavija RCA especialmente suministrado. 8 Entrada de CA (AC IN) • Conecte el cable de alimentación a la entrada AC IN de la unidad de altavoz de subgraves alimentada. • Conecte el cable de alimentación a una toma de corriente de CA.

3 Perilla de volumen (VOLUME)

Ajusta el volumen del altavoz de subgraves. • Gire la perilla lentamente desde la posición MIN. • Con esta unidad, podrá ajustar independientemente el nivel de los graves para no tener que incrementar los graves en el amplificador audiovisual. 4 Interruptor de espera automática (AUTO STANDBY) Activación y desactivación de la función de estado de espera automática.

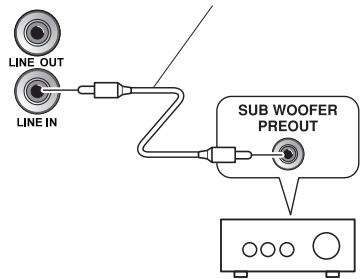

Conecte el terminal LINE IN al terminal

SUBWOOFER PREOUT del amplificador o receptor empleando el cable con clavija RCA suministrado. NOTA: • Cuando se conecta al terminal PREOUT para el canal central de sonido Surround del amplificador o receptor, los graves sólo se oirán por el canal central, por lo que serán insuficientes.

CONEXIÓN DEL CABLE DE ALIMENTACIÓN

• No emplee el altavoz para emitir sonido distorsionado durante largos períodos de tiempo. Podría ocasionar daños en el altavoz y hacerle correr peligro de incendio.

ESPECIFICACIONES Cable de alímentación

Conecte el cable de alimentación de esta unidad al conector de la alimentación de la unidad (AC IN), y el otro extremo del cable a una toma de corriente de CA. Cuando conecte la alimentación, conecte primero la alimentación del amplificador y luego la de esta unidad.

Para ver los detalles sobre la operación de las funciones de las partes, refiérase al apartado

ELEMENTOS DEL PANEL en la página 6. 1. Conecte la alimentación poniendo el interruptor POWER (2) en ON. • Si se conecta el cable de alimentación de la unidad a una toma de CA activa del amplificador o receptor y se deja el interruptor en la posición ON, la unidad podrá conectarse/desconectarse al mismo tiempo que el amplificador o receptor. • Si la unidad no puede conectarse al amplificador o receptor, conecte la alimentación del amplificador o receptor antes de conectar la alimentación de la unidad. Para desconectar la alimentación desconecte la alimentación de la unidad antes de desconectar la alimentación del amplificador o receptor. 2. Opere el amplificador o receptor y ajuste el volumen de los otros altavoces. 3. Ajuste el volumen de los graves con la perilla VOLUME (3). • Cuando sea necesario, opere el interruptor PHASE (5) y luego ajuste con la perilla VOLUME (3). 4. Desconecte la alimentación poniendo el interruptor POWER (2) en OFF. • Desaparecerá el indicador de la alimentación.

CajaTipo de reflejo de graves, para el suelo

Altavoz tipo cono de 25 cm Salida de potencia continua (eficaz) del amplificador de potencia 160 W/6 Ω (100 Hz) Entrada (sensibilidad a100 Hz) Nivel de línea (LINE LEVEL) (toma RCA) 190 mV Dimensiones exteriores 372 mm (An) x 394 mm (Al) x 412 mm (Pr) Peso (sin el embalaje)19,3 kg Requisitos de alimentación 220 V a 240 V CA~, 50 Hz/60 Hz Consumo de energía 130 W Consumo de energía en el modo de espera 0,45 W o menos

Las especificaciones y diseño están sujetos a posibles cambios sin previo aviso, debido a mejoras en el producto.

Publicado por Pioneer Corporation. Copyright © 2009 Pioneer Corporation. Todos los derechos reservados.

1 No hay suministro de alimentación

• Inserte correctamente el enchufe.

(El indicador se enciende en azul.)

• La conexión del cable con clavija RCA es incorrecta o está desconectado.

• La perilla VOLUME está fijada en MIN.

• Compruebe de nuevo y conecte correctamente.

3 Sonido distorsionado.

• El nivel está muy alto.

• Gire la perilla VOLUME hacia la izquierda para disminuir el nivel.

• Gire el nivel de salida del amplificador (volumen, control de graves, refuerzo de graves) hacia la izquierda para disminuir el nivel.

(el indicador no se ilumina cuando se conecta el interruptor de alimentación.)

• Conecte un amplificador y conecte la alimentación.

5 Demasiado ruido cuando se escucha emisiones de

• La antena de cuadro de

AM o la antena interior de FM está muy cerca de la unidad.

• Aumente la distancia entre la antena de AM o FM (para uso interior) y esta unidad.

6 El sonido es quebradizo.

• La función de estado de espera automática está activada.

• Desactive la función de estado de espera automática.

(El indicador se enciende en rojo.)

• No hay señal de entrada.

• Desactive la función de estado de espera automática.

• No se suministra alimentación al amplificador.

• El nivel de altavoz de subgraves está ajustado demasiado alto.

4 Se produce sonidos de alta frecuencia.

• Gire hacia la derecha lentamente.

• El nivel de entrada está muy alto.

• El enchufe de suministro de energía no está correctamente insertado.

Las operaciones incorrectas son a menudo confundidas por averías o fallas en el funcionamiento. Si piensa que algo está fallando con este componente, compruebe los puntos siguientes. Algunas veces el problema puede estar en otro componente. Inspeccione los otros componentes y los aparatos eléctricos que esté utilizando. Si el problema no se puede solucionar después de comprobar los puntos indicados abajo, solicite al centro de servicio autorizado por PIONEER o a su distribuidor que le haga los trabajos de reparación necesarios.

SOLUCIÓN DE PROBLEMAS

• Coloque el altavoz de subgraves a una buena distancia de los altavoces.

Gire la perilla VOLUME hacia la izquierda para disminuir el volumen.
