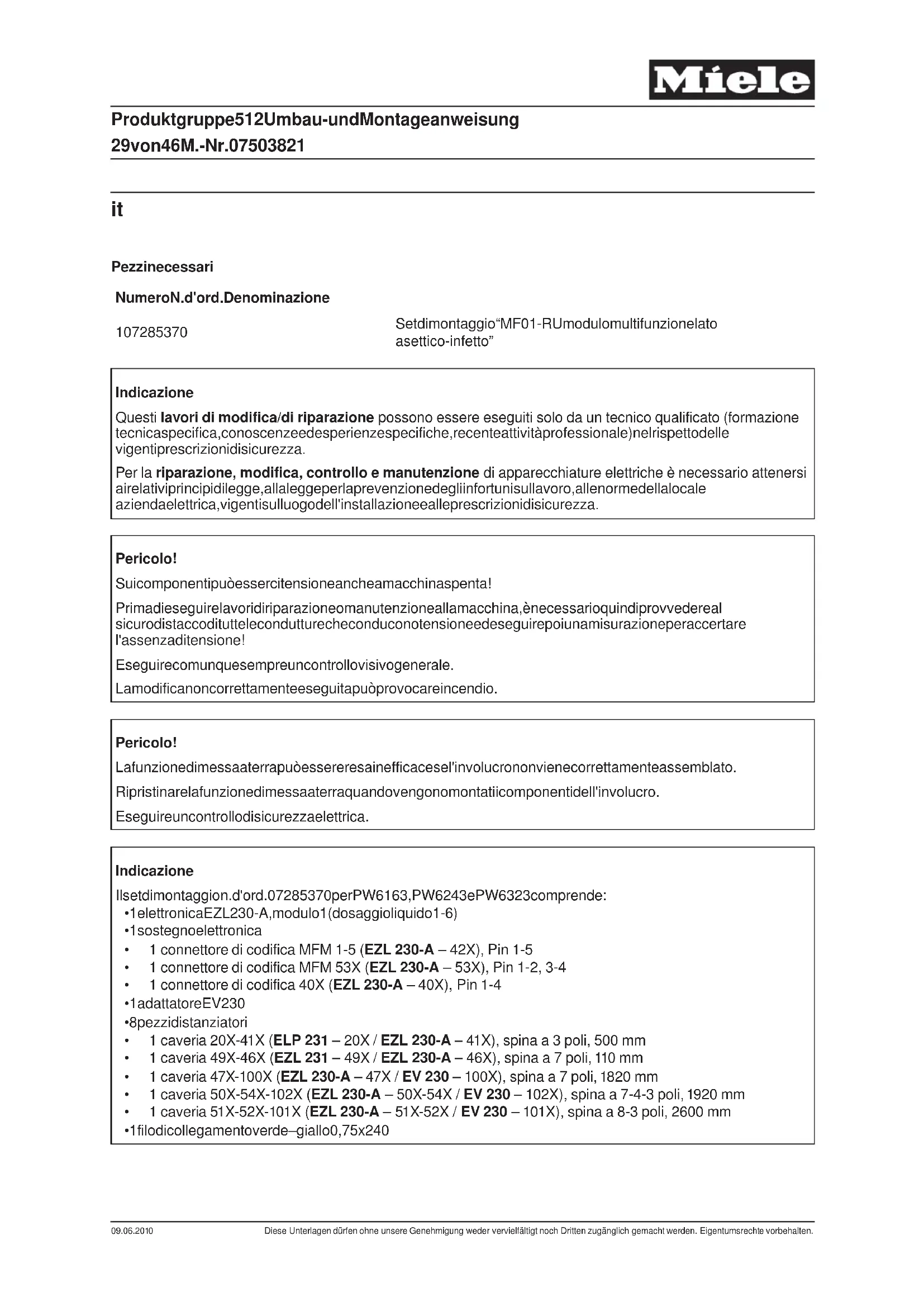

NumeroN.d'ord.Denominazione
107285370
Setdimontaggio“MF01-RUmodulomultifunzionelato asettico-infetto”
Indicazione
Questi lavori di modifica/di riparazione possono essere eseguiti solo da un techniciane qualificato (formazione tecnicaspecifica, conoscenzeedesperienzespecifiche, recenteattitudprofessionale)nelrispettodelle vigentiprescrizionalisicurezza.
Per la riparazione, modifica, controlo e manutenzione di apparetti elettriche e necessario atteneri airelativiprincipidilegge, allalegggerlaprevenzionedeglinfortunisullavoro, allenormedellalocale aziendalettrica,vigentisulluogodellinstallazioneealleprescrizioneidisicurezza.
Pericolo!
Suiccomponentpuoessercitensionanecheamacchinaspenta!
Primadieseguirelavoridiriparazioneomanutenzioneallamacchina,eneccssarioqindiprovvederealsicurodistaccodituttecondturechecondonotensionedeeseguirepoiunamisurazioneperaccertareI'assenzaditensione!
Eseguiereunquesempreuncontrollovisivogenele.
Lamodificanoncorrrettamenteeeseguitapuovprovocareincendio.
Pericolo!
Lafunzionedimessaaterrapuouessereresainefficacesel'involucrononvieneccorrettamenteassemblato.
Ripristinarelafunzionedimessaaterrraquandovengonomontatiicomponentidell'involucro.
Eseguireuncontrollidiscurezzaelettrica.
Indicazione
Isetdimontaggion.d'ord.07285370perPW6163, PW6243ePW6323compende:
-1elettronicaEZL230-A, modulo1 (dosaggioliquido1-6)
1sostegeonelettronica
1 connettore di codifica MFM 1-5 (EZL 230-A - 42X), Pin 1-5
1 connettore di codifica MFM 53X (EZL 230-A - 53X), Pin 1-2, 3-4
1 connettore di codifica 40X (EZL 230-A - 40X), Pin 1-4
-1adattatoreEV230
-8pezzidastanziatori
1 caveria 20X-41X (ELP 231 - 20X / EZL 230-A - 41X), spina a 3 poli, 500 mm
1 caveria 49X-46X (EZL 231 - 49X / EZL 230-A - 46X), spina a 7 poli, 110 mm
1 caveria 47X-100X (EZL 230-A - 47X / EV 230 - 100X), spina a 7 poli, 1820 mm
1 caveria 50X-54X-102X (EZL 230-A - 50X-54X / EV 230 - 102X), spina a 7-4-3 poli, 1920 mm
1 caveria 51X-52X-101X (EZL 230-A - 51X-52X / EV 230 - 101X), spina a 8-3 poli, 2600 mm
-1filodicollegamentoverde-giallo0,75x240
Indicazione
Isetdimontaggion.d'ord.07285370perPW6163,PW6243ePW6323compendeinoltre:
-3dadiautofilettantiM4
-5vitiesagonaliM4x12,5
1valvolad'afflusso3/4Zoll
-1adesivoinformativoistruzionid'uso
-1tuboinpressione330mm
-2fascettepertubo13-23mm
1bocchetoned'allacciamento
-3sostegnopercavo98x2,5
1 caveria 50X-Y39 (EZL 230-A - 50X / valvola afflusso Y39), spina a 3 poli, 1450 mm
-1accessoriomodulodosaggioliquido(1-6)
1 schema elettrico modulo multifunzione 1 dosaggio 1 (pompe 1-6) e lavoro disinserzione carico di punta.n.d'ord.07033893
- Questa istruzione di montaggio "Modulo 1 dosaggio liquido 1-6 lato asettico-infetto", n.d'ord. 07503821.
Elencodellefigure:
--fig..1,smontaggiocoperchioelamiereredirivestimento
--fig.2,montaggioelettronicaEZL230-A,vedutadall'esterno
--fig.3,montaggioadattatoreEV230,vedutadall'esterno
--fig.4,montaggioallacciamentoacquafredda,vedutadall'internalo
--fig.5,guidacavolistlodicollegamento
--fig.6,cablaggioEZL230-A,modulo1,dosaggioliquido1-6
-Staccarelamacchinadallareteetelettricaassicurlacontrolreinserimento.
-Smontareilcoperchioporta-apparecchiatureeilcoperchiolatoidrico.
- Smontare la lamiera di copertura cassetta allacciamenti (pos. 1), lamiera di copertura dosaggio liquido (pos.2)elamieradicoperturavalvoed'afflusso(pos.3),vedasifig.1.
Indicazione
Se c'è una caverna ELP 231 29X-X3/4 (allacciamento dosaggio di altra marca), questa va smontata.
Se c'e una caveria EZL 231 54X-X3/3 (allacciamento carico massimo di punta), questa va smontata.
Vedasifig.6,Pos.1a,Pos.1b.
-Allentareilsupportolamieradisostegno.
-InfilareidadiautofilettantiM4suiforidelporta-apparecchiature.
- Avvitare il sostegno elettronica compresa l'elettronica supplementare EZL 230-A montata, con le viti esagonaliM4x12,sulporta-apparecchiature,vedasifig.2,Pos.1.
-Avvitareilsupportolamieradisostegn.
- Fissare l'adattatore EV 230 con 4 pezioni distanziatori sul porta-apparecchiature della cassetta allacciamenti,vedasifig.3,Pos.1.
-AllacciareilcondturedimessaaterraadattatoreEV230,vedasifig.6,Pos.5.
-Montarelavalolad'afflussoacquafredddacon2vitM4x12,5,vedesifig.4,Pos.1.
Montare il tubo in pressione 330~mm con le fascette. Fare attenzione alla posizione tubo sulla cassetta di miscelazioneedirezioned'avvitamentodellefascette,vedasifig.4,Pos.2.
Se除去 alla valvola d'afflusso acqua fredda non c'è la scritta "Informazione istruzioni d'uso", è necessario incollare l'adesivo "Informazione istruzioni d'uso" dall'esterno fatto alla valvola stessa.
Modificareilcollegamentoainnestoesistente:
- Sfilare il connettore ELP 231 - 20X e innestarlo nella vaschetta di connessione (modulo 1, dosaggio liquido1-6)EZL230-A-48X,vedasifig.6,Pos.2a.
- Sfilare il connettore EZL 231 - 49X e innestarlo nella vaschetta di connessione (modulo 1, dosaggio liquido 1-6)EZL230-A-49X,vedasifig.6,Pos.2b.
Posarelecaverieeallacciarle:
Attenzione!
Lecaveriecorrentedicaricoecorrectedicomandodevonoessereposateseparatamentepeviraresgnali didisturbineldecondturedicomando(compatibilitaetelettromagnetica).
Posarecavoinceccoindirezionecontrariaefissarloallatraversaperevitarel'effettoantennaperle condutture,vedasifig.6,Pos.B.
- Posare la caveria (corrente di carico) 50X-Y39 dal modulo 1 (dosaggio liquido 1-6) EZL 230-A - 50X, parallelementeallecaveriepresentilungoillistelldicollegamentoversoilporta-apparecchiature (fig.5,Pos.1),allavalvolad'afflussoY39,vedasifig.6,Pos.3a.
-Allacciarelavalvolaafflussoacquafredda(Y39)secondoloschemaelettrico.
Posare la caveria (corrente di carico) 20X-41X alla ELP 231 - 20X versus il modulo 1 (dosaggio liquido 1-6)EZL230-A-41X,vedasifig.6,Pos.3b. - Posare la caveria (corrente di dato) 49X-46X alla EZL 231 - 49X verso il modulo 1 (dosaggio liquido1-6)EZL230-A-46X,vedasifig.6,Pos.3c.
Posare la caveria (corrente di carico) 47X-100X dal modulo 1 (dosaggio liquido) 1-6) EZL 230-A - 47X, parallelamenteallecaveriepresentolungoillistelldodicollegamentoversoilporta-apparecchiature (fig.5,Pos.1),allaEV230-100X,vedasifig.6,Pos.3d.
-Posarelacavernia(correntedicarico)50X-54X-102Xdalmodulo1 (dosaggioliquido1-6) EZL 230-A - 50X-54X, paralleamente alle caverie presenti lungo il listello di collegamento verso il porta-apparecchiature (fig. 5, Pos. 1) alla EV 230 - 102X, vedasi fig. 6, Pos. 3e.
Indicazione
Posarelacavernia(correntedicomando)51X-52X-101Xdalmodulo1(dosaggioliquido1-6) EZL 230-A - 51X-52X, paralleamente alle cavernie presenti lungo il pannello comandi alla EV230-101X,vedasifig.6,Pos.3f.
Posarecavoinceccoindirezionecontrariaefissarloallatraversaperevitarel'effettoantennaperl condutture,vedasifig.6,Pos.A.
- Allacciare elettronica ELZ 230-A e adattatore EV 230 - 1X3/4 secondo lo schema elettrico.
Controllereiconnettoridicodificaeall'occorrenzamodificarli:
- Controllare il connettore di codifica MFM 1-5, modulo 1 (dosaggio liquido 1-6) EZL 230-A - 42X per "Codifica1-5",vedasischemaelettrico. Vedasifig.6,Pos.4a.
- Controllare il connettore di codifica MFM 53X, modulo 1 (dosaggio liquido 1-6) EZL 230-A - 53X per "PIN1-2re3-4", vedasischemaelettrico.
Vedasifig.6,Pos.4b. - Controllare il connettore di codifica 40X, modulo 1 (dosaggio liquido 1-6) EZL 230-A - 40X per "Pin 1-4", vedasischemaelettrico.
Vedasifig.6,Pos.4c.
Connectionemodulo1dosaggioliquido1-6latoasettico-infetto:
- Mediente livello di servizio Menu principale Impostazioni di servizio Connetto modulo EZL con codifica 1 Connettere modulo? Tasto OK Simbolo a dischetto per memorizzare la connessione.
- Attivarel'indicazionedidosaggio.
Mediante livello di servizio Menu principale Impostazioni di servizio Impostazione base Dosaggio Dosaggio no si Tasto OK Tasto indietro (indietro di un livello) Simbolo a dischetto per memorizzarel'inserimento.
Indicazione
MedianteIindicazionedidosaggioattivatalutentepuoselezionareodisselezionareildosaggio.Senza indicazionedidosaggioilprogrammaincorsostabilisceseecomeesequireildosaggio.
-Disinserirelamacchinaperlasciareillivelldiservizio.
Allacciarelepompedidosaggiosequcondoloschemaelettricoecalibrarle:
Se la portata delle pompe di dosaggio è conosciuti, esta viene immessa direttamente al livello gestore (peresempio:pompadidosaggio1). Livello gestore Menu principale Impostazioni Portata dosaggio Pompa di dosaggio 1: no ....ml/min Tasto OK Tasto indietro (indietro di un livello) Simbolo a dischetto per memorizzare la portata.
- Se la portata delle pompé di dosaggio non è conosciuti, le pompé devono essere calibrate a livello gestore(peresempio:pompadidosaggio1).
Livello gestore Menu principale Impostazioni Calibratura dosaggio Pompa di dosaggio 1. Sistemareiltuboaspirantedellapompainunrecipienteconmarcaturadiriempimento.
Riempireilrecipienteftinoallamarcatura.
Azionareiltao0/1.(Lapompadidosaggiofunzionaper60secondi).
Rabbocareilrecipientenuovamentefteinoallamarcaturaconbichieregraduato.
Appurarelaquantitudosaggionelbicchieregraduatoeimmettereilvaloreneldisplay(V:......ml).
Simboloadischettoopermemorizzarelaquantitàdidosaggio.
-Registraralesegnalazionedivuoto(peresempio:pompadidosaggio1).
Livello gestore Menu principale Impostazioni Segnalazione di vuoto dosaggio Pompa di dosaggio 1: no si Tasto OK Tasto indietro (indietro di un livello) Simbolo a dischetto per memorizzaresegnalazionedivuoto.
-Controllareildosaggioneprogrammie,all'occorrenza,impostarlo.
-Eseguireuncontrolldifunzionamento.
-Eseguireilsalvataggiodatmediantelamodalitadiservizio.
Mediente livello di servizio menu principale Backup Dati Backup verso EW Sovrascrivere i dati presenti? SimboloadischettopensovrascrivereidatiEW.
-Disinserirelamacchinaperlasciareillivelldiservizio.
Terminareilavori:
-Controllarelatenutadegliaiacciamentiidrici.
Montare il coperchio porta-apparecchiature, coperchio lato idrico, lamiera di copertura dosaggio liquido e lamieradicoperturacassettaallacciamenti.
-Eseguireuncontrollodisicurezzaettrica.
-Allacciarelamacchinaallareetelettrica.
