Marca	ABUS
Modello	HDCC42560
Categoria	Sistema di sicurezza
Tipo di prodotto	Mini telecamera esterna analogica HD 1080p
Risoluzione video	HD 1080p
Tipo di segnale	HD-TVI
Connettore video	BNC (uscita HD-TVI)
Alimentazione	12 V CC / 1 A (alimentatore incluso)
Lunghezza cavo fornito	30 m (cavo combinato)
Angolo di pan (panoramica)	0 - 360°
Angolo di tilt (inclinazione)	0 - 180°
Rotazione	0 - 360°
Cavo coassiale raccomandato	RG59 (max 300 m) o RG6 (max 500 m)
Contenuto della confezione	Telecamera, alimentatore 12V/1A, dima di foratura, cavo combinato 30m, materiale di montaggio, istruzioni
Pulizia	Con un panno umido soltanto; non utilizzare solventi
Istruzioni di sicurezza	Scollegare prima della manutenzione; non aprire l'involucro; rischio di scossa elettrica
Garanzia	Decade in caso di mancato rispetto delle istruzioni

Domande frequenti - HDCC42560 ABUS

Come installare la telecamera HDCC42560 ?

Per installare la telecamera, fissare il supporto a parete utilizzando la dima di foratura e le viti fornite. Collegare il cavo coassiale BNC all'uscita HD-TVI e all'alimentazione 12 V CC. Orientare la telecamera regolando la panoramica (0-360°), l'inclinazione (0-180°) e la rotazione (0-360°). Stringere le viti di fissaggio una volta scelta la posizione.

Quale tipo di cavo utilizzare per la trasmissione video ?

Utilizzare un cavo coassiale di tipo RG59 con connettore BNC maschio. La lunghezza massima è di 300 m per RG59 e 500 m per RG6. Evitare di posare il cavo vicino a cavi elettrici per evitare interferenze.

Qual è l'alimentazione richiesta ?

La telecamera funziona a 12 V CC con una corrente di 1 A. Un alimentatore (UE, UK, AU) è incluso. Utilizzare esclusivamente l'alimentatore fornito o un equivalente certificato.

Come orientare la telecamera ?

La telecamera consente una panoramica da 0 a 360°, un'inclinazione da 0 a 180° e una rotazione da 0 a 360°. Allentare le viti di regolazione, posizionare la telecamera secondo l'angolo desiderato, quindi serrare le viti per mantenere la posizione.

Cosa fare se l'immagine è disturbata ?

I disturbi possono essere causati da cavi posti vicino a conduttori elettrici. Utilizzare filtri antirumore (modelli TVAC25220 o TVAC25210) per minimizzare le interferenze. Verificare anche la lunghezza del cavo (max 300 m in RG59).

Posso utilizzare questa telecamera all'interno ?

Questa telecamera è progettata per uso esterno (mini telecamera dome esterna). Può essere utilizzata all'interno, ma è ottimizzata per resistere agli agenti atmosferici. Assicurarsi di rispettare le condizioni di umidità e temperatura specificate.

Come pulire la telecamera ?

Pulire l'involucro con un panno umido soltanto. Non utilizzare solventi, alcol, diluenti o prodotti chimici aggressivi. Scollegare il dispositivo prima della pulizia. Strofinare delicatamente fino a completa asciugatura.

Cosa fare in caso di guasto o emissione di fumo ?

In caso di fumo, rumore o odore insoliti, spegnere immediatamente il dispositivo e scollegare la presa di corrente. Non riutilizzare la telecamera finché un tecnico qualificato non abbia effettuato un controllo.

La telecamera è compatibile con un registratore HD-TVI ?

Sì, la telecamera dispone di un'uscita HD-TVI (connettore BNC). È compatibile con qualsiasi registratore HD-TVI. Assicurarsi che il registratore supporti la risoluzione 1080p.

Qual è la portata massima del cavo coassiale ?

La portata massima è di 300 metri con un cavo RG59 e di 500 metri con un cavo RG6. Oltre, la qualità del segnale potrebbe degradarsi. Utilizzare amplificatori se necessario.

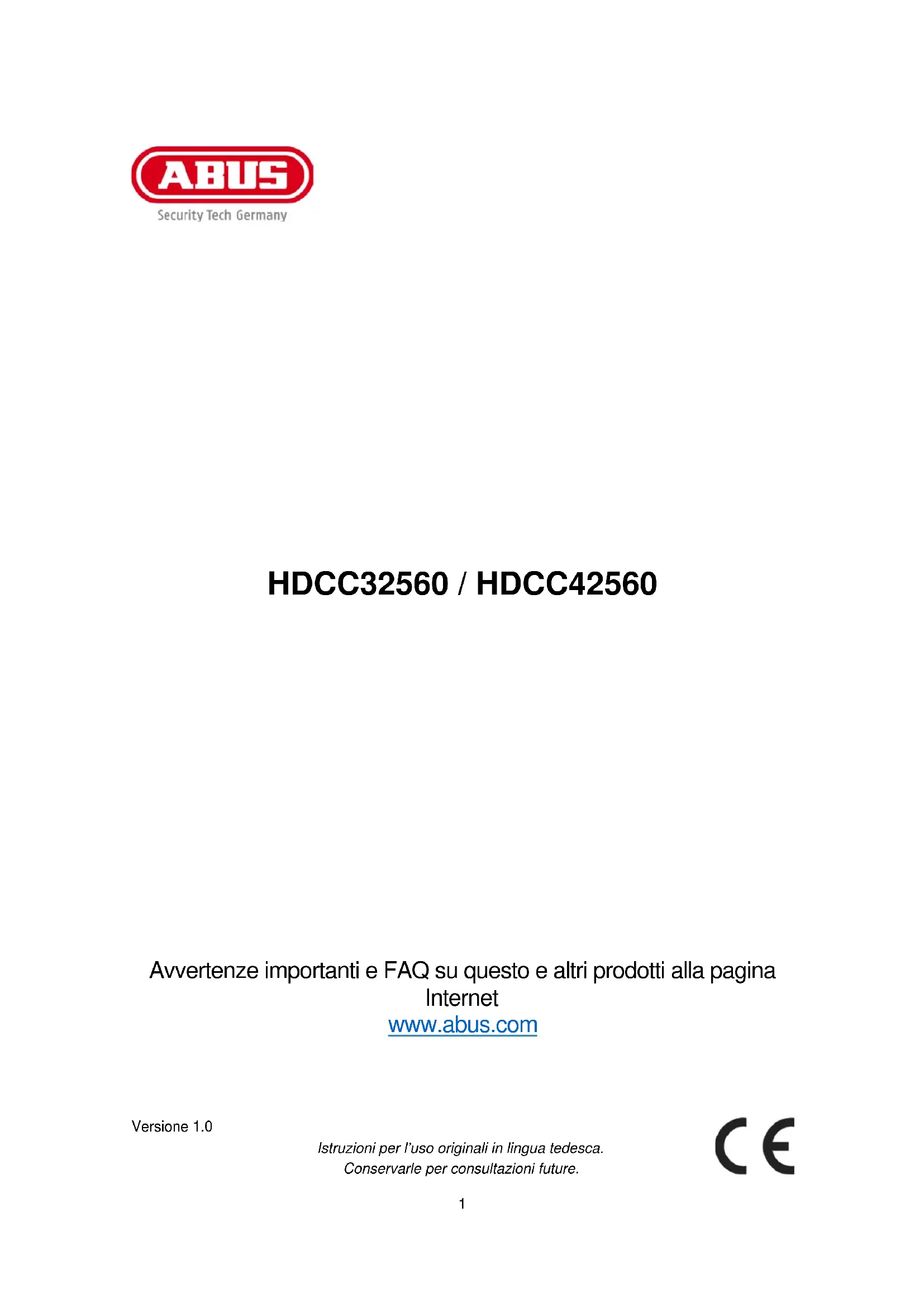

MANUALE UTENTE HDCC42560 ABUS

Istruzioni per l'uso

HDCC32560 / HDCC42560

Avvertenze importanti e FAQ su quello e altri prodotti alla ricerca Internet

wwwabus.com

Version 1.0

Istruzioni per l'uso originali in lingua tedesca.

Conservarle per consulazioni future.

Introduzione

Gentile clientele,

La ringraziamo per aver acquistato quello prodotto.

ABUS Security-Center dichiarare che le telecomere HDCC32560 e HDCC42560 sono conformi alle seguenti direttive UE: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al segmente indirizzo internet:

Al fine di preservare tale stato e garantire un funzionamento sicuro, l'utente è tenuto a osservare le presenti istruzioni per l'uso.

Prima di mettere in funzione il prodotto, leggere tutte le istruzioni per l'uso, facendoattenzione alle avvertenze sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti ivi riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

L'archiviatione dei dati è soggetta alle direttive relative alla tutela dei dati personali nei singoli Paesi.

Esclusione di responsabilità

Le presenti istruzioni per l'uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all'indirizzo riportato qui sopra.

ABUS Security-Center GmbH non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l'uso sanza previa communicatesione.

ABUS Security-Center non è perseguibile né responsablee per danni diretti e indiretti subiti in relazione all'equipaggiamento, al rendimento e all'impiegelo del presente prodotto. Non si fornisce una garanzia per il contento del presente documento.

Spiegazione dei symboli

	Il symbolo con un fulmine all'interno del triangolo viene utilizzato se sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.
	Il punto esclamativo all'interno di un triangolo rimanda ad avventenze importanti containute nelle presenti istruzioni per l'uso, che è assolutamente necessario osservare.
	Questo symbolo indica consigli particolari e avventenze sull'uso del dispositivo.

Elenchi

1. ...2. ...	Elenchi con sequenza stabilita nel testo o avventenza.
... ...	Elenchi alla sequenza stabilita nel testo o avventenza.

Conformità d'uso

Utilizzare questo apparente esclusivamente per lo scopo per il quale è stato progettato e realizzato!
Qualiasi altri impiego è considerato non conforme!

Avvertenze importanti sulla sicurezza

Informazioni generali

Prima di utilizzare l'apparecchio per la prima volta, leggere attendamente le seguenti istruzioni e rispetto delle avventenze,anche se si ha già familarità con l'uso di apparecchi elettronici.

9	In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l'uso, il diritto alla garanzia decade. è esclusa la responsabilità per danni indiretti.
1!	È esclusa la responsabilità per anni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avventenze sulla sicurezza. In tali casi il diritto alla garanzia decade.

Conservare accuramente il presente manuale per consulzioni future.

Se l'apparecchioiene venduto o ceduto a terzi, consegnare ancche le presenti istruzioni per l'uso. Le seguenti avventenze sulla sicurezza e sui pericoloni non servono solamente per proteggere la Sua salute ma anche per proteggere il dispositivo. La invitiamo a leggere attendamente i seguenti punti:

Alimentazione elettrica

• Collegare l'apparecchio esclusivamente a sorgenti di alimentazione che forniscono la tensione di rete indicata sulla targhetto. Se non si conosce con sicurezza il tipo di alimentazione elettrica a disposizione, rivolgersi all'azienda elettrica locale.
• Scollegare l'apparecchio alla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installmente.
• L'apparecchio è completamente scollegato dall'alimentazione elettrica quando il suo l'alimentatore viene rimioso.
• Per scollegare completeness l'apparecchio alla rete elettrica, estrarre la spina di alimentazione alla presa di corrente.
  Per evitare il pericolodi incendio, estrarre la spina di alimentazione alla presa di corrente se si prevede di non utilizzato l'apparecchio per un lungo periodo di tempo.

Sovraccarico/sovratensione

• In caso di tempesta o temporale con pericolo di fulmini, scollegare l'apparecchio alla rete elettrica oppure collegarlo a un gruppo di continuità.
• Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto potrebbero verificarsi incendi o scosse elettriche.

Cavi

• Estrarre sempre tutti i cavi afferrando la spina e non il cavo.
  Non toccare mai il cavo di alimentazione con le mani bagnate poiché potrebbe verificarsi un cortocircuito o una scarica elettrica.
  Non posizionare mai l'apparecchio, mobili o altri oggetti pesanti sui cavi e prestare attenzione a non piegarli, soprattutto in corrispondenza della spina e delle prese di collegamento.
  Non annodare mai un cavo e non collegarlo mai ad altri cavi.
• Posare tutti i cavi in modo tale che nessuno possa calpestarli o inciamparvi.
• Un cavo di alimentazione danneggiato cui cause un incendio o una scarica elettrica. Eseguire controli regolari sul cavo di alimentazione.
  Non modificare né manipolare il cavo di rete e la spina di alimentazione.
  Non utilizzare adattatori o cavi di prolunga che non siano conformi alle norme di sicurezza in vigore e non intervenire sui cavi di alimentazione.

Bambini

Gli apparecchi elettrici non devono essere lasciati alla portata dei bambini! Non lasciare mai che i bambini utilizzino da soli gli apparecchi elettrici. I bambini non sono sempre in grado di riconoscere i possibili pericoli. Piccole parti, se ingerite, posso non diventare mortali.
- Anche gli imballaggi devono essere tenuti lontano alla portata dei bambini. Rischio di soffocamento!
Il presente appearecchio non è destinato a essere usato da bambini. In caso d'impiegoo errato, le parti elastiche possono saltare fuori e ferire i bambini (ad es.agli occhi).

Sorveglianza

• La messa in funzione di impianti per la sorveglianza in determinati Paesi cui quod assere vietata oppure regolamentata per legge.
• Prima della messa in funzione dell'impianto, l'utente deve accertarsi che la sorveglianza si svolga nell'ambito delle rispettive normative di legge.

Luogo di installmentazione/ambiente di esercizio

Non appoggiare oggetti pesanti sull'apparecchio.

L'apparecchio è concepito solamente per il funzionamento in ambienti con temperature o umidità dell'aria adeguate (ad es. in bagno) o in luoghi esposti a un eccessivo accumulo di polvere. Per informazioni più precise verificare i dati tecnici del singolo apparecchio.

Accertarsi sempre che:

• sia presente una ventilazione adeguata (non posizionare l'apparecchio su scaffali, su tappeti spessi, su un letto o in modo che la fessura di ventilazione venga coperta, e lasciare attorno a tutto l'apparecchio una distance di almeno 10 cm);
• sull'apparecchio non agiscano fonti di calore dirette (ad es. riscaldamenti);
• gli appearecchi per gli ambienti interni non vengano esposti alla luce solare diretta o ad un'intensa luce artificiale;
• l'apparecchio non si trovi vicino a campi magnetici (ad es. altoparlanti);
  non siano presenti sorgenti di fiamma nuda (ad es. candele accese) sopra e vicino all'apparecchio;
• gli apparecchi per gli ambienti interni non vengano mai a contatto con spruzzi o gobce d'acqua e liquidi aggressivi;
• l'apparecchio non venga attivato vicino all'accua, in particolare che non venga mai immerso in liquidi (non collocare mai oggetti riempiti con liquidi, ad es. vasi o bevande, sopra o vicino all'apparecchio);
• nell'apparecchio non penetrino corpi estranei;
• l'apparecchio non venga mai esesto a forti sbalzi di temperatura, poiché l'umidità dell'aria potrebbe causare condensa e quindi cortocircuiti;
• l'apparecchio non sia soggetti a scosse e/o vibrazioni eccessive.

Disimballaggio

Maneggiare l'apparecchio con la massima attenzione nelle lo si disimballa.

Gli imballaggi e i rispetti accessori sono materiali riciclabili e devono quindi essere smaltiti di seguenza.

Si consiglia quanto segue:

Carta, cartone, cartone ondulato e parti di imballaggi in plastica devono essere raccolti negli apposti contentitori.

Se tali recipienti non fosso ron orecar disponibili nelle vicinanze della propria abitazione, smaltire quosti materiali come rifiuti domestici.

Avverenza

Se l'imballaggio originale dovesse presentare danni, controllare subito l'apparecchio. Se l'apparecchio risultta danneggiato, rispedirlo con l'imballaggio e informare il servizio consegne.

Messa in funzione

• Prima della messa in funzione iniziale, è necessario assicurarsi che vengano osservate tutte le avventenze sulla sicurezza e sull'utilizzo.

4

Avverenza In caso di installation all'interno di un impianto di videosorveglianza preesistente, accertarsi che tutti gli appearechi siano separati dal circuito di alimentazione e di bassa tensione.

5

Avverenza Interventi sulla rete elettrica o sugli impianti domestici svolti in maniera non appropriata o non professionale rappresentano un pericolo non solo per se stessi maanche per gli altri. Cablare gli impianti in modo tale che i circuiti elettrici e di bassa tensione rimangano sempre separati, non siano collegati fra loro in nessun punto e non possano nemmeno essere collegati accidentalmente.

Manutenzione e cura

E necessario eseguire lavori di manutenzione se l'apparecchio è stato danneggiato, ad es. se la spina, il cavo di alimentazione o l'alloggiamento sono danneggiati, se all'interno dell'apparecchio sono penetrati liquidi o corpi estranei, se l'apparecchio è stato esesto a pioggia o umidità e se non funziona perfettamente o è caduto a terra.

Manutenzione

• Qualora vengano rilevati fumo, odori o rumori insoliti provenienti dall'apparecchio, spegnerlo immediatamente ed estrarre la spina alla presa di corrente. In questo casi, non continuare autilizzare l'apparecchio perché far prima esquire un controllo a un technician.
• Fare eseguire i lavori di manutenzione esclusivamente a personale tecnico qualificato.
  Non apree l'alloggiamento dell'apparecchio o degli accessori se non richiesto. Poiché quando l'alloggiamento è aperto sussiste il pericolo di morte in seguito a scarica elettrica, apree l'alloggiamento solo se il dispositivo è scollegato alla corrente.

Per alcuni apparetti è necessario e consentito après l'alloggamento per svolgere le seguente azioni:

Montaggio dell'apparecchio
- Inserimento di un supporto di memoria (scheda SD o disco rigido)
- Accesso a funzioni importanti (tasti di reset o tasti WPS)

Pulizia

Pulire l'alloggiamento dell'apparecchio solo con un panno umido.
Non utilizzato detergenti, alcohol, diluenti e simili, né le seguenti sostanje: acqua salata, insetticidi, solventi a base di cloro o acidi (ammoniaca), polvere abrasiva.
Strofinare delicatamente la superficie con un panno di cotone finché non risulta asciutta.

L'apparecchio viene alimentato con tensione pericolosa. Per eseguire i lavori di manutenzione o pulizia, scollegare l'apparecchio alla rete elettrica.

Indices

1. Dotazione 8
2. Descrizione dell'hardware 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Montaggio / installment 10

3.1. HDCC32560 10
3.2. HDCC42560 11
3.3. Installazione del cavo video 11

1. Dotazione

HDCC32560

• Minitelecamera Dome analogica esterna HD 1080p
  Alimentatore, 12 V DC/1 A (UE, UK, AU)
  Dima di foratura
• Cavo combinato da 30 m
• Materiale di montaggio
  Istruzioni

HDCC42560

• Minitelecamera analogica esterna HD 1080p
  Alimentatore, 12 V DC/1 A (UE, UK, AU)
  Dima di foratura
• Cavo combinato da 30 m
• Materiale di montaggio
• Istruzioni

2. Descrizione dell'hardware

2.1. HDCC32560

1	Piastra di base della telecamera 2 Anello di b	occaggio
3	Cappuccio della telecamera 4 Telecamera
5	Uscita video HD-TVI (BNC)	6

2.2. HDCC42560

1	Supporto a parete per la telecamera	2	Uscita video HD-TVI (BNC)
3	Collegamento elettrico (5,5 x 2,1 mm, spina coassiale)	4	Aletta parasole
5	Obiettivo 6 LED IR

3. Montaggio / installment

ATTENZIONE!

Durante il montaggio la telecamera deve essere scollegata alla rete elettrica.

3.1. HDCC32560

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.

Ruotare l'anello di bloccaggio della telecamera in senso antiorario. Utilizzare i due tiranti nella parte inferiore della piastra di base della telecamera per esercitare una forza opponente.

Utilizzare i tasselli e le viti in dotazione per fissare la piastra di base della telecamera.

Se la posa dei cavi deve essere eseguita lateralmente, non fissare completamente la piatra di base della telecamera fino a quando la telecamera e il cappuccio non saranno al loroippo.

Appoggiare la telecamera alla piatra di base e posare i cavi nel muro o lateralmente. Chiudere il cappuccio e orientare la telecamera e il cappuccio.

Ruotare l'anello di bloccaggio in senso orario per bloccare la telecamera nella posizione desiderata.

Orientamento:

1. Inclinazione: 0-75°
2. Orientamento: 0-360°
3. Rotazione: 0 - 360^

3.2. HDCC42560

Incollare la dima di foratura in dotazione nel punto in cui si desidera installare la telecamera. Trapanare i fori necessari.

Utilizzare i tasselli e le viti in dotazione per fissare la telecamera.

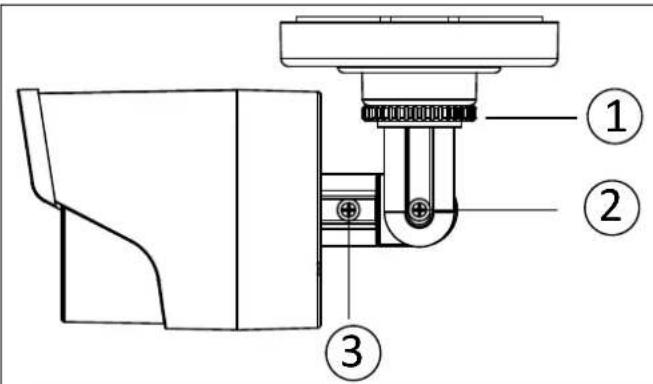

Orientamento:

1. Orientamento: 0-360°
2. Inclinazione: 0-180°
3. Rotazione: 0 - 360^

3.3. Installazione del cavo video

Per trasmettere il segnale video HD-TVI della telecamera a un registraratore HD-TVI, collegare all'attacco con la dicitura "TVI" un cavo coassiale di tipo RG59 con connettore BNC (maschio). La lunghezza del cavo fino all'apparecchio successivo non deve essere superiore a 500m (RG6) o 300m (RG59).

Se i cavi vengono posati in prossimità di linee elettriche o altri materiali conduttori, è possibile che si verificchino disturbi alla trasmissione delle immagini della telecamera.

Impostazione consigliata:

utilizzare il filtro schermante TVAC25220 o TVAC25210 per minimizzare i disturbi.
