HDCC42560 - Sicherheitssystem ABUS - Kostenlose Bedienungsanleitung

Marke	ABUS
Modell	HDCC42560
Kategorie	Sicherheitssystem
Produkttyp	Analoge HD 1080p Mini-Außenkamera
Videoauflösung	HD 1080p
Signaltyp	HD-TVI
Videoanschluss	BNC (HD-TVI-Ausgang)
Stromversorgung	12 V DC / 1 A (Netzteil im Lieferumfang)
Mitgelieferte Kabellänge	30 m (Kombikabel)
Schwenkbereich (Pan)	0 - 360°
Neigungswinkel (Tilt)	0 - 180°
Drehung	0 - 360°
Empfohlenes Koaxialkabel	RG59 (max. 300 m) oder RG6 (max. 500 m)
Lieferumfang	Kamera, Netzteil 12V/1A, Bohrschablone, Kombikabel 30m, Montagematerial, Anleitung
Reinigung	Nur mit einem feuchten Tuch; keine Lösungsmittel verwenden
Sicherheitshinweise	Vor Wartung Netzstecker ziehen; Gehäuse nicht öffnen; Stromschlaggefahr
Garantie	Erlöschen bei Nichtbeachtung der Anweisungen

Häufig gestellte Fragen - HDCC42560 ABUS

Wie installiere ich die HDCC42560 Kamera?

Zur Installation der Kamera befestigen Sie die Wandhalterung mit der Bohrschablone und den mitgelieferten Schrauben. Schließen Sie das BNC-Koaxialkabel an den HD-TVI-Ausgang und das 12 V DC Netzteil an. Richten Sie die Kamera durch Einstellen von Schwenk (0-360°), Neigung (0-180°) und Drehung (0-360°) aus. Ziehen Sie die Befestigungsschrauben fest, sobald die Position gewählt ist.

Welches Kabel sollte für die Videoübertragung verwendet werden?

Verwenden Sie ein Koaxialkabel vom Typ RG59 mit BNC-Stecker. Die maximale Länge beträgt 300 m für RG59 und 500 m für RG6. Verlegen Sie das Kabel nicht in der Nähe von Stromkabeln, um Störungen zu vermeiden.

Welche Stromversorgung ist erforderlich?

Die Kamera arbeitet mit 12 V DC und einem Strom von 1 A. Ein Netzteil (EU, UK, AU) wird mitgeliefert. Verwenden Sie ausschließlich das mitgelieferte Netzteil oder ein zertifiziertes Äquivalent.

Wie wird die Kamera ausgerichtet?

Die Kamera ermöglicht einen Schwenk von 0 bis 360°, eine Neigung von 0 bis 180° und eine Drehung von 0 bis 360°. Lösen Sie die Einstellschrauben, positionieren Sie die Kamera im gewünschten Winkel, und ziehen Sie die Schrauben wieder fest, um die Position zu halten.

Was tun, wenn das Bild gestört ist?

Störungen können durch Kabel in der Nähe von Stromleitern verursacht werden. Verwenden Sie Entstörfilter (Modelle TVAC25220 oder TVAC25210), um Interferenzen zu minimieren. Überprüfen Sie auch die Kabellänge (max. 300 m mit RG59).

Kann ich diese Kamera im Innenbereich verwenden?

Diese Kamera ist für den Außeneinsatz konzipiert (Mini-Außenkuppelkamera). Sie kann auch im Innenbereich verwendet werden, ist aber für Witterungsbeständigkeit optimiert. Achten Sie auf die angegebenen Feuchtigkeits- und Temperaturbedingungen.

Wie reinige ich die Kamera?

Reinigen Sie das Gehäuse nur mit einem feuchten Tuch. Verwenden Sie keine Lösungsmittel, Alkohol, Verdünnungen oder aggressive Chemikalien. Trennen Sie das Gerät vor der Reinigung vom Netz. Reiben Sie vorsichtig, bis es vollständig getrocknet ist.

Was tun bei Störung oder Rauchentwicklung?

Bei Rauch, ungewöhnlichen Geräuschen oder Gerüchen schalten Sie das Gerät sofort aus und ziehen Sie den Netzstecker. Verwenden Sie die Kamera nicht erneut, bevor ein qualifizierter Fachmann eine Überprüfung durchgeführt hat.

Ist die Kamera mit einem HD-TVI-Recorder kompatibel?

Ja, die Kamera hat einen HD-TVI-Ausgang (BNC-Anschluss). Sie ist mit jedem HD-TVI-Recorder kompatibel. Stellen Sie sicher, dass der Recorder die 1080p-Auflösung unterstützt.

Was ist die maximale Reichweite des Koaxialkabels?

Die maximale Reichweite beträgt 300 Meter mit einem RG59-Kabel und 500 Meter mit einem RG6-Kabel. Darüber hinaus kann die Signalqualität abnehmen. Verwenden Sie bei Bedarf Verstärker.

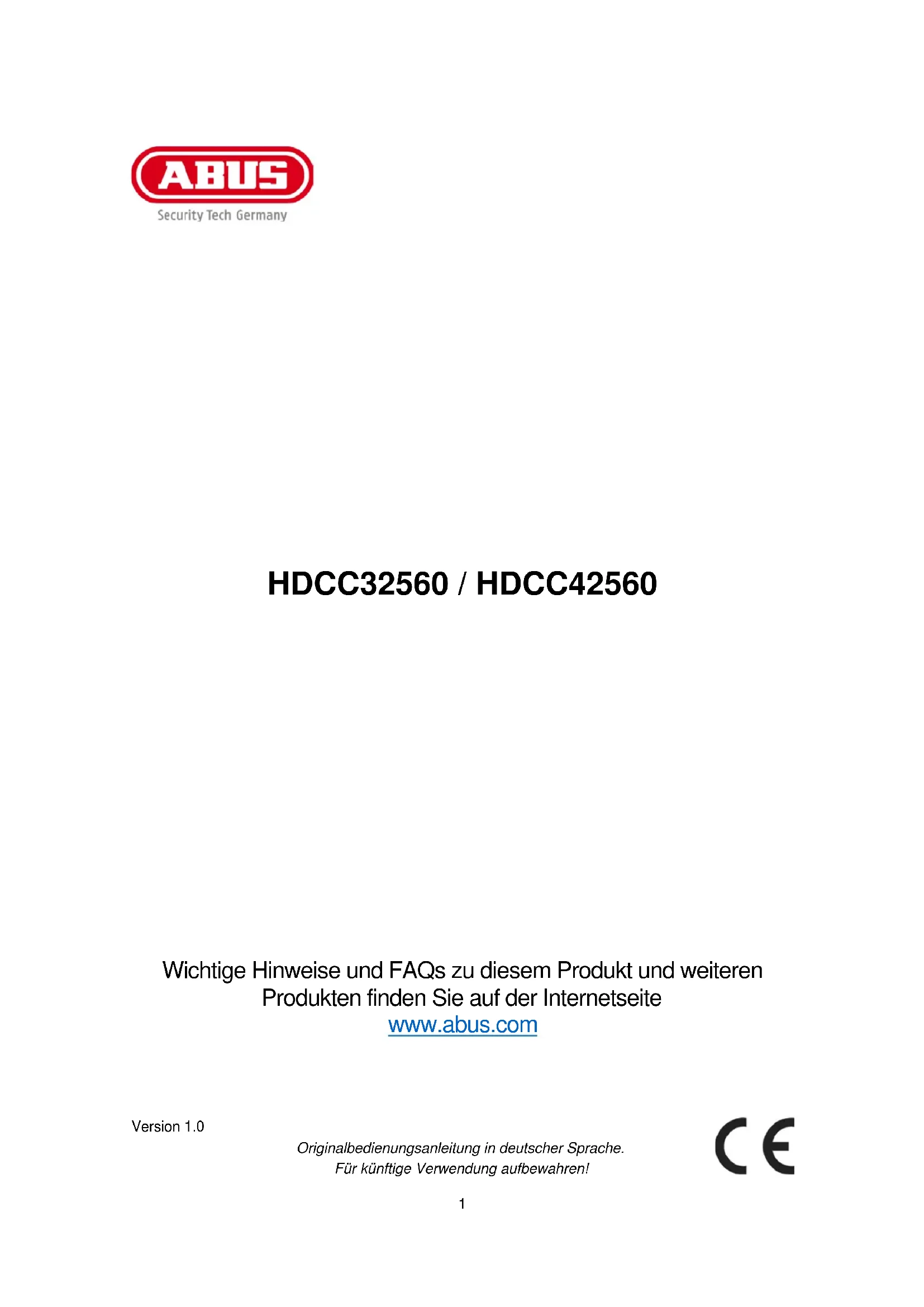

BEDIENUNGSANLEITUNG HDCC42560 ABUS

HDCC32560 / HDCC42560

Bedienungsanleitung

GB User guide

Wichtige Hinweise und FAQs zu diesen Produkt und weiteren Produkten finden Sie auf der Internetseite

wwwabus.com

Version 1.0

Originalbedienungsanleitung in deutscher Sprache.

Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

Wir bedanken uns für den Kauf thesees Produkts.

Hiermit erklart ABUS Security-Center, dass die Kameras HDCC32560 und HDCC42560 die Anforderungen der folgenden EU-Richtlinien erfüllen: EMV Richtlinie 2014/30/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter den folgenden Internetadressen verfügbar:

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Die Daten Speicherung unterliegt landerspezifischen Datenschutzrichtlinien.

Haftungsausschluss

These Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Solten Ihnen dennoch Auslassungen oder Ungenaugkeiten auffallen, so teilen Sie uns diesitte schriftlich unter oben angegebenen Adresse mit.

Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz theses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt theses Dokuments übernommen.

Symbolerklarung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ohnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Aufzahlungen

1. ...2. ...	Aufzahlungen mit festgelegter Reihenfolge im Text bzw. Warnhinweis.
• ...• ...	Aufzahlungen ohne festgelegter Reihenfolge im Text bzw. Warnhinweis.

Bestimmungsgemäß Verwendung

Verwenden Sie das Gerät ausschließlich für den Zweck für den es gebaut und konzipiert wurde! jeder andere Verwendung gilt als nicht bestimmungsgemäß!

Wichtige Sicherheitshinweise

Allgemein

Vor der ersten Verwendung des Gerätes lesen Sieitte die folgenden Anweisungen genau durch und beachten Sie alle Warnhinweise, selbst wenn Ihnen der Umgang mit elektronischen Geräten vertraut ist.

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäß Handhabung oder Nichtbechten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Bewahren Sie these S handbuch sorgfaltig als zukunftige Referenz auf.

Wenn Sie das Gerät verkaufen oder weitergeben, händigen Sie unbedingt auch diese Anleitung aus. Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sichitte die folgenden Punkte aufmerksam durch:

Stromversorgung

• Betreiben Sie diesen Gerät nur an einer Stromquelle, die die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden Sie sich an Ihr Energieversorgungsunternehmen.
• Trennen Sie das Gerät von der Netzstromversorgung, bevor Sie Wartungs- oder Installationsarbeiten durchführten
  Das Gerat wird nur vollständig vom Stromnetz getrennt, wenn das Netzeil entfernt wird.
• Um das Gerät vollständig vom Netz zu trennen, muss der Netzstecker aus der Netzsteckdose gezogen werden.
  Um Brandgefahr auszuschlieben, sollte der Netzstecker des Gerätes grundsätzlich von der Netzsteckdose getrennt werden, wenn das Gerät länger Zeit nicht gebraucht wird.

Überlastung / Überspannung

Vor einem Sturm und / oder Gewitter mit Blitzschlaggefahr trennen Sie das Gerätitte vom Stromnetz oder schlieben Sie das Gerät an eine USV an.
- Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, das sie zu einem Brand oder einem Stromschlag führen kann.

Kabel

• Fassen Sie alle Kabel immer am Stecker undziehen Sie nicht am Kabel selbst
• Fassen Sie das Netzkabel niemals mit nassen Händen an, da dies einen Kurzschluss oder elektrischen Schlag verursachen kann.
• Stellen Sie weder das Gerät, Möbelstücke oder andere schwere Gegenstände auf die Kabel und achten Sie darauf, dass diese nicht geknicht werden, insbesondere am Stecker und an den Anschlussbuchsen
• Machen Sie niemals einen Knoten in ein Kabel, und binden Sie es nicht mit anderen Kabeln zusammen.
  Alle Kabel sollenn so gelegt werden, dass niemand darauf auf tritt oder behindert wird.
• Ein beschädigtes Netzkabel kann einen Brand oder elektrischen Schlag verursachen. Prüfen Sie das Netzkabel von Zeit zu Zeit.
• Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.
• Verwenden Sie keine Adapterstecker oder Verlängerungskabel, die nicht den geltenden Sicherheitsnormen entsprechen undnehmen Sie auch keine Eingriffe an den Strom und Netzkabeln vor.

Kinder

• Elektrische Geräte nicht in Kinderhände gelangen给你们! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Kinder können mögliche Gefahren nicht immer richtig erkennen. Kleinteile können bei Verschlucken lebensgefährlich sein.
• Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr!
• Dieses Gerat gehört nicht in Kinderhände. Federnde Teile konnen bei unsachgemäß Benutzung herausspringen und Verletzungen (z.B. Augen) bei Kindern verursachen.

Überwachung

Die Inbetriebnahme von Überwachungsanlagen kann in bestimmen Ländern per Gesetz verboten, bzw. reglementiert sein.
- Der Betreiber hat vor Inbetriebnahme der Anlage sicherzustellen, dass sich die Überwachung innerhalb der rechtlichen Rahmenbedingungen befindet.

Aufstellort/Betriebsumgebung

Stellen Sie keine schweren Gegenstände auf das Gerät.

Das Gerät ist nur für den Betrieb in Räumen mit entsprechender Temperatur oder Luftfeuchtigkeit (z. B. Badezimmer) oder übermäßigem Staubaufkommen ausgelegt. Für eine genaue Angabe prufen Sie die technischen Daten der einzelnen Geräte.

Achten Sie darauf, dass

• immer eine ausreichende Belüftung gewährleistet ist (stellen Sie das Gerät nicht in Regale, auf einem dicken Teppich, auf ein Bett oder dorthin, wo Belüftungsschlitze verdeckt werden, und halten Sie mindestens 10 cm Abstand zu allen Seiten);
• keine direkten Wärmequellen (z. B. Heizungen) auf das Gerät wirken;
• kein direktes Sonnenlicht oder starkes Kunstlicht auf Geräte für den Innbereich trifft;
  das Gerat nicht in unmittelbarer Nare von Magnetfeldern (z. B. Lautsprechern) steht;
• keine offenen Brandquellen (z. B. brennende Kerzen) auf oder neben dem Gerät stehen;
  der Kontakt mit Spritz- und Tropfwasser auf Geräte für den Innenbereich und aggressiven Flüssigkeiten vermieden wird,
  das Gerät nicht in der Nähe von Wasser betrieben wird, insbesondere darf das Gerät niemals untergetaucht werden (stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, z. B. Vasen oder Getränke auf oder darüber kein das Gerät);
• keine Fremdkörper eindringen;
  das Gerät keinen starken Temperaturschwankungen ausgesetzt wird, da sonst Luftfeuchtigkeit kondensieren und zu elektrischen Kurzschlüssen führen kann;
  das Gerät keinen übermögen Erschüttungen und Vibrationen ausgesetzt wird.

Auspacken

Während Sie das Gerät auspacken, handhaben sie these mit äußerster Sorgfalt.

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsatzlich der Wiederverwertung zugeführten werden.

Wir empfehlen Ihnen:

Papier-, Pappe und Wellpappe bzw. Kunststoffverpackungsteile sollen in die jeweils davon vorgesehenen Sammelnehmer gegeben werden.

Solange solche in ihrem Wohngebiet noch nicht vorhanden sind, konnen Sie diese Materialien zum Hausmull geben.

Warning

Bei einer eventuellen Beschädigung der Originalverpackung, prufen Sie zunachst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie these mit Verpackung zurück und informieren Sie den Lieferdienst.

Inbetriebnahme

Vor der ersten Inbetriebnahme alle Sicherheits- und Bedienhinweise beachten!

9	Warning Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass all Geräte vom Netz und Niederspanningsstromkreis getrennt sind!
11	Warning Unsachgemäß und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Wartung und Pflege

Wartungsarbeiten sind erforderlich, wenn das Gerät beschädigt wurde, z. B. wenn Netzstecker, Netzkabel oder Gehäuse beschädigt sind, Flüssigkeit oder Gegenstände ins Innere des Gerätes gelamt sind, es Regen oder Feuchtigkeit ausgesetzt wurde, oder wenn es nicht einwandfrei Funktioniert oder heruntergefallen ist.

Wartung

• Falls Sie Rauchentwicklung, ungewöhnliche Gerausche oder Gerüche feststellen, schalten Sie das Gerät sofort aus undziehen Sie den Netzstecker aus der Steckdose. In diesen Fällen darf das Gerät nicht weiter verwendet werden, bevor eine Überprüfung durch einen Fachmann durchgeführt wurde.
• Lassen Sie alle Wartungsarbeiten nur von qualifiziertem Fachpersonal durchfuhren.
• Öffnen Sie niemals das Gehäuse des Gerätes oder des Zubehörs, wenn dies nicht gefordert ist. Da bei geöffnetem Gehäuse stets Lebensgefahr durch einen elektrischen Schlag besteht, öffnen Sie das Gehäuse nur, wenn das Gerät spannungsls ist. Bei manchen Geräten ist das Öffnen des Gerätes unabdingbar und erlaubt für folgende Anwendungen:

Montage des Gerätes
- Einlagen eines Speichermediums (SD-Karte oder Festplatte)
- Zugriff auf wesentliche Funktionen (Reset-Taste oder WPS-Taste)

Reinigung

Das Gehäuse des Gerätes nur mit einem feuchten Tuch reinigen.
- Keine Lösungsmittel, Spiritus, Verdünningsen usw. verwenden und keine der folgenden Substanzen verwenden:

Salzwasser, Insektenvernichtungsmittel, chlor- oder saurehaltige Lösungsmittel (Salmiak), Scheuerpulver.
- Mit dem Baumwolltuch sanf über die Oberfläche reiben, bis diese vollständig trocken ist.

Das Gerät arbeitet mit gefährlicher Spannung. Trennen Sie das Gerät für Wartungsarbeiten oder Reinigung vom Netz!

Inhalt

1. Lieferumfang 8
2. Beschreibung der Hardware 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Montage / Installation 10

3.1. HDCC32560 10
3.2. HDCC42560 11
3.3. Anbringung des Video Kabels 11

1. Lieferumfang

HDCC32560

• Analog HD 1080p Mini Außen-Domekamera
  Netzteil, 12V DC / 1A (EU, UK, AU)
• Bohrschablone
• 30m Kombikabel
• Montagematerial
  Anleitung

HDCC42560

• Analog HD 1080p Mini Außenkamera
  Netzteil, 12V DC / 1A (EU, UK, AU)
  Bohrschablone
• 30m Kombikabel
  Montagematerial
  Anleitung

2. Beschreibung der Hardware

2.1. HDCC32560

1	Kamera-Bodenplatte	2	Arretier-Ring
3	Kamera-Kappe 4 Kamera
5	HD-TVI Videoausgang (BNC)	6	Spannungsanschluss (5,5x2,1mm, Hohlstecker)

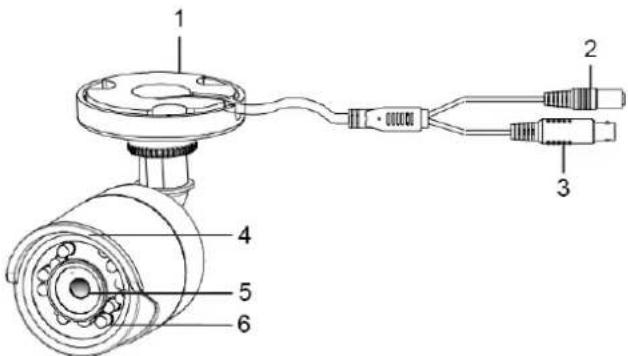

2.2. HDCC42560

1	Kamera-Wandhalterung	2	HD-TVI Videoausgang (BNC)
3	Spannungsanschluss (5,5x2,1mm, Hohlstecker)	4	Sonnendach
5	Objektiv 6 IR LEDs

3. Montage / Installation

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

3.1. HDCC32560

Kleben Sie die beiliegende Bohrschablone an den gewünschten Installationsort der Kamera. Bohen Sie die benötigten Löcher.

Drehen Sie den Arretier-Ring gegen den Uhrzeigersinn von der Kamera. Verwenden Sie die zwei Anker auf der Unterseite der Kamera-Bodenplatte, um eine Gegenkraft auszuuben.

Verwenden Sie die beiliegenden Dübel und Schrauben, um die Kamera-Bodenplatte zu befestigen.

Falls die Kabelverlegung seitlich erfolgen soll, befestigen Sie die Kamera-Bodenplatte nicht vollständig bis die Kamera und die Kamera-Kappe an Ihr Platz sind.

Legen Sie die Kamera auf die Kamera-Bodenplatte und verlegen Sie die Kabel durch die Wand oder seitlich. Klipsen Sie die Kamera-Kappe auf undrichten Sie die Kamera und Kamera-Kappe aus.

Drehen Sie den Arretier-Ring im Uhrzeigersinn auf, um die Kamera in der Position zu fixieren.

Ausrichtung

1. Neigen: 0-75°
2. Schwenken: 0-360°
3. Rotation: 0-360°

3.2. HDCC42560

Kleben Sie die beiliegende Bohrschablone an den gewünschten Installationsort der Kamera. Bohen Sie die benöttigten Löscher.

Verwenden Sie die beiliegenden Dübel und Schrauben, um die Kamera zu befestigen.

Ausrichtung

1. Schwenken: 0-360°
2. Neigen: 0-180°
3. Rotation: 0-360°

3.3. Anbringung des Video Kabels

Um das HD-TVI Videosignal der Kamera an einen HD-TVI Rekorder zu übertragen, muss ein Koaxialkabel vom Typ RG59 mit BNC-Stecker (male, mannlich) an den Anschluss mit dem Aufdruck "TVI" angeschlossen werden. Die Kabellänge bis zum nachsten Gerät darf 500 Meter (RG6) bzw. 300 Meter (RG59) nicht übersteigen.

i	Bitte beachten Sie, dass es bei dem Verlegen der Kabel befinden Stromleitungen oder sonstigen leitenden Materialien dazu kommt kann, dass die Bildübertragung der Kamera gestört werden kann. Empfehlung: Verwendung von Entstör Filter TVAC25220 oder TVAC25210, um die Störungen zu minimieren.
