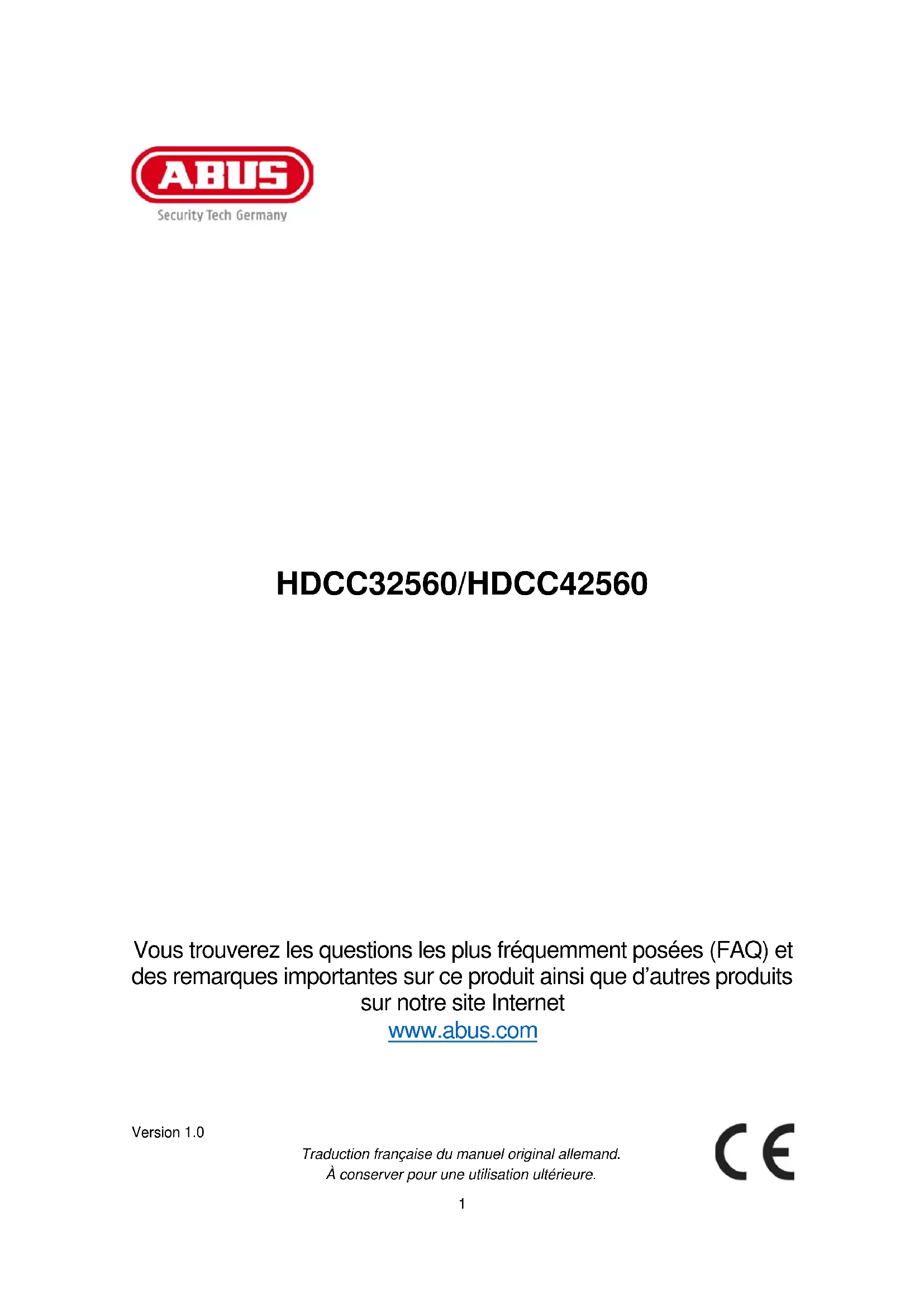

MODE D'EMPLOI HDCC42560 ABUS

F Notice d'utilisation

Vous trouvrez les questions les plus frequently mentionné (FAQ) et des remarques importantes sur ce produit ainsi que d'autres produits sur notre site Internet

wwwabus.com

Version 1.0

Traduction française du manuel original allemand.
À conserver pour une utilisation ultérieure.

Introduction

Nous vous remercions d'avoir besoin ce produit.

La société ABUS Security-Center déclare que les caméras HDCC32560 et HDCC42560 sont conformes aux exigences des directives européennes suivantes : directive CEM 2014/30/UE et directive RoHS 2011/65/UE. Le texte complet de la déclaration de conformité UE est disponible aux adresses Internet suivantes :

Lorsque vous utilise ce produit, respectez les consignes du manuel d'utilisation afin de ne pas ALTERER la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lore le manuel d'utilisation dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans ce manuel sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installer ou revendeur spécialisé.

L'enregistrement de données est soumis à la réglementation sur la protection des données en vigueur dans le pays correspondant.

Clause de non-responsabilité

Ce manuel d'utilisation a été rédigé avec le plus grand soin. Si vous constazez malgré tout des omissions ou autres imprecisions, nous vous prions de bien pouvoir nous les signaler par écrit à l'adresse indiquée ci-dessus.

La société ABUS Security-Center GmbH decline toute responsabilité pour les erreurs techniques ou typographiques et se réserves le droit de modifier à tout moment le produit et les manuels d'utilisation sans préavis.

ABUS Security-Center ne peut être tenu responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit. Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

1	Le pictogramme représentant un éclair dans un triangle indique un danger pour la santé, par exemple une décharge électrique.
2	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel d'utilisation, d'instructions importantes devant être impérativement respectées.
3	Ce pictogramme indique la présence de conseils et de remarques spécifique relatives à l'utilisation.

Énumérations

1. ...2. ...	Énumérations avec ordre particulier dans le texte ou dans l'advertisement.
• ...• ...	Énumérations sans ordre particulier dans le texte ou dans l'advertisement.

Utilisation conforme

Utilisez l'appareil exclusivement aux fins pour lesquelles il a ete construit et conu! Toute autre utilisation est considere comme non conforme!

Consignes de sécurité importantes

Généralités

Avant la première utilisation du matériel, lisez attentivement les indications, et plus particulièrement les avertissements, même si vous étés autorisé à utiliser des appareils électroniques.

En cas de dommages consécutifs au non-respect de ce manuel d'utilisation, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs!

Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultat d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque!

Conservez ce manuel en lieu sur pour pouvoir vous y reférer ultérieurement.

Si vous revendez ou donnez l'appareil, remettez également leprésent manuel.

Les consignes de sécurité et les mises en garde suivantes sont destinées à vous protégger ainsi que l'appareil. Veuillez dire attentivement les points suivants :

Alimentation électrique

• N'utilisez cet appeareil qu'avac une source de courant fournissant la tension secteur indiquee sur la plaque signaletique. Si vous ne savez pas exactement de quelle alimentation electrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité.
• Déconnectez l'appareil du réseau électrique avant toute intervention de maintenance ou d'installation.
  L'appareil n'est integralement disconnected du réseau électrique qu'une fois l'alimentation retiree.
• Afin de complètement débrancher l'appareil du réseau, la fiche doit être retiree de la prise.
• Afin de prévenir tout danger d'incendie, il convient de débrancher la fiche de l'appareil de la prise en cas de non-utilisation prolongée.

• Avant une tempête et/ou un orage avec risque d'éclair, débranchez l'appareil du réseau électrique ou branchez l'appareil à une ASI.
• Evitez tout surcharge des prises secteur, des rallonges de cable et des adaptateurs, ceci pouvant entrainer un risque d'électrocution ou d'incendie.

Cables

Saisissez tous les cables toujours au niveau de la fiche et ne tirez jamais sur le cable.
- Ne saisissez jamais le cable électrique avec des mains mouillées, car vous risqueriez un court-circuit ou une décharge électrique.
- Ne posez ni apparéil, ni partie de meuble ou autres objets lourds sur les câbles et voirlez à ce que ceux-ci ne soient pas piés,URTout au niveau de la fiche et des broches de raccordement.
- Ne faites jamais de nœud avec un cable et ne l'attachez jamais à d'autres cables.
Tous les cables doivent etre installés de façon a ce quils ne genent personne et que personne ne marche dessus.
- Un cable électrique peut engendrer un incendie ou une electromocution. Contrôlez de temps à autre le cable électrique.
- Ne modifies pas et ne manipulez pas le cable électrique ni la prise secteur.
- N'utilise pas d'adaptateur ou de rallonge qui ne satisfont pas aux normes de sécurité en vigueur et n'intervenez pas au niveau du cable électrique ou réseau.

À propos des enfants

• Ne laissez pas les apparèels électriques entre les mains des enfants! Ne laissez jamais les enfants utilisier des apparèils électriques sans surveillance. Les enfants ne peuvent pas toujours identifier les dangers. Les petites parties peuventmettre leur vie en danger si elles sont ingérées.
• Veuillez aussi garder les enfants à l'écart de l'emballage. Risque d'asphyxie!
• Cet apparéil n'est pas conçu pour les enfants. En cas d'utilisation non conforme, les ressorts peuvent sauter et provoquer des blessures chez les enfants (par ex. au niveau des yeux).

Surveillance

Il se peut que, dans certains pays, la mise en service de systèmes de surveillance soit interdite par la loi ou reglementee.
- Préalablement à la mise en service du système, l'utilisateur est tenu de s'assurer que la surveillance a lieu dans le respect des dispositions légales applicables.

Lieu d'installation/Environnement d'exploitation

Ne posez,aucun objet lourd sur I'appareil.

L'appareil est uniquement concu pour le fonctionnement dans des pieces a tempereature ou humidite de l'air correspondantes (par ex. les salles de bain), ou encore dans des locaux soumis a une quantite importante de poussieres. Pour une indication précise, consultez les caractéristiques techniques de l'appareil.

Veillez aux points suivants :

• plusieurs garantir une aération suffisante (ne pas poser l'appareil sur des étagères, sur un tapis écais, sur un lit ou là où les fentes d'airation sont bouchées et garder un écart de 10 cm minimum de tous les cots);
  ne jamais directement exposer l'appareil à des sources de chaleur (par ex. les chauffages) ;
• éviter l'exposition directe aux rayons du soleil ou à une source de luminière artificielle puissant pour les apparèils destinés à une'utilisation en interieur ;
  ne pas poser l'appareil a proximite de champs magnétiques (par ex. des haut-parleurs) ;
  ne pas poser sur ou a cote de l'appareil des sources d'inflammation non protégées (par ex. des bougies) ;
• éviter les éclaboussures, le contact avec des gouttes d'eau ou des liquides agressifs sur les apparèils destinés à une utilisation en interieur;
  ne pas utiliser l'appareil à proximé d'eau et, surtout, ne jamais plonger l'appareil dans l'eau (ne pas poser de recipients replis de liquide, tels que des vases ou des boissons sur ou à côté de l'appareil);
  ne pas insérer de corps étrangers dans l'appareil;
  ne pas exposer l'appareil à d'importantes fluctuations de températures, sinon l'humidité peut se condenser et provoquer des courts-circuits ;
• ne pas exposer à des secousses ou des vibrations importantes.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Les emballages et les accessoires liés sont recyclables et doivent toujours être confiés au recyclage.

Nous vous recommendons ce qui suit :

jeter les parties d'emballage en papier, carton, carton ondulé ou plastique dans les collecteurs prévus à cet effet.

S'il n'y en a pas dans votre zone de residence, vous pouvez jeter ces matériaux avec les déchets menagers.

Avertissement

Si l'emballage d'origine est endommaged, examines tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livreaison.

Mise en service

• Avant la première mise en service, respectez toutes les consignes de sécurité et d'utilisation!

9

Avertissement Avant d'inverter l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les apparêls soient déconnectés du réseau et du circuit basse tension.

11

Avertissement Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autresl. Les installations doivent être câblées de façon à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Maintenance et entretien

Des travaux de maintenance sont nécessaires lorsque l'appareil est endommagé (par exemple lorsque la fiche, le cable électrique ou le boîtier est endommagé, en cas de pénétration de liquide ou d'objets à l'intérieur de l'appareil, d'exposition à la pluie ou à l'humidité, ou s'il ne fonctionne pas correctement, ou encore après une chute).

Maintenance

Si vous constatiez un dégagement de fumée, des bruits ou une odeur inhabituels, éteignez immédiatement l'appareil et débranchez la prise secteur. Dans ces cas, l'appareil ne doit plus être utilisé tant qu'un spécialiste n'a pas procédé à un contrôle.
- Confiez tous les travaux de maintenance à un spécialiste qualifié.
- N'ouvre jamais le boîtier de l'appareil ou des accessoires lorsque cela n'est pas nécessaire. Un boîtier ouvert compte toujours un danger de mort par électrocution. Par conséquent, ouvrez le boîtier uniquement lorsque l'appareil est hors tension. Pour la plupart des apparèils, l'ouverture est indispensable et autorisée pour les opérations suivantes :

• montage de l'appareil;
• insertion d'un support d'enregistrement (carte SD ou disque dur) ;
• accès aux fonctions essentielles (bouton Reset ou touche WPS).

Nettoyage

Nettoyez le boitier de l'appareil uniquement à l'aide d'un chiffon humide.
N'utilisez pas de solvants, d'alcool, de diluants, etc., ni aucune des substances suivantes : eau salée, insecticides, solvants à base de chlore ou d'acides, ammoniac, poudre à recycler.
Frottez doucement avec un chiffon en coton sur la surface, jusqu'à ce que cette dernière soit entiement sèche.

L'appareil fonctionne sous une tension dangereuse. Debranchez l'appareil du réseau pour effectuer les travaux de maintenance ou le nettoyage de l'appareil!

Sommaire

1. Etendue de la livraison 8
2. Description de I'equipement 9

2.1. HDCC32560 9
2.2. HDCC42560 9

1. Étendue de la livraison

HDCC32560

• Mini camera dôme extérieure analogique HD 1080p
  Alimentation, 12 V CC/1 A (UE, R-U., AU)
  Gabarit de perçage
  Cable combiné de 30 m
• Matériel de montage
• Instructions

HDCC42560

• Mini camera extérieure analogue HD 1080p
  Alimentation, 12 V CC/1 A (UE, R-U., AU)
  Gabarit de perçage
  Cable combiné de 30 m
• Matériel de montage
• Instructions

2. Description de l'équipement

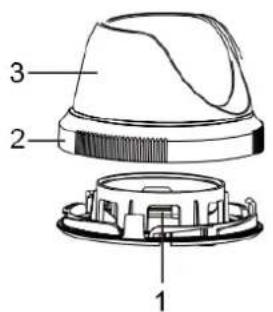

2.1. HDCC32560

1	Socle de laamera 2 Anneau d'arrêt
3	Clapet de laamera 4 Caméra
5	Sortie video HD-TVI (BNC)	6	Raccordement électrique (5,5 x 2,1 mm, fiche creuse)

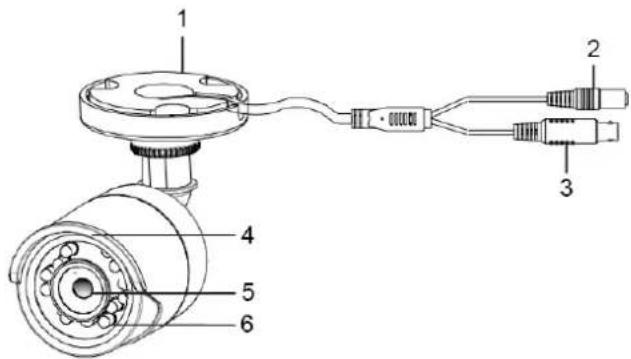

2.2. HDCC42560

1	Fixation murale de laamera	2	Sortie video HD-TVI (BNC)
3	Raccordement électrique(5,5 x 2,1 mm, fiche creuse)	4	are-soleil
5	Objectif 6 LED IR

Pendant le montage, laamera doit être coupée de l'alimentation secteur.

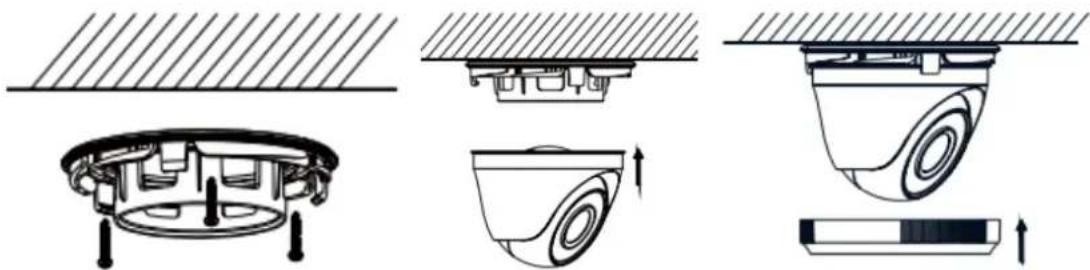

3.1. HDCC32560

Collez le gabarit de perçage fourni à l'endet d'installation souhaité pour laamera. Percez les trouss nécessaires.

Faites pivoter l'anneau d'arrêt dans le sens inverse des aiguilles d'une montre. Utilisez les deux points d'ancrage sur la face inférieure du socle de laamera afin d'exercer un contrepoids.

Pour fixer le socle de laamera, utilisez les vis et chevilles fournies.

Si les cables doivent etre poses lateralement, ne fixez pas complètement le socle de la camera avant que la camera et le clapet de la camera ne soient a leur position.

Posez laamera sur le socle et introduisez les cables dans le mur ou de maniere laterale. Clipsez le clapet de laamera et orientez-le ainsi que laamera.

Devisser I'anneau d'arrêt dans le sens des aiguilles d'une montre pour fixer la camera dans sa position.

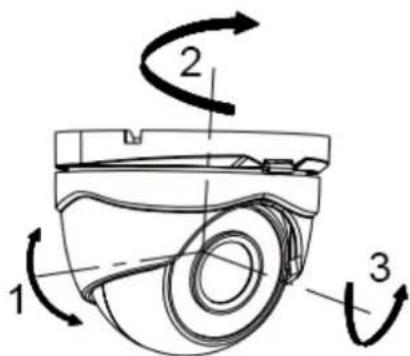

Direction

1. Inclinaison: 0 - 75^
2. Pivotement: 0-360°
3. Rotation: 0-360°

3.2. HDCC42560

Collez le gabarit de perçage fourni à l'endet d'installation souhaité pour laamera. Percez les trouss nécessaires.

Pour fixer laamera, utilisez les vis et chevilles fournies.

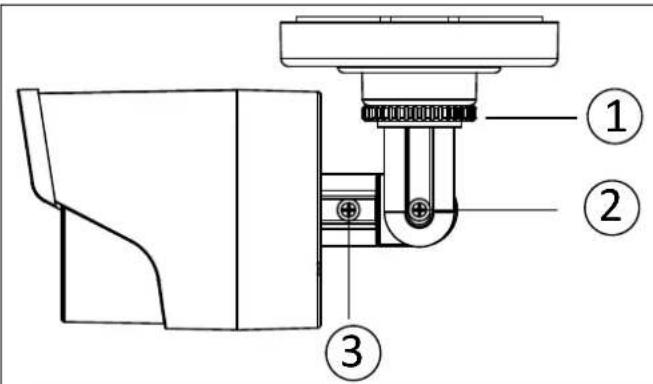

Direction

1. Pivotement: 0-360°
2. Inclinaison: 0-180°
3. Rotation: 0 - 360^

3.3. Installation du cable video

Pour transmettre le signal video HD-TVI de la camera à un enregistrure HD-TVI, un cable coaxial de type RG59 à connecteur BNC (mâle) doit être branché au connecteur « TVI ». La longueur du cable jusqu'àu prochain apparéil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

i	Veuillez notes que la transmission d'images de laamera peut être perturbée si vous posez les câbles à proximé de câbles électriques ou d'autres matériaux conducteurs. Recommendation : Utilisez les filtres antiparasites TVAC25220 ou TVAC25210 pour minimiser les perturbations.

HDCC32560 / HDCC42560
